Lenovo IdeaPad Y480/ Y580

Transkrypt

1 Lenovo IdeaPad Y480/ Y580 Podręcznik użytkownika V2.0 Przed rozpoczęciem korzystania z komputera zapoznaj się z informacjami na temat bezpieczeństwa i ważnymi wskazówkami w dołączonych instrukcjach.

2 Uwaga Przed rozpoczęciem korzystania z urządzenia należy przeczytać Podręcznik z informacjami ogólnymi i dotyczącymi bezpieczeństwa firmy Lenovo. Niektóre instrukcje w tym podręczniku mogą zakładać, że używany jest system operacyjny Windows 8. Jeśli używany jest inny system operacyjny Windows, niektóre operacje mogą się minimalnie różnić. Jeśli używane są inne systemy operacyjne, niektóre operacje mogą nie mieć zastosowania. Funkcje opisane w tym podręczniku są wspólne dla większości modeli. Niektóre funkcje mogą być niedostępne w danym komputerze i/lub dany komputer może obejmować funkcje, które nie zostały opisane w tym podręczniku użytkownika. O ile nie określono inaczej, ilustracje użyte w tej instrukcji dotyczą modelu Lenovo IdeaPad Y580. Rzeczywisty wygląd produktu może odbiegać od przedstawionego na ilustracjach w instrukcji. Zapoznaj się z rzeczywistym produktem. Uwaga prawna W celu uzyskania dostępu, przejdź na stronę i kliknij pozycję User guides and manuals. Wydanie drugie (lipiec 2012) Copyright Lenovo 2012.

3 Spis treści Rozdział 1. Poznaj swój komputer... 1 Widok z góry... 1 Widok z lewej strony... 7 Widok z prawej strony Widok z przodu Widok od spodu Rozdział 2. Rozpoczęcie pracy z systemem Windows Konfigurowanie systemu operacyjnego przy pierwszym użyciu Interfejsy systemu operacyjnego Przyciski Przełączanie komputera w stan uśpienia lub wyłączanie go Podłączanie do sieci bezprzewodowej Pomoc i obsługa techniczna Rozdział 3. System Lenovo OneKey Recovery Rozdział 4. Rozwiązywanie problemów Często zadawane pytania Rozwiązywanie problemów Dodatek. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) Wymiana akumulatora Wymiana dysku twardego Wymiana pamięci Wyjmowanie napędu optycznego Znaki towarowe i

4

5 Rozdział 1. Poznaj swój komputer Widok z góry Y480 e f g h b a b c d j k Uwaga: NIE należy otwierać panelu wyświetlacza bardziej niż o 130 stopni. Przed zamknięciem wyświetlacza sprawdź, czy na klawiaturze NIE został długopis lub inny przedmiot. W przeciwnym wypadku możesz uszkodzić wyświetlacz. 1

6 Rozdział 1. Poznaj swój komputer Y580 e f g h b a b c d i j k a b c d e Wbudowana kamera Wbudowany mikrofon Ekran komputera Głośniki JBL Przycisk zasilania Kamera służy do komunikacji wideo. Przechwytuje dźwięk, który może być używany podczas wideokonferencji, podkładania głosu lub do nagrań dźwiękowych. Monitor LCD zapewnia idealny obraz. Zapewniają odtwarzanie dźwięku. Naciśnij ten przycisk, aby włączyć komputer. 2

7 Rozdział 1. Poznaj swój komputer f Przycisk Novo Gdy komputer jest wyłączony, naciśnij ten przycisk w celu uruchomienia systemu Lenovo OneKey Recovery lub narzędzia konfiguracji systemu BIOS, bądź przejścia do menu rozruchu. Uwaga: Szczegółowe informacje zobacz Rozdział 3. System Lenovo OneKey Recovery na stronie 22. g Przycisk OneKey Theater Dotknij tego przycisku, aby wybrać preferowany tryb scenariusza. Program Lenovo OneKey Theater oferuje cztery tryby scenariuszy umożliwiające korzystanie z komputera na różne sposoby: tryb normalny, tryb filmowy, tryb muzyczny i tryb zdjęć. Te tryby to zdefiniowane wstępnie usprawnienia oferowane przez firmę Lenovo w celu poprawy wrażeń wzrokowych i słuchowych. Aby wybrać żądany tryb, naciśnij i zwolnij przycisk OneKey Theater. Uwaga: Aby określić, który tryb jest aktywny, umieść wskaźnik myszy na ikonie programu w obszarze powiadomień na pulpicie. Wyświetlona zostanie nazwa aktywnego trybu. h Przycisk głośności Wyciszanie/wyłączanie wyciszenia. i j Klawiatura numeryczna (Y580) Touchpad Szczegółowe informacje zobacz Używanie klawiatury na stronie 4. Touchpad działa jak zwykła mysz. Uwaga: Funkcję touchpada można włączać/wyłączać, naciskając Fn +. Gdy wskaźnik touchpada świeci się, oznacza to, że touchpad jest wyłączony. k Przyciski touchpada Funkcje lewej/prawej strony odpowiadają lewemu/prawemu przyciskowi konwencjonalnej myszy. 3

8 Rozdział 1. Poznaj swój komputer Używanie klawiatury Komputer posiada klawiaturę numeryczną i klawisze funkcyjne zintegrowane w standardowej klawiaturze. Klawiatura numeryczna Y480 Klawiatura posiada klawisze, które po włączeniu działają jak 10-klawiszowa klawiatura numeryczna. Aby włączyć lub wyłączyć klawiaturę numeryczną, naciśnij Fn + F8. Y580 Klawiatura posiada osobną klawiaturę numeryczną. Aby włączyć lub wyłączyć klawiaturę numeryczną, naciśnij klawisz Num Lock. Uwaga: Wskaźnik Num lock świeci się, gdy klawiatura numeryczna jest włączona. 4

9 Rozdział 1. Poznaj swój komputer Kombinacje stosowane z klawiszami funkcyjnymi Za pomocą klawiszy funkcyjnych można szybko zmieniać funkcje operacyjne. Aby użyć tej funkcji, naciśnij i przytrzymaj Fn a; następnie naciśnij jeden z klawiszy funkcyjnych b. b a 5

10 Rozdział 1. Poznaj swój komputer Poniżej zostały opisane funkcje poszczególnych klawiszy funkcyjnych. Fn + F1: Przejście w tryb uśpienia. Fn + F2: Fn + F3: Fn + F5: Fn + F6: Fn + F8 (Y480): Fn + F9: Fn + F10: Fn + F11: Fn + F12: Fn + Insert (Y580): Fn + PgUp (Y480): Fn + PrtSc: Fn + Home: Fn + End: Fn + PgDn (Y480): Fn + / : Fn + / : Fn + Spacja (w wybranych modelach): Włączanie/wyłączanie podświetlania ekranu LCD. Otwarcie interfejsu przełączania urządzenia wyświetlającego w celu wybrania tego notebooka lub monitora zewnętrznego. Włączanie/wyłączanie trybu samolotowego. Włączanie/wyłączanie touchpada. Włączanie/wyłączanie klawiatury numerycznej. Uruchomienie/wstrzymanie odtwarzania w programie Windows Media Player. Zatrzymanie odtwarzania w programie Windows Media Player. Przeskoczenie do poprzedniej ścieżki. Przeskoczenie do kolejnej ścieżki. Włączanie/wyłączanie funkcji Scroll lock. Aktywowanie żądania systemu. Aktywowanie funkcji pauzy. Aktywowanie funkcji przerwy. Aktywowanie funkcji wstawiania. Zwiększanie/zmniejszanie jasności wyświetlacza. Zwiększanie/zmniejszanie głośności dźwięku. Włączanie/wyłączanie podświetlania klawiatury. 6

11 Rozdział 1. Poznaj swój komputer Widok z lewej strony a b c d e f a Gniazdo Kensington Tu należy podłączyć blokadę zabezpieczającą (brak w zestawie). Do komputera można przymocować blokadę zabezpieczającą, aby zapobiec zabraniu go bez zgody użytkownika. Aby uzyskać szczegółowe informacje na temat instalacji blokady zabezpieczającej należy zapoznać się z instrukcjami dostarczonymi z zakupioną blokadą zabezpieczającą. Uwaga: Przed zakupem produktu zabezpieczającego należy sprawdzić, czy jest kompatybilny z tym typem otworu zabezpieczającego. Użytkownik ponosi odpowiedzialność za ocenę, wybór i implementację urządzeń blokujących i funkcji zabezpieczających. Firma Lenovo nie oferuje opinii ani gwarancji dotyczących jakiejkolwiek funkcji, jakości bądź działania urządzeń blokujących i funkcji zabezpieczających. b Wloty wentylatora Rozpraszają ciepło wewnętrzne. Uwaga: Należy upewnić się, że żaden z wlotów wentylatora nie jest zablokowany, ponieważ może to doprowadzić do przegrzania komputera. c d e f Gniazdo VGA Gniazdo RJ-45 Gniazdo HDMI Gniazdo USB Służy do podłączania monitorów zewnętrznych. Gniazdo to służy do podłączania komputera do sieci Ethernet. Służy do podłączania urządzeń wyposażonych w wejście HDMI, jak np. telewizor lub monitor. Służy do podłączania urządzeń USB. Uwaga: Niebieskie gniazdo obsługuje USB 3.0. Szczegółowe informacje zobacz Podłączanie urządzeń USB na stronie 8. 7

12 Rozdział 1. Poznaj swój komputer Podłączanie urządzeń USB Komputer wyposażony jest w dwa gniazda USB kompatybilne z urządzeniami USB. Przy pierwszym podłączeniu urządzenia USB do określonego gniazda USB w komputerze, system Windows automatycznie zainstaluje sterownik dla tego urządzenia. Po zainstalowaniu sterownika można odłączyć, a następnie ponownie podłączyć urządzenie, bez konieczności wykonywania dodatkowych czynności. Uwaga: Zazwyczaj system Windows wykrywa nowe urządzenie po jego podłączenie, a następnie automatycznie instaluje sterownik. Jednak niektóre urządzenia mogą wymagać zainstalowania sterownika przed podłączeniem. Przed podłączeniem urządzenia należy zapoznać się z dokumentacją dostarczoną przez producenta urządzenia. Przed odłączeniem pamięci USB upewnij się, że przesyłanie danych pomiędzy komputer a tym urządzeniem zostało zakończone. Kliknij ikonę Bezpiecznie usuń sprzęt w obszarze powiadomień systemu Windows, aby usunąć urządzenie przed jego odłączeniem. Uwaga: Jeśli urządzenie USB korzysta przewodu zasilającego, przed podłączeniem urządzenia należy podłączyć jego zasilanie. W przeciwnym razie urządzenie może nie zostać rozpoznane. 8

13 Rozdział 1. Poznaj swój komputer Podłączanie urządzenia Bluetooth Jeśli komputer posiada zintegrowaną kartę adaptera Bluetooth, może łączyć się oraz przesyłać bezprzewodowo dane z innymi urządzeniami obsługującymi technologię Bluetooth, takimi jak notebooki, urządzenia PDA i telefony komórkowe. Można przesyłać dane pomiędzy tymi urządzeniami bez użycia przewodów i w zasięgu 10 metrów otwartej przestrzeni. Uwaga: Rzeczywisty zakres maksymalny może różnić się zależnie od zakłóceń i barier transmisyjnych. Aby uzyskać najwyższą prędkość połączenia należy ustawić urządzenie możliwie blisko komputera. Włączanie komunikacji Bluetooth w komputerze Aby uruchomić funkcje Bluetooth, wykonaj jedną z następujących czynności: Naciśnij, aby wyłączyć tryb samolotowy. Otwórz przyciski i wybierz Ustawienia, aby otworzyć stronę konfiguracji sieci. Następnie przełącz przełącznik trybu samolotowego do pozycji wyłączonej. Uwaga: Gdy funkcja Bluetooth nie będzie używana, należy ją wyłączyć w celu oszczędzania energii. Zanim będzie można przesyłać dane pomiędzy urządzeniem obsługującym technologię Bluetooth a komputerem, należy powiązać je w parę. Należy przeczytać dokumentację dostarczoną z urządzeniem obsługującym technologię Bluetooth w celu uzyskania szczegółowych informacji na temat sposobu powiązania w parę urządzenia z komputerem. 9

14 Rozdział 1. Poznaj swój komputer Widok z prawej strony Y480 a b c e c f Y580 a b c d e c f a Gniazdo słuchawek Służy do podłączania słuchawek zewnętrznych. Uwaga: Słuchanie muzyki przy wysokim poziomie głośności przez długi okres czasu może doprowadzić do uszkodzenia słuchu. b c Gniazdo mikrofonu Gniazdo USB Służy do podłączania mikrofonów zewnętrznych. Służy do podłączania urządzeń USB. Uwaga: Niebieskie gniazdo obsługuje USB 3.0. Szczegółowe informacje zobacz Podłączanie urządzeń USB na stronie 8. d e f Gniazdo wejściowe TV (w wybranych modelach) Napęd optyczny Gniazdo zasilacza sieciowego Tutaj należy podłączyć zewnętrzną antenę TV. Służy do odczytywania/nagrywania płyt optycznych. Służy do podłączania zasilacza sieciowego. 10

15 Rozdział 1. Poznaj swój komputer Widok z przodu a b a b Wskaźniki stanu systemu Gniazdo kart pamięci Wskaźnik touchpada Wskaźnik stanu akumulatora Wskaźnik zasilania Wskaźnik Caps lock Wskaźnik Num lock Służy do wkładania kart pamięci (brak w zestawie). 11

16 Rozdział 1. Poznaj swój komputer Używanie kart pamięci (brak w zestawie) Komputer obsługuje następujące typy kart pamięci: Karta Secure Digital (SD) Karta Secure Digital PRO (SD PRO) MultiMediaCard (MMC) Memory Stick (MS) Memory Stick PRO (MS PRO) Karta xd-picture (xd) Uwaga: Do gniazda wkładać tylko jedną kartę. Czytnik kart nie obsługuje urządzeń SDIO (np. SDIO Bluetooth itp.). Wkładanie karty pamięci 1 Popchnij kartę-zaślepkę, aż usłyszysz kliknięcie. Następnie delikatnie wyjmij kartę-zaślepkę z gniazda kart pamięci. Uwaga: Karta-zaślepka zapobiega przedostaniu się kurzu i małych elementów do wnętrza komputera, gdy gniazdo kart pamięci nie jest używane. Zachowaj kartę-zaślepkę do użytku w przyszłości. 2 Wsuń kartę pamięci, aż zatrzaśnie się na swoim miejscu. Wyjmowanie karty pamięci 1 Popchnij kartę pamięci, aż usłyszysz kliknięcie. 2 Delikatnie wyjmij kartę pamięci z gniazda kart pamięci. Uwaga: Przed wyjęciem karty pamięci wyłącz ją za pomocą funkcji Bezpieczne usuwanie sprzętu i wysuwanie nośników systemu Windows, aby uniknąć uszkodzenia danych. 12

17 Rozdział 1. Poznaj swój komputer Widok od spodu Y480 a b c d 13

18 Rozdział 1. Poznaj swój komputer Y580 a b c d a b c d Zatrzask akumulatora ręczny Akumulator Zatrzask akumulatora sprężynujący Komora dysku twardego (HDD) / pamięci / gniazda karty Mini PCI Express Card Ręczny zatrzask akumulatora jest używany do utrzymywania akumulatora na swoim miejscu. Sprężynujący zatrzask akumulator utrzymuje akumulator na swoim miejscu. 14

19 Rozdział 2. Rozpoczęcie pracy z systemem Windows 8 Konfigurowanie systemu operacyjnego przy pierwszym użyciu Przy pierwszym użyciu komputera może być konieczne skonfigurowanie systemu operacyjnego. Proces konfiguracji może obejmować poniższe procedury: Akceptacja warunków Umowy Licencyjnej Użytkownika Oprogramowania (EULA) Konfiguracja połączenia internetowego Rejestracja systemu operacyjnego Utworzenie konta użytkownika Interfejsy systemu operacyjnego System Windows 8 dostarczany jest z dwoma głównymi interfejsami użytkownika: ekranem Start i pulpitem systemu Windows. Aby przełączyć się z ekranu Start do pulpitu systemu Windows, wykonaj jedną z poniższych czynności: Wybierz kafelek pulpit systemu Windows na ekranie Start. Naciśnij klawisze Windows + D. Aby przełączyć się z pulpitu do ekranu Start, wykonaj jedną z następujących czynności: Wybierz Start spośród przycisków. Przesuń kursor w lewy dolny róg, a następnie wybierz miniaturę ekranu Start po jej wyświetleniu. Ekran Start Pulpit 15

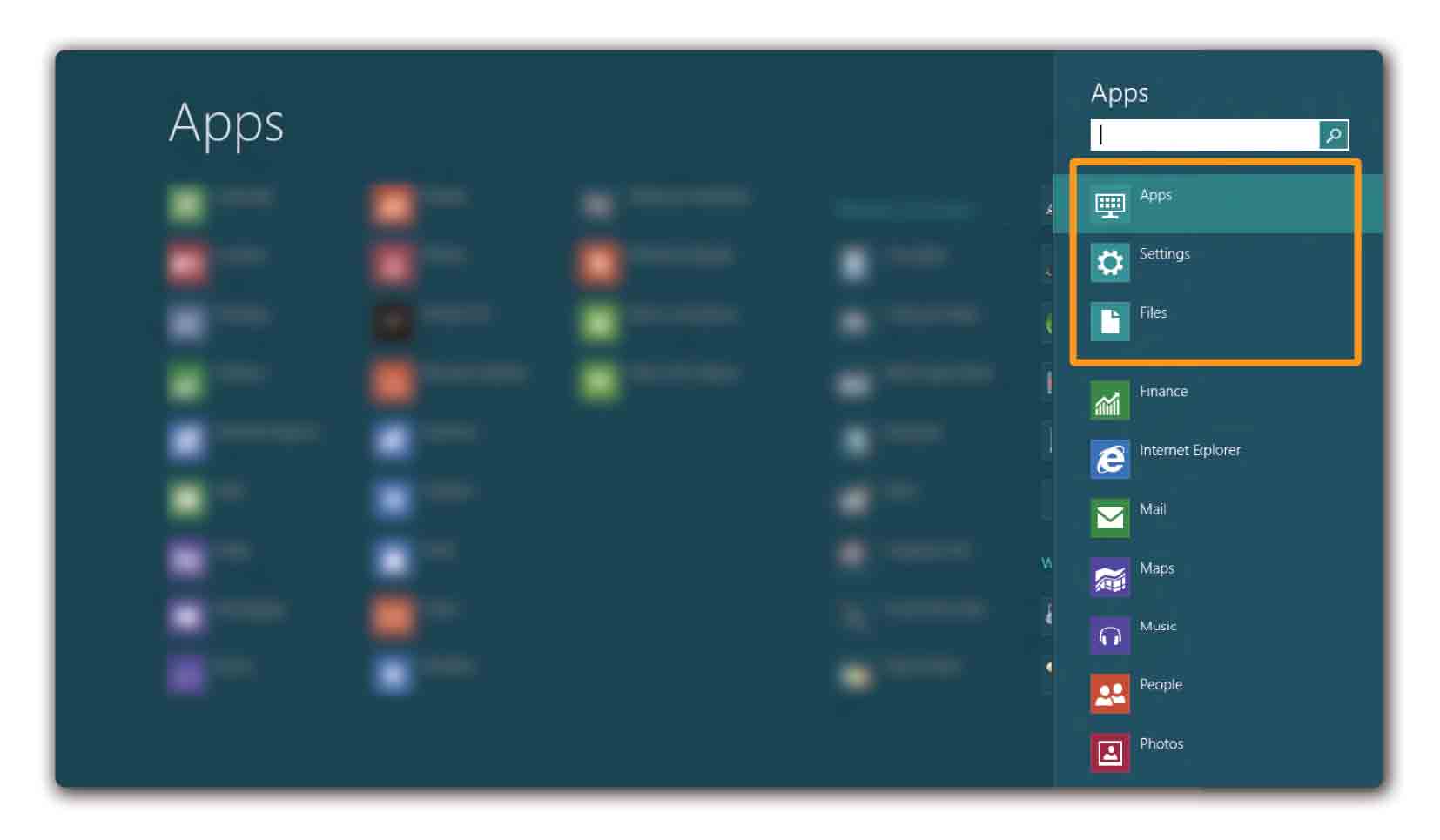

20 Rozdział 2. Rozpoczęcie pracy z systemem Windows 8 Przyciski Pięć przycisków zapewnia nowy, szybszy sposób na wykonanie wielu podstawowych zadań i są one dostępne zawsze, niezależnie od tego, która aplikacja jest aktualnie używana. Aby wyświetlić przyciski, wykonaj jedną z poniższych czynności: Przesuń kursor do prawego górnego lub prawego dolnego rogu, aż wyświetlony zostanie pasek przycisków. Naciśnij klawisze Windows + C. Przycisk Wyszukaj Przycisk Wyszukaj to nowy, wydajny sposób na znalezienie poszukiwanych rzeczy, w tym aplikacji, ustawień i plików. 16

21 Rozdział 2. Rozpoczęcie pracy z systemem Windows 8 Przycisk Udostępnij Przycisk Udostępnij pozwala na wysyłanie łączy, zdjęć i innych obiektów do przyjaciół i sieci społecznościowych bez opuszczania używanej aplikacji. Przycisk Start Przycisk Start to szybki sposób na przejście do ekranu Start. Przycisk Urządzenia Przycisk Urządzenia pozwala na podłączenie lub wysyłanie plików do urządzeń zewnętrznych, w tym takich jak aparaty cyfrowe, TV lub drukarki. Przycisk Ustawienia Przycisk Ustawienia pozwala na wykonanie podstawowych zadań, takich jak ustawienie głośności lub wyłączenie komputera. Ponadto, będąc na ekranie Pulpit za pomocą przycisku Ustawienia można przejść do Panelu sterowania. 17

22 Rozdział 2. Rozpoczęcie pracy z systemem Windows 8 Przełączanie komputera w stan uśpienia lub wyłączanie go Po zakończeniu pracy z komputerem można przełączyć go w stan uśpienia lub wyłączyć go. Przełączanie komputera w stan uśpienia Jeśli komputer nie będzie używany przez krótki okres czasu, należy przełączyć go w stan uśpienia. Gdy komputer znajduje się w trybie uśpienia, można szybko przywrócić go do normalnej pracy, pomijając proces rozruchu. Aby przełączyć komputer w stan uśpienia, wykonaj jedną z poniższych czynności: Zamknij wyświetlacz. Naciśnij przycisk zasilania. Otwórz przyciski, a następnie wybierz Ustawienia Zasilanie Uśpij. Uwaga: Przed przeniesieniem komputera poczekaj, aż wskaźnik zasilania zacznie migać (informując, że komputer jest w trybie uśpienia). Przenoszenie komputera podczas pracy dysku twardego może doprowadzić do jego uszkodzenia, powodując utratę danych. Aby przywrócić komputer do pracy, wykonaj jedną z poniższych czynności: Naciśnij przycisk zasilania. Naciśnij dowolny klawisz klawiatury. 18

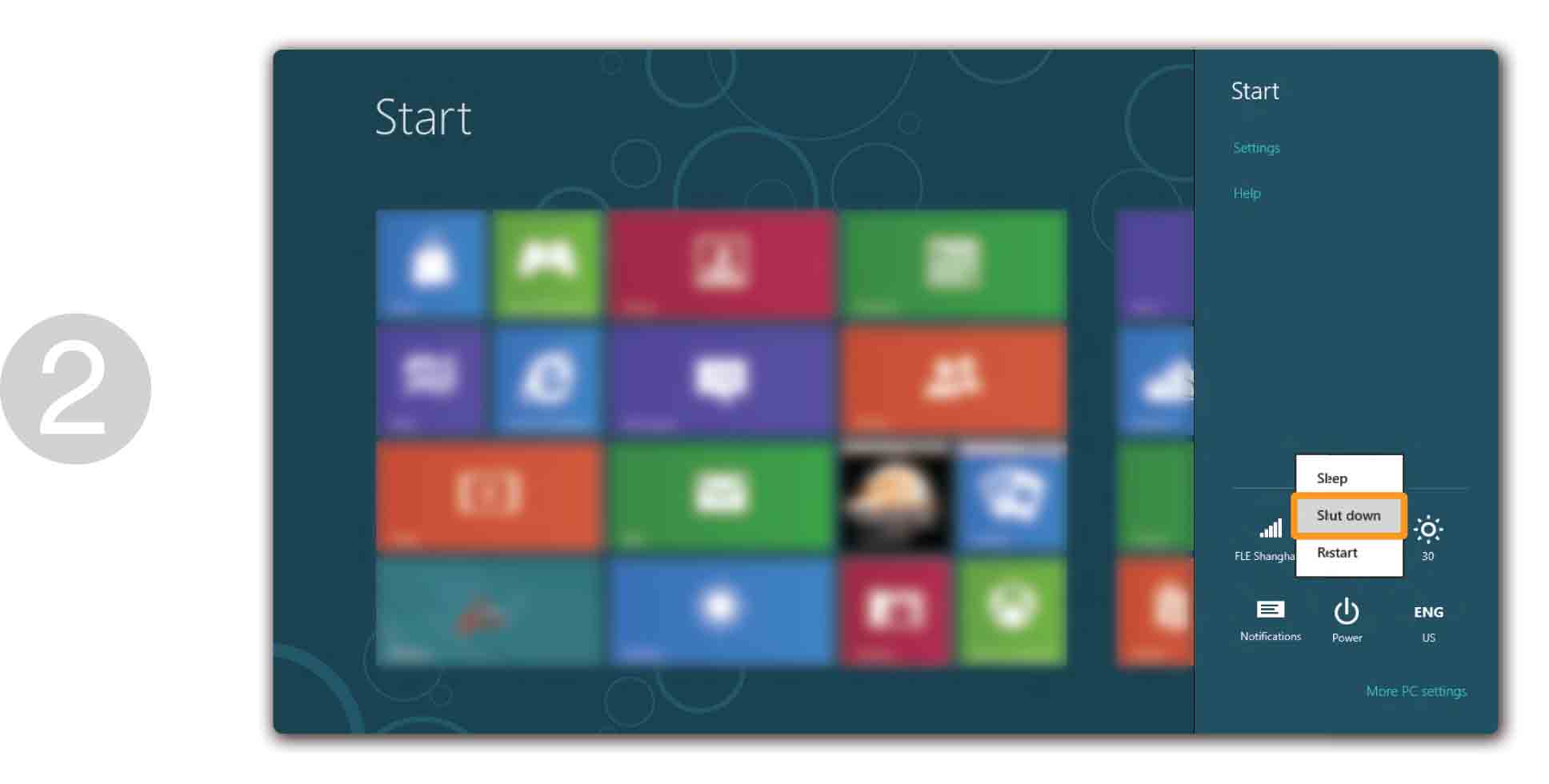

23 Rozdział 2. Rozpoczęcie pracy z systemem Windows 8 Wyłączanie komputera Jeśli komputer nie będzie używany przez długi okres czasu, należy go wyłączyć. Aby wyłączyć komputer: 1 Otwórz przyciski, wybierz Ustawienia. 2 Wybierz Zasilanie Zamknij. 19

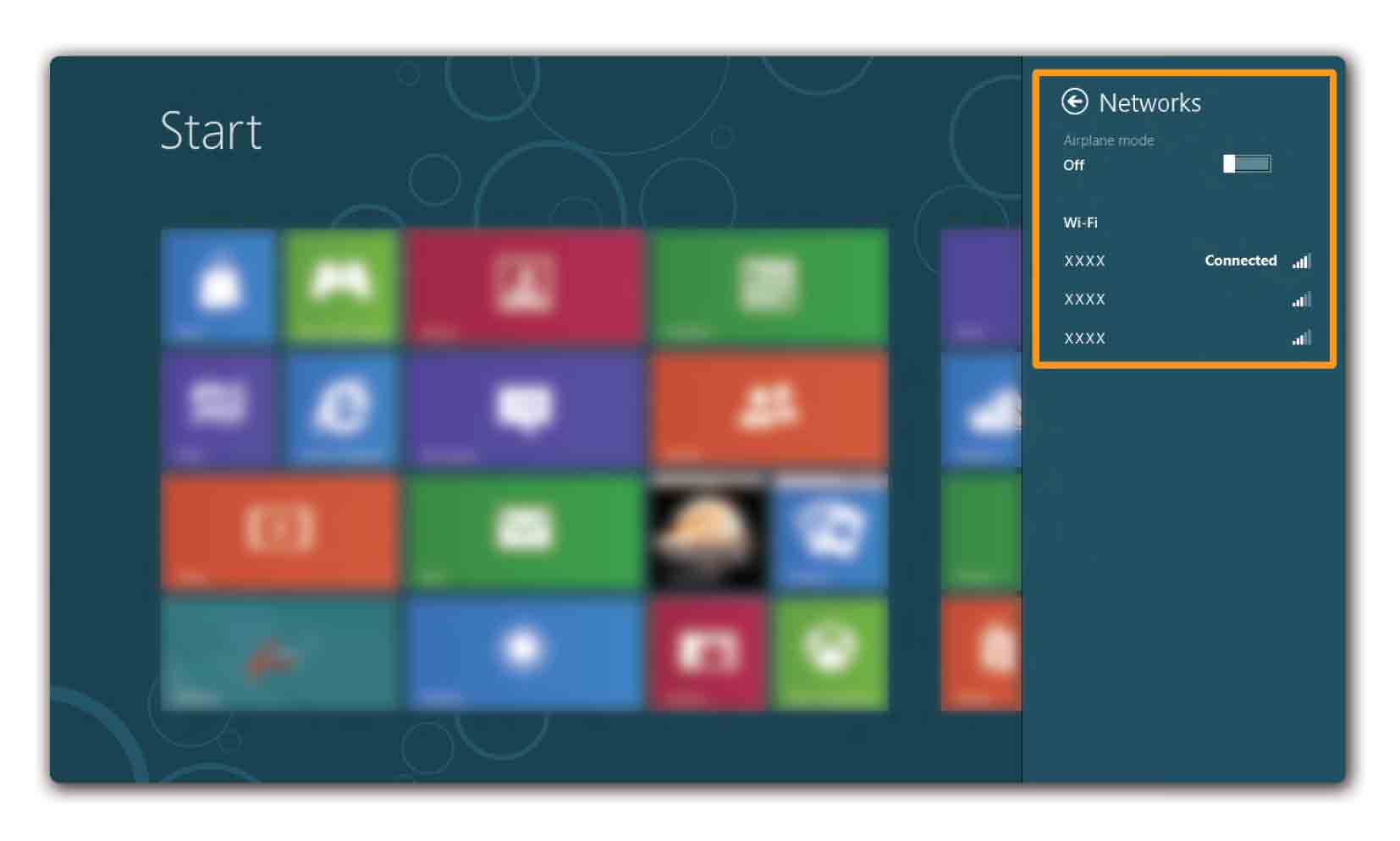

24 Rozdział 2. Rozpoczęcie pracy z systemem Windows 8 Podłączanie do sieci bezprzewodowej Uruchamianie połączenia bezprzewodowego Aby uruchomić funkcje bezprzewodowe, wykonaj jedną z następujących czynności: Naciśnij, aby wyłączyć tryb samolotowy. Otwórz przyciski i wybierz Ustawienia, aby otworzyć stronę konfiguracji sieci. Następnie przełącz przełącznik trybu samolotowego do pozycji wyłączonej. Podłączanie do sieci bezprzewodowej Po włączeniu funkcji bezprzewodowych komputer automatycznie zeskanuje dostępne sieci bezprzewodowe i wyświetli je na liście sieci bezprzewodowych. Aby podłączyć się do sieci bezprzewodowej, kliknij nazwę sieci na liście, a następnie kliknij Połącz. Uwaga: Niektóre sieci do nawiązania połączenia wymagają klucza zabezpieczeń sieciowych lub hasła. Aby połączyć się z jedną z takich sieci należy poprosić administratora sieci lub dostawcę usług internetowych (ang. Internet service provider, ISP) o klucz zabezpieczeń lub hasło. 20

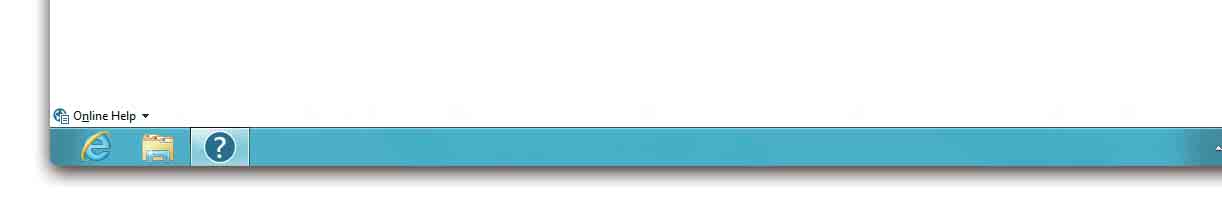

25 Rozdział 2. Rozpoczęcie pracy z systemem Windows 8 Pomoc i obsługa techniczna W przypadku wystąpienia problemu z systemem operacyjnym, patrz plik Pomoc i obsługa techniczna systemu Windows. Aby otworzyć plik Pomoc i obsługa techniczna systemu Windows, wykonaj jedną z poniższych czynności: Wybierz przycisk Ustawienia, a następnie wybierz Pomoc. Naciśnij klawisze Windows + F1. Plik Pomoc i obsługa techniczna systemu Windows można przeczytać na komputerze. Można również uzyskać dostęp do pomocy i obsługi technicznej w trybie online, klikając jedno z dwóch łączy w sekcji Odkryj więcej. 21

26 Rozdział 3. System Lenovo OneKey Recovery System Lenovo OneKey Recovery to oprogramowanie zaprojektowane do wykonana kopii zapasowej i przywracania komputera. Można go użyć w przypadku awarii systemu do przywrócenia partycji systemowej do stanu pierwotnego. Można również utworzyć kopie zapasowe użytkownika w celu łatwego przywrócenia, gdy będzie to konieczne. Uwaga: Aby użycie funkcji systemu OneKey Recovery było możliwe, dysk twardy zawiera domyślnie ukrytą partycję, służącą do przechowywania pliku obrazu systemu i plików systemu OneKey Recovery. Partycja ta jest ukryta ze względów bezpieczeństwa, co tłumaczy dlaczego wskazywana ilości wolnego miejsca na dysku jest mniejsza niż podana. Tworzenie kopii zapasowej partycji systemowej Kopię zapasową partycji systemowej można zapisać w pliku obrazu. Aby utworzyć kopię zapasową partycji systemowej: 1 Naciśnij przycisk Novo, aby uruchomić system Lenovo OneKey Recovery. 2 Kliknij Kopia zapasowa systemu. 3 Wybierz lokalizację kopii zapasowej i kliknij Dalej, aby rozpocząć tworzenie kopii zapasowej. Uwaga: Można wybrać lokalizację kopii zapasowej na lokalnym dysku twardym lub na zewnętrznym urządzeniu pamięci masowej. Proces tworzenia kopii zapasowej może potrwać. Proces tworzenia kopii zapasowej jest dostępny tylko wtedy, gdy można normalnie uruchomić system Windows. Przywracanie Można wybrać przywrócenie partycji systemowej do pierwotnego stanu lub do wcześniej utworzonego punktu kopii zapasowej. Aby przywrócić partycję systemową: 1 Naciśnij przycisk Novo, aby uruchomić system Lenovo OneKey Recovery. 2 Kliknij Odzyskiwanie systemu. Komputer zostanie uruchomiony ponownie do środowiska odzyskiwania. 3 Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby przywrócić partycję systemową do pierwotnego stanu lub do wcześniej utworzonego punktu kopii zapasowej. Uwaga: Proces przywracania jest nieodwracalny. Przed rozpoczęciem procesu przywracania należy upewnić się, że wykonano kopię zapasową wszystkich danych, które mają być zapisane na partycji systemowej. Proces przywracania może potrwać. Należy więc upewnić się, że w trakcie procesu przywracania do komputera podłączony jest zasilacz sieciowy. Powyższe instrukcje należy wykonać, gdy można normalnie uruchomić system Windows. Jeśli nie można uruchomić systemu Windows, należy wykonać poniższe kroki w celu uruchomienia systemu Lenovo OneKey Recovery: 1 Wyłącz komputer. 2 Naciśnij przycisk Novo. Z menu przycisku Novo wybierz system Lenovo OneKey Recovery i naciśnij Enter. 22

27 Rozdział 4. Rozwiązywanie problemów Często zadawane pytania Niniejsza sekcja zawiera listę często zadawanych pytań, pogrupowanych w kategorie. Odnajdywanie informacji Jakich zasad bezpieczeństwa należy przestrzegać podczas używania komputera? Dostarczony z komputerem Podręcznik z informacjami ogólnymi i dotyczącymi bezpieczeństwa firmy Lenovo zawiera zasady bezpieczeństwa dotyczące korzystania z komputera. Należy przeczytać te zasady i postępować zgodnie z nimi podczas korzystania z komputera. Gdzie mogę znaleźć szczegółowe dane techniczne sprzętu mojego komputera? Szczegółowe dane techniczne sprzętu komputera znajdują się na drukowanych broszurach dostarczonych z komputerem. Gdzie znajdę informacje na temat gwarancji? Rodzaj gwarancji dla danego komputera oraz jej czas trwania zostały opisane w ulotce dotyczącej ograniczonej gwarancji Lenovo, dostarczonej z komputerem. Sterowniki i wstępnie zainstalowane oprogramowanie Gdzie znajdują się dyski instalacyjne dla wstępnie zainstalowanego oprogramowania Lenovo (oprogramowanie dla komputerów osobistych)? Do komputera nie zostały dołączone dyski instalacyjne dla wstępnie zainstalowanego oprogramowania Lenovo. W przypadku konieczności ponownej instalacji wstępnie zainstalowanego oprogramowania, program instalacyjny można znaleźć na partycji D dysku twardego. Jeśli nie można tam znaleźć programu instalacyjnego, należy go pobrać z witryny internetowej wsparcia klientów firmy Lenovo. Gdzie mogę znaleźć sterowniki różnych urządzeń znajdujących się w moim komputerze? Jeśli na komputerze został wstępnie zainstalowany system operacyjny Windows, firma Lenovo oferuje sterowniki do wymaganych urządzeń na partycji D dysku twardego. Najnowsze sterowniki urządzeń można również pobrać z witryny internetowej wsparcia klientów firmy Lenovo. System Lenovo OneKey Recovery Gdzie znajdują się dyski do odtwarzania systemu? Do komputera nie zostały dostarczone dyski odtwarzania systemu. Systemu Lenovo OneKey Recovery należy użyć w przypadku konieczności przywrócenia systemu do stanu fabrycznego. Co mogę zrobić, gdy proces tworzenia kopii zapasowej się nie powiedzie? Jeśli kopię zapasową można uruchomić ale występuje problem w czasie trwania procesu, spróbuj wykonać następujące kroki: 1 Zamknij wszystkie otwarte programy i ponownie rozpocznij proces tworzenia kopii zapasowej. 2 Sprawdź, czy nośnik docelowy nie jest uszkodzony. Wybierz inną ścieżkę, a następnie spróbuj ponownie. 23

28 Rozdział 4. Rozwiązywanie problemów Kiedy wymagane jest przywrócenie systemu do stanu fabrycznego? Użyj tej funkcji, gdy uruchomienie systemu operacyjnego nie jest możliwe. Jeśli na partycji systemowej znajdują się ważne dane, przed rozpoczęciem przywracania należy wykonać ich kopię zapasową. Narzędzie konfiguracji systemu BIOS Czym jest narzędzie konfiguracji systemu BIOS? Narzędzie konfiguracji systemu BIOS to oprogramowanie umieszczone w pamięci ROM. Zawiera ono podstawowe informacje o komputerze i oferuje opcje ustawienia urządzeń rozruchowych, zabezpieczeń trybu sprzętowego i innych preferencji. Jak mogę uruchomić narzędzie konfiguracji systemu BIOS? Aby uruchomić narzędzie konfiguracji systemu BIOS: 1 Wyłącz komputer. 2 Naciśnij przycisk Novo, a następnie wybierz opcję BIOS Setup (Konfiguracja BIOS). Jak mogę zmienić tryb rozruchu? Dostępne są dwa tryby rozruchu: UEFI oraz Legacy. Aby zmienić tryb rozruchu, uruchom narzędzie konfiguracji systemu BIOS i w menu rozruchu ustaw tryb rozruchu na UEFI lub Legacy. Kiedy należy zmienić tryb rozruchu? Domyślny tryb rozruchu komputera to tryb UEFI. Jeśli konieczna jest instalacja starszej wersji systemu operacyjnego Windows (systemu operacyjnego starszego niż Windows 8) na komputerze, należy zmienić tryb rozruchu na Legacy. Nie można zainstalować starszego systemu operacyjnego Windows, jeśli tryb rozruchu nie zostanie zmieniony. Uzyskiwanie pomocy Jak mogę skontaktować się z Centrum obsługi klienta? Zobacz Rozdział 3. Uzyskiwanie pomocy i obsługi technicznej w Podręczniku z informacjami ogólnymi i dotyczącymi bezpieczeństwa firmy Lenovo. 24

29 Rozdział 4. Rozwiązywanie problemów Rozwiązywanie problemów Problemy z ekranem Po włączeniu komputera na ekranie nic się nie pojawia. Po włączeniu komputera na pustym ekranie jest wyświetlany tylko biały kursor. Mój ekran gaśnie, gdy komputer jest włączony. Problemy z hasłem Jeśli ekran nadal pozostaje pusty, upewnij się, że: - Akumulator jest zainstalowany prawidłowo. - Do komputera jest podłączony zasilacz sieciowy, a przewód zasilający jest podłączony do sprawnego gniazda elektrycznego. - Zasilanie komputera jest włączone (aby potwierdzić, naciśnij powtórnie przycisk zasilania). -Pamięć jest zainstalowana prawidłowo. Jeśli powyższe elementy są prawidłowo ustawione, a ekran pozostaje pusty, oddaj komputer do serwisu. Za pomocą systemu OneKey Recovery można przywrócić partycję systemową do pierwotnego stanu lub do wcześniej utworzonego punktu kopii zapasowej. Jeśli nadal na ekranie jest widoczny tylko kursor, oddaj komputer do serwisu. Być może jest włączony wygaszacz ekranu lub inne ustawienia zarządzania energią. Aby wyłączyć wygaszacz ekranu lub wznowić działanie z trybu uśpienia, wykonaj jedną z następujących czynności: -Naciśnij dowolny klawisz klawiatury. -Naciśnij przycisk zasilania. -Naciśnij Fn + F2 w celu potwierdzenia, że podświetlenie ekranu LCD zostało wyłączone. Nie pamiętam hasła. Jeśli nie pamiętasz hasła użytkownika, poproś administratora systemu o wymazanie hasła użytkownika. Jeśli nie pamiętasz hasła dysku twardego, autoryzowany serwis firmy Lenovo nie będzie mógł go zresetować ani odtworzyć danych z tego dysku. Należy zabrać komputer do autoryzowanego serwisu lub przedstawiciela handlowego firmy Lenovo w celu wymiany dysku twardego. Wymagany jest dowód zakupu, a za podzespoły i robociznę zostanie pobrana opłata. Jeśli nie pamiętasz hasła administratora, autoryzowany serwis firmy Lenovo nie będzie mógł go zresetować. Należy zabrać komputer do autoryzowanego serwisu lub przedstawiciela handlowego firmy Lenovo w celu wymiany płyty głównej. Wymagany jest dowód zakupu, a za podzespoły i robociznę zostanie pobrana opłata. 25

30 Rozdział 4. Rozwiązywanie problemów Problemy z trybem uśpienia Wyświetlany jest komunikat dotyczący krytycznie niskiego stanu naładowania akumulatora i komputer natychmiast się wyłącza. Energia w akumulatorze wyczerpuje się. Podłącz do komputera zasilacz sieciowy lub wymień akumulator na w pełni naładowany. Komputer przechodzi w tryb uśpienia natychmiast po wykonaniu testu POST (Power-on self-test). Upewnij się, że: - Akumulator jest naładowany. - Temperatura podczas pracy mieści się w dopuszczalnym zakresie. Zobacz Rozdział 2. Informacje na temat użytkowania i konserwacji w Podręczniku z informacjami ogólnymi i dotyczącymi bezpieczeństwa firmy Lenovo. Uwaga: Jeśli akumulator jest naładowany, a temperatura mieści się w dopuszczalnym zakresie, oddaj komputer do serwisu. Nie można wznowić działania komputera z trybu uśpienia i komputer nie działa. Problemy z ekranem komputera Jeżeli komputer znajduje się w trybie uśpienia, podłącz zasilacz sieciowy do komputera, a następnie naciśnij dowolny klawisz lub przycisk zasilania. Jeśli nie można wznowić działania systemu z trybu uśpienia, system przestał odpowiadać i nie można wyłączyć komputera, należy go zresetować. Niezapisane dane mogą zostać utracone. Aby zresetować komputer, naciśnij i przytrzymaj przycisk zasilania przez co najmniej 4 sekundy. Jeśli komputera wciąż nie można zresetować, odłącz zasilacz sieciowy i wyjmij akumulator. Ekran jest pusty. Wykonaj następujące czynności: -Jeśli używasz zasilacza sieciowego lub akumulatora i wskaźnik stanu akumulatora świeci, naciśnij Fn +, aby rozjaśnić ekran. -Jeśli wskaźnik zasilania miga, naciśnij przycisk zasilania w celu wznowienia działania z trybu uśpienia. -Jeśli problem nadal występuje, skorzystaj z rozwiązania dla następującego problemu: Obraz na ekranie jest nieczytelny lub zniekształcony. -Naciśnij Fn + F2 w celu potwierdzenia, że podświetlenie ekranu LCD zostało wyłączone. Obraz na ekranie jest nieczytelny lub zniekształcony. Na ekranie pojawiają się niewłaściwe znaki. Problemy z dźwiękiem Z głośników nie słychać dźwięku, nawet po zwiększeniu głośności. Upewnij się, że: - Sterownik ekranu jest prawidłowo zainstalowany. - Rozdzielczość ekranu i jakość kolorów są prawidłowo ustawione. - Typ monitora jest prawidłowy. Czy system operacyjny lub programy są zainstalowane prawidłowo? Jeśli zostały zainstalowane i skonfigurowane prawidłowo, oddaj komputer do serwisu. Upewnij się, że: - Funkcja wyciszenia jest wyłączona. - Gniazdo combo audio nie jest używane. - Jako urządzenie odtwarzające wybrane są głośniki. 26

31 Rozdział 4. Rozwiązywanie problemów Problemy z akumulatorem Komputer wyłącza się, zanim wskaźnik stanu akumulatora zasygnalizuje wyczerpanie energii. -lub- Komputer działa nadal po zasygnalizowaniu przez wskaźnik stanu akumulatora wyczerpania energii. Rozładuj i naładuj akumulator. Komputer nie działa przy w pełni naładowanego akumulatora. Problem z dyskiem twardym Zabezpieczenie przeciwprzepięciowe w akumulatorze może być włączone. Wyłącz komputer na minutę, aby wyłączyć zabezpieczenie, a następnie włącz go ponownie. Dysk twardy nie działa. Upewnij się, że w menu Boot (Rozruch) narzędzia konfiguracji systemu BIOS napęd dysku twardego jest prawidłowo wybrany w opcji EFI/Boot device priority (Priorytet urządzeń rozruchowych). Problem z uruchamianiem System Microsoft Windows nie uruchamia się. Problem z kopią zapasową Nie można wykonać kopii zapasowej. Inne problemy Użyj systemu OneKey Recovery to przywrócenia partycji systemowej do pierwotnego stanu lub do wcześniej utworzonego punktu kopii zapasowej. Aby uzyskać szczegółowe informacje na temat systemu OneKey Recovery, patrz Rozdział 3. System Lenovo OneKey Recovery na stronie 22. Używasz systemu operacyjnego innego niż Windows. Za mało miejsca na zapisanie danych kopii zapasowej. Należy zwolnić więcej miejsca na urządzeniu docelowym. Komputer nie odpowiada. Aby wyłączyć komputer, naciśnij i przytrzymaj przez co najmniej 4 sekundy przycisk zasilania. Jeśli komputer nadal nie odpowiada, odłącz zasilacz sieciowy i akumulator. Komputer może się zawieszać w przypadku przejścia w tryb uśpienia podczas komunikacji. Podczas pracy w sieci należy wyłączyć funkcję przechodzenia w tryb uśpienia. Komputer nie jest uruchamiany z odpowiedniego urządzenia. Podłączone urządzenie zewnętrzne nie działa. Sprawdź menu Boot (Rozruch) w narzędziu konfiguracji systemu BIOS. Upewnij się, że opcja EFI/Boot device priority (Priorytet urządzeń rozruchowych) w narzędziu konfiguracji systemu BIOS została ustawiona tak, aby komputer był uruchamiany z wybranego urządzenia. Naciśnij przycisk Novo, gdy komputer jest wyłączony, a następnie wybierz Boot Device Menu (Menu urządzenia rozruchowego). Następnie wybierz urządzenie, z którego ma być uruchomiony komputer. Gdy zasilanie komputera jest włączone, nie należy podłączać lub odłączać od komputera przewodów innych niż USB, ponieważ może to spowodować uszkodzenie komputera. W przypadku korzystania z urządzenia USB zużywającego dużo energii, na przykład zewnętrznego napędu optycznego USB, należy użyć zewnętrznego zasilania urządzenia. W przeciwnym razie urządzenie może nie zostać rozpoznane lub może nastąpić wyłączenie systemu. 27

32 Dodatek. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) Uwaga: Ilustracje użyte w niniejszym rozdziale dotyczą komputera Lenovo IdeaPad Y580, chyba że określono inaczej. Następujące czynności dotyczące rozbudowy i wymiany podzespołów są takie same dla modeli Y480 oraz Y580. Przed wymianą jakichkolwiek urządzeń upewnij się, że akumulator został wyjęty. Wymiana akumulatora Uwaga: Należy korzystać tylko z akumulatora dostarczonego przez firmę Lenovo. Inne akumulatory mogą się zapalić lub wybuchnąć. Aby wymienić akumulator, wykonaj następujące czynności: 1 Wyłącz komputer. Odłącz zasilacz sieciowy i wszystkie przewody od komputera. 2 Zamknij wyświetlacz i obróć komputer. 3 Zwolnij blokadę ręcznego zatrzasku akumulatora a. Przytrzymując zatrzask sprężynowy akumulatorze w pozycji odblokowanej b, wyjmij akumulator w kierunku wskazywanym przez strzałkę c. a c b 28 4 Zainstaluj w pełni naładowany akumulator. 5 Przesuń ręczny zatrzask akumulator do położenia zablokowanego. 6 Obróć komputer. 7 Podłącz zasilacz sieciowy i wszystkie przewody do komputera.

33 Dodatek. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) Wymiana dysku twardego Pojemność pamięci masowej komputera można zwiększyć, wymieniając dysk twardy na dysk o większej pojemności. Nowy dysk twardy można zakupić u sprzedawcy lub przedstawiciela handlowego firmy Lenovo. Uwaga: Dysk twardy należy wymieniać tylko w przypadku jego modernizacji lub naprawy. Złącza i wnęka dysku twardego nie zostały zaprojektowane do częstej wymiany lub zamiany dysków. Na opcjonalnym dysku twardym nie jest dołączone wstępnie zainstalowane oprogramowanie. Obsługa dysku twardego Nie należy upuszczać dysku ani narażać go na wstrząsy fizyczne. Umieść dysk na materiale, takim jak miękka ściereczka, który amortyzuje wstrząsy fizyczne. Nie naciskaj pokrywy dysku. Nie dotykaj złączy. Dysk jest bardzo delikatny. Nieprawidłowa obsługa może spowodować uszkodzenie dysku twardego i trwałą utratę znajdujących się na nim danych. Przed wyjęciem dysku twardego utwórz kopię zapasową wszystkich informacji na dysku twardym, a następnie wyłącz komputer. Nie wolno wyjmować napędu, gdy system jest uruchomiony. 29

34 Dodatek. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) Aby wymienić dysk twardy, wykonaj następujące czynności: 1 Wyłącz komputer, a następnie odłącz zasilacz sieciowy i wszystkie przewody. 2 Zamknij wyświetlacz i obróć komputer. 3 Wyjmij akumulator. 4 Zdejmij pokrywę komory dysku twardego/pamięci/karty Mini PCI Express Card. a. Poluzuj śruby zabezpieczające pokrywę komory a. b. Zdejmij pokrywę komory b. a b 5 Usuń śruby mocujące ramkę c. c c 30

35 Dodatek. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) 6 Wyjmij dysk twardy umocowany w metalowej ramce d. d 7 Usuń śruby i odłącz metalową ramkę od dysku twardego. 8 Zamocuj metalową ramkę do nowego dysku twardego i dokręć śruby. 9 Delikatnie włóż dysk do wnęki dysku twardego z wypustką skierowaną do góry i złączami skierowanymi do siebie, a następnie wsuń go dokładnie na swoje miejsce. 0 Przykręć śruby mocujące ramkę. A Zamontuj pokrywę komory i przykręć śruby. B Włóż akumulator. C Obróć komputer. Podłącz zasilacz sieciowy i wszystkie przewody do komputera. 31

36 Dodatek. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) Wymiana pamięci Można zwiększyć ilość pamięci w komputerze, instalując w jego gnieździe pamięci moduły DDR3 SDRAM dostępne jako opcja. Moduły DDR3 SDRAM są dostępne w różnych wariantach pojemności. Uwaga: Należy używać wyłącznie typów pamięci obsługiwanych przez komputer. W przypadku nieprawidłowej instalacji pamięci opcjonalnej lub instalacji nieobsługiwanego typu pamięci, przy próbie uruchomienia komputera wygenerowany zostanie dźwięk ostrzegawczy. Aby zainstalować moduł DDR3 SDRAM, należy wykonać następujące czynności: 1 Dotknij metalowego stołu lub uziemionego przedmiotu metalowego, aby zredukować ładunek elektrostatyczny ciała, który może doprowadzić do uszkodzenia modułu pamięci DDR3 SDRAM. Nie dotykaj krawędzi stykowej DDR3 SDRAM. 2 Wyłącz komputer. Odłącz zasilacz sieciowy i wszystkie przewody od komputera. 3 Zamknij wyświetlacz i obróć komputer. 4 Wyjmij akumulator. 5 Zdejmij pokrywę komory dysku twardego/pamięci/karty Mini PCI Express Card. a. Poluzuj śruby zabezpieczające pokrywę komory a. b. Zdejmij pokrywę komory b. a b 32

37 Dodatek. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) 6 Jeżeli w gnieździe pamięci są już zainstalowane dwa moduły DDR3 SDRAM, wyjmij jeden z nich, aby zrobić miejsce na nowy, naciskając jednocześnie zatrzaski po obu stronach gniazda. Zachowaj stary moduł DDR3 SDRAM do przyszłego wykorzystania. a a b 7 Zrównaj nacięcie w module pamięci DDR3 SDRAM z występem w gnieździe i delikatnie włóż moduł DDR3 SDRAM do gniazda pod kątem Wepchnij moduł DDR3 SDRAM w kierunku gniazda tak, aby zatrzaski po obu stronach gniazda zamknęły się. b a 9 Zamontuj pokrywę komory i przykręć śruby. 0 Włóż akumulator. A Obróć komputer. Podłącz zasilacz sieciowy i wszystkie przewody do komputera. Uwaga: Jeżeli w serwisowanym komputerze jest używany tylko jeden moduł DDR3 SDRAM, kartę należy zainstalować w gnieździe SLOT-0 ( : dolne gniazdo), a nie SLOT-1 ( : górne gniazdo). 33

38 Dodatek. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) Aby się upewnić, że moduł DDR3 SDRAM jest zainstalowany prawidłowo: 1 Włącz komputer. 2 Podczas uruchamiania komputera naciśnij klawisz F2. Zostanie wyświetlony ekran Narzędzie konfiguracji systemu BIOS. W pozycji System Memory (Pamięć systemowa) wyświetlana jest łączna ilość pamięci zainstalowanej w komputerze. 34

39 Dodatek. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) Wyjmowanie napędu optycznego Aby wyjąć napęd optyczny, wykonaj następujące czynności: 1 Zdejmij pokrywę komory dysku twardego/pamięci/karty Mini PCI Express Card. 2 Usuń śrubę pokazaną na ilustracji a. 3 Delikatnie wyciągnij napęd optyczny b. b a W poniższej tabeli znajduje się lista podzespołów komputera, które może wymieniać użytkownik (CRU, Customer Replaceable Units) oraz informacje o tym, gdzie można znaleźć instrukcje wymiany. Ulotka instalacyjna Podręcznik użytkownika Zasilacz sieciowy O Przewód zasilacza O Akumulator O O Dysk twardy O Pamięć O Napęd optyczny O 35

40 Znaki towarowe Następujące nazwy są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Lenovo w Polsce i/lub innych krajach. Lenovo IdeaPad OneKey Microsoft i Windows są znakami towarowymi firmy Microsoft Corporation w USA i/lub innych krajach. Inne nazwy firm, produktów i usług mogą być znakami towarowymi lub znakami usług innych firm. 36

41

42 V2.0_pl-PL Lenovo China 2012
