1 Lenovo M30-70 / M40-70 Podręcznik użytkownika Przed rozpoczęciem korzystania z komputera przeczytaj informacje dotyczące bezpieczeństwa oraz ważne wskazówki zawarte w instrukcjach dołączonych do zestawu.

2 Uwaga Przed rozpoczęciem korzystania z urządzenia należy przeczytać Podręcznik Lenovo z informacjami ogólnymi i dotyczącymi bezpieczeństwa. Niektóre instrukcje przedstawione w niniejszym podręczniku mogą zakładać, że użytkownik korzysta z systemu Windows 7 lub Windows 8.1. Jeśli używany jest inny system operacyjny Windows, niektóre operacje mogą się minimalnie różnić. Jeśli używane są inne systemy operacyjne, niektóre operacje mogą nie mieć zastosowania. Funkcje opisane w tym podręczniku są wspólne dla większości modeli. Niektóre funkcje mogą być niedostępne w danym komputerze i/lub dany komputer może obejmować funkcje, które nie zostały opisane w tym podręczniku użytkownika. O ile nie określono inaczej, ilustracje użyte w tej instrukcji dotyczą modelu Lenovo M Rzeczywisty wygląd produktu może odbiegać od przedstawionego na ilustracjach w instrukcji. Zapoznaj się z rzeczywistym produktem. Uwaga prawna W celu uzyskania dostępu, przejdź na stronę i kliknij pozycję User guides and manuals. Wydanie pierwsze (kwiecień 2014) Copyright Lenovo 2014.

3 Spis treści Rozdział 1. Poznaj swój komputer... 1 Widok z góry...1 Widok z lewej strony...3 Widok z prawej strony...4 Widok z przodu...5 Widok od spodu...6 Rozdział 2. Ogólne informacje o obsłudze komputera... 7 Pierwsze użycie...7 Używanie baterii i zasilacza sieciowego...8 Używanie touchpada...10 Klawisze skrótów...11 Korzystanie z urządzeń zewnętrznych...13 Przyciski i klawisze specjalne...16 Wskaźniki stanu...17 Rozdział 3. Rozpoczęcie pracy z systemem Windows Konfigurowanie systemu operacyjnego przy pierwszym użyciu...19 Interfejsy systemu operacyjnego...19 Tryby oszczędzania energii...23 Pomoc i obsługa techniczna...25 Rozdział 4. Łączenie z Internetem Połączenie przewodowe...26 Połączenie bezprzewodowe...27 Rozdział 5. System Lenovo OneKey Recovery Rozdział 6. Rozwiązywanie problemów Często zadawane pytania...31 Rozwiązywanie problemów...34 Dodatek. Informacje dotyczące części wymienianych przez nabywcę (CRU) Wymiana akumulatora...39 Znaki towarowe i

4

5 Rozdział 1. Poznaj swój komputer Widok z góry a b c d f e Uwaga: NIE otwieraj wyświetlacza pod kątem większym niż 130 stopni. Przed zamknięciem wyświetlacza sprawdź, czy na klawiaturze NIE został długopis lub inny przedmiot. W przeciwnym wypadku możesz uszkodzić wyświetlacz. 1

6 Rozdział 1. Poznaj swój komputer a b c d e f Wbudowana kamera Anteny modułu komunikacji bezprzewodowej Wyświetlacz komputera Przycisk zasilania Wbudowany mikrofon Touchpad Kamera służy do komunikacji wideo. Wbudowane anteny zapewniają optymalny odbiór bezprzewodowego sygnału radiowego. Wyświetlacz LCD z podświetleniem LED zapewnia idealny obraz. Naciśnij ten przycisk, aby włączyć komputer. Wbudowany mikrofon (z redukcją szumów) może być używany podczas wideokonferencji, podkładania głosu lub do zwykłych nagrań dźwiękowych. Touchpad działa jak zwykła mysz. Uwaga: Szczegółowe informacje zobacz Używanie touchpada na stronie 10. 2

7 Rozdział 1. Poznaj swój komputer Widok z lewej strony a b c d e a Przycisk Novo Gdy komputer jest wyłączony, naciśnij ten przycisk w celu uruchomienia systemu Lenovo OneKey Recovery lub narzędzia konfiguracji systemu BIOS bądź w celu przejścia do menu rozruchu. Uwaga: Szczegółowe informacje zobacz Rozdział 5. System Lenovo OneKey Recovery na stronie 29. b Wylot układu chłodzenia Rozprasza ciepło wewnętrzne. Uwaga: Upewnij się, że żaden z wylotów układu chłodzenia nie jest zablokowany, ponieważ może to spowodować przegrzewanie się komputera. c Gniazdo RJ-45 Gniazdo służy do podłączenia do sieci Ethernet. Uwaga: Szczegółowe informacje zobacz Połączenie przewodowe na stronie 26. d e Gniazdo HDMI Gniazdo USB 3.0 Służy do podłączania urządzeń wyposażonych w wejście HDMI, jak np. telewizor lub monitor. Służą do podłączenia urządzeń USB. Uwaga: Szczegółowe informacje zobacz Podłączanie urządzeń USB na stronie 14. 3

8 Rozdział 1. Poznaj swój komputer Widok z prawej strony a b c d a b c Gniazdo kart pamięci Służy do wkładania kart pamięci (brak w zestawie). Uwaga: Szczegółowe informacje zobacz Używanie kart pamięci (brak w zestawie) na stronie 13. Gniazdo combo audio Gniazdo USB 2.0 Służy do podłączania słuchawek lub zestawów słuchawkowych. Gniazdo combo audio nie obsługuje tradycyjnych mikrofonów. Służy do podłączenia urządzeń USB. Uwaga: Szczegółowe informacje zobacz Podłączanie urządzeń USB na stronie 14. d Gniazdo zasilacza sieciowego Służy do podłączania zasilacza sieciowego. Uwaga: Szczegółowe informacje zobacz Używanie baterii i zasilacza sieciowego na stronie 8. 4

9 Rozdział 1. Poznaj swój komputer Widok z przodu a a Wskaźniki stanu Szczegółowe informacje zobacz Wskaźniki stanu na stronie 17. 5

10 Rozdział 1. Poznaj swój komputer Widok od spodu a b c d e a b c d e Zatrzask baterii - ręczny Wloty Zatrzask baterii - sprężynowy Bateria Głośniki Zatrzask ten jest używany w celu zabezpieczenia baterii. Pozwalają na wlot powietrza do komputera w celu chłodzenia. Sprężynowy zatrzask zapewnia prawidłowe zamocowanie baterii. Szczegółowe informacje zobacz Używanie baterii i zasilacza sieciowego na stronie 8. Głośniki stereo zapewniają doskonały dźwięk. 6

11 Rozdział 2. Ogólne informacje o obsłudze komputera Pierwsze użycie Przeczytanie podręcznika Przed przystąpieniem do obsługi komputera zapoznaj się z dostarczonym podręcznikiem. Podłączanie do źródła prądu Dostarczona bateria nie jest naładowana w chwili zakupu. Aby naładować baterię i rozpocząć korzystanie z komputera, włóż baterię i podłącz komputer do gniazda elektrycznego. Bateria ładuje się automatycznie, kiedy komputer jest zasilany za pomocą zasilacza sieciowego. Wkładanie baterii Szczegółowe informacje dotyczące instalacji baterii znajdują się w dostarczonej Ulotka instalacyjna. Podłączanie komputera do gniazda elektrycznego 1 Podłącz przewód zasilający do zasilacza sieciowego. 2 Podłącz zasilacz sieciowy do gniazda zasilacza w komputerze. 3 Podłącz przewód zasilający do gniazda elektrycznego. Włączanie komputera Naciśnij przycisk zasilania, aby włączyć komputer. 7

12 Rozdział 2. Ogólne informacje o obsłudze komputera Używanie baterii i zasilacza sieciowego Sprawdzanie stanu baterii Możesz określić stopień naładowania baterii w procentach, sprawdzając ikonę baterii w obszarze powiadomień. Uwaga: Ponieważ nawyki i potrzeby każdego użytkownika są inne, trudno jest przewidzieć czas pracy baterii. Istotne są dwa główne czynniki: Ilość energii zgromadzona w baterii przed rozpoczęciem pracy. Sposób korzystania z komputera: na przykład intensywność używania dysku twardego i jasność wyświetlacza. Ładowanie baterii Jeśli stan naładowania baterii jest niski, należy ją naładować lub wymienić na naładowaną baterię. Baterię należy naładować w następujących sytuacjach: Po zakupieniu nowej baterii Gdy miga wskaźnik stanu baterii Gdy bateria nie była używana przez długi czas Uwaga: Zalecane jest, aby podczas korzystania z komputera bateria była włożona, co zapobiegnie dostaniu się do jego wnętrza małych przedmiotów. Aby zwiększyć czas eksploatacji baterii, komputer nie rozpoczyna jej ładowania, gdy rozładuje się ona tylko w niewielkim stopniu. Baterię należy ładować w temperaturze od 10 C do 30 C. Pełne ładowanie i rozładowywanie nie jest wymagane. Wyjmowanie baterii Jeśli komputer nie będzie używany przez dłuższy czas lub jeśli konieczne jest wysłanie go do firmy Lenovo w celu wykonania naprawy itp. należy wyjąć baterię z komputera. Przed wyjęciem baterii należy sprawdzić, czy komputer jest wyłączony. 8

13 Rozdział 2. Ogólne informacje o obsłudze komputera Obsługa baterii Wymiana baterii na nieprawidłowy typ może spowodować niebezpieczeństwo wybuchu. Bateria zawiera niewielkie ilości szkodliwych substancji. Aby uniknąć możliwych obrażeń i zagrożenia dla środowiska, należy przestrzegać poniższych zaleceń: Używaj tylko baterii zalecanych przez firmę Lenovo. Przechowuj baterie z dala od ognia. Nie narażaj baterii na działanie wody lub deszczu. Nie próbuj otwierać baterii. Nie zwieraj styków baterii. Przechowuj baterie poza zasięgiem dzieci. Nie wyrzucaj baterii do pojemników, które są opróżniane na wysypiskach śmieci. W przypadku wyrzucania baterii postępuj zgodnie z lokalnymi przepisami oraz zasadami bezpieczeństwa obowiązującymi w firmie. 9

14 Rozdział 2. Ogólne informacje o obsłudze komputera Używanie touchpada d a b c a b c Touchpad Obszar kliknięcia lewym przyciskiem myszy Obszar kliknięcia prawym przyciskiem myszy Aby przesunąć kursor na ekranie, przesuń palcem po polu w kierunku, w którym ma się przesunąć kursor. Pełni te same funkcje, co lewy przycisk standardowej myszy. Można je wykonać, klikając w tym obszarze. Pełni te same funkcje, co prawy przycisk standardowej myszy. Można je wykonać, klikając w tym obszarze. d Uwaga: Funkcję touchpada można włączać/wyłączać, naciskając. 10

15 Rozdział 2. Ogólne informacje o obsłudze komputera Klawisze skrótów Klawisze skrótów znajdują się w pierwszym wierszu na klawiaturze. Naciskając odpowiednie klawisze skrótów można natychmiast zmienić ustawienia systemu. Poniżej zostały opisane funkcje poszczególnych klawiszy skrótów. : Wyciszanie/wyłączenie wyciszenia. : Zwiększanie głośności. : : : Odświeżenie pulpitu lub stron WWW. Włączenie/wyłączenie trybu samolotowego. : Włączenie/wyłączenie podświetlania ekranu LCD. : Zmniejszenie jasności wyświetlacza. : Zmniejszanie głośności. Zamknięcie aktywnego okna lub programu. : Włączanie/wyłączanie touchpada. : : : Wyświetlenie wszystkich aktualnie aktywnych aplikacji. Otwieranie interfejsu zmiany urządzeń wyświetlających. Zwiększanie jasności wyświetlacza. 11

16 Rozdział 2. Ogólne informacje o obsłudze komputera Ustawianie trybu klawiszy skrótów Domyślnie funkcje klawiszy skrótów dostępne są po naciśnięciu odpowiedniego klawisza skrótów. Jednakże można wyłączyć tryb klawiszy skrótów w narzędziu konfiguracji systemu BIOS. Aby wyłączyć tryb klawiszy skrótów: 1 Wyłącz komputer. 2 Naciśnij przycisk Novo, a następnie wybierz opcję BIOS Setup (Konfiguracja BIOS). 3 W narzędziu do konfiguracji systemu BIOS otwórz menu Configuration (Konfiguracja) i zmień ustawienie opcji Hotkey Mode (Tryb klawiszy skrótów) z Enabled (Włączony) na Disabled (Wyłączony). 4 Otwórz menu Exit (Wyjdź) i wybierz opcję Exit Saving Changes (Wyjdź zapisując ustawienia). Uwaga: Przy wyłączonym trybie klawiszy skrótów, naciśnij klawisz Fn oraz odpowiedni klawisz skrótu, aby uzyskać dostęp do danej funkcji klawisza skrótów. 12

17 Rozdział 2. Ogólne informacje o obsłudze komputera Korzystanie z urządzeń zewnętrznych Komputer oferuje wiele wbudowanych funkcji i możliwości połączenia. Używanie kart pamięci (brak w zestawie) Komputer obsługuje następujące typy kart pamięci: Karta Secure Digital (SD) MultiMediaCard (MMC) Uwaga: Do gniazda wkładać TYLKO jedną kartę. Czytnik kart nie obsługuje urządzeń SDIO (np. SDIO Bluetooth itp.). Wkładanie karty pamięci Wsuń kartę pamięci do gniazda kart pamięci, aż zatrzaśnie się na swoim miejscu. Wyjmowanie karty pamięci 1 Popchnij kartę pamięci, aż usłyszysz kliknięcie. 2 Delikatnie wyjmij kartę pamięci z gniazda kart pamięci. Uwaga: Przed wyjęciem karty pamięci wyłącz ją za pomocą funkcji Bezpieczne usuwanie sprzętu i wysuwanie nośników systemu Windows, aby uniknąć uszkodzenia danych. 13

18 Rozdział 2. Ogólne informacje o obsłudze komputera Podłączanie urządzeń USB Do komputera można podłączyć urządzenie USB wkładając jego wtyczkę USB (Typ A) do gniazda USB w komputerze. Przy pierwszym podłączeniu urządzenia USB do określonego gniazda USB w komputerze, system Windows automatycznie zainstaluje sterownik dla tego urządzenia. Po zainstalowaniu sterownika można odłączyć, a następnie ponownie podłączyć urządzenie, bez konieczności wykonywania dodatkowych czynności. Uwaga: Zazwyczaj system Windows wykrywa nowe urządzenie po jego podłączenie, a następnie automatycznie instaluje sterownik. Jednak niektóre urządzenia mogą wymagać zainstalowania sterownika przed podłączeniem. Przed podłączeniem urządzenia należy zapoznać się z dokumentacją dostarczoną przez producenta urządzenia. Przed odłączeniem pamięci USB upewnij się, że przesyłanie danych pomiędzy komputer a tym urządzeniem zostało zakończone. Kliknij ikonę Bezpieczne usuwanie sprzętu i wysuwanie nośników w obszarze powiadomień systemu Windows, aby usunąć urządzenie przed jego odłączeniem. Uwaga: Jeśli urządzenie USB korzysta przewodu zasilającego, przed podłączeniem urządzenia należy podłączyć jego zasilanie. W przeciwnym razie urządzenie może nie zostać rozpoznane. 14

19 Rozdział 2. Ogólne informacje o obsłudze komputera Podłączanie urządzeń Bluetooth (w wybranych modelach) Jeżeli komputer posiada wbudowaną kartę Bluetooth, można podłączyć do niego urządzenia Bluetooth, takie jak notebooki, urządzenia PDA i telefony komórkowe w celu bezprzewodowego przesyłania danych. Można wówczas przesyłać dane między urządzeniami bez użycia kabli na odległość do 10 metrów. Uwaga: Rzeczywisty zasięg maksymalny może się różnić w zależności od zakłóceń i przeszkód podczas transmisji. Aby uzyskać najwyższą możliwą szybkość połączenia, należy umieścić urządzenie jak najbliżej komputera. Włączanie komunikacji Bluetooth na komputerze Aby włączyć funkcje Bluetooth, wykonaj jedną z poniższych czynności: Naciśnij, aby wyłączyć tryb samolotowy. Otwórz przyciski i wybierz Ustawienia, aby otworzyć stronę konfiguracji sieci. Następnie przełącz przełącznik trybu samolotowego do pozycji wyłączonej. Uwaga: Jeśli funkcja Bluetooth nie jest używana, należy ją wyłączyć w celu oszczędzania energii baterii. Urządzenia Bluetooth należy sparować z komputerem przed przesyłaniem pomiędzy nimi danych. Aby uzyskać szczegółowe informacje na temat parowania urządzenia Bluetooth z komputerem, zapoznaj się z dołączoną do niego instrukcją obsługi. 15

20 Rozdział 2. Ogólne informacje o obsłudze komputera Przyciski i klawisze specjalne a Przycisk Novo a Gdy komputer jest wyłączony, naciśnij ten przycisk w celu uruchomienia systemu Lenovo OneKey Recovery lub narzędzia konfiguracji systemu BIOS bądź w celu przejścia do menu rozruchu. Uwaga: Aby uzyskać szczegółowe informacje, zobacz Rozdział 5. System Lenovo OneKey Recovery na stronie

21 Rozdział 2. Ogólne informacje o obsłudze komputera Wskaźniki stanu Wskaźniki te informują o stanie komputera. a b a b Wskaźnik stanu zasilania Wskaźnik stanu baterii 17

22 Rozdział 2. Ogólne informacje o obsłudze komputera Nr Symbol Wskaźnik Wskaźnik stanu a Moc Wł. (świeci na biało światłem ciągłym) Miga b Bateria Wył. Wł. (świeci na biało światłem ciągłym) Świeci na bursztynowo światłem ciągłym Miga szybko na bursztynowo Miga wolno na bursztynowo Miga wolno na biało Wył. Znaczenie Zasilanie komputera jest włączone. Komputer jest w trybie uśpienia. Zasilanie komputera jest wyłączone. Bateria naładowana jest do poziomu powyżej 20%. Bateria naładowana jest do poziomu od 5% do 20%. Bateria naładowana jest do poziomu poniżej 5%. Bateria jest ładowana. Gdy poziom naładowania baterii osiągnie 20%, kolor migania zmieni się na biały. Bateria osiągnęła poziom naładowania od 20% do 80% i ładowanie nadal trwa. Gdy poziom naładowania baterii osiągnie 80%, kontrolka przestanie migać, ale ładowanie będzie trwało do czasu pełnego naładowania baterii. Bateria jest odłączona. 18

23 Rozdział 3. Rozpoczęcie pracy z systemem Windows Konfigurowanie systemu operacyjnego przy pierwszym użyciu Przy pierwszym użyciu komputera należy skonfigurować system operacyjny. Proces konfiguracji może obejmować poniższe procedury: Akceptacja warunków Umowy Licencyjnej Użytkownika Oprogramowania (EULA) Konfiguracja połączenia internetowego Rejestracja systemu operacyjnego Utworzenie konta użytkownika Interfejsy systemu operacyjnego W niniejszym podręczniku system Windows 8.1 został użyty wyłącznie jako przykład. Ekran startowy i pulpit System Windows 8.1 dostarczany jest z dwoma głównymi interfejsami użytkownika: ekranem Start i pulpitem systemu Windows. Aby przełączyć się z ekranu Start do pulpitu systemu Windows, wykonaj jedną z poniższych czynności: Wybierz kafelek Pulpit systemu Windows na ekranie Start. Naciśnij klawisze Windows + D. Aby przełączyć się z pulpitu do ekranu Start, wykonaj jedną z następujących czynności: Na pasku paneli wybierz pozycję Start. Naciśnij klawisze Windows. 19

24 Rozdział 3. Rozpoczęcie pracy z systemem Windows Przemieść kursor do lewego dolnego narożnika, a następnie wybierz przycisk Start. Ekran startowy Pulpit Panele i pasek paneli Panele to przyciski nawigacyjne umożliwiające szybki dostęp do podstawowych zadań. Dostępne panele: Wyszukaj, Udostępnij, Start, Urządzenia i Ustawienia. Na pasku paneli widoczne jest menu zawierające panele. Aby wyświetlić pasek paneli, wykonaj jedną z poniższych czynności: Przesuń kursor do prawego górnego lub prawego dolnego rogu, aż wyświetlony zostanie pasek paneli. Naciśnij klawisze Windows + C. 20

25 Rozdział 3. Rozpoczęcie pracy z systemem Windows Panel Wyszukaj Przycisk Wyszukaj to wydajna, nowa funkcja pozwalająca na wyszukiwanie ustawień, plików, obrazów i filmów wideo w Internecie itd. Panel Udostępnij Panel Udostępnij pozwala na wysyłanie łączy, zdjęć i innych obiektów do przyjaciół i sieci społecznościowych bez opuszczania używanej aplikacji. Panel Start Panel Start to szybki sposób na przejście do ekranu Start. Panel Urządzenia Za pomocą przycisku Urządzenia można wysyłać pliki do urządzeń zewnętrznych takich jak odtwarzacze, drukarki i rzutniki lub nawiązywać połączenia z urządzeniami. 21

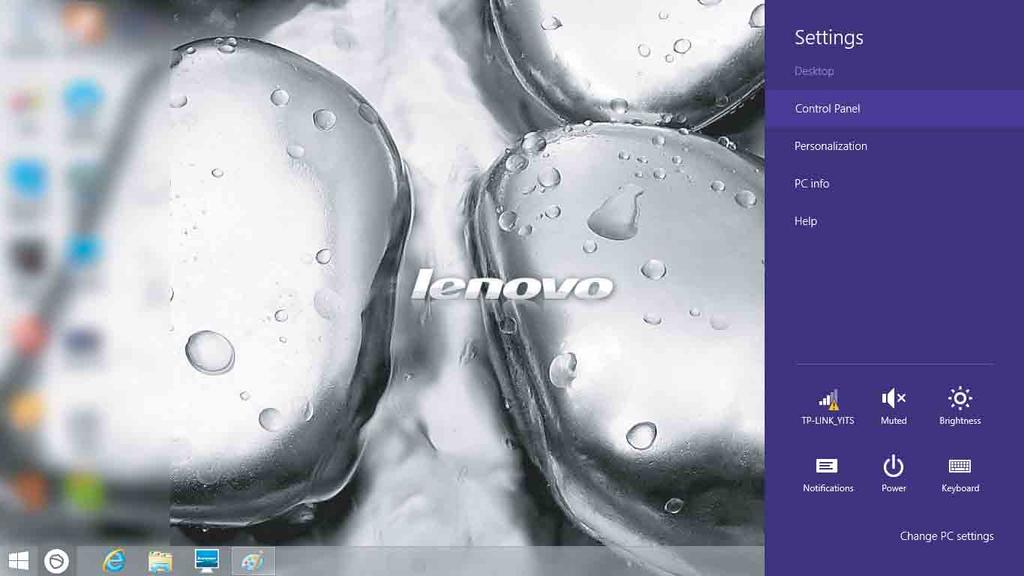

26 Rozdział 3. Rozpoczęcie pracy z systemem Windows Panel Ustawienia Panel Ustawienia pozwala na wykonanie podstawowych zadań, takich jak ustawienie głośności lub wyłączenie komputera. Ponadto, będąc na ekranie Pulpit za pomocą panelu Ustawienia można przejść do Panelu sterowania. 22

27 Rozdział 3. Rozpoczęcie pracy z systemem Windows Tryby oszczędzania energii Po zakończeniu pracy z komputerem można go wyłączyć, przełączyć go w stan uśpienia lub hibernować. Wyłączanie komputera Jeśli komputer nie będzie używany przez długi okres czasu, należy go wyłączyć. Aby wyłączyć komputer, wykonaj następujące czynności: Windows 7: Kliknij Start Zamknij. Windows 8.1: 1 Otwórz pasek paneli, a następnie wybierz Ustawienia. 2 Wybierz Zasilanie Zamknij. 23

28 Rozdział 3. Rozpoczęcie pracy z systemem Windows Przełączanie komputera w stan uśpienia Jeśli komputer nie będzie używany przez krótki okres czasu, należy przełączyć go w stan uśpienia. Gdy komputer znajduje się w trybie uśpienia, można szybko przywrócić go do normalnej pracy, pomijając proces rozruchu. Aby przełączyć komputer w stan uśpienia, wykonaj jedną z poniższych czynności: Zamknij pokrywę wyświetlacza. Naciśnij przycisk zasilania. Wykonaj właściwe czynności w systemie operacyjnym. Windows 7: Kliknij Start Uśpij. Windows 8.1: Otwórz pasek paneli, a następnie wybierz kolejno Ustawienia Zasilanie Uśpij. Uwaga: Przed przeniesieniem komputera poczekaj, aż wskaźnik zasilania zacznie migać (informując, że komputer jest w trybie uśpienia). Przenoszenie komputera podczas pracy dysku twardego może doprowadzić do jego uszkodzenia, powodując utratę danych. Aby przywrócić komputer do pracy, wykonaj jedną z poniższych czynności: Naciśnij dowolny klawisz klawiatury. Naciśnij przycisk zasilania. Przełączanie komputera w tryb hibernacji Za pomocą tego trybu można całkowicie wyłączyć komputer, bez zapisywania plików lub zamykania uruchomionych programów. Gdy komputer przejdzie w tryb hibernacji, wszystkie otwarte programy, foldery i pliki zostaną zapisane na napędzie dysku twardego, a następnie komputer wyłączy się. Aby przełączyć komputer w tryb hibernacji, wykonaj następujące czynności: Windows 7: Kliknij Start Hibernacja. 24

29 Rozdział 3. Rozpoczęcie pracy z systemem Windows Pomoc i obsługa techniczna W przypadku pytań dotyczących korzystania z systemu operacyjnego Windows, patrz Pomoc i obsługa techniczna systemu Windows. Aby uzyskać dostęp do Pomocy i obsługi technicznej systemu Windows, wykonaj jedną z poniższych czynności: Windows 7: Kliknij Start Pomoc i obsługa techniczna. Windows 8.1: Otwórz pasek paneli i wybierz Ustawienia; wybierz Pomoc z menu Ustawienia. Naciśnij klawisz Windows + Fn + F1. Plik Pomoc i obsługa techniczna systemu Windows można przeczytać na komputerze. Można również uzyskać dostęp do pomocy i obsługi technicznej w trybie online, klikając jedno z dwóch łączy w sekcji Odkryj więcej. Uwaga: System Windows 8.1 zawiera również aplikację Pomoc+porady. Jest ona dostępna na ekranie Start i zawiera informacje na temat nowych funkcji wydania Windows

30 Rozdział 4. Łączenie z Internetem Jako sieć globalna, Internet łączy ze sobą komputery na całym świecie, zapewniają takie usługi jak poczta , wyszukiwanie informacji, handel elektroniczny, przeglądanie sieci Web oraz rozrywka. Komputer można połączyć z siecią Internet w następujący sposób: Połączenie przewodowe: wykorzystuje przewody do połączenia. Technologia sieci bezprzewodowej: łączy się bez użycia przewodów. Połączenie przewodowe Połączenie przewodowe jest niezawodnym i bezpiecznym sposobem na podłączenie komputera do Internetu. Kablowe DSL Kablowa usługa internetowa wykorzystuje modem kablowy podłączony do domowej telewizji kablowej. DSL to rodzina powiązanych technologii, zapewniających dostęp do szybkiej sieci w domu oraz małych firmach za pośrednictwem standardowych łączy telefonicznych. Połączenie urządzeń Kablowe DSL Kabel TV Linia telefoniczna Rozdzielacz * * Rozdzielacz * * Modem kablowy * Modem DSL * * * * Brak w zestawie. 26 Uwaga: Powyższe schematy mają charakter informacyjny. Rzeczywisty sposób połączenia może być inny.

31 Rozdział 4. Łączenie z Internetem Aby podłączyć kabel sieciowy, wykonaj następujące czynności: 1 Trzymając złącze kabla sieciowego delikatnie naciśnij osłonkę RJ-45 a. 2 Włóż złącze do gniazda RJ-45 b. a ab Konfiguracja oprogramowania Informacje dotyczące konfiguracji komputera można uzyskać od dostawcy usług internetowych (ISP). Połączenie bezprzewodowe Połączenie bezprzewodowe zapewnia mobilny dostęp do Internetu, umożliwiając korzystanie z zasobów sieci w dowolnym miejscu objętym zasięgiem sygnału bezprzewodowego. W zależności od skali sygnału, można nawiązać połączenie bezprzewodowe z Internetem, korzystając z następujących standardów. Wi-Fi WiMAX Sieć Wi-Fi obejmuje mały obszar fizyczny, jak na przykład dom, biuro lub małą grupę budynków. Punkt dostępu jest wymagany do nawiązania połączenia. Sieci WiMAX łączą wiele systemów sieci bezprzewodowych, obejmując obszar miejski, zapewniając szybki dostęp szerokopasmowy bez konieczności użycia przewodów. Uwaga: Komputer może nie obsługiwać wszystkich metod połączenia bezprzewodowego. 27

32 Rozdział 4. Łączenie z Internetem Podłączanie do sieci bezprzewodowej Uruchamianie połączenia bezprzewodowego Aby uruchomić funkcje bezprzewodowe, wykonaj jedną z następujących czynności: Naciśnij, aby wyłączyć tryb samolotowy. Otwórz przyciski i wybierz Ustawienia, aby otworzyć stronę konfiguracji sieci. Następnie przełącz przełącznik trybu samolotowego do pozycji wyłączonej. Podłączanie do sieci bezprzewodowej Aby połączyć się z siecią bezprzewodową, wykonaj następujące czynności: 1 Naciśnij F7, aby włączyć funkcję bezprzewodową. 2 Wyświetl dostępne sieci bezprzewodowe. Windows 7: Kliknij ikonę stanu połączenia sieci bezprzewodowej w obszarze powiadomień systemu Windows. Wyświetlona zostanie lista dostępnych sieci bezprzewodowych. Windows 8.1: Otwórz pasek paneli i wybierz Ustawienia. Wyświetlona zostanie lista dostępnych sieci bezprzewodowych. 3 Kliknij nazwę sieci na liście, a następnie kliknij Połącz. Uwaga: Niektóre sieci do nawiązania połączenia wymagają klucza zabezpieczeń sieciowych lub hasła. Aby połączyć się z jedną z takich sieci należy poprosić administratora sieci lub dostawcę usług internetowych (ang. Internet service provider, ISP) o klucz zabezpieczeń lub hasło. 28

33 Rozdział 5. System Lenovo OneKey Recovery System Lenovo OneKey Recovery to oprogramowanie zaprojektowane do wykonana kopii zapasowej i przywracania komputera. Można go użyć w przypadku awarii systemu do przywrócenia partycji systemowej do stanu pierwotnego. Można również utworzyć kopie zapasowe użytkownika w celu łatwego przywrócenia, gdy będzie to konieczne. Uwaga: Jeśli na komputerze został wstępnie zainstalowany system operacyjny GNU/Linux, system OneKey Recovery nie jest dostępny. Aby użycie funkcji systemu OneKey Recovery było możliwe, dysk twardy zawiera domyślnie ukrytą partycję, służącą do przechowywania pliku obrazu systemu i plików systemu OneKey Recovery. Partycja ta jest ukryta ze względów bezpieczeństwa, co tłumaczy dlaczego wskazywana ilości wolnego miejsca na dysku jest mniejsza niż podana. Tworzenie kopii zapasowej partycji systemowej Kopię zapasową partycji systemowej można zapisać w pliku obrazu. Aby utworzyć kopię zapasową partycji systemowej: 1 Naciśnij przycisk Novo, aby uruchomić system Lenovo OneKey Recovery. 2 Kliknij Kopia zapasowa systemu. 3 Wybierz lokalizację kopii zapasowej i kliknij Dalej, aby rozpocząć tworzenie kopii zapasowej. Uwaga: Można wybrać lokalizację kopii zapasowej na lokalnym dysku twardym lub na zewnętrznym urządzeniu pamięci masowej. Proces tworzenia kopii zapasowej może potrwać. Proces tworzenia kopii zapasowej jest dostępny tylko wtedy, gdy można normalnie uruchomić system Windows. Przywracanie Można wybrać przywrócenie partycji systemowej do pierwotnego stanu lub do wcześniej utworzonego punktu kopii zapasowej. Aby przywrócić partycję systemową: 1 Naciśnij przycisk Novo, aby uruchomić system Lenovo OneKey Recovery. 2 Kliknij Odzyskiwanie systemu. Komputer zostanie uruchomiony ponownie do środowiska odzyskiwania. 29

34 Rozdział 5. System Lenovo OneKey Recovery 3 Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby przywrócić partycję systemową do pierwotnego stanu lub do wcześniej utworzonego punktu kopii zapasowej. Uwaga: Jeśli na komputerze został wstępnie zainstalowany system operacyjny GNU/Linux, system Onekey Recovery nie jest dostępny. Proces przywracania jest nieodwracalny. Przed rozpoczęciem procesu przywracania należy upewnić się, że wykonano kopię zapasową wszystkich danych, które mają być zapisane na partycji systemowej. Proces przywracania może potrwać. Należy więc upewnić się, że w trakcie procesu przywracania do komputera podłączony jest zasilacz sieciowy. Powyższe instrukcje należy wykonać, gdy można normalnie uruchomić system Windows. Jeśli nie można uruchomić systemu Windows, należy wykonać poniższe kroki w celu uruchomienia systemu Lenovo OneKey Recovery: 1 Wyłącz komputer. 2 Naciśnij przycisk Novo. Z menu przycisku Novo wybierz system Lenovo OneKey Recovery i naciśnij Enter. 30

35 Rozdział 6. Rozwiązywanie problemów Często zadawane pytania Niniejsza sekcja zawiera listę często zadawanych pytań, pogrupowanych w kategorie. Odnajdywanie informacji Jakich zasad bezpieczeństwa należy przestrzegać podczas używania komputera? Dostarczony z komputerem Podręcznik z informacjami ogólnymi i dotyczącymi bezpieczeństwa firmy Lenovo zawiera zasady bezpieczeństwa dotyczące korzystania z komputera. Należy przeczytać te zasady i postępować zgodnie z nimi podczas korzystania z komputera. Gdzie mogę znaleźć szczegółowe dane techniczne sprzętu mojego komputera? Szczegółowe dane techniczne sprzętu komputera znajdują się na drukowanych broszurach dostarczonych z komputerem. Gdzie znajdę informacje na temat gwarancji? Rodzaj gwarancji dla danego komputera oraz jej czas trwania zostały opisane w ulotce dotyczącej ograniczonej gwarancji Lenovo, dostarczonej z komputerem. Sterowniki i wstępnie zainstalowane oprogramowanie Gdzie znajdują się dyski instalacyjne dla wstępnie zainstalowanego oprogramowania Lenovo (oprogramowanie dla komputerów osobistych)? Do komputera nie zostały dołączone dyski instalacyjne dla wstępnie zainstalowanego oprogramowania Lenovo. W przypadku konieczności ponownej instalacji wstępnie zainstalowanego oprogramowania, program instalacyjny można znaleźć na partycji D dysku twardego. Jeśli nie można tam znaleźć programu instalacyjnego, należy go pobrać z witryny internetowej wsparcia klientów firmy Lenovo. Gdzie mogę znaleźć sterowniki różnych urządzeń znajdujących się w moim komputerze? Jeśli na komputerze został wstępnie zainstalowany system operacyjny Windows, firma Lenovo oferuje sterowniki do wymaganych urządzeń na partycji D dysku twardego. Najnowsze sterowniki urządzeń można również pobrać z witryny internetowej wsparcia klientów firmy Lenovo. 31

36 Rozdział 6. Rozwiązywanie problemów System Lenovo OneKey Recovery Gdzie znajdują się dyski do odtwarzania systemu? Do komputera nie zostały dostarczone dyski odtwarzania systemu. Systemu Lenovo OneKey Recovery należy użyć w przypadku konieczności przywrócenia systemu do stanu fabrycznego. Co mogę zrobić, gdy proces tworzenia kopii zapasowej się nie powiedzie? Jeśli kopię zapasową można uruchomić ale występuje problem w czasie trwania procesu, spróbuj wykonać następujące kroki: 1 Zamknij wszystkie otwarte programy i ponownie rozpocznij proces tworzenia kopii zapasowej. 2 Sprawdź, czy nośnik docelowy nie jest uszkodzony. Wybierz inną ścieżkę, a następnie spróbuj ponownie. Kiedy wymagane jest przywrócenie systemu do stanu fabrycznego? Użyj tej funkcji, gdy uruchomienie systemu operacyjnego nie jest możliwe. Jeśli na partycji systemowej znajdują się ważne dane, przed rozpoczęciem przywracania należy wykonać ich kopię zapasową. Narzędzie konfiguracji systemu BIOS Czym jest narzędzie konfiguracji systemu BIOS? Narzędzie konfiguracji systemu BIOS to oprogramowanie umieszczone w pamięci ROM. Zawiera ono podstawowe informacje o komputerze i oferuje opcje ustawienia urządzeń rozruchowych, zabezpieczeń trybu sprzętowego i innych preferencji. Jak mogę uruchomić narzędzie konfiguracji systemu BIOS? Aby uruchomić narzędzie konfiguracji systemu BIOS: 1 Wyłącz komputer. 2 Naciśnij przycisk Novo, a następnie wybierz opcję BIOS Setup (Konfiguracja BIOS). Jak mogę zmienić tryb rozruchu? Dostępne są dwa tryby rozruchu: UEFI oraz Legacy. Aby zmienić tryb rozruchu, uruchom narzędzie konfiguracji systemu BIOS i w menu rozruchu ustaw tryb rozruchu na UEFI lub Legacy. 32

37 Rozdział 6. Rozwiązywanie problemów Kiedy należy zmienić tryb rozruchu? Domyślny tryb rozruchu komputera to tryb UEFI. Jeśli konieczna jest instalacja starszej wersji systemu operacyjnego Windows (systemu operacyjnego starszego niż Windows 8) na komputerze, należy zmienić tryb rozruchu na Legacy. Nie można zainstalować starszego systemu operacyjnego Windows, jeśli tryb rozruchu nie zostanie zmieniony. Uzyskiwanie pomocy Jak mogę skontaktować się z Centrum obsługi klienta? Zobacz Rozdział 3. Uzyskiwanie pomocy i obsługi technicznej w Podręczniku z informacjami ogólnymi i dotyczącymi bezpieczeństwa firmy Lenovo. 33

38 Rozdział 6. Rozwiązywanie problemów Rozwiązywanie problemów Problemy z ekranem Po włączeniu komputera na ekranie nic się nie pojawia. Po włączeniu komputera na pustym ekranie jest wyświetlany tylko biały kursor. Mój ekran gaśnie, gdy komputer jest włączony. Jeśli ekran nadal pozostaje pusty, upewnij się, że: - Do komputera jest podłączony zasilacz sieciowy, a przewód zasilający jest podłączony do sprawnego gniazda elektrycznego. - Zasilanie komputera jest włączone (aby potwierdzić, naciśnij powtórnie przycisk zasilania). Jeśli powyższe elementy są prawidłowo ustawione, a ekran pozostaje pusty, oddaj komputer do serwisu. Przywróć kopie zapasowe plików w systemie Windows lub całą zawartość dysku twardego do ustawień fabrycznych przy użyciu systemu OneKey Recovery. Jeśli nadal na ekranie jest widoczny tylko kursor, oddaj komputer do serwisu. Być może jest włączony wygaszacz ekranu lub inne ustawienia zarządzania energią. Aby wyłączyć wygaszacz ekranu lub wznowić działanie z trybu uśpienia, wykonaj jedną z następujących czynności: - Dotknij touchpada. -Naciśnij dowolny klawisz klawiatury. -Naciśnij przycisk zasilania. -Naciśnij F9 ( ) w celu potwierdzenia, że podświetlenie ekranu LCD zostało wyłączone. 34

39 Rozdział 6. Rozwiązywanie problemów Problemy z hasłem systemu BIOS Nie pamiętam hasła. Jeśli nie pamiętasz hasła użytkownika, musisz poprosić administratora systemu o zresetowanie hasła użytkownika. Jeśli nie pamiętasz hasła dysku twardego, autoryzowany serwis firmy Lenovo nie będzie mógł go zresetować ani odtworzyć danych z tego dysku. Należy zabrać komputer do autoryzowanego serwisu lub przedstawiciela handlowego firmy Lenovo w celu wymiany dysku twardego. Wymagany jest dowód zakupu, a za podzespoły i robociznę zostanie pobrana opłata. Jeśli nie pamiętasz hasła administratora, autoryzowany serwis firmy Lenovo nie będzie mógł go zresetować. Należy zabrać komputer do autoryzowanego serwisu lub przedstawiciela handlowego firmy Lenovo w celu wymiany płyty głównej. Wymagany jest dowód zakupu, a za podzespoły i robociznę zostanie pobrana opłata. Problemy z trybem uśpienia Wyświetlany jest komunikat dotyczący krytycznie niskiego stanu naładowania akumulatora i komputer natychmiast się wyłącza. Komputer przechodzi w tryb uśpienia natychmiast po wykonaniu testu POST (Power-on selftest). Energia w akumulatorze wyczerpuje się. Podłącz do komputera zasilacz sieciowy. Upewnij się, że: - Akumulator jest naładowany. - Temperatura podczas pracy mieści się w dopuszczalnym zakresie. Zobacz Rozdział 2. Informacje na temat użytkowania i konserwacji w Podręczniku z informacjami ogólnymi i dotyczącymi bezpieczeństwa firmy Lenovo. Uwaga: Jeśli akumulator jest naładowany, a temperatura mieści się w dopuszczalnym zakresie, oddaj komputer do serwisu. 35

40 Rozdział 6. Rozwiązywanie problemów Nie można wznowić działania komputera z trybu uśpienia i komputer nie działa. Jeżeli komputer znajduje się w trybie uśpienia, podłącz zasilacz sieciowy do komputera, a następnie naciśnij dowolny klawisz lub przycisk zasilania. Jeśli nie można wznowić działania systemu z trybu uśpienia, system przestał odpowiadać i nie można wyłączyć komputera, należy go zresetować. Niezapisane dane mogą zostać utracone. Aby zresetować komputer, naciśnij i przytrzymaj przycisk zasilania przez co najmniej 4 sekundy. Problemy z wyświetlaczem Ekran jest pusty. Wykonaj następujące czynności: -Jeśli używasz zasilacza sieciowego lub akumulatora i wskaźnik stanu akumulatora świeci, naciśnij F12 ( ), aby rozjaśnić ekran. -Jeśli wskaźnik zasilania miga, naciśnij przycisk zasilania w celu wznowienia działania z trybu uśpienia. -Jeśli problem nadal występuje, skorzystaj z rozwiązania dla kolejnego problemu: Obraz na ekranie jest nieczytelny lub zniekształcony. -Naciśnij F9 ( ) w celu potwierdzenia, że ekran LCD został wyłączony. Obraz na ekranie jest nieczytelny lub zniekształcony. Na ekranie pojawiają się niewłaściwe znaki. Upewnij się, że: - Sterownik ekranu jest prawidłowo zainstalowany. - Rozdzielczość ekranu i jakość kolorów są prawidłowo ustawione. - Typ monitora jest prawidłowy. Czy system operacyjny lub programy są zainstalowane prawidłowo? Jeśli zostały zainstalowane i skonfigurowane prawidłowo, oddaj komputer do serwisu. 36

41 Rozdział 6. Rozwiązywanie problemów Problemy z dźwiękiem Z głośników nie słychać dźwięku, nawet po zwiększeniu głośności. Problemy z akumulatorem Komputer wyłącza się, zanim wskaźnik stanu akumulatora zasygnalizuje wyczerpanie energii. -lub- Komputer działa nadal po zasygnalizowaniu przez wskaźnik stanu akumulatora wyczerpania energii. Komputer nie działa przy w pełni naładowanego akumulatora. Problem z dyskiem twardym Upewnij się, że: - Funkcja wyciszenia jest wyłączona. - Gniazdo combo audio nie jest używane. - Jako urządzenie odtwarzające wybrany jest głośnik. Rozładuj i naładuj akumulator. Zabezpieczenie przeciwprzepięciowe w akumulatorze może być włączone. Wyłącz komputer na minutę, aby wyłączyć zabezpieczenie, a następnie włącz go ponownie. Dysk twardy nie działa. Upewnij się, że w menu Boot (Rozruch) narzędzia konfiguracji systemu BIOS napęd dysku twardego jest prawidłowo wybrany w opcji UEFI. 37

42 Rozdział 6. Rozwiązywanie problemów Inne problemy Komputer nie odpowiada. Aby wyłączyć komputer, naciśnij i przytrzymaj przez co najmniej 4 sekundy przycisk zasilania. Jeśli komputer wciąż nie odpowiada, odłącz zasilacz sieciowy. Komputer może się zawieszać w przypadku przejścia w tryb uśpienia podczas komunikacji. Podczas pracy w sieci należy wyłączyć funkcję przechodzenia w tryb uśpienia. Komputer nie jest uruchamiany z odpowiedniego urządzenia. Podłączone urządzenie zewnętrzne nie działa. Sprawdź menu Boot (Rozruch) w narzędziu konfiguracji systemu BIOS. Upewnij się, że opcja UEFI w narzędziu konfiguracji systemu BIOS została ustawiona tak, aby komputer był uruchamiany z wybranego urządzenia. Upewnij się również, że urządzenie, z którego ma być uruchamiany komputer jest włączone. Upewnij się, że w menu Boot (Rozruch) narzędzia konfiguracji systemu BIOS urządzenie jest zawarte na liście UEFI. Przy wyłączonym zasilaniu naciśnij przycisk Novo, aby wybrać urządzenie, z którego komputer ma zostać uruchomiony. Gdy zasilanie komputera jest włączone, nie należy podłączać lub odłączać od komputera przewodów innych niż USB, ponieważ może to spowodować uszkodzenie komputera. W przypadku korzystania z urządzenia USB zużywającego dużo energii, na przykład zewnętrznego napędu optycznego USB, należy użyć zewnętrznego zasilania urządzenia. W przeciwnym razie urządzenie może nie zostać rozpoznane lub może nastąpić wyłączenie systemu. 38

43 Dodatek. Informacje dotyczące części wymienianych przez nabywcę (CRU) Uwaga: Przed wymianą jakichkolwiek urządzeń upewnij się, że akumulator został wyjęty. Wymiana akumulatora Uwaga: Należy korzystać tylko z akumulatora dostarczonego przez firmę Lenovo. Inne akumulatory mogą się zapalić lub wybuchnąć. Aby wymienić akumulator, wykonaj następujące czynności: 1 Wyłącz komputer. Odłącz zasilacz sieciowy i wszystkie przewody od komputera. 2 Zamknij wyświetlacz komputera i obróć komputer. 3 Odblokuj ręczny zatrzask a. Przesuń zatrzask sprężynujący do pozycji odblokowania w celu wysunięcia akumulatora b. Podnieś wewnętrzną krawędź akumulatora, odchylając ją w osi krawędzi zewnętrznej c. Wysunąć akumulator we wskazanym kierunku w celu jego wyjęcia d. d c a b d 4 Zainstaluj w pełni naładowany akumulator. 5 Przesuń ręczny zatrzask akumulatora do połączenia zablokowanego. 6 Ponownie obróć komputer. 7 Podłącz zasilacz sieciowy i przewody do komputera. 39

44 Dodatek. Informacje dotyczące części wymienianych przez nabywcę (CRU) Poniższa tabela zawiera listę podzespołów komputera, które może wymieniać użytkownik (Customer Replaceable Units, CRU) oraz informacje o miejscu, w którym można znaleźć instrukcje dotyczące wymiany. Zasilacz sieciowy Przewód zasilający do zasilacza sieciowego Akumulator Ulotka instalacyjna O O Podręcznik użytkownika O 40

45 Znaki towarowe Następujące nazwy są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Lenovo w Polsce i/lub innych krajach. Lenovo OneKey Microsoft i Windows są znakami towarowymi firmy Microsoft Corporation w USA i/lub innych krajach. Inne nazwy firm, produktów i usług mogą być znakami towarowymi lub znakami usług innych firm. 41

46 Lenovo China 2014 pl-pl Rev. AA00
