1 Nr: 890/06/09 Zadanie: SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Temat: WYKONANIE PROJEKTU ARANśACJI GŁÓWNEJ KLATKI SCHODOWEJ ORAZ REMONTU POMIESZCZEŃ PO WYPROWADZENIU WYTYPOWANYCH KOMÓREK Z BUDYNKU SĄDU OKRĘGOWEGO PRZY ul. ANDRZEJA 16/18 DO NOWEGO BUDYNKU PRZY ul. FRANCUSKIEJ DAMROTA dla fazy nr 1. Numer postępowania O.INW.53/08. Inwestor: Sąd Okręgowy ul. Andrzeja 16/ Katowice Opracował: mgr inŝ. Mariusz CZYSZEK inŝ. Anna SZCZEPANIAK nr upr. 1384/94 [SLK/BO/3142/01] Gliwice, czerwiec 2009

2 SPIS TREŚCI 1. CZĘŚĆ OGÓLNA Przedmiot Specyfikacji Technicznej Zakres Specyfikacji Zakres robót objętych Specyfikacją Określenia podstawowe Ogólne wymagania dotyczące robót budowlanych Dokumentacja Zabezpieczenie Terenu Budowy Ochrona przeciwpoŝarowa Ochrona środowiska w czasie wykonywania Robót Bezpieczeństwo i higiena pracy Zaplecze dla potrzeb wykonawcy Ogrodzenia Zabezpieczenie interesów osób trzecich WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH Ogólne wymagania dotyczące materiałów Transport, przechowywanie i składowanie materiałów Rodzaj zastosowanych materiałów Płyty wełny mineralnej Płyty kartonowo gipsowe Akcesoria do montaŝu płyt kartonowo gipsowych Biała masa szpachlowa o przedłuŝonym czasie wiązania do wykonywania gładzi gipsowych i szpachlowania połączeń płyt gipsowo kartonowych wg. PN B 30042: WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT Ogólne zasady wykonywania Robót Wykonanie okładzin z płyt kartonowo gipsowych na ruszcie stalowym ściany i sufity Wymagania dla materiałów pomocniczych Zasady wykonywania okładzin z płyt kartonowo - gipsowych Dopuszczalne odchylenie w wykonaniu okładzin DZIAŁANIA ZWIĄZANE Z KONTROLĄ BADANIAMI ORAZ ODBIOREM WYROBÓW I ROBÓT BUDOWLANYCH Ogólne zasady kontroli jakości Kontrola jakości materiałów i wyrobów WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT BUDOWLANYCH Ogólne zasady Przedmiaru Robót Ogólne zasady Obmiaru Robót OPIS SPOSOBU ODBIORU ROBÓT BUDOWLANYCH Rodzaje odbiorów Robót Odbiór Robót zanikających i ulegających zakryciu Odbiór końcowy Odbiór okładzin z płyt kartonowo gipsowych ROZLICZANIE ROBÓT TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH DOKUMENTY ODNIESIENIA Dokumentacja projektowa Dokumenty związane Strona 2

3 1. CZĘŚĆ OGÓLNA. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT 1.1. Przedmiot Specyfikacji Technicznej. Przedmiotem niniejszej ST jest budynek Sądu Okręgowego zlokalizowany w Katowicach przy ul. Andrzeja 16/18. Niniejsza Specyfikacja Techniczna odnosi się do wymagań technicznych dotyczących wykonania i odbioru Robót, które zostaną wykonane w ramach zadania pod nazwą Wykonanie projektu aranŝacji głównej klatki schodowej oraz remontu pomieszczeń po wyprowadzeniu wytypowanych komórek z budynku Sądu Okręgowego przy ul. Andrzeja 16/18 do nowego budynku przy ul. Francuskiej Damrota dla fazy nr 1. Numer postępowania O.INW.53/ Zakres Specyfikacji. Niniejsza Specyfikacja Techniczna będzie stosowana jako dokument przetargowy przy zlecaniu i realizacji robót wymienionych w punkcie 1.1. Ustalenia zawarte w niniejszej Specyfikacji Technicznej obejmują czynności umoŝliwiające i mające na celu wykonanie prac remontowych a przewidzianych Dokumentacją Projektową Zakres robót objętych Specyfikacją. W ramach prac remontowych przewiduje się następujący zakres robót: Wykonanie ścianek działowych z płyt k-g na rusztach metalowych; Wykonanie wypełnienia ścianek działowych z wełny mineralnej. Rozwiązania techniczne stanowiące podstawę do wykonania tych Robót są przedstawione w Projekcie nr 890/06/09: Wykonanie projektu aranŝacji głównej klatki schodowej oraz remontu pomieszczeń po wyprowadzeniu wytypowanych komórek z budynku Sądu Okręgowego przy ul. Andrzeja 16/18 do nowego budynku przy ul. Francuskiej Damrota dla fazy nr 1. Numer postępowania O.INW.53/ Określenia podstawowe. Określenia podstawowe podane w niniejszej Specyfikacji Technicznej są zgodne z obowiązującymi odpowiednimi normami i ST-0 Wymagania ogólne. Strona 3

4 1.5. Ogólne wymagania dotyczące robót budowlanych. Wykonawca Robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z Dokumentacją Projektową, Specyfikacjami Technicznymi i poleceniami Inspektora Nadzoru. Wprowadzanie jakichkolwiek odstępstw od tych dokumentów wymaga akceptacji zarządzającego realizacją umowy Dokumentacja. Prace remontowe prowadzić według zaleceń zawartych w Projekcie nr 890/06/09: Wykonanie projektu aranŝacji głównej klatki schodowej oraz remontu pomieszczeń po wyprowadzeniu wytypowanych komórek z budynku Sądu Okręgowego przy ul. Andrzeja 16/18 do nowego budynku przy ul. Francuskiej Damrota dla fazy nr 1. Numer postępowania O.INW.53/ Zabezpieczenie Terenu Budowy. Zabezpieczenie terenu budowy zgodne z wymaganiami ST 0 Wymagania ogólne Ochrona przeciwpoŝarowa Ochrona środowiska w czasie wykonywania Robót Bezpieczeństwo i higiena pracy Zaplecze dla potrzeb wykonawcy Ogrodzenia Zabezpieczenie interesów osób trzecich. 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH Ogólne wymagania dotyczące materiałów. Strona 4

5 2.2. Transport, przechowywanie i składowanie materiałów Rodzaj zastosowanych materiałów Płyty wełny mineralnej Płyty: gr. 15 cm; Współczynnik przewodzenia ciepła: λ obl = 0,035W/m2K; Wymiary płyt: 1000 x 600 mm; ObciąŜenie charakterystyczne cięŝarem własnym: 0,35 kn/m3; Krótkotrwała nasiąkliwość wodą: 0,3 kg/m3; Klasyfikacja ogniowa: wyrób niepalny; Płyty kartonowo gipsowe. Rodzaj płyt płyty kartonowo gipsowe zwykłe (GKB); Grubość płyt 12,5 mm; Wymiary płyt 120 x 260 cm; Współczynnik przewodności cieplnej λ = 0,21 W/mK; Rodzaj krawędzi krawędź półokrągła spłaszczona; Akcesoria do montaŝu płyt kartonowo gipsowych. Profile nośne 60 / 27; Profile przyścienne 28/27; Kształtowniki stalowe profilowane U 100x0,75; U 55x0,75; C 100x0,75; Wieszaki w 60 x 60; Wkręty do montaŝu płyt kartonowo gipsowych 3,5 x 25 mm fosforanowane; Łączniki wzdłuŝne i krzyŝowe; Biała masa szpachlowa o przedłuŝonym czasie wiązania do wykonywania gładzi gipsowych i szpachlowania połączeń płyt gipsowo kartonowych wg. PN B 30042:1997. Proporcje mieszanki 13,75 l wody na 25 kg zaprawy; Czas gotowości do pracy ok. 2 godziny; Czas otwarty pracy ok. 15 minut; Przyczepność min. 0,50 MPa; Temperatura przygotowania od +5 o C do +25 o C; Gęstość w stanie suchym ok. 1,0 g/cm 3 ; Max. grubość jednej warstwy 2 mm; Strona 5

6 3. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN. 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT Ogólne zasady wykonywania Robót Wykonanie okładzin z płyt kartonowo gipsowych na ruszcie stalowym ściany i sufity Wymagania dla materiałów pomocniczych. Wkręty samogwintujące do mocowania płyt okładzinowych do elementów metalowych powinny mieć średnicę 3,5 mm i długość 25 mm. Wkręty powinny być fosforanowane. Wkręty muszą przenikać profile blaszane na głębokość większą niŝ 10 mm. Stalowe elementy rusztu powinny być zabezpieczone antykorozyjnie Zasady wykonywania okładzin z płyt kartonowo - gipsowych. Rozstaw wkrętów powinien być nie większy niŝ 17 cm (sufity), na ścianach nie większy niŝ 30 cm, a ich odległość od krawędzi powinna wynosić: 10 mm od krawędzi pokrytych kartonem; 15 mm od krawędzi bez powłoki kartonowej. Mocowanie okładziny na wkręty bez spoinowania styków płyt naleŝy wykonywać w temperaturze nie niŝszej niŝ 5 o C. Mocowanie płyt na wkręty, lecz z wykonaniem spoinowania naleŝy wykonywać w przy temperaturze w pomieszczeniu nie niŝszej niŝ 15 o C i wilgotności powietrza nie większej niŝ 60 %. Płyty gipsowo kartonowe naleŝy przecinać mechanicznie piłą tarczową, ręcznie piłą otwornicą lub ostrym noŝem. Wykończenie naroŝy i obrzeŝy powinno być wykonane zgodnie z dokumentacją techniczną. W miejscach naraŝonych na uszkodzenia mechaniczne naleŝy stosować listwy ochronne kątowniki perforowane ocynkowane. MontaŜ profili ozdobnych wg. wytycznych dostawcy profili. Płyty kartonowo gipsowe naleŝy rozmieszczać z wzajemnym przesunięciem styków (niedopuszczalne jest tworzenie styków krzyŝowych). Strona 6

7 Powierzchnie okładzin z płyt kartonowo gipsowych powinny być wykończone powłoką malarską z farb emulsyjnych. Temperatura pomieszczenia podczas wykonywania okładzin powinna wynosić, co najmniej + 5 o C Dopuszczalne odchylenie w wykonaniu okładzin. Odchylenie powierzchni okładzin z płyt kartonowo gipsowych od płaszczyzny i odchylenie krawędzi od linii prostej nie powinny być większe niŝ 1 mm/m. 6. DZIAŁANIA ZWIĄZANE Z KONTROLĄ BADANIAMI ORAZ ODBIOREM WYROBÓW I ROBÓT BUDOWLANYCH Ogólne zasady kontroli jakości Kontrola jakości materiałów i wyrobów. 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT BUDOWLANYCH Ogólne zasady Przedmiaru Robót. Podstawową jednostką przedmiaru dla prac objętych niniejszą ST jest 1 m2 powierzchni wykonanych okładzin z płyt k-g Ogólne zasady Obmiaru Robót. 8. OPIS SPOSOBU ODBIORU ROBÓT BUDOWLANYCH Rodzaje odbiorów Robót Odbiór Robót zanikających i ulegających zakryciu Odbiór końcowy Odbiór okładzin z płyt kartonowo gipsowych. NaleŜy sprawdzić zlicowanie metalowych elementów rusztu pod montaŝ okładziny z płyt kartonowo gipsowych. Strona 7

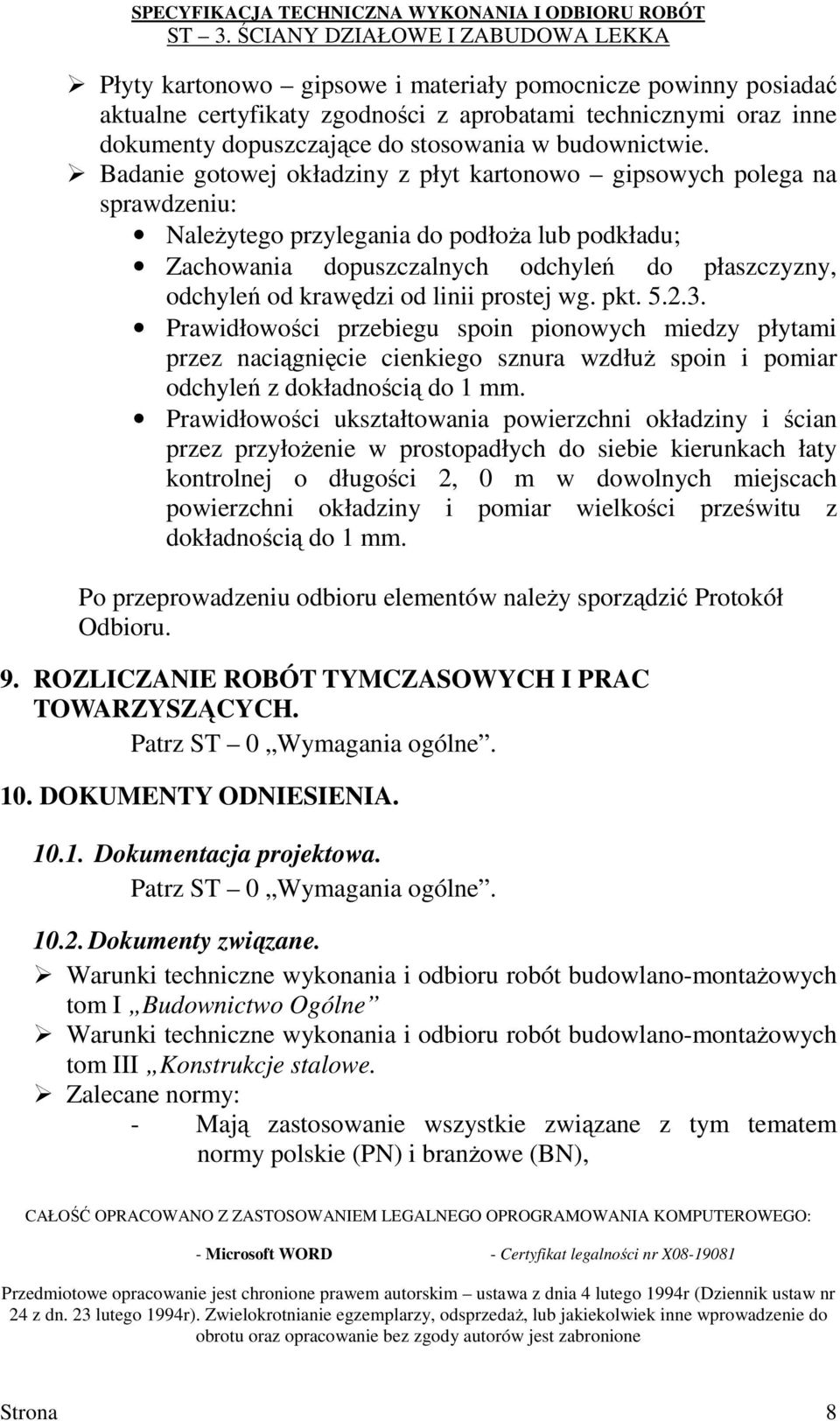

8 Płyty kartonowo gipsowe i materiały pomocnicze powinny posiadać aktualne certyfikaty zgodności z aprobatami technicznymi oraz inne dokumenty dopuszczające do stosowania w budownictwie. Badanie gotowej okładziny z płyt kartonowo gipsowych polega na sprawdzeniu: NaleŜytego przylegania do podłoŝa lub podkładu; Zachowania dopuszczalnych odchyleń do płaszczyzny, odchyleń od krawędzi od linii prostej wg. pkt Prawidłowości przebiegu spoin pionowych miedzy płytami przez naciągnięcie cienkiego sznura wzdłuŝ spoin i pomiar odchyleń z dokładnością do 1 mm. Prawidłowości ukształtowania powierzchni okładziny i ścian przez przyłoŝenie w prostopadłych do siebie kierunkach łaty kontrolnej o długości 2, 0 m w dowolnych miejscach powierzchni okładziny i pomiar wielkości prześwitu z dokładnością do 1 mm. Po przeprowadzeniu odbioru elementów naleŝy sporządzić Protokół Odbioru. 9. ROZLICZANIE ROBÓT TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH. 10. DOKUMENTY ODNIESIENIA Dokumentacja projektowa Dokumenty związane. Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych tom I Budownictwo Ogólne Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych tom III Konstrukcje stalowe. Zalecane normy: - Mają zastosowanie wszystkie związane z tym tematem normy polskie (PN) i branŝowe (BN), CAŁOŚĆ OPRACOWANO Z ZASTOSOWANIEM LEGALNEGO OPROGRAMOWANIA KOMPUTEROWEGO: - Microsoft WORD - Certyfikat legalności nr X Przedmiotowe opracowanie jest chronione prawem autorskim ustawa z dnia 4 lutego 1994r (Dziennik ustaw nr 24 z dn. 23 lutego 1994r). Zwielokrotnianie egzemplarzy, odsprzedaŝ, lub jakiekolwiek inne wprowadzenie do obrotu oraz opracowanie bez zgody autorów jest zabronione Strona 8
