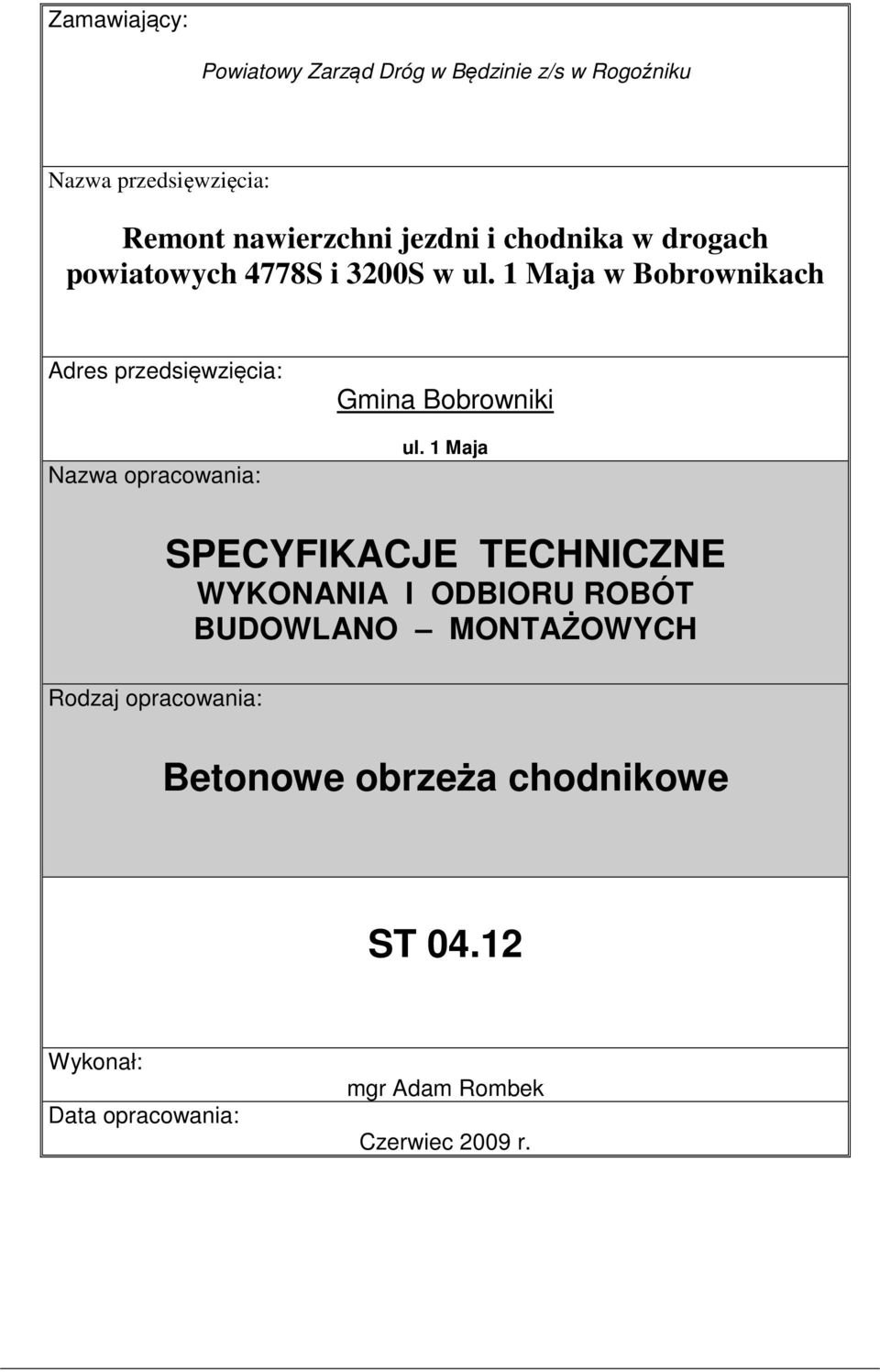

1 Zamawiający: Powiatowy Zarząd Dróg w Będzinie z/s w Rogoźniku Nazwa przedsięwzięcia: Remont nawierzchni jezdni i chodnika w drogach powiatowych 4778S i 3200S w ul. 1 Maja w Bobrownikach Adres przedsięwzięcia: Nazwa opracowania: Gmina Bobrowniki ul. 1 Maja Rodzaj opracowania: SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANO MONTAŻOWYCH Betonowe obrzeża chodnikowe ST Wykonał: Data opracowania: mgr Adam Rombek Czerwiec 2009 r.

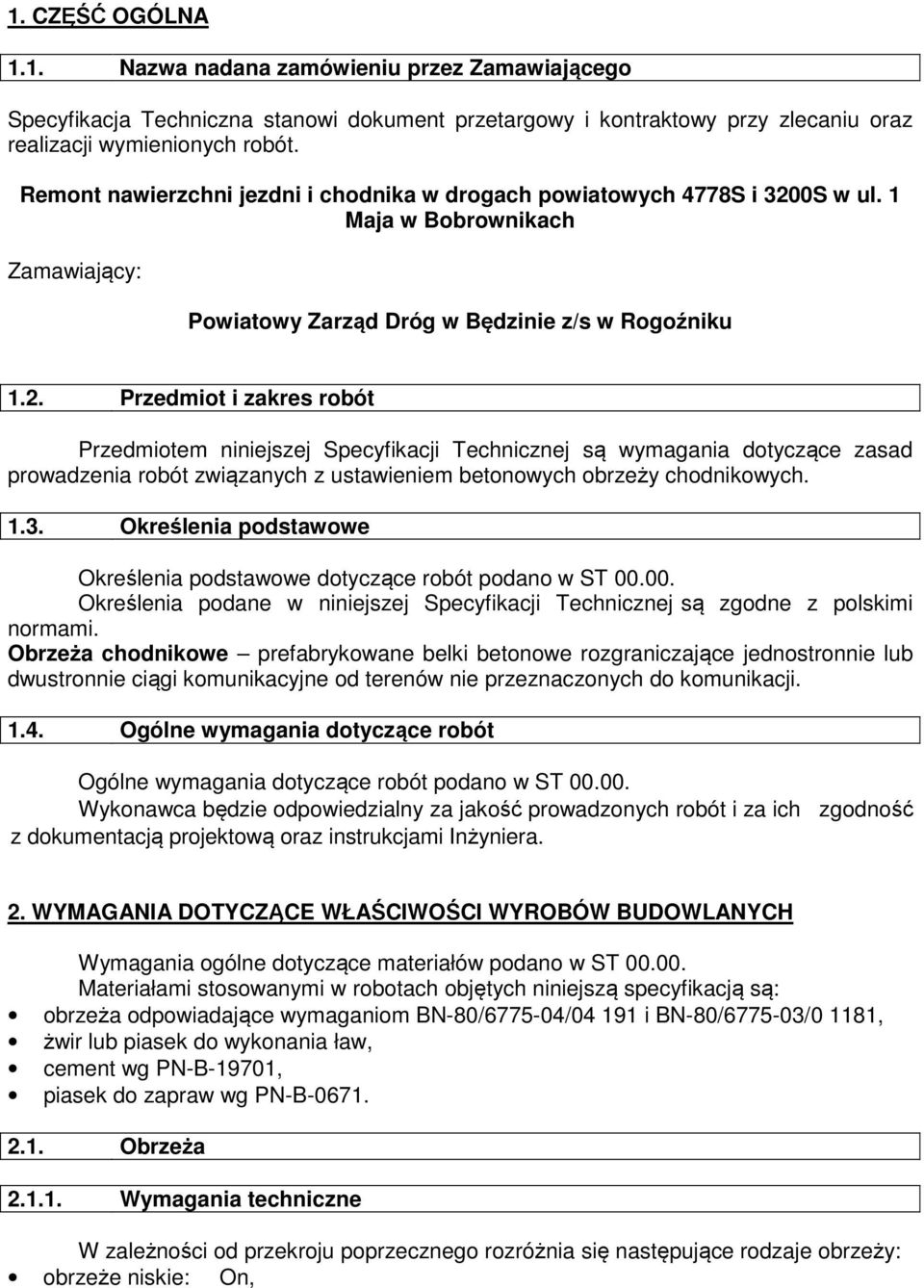

2 1. CZĘŚĆ OGÓLNA 1.1. Nazwa nadana zamówieniu przez Zamawiającego Specyfikacja Techniczna stanowi dokument przetargowy i kontraktowy przy zlecaniu oraz realizacji wymienionych robót. Remont nawierzchni jezdni i chodnika w drogach powiatowych 4778S i 3200S w ul. 1 Maja w Bobrownikach Zamawiający: Powiatowy Zarząd Dróg w Będzinie z/s w Rogoźniku 1.2. Przedmiot i zakres robót Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące zasad prowadzenia robót związanych z ustawieniem betonowych obrzeży chodnikowych Określenia podstawowe Określenia podstawowe dotyczące robót podano w ST Określenia podane w niniejszej Specyfikacji Technicznej są zgodne z polskimi normami. Obrzeża chodnikowe prefabrykowane belki betonowe rozgraniczające jednostronnie lub dwustronnie ciągi komunikacyjne od terenów nie przeznaczonych do komunikacji Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST Wykonawca będzie odpowiedzialny za jakość prowadzonych robót i za ich zgodność z dokumentacją projektową oraz instrukcjami Inżyniera. 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH Wymagania ogólne dotyczące materiałów podano w ST Materiałami stosowanymi w robotach objętych niniejszą specyfikacją są: obrzeża odpowiadające wymaganiom BN-80/ / i BN-80/ /0 1181, żwir lub piasek do wykonania ław, cement wg PN-B-19701, piasek do zapraw wg PN-B Obrzeża Wymagania techniczne W zależności od przekroju poprzecznego rozróżnia się następujące rodzaje obrzeży: obrzeże niskie: On,

3 Przykład oznaczenia betonowego obrzeża chodnikowego niskiego (On) o wymiarach 6x20x75cm gat. 1: obrzeże On - I/6/20/75 wg BN-80/ /04. Kształt obrzeży betonowych przedstawiono na rysunku, a wymiary oraz odchyłki w tabelach. Tabela 1. Wymiary obrzeży Rys. 1 Kształt betonowego obrzeża chodnikowego Rodzaj obrzeża Wymiary obrzeży, cm 1 b h r On Tabela 2. Dopuszczalne odchyłki wymiarów obrzeży Rodzaj wymiaru Dopuszczalna odchyłka, mm Gatunek 1 Gatunek 2 l ± 8 ± 12 b, h ± 3 ± 3 Powierzchnie obrzeży będą wolne od rys, pęknięć i ubytków betonu, o fakturze z formy lub zatartej. Krawędzie elementów będą równe i proste. Dopuszczalne wady oraz uszkodzenia powierzchni i krawędzi elementów nie przekroczą wartości podanych w tabeli 3. Tabela 3. Dopuszczalne wady i uszkodzenia obrzeży Rodzaj wad i uszkodzeń Wklęsłość lub wypukłość powierzchni i krawędzi w mm Szczerby ograniczających powierzchnie i uszkodzenia górne (ścieralne) krawędzi i naroży ograniczających pozostałe Składowanie Dopuszczalna wielkość wad i uszkodzeń Gatunek 1 Gatunek niedopuszczalne powierzchnie: liczba, max 2 2 długość, mm, max głębokość, mm, max 6 10 Betonowe obrzeża chodnikowe będą mogły być przechowywane na składowiskach otwartych, posegregowane według rodzajów i gatunków. Betonowe obrzeża chodnikowe będą układane z zastosowaniem podkładek i przekładek drewnianych o wymiarach co najmniej: grubość 2,5 cm., szerokość 5 cm. długość minimum 5 cm większa niż szerokość obrzeża.

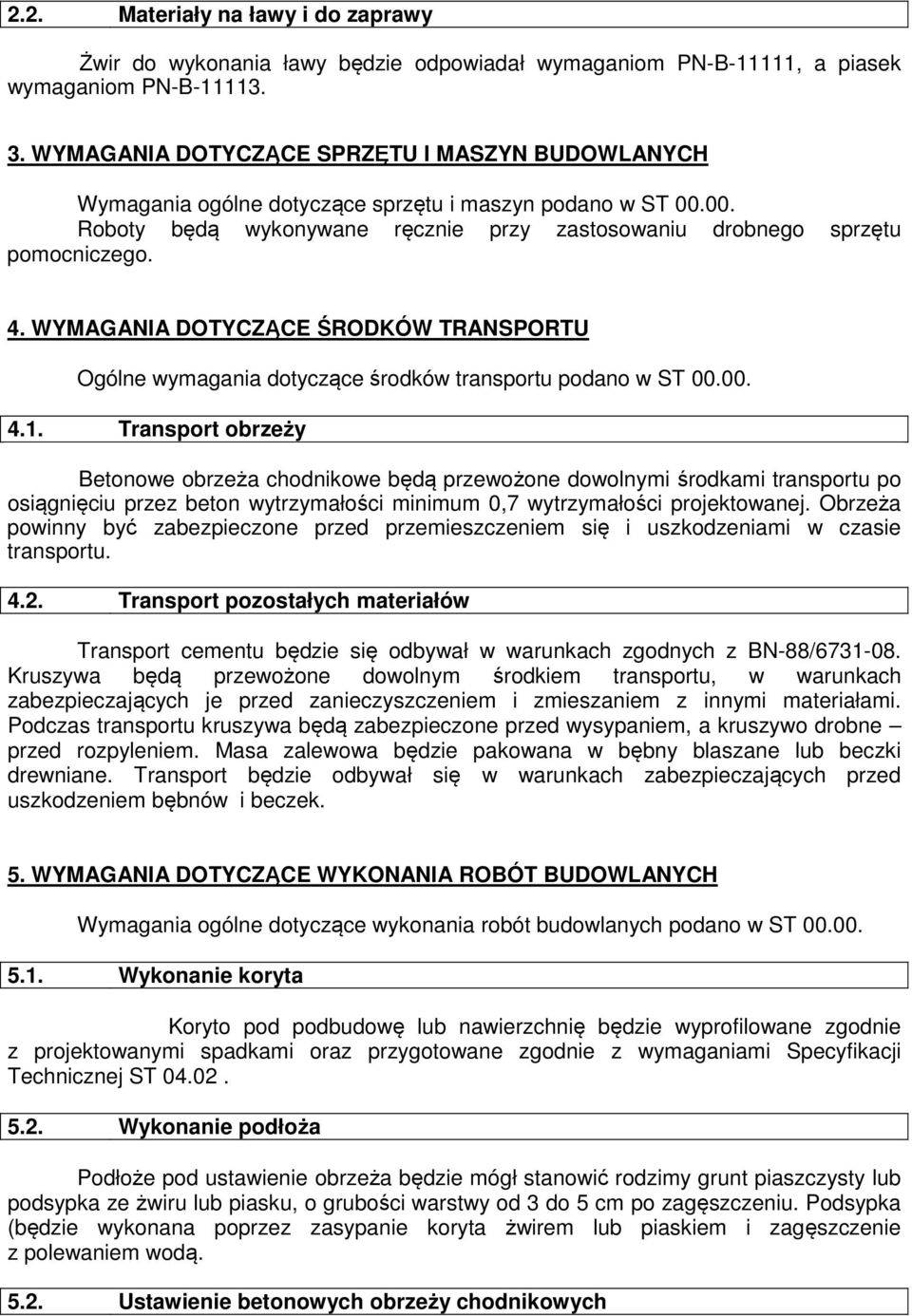

4 2.2. Materiały na ławy i do zaprawy Żwir do wykonania ławy będzie odpowiadał wymaganiom PN-B-11111, a piasek wymaganiom PN-B WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN BUDOWLANYCH Wymagania ogólne dotyczące sprzętu i maszyn podano w ST Roboty będą wykonywane ręcznie przy zastosowaniu drobnego sprzętu pomocniczego. 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU Ogólne wymagania dotyczące środków transportu podano w ST Transport obrzeży Betonowe obrzeża chodnikowe będą przewożone dowolnymi środkami transportu po osiągnięciu przez beton wytrzymałości minimum 0,7 wytrzymałości projektowanej. Obrzeża powinny być zabezpieczone przed przemieszczeniem się i uszkodzeniami w czasie transportu Transport pozostałych materiałów Transport cementu będzie się odbywał w warunkach zgodnych z BN-88/ Kruszywa będą przewożone dowolnym środkiem transportu, w warunkach zabezpieczających je przed zanieczyszczeniem i zmieszaniem z innymi materiałami. Podczas transportu kruszywa będą zabezpieczone przed wysypaniem, a kruszywo drobne przed rozpyleniem. Masa zalewowa będzie pakowana w bębny blaszane lub beczki drewniane. Transport będzie odbywał się w warunkach zabezpieczających przed uszkodzeniem bębnów i beczek. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH Wymagania ogólne dotyczące wykonania robót budowlanych podano w ST Wykonanie koryta Koryto pod podbudowę lub nawierzchnię będzie wyprofilowane zgodnie z projektowanymi spadkami oraz przygotowane zgodnie z wymaganiami Specyfikacji Technicznej ST Wykonanie podłoża Podłoże pod ustawienie obrzeża będzie mógł stanowić rodzimy grunt piaszczysty lub podsypka ze żwiru lub piasku, o grubości warstwy od 3 do 5 cm po zagęszczeniu. Podsypka (będzie wykonana poprzez zasypanie koryta żwirem lub piaskiem i zagęszczenie z polewaniem wodą Ustawienie betonowych obrzeży chodnikowych

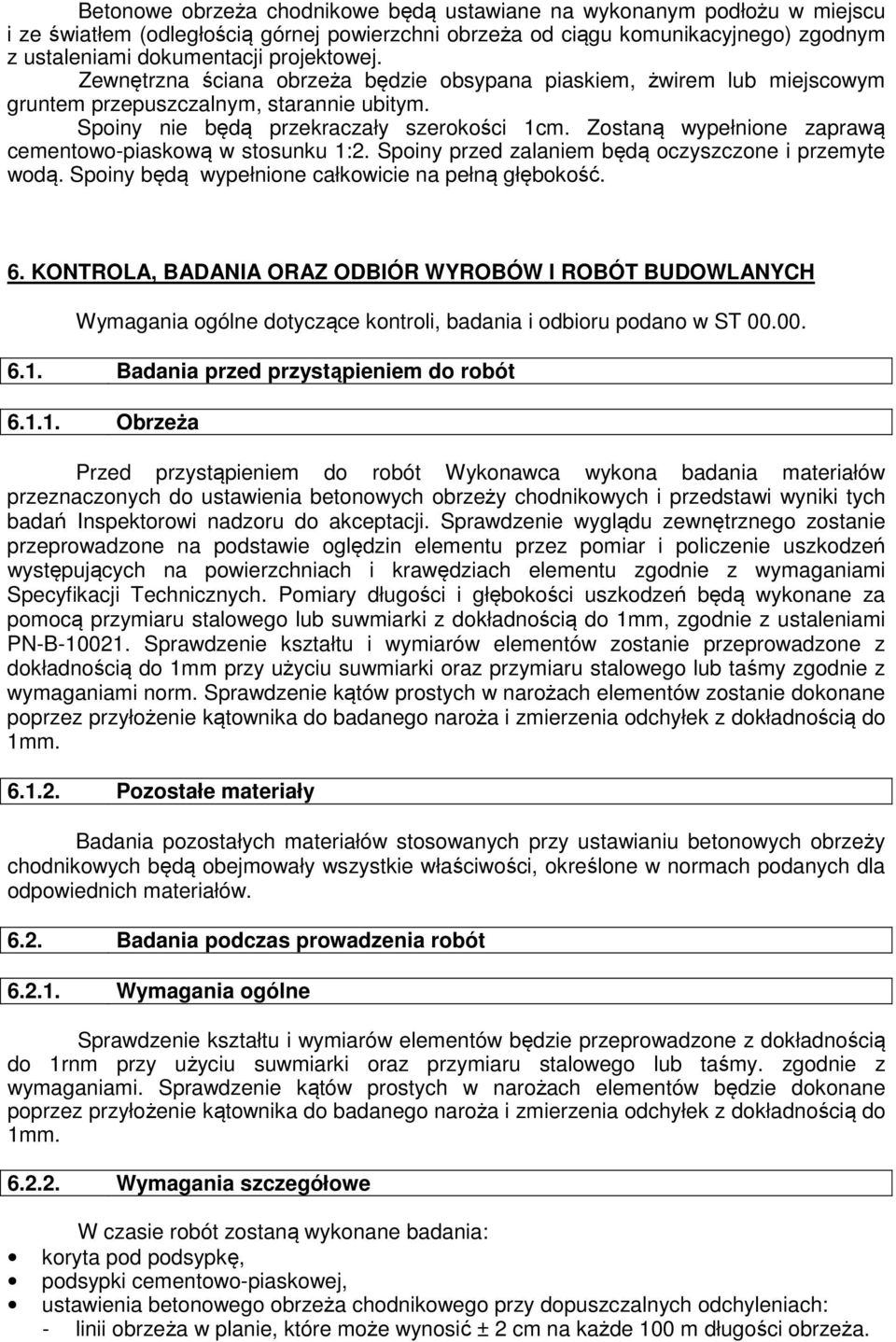

5 Betonowe obrzeża chodnikowe będą ustawiane na wykonanym podłożu w miejscu i ze światłem (odległością górnej powierzchni obrzeża od ciągu komunikacyjnego) zgodnym z ustaleniami dokumentacji projektowej. Zewnętrzna ściana obrzeża będzie obsypana piaskiem, żwirem lub miejscowym gruntem przepuszczalnym, starannie ubitym. Spoiny nie będą przekraczały szerokości 1cm. Zostaną wypełnione zaprawą cementowo-piaskową w stosunku 1:2. Spoiny przed zalaniem będą oczyszczone i przemyte wodą. Spoiny będą wypełnione całkowicie na pełną głębokość. 6. KONTROLA, BADANIA ORAZ ODBIÓR WYROBÓW I ROBÓT BUDOWLANYCH Wymagania ogólne dotyczące kontroli, badania i odbioru podano w ST Badania przed przystąpieniem do robót Obrzeża Przed przystąpieniem do robót Wykonawca wykona badania materiałów przeznaczonych do ustawienia betonowych obrzeży chodnikowych i przedstawi wyniki tych badań Inspektorowi nadzoru do akceptacji. Sprawdzenie wyglądu zewnętrznego zostanie przeprowadzone na podstawie oględzin elementu przez pomiar i policzenie uszkodzeń występujących na powierzchniach i krawędziach elementu zgodnie z wymaganiami Specyfikacji Technicznych. Pomiary długości i głębokości uszkodzeń będą wykonane za pomocą przymiaru stalowego lub suwmiarki z dokładnością do 1mm, zgodnie z ustaleniami PN-B Sprawdzenie kształtu i wymiarów elementów zostanie przeprowadzone z dokładnością do 1mm przy użyciu suwmiarki oraz przymiaru stalowego lub taśmy zgodnie z wymaganiami norm. Sprawdzenie kątów prostych w narożach elementów zostanie dokonane poprzez przyłożenie kątownika do badanego naroża i zmierzenia odchyłek z dokładnością do 1mm Pozostałe materiały Badania pozostałych materiałów stosowanych przy ustawianiu betonowych obrzeży chodnikowych będą obejmowały wszystkie właściwości, określone w normach podanych dla odpowiednich materiałów Badania podczas prowadzenia robót Wymagania ogólne Sprawdzenie kształtu i wymiarów elementów będzie przeprowadzone z dokładnością do 1rnm przy użyciu suwmiarki oraz przymiaru stalowego lub taśmy. zgodnie z wymaganiami. Sprawdzenie kątów prostych w narożach elementów będzie dokonane poprzez przyłożenie kątownika do badanego naroża i zmierzenia odchyłek z dokładnością do 1mm Wymagania szczegółowe W czasie robót zostaną wykonane badania: koryta pod podsypkę, podsypki cementowo-piaskowej, ustawienia betonowego obrzeża chodnikowego przy dopuszczalnych odchyleniach: - linii obrzeża w planie, które może wynosić ± 2 cm na każde 100 m długości obrzeża.

6 - niwelety górnej płaszczyzny obrzeża, które może wynosić ±1 cm na każde 100 m długości obrzeża. - wypełnienia spoin, sprawdzane co 10 metrów, które powinno wykazywać całkowite wypełnienie badanej spoiny na pełną głębokość. 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT Wymagania ogólne dotyczące przedmiaru i obmiaru robót podano w ST Jednostką obmiarową jest 1m (metr) ustawionego betonowego obrzeża chodnikowego. 8. ODBIORY ROBÓT BUDOWLANYCH Wymagania ogólne dotyczące odbiorów robót podano w ST Roboty będą uznane za wykonane zgodnie z dokumentacją projektową, Specyfikacjami Technicznymi i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem podanych tolerancji dadzą wyniki pozytywne. Odbiorowi robót zanikających i ulegających zakryciu będą podlegały: wykonanie koryta pod obrzeże wykonanie podsypki. 9. ROZLICZENIE ROBÓT Wymagania ogólne dotyczące rozliczenia robót podano w ST Cena wykonania 1m betonowego obrzeza chodnikowego będzie obejmowała: prace pomiarowe i roboty przygotowawcze. dostarczenie materiałów, wykonanie koryta. rozścielenie i ubicie podsypki, ustawienie obrzeża. wypełnienie spoin. obsypanie zewnętrznej ściany obrzeża, wykonanie badań i pomiarów wymaganych w specyfikacji technicznej. 10. DOKUMENTY ODNIESIENIA Dokumentacja projektowa Zestawienie dokumentacji projektowej podano w ST Normy, akty prawne, aprobaty techniczne i inne dokumenty i ustalenia techniczne 1. PN-B Roboty ziemne budowlane 2. PN-B Beton zwykły 3. PN-B Kruszywo mineralne. Piasek do betonów i zapraw 4. PN-B Prefabrykaty budowlane z betonu. Metody pomiaru cech geometrycznych 5. PN-B Kruszywo mineralne. Kruszywa naturalne do nawierzchni drogowych. Żwir i mieszanka

7 6. PN-B Kruszywo mineralne. Kruszywa naturalne do nawierzchni drogowych. Piasek 7. PN-B Cement. Cement powszechnego użytku. Skład, wymagania i ocena zgodności 8. BN-80/ /01 Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Wspólne wymagania i badania 9. BN-80/ /04 Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Krawężniki i obrzeża.
