1 Numer sprawy: CIOR1/55/303/08 Załącznik Nr 4 do SIWZ Zadanie nr 2 OPIS TECHNICZNY MEBLI Urząd Pocztowy Białystok 28 ul. Ekologiczna Lada pocztowa 1.1 Blat roboczy główny Blat wykonany z płyty SSV w kolorze jasnobeŝowym (zbliŝonym do kolorystyki buk) o grubości 28 mm długości 195 cm i szerokości 60 cm ułoŝony na wysokości 75 cm (góra blatu), z podcięciem od strony pracownika (według załącznika nr.1 ) i oparty na zabudowie lady (poz. 1.5) oraz szafkach. Blat roboczy główny na stanowisku 1 i 2 o takich samych wymiarach. Na 3 stanowisku blat wysunięty o 15 cm na salę operacyjną o wymiarach 195 cm długość i 70 cm szerokość. Na kaŝdym stanowisku w blacie znajduje się otwór przelotowy na przewody, a pod blatem umiejscowiona jest wysuwana półka na klawiaturę. 1.2 Blat roboczy paczkowy + szafka a. Blat znajdujący się pomiędzy 2 a 3 stanowiskiem roboczym Blat wykonany z płyty SSV w kolorze jasnobeŝowym o grubości 28 mm. Blat o szerokości 80 cm i długości 140 cm z zaokrąglonymi naroŝnikami wysunięty na salę operacyjną o 15 cm. Blat na wysokości 75 cm (góra blatu), oparty na zabudowie szafki umiejscowionej pod blatem oraz na zabudowie lady (poz. 1.5). Blat połączony z blatem roboczym głównym (poz. 1.1). Szafka (wbudowana) na cokole wys. 50 mm umiejscowiona pod blatem paczkowym o wymiarach ok. 70x120x72cm (gł. x szer. x wys.) z drzwiczkami przesuwnymi znajdującymi się po obu stronach szafki. Całość z płyty meblowej o grubości 18 mm, okleina w kolorze buk. W środku znajduje się jedna półka. Dostęp do szafki z trzeciego stanowiska z drzwiczkami zamykanymi na zamek. b. Blat znajdujący się pomiędzy ścianką a 1 stanowiskiem roboczym Blat wykonany z płyty SSV w kolorze jasnobeŝowym o grubości 28 mm. Blat o szerokości 80 cm i długości 140 cm wysunięty na salę operacyjną o 30 cm z zaokrąglonymi naroŝnikami (od strony blatu roboczego). Blat na wysokości 75 cm (góra blatu), oparty na zabudowie lady (poz. 1.5) oraz na szafce. Blat połączony z blatem roboczym głównym (poz. 1.1) Szafka na cokole wys. 50 mm znajdująca się pod blatem paczkowym ( wbudowana ) o wymiarach ok. 75x105x72cm (gł. x szer. x wys.) z drzwiczkami

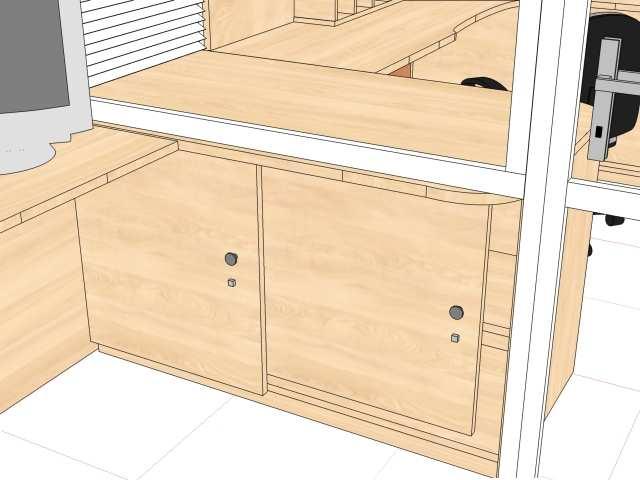

2 przesuwnymi. Całość z płyty meblowej o grubości 18 mm, okleina w kolorze buk. W środku znajduje się jedna półka. 1.3 Blat klienta Blat wykonany z płyty SSV w kolorze jasnobeŝowym o grubości 28 mm. Blat o szerokości 40 cm i długości 195 cm. Blat ułoŝony niesymetrycznie na zabudowie lady od strony klienta wystaje na 15 cm, od strony stanowiska pocztowego wystaje na 20 cm. Blat klienta na stanowisku 1 i 2 o takich samych wymiarach (newralgiczne naroŝniki zaokrąglone). 1.4 Blat roboczy pomocniczy + szafka a. Blat na 2 stanowisku roboczym Blat w kolorze jasnobeŝowym o wymiarach 50x60 cm i grubości 28 mm na wysokości 75 cm (góra blatu). UłoŜony dłuŝszą krawędzią do blatu roboczego na stanowisku 1 i połączony z blatem roboczym stanowiska 2. Szafka na cokole wys. 50 mm znajdująca się pod blatem pomocniczym wsunięta pod blat roboczy ( wbudowana ) o wymiarach ok. 45x120x72cm (gł. x szer. x wys.) z drzwiczkami przesuwnymi. Całość z płyty meblowej o grubości 18 mm, okleina w kolorze buk. W środku znajduje się jedna półka. b. Blat na 3 stanowisku roboczym Blat w kolorze jasnobeŝowym, o wymiarach 50 cm szerokość i ok. 220 cm długość (długość dopasowana do wolnej przestrzeni) grubości 28 mm. UłoŜony na szafkach pod ścianą na wysokości 75 cm (góra blatu) i połączony z blatem roboczym. Pod blatem pomocniczym na całej długości znajdują się szafki na cokole wys. 50 mm wsunięte pod blat roboczy ( wbudowane ) o wymiarach ok. 45x270x72cm (gł. x szer. x wys.) z drzwiczkami ok. 5 szt. (60 cm) przesuwnymi zamykanymi na zamek. Całość z płyty meblowej o grubości 18 mm, okleina w kolorze buk. W środku na wysokości znajduje się jedna półka. 1.5 Zabudowa lady a. zabudowa lady stanowisko 1 Zabudowa lady pocztowej z płyty meblowej grubości 20 mm, w kolorze okleiny buk, odgradzająca przestrzeń klientów od zaplecza i podtrzymująca blaty. Wymiary: długość 275 cm, wysokość 107 cm. W miejscu blatu paczkowego i Ŝaluzji zabudowa obniŝona do 72 cm. Zabudowa lady ( ściana frontowa ) wzmocniona blachą grubości 1 mm zabezpieczoną antykorozyjnie umiejscowioną pomiędzy dwoma płytami meblowymi (całość o gr. 41 mm). b. zabudowa lady stanowisko 2 i 3 Zabudowa lady pocztowej z płyty meblowej grubości 20 mm, w kolorze okleiny buk, odgradzająca przestrzeń klientów od zaplecza i podtrzymująca blaty. Wymiary: długość 470 cm, wysokość 107 cm. W miejscu blatu paczkowego, Ŝaluzji i stanowiska nr.3 zabudowa obniŝona do 72 cm. Zabudowa lady na 2 stanowisku ( ściana frontowa ) wzmocniona blachą grubości 1 mm zabezpieczoną antykorozyjnie umiejscowioną pomiędzy dwoma płytami meblowymi (całość o gr. 41 mm).

3 Przekrój lady 2. Zabudowa giszetowa System giszetów aluminiowych Econoline w kolorze anodowanego aluminium. System mocowany do blatów, z profili o szerokości ok. 50 mm, tworzących przegrodę pomiędzy klientem a pracownikiem. Górna krawędź wszystkich giszetów na wysokości 210 cm od posadzki. System oparty i mocowany do blatów, w odległości 15 cm od krawędzi blatu górnego (licząc od sali operacyjnej). Podzielony na 2 stanowiska o takich samych wymiarach i składający się z 3 segmentów: zabudowa giszetowa wąska 2x, zabudowa giszetowa szeroka. W zabudowie giszetowej znajdują się dwie Ŝaluzje. Pierwsza Ŝaluzja umiejscowiona jest na pierwszym stanowisku paczkowym między ścianką a zabudową giszetową wąską, druga pomiędzy 2 a 3 stanowiskiem roboczym. Całość według załączonego rzutu. a. zabudowa giszetowa na pierwszym stanowisku Pierwszy segment wąski (pomiędzy Ŝaluzją a zabudową giszetową szeroką) o szerokości 50 cm i wysokości 100 cm (razem z szerokością profili) w całości wypełniony szybą antywłamaniową P2. Drugi segment szeroki znajdujący się centralnie pomiędzy segmentami wąskimi o szerokości 95 cm i wysokości 100 cm (razem z szerokością profili) wypełniony szybą antywłamaniową P2. Na całej szerokości segmentu naleŝy pozostawić wolną przestrzeń pomiędzy blatem górnym a szybą o wysokości 8 cm. Dolna krawędź szyby szlifowana na okrągło. Trzeci segment wąski o szerokości 50 cm i wysokości 100 cm (razem z szerokością profili) w całości wypełniony szybą antywłamaniową P2.

4 b. zabudowa giszetowa na drugim stanowisku roboczym identyczna jak na pierwszym stanowisku. Segment giszetu łączący pierwsze okienko z drugim ustawiony prostopadle względem giszetów na pierwszym i drugim okienku. Wysokości 100 cm szerokości około 60 cm dostosowany do wolnej przestrzeni, wypełniony szybą antywłamaniową P2. c. zabudowa giszetowa na trzecim stanowisku roboczym Zabudowa w formie ścianki odgradzającej stanowisko 2 od 3 składająca się z czterech segmentów. Pierwszy segment wysunięty na salę operacyjną o wym. 50 cm szerokość i 210 cm wysokość. Drugi segment zawieszony nad blatem roboczym o wymiarach ok. 130 cm szerokość i 135 cm wysokość. Trzeci segment to drzwi lewe otwierane na trzecie stanowisko robocze zamykane na zamek systemowy. Drzwi o wymiarach 90 cm szerokość i 210 cm wysokość. Czwarty segment znajdujący się pomiędzy drzwiami a ścianą o wymiarach 80 cm szerokość i 210 wysokość. Wszystkie segmenty wypełnione szybą antywłamaniową P2. (Wszystko według załącznika nr.2) d. Ŝaluzja aluminiowa antywłamaniowa. Podnoszona Ŝaluzja biała zamykana na zamek o wymiarach otworu do zasłonięcia: szer. 80 cm, wysokość 135 cm. Otwierana tylko od środka stanowiska pocztowego. śaluzja wchodzi w skład zabudowy giszetowej. 3. Szafa skrytkowa Szafa z 36 skrytkami w postaci konstrukcji metalowej z blachy wzmocnionej szkieletem z profili stalowych, lakierowana proszkowo na kolor granatowy. Skrytki o wymiarach: szerokość 120 mm, wysokość 140 mm, głębokość 360 mm w ilości 12szt. ( dwa kolejne rzędy) oraz skrytki o wymiarach: szerokość 242 mm, wysokość 140 mm, głębokość 360 mm w ilości 24szt. KaŜda skrytka posiada drzwiczki przednie wyposaŝone w zamek cylindryczny ryglowany jednopunktowo otwierany kluczem, czytelną tabliczkę identyfikacyjną z numerem skrytki oraz otwory umoŝliwiające wgląd. Cała szafa o wymiarach ok. 770x1450x360 mm (szer. x wys. x głęb.) ustawiona i umocowana na stałe na wysokości 300 mm od podłogi pomiędzy ścianą a regałem wystawowym. Wolna przestrzeń do wys mm zabudowana płytą meblową w kolorze buk. Szafa skrytkowa od strony zaplecza zamykana podwójnymi drzwiczkami na zawiasach wyposaŝonych w zamek. Drzwiczki z płyty meblowej o gr. 20 mm (400 zł). 4. Krzesło obrotowe PKWiU nr Krzesło obrotowe stanowiące wyposaŝenie stanowiska komputerowego powinno spełniać warunki określone w załączniku do Rozporządzenia Ministra Pracy i Polityki Socjalnej z r. (Dz. U. 148 poz. 973) pkt 5.1 i 5.2. Charakterystyka krzesła obrotowego: 1/ Podstawa krzesła z kształtowników stalowych w osłonach nylonowych i z wymiennymi gniazdami mocowania kółek. 2/ Kółka samohamowne do parkietów i powierzchni twardych kółka pokryte cienką gumową oponą zabezpieczającą przed zadrapaniem powierzchni po której porusza się krzesło, kółka pod naciskiem siedzącego poruszają się swobodnie, a po podniesieniu się uŝytkownika z krzesła następuje automatycznie blokada kółek. 3/ Podnośnik pneumatyczny w osłonie.

5 4/ Siedzisko - mocowanie podłokietników do szkieletu za pomocą śrub metalowych wkręcanych do tulejek metalowych mocowanych do sklejki, siedzisko osłonięte od spodu maskownicą wykonaną z tworzywa sztucznego, siedzisko z gąbki grubość formatki co najmniej 40 mm. 5/ Oparcie oparcie osłonięte maskownicą wykonaną z tworzywa sztucznego, oparcie z gąbki grubość formatki co najmniej 40 mm, oparcie ergonomiczne wyprofilowane (dodatkowa formatka z gąbki pod lędźwie). 6/ Obicie materiał tapicerka w kolorach podstawowych (granat, brąz, szary, zielony). Termin gwarancji liczony będzie od daty podpisania protokołu odbioru dostawy. Usterki zgłoszone w okresie gwarancji usuwane winny być w terminie 14 dni od zgłoszenia. Atest wytrzymałościowy krzesła (świadectwo badań wytrzymałościowych) z wynikiem pozytywnym. Dopuszczalne obciąŝenie dla podnośnika pneumatycznego do 120 kg. Dopuszczalne obciąŝenie dla podstawy siedziska (blacha) do 120 kg. 5. Szafa aktowa Szafa z płyty meblowej gr. 18 mm, plecy z płyty pilśniowej twardej laminowanej, drzwi na zawiasach zamykane na zamek + dwa uchwyty, w środku półki co ok. 35cm. Szafa o wymiarach szer mm, wys mm, głębokość 400 mm. Szafa na cokole wysokości 50 mm. 6. Blat listonoszy Blat w kolorze jasnobeŝowym, o wymiarach 200x60 cm i grubości 28 mm przymocowany do ściany na wysokości 75 cm i podparty na trzech nogach o profilu rurowym w kolorze chrom (zaokrąglony naroŝnik blatu). 7. Regał wystawowy Regał na cokole wysokości 50 mm o wymiarach 900x500x2100 mm (szer. x gł. x wys. całkowita wysokość 2100) składający się z 2 części: górna szafka od strony klienta przeszklona (szkło bezpieczne zamocowane na stałe) a od strony zaplecza zamykana 2 drzwiczkami z płyty na zamek z kluczykiem, z 3 półkami ( półki z moŝliwością zmiany rozstawu). Dolna szafka o wysokości około 500 mm od strony zaplecza zamykana podwójnymi drzwiczkami z płyty na zamek z kluczykiem (w środku 1 półka) a od strony klienta zabudowana płytą na stałe. Regał z płyty meblowej grubości 18 mm w kolorze buk. Krawędzie regału wykończone obrzeŝem PVC grubości 2 mm

6 widok od strony klientów widok od strony zaplecza 8. Drzwi na zaplecze. Drzwi o wysokości całkowitej 210 cm i szerokości 100 cm + futryna umocowane do ściany i regału wystawowego. Drzwi prawe z wizjerem otwierane na zaplecze i zamykane na zamek systemowy. 9. Krzesło Krzesło o metalowej ramie w kolorze czarnym z siedziskiem i oparciem tapicerowanym w kolorze niebieskim lub granatowym. Konstrukcja metalowa bez podłokietników (profil kołowy lub owalny, chromowany lub czarny). 10. Przegródki Zestaw przegródek wypełniających przestrzeń na wysokość pomiędzy blatem roboczym a ladą pocztową od środka stanowiska pocztowego. Obudowa z płyty meblowej gr. 18 mm w kolorze buk, krawędzie wykończone obrzeŝem PCV grubości 2 mm. Przegródki z pleksi o wymiarach ok. 150x160x140 mm (szer. x gł. x wys. jednej przegródki) w ilości 10 szt. (2 rzędy po 5 przegródek). Wymiary całości ok. 800x180x300 mm. Tylna ścianka z płyty pilśniowej.

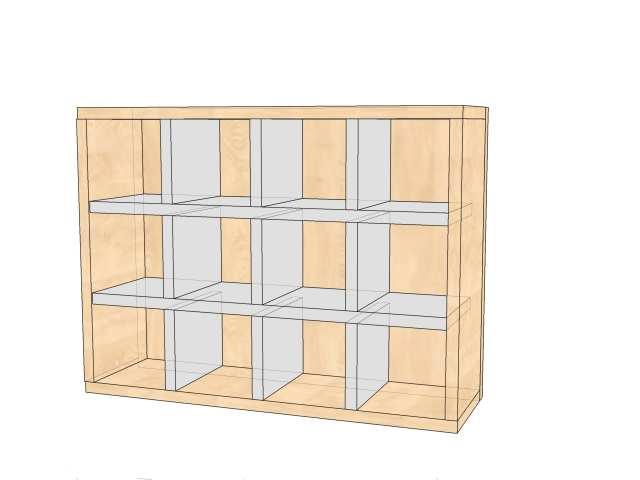

7 11. Przegródki- dodatkowe Obudowa z płyty meblowej z plecami gr. 18 mm w kolorze buk, krawędzie wykończone obrzeŝem PCV grubości 2 mm. Przegródki z pleksi o wymiarach ok. 150x160x140 mm (szer. x gł. x wys. jednej przegródki) w ilości 12 szt. (3 rzędy po 4 przegródki). Wymiary całości ok. 650x180x 500mm. 12. Stoły dla klienta + półki na druki Stół o wymiarach 1400x500 mm i wysokości 750 mm z blatem z płyty meblowej o grubości 25 mm w kolorze buk. Blat z zaokrąglonymi wszystkimi naroŝami. Podstawa stołu złoŝona z czterech nóg wykonanych z rur w kolorze chrom. Krawędzie blatu wykończone obrzeŝem PVC o grubości 2 mm. Nad stołami przytwierdzone do ściany 2 półki z płyty meblowej w kolorze buk, o wymiarach ok. 50x10x50cm (szer. x gł. x wys.). W półce umieszczone dwie ukośne kieszonki z pleksi przezroczystej bezbarwnej na druki pocztowe ( wszystko według załączonego rysunku). 13. Półki na kartony Półka z płyty meblowej grubości 25 mm w kolorze buk, o wymiarach 240x30 cm (dł. x szer.) zawieszona na wysokości 160 cm od posadzki. Newralgiczne naroŝa naleŝy zaokrąglić. (Półka umiejscowiona na ścianie za stanowiskiem roboczym 2). 14. Szafka kasjerska Atestowana (atest Instytutu Mechaniki Precyzyjnej) szafka kasjerska w klasie S2 wg normy PN-EN 14450:2006, komora dolna z zamkiem (kluczowym), szuflada z kieszenią wrzutową z zamkiem kluczowym i uchwytem do otwierania. Max. wymiary szafki 500x500x650cm (szer. x głęb. x wys.). Gwarancja minimum 24 miesiące. 15. Półka na klawiaturę komputerową Wysuwana spod blatu półka na klawiaturę komputerową o szerokości 560 mm. Półka z płyty meblowej w kolorze buk montowana na prowadnicach pod blatem roboczym na stanowiskach komputerowych w odległości 80 mm od dołu blatu. 16. Tablica ogłoszeniowa 200x100 cm Z płyty wiórowej surowej oklejonej wykładziną dywanową w kolorze granatowym, obramowanie z kątownika PCW w kolorze srebrnym. Uchwyty do mocowania tablicy do ściany za pomocą kołków rozporowych. Wymiary 2000x1000 mm.

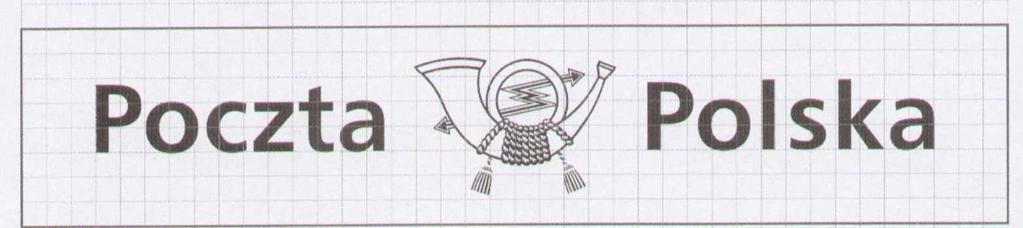

8 17. Tablica ogłoszeniowa 100x100 cm Z płyty wiórowej surowej oklejonej wykładziną dywanową w kolorze granatowym, obramowanie z kątownika PCW w kolorze srebrnym. Uchwyty do mocowania tablicy do ściany za pomocą kołków rozporowych. Wymiary 1000x1000 mm. 18. Logo Poczty Polskiej Logo wewnętrzne Poczty Polskiej o wymiarach 1500x300 mm (stosunek długości do wysokości 5xh) wykonane z folii samoprzylepnej na płycie z pleksi z otworami umoŝliwiającymi przykręcenie na stałe do ściany. Napis w kolorze białym wykonany czcionką Humanist777PL. Tło w kolorze granatowym Pantone 286 (RAL 5002), trąbka pocztowa w kolorze Ŝółtym Pantone 137 (RAL 1005). Całość wg poniŝszych rysunków. ( Logo umiejscowione jest na ścianie za 2 stanowiskiem roboczym). 19. Szafka na segregatory Szafka z płyty meblowej gr. 18 mm, plecy z płyty pilśniowej twardej laminowanej. Drzwiczki pojedyncze lewe na zawiasach zamykane na zamek + uchwyt. Szafka o wymiarach szer. 500 mm, wys mm, głębokość 500 mm w środku dwie półki. Szafka ustawiona i przymocowana do blatu pomocniczego na 3 stanowisku roboczym. Całość w kolorze buk.

9 Uwaga: Płyta blatu musi spełniać wymogi następujących norm: Na ścieranie PN-88/F-06100/04 Na uderzenia PN-93/F-06100/03 Na wysoką temperaturę PN 88/F-06100/05 Na działanie zimnych płynów PN-93/F-06100/09 Na Ŝarzenie PN-92/F-06000/02 Kolorystyka większości w/w mebli to BUK jednak szczegółowo zostanie ustalona z wybranym oferentem. Krawędź płyty naleŝy wykończyć listwą PVC min. 2 mm. Wymiary naleŝy sprawdzić w naturze. NaleŜy załączyć atesty na wbudowane materiały i dostarczone wyposaŝenie. W meblach naleŝy uwzględnić podcięcia w cokołach na instalację elektryczną. Sporządził: Wojciech Janowski
