1 Załącznik nr 5 do SIWZ Opis przedmiotu zamówienia OPIS PRZEDMIOTU ZAMÓWIENIA w przetargu na dostawę i montaż mebli dla Akademii Wychowania Fizycznego im. Jerzego Kukuczki w Katowicach. ZP 22/2011 Przedmiotem zamówienia jest dostawa i montaż mebli, spełniających następujące warunki: 1. Materiały i surowce użyte do produkcji mebli i krzeseł winny być wysokiej jakości i trwałości, zgodnie z wymogami PN i spełniać warunki P.POŻ. 2. Wszystkie szafy, szafki, regały zamykane na zamki patentowe, w kontenerach i biurkach zestawy szuflad zamykane na tzw. centralne zamki patentowe; 3. Szuflady należy wykonać na metalowych prowadnicach rolkowych z wysuwem min.75%; 4. Wszystkie uchwyty meblowe winny być metalowe dwupunktowe, o rozstawie otworów 128mm, jeśli w Charakterystyce mebli nie określono inaczej. 5. Zawiasy puszkowe, metalowe, samozamykające; 6. Okucia meblowe renomowanych firm, np. BLUM, HÄFELE, HETTICH itp.; 7. Wszystkie elementy szklane musza być wykonane ze szkła o grubości min. 5mm; 8. Meble powinny być na stopkach umożliwiających ich poziomowanie w zakresie 15 mm oraz posiadać cokół o wysokości min. 70 mm jeśli w Charakterystyce mebli nie określono inaczej; 9. W przypadku drzwi przesuwnych prowadnice i zastosowane okucia winny być metalowe; 10. Biurka komputerowe powinny posiadać otwory pozwalające na doprowadzenie przewodów do komputera, tzw. przelotki; Miejsce montażu przelotki ustalić z Zamawiającym; 11. Półki w regałach, szafach, szafkach, komodach, biurkach winny posiadać możliwość regulacji rozstawu min. 32 mm, pożądana odległość miedzy półkami 327 mm; 12. Stelaże metalowe w meblach winny być pomalowane farbami proszkowymi o wysokiej odporności na uszkodzenia mechaniczne wg PN jeśli w Charakterystyce mebli nie określono inaczej; 13. Krzesła biurowe obrotowe powinny posiadać mechanizm ruchowy CPT, umożliwiający ruch oparcia oraz dostosowanie wysokości oparcia i głębokości siedziska, regulowana przy pomocy podnośnika pneumatycznego wysokość siedziska, wysokie, ergonomicznie wyprofilowane, z regulacja wysokości i regulacja kata odchylenia oparcie, podłokietniki z miękkiej poliuretanowej pianki, samohamowne kółka do miękkich powierzchni, stabilna nylonowa podstawę jezdną, jeśli w Charakterystyce mebli nie określono inaczej.

2 L.P. NAZWA OPIS WYMIARY ILOŚĆ RYSUNEK Biurko jednoszafkowe biurko jednoszafkowe do pracy przy komputerze wyposażone od góry szuflada, poniżej szafka przedzielona 1 ruchomą półką. Szuflada oraz szafka zamykana na zamek patentowy. półka wysuwana pod klawiaturę. 120 x 60 x Biurko proste Biurko proste; blat o grubości 25 mm, 120 x 100 cm, okleina naturalna w kolorze bukowym z obłogami z drewna naturalnego o grubości 2 mm, stelaż metalowy prosty H = 72 cm ze stali lakierowanej proszkowo w kształcie litery C z belkokanałem, RAL x 60 x Osłona nóg biurka Osłona nóg biurka H = 40 cm ze stali lakierowanej proszkowo, montowana do stelaży j.w., RAL x Kontener podbiurkowy EURO Kontener podbiurkowy EURO, wieniec o grubości 25 mm, okleina naturalna w kolorze bukowym z obłogami z drewna naturalnego o grubości 2 mm 15

3 5 Szuflada na klawiaturę szuflada na klawiaturę; 75 x 25 x 10 cm, płyta melaminowana gr. 18 mm, klon D375, struktura gładka SM; krawędzie okleinowane ABS w kolorze płyty 75 x 25 x Wózek na komputer Wózek na komputer, czterokołowy 14 7 Biurko narożne 8 Biurko narożne Biurko narożne; blat o grubości 25 mm, melamina w kolorze bukowym okleina PCV o grubości 2 mm, stelaż metalowy narożny H= 72 cm ze stali lakierowanej proszkowo w kształcie litery C z belkokanałem i nogą okrągłą Φ 60, RAL 9006, prawe Biurko narożne; blat o grubości 25 mm, melamina w kolorze bukowym okleina PCV o grubości 2 mm, stelaż metalowy narożny H= 72 cm ze stali lakierowanej proszkowo w kształcie litery C z belkokanałem i nogą okrągłą Φ 60, RAL 9006, lewe 140/60x120/60x /60x120/60x Osłona nóg biurka Osłona nóg biurka H = 40 cm ze stali lakierowanej proszkowo, montowana do stelaży j.w., RAL

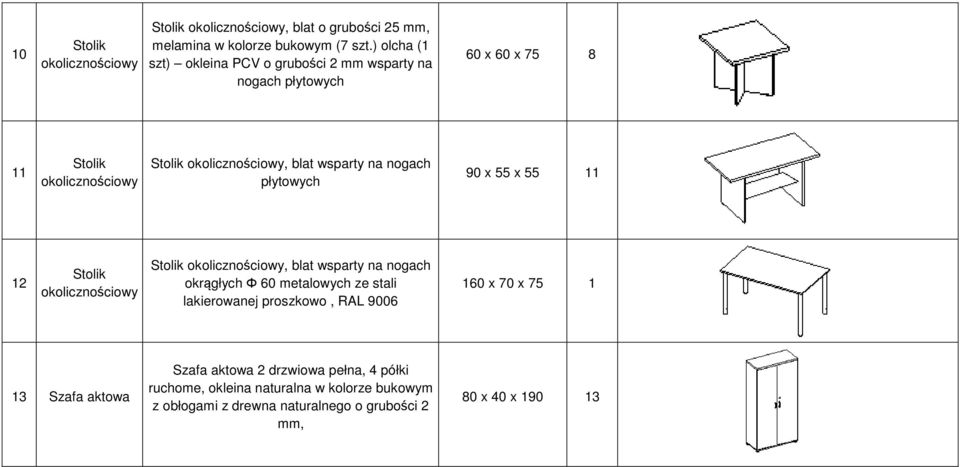

4 10 okolicznościowy okolicznościowy, blat o grubości 25 mm, melamina w kolorze bukowym (7 szt.) olcha (1 szt) okleina PCV o grubości 2 mm wsparty na nogach płytowych 60 x 60 x okolicznościowy okolicznościowy, blat wsparty na nogach płytowych 90 x 55 x okolicznościowy okolicznościowy, blat wsparty na nogach okrągłych Φ 60 metalowych ze stali lakierowanej proszkowo, RAL x 70 x Szafa aktowa Szafa aktowa 2 drzwiowa pełna, 4 półki ruchome, okleina naturalna w kolorze bukowym z obłogami z drewna naturalnego o grubości 2 mm, 80 x 40 x

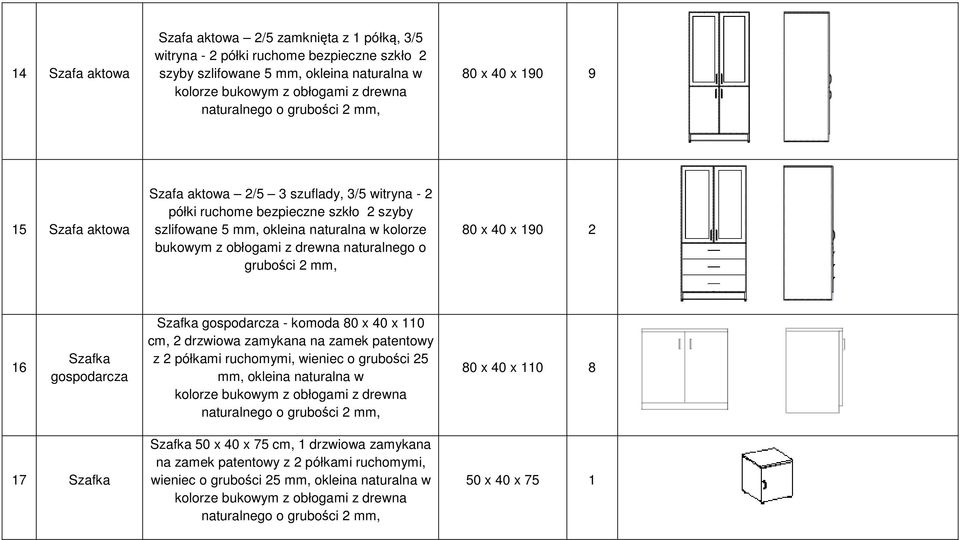

5 14 Szafa aktowa Szafa aktowa 2/5 zamknięta z 1 półką, 3/5 witryna - 2 półki ruchome bezpieczne szkło 2 szyby szlifowane 5 mm, okleina naturalna w kolorze bukowym z obłogami z drewna naturalnego o grubości 2 mm, 80 x 40 x Szafa aktowa Szafa aktowa 2/5 3 szuflady, 3/5 witryna - 2 półki ruchome bezpieczne szkło 2 szyby szlifowane 5 mm, okleina naturalna w kolorze bukowym z obłogami z drewna naturalnego o grubości 2 mm, 80 x 40 x Szafka gospodarcza Szafka gospodarcza - komoda 80 x 40 x 110 cm, 2 drzwiowa zamykana na zamek patentowy z 2 półkami ruchomymi, wieniec o grubości 25 mm, okleina naturalna w kolorze bukowym z obłogami z drewna naturalnego o grubości 2 mm, 80 x 40 x Szafka Szafka 50 x 40 x 75 cm, 1 drzwiowa zamykana na zamek patentowy z 2 półkami ruchomymi, wieniec o grubości 25 mm, okleina naturalna w kolorze bukowym z obłogami z drewna naturalnego o grubości 2 mm, 50 x 40 x 75 1

6 18 Szafka Szafka 80x40x110z 4 szufladami zamykana na zamek patentowy wieniec o grubości 25 mm, okleina naturalna w kolorze bukowym z obłogami z drewna naturalnego o grubości 2 mm, 80 x 40 x Szafa ubraniowa Szafa ubraniowa jednodrzwiowa zamykana pełna od góry półka na nakrycie głowy poniżej drążek na wieszaki wieszakiem 60 x 40 x 200 cm, okleina naturalna w kolorze bukowym z obłogami z drewna naturalnego o grubości 2 mm, 80 x 60 x Szafa ubraniowo aktowa Szafa ubraniowo aktowa zamykana pełna 2 drzwiowa dzielona przegrodą stałą, część ubraniowa - od góry półka na nakrycie głowy poniżej drążek na wieszaki, aktowa 4 półki ruchome80 x 60 x 200 cm, okleina naturalna w kolorze bukowym z obłogami z drewna naturalnego o grubości 2 mm, 80 x 60 x 200 4

7 21 Szafa kartotekowa Szafa kartotekowa 2 drzwiowa pełna, półki ruchome, 4 przegrody 80x40x okolicznościowy okrągły okrągły Φ = 50 cm na podstawie okrągłej ze stali lakierowanej proszkowo Φ = 40 cm, RAL 9006, blat o grubości 25 mm, okleina naturalna w kolorze bukowym z obłogami z drewna naturalnego o grubości 2 mm, 1 23 Regał otwarty Regał otwarty 80 x 40 x 110 cm, wieniec o grubości 25 mm, okleina naturalna w kolorze bukowym z obłogami z drewna naturalnego o grubości 2 mm, 80 x 40 x Fotel biurowy FOTEL BIUROWY EAGO 058 Fotel z oparciem z mikrosiatki, wentylowanym siedziskiem, z miękkimi podłokietnikami i chromowaną podstawą. Fotel ze skóry ekologicznej, mechanizm umożliwiający bujanie, odchylanie, 100mm podnośnika pneumatycznego. Posiada 6 stopniową regulację podłokietników góra - dół. 10

8 25 Fotel kubełkowy Fotel kubełkowy tapicerowany tkaniną typu SIK Wymiary: Szerokość 70 cm; Długość 78 cm; Wysokość 77 cm 70 x 78 x Fotel fiński Fotel do stolika okolicznościowego na płozach drewnianych wybarwienie drewna buk, tapicerka, siedzisko i oparcie pokryte tkaniną mikrolux w jasnym kolorze. Wymiary: siedzisko: 52 x 50 cm oparcie: 65 x 50 cm wysokość fotela: 97 cm szerokość fotela: 70 cm 4 27 Krzesło ISO Krzesła typu ISO stelaż metalowy siedzenie i oparcie - PP08(EKOSKÓRA kolor czarny), nogi - chromowane 42

9 28 Krzesło biurowe Krzesła biurowe obrotowe z podłokietnikami na kółkach -miękkie, tapicerowane tkaniną, wyposażone w mechanizm ruchowy CPT pozwalający na: regulację wysokości oparcia, regulację odległości siedziska od oparcia, regulację kąta nachylenia siedziska względem oparcia, regulacja wysokości siedziska za pomocą podnośni-ka pneumatycznego, amortyzacja siedziska, rehabilitacyjne profilowane siedzisko i oparcie, mechanizm oparcia umożliwiający stały kontakt z plecami z możliwością zablokowania oparcia w wybranej pozycji, pięcioramienna, nylonowa podstawa jezdna, podłokietniki wykonane z twardego tworzywa, kółka do powierzchni miękkich, wysokość podłokietników min. 215 mm, posiada atest wytrzymałościowy oraz atest krzesła profilaktyczno-rehabilitacyjnego, stelaż metalowy malowany proszkowo-czarny, tapicerka tkanina kratka kolor do uzgodnienia Krzesło drewniane Krzesło drewniane TKANINA MIKROLUX 85; WYBARWIENIE OLCHA NATURALNA stelaż wykonany z drewna bukowego wybarwionego na kolor olcha naturalna, siedzisko i oparcie tapicerowane tkaniną mikrolux 85 Wymiary krzesła: Wysokość 91 cm; Szerokość 45 cm; Wysokość siedziska 47 cm 50

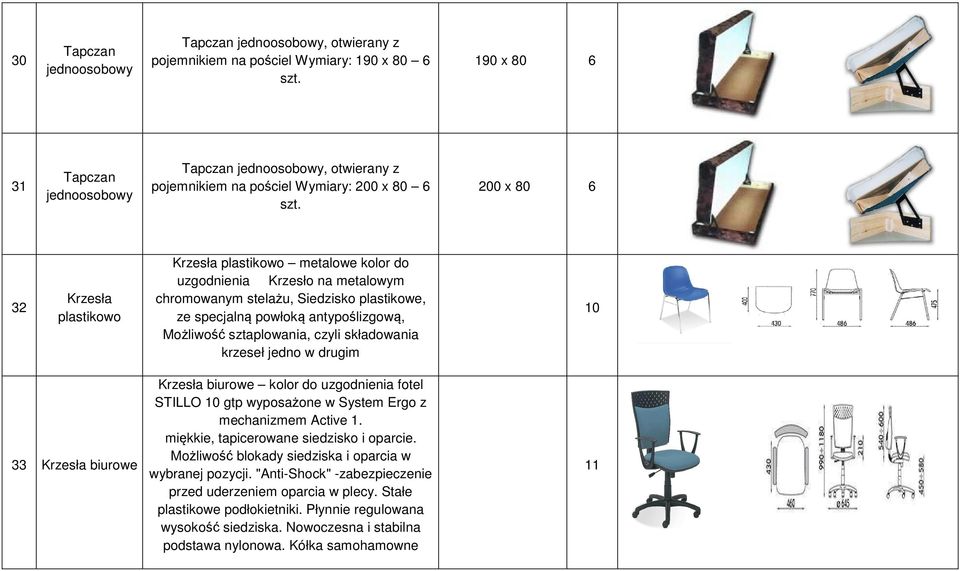

10 30 Tapczan jednoosobowy Tapczan jednoosobowy, otwierany z pojemnikiem na pościel Wymiary: 190 x 80 6 szt. 190 x Tapczan jednoosobowy Tapczan jednoosobowy, otwierany z pojemnikiem na pościel Wymiary: 200 x 80 6 szt. 200 x Krzesła plastikowo Krzesła plastikowo metalowe kolor do uzgodnienia Krzesło na metalowym chromowanym stelażu, Siedzisko plastikowe, ze specjalną powłoką antypoślizgową, Możliwość sztaplowania, czyli składowania krzeseł jedno w drugim Krzesła biurowe Krzesła biurowe kolor do uzgodnienia fotel STILLO 10 gtp wyposażone w System Ergo z mechanizmem Active 1. miękkie, tapicerowane siedzisko i oparcie. Możliwość blokady siedziska i oparcia w wybranej pozycji. "Anti-Shock" -zabezpieczenie przed uderzeniem oparcia w plecy. Stałe plastikowe podłokietniki. Płynnie regulowana wysokość siedziska. Nowoczesna i stabilna podstawa nylonowa. Kółka samohamowne 11

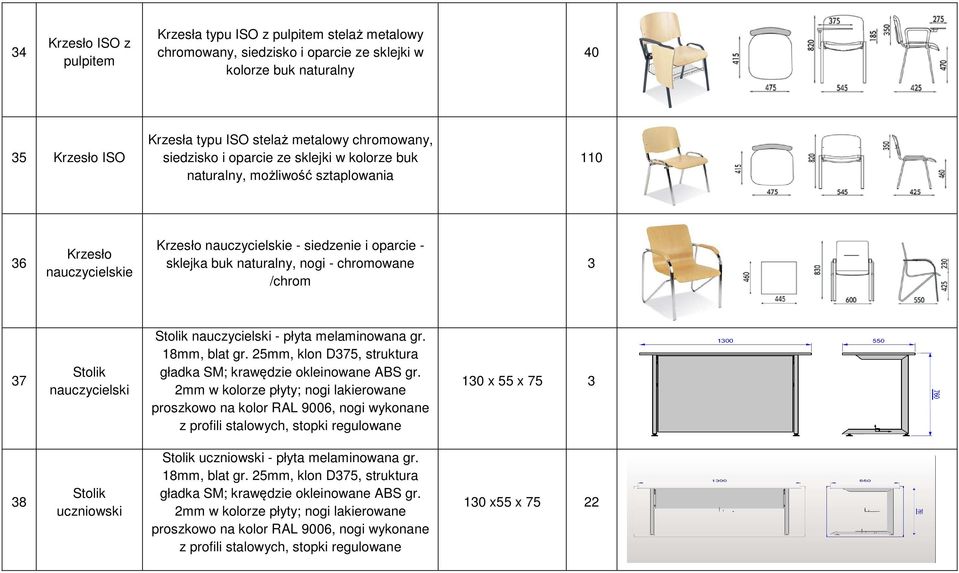

11 34 Krzesło ISO z pulpitem Krzesła typu ISO z pulpitem stelaż metalowy chromowany, siedzisko i oparcie ze sklejki w kolorze buk naturalny Krzesło ISO Krzesła typu ISO stelaż metalowy chromowany, siedzisko i oparcie ze sklejki w kolorze buk naturalny, możliwość sztaplowania Krzesło nauczycielskie Krzesło nauczycielskie - siedzenie i oparcie - sklejka buk naturalny, nogi - chromowane /chrom 3 37 nauczycielski nauczycielski - płyta melaminowana gr. 18mm, blat gr. 25mm, klon D375, struktura 2mm w kolorze płyty; nogi lakierowane proszkowo na kolor RAL 9006, nogi wykonane z profili stalowych, stopki regulowane 130 x 55 x uczniowski uczniowski - płyta melaminowana gr. 18mm, blat gr. 25mm, klon D375, struktura 2mm w kolorze płyty; nogi lakierowane proszkowo na kolor RAL 9006, nogi wykonane z profili stalowych, stopki regulowane 130 x55 x 75 22

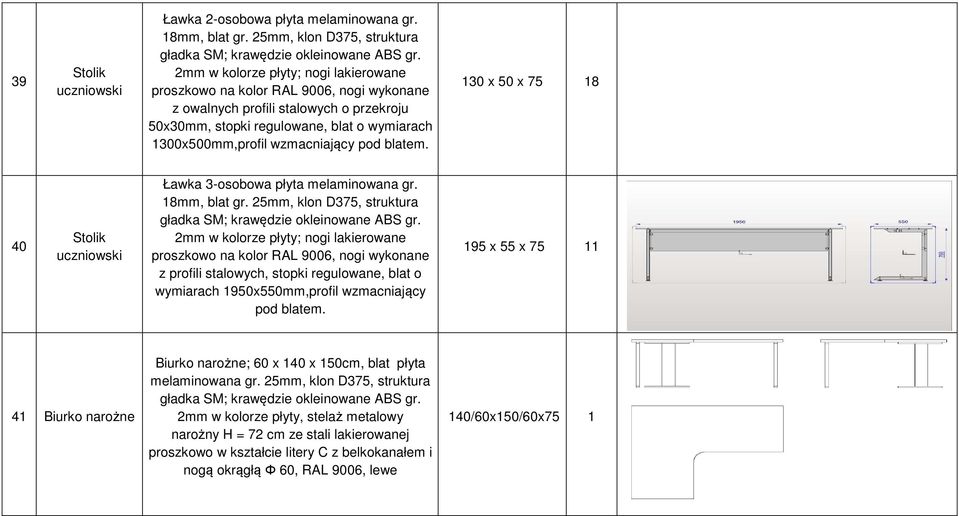

12 39 uczniowski Ławka 2-osobowa płyta melaminowana gr. 18mm, blat gr. 25mm, klon D375, struktura 2mm w kolorze płyty; nogi lakierowane proszkowo na kolor RAL 9006, nogi wykonane z owalnych profili stalowych o przekroju 50x30mm, stopki regulowane, blat o wymiarach 1300x500mm,profil wzmacniający pod blatem. 130 x 50 x uczniowski Ławka 3-osobowa płyta melaminowana gr. 18mm, blat gr. 25mm, klon D375, struktura 2mm w kolorze płyty; nogi lakierowane proszkowo na kolor RAL 9006, nogi wykonane z profili stalowych, stopki regulowane, blat o wymiarach 1950x550mm,profil wzmacniający pod blatem. 195 x 55 x Biurko narożne Biurko narożne; 60 x 140 x 150cm, blat płyta melaminowana gr. 25mm, klon D375, struktura 2mm w kolorze płyty, stelaż metalowy narożny H = 72 cm ze stali lakierowanej proszkowo w kształcie litery C z belkokanałem i nogą okrągłą Φ 60, RAL 9006, lewe 140/60x150/60x75 1

13 42 Biurko narożne Biurko narożne; 60 x 140 x 150 cm, blat płyta melaminowana gr. 25mm, klon D375, struktura 2mm w kolorze płyty, stelaż metalowy narożny H = 72 cm ze stali lakierowanej proszkowo w kształcie litery C z belkokanałem i nogą okrągłą Φ 60, RAL 9006, prawe 140/60x150/60x Nadstawka biurka Nadstawka biurka prostego 150 cm, W = 30 cm, H = 40 cm, blat płyta melaminowana gr. 25mm, klon D375, struktura gładka SM; krawędzie okleinowane ABS gr. 2mm w kolorze płyty 150 x 30 x Osłona nóg biurka Osłona nóg biurka H = 60 cm ze stali lakierowanej proszkowo, montowana do stelaży j.w., RAL x Komoda Komoda 80 x 60 x 75 cm, z drzwiczkami, wieniec o grubości 25 mm, płyta melaminowana gr. 18mm, blat gr. 25mm, klon D375, struktura gładka SM; krawędzie okleinowane ABS gr. 2mm w kolorze płyty, 80 x 60 x 75 2

14 46 Kontener podbiurkowy EURO Kontener podbiurkowy EURO, wieniec o grubości 25 mm, płyta melaminowana gr. 18mm, blat gr. 25mm, klon D375, struktura 2mm w kolorze płyty, piórnik, dwie szuflady płytka i głęboka 3 47 Biurko narożne 48 Biurko narożne Biurko narożne; 130 x 180 cm, blat płyta melaminowana gr. 25mm, klon D375, struktura 2mm w kolorze płyty, stelaż metalowy narożny H = 72 cm ze stali lakierowanej proszkowo w kształcie litery C z belkokanałem i nogą okrągłą Φ 60, RAL 9006, prawe Biurko narożne; 130 x 180 cm, blat płyta melaminowana gr. 25mm, klon D375, struktura 2mm w kolorze płyty, stelaż metalowy narożny H = 72 cm ze stali lakierowanej proszkowo w kształcie litery C z belkokanałem i nogą okrągłą Φ 60, RAL 9006, lewe, 130/60x180/60x /60x180/60x Komoda Komoda 120 x 40 x 75 cm, z drzwiczkami zamykanymi na zamek, wieniec o grubości 25 mm, płyta melaminowana gr. 18mm, blat gr. 25mm, klon D375, struktura gładka SM; krawędzie okleinowane ABS gr. 2mm w kolorze płyty, 120 x 40 x 75 1

15 50 Biurko proste Biurko proste; blat o grubości 25 mm, 140 x 100 cm, okleina naturalna w kolorze bukowym z obłogami z drewna naturalnego o grubości 2 mm, stelaż metalowy prosty H = 72 cm ze stali lakierowanej proszkowo w kształcie litery C z belkokanałem, RAL x Lada prosta Lada prosta 180 x 60 x 120 cm, z drzwiczkami przesuwnymi z zamkami patentowymi, okleina naturalna w kolorze bukowym z obłogami z drewna naturalnego o grubości 2 mm, blat 182 x 66 cm o grubości 30 mm 180 x 60 x Szafa aktowa metalowa Szafa aktowa dwudrzwiowa Posiada cztery przestawne półki. Wymiary szafy 1990 x 1000 x 435 mm. Otwory mocujące półki wykonane co 25 mm. Uchwyt drzwiowy z zamkiem zabezpieczającym blokujący drzwi w dwóch punktach. Szafy wykonane z blachy stalowej, zabezpieczone przed korozją, pokryte farbą proszkową.wieniec dolny szaf wykonany z blachy ocynkowanej. Kolor szafy RAL x 100 x 43, Szafka na projektor Szafka na projektor na kółkach płyta melaminowana gr. 18mm, klon D375, struktura 2mm w kolorze płyty; cokół min. 70mm, zamek patentowy, kółka obrotowe 60 x 70 x 75 2

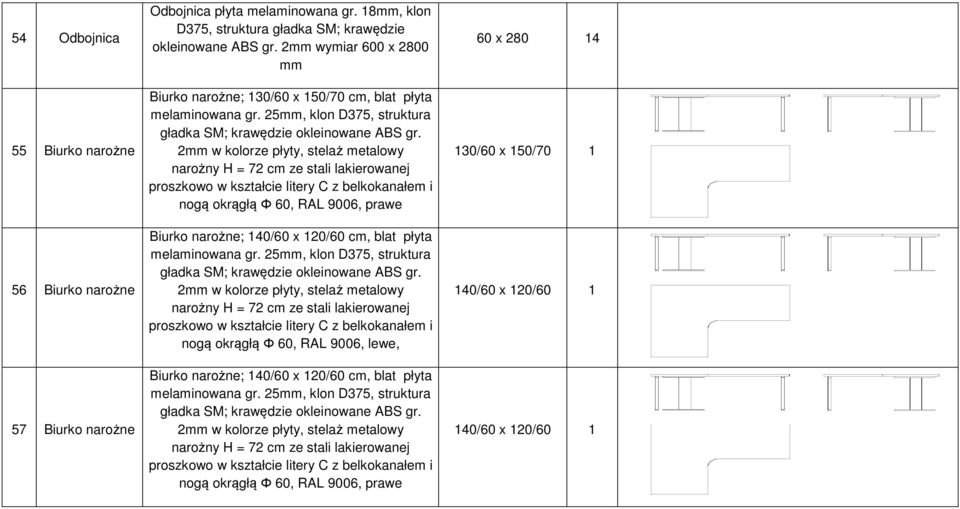

16 54 Odbojnica 55 Biurko narożne 56 Biurko narożne 57 Biurko narożne Odbojnica płyta melaminowana gr. 18mm, klon D375, struktura gładka SM; krawędzie okleinowane ABS gr. 2mm wymiar 600 x 2800 mm Biurko narożne; 130/60 x 150/70 cm, blat płyta melaminowana gr. 25mm, klon D375, struktura 2mm w kolorze płyty, stelaż metalowy narożny H = 72 cm ze stali lakierowanej proszkowo w kształcie litery C z belkokanałem i nogą okrągłą Φ 60, RAL 9006, prawe Biurko narożne; 140/60 x 120/60 cm, blat płyta melaminowana gr. 25mm, klon D375, struktura 2mm w kolorze płyty, stelaż metalowy narożny H = 72 cm ze stali lakierowanej proszkowo w kształcie litery C z belkokanałem i nogą okrągłą Φ 60, RAL 9006, lewe, Biurko narożne; 140/60 x 120/60 cm, blat płyta melaminowana gr. 25mm, klon D375, struktura 2mm w kolorze płyty, stelaż metalowy narożny H = 72 cm ze stali lakierowanej proszkowo w kształcie litery C z belkokanałem i nogą okrągłą Φ 60, RAL 9006, prawe 60 x /60 x 150/ /60 x 120/ /60 x 120/60 1

17 58 okolicznościowy okolicznościowy, blat wsparty na nogach okrągłych Φ 60 metalowych ze stali lakierowanej proszkowo, RAL x 60 x Fotel Obrotowy Fotel Obrotowy Next SN3 Fotel obrotowy na stelażu samojezdnym, podstawa jezdna jest chromowana, płynna regulacja wysokości siedziska za pomocą podnośnika pneumatycznego, tapicerowany naturalną skórą w kolorze czarnym 1 60 Komoda Komoda 90 x 40 x 120 cm, z drzwiczkami zamykanymi na zamek, wieniec o grubości 25 mm, płyta melaminowana gr. 18mm, blat gr. 25mm, klon D375, struktura gładka SM; krawędzie okleinowane ABS gr. 2mm w kolorze płyty, 90 x 40 x 120 2
