1 Systemy Sterowania Oświetleniem

2 SYSTEM Z ROUTEREM DIGIDIM DLA DALI / S-DIM / DMX Router Imagine 920 W przypadku tworzenia większych systemów sterowania oświetleniem Helvar oferuje routery umożliwiające obsługę kilku podsieci DALI. Router 920 posiada dwie podsieci DALI (z zasilaniem) umożliwiające DALI DALI S-DIM DMX (in or ou LED obsługę do 128 urządzeń na router oraz interfejs DMX (tryb in i out). Za pomocą interfejsu Ethernet routery mogą być łączone ze sobą w sieć w celu zbudowania dużego systemu. Poprzez sieć routery mogą być także monitorowane i sterowane. Routery POJEDYNCZY ROUTER Obsługa do 128 urządzeń DALI Obsługa do 252 kanałów S-DIM (tylko 920 ) Obsługa do 512 kanałów DMX, tryb wej/wyj (tylko 920) Do 128 możliwych scen na urządzenie wykonawcze Zintegrowany zasilacz DALI 250mA dla każdej podsieci DALI Interfejs Ethernet 10/100Mbit/s Wsparcie dla OPC, umożliwiające połączenie z BMS Możliwość sterowania Routerem poprzez Ethernet Obsługa urządzeń awaryjnych DALI Ściemniacze Przekaźniki ROUTER W SIECI 498 Do 100 routerów w pojedynczym klastrze umożliwia obsługę: Do urządzeń DALI Do grup DALI Sieć może zostać powiększona nawet do kilkuset routerów w trybie wielokrotnych klastrów 13x 312 Stateczniki i sterowniki stateczników OGRANICZENIA SYSTEMU 10 ma na jeden panel sterowniczy z przyciskami ma na jeden sensor 2 ma na jedno urządzenie wykonawcze (obciążenie) EL-iDim Interfejsy 315 2

3 BMS t) esigner Software Ethernet (458) (HESxx) Router Imagine 920 Do 252 kanałów DALI SDIM DMX Ethernet Router DIGIDIM 910 DALI DALI Ethernet Routery max. 64 Router DIGIDIM 905 EL-iDim EL-iDim Zasilacz LED DALI 478 Seria 458 max x 3

4 Panele Modułowe 1xx Moduły / 2xx Ramki W pełni kompatybilne z DALI Pozwalają na sterowanie podstawowymi funkcjami systemu Linia zawiera przyciski, regulatory obrotowe i suwakowe w różnych wykończeniach Diody LED oraz odbiornik pilota podczerwieni Gotowość do pracy zaraz po montażu Przeznaczone do montażu na DIN oraz w puszkach ściennych UK Podwójna ramka mieści 3 dowolne moduły sterownicze Panele Modułowe 13x Moduły / 23x Ramki Panele Sterownicze W pełni kompatybilne z DALI interfejsy użytkownika wykonane w nowoczesnej stylizacji Pozwalają na sterowanie podstawowymi funkcjami systemu Dostępna szeroka gama aranżacji ułożenia przcisków Panele z przyciskami dostępne w różnych wykonaniach Diody LED oraz odbiornik pilota podczerwieni Gotowość do pracy zaraz po montażu Przeznaczone do montażu na DIN oraz w puszkach ściennych UK Podwójna ramka mieści 3 dowolne moduły sterownicze Panele modułowe W pełni kompatybilne z DALI interfejsy użytkownika wykonane w nowoczesnej stylizacji Pozwalają na sterowanie podstawowymi funkcjami systemu Dostępna szeroka gama aranżacji ułożenia przycisków Panele z przyciskami dostępne w różnych wykonaniach Diody LED oraz odbiornik pilota podczerwieni Gotowość do pracy zaraz po montażu Przeznaczone do montażu w puszkach natynkowych 4

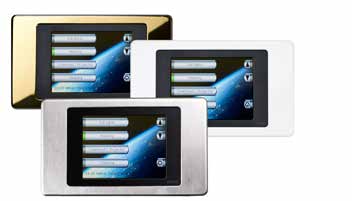

5 Panele sterownicze (16xx) Seria 16xx to panele z przyciskami kompatybilne z systemem DALI. Przyciski posiadają diody LED wskazujące wybraną scenę. Każdy moduł posiada wbudowany odbiornik pilota podczerwieni pozwalającego na zdalne sterowanie. Szeroka gama kombinacji przycisków Programowalna jasność LED DIGIDIM / DALI Przełączniki EnOcean (18xx) Moduły przycisków 18xx to kompatybilne ze standardem komunikacji bezprzewodowej EnOcean przyciski pozwalające na sterowanie systemem. Przeznaczone do współpracy z bramą Helvar EnOcean. Programowanie i konfiguracja możliwe za pomocą aplikacji Designer oraz Toolbox Kluczowe Cechy Dostępny przycisk pojedynczy lub podwójny w wykonaniu czarnym (B) lub białym (W) Komunikacja bezprzewodowa, nie wymaga baterii Technologia EnOcean RF Prosta instalacja: taśma dwustronna (w zestawie) lub za pomocą wkrętów Sterownik statecznika 1-10V (TK4) Pozwala na sterowanie oraz załączanie stateczników sterowanych analogowo EN (1-10V) Stylistyka zgodna z linią paneli DIGIDIM Pozwala na elastyczny wybór modułów spośród paneli sterowniczych TK4 oraz DIGIDIM Wyłącznik na napięcie sieciowe Proste sterowanie za pomocą suwaka Funkcja włącz z powrotem do ostatniego poziomu Panele Sterownicze Panel Dotykowy LCD (924x) calowy panel dotykowy LCD potrafiący wyświetlić grafikę w 65,000 kolorach Może zostać wykorzystany do sterowania oraz programowania systemu sterowania oświetlenia Helvar Wbudowany astronomiczny zegar czasu rzeczywistego Automatyczna zmiana scen (sekwencje i cykle) Wbudowany odbiornik pilota podczerwieni Możliwość załadowania własnej grafiki oraz wyboru języka Dostępne w 3-ech standardowych wykończeniach 5

6 INTERFEJS UŻYTKOWNIKA usee Interfejs użytkownika pozwalający na sterowanie systemem oświetlenia oraz monitorowanie zużycia energii usee to interfejs użytkownika, który pozwala na monitorowanie zużycia energii, zmianę poziomu dla poszczególnych scen wykorzystując do tego dowolne urządzenie posiadające przeglądarkę internetową. usee daje użytkownikowi możliwość zarządzania systemem oświetleniowym bez potrzeby posiadania wiedzy w zakresie programowania w Designerze. Nowoczesny i intuicyjny interfejs pozwala w kilku krokach wygenerować raporty zużycia energii. Aplikacje usee i Designer ic usee automatyczne skanuje ustawienia systemu oświetleniowego i prezentuje je języku angielskim, tak że ludzie, którzy korzystają z systemu na co dzień mogą dopasować ustawienia systemu i sceny w zależności od potrzeb oraz mają możliwość zmiany nazw etykiet systemu. APLIKACJA DESIGNER Helvar Designer to intuicyjna aplikacja dla inżynierów do projektowania, testowania oraz uruchamiania routerowych systemów sterowania oświetleniem Helvara. KOLOR Najnowsza generacja Designera nosi oznaczenie ic - Inteligent Colour. Wykorzystuje on najnowszą wersję protokołu DALI (Type 8) pozwalającą na lepsze wykorzystanie możliwości sterowników LED. Urządzenia pozwalające na sterowanie kolorem są teraz automatycznie wykrywane poprzez router. Designer ic pozwala jednym kliknięciem ustawić żądany kolor temperaturę barwy bądź poziom. Oprogramowanie posiada zestaw wygodnych w użyciu narzędzi do wizualizacji. Tabela scen oraz graf kanałów teraz zawierają rówiez informacje o kolorze, wraz z możliwością kopiowania wartości i funkcją multi-select. 6

7 Router DIGIDIM (905) Router DIGIDIM 905 posiada jeden interfejs DALI pozwalający obsłużyć do 64 urządzeń DALI. Interfejs Ethernet pozwala na łączenie routerów w sieć i tworzenie dużych projektów oświetleniowych. Jedna podsieć DALI z zasilaniem 250mA Interfejs sieciowy Ethernet Wsparcie dla OPC pozwalające na integrację z BMS Możliwość sterowania Routerem poprzez Ethernet Obsługa urządzeń awaryjnych DALI Router DIGIDIM (910) Router DIGIDIM 910 posiada dwa interfejsy DALI pozwalające obsłużyć do 128 urządzeń DALI. Interfejs Ethernet pozwala na łączenie routerów w sieć i tworzenie dużych projektów oświetleniowych. Dwie podsieci DALI z zasilaniem 250mA każda Interfejs sieciowy Ethernet Wsparcie dla OPC pozwalające na integrację z BMS Możliwość sterowania Routerem poprzez Ethernet Obsługa urządzeń awaryjnych DALI Routery Router Imagine (920) Router DIGIDIM 920 posiada dwa interfejsy DALI, a także interfejsy DMX i S-DIM. Interfejs Ethernet pozwala na łączenie routerów w sieć w celu tworzenia dużych projektów oświetleniowych, a także na monitoring i zarządzanie poprzez sieć. Dwie podsieci DALI z zasilaniem 250mA każda Interfejs S-DIM dedykowany dla systemów Helvar Designer Interfejs DMX tryb (wyj/wej) Sterowanie ręczne dla S-DIM Wsparcie dla OPC pozwalające na integrację z BMS Możliwość sterowania Routerem poprzez Ethernet Obsługa urządzeń awaryjnych DALI 7

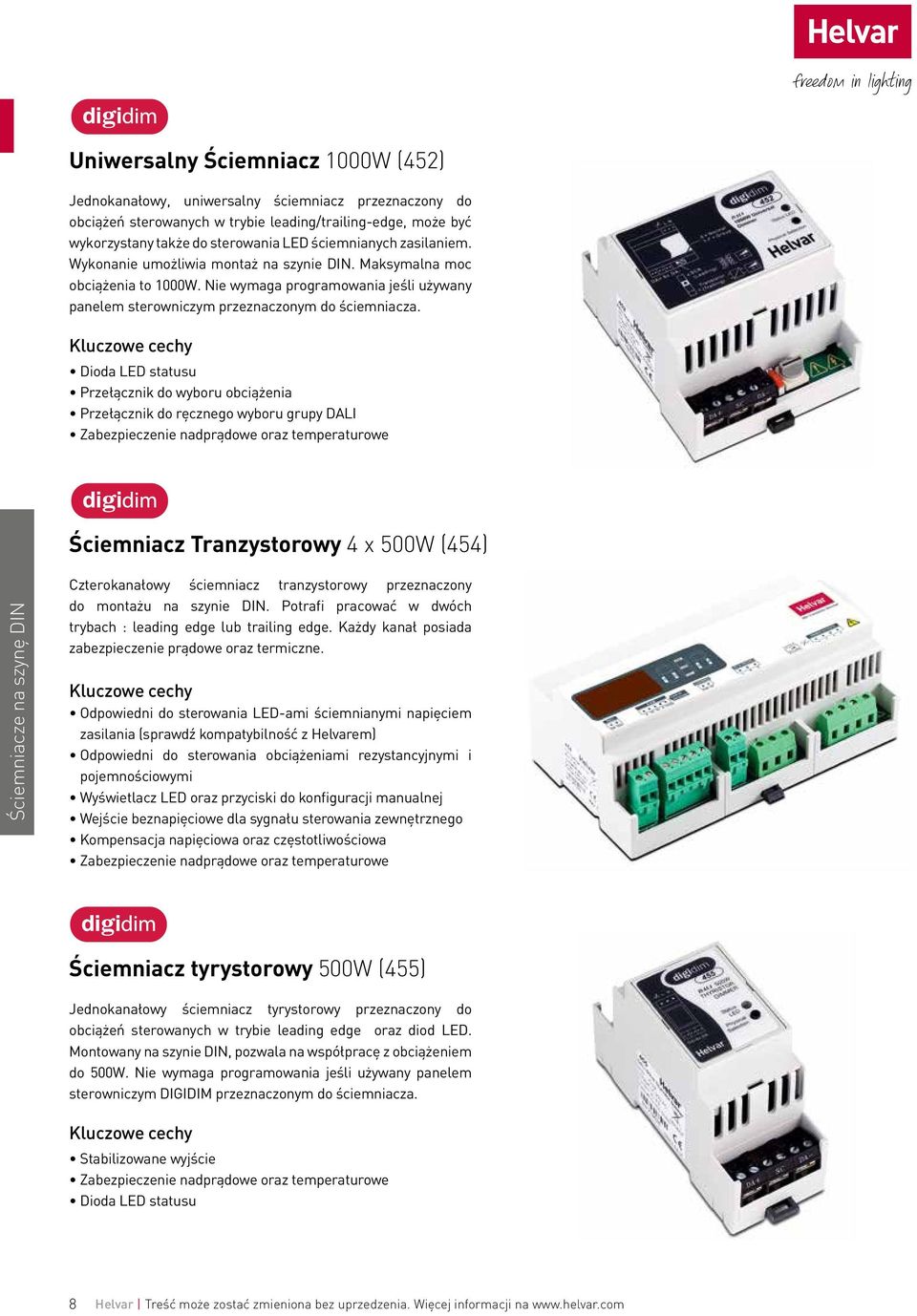

8 Uniwersalny Ściemniacz 1000W (452) Jednokanałowy, uniwersalny ściemniacz przeznaczony do obciążeń sterowanych w trybie leading/trailing-edge, może być wykorzystany także do sterowania LED ściemnianych zasilaniem. Wykonanie umożliwia montaż na szynie DIN. Maksymalna moc obciążenia to 1000W. Nie wymaga programowania jeśli używany panelem sterowniczym przeznaczonym do ściemniacza. Dioda LED statusu Przełącznik do wyboru obciążenia Przełącznik do ręcznego wyboru grupy DALI Zabezpieczenie nadprądowe oraz temperaturowe Ściemniacz Tranzystorowy 4 x 500W (454) Ściemniacze na szynę DIN Czterokanałowy ściemniacz tranzystorowy przeznaczony do montażu na szynie DIN. Potrafi pracować w dwóch trybach : leading edge lub trailing edge. Każdy kanał posiada zabezpieczenie prądowe oraz termiczne. Odpowiedni do sterowania LED-ami ściemnianymi napięciem zasilania (sprawdź kompatybilność z Helvarem) Odpowiedni do sterowania obciążeniami rezystancyjnymi i pojemnościowymi Wyświetlacz LED oraz przyciski do konfiguracji manualnej Wejście beznapięciowe dla sygnału sterowania zewnętrznego Kompensacja napięciowa oraz częstotliwościowa Zabezpieczenie nadprądowe oraz temperaturowe Ściemniacz tyrystorowy 500W (455) Jednokanałowy ściemniacz tyrystorowy przeznaczony do obciążeń sterowanych w trybie leading edge oraz diod LED. Montowany na szynie DIN, pozwala na współpracę z obciążeniem do 500W. Nie wymaga programowania jeśli używany panelem sterowniczym DIGIDIM przeznaczonym do ściemniacza. Stabilizowane wyjście Zabezpieczenie nadprądowe oraz temperaturowe Dioda LED statusu 8

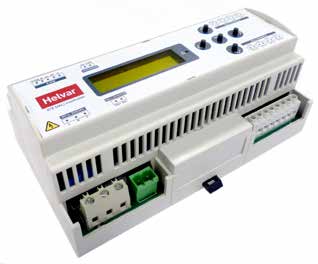

9 1-10V / Konwerter DSI (472) Konwerter 1-10 V / DSI dla sieci DALI. Może załączać nawet 15 stateczników elektronicznych lub zasilaczy LED. Sygnał analogowy 1-10 V / cyfrowy DSI pozwala na sterowanie nawet 50 statecznikami elektronicznymi. Przełącznik do ręcznego wyboru grupy DALI Wyjście 1-10 V & DSI dla 50 stateczników / zasilaczy LED Dioda LED statusu 4-kanałowy kontroler stateczników (474) 4-kanałowy konwerter DALI na 0/1-10 V / DSI / PWM przeznaczony do współpracy ze statecznikami elektronicznymi oraz zasilaczami LED. Możliwość sterowania obciążeniami charakteryzującymi się dużym prądem rozruchu (do 16A na kanał). Każde wyjście sterujące może zostać skonfigurowane niezależnie. Przekaźniki odporne na wysoki prąd rozruchu Wejście wyzwalacza zewnętrznego Wyświetlacz LED oraz przyciski do konfiguracji Możliwość konfiguracji wyjść jako: 0-10 V źródło 10 ma 1-10 V ujście 100 ma DALI-broadcast- / DSI - / PWM źródło 100 ma Wejścia sterujące DALI / S-DIM / DMX Kontrolery na szynę DIN Kontroler 8-miu podsieci DALI (478) Kontroler 8-miu podsieci DALI przeznaczony jest do współpracy ze statecznikami / kontrolerami w rozwiązaniach, gdzie adresowanie nie jest wymagane. Pozwala na niższe koszty początkowe oraz koszty utrzymania dzięki funkcji raportowania uszkodzonych opraw. Wejścia sterujące pozwalają na obsługę wielu protokołów oraz elastyczne sterowanie urządzeniami w podsieciach. Sterowanie przy użyciu DALI Brodcast do każdej podsieci Wbudowany zasilacz DALI - zasilający do 512 urządzeń (2mA na sterownik/statecznik) Raportowanie awarii opraw w podsieci (Jeśli funkcja dostępna w urządzeniu DALI Niższy koszt początkowy projektu - adresowanie urządzeń, tworzenie grup nie jest to wymagane Wejścia sterujące DALI / S-DIM / DMX DSI to zarejestrowany znak handlowy firmy Tridonic 9

10 2-kanałowy sterownik żaluzji i zasłon (490) Dwukanałowy sterownik przeznaczony do sterowania żaluzjami i zasłonami. Dwa niezależne bezpotencjałowe kanały sterujące (do przełączania w górę / w dół oraz zasilanie / kierunek). Dostępny programowalny tryb blind travel time. Automatyczny system zabezpieczający przed uszkodzeniem silnika Izolowane przekaźniki bezpotencjałowe, normalnie otwarte Dioda LED statusu Przekaźniki Kontrolery na szynę DIN Jednokanałowy przekaźnik (491) Jednokanałowy przekaźnik przeznaczony do integracji w szafach elektrycznych lub oprawach. Zaprojektowany do włączania/ wyłączania obciążeń. Obsługa do 3-ech stateczników lub zasilaczy LED Helvara Jednokanałowy przekaźnik 16A (492) Jednokanałowy przekaźnik przeznaczony do sterowania urządzeniami nie posiadającymi interfejsu DALI, nie przeznaczonymi do ściemniania. Posiada bezpotencjałowe zaciski, zdolne do pracy z urządzeniami charakteryzującymi się dużym prądem rozruchu (16A). Urządzenie tworzy węzeł w sieci DALI z typowym poborem prądu 2mA. Do programowania należy wykorzystać oprogramowanie Helvar Designer lub Toolbox Zdolny do sterowania urządzeniami o dużym poborze prądu (16 A) Wytrzymuje duży prąd rozruch obciążeń Kompaktowa obudowa nadająca się do opraw oraz paneli sterujących Bezpieczne odciążanie 10

11 Jednokanałowy przekaźnik sygnałowy (493) Jednokanałowy przekaźnik sygnałowy, zaprojektowany do współpracy z innymi systemami zarządzania inteligentnym budynkiem. Przekaźnik półprzewodnikowy, normalnie otwarty, z maksymalnym napięciem pracy 60 V (DC/AC) oraz prądem do 0,5A. W sieci DALI tworzy węzeł o typowym poborze 10mA. Może zostać oprogramowany za pomocą aplikacji Helvar Designer lub Toolbox. Przełączanie sygnałów niskoprądowych (0.1 ma do 0,5A; 60 V) Półprzewodnikowy przekaźnik niskoprądowy Kompaktowy rozmiar do montowania na panelach lub liniach montażowych Bezpieczne odciążanie Czterokanałowy Przekaźnik (494) Czterokanałowy przekaźnik przeznaczony dla obciążeń nie przeznaczonych do ściemniania. Posiada obudowę do montażu na szynie DIN oraz 4 normalnie otwarte, bez napięciowe oraz indywidualnie programowane przekaźniki, potrafiące przełączać obciążenia rezystancyjne pobierające do 10 A. Izolowane przekaźniki, normalnie otwarte, beznapięciowe. Sterowanie ręczne Dioda LED statusu Przekaźniki Kontrolery na szynę DIN Ośmiokanałowy Przekaźnik (498) Ośmiokanałowy przekaźnik przeznaczony dla obciążeń nie nadających się do ściemniania. Posiada obudowę do montażu na szynie DIN oraz 8 normalnie otwartych, bez napięciowych, indywidualnie programowalnych przekaźników przeznaczonych dla obciążeń rezystancyjnych. Maksymalny prąd dla jednego wyjścia to 16 A. Urządzenie posiada port DALI, DMX oraz S-DIM Wyświetlacz LED oraz przyciski do konfiguracji Przekaźniki umożliwiające sterowanie obciążeniami z dużym prądem rozruchu Wejście dla zewnętrznego sygnału wyzwalającego Wejścia DALI /S-DIM /DMX 11

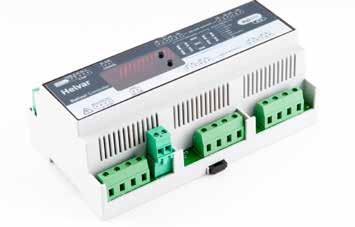

12 4-kanałowy moduł ściemniacza tyrystorowego (458/DIM4) 4-kanałowy moduł ściemniacza tyrystorowego przeznaczony do sterowania obciążeń rezystancyjnych oraz indukcyjnych, wykorzystujący zbocze narastające. Moduł posiada cztery kanały, o obciążeniu 10 A każdy oraz interfejsy DALI, DMX i S-DIM przeznaczone do integracji z systemami DIGIDIM oraz Imagine. Opcjonalnie pozwala skonfigurowanie kanałów do sterowania statecznikami. Moduł przeznaczony do umieszczenia w dowolnej obudowie 458 Wyświetlacz LED oraz przyciski do konfiguracji Wbudowany zasilacz dla Panelu Dotykowego LCD oraz DIGIDIM Możliwość dołożenia modułu 458/OPT4 Wejścia sterujące DALI /S-DIM / DMX Ściemniacze modułowe serii kanałowy moduł ściemniacza tyrystorowego (458/DIM8) 8-kanałowy moduł ściemniacza tyrystorowego przeznaczony do sterowania obciążeń rezystancyjnych oraz indukcyjnych, wykorzystujący zbocze narastające. Moduł posiada osiem kanałów, 10 A każdy (maks. 48 A na wszystkie) oraz interfejsy DALI, DMX i S-DIM przeznaczone do integracji z systemami DIGIDIM oraz Imagine. Opcjonalnie pozwala skonfigurowanie 4-ech kanałów jako sterujące statecznikami. Moduł przeznaczony do umieszczenia w dowolnej obudowie 458 Wyświetlacz LED oraz przyciski do konfiguracji Wbudowany zasilacz dla Panelu Dotykowego LCD oraz DIGIDIM Możliwość dołożenia modułu 458/OPT4 Wejścia sterujące DALI /S-DIM / DMX 8-kanałowy moduł ściemniacza uniwersalnego (458/UNI8) 8-kanałowy moduł ściemniacza uniwersalnego przeznaczony do sterowania obciążeń ściemnianych z wykorzystaniem trybu leading lub trailing edge, co obejmuje większość opraw żarowych oraz zasilaczy LED. Moduł posiada 8 kanałów, gdzie tryb pracy leading lub trailing edge może być wybrany indywidualnie. Maksymalne obciążenie każdego kanału to 6A. Moduł posiada interfejsy DALI, S-DIM oraz DMX przeznaczone do integracji z systemami DIGIDIM oraz Imagine. Moduł przeznaczony do umieszczenia w dowolnej obudowie 458 Wyświetlacz LED oraz przyciski do konfiguracji Wejścia sterujące DALI /S-DIM / DMX 12

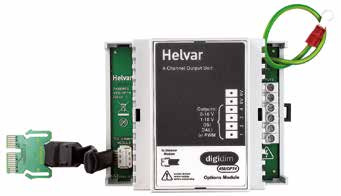

13 8-kanałowy moduł kontrolera stateczników (458/CTR8) 8-kanałowy moduł sterownika stateczników współpracujący z elementami wykonawczymi systemu sterowanymi za pomocą sygnału 0-10 V ( źródło), 1-10 V (ujście), DSI, DALI-brodcast oraz PWM. Posiada również 8 przekaźników odpornych na wysoki prąd rozruchu obciążeń z maksymalnym obciążeniem 16A oraz interfejsy DALI, DMX i S-DIM przeznaczone do integracji z systemami DIGIDIM oraz Imagine. Moduł przeznaczony do umieszczenia w dowolnej obudowie 458 Wyświetlacz LED oraz przyciski do konfiguracji Wejścia sterujące DALI /S-DIM / DMX 8-kanałowy moduł przełączników (458/SW8) 8-kanałowy moduł przełączników. Moduł posiada 8 przekaźników odpornych na wysoki prąd rozruchu obciążeń, z maksymalnym obciążeniem 16 A na kanał. Posiada interfejsy DALI, S-DIM oraz DMX przeznaczone do integracji z systemami DIGIDIM oraz Imagine. Opcjonalny moduł 458/OPT4 daje możliwość rozszerzenia o dalsze 4 kanały sterujące statecznikami Moduł przeznaczony do umieszczenia w dowolnej obudowie 458 Wyświetlacz LED oraz przyciski do konfiguracji Wejścia sterujące DALI /S-DIM / DMX Możliwość dołożenia modułu 458/OPT4 Ściemniacze modułowe serii kanałowy moduł opcjonalny (458/OPT4) Moduł opcjonalny to 4-kanałowa jednostka sterująca statecznikami do stosowania z modułami ściemniaczy (458/DIM8, 458/DIM4). Rozszerza możliwości o 4 kanały sterujące statecznikami za pomocą sygnałów 0-10 V, 1-10V, DSI, DALI-broadcast oraz PWM. Montowany na szynie DIN wewnątrz obudowy 458 Prosty montaż w module 458 za pomocą płaskiego kabla Zasilany ze modułu ściemniacza lub modułu przełączników 13

14 Obudowa pojedyncza (458M1/4S10) Pojedyncza obudowa DIGIDIM 458M1/4S10 zdolna pomieścić 4-kanałowy moduł sterujący DIGIDIM 458/DIM4. Sam moduł sterujący zamawiany jest osobno. Łatwy montaż naścienny pionowo By-pass do pracy bezmodułowej Kabel S-DIM do łączenia modułów w zestawie Obudowa pojedyncza (458M1/) Pojedyncza obudowa DIGIDIM 458M1/ mieści dowolny 8-kanałowy moduł DIGIDIM 458. Posiada zabezpieczenie MCB w każdym kanale. Łatwy montaż naścienny pionowo By-pass do pracy bezmodułowej Kabel S-DIM do łączenia modułów w zestawie Obudowy serii 458 Podwójna obudowa (458M2/) Podwójna obudowa DIGIDIM 458M2/ mieści dwa dowlne moduły DIGIDIM 458 oferując w sumie 16 kanałów sterujących. Posiada zabezpieczenie MCB w każdym kanale. Łatwy montaż naścienny pionowo By-pass do pracy bezmodułowej Kabel S-DIM do łączenia modułów w zestawie Potrójna obudowa DIGIDIM 458M3/ mieści trzy dowolne moduły DIGIDIM 458 oferując w sumie 24 kanały sterujące. Posiada zabezpieczenie MCB w każdym kanale. Łatwy montaż naścienny pionowo By-pass do pracy bezmodułowej Kabel S-DIM do łączenia modułów w zestawie 14

15 Sterownik IP Helvar Nasz sterownik Niagara zapewnia projektantom systemów oświetleniowych wyraźną przewagę oraz wolność wyboru co do sposobu integracji systemu. Pozwala na integrację urządzeń DALI i EnOcean Obsługa 1280 urządzeń na JACE-a Wymagany tylko 1 port Ethernet Automatyczne rozpoznawanie urządzeń/punktów Widgety - łatwe tworzenie grafiki PX do opraw oświetleniowych, paneli przycisków, czujników PIR i oświetlenia awaryjnego DALI Component Creator - automatyczne tworzenie funkcji runtime urządzeń oświetleniowych Interfejs sygnału AV (503A) Pozwala na łączność systemu DIGIDIM z portem RS232 w komputerze PC/systemie AV Montaż na szynie DIN Dioda LED statusu Izolacja 4 kv pomiędzy DALI i portem RS232 Zaciski do okablowania Interfejs USB-to-DALI (510) Interfejs USB-to-DALI pozwala na połączenie PC, na którym pracuje aplikacja Helvar Toolbox, z siecią Helvar DIGIDIM. Interfejs USBto-DALI wykorzystuje standardową ramkę dla paneli sterowniczych Helvar. Pasuje do standardowej ramki dla paneli sterowniczych DIGIDIM Prosta i szybka realizacja połączenia PC do sieci DALI Czarna oraz biała maskownica w zestawie Standardowy konektor mini-b USB Zasilane z sieci DALI Integracja Brama EnOcean (434) Brama EnOcean pozwala na wykorzystanie w systemie DALI bezprzewodowych, bezbateryjnych paneli sterowniczych EnOcean. Brama 434 przeznaczona jest do montażu na suficie lub na ścianie. Wymaga jedynie pojedynczego połączenia elektrycznego do sieci DALI. Pozwala na wykorzystanie bezprzewodowych, bezbateryjnych wyłączników w sieci DALI Prosta instalacja Zasilanie bramki zrealizowane poprzez sieć DALI Do 20 wyłaczników może pracować z jedną bramą 15

16 Interfejs Przycisków (445) Kompaktowe rozwiązanie pozwalające na wykorzystanie standardowych wyłączników innych dostawców 4 wyjścia na diody LED Wyposażony w zaciski śrubowe do przewodów łączących Kompatybilny z systemem sterowania oświetleniem Helvara Konfiguracja przy pomocy aplikacji Helvar Toolbox lub Designer Zasilanie z sieci DALI Mini-Interfejs sygnału zewnętrznego (444) Urządzenia Wejściowe Umożliwia użytkownikowi korzystanie z zewnętrznego sygnału sterującego m.in. od przełączników, czujników, zegarów lub innych Kompaktowa obudowa z wyjściami w postaci taśmy przewodowej Może być montowany w puszce elektrycznej za wyłącznikiem Posiada 4 beznapięciowe wejścia o działaniu chwilowym lub zatrzaskowym Programowanie przy pomocy aplikacji Helvar Toolbox lub Designer Interfejs zewnętrznych sygnałów wejściowych (440) Kompatybilny z DALI Montaż na szynie DIN Umożliwia użytkownikowi korzystanie z zewnętrznego sygnału sterującego m.in. od przełączników, czujników, zegarów lub innych Posiada 8 beznapięciowych wejść o działaniu chwilowym lub zatrzaskowym Programowanie przy pomocy aplikacji Helvar Toolbox Uwaga: Nie współpracuje z routerami 905,910,920 16

17 idim - Inteligencja w Oprawie Przeznaczona do opraw oświetleniowych koncepcja idim posiada 6 gotowych trybów pracy wybieranych za pomocą przełącznika na obudowie idim Sense. Tryby są zaprojektowane, aby spełnić wymagania dotyczące oszczędności energii oraz łatwości użycia. Podstawowe funkcje są wstępnie zaprogramowane i są w pełni regulowane, aby spełnić wszystkie wymagania. idim Sense (316) idim Sense to czujnik przeznaczony do opraw. Łączy w sobie czujnik ruchu (PIR), odbiornik zdalnego sterowania (IR) i czujnik oświetlenia (CL) w jednej obudowie. Przełącznik trybu ręcznego pozwala na łatwy wybór jednego z 6 gotowych trybów pracy. 316 jest również w stanie działać jako czujnik PIR, podłączony do magistrali DALI z idim Solo. 1) Sala szkolna 2) Pojedyncze biuro 3) Open office 4) Korytarz (powiązanie) 5) Korytarz (podtrzymanie) 6) Sala konferencyjna Proszę zapoznać się z dokumentacją idim w celu dokładnego opisu trybów pracy Czujnik PIR, poziomu oświetlenia (CL) oraz odbiornik sygnału pilota Prosty wybór trybu pracy Maskownica w różnych kolorach Ogranicznik pola widzenia dla PIR Sygnalizacja wybranego trybu pracy za pomocą LED Uwaga: Nie współpracuje z DIGIDIM Toolbox ani routerami 905/910/920 idim Solo (403) idim Solo służy jako interfejs dla modułu idim Sense (316), stateczników oraz interfejsów użytkownika (np. paneli sterowniczych). Ponadto idim Solo może być użyty jako zasilacz podsieci DALI (PSU). Mieści się w standardowej obudowie statecznika (30 mm x 21 mm), co ułatwia montaż w oprawie. Możliwości zasilacza : 64 ma (DALI 1), 32 ma (DALI 2) lub 96 ma przy pracy równoległej 2 wyjścia DALI 2 wejścia przełączników sterujących połączenie idim Sense (złącze typu RJ, 4P4C) Wejście dla napięcia zasilania idim idim Remote (304) Pilot podczerwieni idim pozwala na samodzielną modyfikację ustawień systemu oświetleniowego zbudowanego na bazie idim Sense (316). Wyposażony jest w 11 przycisków pozwalających na wywołanie podstawowych funkcji, jak ściemnianie i rozjaśnianie światła, uruchomienie 4-ech z wybranych scen lub wyłączenie. Naciśnięcie kombinacji przycisków pozwala na proste programowanie systemu oraz test systemu. Dodatkowe funkcje Uchwyt naścienny / podstawka na biurko Możliwość połączenia z PC poprzez USB w celu zaawansowanej konfiguracji 17

18 Czujniki Systemowe Kompatybilne z DIGIDIM Toolbox oraz systemami z routerami 905/910/920 CZUJNIKI SYSTEMU DIGIDIM Funkcjonalność Detekcja Ruchu Poziom Oświetlenia Obszar detekcji ruchu 2.8 m Obszar pomiaru poziomu oświetlenia Sufitowy detektor PIR (311) PIR m 3.0m 3.0 m Czujnik wielofunkcyjny (312) PIR 0.5m 85 O 0.8m 100 O 5.2 m 4.5m 7.1 m 2.8 m Niskoprofilowy czujnik mikrofalowy (313) Mikrofalowy m Czujniki Systemowe Czujnik Mikrofalowy z regulowanym kątem pracy (314) Czujnik systemowy idim (315) Mikrofalowy - - PIR 2.8 m 6 m 30 m 22 m 3.0 m 3.0 m m 0.5 m 2.8 m 60 6 m 2.5 m 4.5 m 3.5 m Czujnik PIR typu High bay (317) 15 m 10 m 6 m PIR m 26 m 40 m Czujnik obecności PIR do montażu naściennego (318) 85 PIR m Zewnętrzny Czujnik Światła DALI (329) - - Przy montażu w pionie: 85 od płaszczyzny pionowej; W płaszczyźnie poziomej:

19 Czujnik PIR wykrywa ruch w swoim obszarze detekcji pozwalając na reakcję systemu w odpowiedzi na zmianę obecności w pomieszczeniu Diody LED statusu Zestaw do montażu powierzchniowego Niewielki rozmiar Możliwość zaprogramowania zadanego poziomu oświetlenia Detekcja obecności Możliwość sterowania za pomocą pilota podczerwieni (303) Wejście sterujące przełącznika Zestaw do montażu powierzchniowego DIGIDIM DALI Czujnik Mikrofalowy wykrywa ruch w swoim obszarze detekcji pozwalając systemowi na reakcję w odpowiedzi na zmianę obecności w pomieszczeniu Możliwość sterowania za pomocą pilota podczerwieni (303) Zestaw do montażu powierzchniowego Diody LED statusu Czujnik Mikrofalowy wykrywa ruch w swoim obszarze detekcji pozwalając systemowi na reakcję w odpowiedzi na zmianę obecności w pomieszczeniu Regulowana czułość Możliwość sterowania za pomocą pilota podczerwieni (303) Zestaw do montażu powierzchniowego Diody LED statusu Prosty wybór trybu pracy Maskownica w różnych kolorach Ogranicznik pola widzenia dla PIR Sygnalizacja wybranego trybu pracy za pomocą LED Zgodność systemowa z DIGIDIM Toolbox oraz roterami Helvar 905/910/920 Czujniki Systemowe Sterowanie systemem w zależności od wykrycia obecności Nakładane maski w celu dostosowania obszaru detekcji Prosta integracja z systemem sterowania oświetleniem Helvara poprzez DALI Programowanie poprzez aplikację Designer i DIGIDIM Toolbox Czułość może być regulowana Możliwość sterowania za pomocą pilota podczerwieni (303) Zestaw do montażu powierzchniowego Sterowanie systemem w zależności od wykrycia obecności Możliwość ręcznego sterowania / przycisk do ściemniania Montaż ścienny wraz z odpowiednią ramką Helvara Dostępny w wykonaniu czarnym oraz białym, zgodnym z kolorami paneli przycisków Helvara Prosta integracja z systemem sterowania oświetleniem Helvara poprzez DALI Programowanie poprzez aplikację Designer i DIGIDIM Toolbox Sterowanie poziomem oświetlenia w trybie otwartej pętli Poziom oświetlenia pomiędzy 1-100,000 LUX Prosty montaż Prosta integracja z systemem routerowym Helvara 19

20 Czujniki przeznaczone do opraw (autonomiczne) CZUJNIKI Sterowanie Funkcjonalność Detekcja Ruchu Poziom Oświetlenia Obszar detekcji ruchu Obszar pomiaru poziomu oświetlenia 3.0m 3.0m 85 O 100 O Minisensor3 DALI * PIR - 0.5m 4.5m 0.8m 5.0m 7.0m 3.0m 3.0 m 85 O 100 O idim Sense 316 DALI * PIR 0.5m 0.8m 5.2 m 4.5m 7.1 m 2.8m µdim SL-MW-DA DALI * Mikrofalowy - 5m 8m 12m 2.8m Czujniki do opraw µdim SL-MW-AN 1-10 V Mikrofalowy µdim SL-MW-SW Załączanie Mikrofalowy - 2.8m 8m 12m 5m 5m 8m 12m 2.8m µdim SS-PIR-AN 1-10 V PIR - 5m 2.8m µdim SS-PIR-SW Załączanie PIR - - 5m MIMO V - - max. 5m O 20

21 Moduły diodowe LED do opraw liniowych Moduły diod LED ze swoją liniową mechaniką, łatwością łączenia oraz jednolitą barwą idealnie nadają się do tworzenia opraw oświetleniowych o liniowym kształcie. Korzyści Dokładne selekcjonowanie diod LED w celu uzyskania jednolitej barwy Modułowa budowa, zgodna z Zhaga pozwala na elastyczność w projektowaniu Odpowiednie zasilacze w ofercie Helvara (CC i DALI) oferujące możliwość ściemniania Komplementarny system sterowania oświetleniem Helvara w celu uzyskania maksymalnej efektywności energetycznej LH-284 LE-284 LH-564 LE-564 Moduły diodowe LED do opraw panelowych Macierz 64 Wydajne moduły Macierzowe LED stanowią efektywne rozwiązanie jednolitym strumieniu światła. Stanowią konkurencyjne rozwiązanie do budowania kwadratowych opraw LED (jak np. panel sufitowy 600 x 600). Macierz 30 Korzyści Łatwość i elastyczność projektowania opraw Technologia LAM-type pozwalająca na projektowanie cieńszszych opraw Trwałość i długi czas życia dzięki dobrej efektywności termicznej Do wyboru kwadratowy lub prostokątny kształt Moduły LED Moduły diodowe LED typu Chip Seria diod LED typu Chip on Board (COB) to idealne rozwiązanie do tworzenia opraw punktowych i opraw do podświetlających. Występują w kilku wersjach wartości strumienia świetlnego oraz temperatury barwowej. Seria COB 26 W Seria COB 40 W Korzyści 3-stopniowa metoda MacAdam a w celu zapewnienia jednolitego koloru Wysoka efektywność świecenia oraz energetyczna Wybór wariantów w zależności od mocy i temperatury barwy od 2700K do 6500K CCT Najwyższa jakość światła CRI > 80 Odpowiednie zasilacze w ofercie Helvara (CC i DALI) Seria COB 13 W 21

22 Zasilacz DALI 1x20 W z możliwością ściemniania, LL1x20-E-DA Konfigurowalny prąd wyjścia : 350 / 500 / 700 ma Maksymalne obciążenie 20 W Sterowanie DALI, zakres ściemniania 1 %-100 % Zabezpieczenie przeciw przepięciami z sieci do 4 kv Wysoka sprawność, 0.88 Kompatybilność z idim Zasilacz DALI 1x30 W z możliwością ściemniania, LC1x30-E-DA Konfigurowalny prąd wyjścia : 350 / 500 / 700 ma Maksymalne obciążenie 30 W Sterowanie DALI, zakres ściemniania 1 %-100 % Niski pobór w trybie stand-by 0.3 W Zabezpieczenie przeciw przepięciami z sieci do 4 kv Wysoka sprawność, 0.86 Opcjonalnie złącza zatrzaskowe eliminujące naprężenia Zewnętrzne wejście dla termistora NTC Kompatybilność z idim Zasilacze DALI LED Zasilacz DALI 1x40 W z możliwością ściemniania, LL1x40-E-DA Regulowany prąd wyjścia : 350 (domyślnie) ma Sterowanie DALI, zakres ściemniania 1 %-100 % Niski pobór w trybie stand-by 0.3 W Zabezpieczenie przeciw przepięciami z sieci do 4 kv Wysoka sprawność, 0.89 Zabezpieczenie przeciążeniowe, zwarciowe i open circuit Odpowiedni dla opraw Class I, II lub SELV Zewnętrzne wejście dla termistora NTC Regulacja prądu poprzez zewnętrzny rezystor Opcjonalnie złącza zatrzaskowe eliminujące naprężenia (LL1x40-SR) Zasilacz DALI 1x40 W z możliwością ściemniania, LL1x40-E-DA Regulowany prąd wyjścia : 700 (domyślnie) ma Sterowanie DALI, zakres ściemniania 1 %-100 % Niski pobór w trybie stand-by 0.3 W Zabezpieczenie przeciw przepięciami z sieci do 4 kv Wysoka sprawność, 0.89 Zabezpieczenie przeciążeniowe, zwarciowe i open circuit Odpowiedni dla opraw Class I, II lub SELV Zewnętrzne wejście dla termistora NTC Regulacja prądu poprzez zewnętrzny rezystor Opcjonalnie złącza zatrzaskowe eliminujące naprężenia (LL1x40-SR) Zasilacz DALI 1x70 W z możliwością ściemniania, LC1x70-E-DA Regulowany prąd wyjścia : 700 (domyślnie) ma Sterowanie DALI, zakres ściemniania 1 %-100 % Niski pobór w trybie stand-by <0.5 W Zabezpieczenie przeciw przepięciami z sieci do 4 kv Zabezpieczenie przeciążeniowe, zwarciowe i open circuit Odpowiedni dla opraw Class I, II lub SELV Zewnętrzne wejście dla termistora NTC Dodatkowe wyjście 12 V do układu chłodzącego (nie do niezależnego użycia) Regulacja prądu poprzez zewnętrzny rezystor Opcjonalnie złącza zatrzaskowe eliminujące naprężenia (LL1x70-SR) 22

23 Zasilacz DALI 1x42 W z możliwością ściemniania, LL1x10-42-E-DA * Sterowanie DALI, zakres ściemniania 1 %-100 % Zabezpieczenie zwarciowe i open circuit Regulowany prąd wyjścia : 120 (domyślnie) ma Maksymalne obciążenie 42 W Niski pobór w trybie stand-by 0,4 W Wysoka sprawność, 0.92 Odpowiedni dla opraw Class I *Informacje wstępne. W celu sprawdzenia dostępności skontaktuj się ze swoim przedstawicielem handlowym Zasilacz DALI 1x23-80 W z możliwością ściemniania, LL1x23-80-E-DA* Sterowanie DALI, zakres ściemniania 1 %-100 % Zabezpieczenie zwarciowe i open circuit Regulowany prąd wyjścia : 150 (domyślnie) ma Maksymalne obciążenie 80 W Niski pobór w trybie stand-by 0,4 W Wysoka sprawność, 0.93 Odpowiedni dla opraw Class I *Informacje wstępne. W celu sprawdzenia dostępności skontaktuj się ze swoim Zasilacz DALI 2x35 W z możliwością ściemniania, LL2x35-E-DA Regulowany prąd wyjścia : 350 (domyślnie) ma Dwa niezależne kanały wyjściowe SELV Sterowanie DALI, zakres ściemniania 1 %-100 % Niski pobór w trybie stand-by <0,5 W Zabezpieczenie przeciw przepięciami z sieci do 4 kv Wysoka sprawność, 0.90 Zabezpieczenie przeciążeniowe, zwarciowe i open circuit Odpowiedni dla opraw Class I, II Zewnętrzne wejście dla termistora NTC Regulacja prądu poprzez zewnętrzny rezystor Dostępny także wersja LL2x35-E-DA-iC ze sterowaniem kolorem Zasilacze DALI LED Zasilacz DALI 1x70 W z możliwością ściemniania, LL1x70-E-DA Regulowany prąd wyjścia : 350 (domyślnie) ma Sterowanie DALI, zakres ściemniania 1 %-100 % Niski pobór w trybie stand-by 0,4 W Zabezpieczenie przeciw przepięciami z sieci do 4 kv Zabezpieczenie przeciążeniowe, zwarciowe i open circuit Może być zasilany napięciem DC w przypadku centralnej baterii awaryjnej Wysoka sprawność, > 0.91 Odpowiedni dla opraw Class I Regulacja prądu poprzez zewnętrzny rezystor 23
