1 Fotokomórki widelcowe o wysokiej rozdzielczości GLS Wyczuwają obiekty od Ø 0,3 mm Rozwarcie widelca od 5 do 250 mm Zwarta konstrukcja z aluminium Krótki czas reakcji 0,25ms FUNKCJA Unikalna w tej serii jest wysoka rozdzielczość. Można wyczuwać obiekty od średnicy 0,3 mm z histerezą max 0,15 mm. Wysoka rozdzielczość daje bardzo dokładne wyczuwanie. Nr katalogowy GLSS20BDP GLSM30BDP GLSM50BDP GLSL80BDP Funkcja Nadajnik/Odbiornik Odległość wyczuwania 20mm 30mm 50mm 80mm Najmniejszy przedmiot do detekcji Histereza (max) 0,3mm <0,15 mm Typ obudowy (dł. nóżek) Wąska średnia średnia Szeroka Napięcie zasilania Pobór prądu Wyjście Funkcja Czas reakcji Źródło światła Wskazanie wyjścia Wskazanie alarmu Ustawienie czułości Stopień ochrony Materiał obudowy Zakres temp. Przyłącze VDC± 10% max. 10% tętnień.ochrona przed niewłaściwą polaryzacją 30mA (max) PNP open collector100ma (30VDC (max).odporny na zwarcie Zwierna ( łączy w ciemności)* 0,8ms (max) Podczerwona LED (880nm) Czerwona świecąca na około LED Czerwona migocąca na około LED (16Hz) Potencjometr IP66 Czarne eloksowane aluminium -10 C do + 55 C Styk M8 3 biegunowy z gwintem ( na specjalne zamówienie) GLSS (Mała) GLSM (Średnia) GLSL (Duża) * Funkcja rozwierna na zamówienie brązowy PNP wyjście czarny ziemia niebieski NR KATALOGOWY WYKONANIE WYJŚCIE (ODLEGŁOŚĆ) GLSS20BDP Widelec PNP 20 mm GLSM30BDP Widelec PNP 30 mm GLSM50BDP Widelec PNP 50 mm GLSL80BDP Widelec PNP 80 mm P08M020 Kabel ze złączem M8 prostym, 2m,3 przewody P08M050 Kabel ze złączem M8 prostym, 5m,3 przewody P08M020 Kabel ze złączem M8 kątowym, 2 m,3 przewody P08M050 Kabel ze złączem M8 kątowym, 5m,3 przewody 44 Zamówienia : tel fax

2 Fotokomórka widelcowa do etykiet i kolorowych znaczników MCU Odstęp widelca 2 mm Wytrzymałe soczewki ze szkła Wysoki stopień ochrony IP67 Krótki czas reakcji 0,5ms WYKONANIE Nr katalogowy Funkcja Odległ.wyczuwania Najmniejszy znak detekcji Napięcie zasilania Pobór pradu Wyjście Przełacznik jasno/ ciemno Czas reakcji Źródło światła Wskazanie wyjścia Ustawienie czułości Stopień ochrony Materiał obudowy Zakres temp. Przewód z przyłącz. Max.światło zakłóc. MCU2RTC Nadajnik/Odbiornik 2mm VDC± 10% max. 10% tętnień. 22mA(max) Czerwona widzialna *LED (680nm) 1mm PNP i NPN 100mA 30VDC (max).odporny na zwarcie Przełącznik 2 pozycyjny 0,5ms (max) -25 C do + 55 C 4x0,2mm, długość 3m 5000lux Kompatybilność elektromagnetyczna EN EMC 89/336/EEC EN MCU2GTC 30mA(max) Zielona widzialna *LED (570nm) Czerwona LED:aktywny, ZielonaLED: stabilny sygnał 2-pozycyjny przełącznik "wysoka i niska czułość" wieloobrotowy potencjometr IP67 Obudowa z ABS, soczewka ze szkła * Niebieska LED(450 nm) na zamówienie 1.OP.L 2.STB 3.SENS 4.D-L 5.L-H :Czerwona LED aktywny :Zielona LED stabilny sygnał :Potencjometr czułości :Przełącznik jasny/ciemny :Czułość niska/wysoka PRZYKŁAD ZASTOSOWANIA Detekcja etykiety ze sterowaniem krawędziowym. Można używać czerwonej LED MCU2RTC Detekcja znaków (znaki kolorowe) Można używać: Zielonej LED, MCU2GTC, Niebieskiej LED, MCU2BTC Brązowy: 12-24VDC Biały: PNP wyjście Czarny: NPN wyjście Niebieski: 0V NR KATALOGOWY WYKONANIE WYJŚCIE MCU2RTC Widelec, czerwone widzialne światło PNP i NPN MCU2GTC Widelec, zielone widzialne światło PNP i NPN Również można otrzymać z odstępem 30 mm. Zamówienia : tel fax

3 LASER DO ZNAKÓW KOLOROWYCH LDS33R Wykrywa małe znaki na duże odległości FOTOKOMÓRKA KOLOROWA CSR10 Wykrywa różne kolory LED, lamp itp. Czerwone widzialne światło laserowe Odległość wyczuwania 300mm ±100mm Mały punkt wyczuwania, 2mm (na odległość 300mm) Szybki czas reakcji, max 0,5ms Automatyczne ustawianie (nawet możliwe poprzez zewnętrzny przycisk) Duży wybór odpowiednich światłowodów Wykrywa szczegóły, pomiar widma RGB FOTOKOMÓRKI DO ZNAKÓW KOLOROWYCH GR Zwarte do stosowania w ciasnych pomieszczeniach BEZDOTYKOWY POMIAR POZIOMU CIECZY Czerwone lub zielone światło widzialne Wysoki stopień ochrony: IP67 Odległość wyczuwania: 20-70mm GR40R-NPN 12mm±2mm GR12GS-PNP mm GR100R-PNP Montuje się na przezroczystej rurze ( 6-26 mm, max. grubość 3 mm) Wykrywa przezroczyste ciecze, czysty olej itp. Bardzo mały wpływ na działanie mają pęcherzyki powietrza Pracuje wspólnie ze wzmacniaczem F10R i F1R FOTOKOMÓRKA MIERZĄCA ODLEGŁOŚĆ DLAS Niewrażliwa na zmiany koloru i powierzchnię obiektu FOTOKOMÓRKA TEFLONOWA Analogowe wyjście napięciowe 1-10V Odległość wyczuwania: do 1m dla fotokomórek odbijających, dla refl eksyjnych do 6 m Sztywna obudowa metalowa Bardzo wytrzymała na agresywne środki chemiczne Może być używana w wielu zastosowaniach, gdzie dotychczas nie było możliwe stosowanie fotokomórek Dostępne jako bezpośrednio wyczuwające nadajniki/ odbiorniki i światłowody FOTOKOMÓRKA ANALOGOWA Sygnał wyjściowy jest proporcjonalny do ilości odbijanego światła Sztywna obudowa metalowa (M30) Wyjście 4-20mA Max. odległość wyczuwania (regulowana): bezpośrednio odbijająca mm ( ) bezpośrednio odbijająca mm ( ) 46 Zamówienia : tel fax

4 Czujniki etykiet Wykrywa przezroczyste etykiety LRD2100 Automatyczne ustawianie Całkowicie nieczułe na druk i różnice kolorów Może wykrywać etykiety o grubości 0,025 mm Zlicza do etykiet na sekundę FUNKCJA LRD 2100 nie pracuje ani z optyczną, ani z mechaniczną, tylko bezdotykową techniką pojemnościową o wysokiej dokładności. Dlatego wykrywa równie efektywnie całkowicie przezroczyste, jak też zwykłe etykiety i papier. Nie trzeba zaznaczać etykiet, oraz nie wymaga ustawiania przy zmianie koloru lub etykiety. Automatyczne ustawianie LRD 2100 posiada dwie opcje ustawiania: automatyczną i ręczną. W większości wypadków czujnik ustawia się samoczynnie, jedynie w wypadku znaczących różnic w grubości, bądź przy odstępach większych niż 3 mm należy użyć potencjometru do ustawiania parametrów. Numer katalogowy LRD2100 Odstęp widelca 0,75 mm (większy odstep na zamówienie) Powierzchnia wyczuwania 30,5x2 mm Czas reakcji 10 µs Powtarzalność Lepsza niż 0,35 mm (przy prędkości 1000 etykiet/minutę) Napięcie zasilania 11-30V DC (max. 10% tetnień) Jeżeli napięcie jest inne niż 24V DC użyj potencjometra Zero adjust Pobór prądu 60 ma (max.) Dane wyjściowe PNP i NPN 150 ma, 30V DC max. UWAGA! Niezabezpieczony przed zwarciem.funkcja zwierna/rozwierna w zależności od połączenia Ustawienie czułości Patrz: opis Wskazania Zielona LED - ZERO do ustawienia napięcia. Zielona LED-"EDGE" wskazuje, że świeci się przy odstępie między dwiema etykietami Zakres temperatur +4 C do +50 C Materiał Aluminium Przewód z przyłączem Ekranowy, 2 m długości Kompatybilność elektromagnetyczna EMC 89/336/EEC: EN , EN55022 Class B CISPR22 Class B PRZYKŁAD ZASTOSOWANIA Wykrywa etykiety Liczy etykiety z dużą prędkością aż do szt./sek. Wykrywa połączenie między dwoma papierami lub materiałem z tworzywa Wyczuwa grubości papieru Podwójna detekcja, jedna lub dwie warstwy papieru Zamówienia : tel fax

5 Czujniki etykiet WYKONANIE GAIN ADJUST (ustawianie czułości) ZERO ADJUST (ustawianie napięcia zasilania) EDGE ZERO USTAWIANIE: Normalnie niewymagane. Przy użyciu innego napięcia zasilania niż 24 VDC lub jeżeli czujnik nie pracuje właściwie dokonaj następującej regulacji: 1). Bez materiału w widelcu ustaw potencjometr zero adjust w pozycji kiedy wskazanie LED zero zostanie zgaszona lub zapalona. 2). Niech etykiety przesuną się przez widelec, kiedy odstęp między dwiema etykietami przekracza aktywną powierzchnię wyczuwania, to dioda LED edge powinna się zaświecić. Ustaw potencjometrem gain adjust aż edge się zaświeci (przy odstępie między dwiema etykietami). Następnie przekręć gain jeszcze o pół obrotu zgodnie z ruchem wskazówek zegara. [cm] M4x.7 (x4) 140 mm 20,3 mm 31,8 mm 5,1 mm 15,2 mm 25,4 mm 30,5 mm 15,2 mm SE NSOR 7,6 mm 0,76 mm (Justerbar) 89 mm Powierzchnia Gaffeldjup wyczuwania 24,1 mm Kolor przewodu Czerwony Czarny Zielony Niebieski Biały Brązowy Ekran VDC -0VDC NPN-wyjście PNP-wyjście PNP-zasilanie Odwróc.wyjścia Ekran Wyjście NPN brązowy dołącz.do(+) Wyjście NPN brązowy dołącz.do (-) Wyjście PNP brązowy dołącz.do(+) Wyjście PNP brązowy dołącz.do(-) Etykieta Etykieta Etykieta Etykieta Ruch etykiety UWAGA! Nieodporny na zwarcie. Brązowy łączy się do + lub - w zależności od wymaganej polaryzacji wyjścia. Przy PNP należy napięcie podłączyć do białego przewodu (zmostkuj np. przewody biały i czerwony). 48 Zamówienia : tel fax

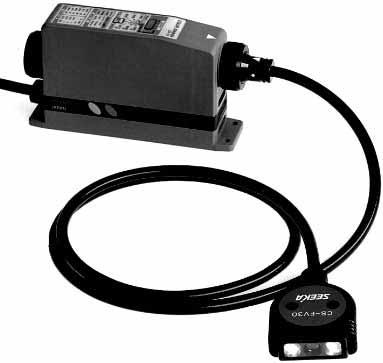

6 Fotokomórka odczytująca kolor CS Łatwa do programowania Może odczytywać wiele różnych kolorów 3-programowalne wyjścia (kolory) Wyjście dla pozostałych przedmiotów (koloru) (Wzmacniacz) (Światłowód) TYP Napięcie zasilania Pobór prądu Metoda detekcji Czas reakcji Ustawianie kolorów (wyjście) Ustawianie tła (wyjście NG) (lub wyjś.dla pozostał. kolorów) Ustawianie funkcji Wyjścia -dla ustawionych kolorów -dla pozostałych kolorów (NG) Źródło światła Kontrola funkcji lampy Kontrola ostrości Wskazania Zakres temperatur Stopień ochrony CS-C3-PNP 12-24VDC +10%, max 10% tętnień 18W (max.) (12VDC 1.5A, 24VDC 0.75A) Pomiar widma RGB 1 ms (częstotliwość 300Hz) 3 wyjścia kolorowe EEPROM 1 wyjś.(pozost.przedm.,kolory) EEPROM -Tolerancja powierzch.eepro = kolor + powierzchnia = kolor -Tolerancja kolorowa EEPROM = dokładne wyczuwanie = niedokładne wyczuwanie -Funkcja czasowa EEPROM = opóźnienie wyłącz. (50ms) = normalna 3 PNP 100mA 30VDC max. zabezp. przed zwarciem 1 PNP 100mA 30VDC max. zabezp. przed zwarciem Lampa halogen.5v, 9W (CS-L5) Brzęczyk Czerwona LED Ustawiane wyjścia: 3 pomarańczowe LED NG - wyjście: 1 czerwona LED Ustawianie funkcji: 3 pomarańczowe LED -10 C do +55 C (wzmacniacz) IP20 (wzmacniacz) TYP CS-FV30 CS-FV5 CS-FX10** 30mm 5mm 10mm Odległość wyczuwania 30 mm 5 mm 10 mm Tolerancja ±3 mm ±1 mm -5 mm + 2 mm Min.obiekt Ø 3.5 mm Ø1 mm Ø 6 mm Dł.włókna 1 metr Mater.włókna Tworzywo, polimetakrylat PMMA Promień zgięcia 50 R Max.świat.zakł lux Zakr.temper. od -25 C do +55 C Stopień ochr. IP40 **Włókno szklane na zamówienie CS-FR10 Fotokomórka kolorowa CS-C1 dla jednego koloru z zewnętrzną regulacją na zamówienie. PRZYKŁAD ZASTOSOWANIA Sortowanie Kontrola jakości Niewłaściwa etykieta Brak etykiety Ustawianie pozycji Niewłaściwie odwrócona Zamówienia : tel fax

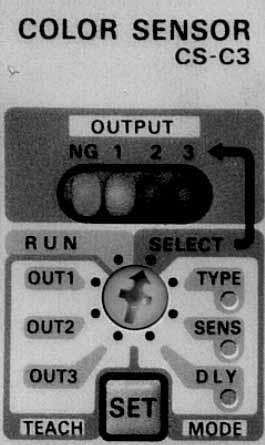

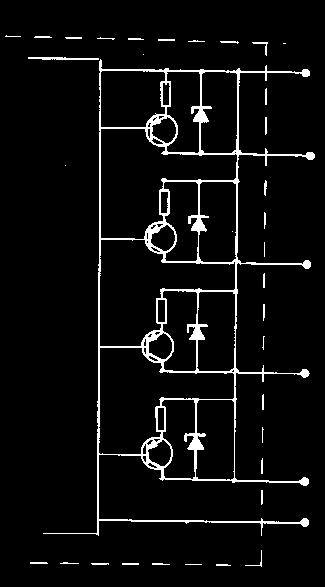

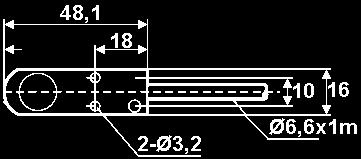

7 WYKONANIE Wskaźnik wyjścia = Pomarańczowa LED Wskaźnik wyjścia (NG) = Czerwona LED Świeci się, kiedy przedmiot (kolor) przesuwa się i nie został zaprogramowany na którymkowiek z trzech wyjść Wskazanie funkcji=pomarańczowa LED = Pomarańczowa LED świeci = Pomarańczowa LED jest zgaszona Przełącznik funkcji (obrotowy) Używa się przy programowaniu funkcji albo wyjscia - Tolerancja powierzchni = Kolor + powierzchnia (col + y): Pod uwagę bierze się zarówno kolor obiektu jak i jego powierzchnię (błyszcząca, matowa itp.) = Kolor (colour): Pod uwagę bierze się tylko kolor obiektu. - Tolerancja kolorów = Dokładne wyczuwanie (Fine): Dokładne wyczuwanie koloru obiektu. = Zgrubne wyczuwanie (Rough): Niedokładne wyczuwanie koloru obiektu. Przełącznik programowania (wciskany) Używa się przy programowaniu funkcji i koloru, które mają być zaprogramowane na właściwym wyjściu. - Funkcja czasowa = Opóźnienie wyłączenia (Offdly): Opóźnienie wyłączenia wyjścia ok. 50ms po tym jak obiekt wejdzie w obszar wyczuwania głowicy = Normalne (Normal): Wyjście jest aktywne tak długo jak obiekt wyczuwany jest przez głowicę CS-FV30 CS-FV5 Brązowy Brun Czarny Svart Biały Vit CS-FX10 CS-C3 Szary Grĺ Pomarańczowy Orange Niebieski Blĺ Kolor przewodu Brązowy VDC Czarny Wyjście 1 Biały Wyjście 2 Szary Wyjście 3 Pomarań. Wyjście NG Niebieski -0V NR KATALOGOWY WYKONANIE ODSTĘP WYCZUWANIA CS-C3-PNP Wzmacniacz PNP CS-FV30 Światłowód 30 mm CS-FV5 Światłowód 5 mm CS-FX10 Światłowód 10 mm Wyjście NPN na zamówienie. Fotokomórka CS-C1 dla jednego koloru z zewnętrznym ustawianiem na zamówienie 50 Zamówienia : tel fax

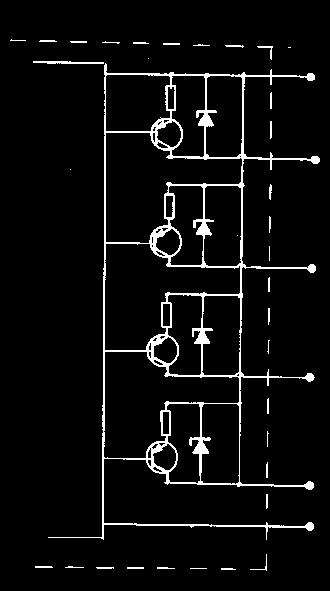

8 Fotokomórka rozróżniająca kolory CS-D3 Nieskomplikowane programowanie Czuła na niewielkie różnice w kolorze Źródło światła - diody LED Możliwość zaprogramowania 3 różnych kolorów Możliwość zewnętrznego programowania WZMACNIACZA TYP CS-D3-NPN CS-D3-PNP Napięcie zasilania 12-24VDC +-10% Pobór prądu 1,5 W (max.) Metoda detekcji Pomiar widma RGB <1 ms w trybie normalnego rozróżniania kolorów Czas reakcji <5 ms w trybie uśrednionego rozróżniania kolorów Wyjście Obciążalność wyjścia i niewłaściwą polaryzacją Źródło światła Wskaźnik diodowy Stopień ochrony Zakres temperatur NPN - otwarty kolektor, 100mA 30VDC max PNP - otwarty kolektor, 100mA 30VDC max 100mA 30VDC max, zabezpieczenie przed zwarciem czerwona, zielona i niebieska LED Zasilanie (RUN) - żółta LED: światło stałe podczas zasilania, migające podczas ręcznego programowania Wyjście (OP) - pomarańczowa LED: światło ciągłe - sygnalizuje pojawienie się sygnału na wyjściu, migające - podczas mieszanej procedury programowania Stabilność (STB) - zielona LED - światło ciągłe podczas stabilnego wykrywania, migające - w czasie automatycznej procedury programowania błąd (ERR) - czerwona LED - światło ciągłe podczas błędnego programowania, migające - podczas błędnej detekcji IP65-10 C C ŚWIATŁOWODÓW Typ CS-DF10 CS-DF30 Odległość wyczuwania 10mm 30mm Tolerancja +/- 2mm +/- 5mm Wielkość plamki świetlnej Ø2.5mm Ø5mm Długość kabla 2m Promień gięcia 25R Zamówienia : tel fax

9 BANK - przełącznik (3 pozycyjny) do wyboru RUN - zasilanie - żółta LED: światło stałe podczas zasilania, migające podczas ręcznego programowania OP - wyjście - pomarańczowa LED: światło ciągłe sygnalizuje pojawienie się sygnału na wyjściu; migające - podczas mieszanej procedury programowania STB - stabilność - zielona LED: światło ciągłe podczas stabilnego wykrywania, migające - w czasie automatycznej procedury programowania ERR - błąd - czerwona LED: światło ciągłe podczas błędnego programowania, migające - podczas błędnej detekcji TOLERANCJA - przełącznik do ustawienia tolerancji rozpoznawania kolorów (w położeniu 9 większa tolerancja niż w 1 ) i przełączenie w tryb mieszany programowania (położenie MIX) SET - przycisk programowania AVE NML - precyzja detekcji (NML - rozpoznawanie normalne, AVE - rozpoznawanie utrudnione) C+Y COL - rodzaj powierzchni (C+Y - bierze pod uwagę nie tylko kolor, ale również powierzchnie - np. matowa czy błyszcząca, COL - tylko kolor AUT MAN - tryb programowania AUT - automatyczna, MAN - ręczna OFD NON - funkcja czasowa (OFD - opóźnienie wyłączenia wyjścia - 50 ms, NON - normalne wyłączenie Brązowy Brun Czarny Svart ,5 4,2 7,4 11,8 Kabel Ø4,5 Biały Vit Szary Grĺ ,6 Pomarańczowy Orange Niebieski Blĺ 7,2 16, ,5 6,5 2-Ø4,5 hål 14 Kolor przewodu Brązowy VDC Czarny Wyjście Niebieski -0V Różowy Zewnętrzne programowanie (dla NPN zwiera sie z niebieskim, dla PNP z brazowym) Ø4,5x6,5 Ovalt hål NR KATALOGOWY WYKONANIE WYJŚCIE CS-D3-PNP Wzmacniacz PNP CS-D3-NPN Wzmacniacz NPN CS-DF10 Światłowód CS-DF30 Światłowód 52 Zamówienia : tel fax

10 Fotokomórki ramowe o wysokiej rozdzielczości RLSM Wielkość od 40x40mm do 400x400mm Wysoka rozdzielczość, może wyczuwać bardzo małe przedmioty Sztywna konstrukcja, czarne aluminium DANE TECZNICZNE Numer katalogowy RLSM40-80AP RLSM80-80AP RLSM80-120AP RLSM AP RLSM AP Powierzchnia wyczuwania 40x80 mm 80x80 mm 80x120 mm 160x200 mm 200x400 mm Najmn.wykrywalny przedmiot: Wyjście dynamiczne Ø 1 mm Ø 1 mm Ø 1,3 mm Ø 2 mm Ø 5 mm Wyjście statyczne Ø 3 mm Ø 3 mm Ø 3,5 mm Ø 4 mm Ø 20 mm Czas reakcji Dynamiczne wyjście 200µs, statyczne wyjście 1s Źródło światła Niemodulowane swiatło podczerwone (880nm) Napięcie zasilania 15 do 30V DC ± 5% tętnień, ochrona przed złą polaryzacją Pobór prądu 90 ma 120 ma 120 ma 200 ma 400 ma Dane wyjściowe PNP 200 ma max, zabezpieczone przed zwarciem,npn na zamówienie Przełącznik jasny/ciemny Zmiana polaryzacji (zob. połączenie elektryczne) LED Wskazanie Zielona LED napięcie zasilania, Czerwona LED wyjście dynamiczne, Żółta LED wyjście statyczne Ustawienie czułości Potencjometr Funkcja czasowa Przedłużenie impulsu 10 do 300msek (jedynie na wyjściu dynamicznym) Zakres temperatur -10 do +55 C Stopień ochrony IP65 Materiał obudowy Czarne eloksowane aluminium Przyłącze Styki M8 4-biegunowe z gwintem ( zamawiane oddzielnie ) Kompatybilność elektromagnetyczna EMC 89/336/EWG EN Brak stref martwych: Dynamiczna funkcja: Funkcja statyczna: Przedmioty będą wykrywane niezależnie w którym miejscu wejdą w powierzchnię wyczuwania. Obiekt wykrywany musi posiadać jakąś najmniejszą prędkość odpowiadającą upadkowi z 30 mm, aby mógł być wykrywany. Przedmiot, który porusza się wolno w świetle nie będzie wykrywany. O ile przedmiot zatrzyma się w świetle, to będzie wykrywany tylko jeden raz. Zalety funkcji statycznej: wytrzymałość na większe zabrudzenie bez wpływu na funkcje. Może wykrywać przedmioty przez przezroczystą rurę. Funkcja statyczna nie jest równie szybka i czuła tak jak dynamiczna. Może być używana do większych obiektów i niższych prędkości. Statyczną funkcję używa się głównie dla kontroli tego, gdzie żaden przedmiot nie zatrzymał się w ramie i dla kontroli rozproszenia światła. WYKONANIE Zielona LED (Napięcie zasilania) Potencjometr czułości (funkcja dynamiczna) Żółta LED (wyjście statyczne) Styk M8 Czerwona LED (wyjście dynamiczne) Potencjometr przedłużania impulsu (funkcja dynamiczna) Potencjometr (funkcja statyczna) Zamówienia : tel fax

11 PRZYKŁADY ZASTOSOWAŃ Kontrola wyrzutu np. przy sztancowaniu Liczenie detali w przezroczystej rurze. Wyczuwa ciecz lub proszek Wykrywa obecność drutu, który cały czas porusza się w świetle Liczy spadające detale. Przy pomocy rynny do separowania detali YYY YYY * xø 6.2 NR KATALOG. X(mm) Y(mm) RLSM40-80AP RLSM80-80AP RLSM80-120AP RLSM AP RLSM AP XXX XXX YYY 2xø *** 20.0 YYY ** YYY X=Długość strony aktywnej Y=Długość strony pasywnej (odstęp między nadajnikiem i odbiornikiem) RLSM XXX- YYY XXX=aktiv sida Y YY =passiv sida * monteringshål med XXX/080 ** monteringshål med XXX/120 *** 40,0 mm om YYY=040 2xM 6 Wybór funkcji zwiernej lub rozwiernej Dynamiczne wyjście (czarny) Statyczne wyjście (biały) Funkcja + - Wyjście Wyjście dynamiczne statyczne (+) Funkcja zwierna (-) Funkcja rozwierna (brązowy) Zwierna Brązowy Niebieski Czarny Biały Rozwierna Niebieski Brązowy Czarny Biały (-) Funkcja zwierna (+) Funkcja rozwierna (niebieski) NR KATALOGOWY AKTYWNA POWIERZCHNIA WYCZUWANIA WYJŚCIE RLSM40-80AP 40x80mm PNP RLSM80-80AP 80x80mm PNP RLSM80-120AP 80x120mm PNP RLSM AP 160x200mm PNP RLSM AP 200x400mm PNP P08M020 Przewód ze złączem M8 kątowym, 2 m 4-żyłowego przewodu P08M050 Przewód ze złączem M8 kątowym, 5 m 4-żyłowego przewodu 54 Zamówienia : tel fax

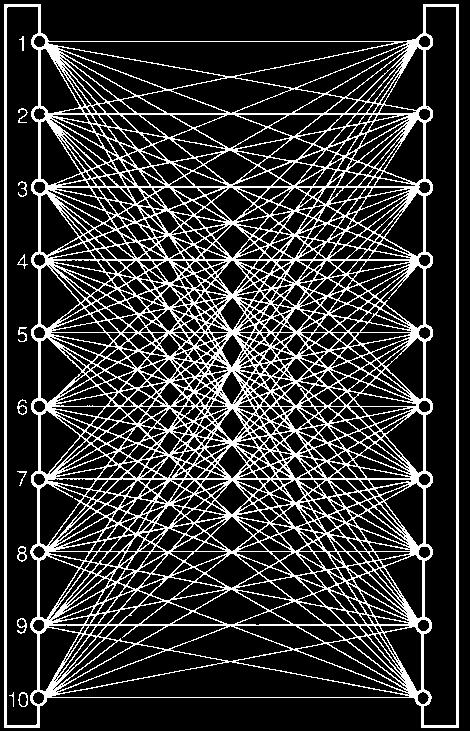

12 Fotokomórka kurtynowa Unikalna metoda detekcji Szerokość detekcji 100 mm lub 150 mm Obudowa kurtyny ma tylko 16 mm głębokości Doskonała do detekcji drewnianych listew itp. Nr katalogowy SST810 SST830 SST850 Funkcja Nadajnik/odbiornik Odstęp wyczuw mm m mm Najmn przedmiot 11x11x1 mm 13x13x1 mm 17x17x1 mm (nieprzezroczysty) Wysokość detekcji* 100 mm 150 mm Źródło światła Podczerwona LED (880nm) Liczba kuli świetl. 10 szt. Napięcie zasilania** VDC ±10% max. 10% tętnień Nadajnik: 80 ma Pobór prądu Odbiornik: 70 ma (ca 55 ma vid 24 VDC) Wyjście PNP lub NPN 100 ma max. 30 VDC zabezpieczone przed zwarciem Funkcja Rozwierna (przełączana światłem) Wskazania LED Max. światł.zakłóc. Stopień ochrony Zakres temperatur Materiał obudowy Przył. z przewodem Nadajnik: Zielona LED napięcie załączone Odbiornik: Zielona LED napięcie załączone Czerwona LED aktywne wyjście 5000 lux IP40 od -25 C do+55 C Aluminium/tworzywo Nadajnik: 2x0.3 mm 2, szary RKKR, 3 m długości Odbiornik: 3x0.3 mm 2, czarny RKKR, 3 m długości ZASADA DETEKCJI metoda "Radial Cross Ray" 14,5 Rozmieszczenie otworów Kompatybilność elektromagnetyczna EMC 89/336/EEC * SST805: Wysokość detekcji 50 mm na zamówienie. ** VAC przy użyciu PS3N. EN EN (200) 150 (150) 6, (200) (150) DETECTING WIDTH (137) 3 m SST850: Wymiary w nawiasach. Zamówienia : tel fax

13 INSTALACJA Z góry Z boku Nadajnik NPN Odbiornik Dopuszczalne przesunięcie A: ± 30 mm B: ± 10 mm Czarny wyjście Nadajnik Obiekt Odbiornik Brązowy + Niebieski - Błysząca powierzchnia UWAGA! Nadajnik/odbiornik należy montować co najmniej 10 cm od błyszczących powierzchni. Inne typy fotokomórek na zamówienie. Kolor przewodu Zasilacz PS3N Brązowy VDC Niebieski -0V Czarny Wyjście UWAGA! Jeżeli używa się obciążenia indukcyjnego należy jednocześnie równolegle dołączyć diodę ochronną (1N 4002). Nr katalogowy PS3N Nadajnik Odbiornik Napięcie zasilania VACV ±10% 50/60Hz Pobór mocy <10W Wyjście Czas reakcji Zasilanie czujnika Przekaźnik SPDT,250VAC 2A (rezystancyjny) <5ms 12 VDC ±10% 200mA(max) (zabezpieczony przed zwarciem) niebieski czarny brązowy Przekaźnik(SPDT) UWAGA! Pasuje jedynie do czujników NPN NR KAGALOGOWY WYKONANIE ODLEGŁOŚĆ WYJŚCIE SST810-PNP Fotokomórka kurtynowa mm PNP SST810-NPN Fotokomórka kurtynowa mm NPN SST830-PNP Fotokomórka kurtynowa 0,5-2,5 m PNP SST830-NPN Fotokomórka kurtynowa 0,5-2,5 m NPN SST850-PNP Fotokomórka kurtynowa mm PNP SST850-NPN Fotokomórka kurtynowa mm NPN 56 Zamówienia : tel fax

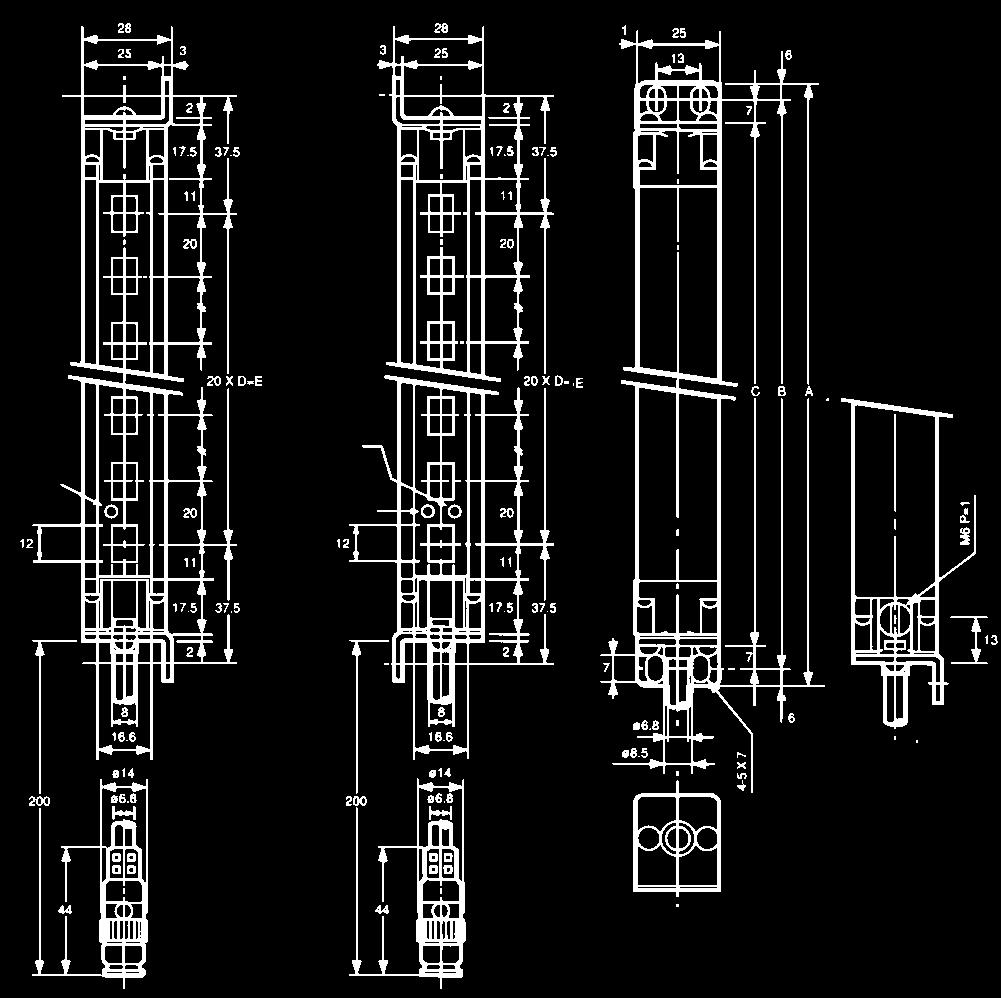

14 Zwarta fotokomórka kurtynowa SS Wyczuwa małe przedmioty, 32 mm Wysoki stopień ochrony IP66 Numer katalogowy Funkcja Najmn.wykrywalny przedmiot: Odstęp wyczuwania Liczba kul świetlnych Wysokość detekcji Pobór prądu Napięcie zasilania Dane wyjściowe Czas reakcji Źródło światła Wskaźnik LED Materiał obudowy Max światło zakłócaj. Zakres temperatur Stopień ochrony Przewód z przyłączem Kompatybilność elektromagnetyczna EMC 89/336/EEC SS20TB SS20T12 SS20T16 SS20T20 SS20T24 SS20T32 SS20T40 SS20T48 Nadajnik / Odbiornik Ø 32mm, przedmiot przezroczysty* 7m ( max) mm 220mm 300mm 380mm 460mm 620mm 780mm 940mm 70mA 80mA 90mA 100mA 110mA 130mA 150mA 170mA V DC ± 10%,Max 10% tętnień PNP lub NPN, 100mA 30VDC max. Funkcja rozwierna 15ms ( max) Podczerwona LED (950nm) Nadajnik: zasilanie (zielony). Odbiornik : aktywny ( czerwony), sygnał stabilny ( zielony) Aluminium/tworzywo 9000 lux -25 C do +55 C IP66 Nadajnik: 4x0,5mm 2, 5m dł.(szary), Odbiornik: 4x0,5mm 2, 5m dł. (czarny) EN EN * Na zamówienie: seria SS10 z najmniejszym przedmiotem Ø17mm seria SS40 z najmniejszym przedmiotem Ø 52mm Wskazuje zasilanie (zielony) Nadajnik Aktywny (czerwony) Stabilny sygnał (zielony) Odbiornik SS20-T 8 SS20-T 12 SS20-T 16 SS20-T 20 SS20-T 24 SS20-T 28 SS20-T 32 SS20-T 36 SS20-T 40 SS20-T 44 SS20-T 48 A B C D E Nadajnik Odbiornik (NPN) różowy brązowy niebieski niebieski różowy brązowy czarny Przekaź 100mA Zamówienia : tel fax
