1 Rittal The System. Faster - Better - Worldwide. System Consulting Szafy sterownicze Rozdział mocy Klimatyzacja systemowa

2 Wspólnie rozpoznać potencjały oszczędności

3 Rittal oferuje coś więcej, niż efektywne produkty. Wraz z Rittal można zaoszczędzić koszty, ponieważ obowiązuje zasada odkrywania i wykorzystywania ukrytych potencjałów. Do dyspozycji macie Państwo cały dział ekspertów Rittal, którzy wiedzą, co mówią. Wraz z Państwem prześwietlą cały sposób działania, od projektowania, poprzez procesy inżynieryjne, aż po etap produkcji. Zawsze poszukujemy potencjału do optymalizacji - Rittal oferuje w tym celu przemyślaną koncepcję łączącą w sobie konsulting, software, produkty, serwis i wsparcie. Łączą się w jedną całość, jednak są otwarte na indywidualne rozwiązania. Zyskajcie na naszych kompetencjach i kilkudziesięcioletnim doświadczeniu. Rittal dysponuje doradcami i specjalistyczną wiedzą. Rittal The System. Faster - Better - Worldwide. Przemyślana koncepcja, jak zwykle w przypadku Rittal. Kompleksowo i indywidualnie dla każdego klienta. Począwszy od konsultingu, poprzez produkty i rozwiązania, planowanie i oprogramowanie, aż do ogólnoświatowego serwisu i wsparcia.

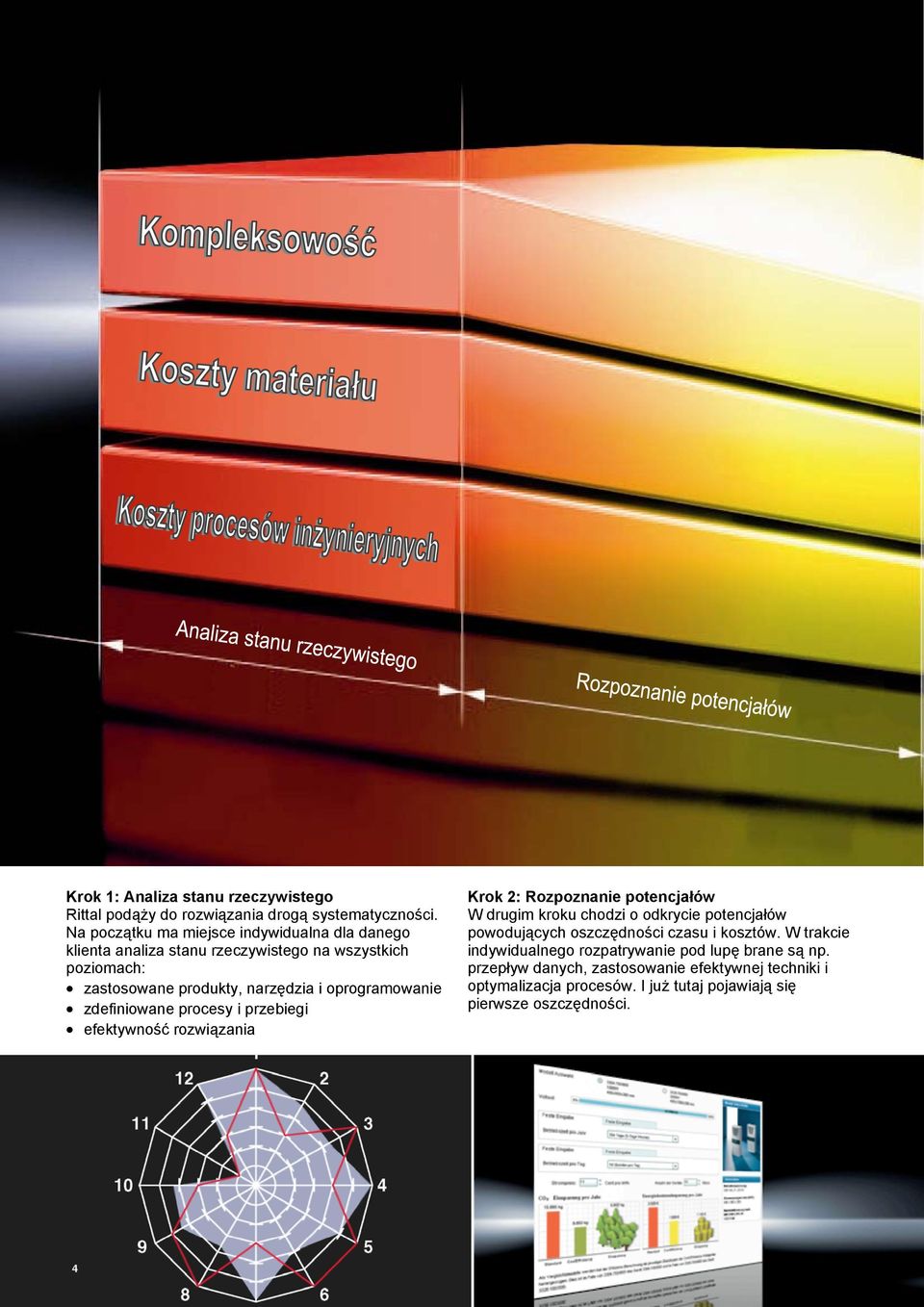

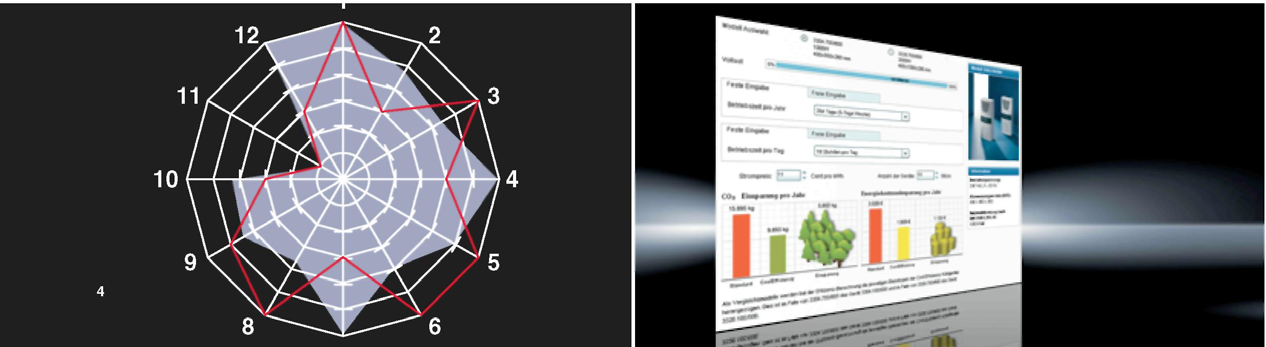

4 Krok 1: Analiza stanu rzeczywistego Rittal podąży do rozwiązania drogą systematyczności. Na początku ma miejsce indywidualna dla danego klienta analiza stanu rzeczywistego na wszystkich poziomach: zastosowane produkty, narzędzia i oprogramowanie zdefiniowane procesy i przebiegi efektywność rozwiązania Krok 2: Rozpoznanie potencjałów W drugim kroku chodzi o odkrycie potencjałów powodujących oszczędności czasu i kosztów. W trakcie indywidualnego rozpatrywanie pod lupę brane są np. przepływ danych, zastosowanie efektywnej techniki i optymalizacja procesów. I już tutaj pojawiają się pierwsze oszczędności.

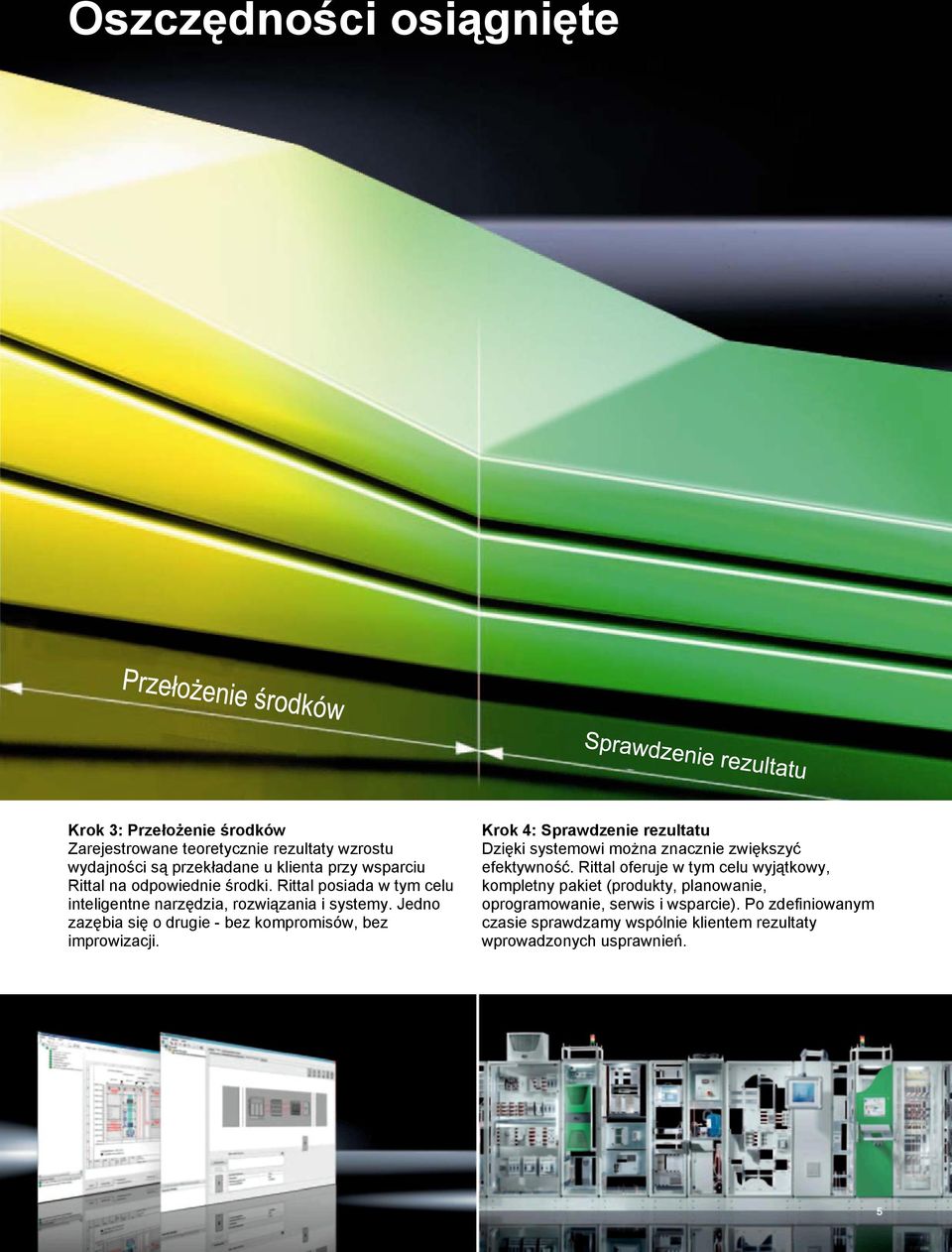

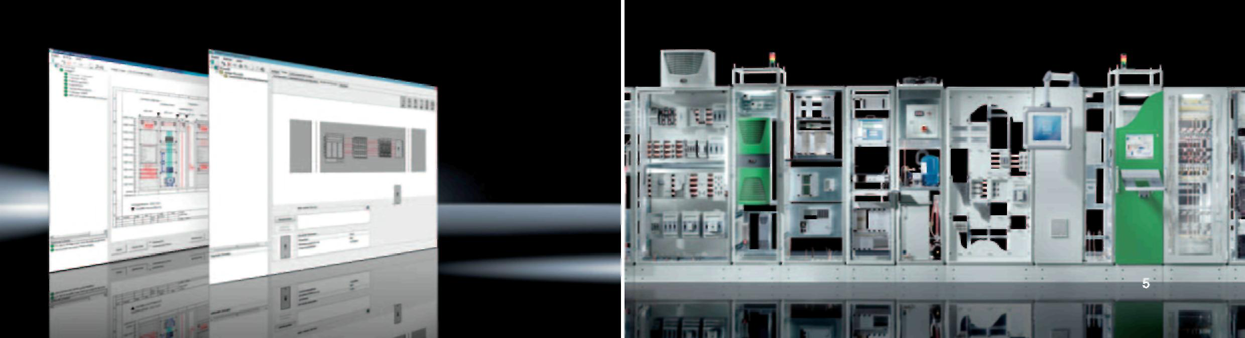

5 Oszczędności osiągnięte Krok 3: Przełożenie środków Zarejestrowane teoretycznie rezultaty wzrostu wydajności są przekładane u klienta przy wsparciu Rittal na odpowiednie środki. Rittal posiada w tym celu inteligentne narzędzia, rozwiązania i systemy. Jedno zazębia się o drugie - bez kompromisów, bez improwizacji. Krok 4: Sprawdzenie rezultatu Dzięki systemowi można znacznie zwiększyć efektywność. Rittal oferuje w tym celu wyjątkowy, kompletny pakiet (produkty, planowanie, oprogramowanie, serwis i wsparcie). Po zdefiniowanym czasie sprawdzamy wspólnie klientem rezultaty wprowadzonych usprawnień.

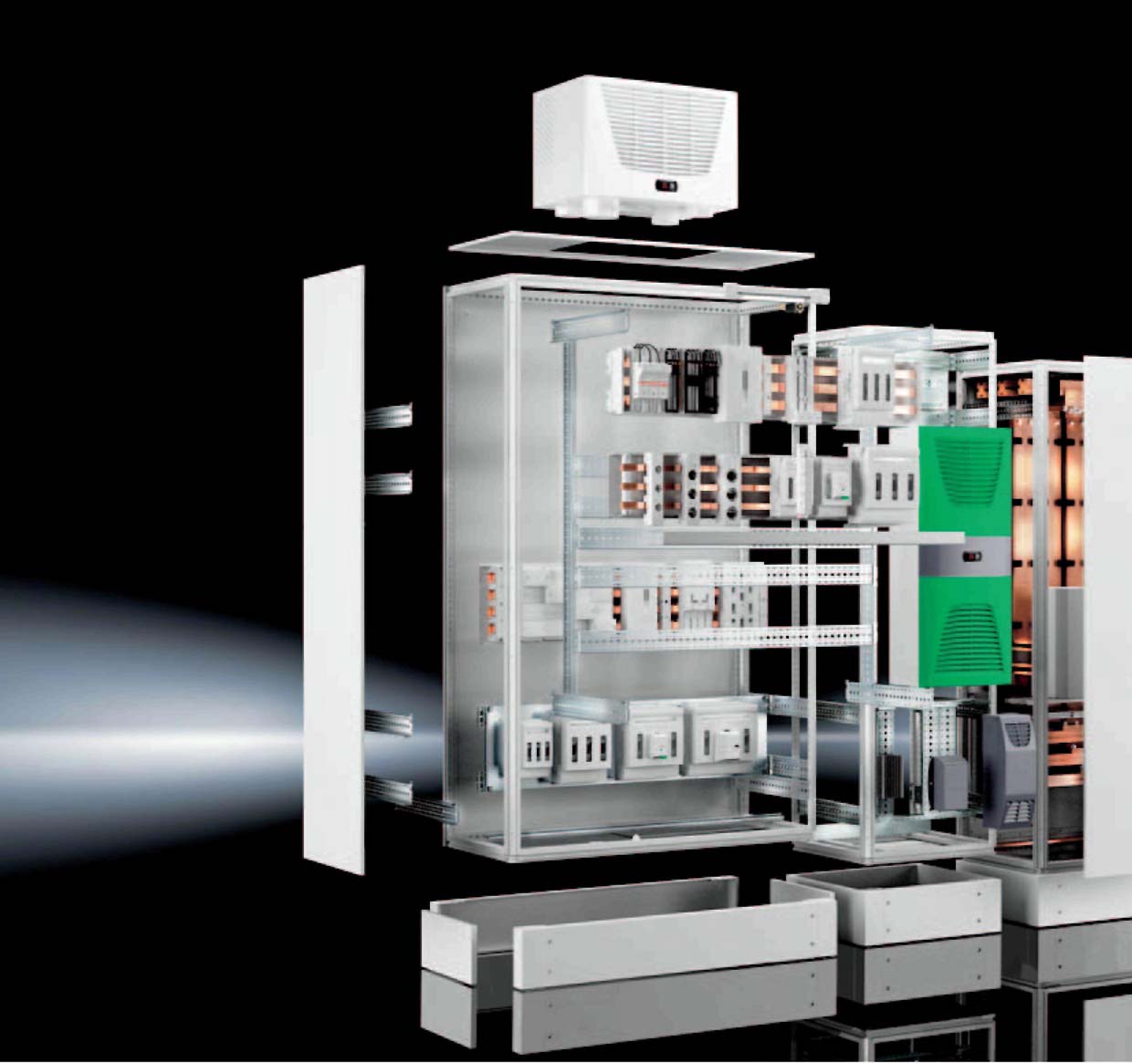

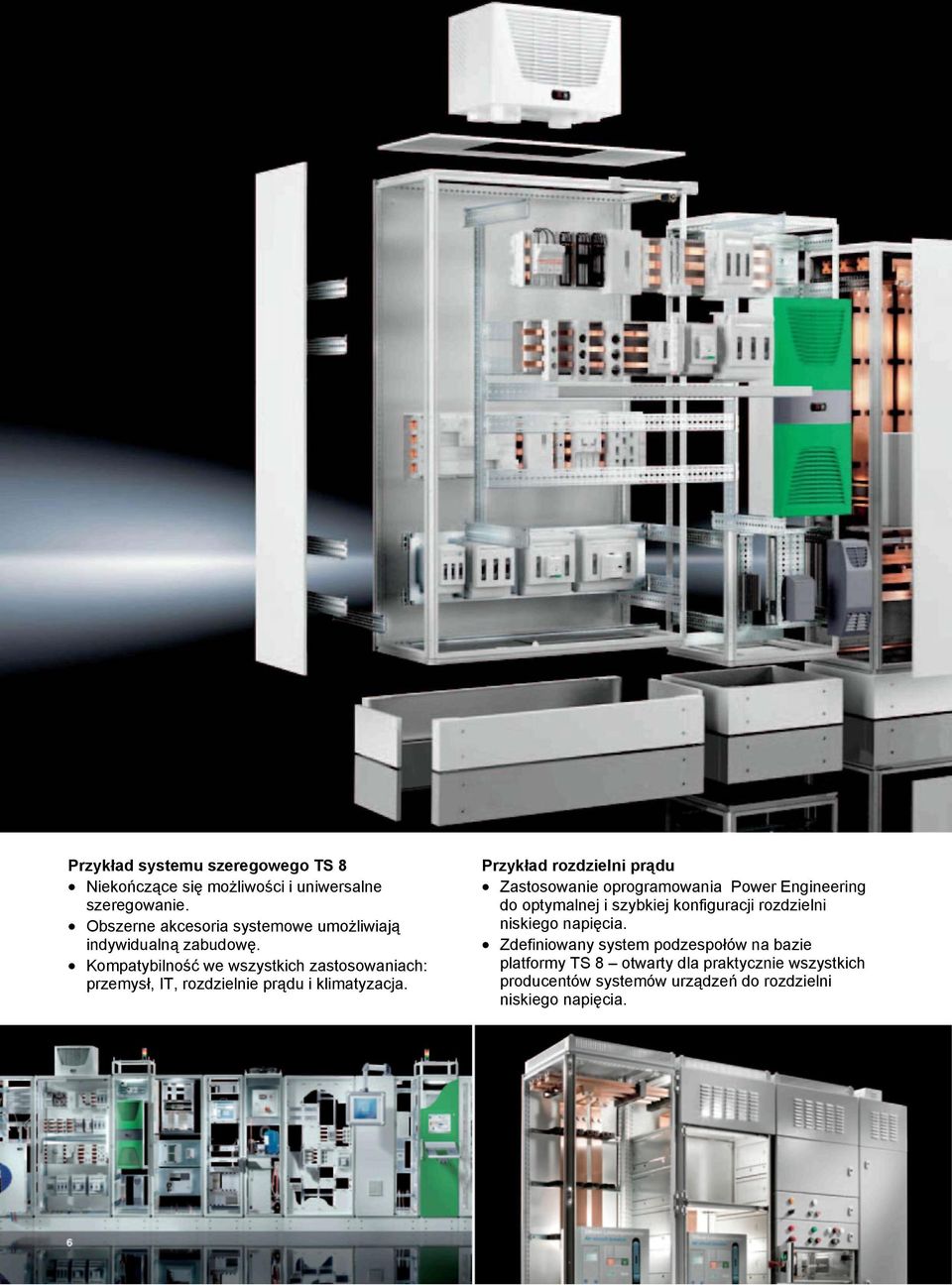

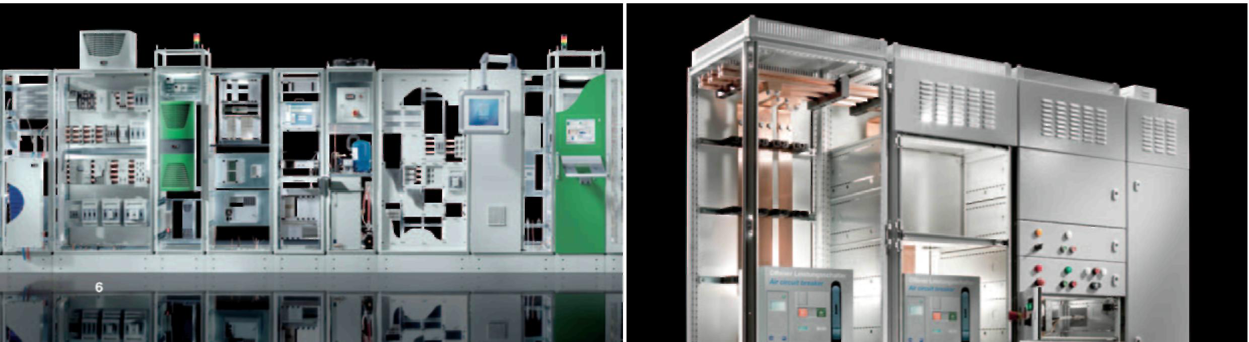

6 Przykład systemu szeregowego TS 8 Niekończące się możliwości i uniwersalne szeregowanie. Obszerne akcesoria systemowe umożliwiają indywidualną zabudowę. Kompatybilność we wszystkich zastosowaniach: przemysł, IT, rozdzielnie prądu i klimatyzacja. Przykład rozdzielni prądu Zastosowanie oprogramowania Power Engineering do optymalnej i szybkiej konfiguracji rozdzielni niskiego napięcia. Zdefiniowany system podzespołów na bazie platformy TS 8 otwarty dla praktycznie wszystkich producentów systemów urządzeń do rozdzielni niskiego napięcia.

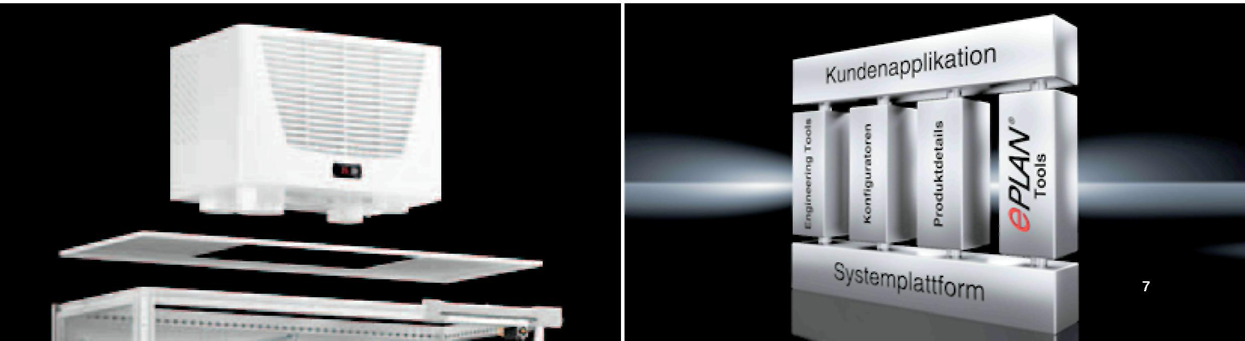

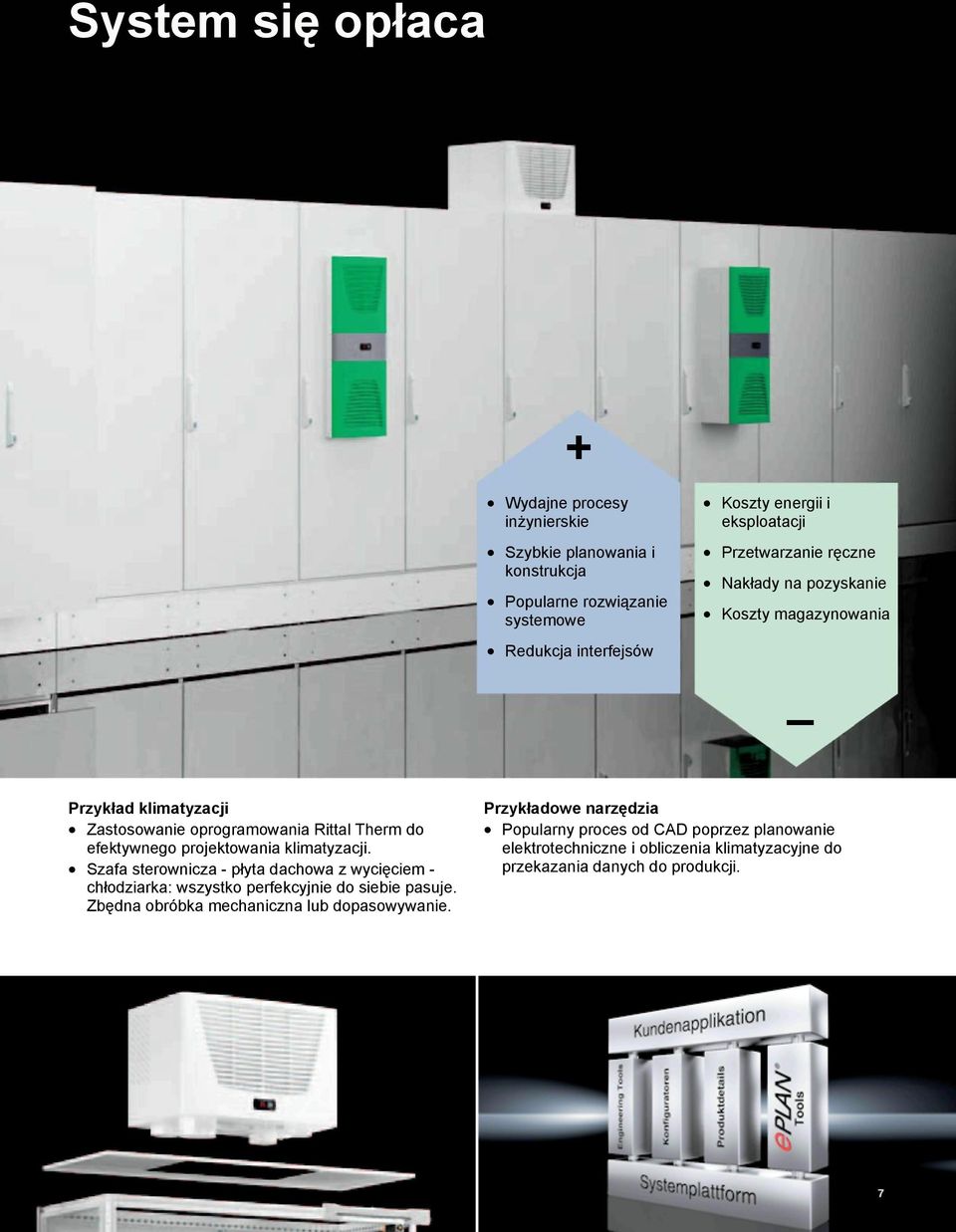

7 System się opłaca + Wydajne procesy inżynierskie Szybkie planowania i konstrukcja Popularne rozwiązanie systemowe Redukcja interfejsów Koszty energii i eksploatacji Przetwarzanie ręczne Nakłady na pozyskanie Koszty magazynowania Przykład klimatyzacji Zastosowanie oprogramowania Rittal Therm do efektywnego projektowania klimatyzacji. Szafa sterownicza - płyta dachowa z wycięciem - chłodziarka: wszystko perfekcyjnie do siebie pasuje. Zbędna obróbka mechaniczna lub dopasowywanie. Przykładowe narzędzia Popularny proces od CAD poprzez planowanie elektrotechniczne i obliczenia klimatyzacyjne do przekazania danych do produkcji.

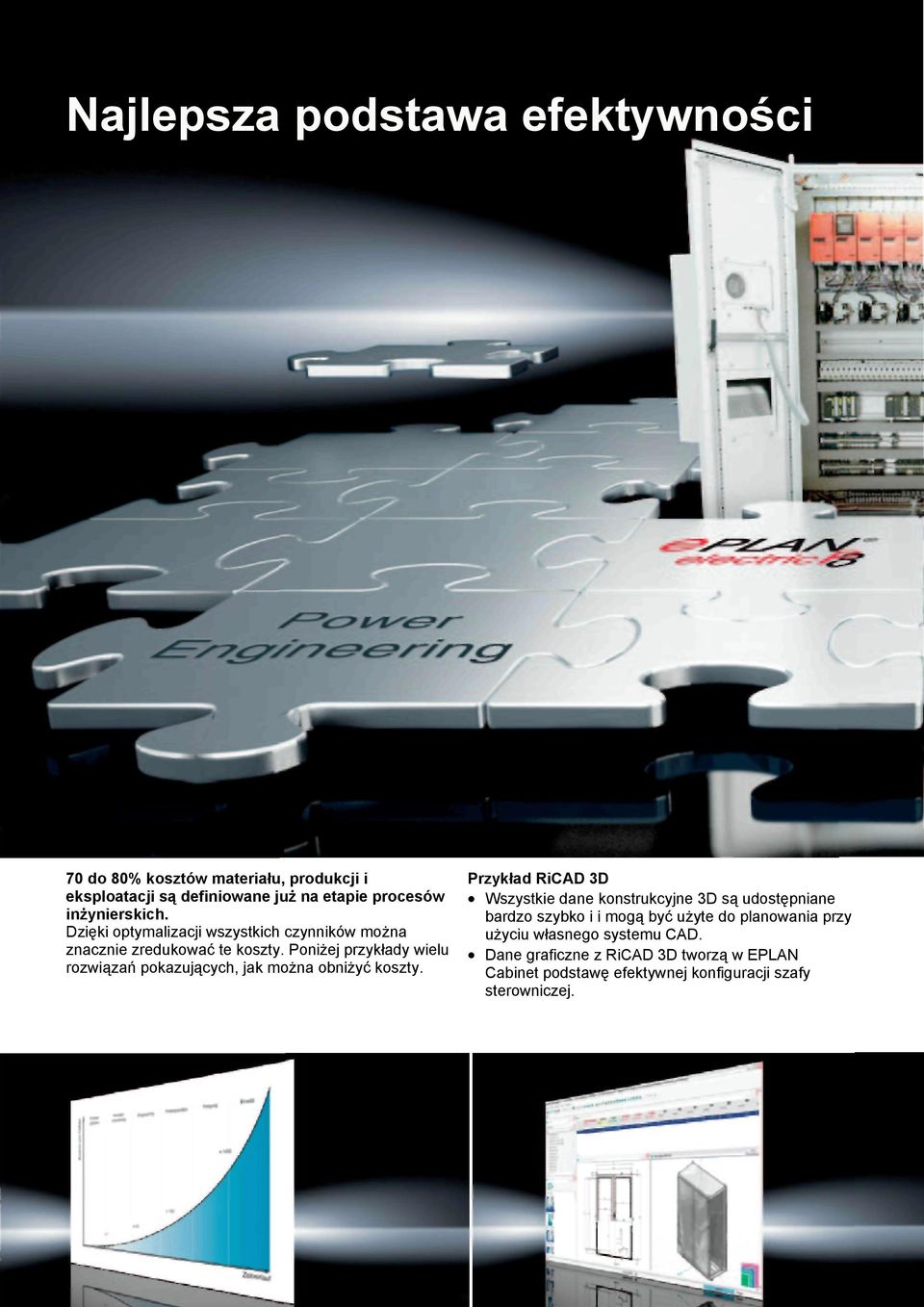

8 Najlepsza podstawa efektywności 70 do 80% kosztów materiału, produkcji i eksploatacji są definiowane już na etapie procesów inżynierskich. Dzięki optymalizacji wszystkich czynników można znacznie zredukować te koszty. Poniżej przykłady wielu rozwiązań pokazujących, jak można obniżyć koszty. Przykład RiCAD 3D Wszystkie dane konstrukcyjne 3D są udostępniane bardzo szybko i i mogą być użyte do planowania przy użyciu własnego systemu CAD. Dane graficzne z RiCAD 3D tworzą w EPLAN Cabinet podstawę efektywnej konfiguracji szafy sterowniczej.

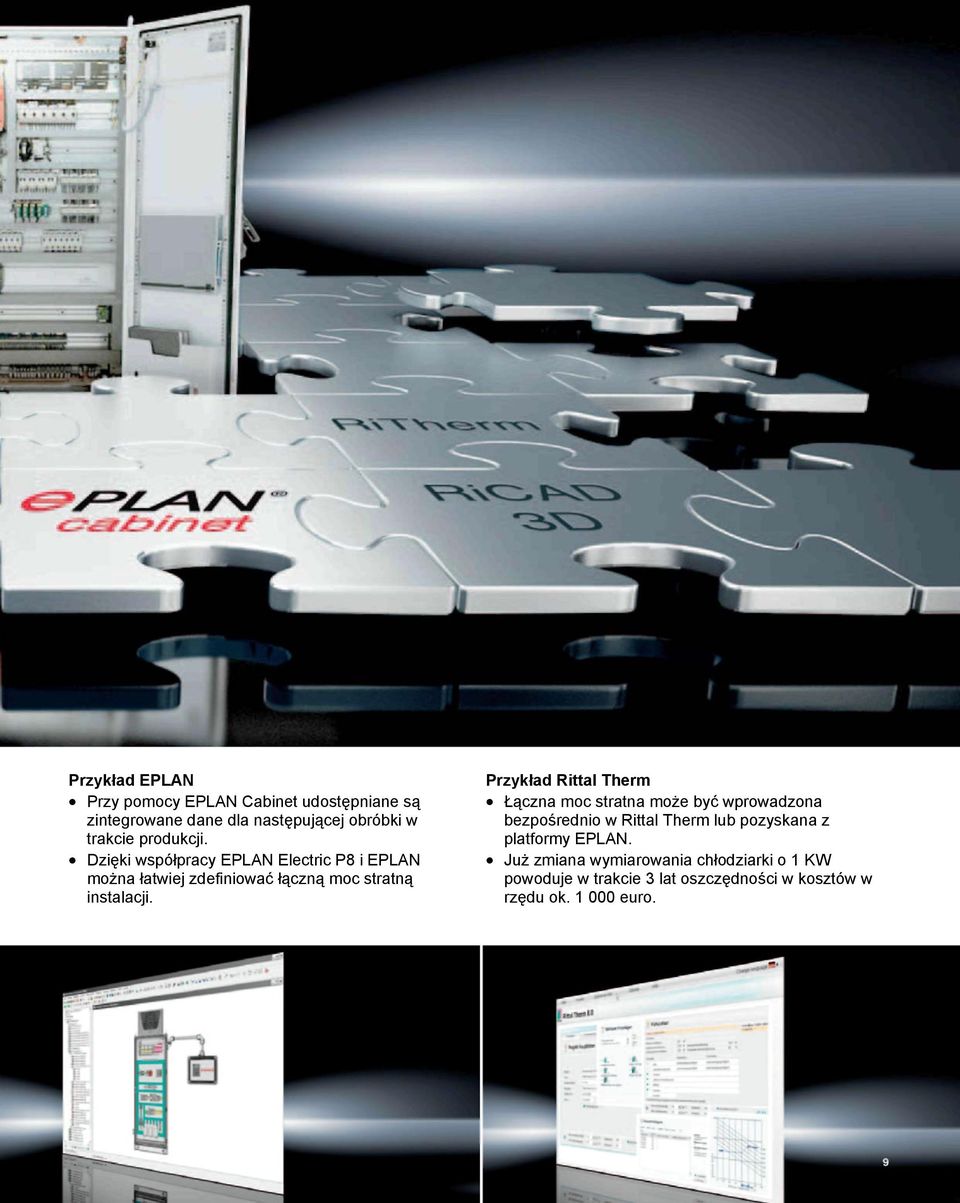

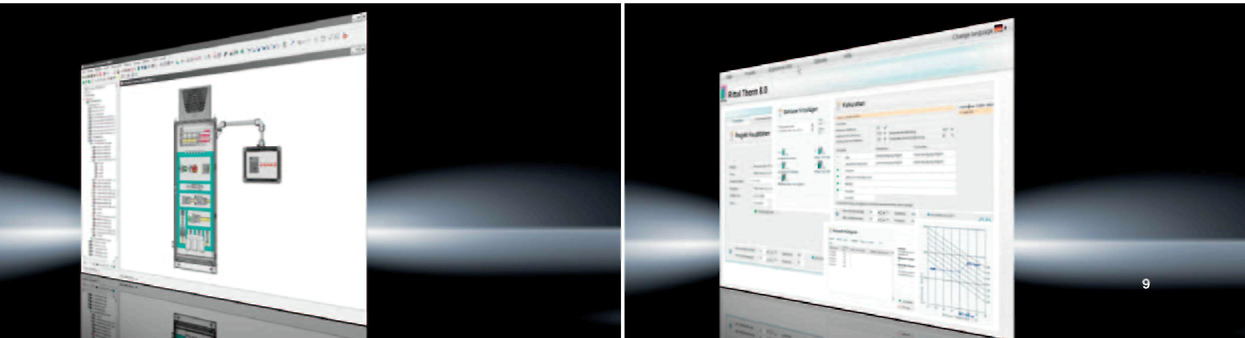

9 Przykład EPLAN Przy pomocy EPLAN Cabinet udostępniane są zintegrowane dane dla następującej obróbki w trakcie produkcji. Dzięki współpracy EPLAN Electric P8 i EPLAN można łatwiej zdefiniować łączną moc stratną instalacji. Przykład Rittal Therm Łączna moc stratna może być wprowadzona bezpośrednio w Rittal Therm lub pozyskana z platformy EPLAN. Już zmiana wymiarowania chłodziarki o 1 KW powoduje w trakcie 3 lat oszczędności w kosztów w rzędu ok euro.

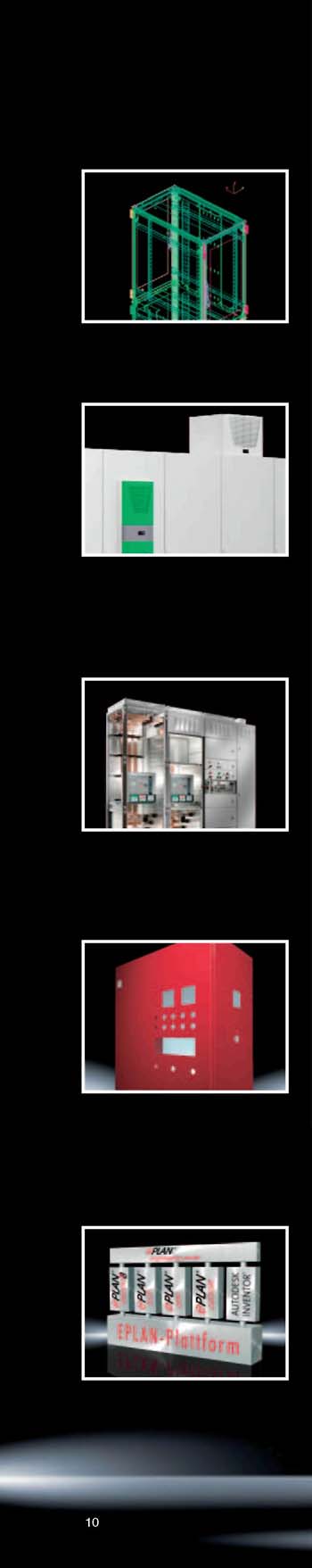

10 Narzędzia inżynierskie/serwis RiCAD 3D Dane 3D do efektywnego planowania Niezależnie od stosowanego systemu CAD RiCAD-3D wspiera skutecznie wydajność i produktywność w Państwa procesie konstruktorskim. Zawiera rysunki 2D i 3D prawie wszystkich artykułów Rittal z obszernym zbiorem akcesoriów systemowych. Wierność szczegółów danych CAD produktów Możliwość eksportu do wszystkich powszechnych formatów CAD Możliwa łatwa integracja do różnych systemów CAD Rittal Therm Dokładna i efektywna klimatyzacja Rittal Therm przejmuje mozolne obliczenia wymaganej mocy chłodzenia lub grzania i podaje odpowiedni dobór produktów. Szybkie i łatwe określenie wymaganych środków klimatyzacyjnych Oszczędność kosztów poprzez określenie poprawnych środków klimatyzacyjnych Łatwe obliczenie rzeczywiście wymaganej mocy chłodniczej, także w przypadku dozbrajania lub rozszerzania rozdzielni. Szczegółowa dokumentacja po dokonaniu obliczeń Rittal Power Engineering Rozwiązanie software do planowania, przeprowadzania i budowy instalacji rozdzielni niskich napięć przy pomocy systemów szaf sterowniczych i komponentów rozdzielni Rittal. Łatwa i szybka konfiguracja projektów i urządzeń Szybkie przygotowanie stanowiska pracy poprzez graficzne przyporządkowanie artykułów Automatycznie generowany plan montażowy dla każdego pola Łatwe przyporządkowanie i oszczędzający czas montaż komponentów Graficzne planowanie systemów szyn zbiorczych RiLine60 AE Laser Express Rittal oferuje Państwu specjalny serwis - otrzymacie Państwo szafę sterowniczą dokładnie zgodnie z wymaganiami, z wykrojami i otworami oraz w kolorze specjalnym! Za pomocą naszej platformy internetowej otrzymujemy od Państwa rysunki W ciągu 24 godzin otrzymujecie ofertę Natychmiast po otrzymaniu Państwa zlecenia rozpoczynamy produkcję Otrzymujecie swoją kompaktową szafę sterowniczą wyprodukowaną specjalnie do określonego zastosowania! Platforma EPLAN Modułowa platforma EPLAN udostępnia podstawowe funkcje, które wymagane są w takim samym zakresie zarówno w Elektro-CAE, jak i w Fluid- lub EMSR-Engineering. Na jedną platformę nakładane są wszystkie systemy zasilane z tej samej bazy danych. Standaryzacja jednostek funkcjonalnych Automatyzacja i upraszczanie procesów produkcyjnych Otwartość i elastyczność systemu Interdyscyplinarne procesy inżynierskie

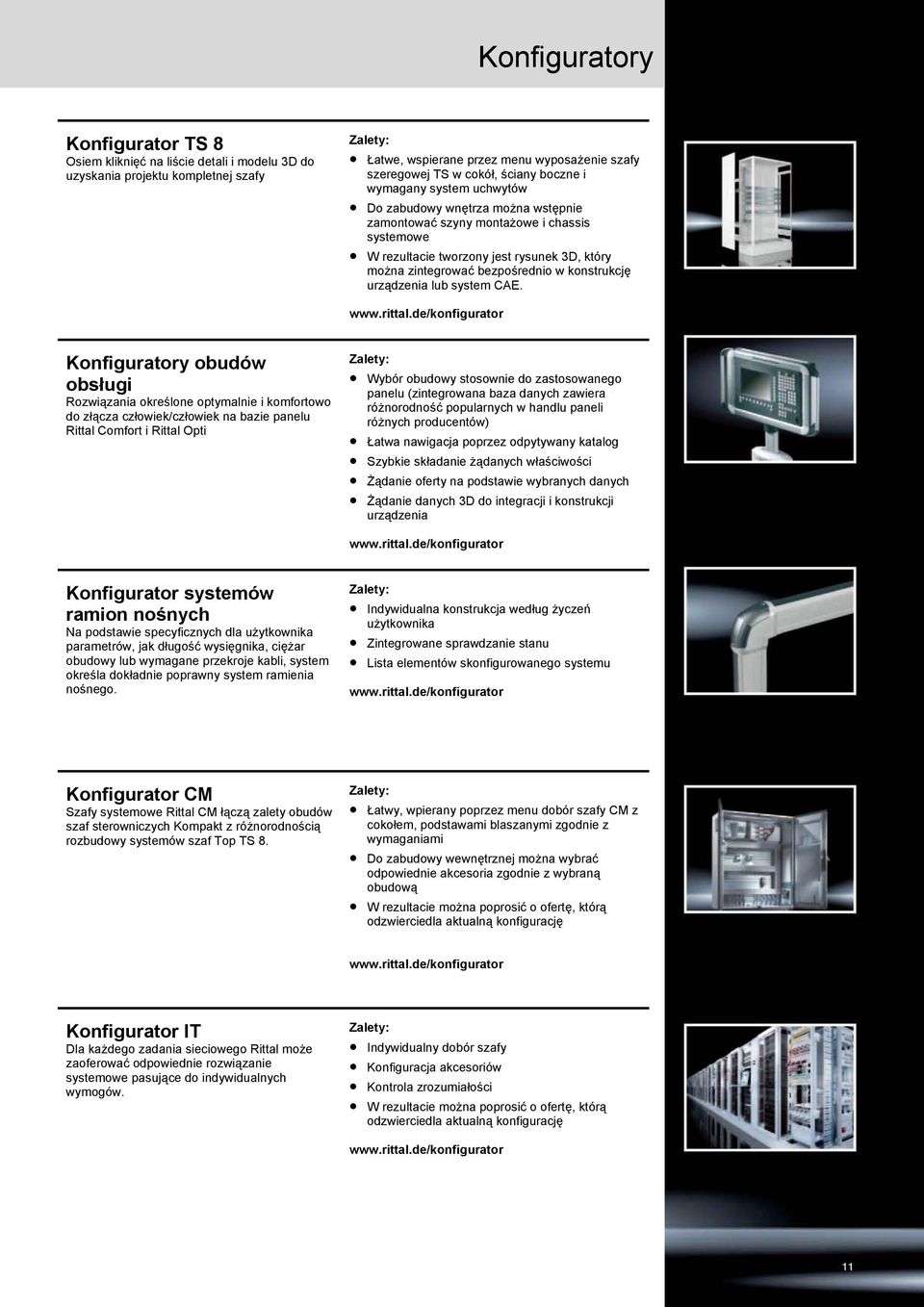

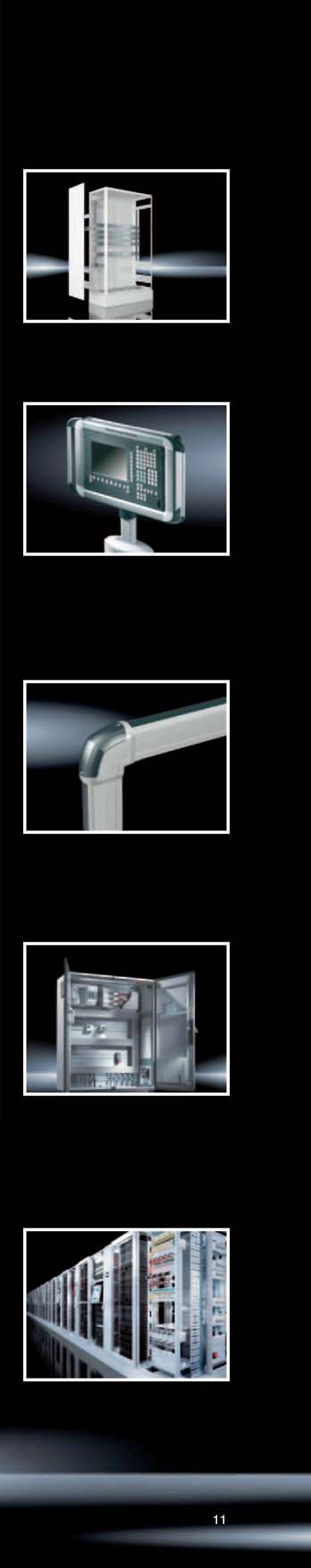

11 Konfiguratory Konfigurator TS 8 Osiem kliknięć na liście detali i modelu 3D do uzyskania projektu kompletnej szafy Łatwe, wspierane przez menu wyposażenie szafy szeregowej TS w cokół, ściany boczne i wymagany system uchwytów Do zabudowy wnętrza można wstępnie zamontować szyny montażowe i chassis systemowe W rezultacie tworzony jest rysunek 3D, który można zintegrować bezpośrednio w konstrukcję urządzenia lub system CAE. Konfiguratory obudów obsługi Rozwiązania określone optymalnie i komfortowo do złącza człowiek/człowiek na bazie panelu Rittal Comfort i Rittal Opti Wybór obudowy stosownie do zastosowanego panelu (zintegrowana baza danych zawiera różnorodność popularnych w handlu paneli różnych producentów) Łatwa nawigacja poprzez odpytywany katalog Szybkie składanie żądanych właściwości Żądanie oferty na podstawie wybranych danych Żądanie danych 3D do integracji i konstrukcji urządzenia Konfigurator systemów ramion nośnych Na podstawie specyficznych dla użytkownika parametrów, jak długość wysięgnika, ciężar obudowy lub wymagane przekroje kabli, system określa dokładnie poprawny system ramienia nośnego. Indywidualna konstrukcja według życzeń użytkownika Zintegrowane sprawdzanie stanu Lista elementów skonfigurowanego systemu Konfigurator CM Szafy systemowe Rittal CM łączą zalety obudów szaf sterowniczych Kompakt z różnorodnością rozbudowy systemów szaf Top TS 8. Łatwy, wpierany poprzez menu dobór szafy CM z cokołem, podstawami blaszanymi zgodnie z wymaganiami Do zabudowy wewnętrznej można wybrać odpowiednie akcesoria zgodnie z wybraną obudową W rezultacie można poprosić o ofertę, którą odzwierciedla aktualną konfigurację Konfigurator IT Dla każdego zadania sieciowego Rittal może zaoferować odpowiednie rozwiązanie systemowe pasujące do indywidualnych wymogów. Indywidualny dobór szafy Konfiguracja akcesoriów Kontrola zrozumiałości W rezultacie można poprosić o ofertę, którą odzwierciedla aktualną konfigurację
