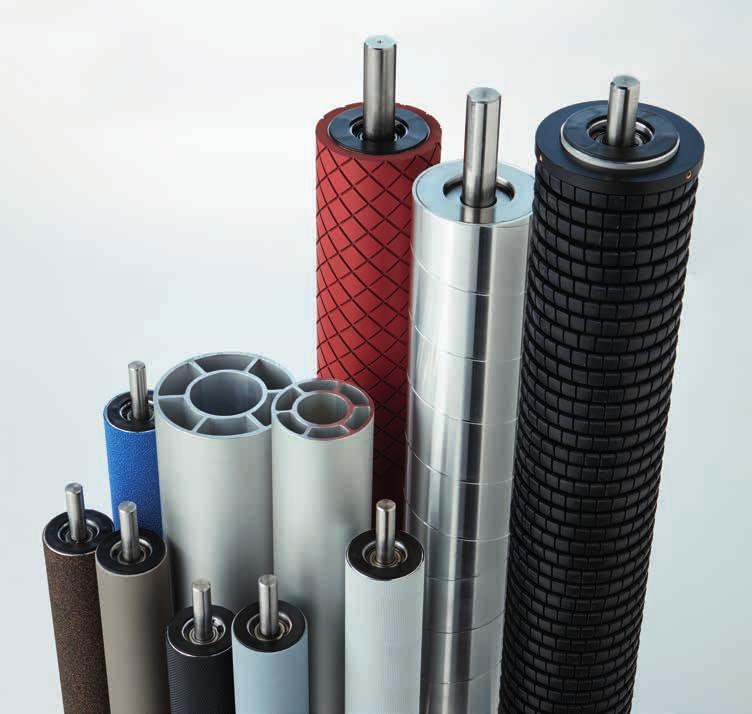

1 Wałki techniczne

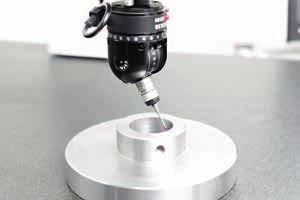

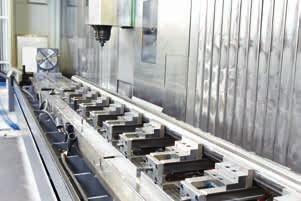

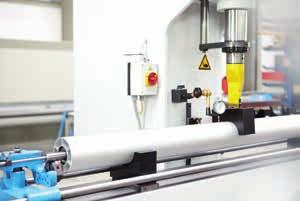

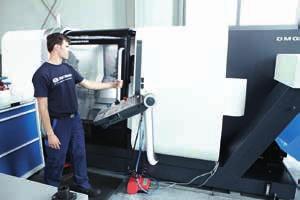

2 Frezarka do długich materiałów Frezarka do okrągłych materiałów Prostownica hydrauliczna Wyważarka Dzięki nowoczesnej technologii CNC dostarczamy, produkowane w naszej spółce macierzystej w Niemczech, wysokiej jakości wałki techniczne. Wałki mogą być zdefiniowane i wyprodukowane według Państwa indywidualnych potrzeb. Maszyny do pomiaru współrzędnych w jakości 3D Dobrze zabezpieczone powierzchnie wysokiej jakości 2

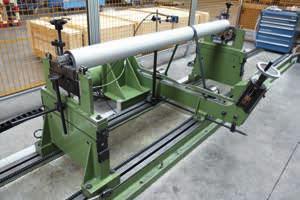

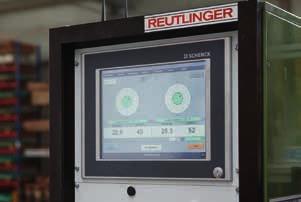

3 Elektroniczna analiza wyważania Wyważarka Szczególnie podczas prostowania i wyważania niczego nie pozostawiamy przypadkowi. Zanim bryła walcowana zostanie poddana dalszej obróbce, na prostownicy sprawdzane i ustawiane są właściwości ruchu obrotowego. Zanim nasze wałki techniczne opuszczą zakład produkcyjny, na życzenie klienta są dodatkowo wyważane dynamicznie. 3

4 średnica wewnętrzna średnica zewnętrzna ER 60 ER 80 ER 100 ER 120 ER 160 ER 200 średnica zewnętrzna (mm) tolerancja średnicy zewnętrznej (mm) +0,46 +0,46 +0,54 +0,54 +0,63 +0,72 średnica wewnętrzna (mm) grubość ścianki zewnętrznej (mm) 3,0 3,0 4,0 4,0 5,0 4,5 grubość ścianki wewnętrznej (mm) 4,0 4,0 4,0 4,0 5,0 5,0 waga (kg/m) 3,0 4,2 6,2 7,6 12,7 14,8 ekscentryczność (mm) 0,1 0,1 0,2 0,2 0,2 0,3 ruch obrotowy (mm/m) 0,2 0,2 0,3 0,3 0,3 0,4 surowiec AlMgSi 0,5 AlMgSi 0,5 AlMgSi 0,5 AlMgSi 0,5 AlMgSi 0,5 AlMgSi 0,5 powierzchnia anodowana anodowana anodowana anodowana anodowana anodowana moment bezwładności płaszczyzny Ix (mm 4 ) moment oporu (mm 3 ) moment odkształcalności liniowej E (kn/mm 2 )

5 DL-W Długość całkowita L EconomicRoll z wałem/osià na całej długoêci ER 60 ER 80 ER 100 ER 120 ER 160 ER 200 D (mm) d1 (mm) gniazdo ło yska ø (mm) DW (mm) 12/15/20 15/20/25/30 30/35 25/30/35/40 25/30/35/40 35/40/50/55 L, WOB, l, M dowolnie Walce taƒczàce Długość całkowita L część stała część ruchoma EconomicRoll z ło yskiem stałym i przesuwnym ER 60 ER 80 ER 100 ER 120 ER 160 ER 200 D (mm) d1 (mm) gniazdo ło yska ø (mm) DW (mm) 12/15/20 15/20/25/30 30/35 25/30/35/40 25/30/35/40 35/40/50/55 L, WOB, l, M, SW dowolnie 5

6 ST-Z Szerokość kołnierza Długość całkowita L kołnierz Rowek EconomicRoll z klejonym czopem stalowym ER 60 ER 80 ER 100 ER 120 ER 160 ER 200 D (mm) d1 (mm) gniazdo ło yska ø (mm) L, WOB, l, d2, NUT, M, SW dowolnie FB-W Długość całkowita L FB Podstawa kołnierza EconomicRoll ze stalowym lub aluminiowym wałkiem/osià na całej długoêci ER 60 ER 80 ER 100 ER 120 ER 160 ER 200 D (mm) d1 (mm) gniazdo ło yska ø (mm) DW (mm) 12/15/20 15/20/25/30 30/35 25/30/35/40 25/30/35/40 35/40/50/55 L, WOB, l, M dowolnie Materiał kołnierza Aluminium lub stal 6

7 DL B + 1 mm Pierścień uszczelniający EconomicRoll z gniazdem ło yska i z zainstalowanym ło yskiem kulkowym wg yczenia klienta ER 60 ER 80 ER 100 ER 120 ER 160 ER 200 D (mm) d1 (mm) gniazdo ło yska d2 (mm) zale y od rozmiaru ło yska LE Długość całkowita część stała część ruchoma EconomicRoll z gotowym ło yskiem i krótkim czasem realizacji ER 60 ER 80 ER 100 D (mm)* DB (mm) l (mm) 25 / / / 50 M M6 M8 M10 L, WOB dowolnie *inne Êrednice na zapytanie 7

8 Walce o małym współczynniku tarcia Osłona aluminiowa Basic EconomicRoll masa startowa od 20 gramów 8

9 THE ECOSTRETCHROLL NOWE WALCE ROZPRĘ NE STOSOWANE DO FOLII, PAPIERU, TKANIN... dost pne Êrednice zewn trzne: 110 mm i 130 mm (rdzeƒ 80 mm i 100 mm) materiał napr any jest na całej długoêci (brak punktu martwego) brak potrzeby stosowania nap du, wałek jest wprowadzany w ruch przez materiał tylko 2 lub 2,3 kg/m dodatkowej wagi brak Êladów na materiale uniwersalne jako alternatywa dla wałów rozprowadzajàcych dost pne w wersji EPDM lub silikonowej zale nie od Êrednicy w jednym okr gu wyst puje 30 lub 36 elementów rozpr nych bardzo mała siła potrzebna do wprowadzenia w ruch dzi ki bardzo małej wadze ka dego elementu (0,5 g) 9

10 Rodzaje ło yskowania rury aluminiowe WAA-FB-W Aluminiowa rura precyzyjna z wklejanymi piastami i ciàgłym wałkiem/osià Długość całkowita L FB Podstawa kołnierza WAA-ST-Z Aluminiowa rura precyzyjna z wklejanymi czopami stalowymi Długość całkowita L WAA-DL-B Aluminiowa rura precyzyjna z wklejanymi piastami i trzpieniami Długość całkowita L Osłona aluminiowa FB Podstawa kołnierza Trzpień Przykłady Typ ło yskowania D (mm) WOB L l DW (mm) Zakoƒczenie Ło ysko WAA-FB-W 70 x M ZZC3 WAA-ST-Z 90 x WAA-DL-B 130 x M16 / SW

11 Dane techniczne rury aluminiowe Średnica zewnętrzna Grubość ścianki Materiał: AlMgSi0,5 ENAW6060 F66 EN Tolerancje: Ârednica zewn trzna (D) ISO k 13 Ârednica wewn trzna ISO k 11 WspółÊrodkowoÊç D 200 mm 0,4 mm/m Precyzyjne prostowanie WspółosiowoÊç do 0,2 mm/m Ârednica zewn trzna GruboÊç Êcianki Ârednica zewn trzna GruboÊç Êcianki in mm in mm in mm in mm

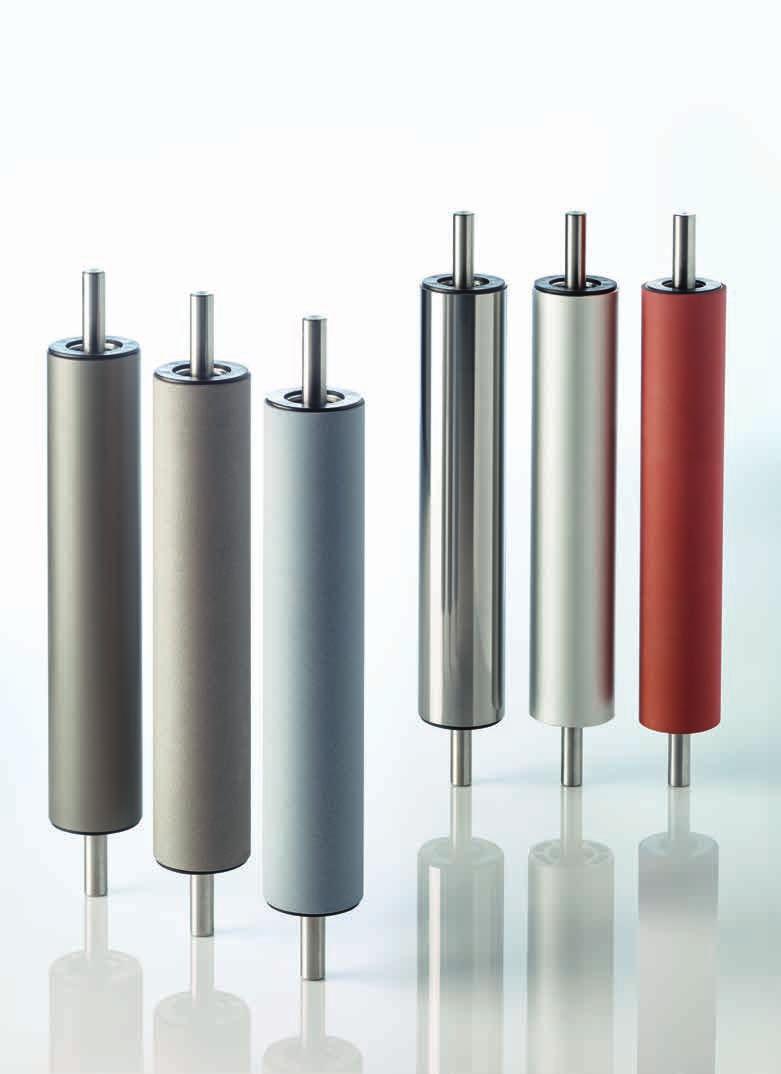

12 12 Powłoki rury aluminiowe

13 Powłoki nieprzywierajàce doskonałe właêciwoêci nieprzywieralne wysoka ochrona przed zu yciem, łatwe czyszczenie na yczenie atest FDA Powłoki ceramiczne twardoêç = 40-65HRC izolator elektryczny gruboêç powłoki do 2 mm/rz 2-50 odpornoêç na wysokie temperatury wysoka odpornoêç na Êcieranie, zu ycie i ci cie Powłoki gumowe wg yczenia klienta (twardoêç, kolor, wykoƒczenie) np. NBR, EPDM, PU, silicone NR, XNBR, SBR, CR Twarde powierzchnie metalowe twardoêç = 55-72HRC odpornoêç na ci cie wysoka trwałoêç w porównaniu do twardego chromu mała porowatoêç <1%; Rz 1-25 odpornoêç na erozj, abrazj i utlenianie Twarda anoda zwi kszona odpornoêç na zu ycie i korozje gruboêç powłoki 50+/-10 Anoda E6/EV1 Êrednia odpornoêç na zu ycie i korozje 13

14 Formularz zapytania Walce techniczne Firma: Osoba kontaktowa: Telefon: Zastosowanie: Zapotrzebowanie (ilość): Rodzaj: EconomicRoll Rury aluminiowe Łożyskowanie: DL DL-W FB-W ST-Z LE Walce tańczące 1. Średnica walca Ø 2 2. Długość walca 3. Długość całkowita Średnica: czopów / osi Ø 5. Długość: czopów / osi 6. Zakończenie Dodatkowe informacje: (np. wyważanie dynamiczne, współosiowość, rodzaj powłoki) Środowisko pracy: Rozpuszczalniki Chemikalia Temperatura Kwasy Inne Czy zostały przetestowane lub są używane konkretne powłoki? Nie Tak Jaka? Inne Jaki cel ma zastosowanie konkretnej powłoki? Nieprzywieranie Lekki rozruch Odporność na korozję Odporność na zużycie Izolacja termiczna/elektryczna Inne Fax: profile@jordan-matcon.pl 14

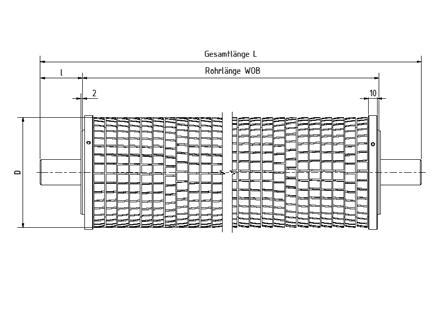

15 Formularz zapytania EcoStretchRoll Firma: Osoba kontaktowa: Telefon: Zastosowanie: Zapotrzebowanie (ilość): Dane dotyczące EcoStretchRoll: Łożyskowanie: DL-W ST-Z Walce tańczące 1. Średnica walca Długość całkowita L 2. Długość walca WOB 3. Długość całkowita L 4. Średnica: czopów / osi 5. Długość: czopów / osi l 6. Zakończenie Dodatkowe informacje: (np. wyważanie dynamiczne) Informacje techniczne dotyczące EcoStretchRoll przenoszony materiał np. folia, papier: grubość powłoki (w µm) waga materiału (w g/m 2 ) szerokość materiału kąt opasania siła naciągu prędkość waga materiału (w g/m 2 ) odległość od następnego walca temperatura chemikalia/rozpuszczalniki wilgotność rysunek Fax: profile@jordan-matcon.pl
