1 REJESTRATOR JAZDY ORLLO CL-802 INSTRUKCJA OBSŁUGI

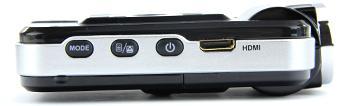

2 1. Uruchomienie urządzenia 1.1. Naładuj urządzenia do pełna poprzez kabel USB (załączony w opakowaniu), który podłączasz na bocznej części obudowy urządzenia do wejścia opisanego,,dc IN nr 4.. W trakcie ładowania będzie świecid się czerwona dioda led Włączanie bądź wyłączanie urządzenia następuje poprzez przytrzymanie przycisku nr

3 2. Tryb nagrywania filmów 2.1. Włącz kamerę. Kamera automatycznie będzie w trybie wideo. W tym trybie na ekranie w lewym górnym rogu wyświetla się ikona kamery. Aby rozpocząd nagrywanie naciśnij przycisk Ok nr 7.. Na ekranie zacznie migad czerwony wskaźnik oznaczający nagrywanie filmu. Aby zatrzymad nagrywanie naciśnij przycisk Ok. Na ekranie przestanie migad czerwony wskaźnik. Nagranie zostanie zapisane na karcie, a kamera przejdzie w tryb gotowości do nagrywania. 3.Tryb aparatu fotograficznego 3.1. Włącz kamerę. Aby wybrad tryb aparatu naciśnij przycisk Mode nr 1.. Na wyświetlaczu pojawi się ikona aparatu. Aby zrobid zdjęcie naciśnij przycisk Ok nr Tryb przeglądania filmów i zdjęd 4.1. Włącz kamerę. Aby przejśd do trybu przeglądania filmów i zdjęd naciśnij dwukrotnie przycisk Mode. Przeglądaj pliki używając przycisków w górę nr 5. i w dół nr 6.. Aby odtworzyd lub zatrzymad dane nagranie naciśnij przycisk OK Aby usunąd wybrane nagranie lub zdjęcie naciśnij przycisk Menu nr 2. a następnie Usuo i wybierz,,usuo aktualny lub,,usuo wszystkie zatwierdzając przyciskiem,,ok Aby wyjśd z trybu przeglądania nagrao i zdjęd ponownie naciśnij przycisk Mode.

4 5. Opis działania trybu nagrywania filmów: 5.1. Kamera tworzy na karcie pamięci pliki z nagraniami o różnej długości ograniczone nastawioną wartością lub funkcją wykrywania ruchu. Kamera po zapełnieniu karty pamięci nadpisuje pliki nagrao. W trybie wykrywania ruchu, nagranie inicjowane jest wykryciem przez kamerę zmian w obserwowanym obrazie. 5.2.Uwaga: Nie należy jednocześnie włączad funkcji Nagrywanie w pętli i Wykrywacz ruchu, gdyż powoduje to powstawanie błędów podczas zapisu nagrao lub niepoprawne działanie kamery. 6.Ustawienia trybu nagrywania filmów 6.1. Włącz kamerę. Aby wejśd w ustawienia trybu nagrywania filmów naciśnij przycisk menu nr 2., a następnie za pomocą przycisków w górę i w dół wybierz kolejne ustawienia: 6.2. Rozkład ustawienia rozdzielczości 1920x1080P 1280x720P 720x480P 640x480P 320x240P

5 6.3. Nagrywanie w pętli Naciśnij przycisk Ok, aby włączyd funkcję nagrywanie w pętli i ustawid wybraną wartośd (Wyłącz; 3 min.; 5 min.; 10 min.). Uwaga: Nie należy jednocześnie włączad funkcji Nagrywanie w petli i wykrywacz ruchu, gdyż powoduje to powstawanie błędów podczas zapisu nagrao lub niepoprawne działanie kamery Wykrywacz ruchu Naciśnij przycisk,,ok, aby włączyd lub wyłączyd funkcję wykrywania ruchu Oznakowanie daty ustawienie wyświetlania i rejestrowania daty i czasu na nagraniach (Wyłącz, Włącz) Zapis audio Naciśnij przycisk Ok, aby włączyd lub wyłączyd zapis dźwięk podczas nagrania (Wyłącz; Włącz) Sensor przyspieszenia ustawienie czułości lub wyłączenia czujnika grawitacyjnego (Wyłącz; Niski; Średni; Wysoki). Czujnik ten wykrywa przeciążenia (w zależności od ustawienia czułości) np. w trakcie kolizji/wypadku. Automatycznie zabezpiecza takie nagrania przed nadpisaniem.

6 7. Ustawienia kamery 7.1. Włącz kamerę. Aby wejśd w ustawienia kamery naciśnij dwukrotnie przycisk menu, a następnie za pomocą przycisków w górę i w dół wybierz kolejne ustawienia: 7.2. Data/czas Naciśnij przycisk Ok, aby zmienid ustawienie daty i czasu (rok, miesiąc, dzieo; godzina, minuty, sekundy). Wybierz odpowiednią wartośd za pomocą przycisków w górę i w dół i zatwierdź przyciskiem,,ok Automatyczne wyłączenie ustawienie automatycznego wyłączania kamery (Wyłącz; 2min.; 5min.; 10min.). Jeżeli kamera będzie w stanie bezczynności to automatycznie wyłączy się po odpowiednio 2,5 lub 10minutach Dźwięk migawki Naciśnij przycisk Ok, aby włączyd lub wyłączyd dźwięk przycisków.

7 7.5. Język język (Angielski, Niemiecki, Francuski, Hiszpaoski, Włoski, Portugalski, Tradycyjny Chioski, Chioski, Japooski, Rosyjski, Polski) Częstotliwośd ustawienie częstotliwości wyświetlacza (50Hz; 60Hz) Tryb TV ustawienie wyjścia TV (PAL, NTSC) Ustawienia domyślne Naciśnij przycisk Ok, aby zresetowad kamerę. Funkcja ta służy do przywrócenia ustawieo fabrycznych w kamerze Wersja W tym miejscu wyświetla się aktualna wersja zainstalowanego oprogramowania rejestratora.

8 7.10. Opóźnienie zasilania ustawienie automatycznego wyłączania kamery (Wyłącz; 15sekund; 1min.; 5min.; 30min.; 60min.). Jeżeli kamera będzie w stanie bezczynności to automatycznie wyłączy się po wybranym przez nas czasie Stabilizator obrazu Naciśnij przycisk,,ok, aby włączyd lub wyłączyd funkcję stabilizacji obrazu Obracanie obrazu Naciśnij przycisk,,ok, aby włączyd bądź wyłączyd funkcję obracania obrazu Wygaszacze ekranu ustawienie automatycznego wyłączania ekranu (Wyłącz; 1min.; 3min.; 5min.) Jeżeli kamera będzie w stanie bezczynności to automatycznie wyłączy się po odpowiednio 1,3 lub 5 minutach. 8. Tryb aparatu 8.1. Włącz kamerę. Aby wejśd w ustawienia trybu aparatu naciśnij przycisk,,mode następnie przycisk,,menu, a następnie za pomocą przycisków w górę i w dół wybierz kolejne ustawienia:

9 8.2. Tryb wychwytywania Naciśnij przycisk,,ok, aby włączyd funkcję wyzwalacza (pojedyocze, Samowyzwalacz 2sek., Samowyzwalacz 5sek., Samowyzwalacz 10sek.). Jeżeli ta funkcja jest włączona, zdjęcie zostanie zrobione po 2,5 lub 10 sekundach Rozkład ustawienia rozdzielczośd. 12M 8M 5M 4M 3M 1.3M 8.4. Jakośd ustawienia jakości (Bardzo dobre, Dobre, Normalne) Ostrośd Naciśnij przycisk,,ok, aby zmienid ustawienia ostrości (Intensywny; Normalne, Łagodny) Balans bieli Naciśnij przycisk,,ok, aby zmienid ustawienia balansu bieli (Automatyczny, Światło dzienne, Mglisty, Wolfram, Fluorescencyjny).

10 8.7. Kolor Naciśnij przycisk,,ok, aby zmienid ustawienia koloru (Standardowy, Czarno-biały, Sepia) ISO Naciśnij przycisk,,ok, aby zmienid ustawienia ISO. (Automatyczne, 100, 200, 400). 8.9.Wartośd ekspozycji ustawienia korekty ekspozycji (-2.0; -5/3; -4/3; -1.0; -2/3; - 1/3; +0.0; +1/3; +2/3; +1.0; +4/3; +5/3; +2.0) Wykrywacz twarzy ustawienia wykrywacza twarzy (Wyłącz; Wykrywacz twarzy; Wykrywacz uśmiechu) Szybki podgląd Naciśnij przycisk,,ok, aby zmienid ustawienia podglądu zdjęcia na wyświetlaczu zaraz po jego zrobieniu (wyłączony, 2 sekundy, 5 sekund) Oznakowanie daty ustawienie wyświetlania i rejestrowania daty i czasu na zdjęciach (Wyłącz, Data, Data/Czas).

11 9. Ustawienia trybu aparatu 9.1. Włącz kamerę. Aby wejśd w ustawienia trybu aparatu naciśnij przycisk,,mode następnie kliknij dwukrotnie przycisk,,menu, a następnie za pomocą przycisków w górę i w dół wybierz kolejne ustawienia: 9.2. Data/czas Naciśnij przycisk Ok, aby zmienid ustawienie daty i czasu (rok, miesiąc, dzieo; godzina, minuty, sekundy). Wybierz odpowiednią wartośd za pomocą przycisków w górę i w dół i zatwierdź przyciskiem,,ok Automatyczne wyłączenie ustawienie automatycznego wyłączania kamery (Wyłącz; 2min.; 5min.; 10min.;). Jeżeli kamera będzie w stanie bezczynności to automatycznie wyłączy się po odpowiednio 2,5 lub 10 minutach Dźwięk migawki Naciśnij przycisk Ok, aby włączyd lub wyłączyd dźwięk przycisków (wyłączony; włączony).

12 9.5. Język język (Angielski, Niemiecki, Francuski, Hiszpaoski, Włoski, Portugalski, Tradycyjny Chioski, Chioski, Japooski, Rosyjski, Polski) Częstotliwośd ustawienie częstotliwości wyświetlacza (50Hz; 60Hz) Tryb TV ustawienie wyjścia TV (PAL, NTSC) Ustawienia domyślne Naciśnij przycisk Ok, aby zresetowad kamerę. Funkcja ta służy do przywrócenia ustawieo fabrycznych w kamerze Wersja W tym miejscu wyświetla się aktualna wersja zainstalowanego oprogramowania rejestratora.

13 9.10. Opóźnienie zasilania ustawienie automatycznego wyłączania kamery (Wyłącz; 15sekund; 1min.; 5min.; 30min.; 60min.). Jeżeli kamera będzie w stanie bezczynności to automatycznie wyłączy się po wybranym przez nas czasie Stabilizator obrazu Naciśnij przycisk,,ok, aby włączyd lub wyłączyd funkcję stabilizacji obrazu Obracanie obrazu Naciśnij przycisk,,ok, aby włączyd bądź wyłączyd funkcję obracania obrazu Wygaszacz ekranu ustawienie automatycznego wyłączania ekranu (Wyłącz; 1min.; 3min.; 5min.) Jeżeli kamera będzie w stanie bezczynności to automatycznie wyłączy się po odpowiednio 1,3 lub 5 minutach.

14 10. Specyfikacja Sensor Rozdzielczośd video Klatki na sekundę Zoom Korekta ekspozycji G-SENSOR Wykrywanie ruchu Zapis w pętli Język menu Format plików/kompresja video Format plików/rozdzielczośd zdjęd Nagrywanie dźwięku Wyświetlacz Wyjścia Zasilanie Obsługiwane karty pamięci Wymiary z obiektywem Waga netto CMOS Full HD 1920x FPS 4x TAK TAK TAK TAK Polski, angielski i inne AVI/H.264 JPG/5Mpix TAK 2" TFT LCD HDMI, USB, AV Wbudowany akumulator 600mA - microsd - microsdhc Od 4-32GB Wymagana klasa x53x29mm g

15 11. UWAGA! Podczas pierwszych trzech użyd rejestratora, proszę ładowad baterię, po jej całkowitym rozładowaniu; Nigdy nie stwarzaj uszkodzeo mechanicznych rejestratora, może to doprowadzid do jego uszkodzenia i złej pracy. W szczególności nie należy nakłuwad, przebijad lub uderzad w kamerkę; Kamera posiada baterię, dzięki której urządzenie podtrzymuje pamięd danych. Ekstremalnie niskie lub wysokie temperatury mogą doprowadzid do bardzo szybkiego uszkodzenia baterii lub całego urządzenia Trzymad z daleka od ognia, wody, dymu i wysokich temperatur; Nie używad kabla USB w innych celach jak ładowanie głośnika W przypadku kontaktu z uszkodzoną baterią noszącą ślady wylania, należy natychmiast zmyd przy użyciu dużej ilości wody elektrolit z części ciała, które miały z nim kontakt. W przypadku zabrudzonych ubrao, należy je wyprad z użyciem detergentów;
