1 Leica System TPS1200+ Zestawienie sprzetu

2 2

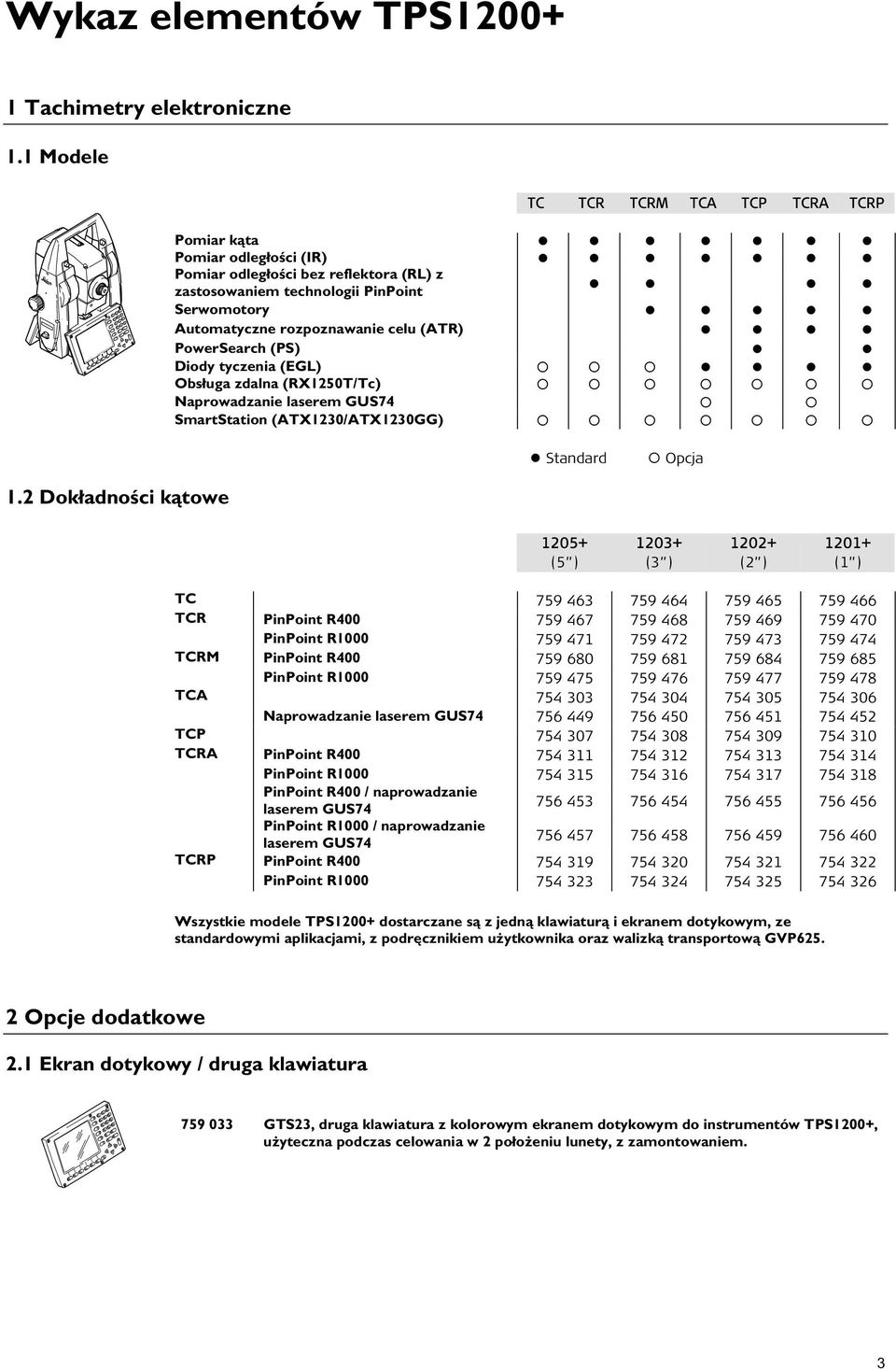

3 Wykaz elementów TPS Tachimetry elektroniczne 1.1 Modele TC TCR TCRM TCA TCP TCRA TCRP Pomiar k ta Pomiar odleg o ci (IR) Pomiar odleg o ci bez reflektora (RL) z zastosowaniem technologii PinPoint Serwomotory Automatyczne rozpoznawanie celu (ATR) PowerSearch (PS) Diody tyczenia (EGL) Obs uga zdalna (RX1250T/Tc) Naprowadzanie laserem GUS74 SmartStation (ATX1230/ATX1230GG) Standard Opcja 1.2 Dok adno ci k towe (5 ) (3 ) (2 ) (1 ) TC TCR PinPoint R PinPoint R TCRM PinPoint R PinPoint R TCA Naprowadzanie laserem GUS TCP TCRA PinPoint R PinPoint R PinPoint R400 / naprowadzanie laserem GUS PinPoint R1000 / naprowadzanie laserem GUS TCRP PinPoint R PinPoint R Wszystkie modele TPS1200+ dostarczane s z jedn klawiatur i ekranem dotykowym, ze standardowymi aplikacjami, z podr cznikiem u ytkownika oraz walizk transportow GVP Opcje dodatkowe 2.1 Ekran dotykowy / druga klawiatura GTS23, druga klawiatura z kolorowym ekranem dotykowym do instrumentów TPS1200+, u yteczna podczas celowania w 2 po o eniu lunety, z zamontowaniem. 3

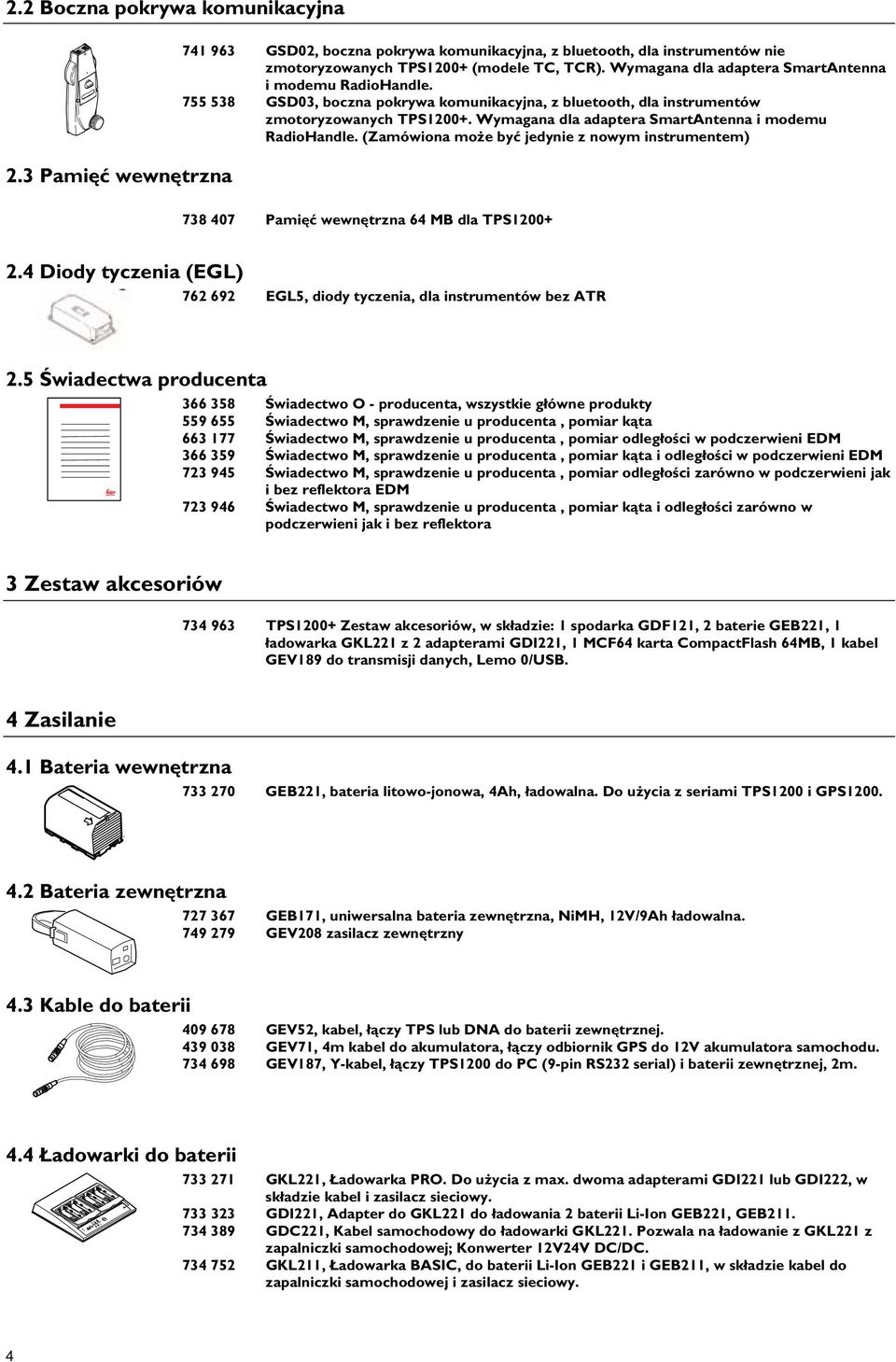

4 2.2 Boczna pokrywa komunikacyjna 2.3 Pami wewn trzna GSD02, boczna pokrywa komunikacyjna, z bluetooth, dla instrumentów nie zmotoryzowanych TPS1200+ (modele TC, TCR). Wymagana dla adaptera SmartAntenna i modemu RadioHandle GSD03, boczna pokrywa komunikacyjna, z bluetooth, dla instrumentów zmotoryzowanych TPS Wymagana dla adaptera SmartAntenna i modemu RadioHandle. (Zamówiona mo e by jedynie z nowym instrumentem) Pami wewn trzna 64 MB dla TPS Diody tyczenia (EGL) EGL5, diody tyczenia, dla instrumentów bez ATR 2.5 wiadectwa producenta wiadectwo O - producenta, wszystkie g ówne produkty wiadectwo M, sprawdzenie u producenta, pomiar k ta wiadectwo M, sprawdzenie u producenta, pomiar odleg o ci w podczerwieni EDM wiadectwo M, sprawdzenie u producenta, pomiar k ta i odleg o ci w podczerwieni EDM wiadectwo M, sprawdzenie u producenta, pomiar odleg o ci zarówno w podczerwieni jak i bez reflektora EDM wiadectwo M, sprawdzenie u producenta, pomiar k ta i odleg o ci zarówno w podczerwieni jak i bez reflektora 3 Zestaw akcesoriów TPS1200+ Zestaw akcesoriów, w sk adzie: 1 spodarka GDF121, 2 baterie GEB221, 1 adowarka GKL221 z 2 adapterami GDI221, 1 MCF64 karta CompactFlash 64MB, 1 kabel GEV189 do transmisji danych, Lemo 0/USB. 4 Zasilanie 4.1 Bateria wewn trzna GEB221, bateria litowo-jonowa, 4Ah, adowalna. Do u ycia z seriami TPS1200 i GPS Bateria zewn trzna GEB171, uniwersalna bateria zewn trzna, NiMH, 12V/9Ah adowalna GEV208 zasilacz zewn trzny 4.3 Kable do baterii GEV52, kabel, czy TPS lub DNA do baterii zewn trznej GEV71, 4m kabel do akumulatora, czy odbiornik GPS do 12V akumulatora samochodu GEV187, Y-kabel, czy TPS1200 do PC (9-pin RS232 serial) i baterii zewn trznej, 2m. 4.4 adowarki do baterii GKL221, adowarka PRO. Do u ycia z max. dwoma adapterami GDI221 lub GDI222, w sk adzie kabel i zasilacz sieciowy GDI221, Adapter do GKL221 do adowania 2 baterii Li-Ion GEB221, GEB GDC221, Kabel samochodowy do adowarki GKL221. Pozwala na adowanie z GKL221 z zapalniczki samochodowej; Konwerter 12V24V DC/DC GKL211, adowarka BASIC, do baterii Li-Ion GEB221 i GEB211, w sk adzie kabel do zapalniczki samochodowej i zasilacz sieciowy. 4

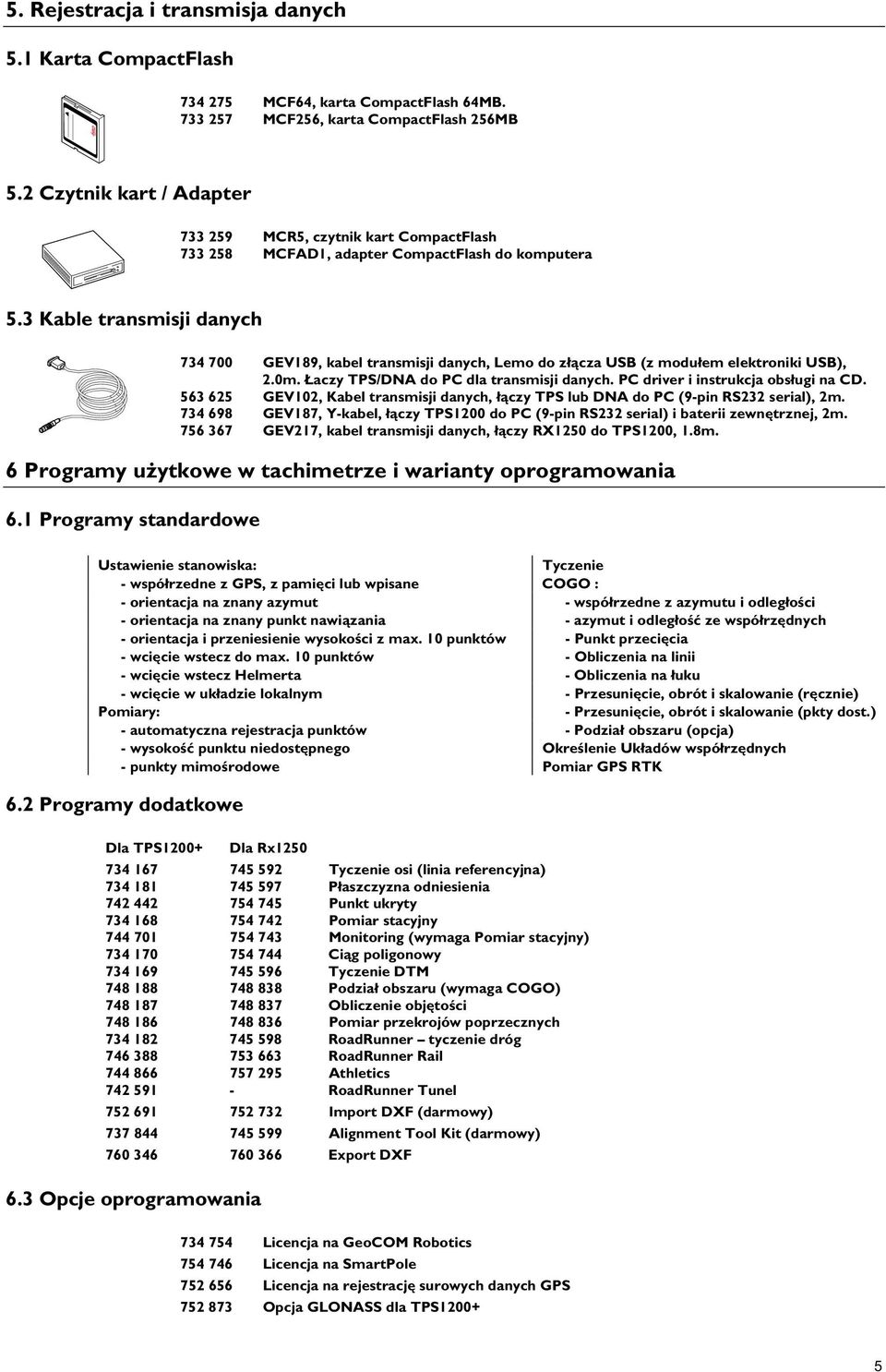

5 5. Rejestracja i transmisja danych 5.1 Karta CompactFlash MCF64, karta CompactFlash 64MB MCF256, karta CompactFlash 256MB 5.2 Czytnik kart / Adapter MCR5, czytnik kart CompactFlash MCFAD1, adapter CompactFlash do komputera 5.3 Kable transmisji danych GEV189, kabel transmisji danych, Lemo do z cza USB (z modu em elektroniki USB), 2.0m. aczy TPS/DNA do PC dla transmisji danych. PC driver i instrukcja obs ugi na CD GEV102, Kabel transmisji danych, czy TPS lub DNA do PC (9-pin RS232 serial), 2m GEV187, Y-kabel, czy TPS1200 do PC (9-pin RS232 serial) i baterii zewn trznej, 2m GEV217, kabel transmisji danych, czy RX1250 do TPS1200, 1.8m. 6 Programy u ytkowe w tachimetrze i warianty oprogramowania 6.1 Programy standardowe Ustawienie stanowiska: Tyczenie - wspó rzedne z GPS, z pami ci lub wpisane COGO : - orientacja na znany azymut - wspó rzedne z azymutu i odleg o ci - orientacja na znany punkt nawi zania - azymut i odleg o ze wspó rz dnych - orientacja i przeniesienie wysoko ci z max. 10 punktów - Punkt przeci cia - wci cie wstecz do max. 10 punktów - Obliczenia na linii - wci cie wstecz Helmerta - Obliczenia na uku - wci cie w uk adzie lokalnym - Przesuni cie, obrót i skalowanie (r cznie) Pomiary: - Przesuni cie, obrót i skalowanie (pkty dost.) - automatyczna rejestracja punktów - Podzia obszaru (opcja) - wysoko punktu niedost pnego Okre lenie Uk adów wspó rz dnych - punkty mimo rodowe Pomiar GPS RTK 6.2 Programy dodatkowe Dla TPS1200+ Dla Rx Tyczenie osi (linia referencyjna) P aszczyzna odniesienia Punkt ukryty Pomiar stacyjny Monitoring (wymaga Pomiar stacyjny) Ci g poligonowy Tyczenie DTM Podzia obszaru (wymaga COGO) Obliczenie obj to ci Pomiar przekrojów poprzecznych RoadRunner tyczenie dróg RoadRunner Rail Athletics RoadRunner Tunel Import DXF (darmowy) Alignment Tool Kit (darmowy) Export DXF 6.3 Opcje oprogramowania Licencja na GeoCOM Robotics Licencja na SmartPole Licencja na rejestracj surowych danych GPS Opcja GLONASS dla TPS

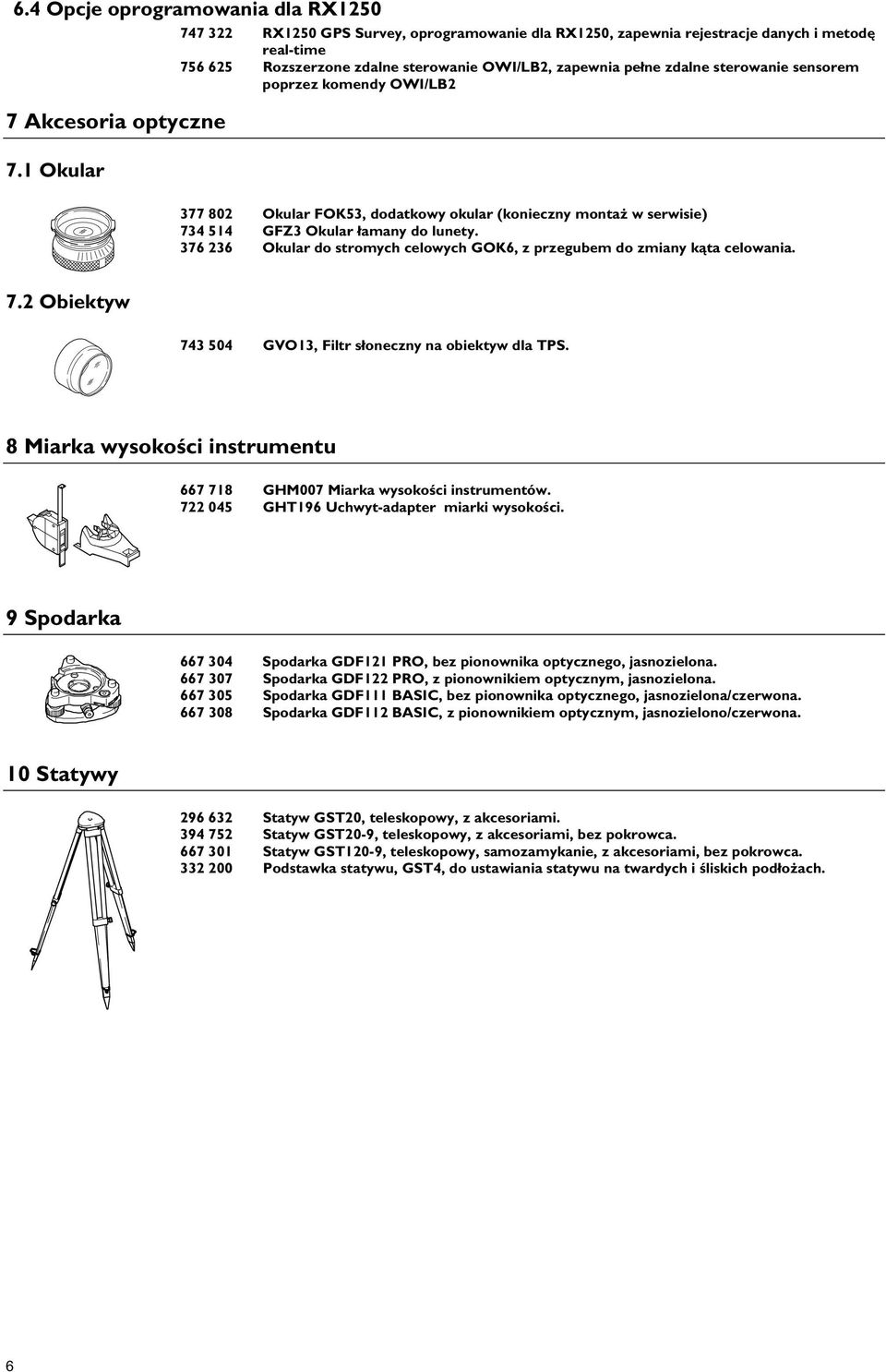

6 6.4 Opcje oprogramowania dla RX Akcesoria optyczne 7.1 Okular RX1250 GPS Survey, oprogramowanie dla RX1250, zapewnia rejestracje danych i metod real-time Rozszerzone zdalne sterowanie OWI/LB2, zapewnia pe ne zdalne sterowanie sensorem poprzez komendy OWI/LB Okular FOK53, dodatkowy okular (konieczny monta w serwisie) GFZ3 Okular amany do lunety Okular do stromych celowych GOK6, z przegubem do zmiany k ta celowania. 7.2 Obiektyw GVO13, Filtr s oneczny na obiektyw dla TPS. 8 Miarka wysoko ci instrumentu GHM007 Miarka wysoko ci instrumentów GHT196 Uchwyt-adapter miarki wysoko ci. 9 Spodarka Spodarka GDF121 PRO, bez pionownika optycznego, jasnozielona Spodarka GDF122 PRO, z pionownikiem optycznym, jasnozielona Spodarka GDF111 BASIC, bez pionownika optycznego, jasnozielona/czerwona Spodarka GDF112 BASIC, z pionownikiem optycznym, jasnozielono/czerwona. 10 Statywy Statyw GST20, teleskopowy, z akcesoriami Statyw GST20-9, teleskopowy, z akcesoriami, bez pokrowca Statyw GST120-9, teleskopowy, samozamykanie, z akcesoriami, bez pokrowca Podstawka statywu, GST4, do ustawiania statywu na twardych i liskich pod o ach. 6

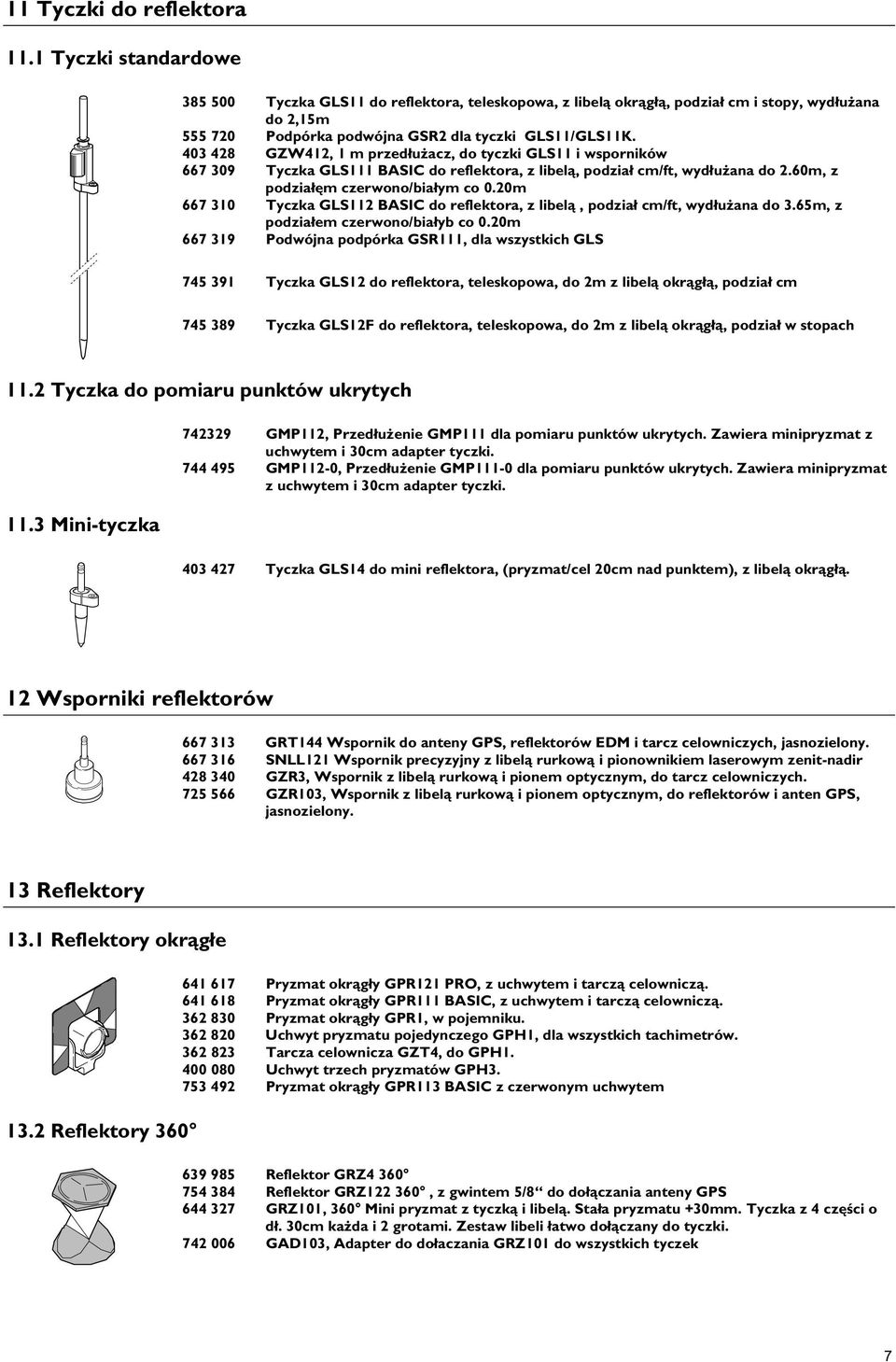

7 11 Tyczki do reflektora 11.1 Tyczki standardowe Tyczka GLS11 do reflektora, teleskopowa, z libel okr g, podzia cm i stopy, wyd u ana do 2,15m Podpórka podwójna GSR2 dla tyczki GLS11/GLS11K GZW412, 1 m przed u acz, do tyczki GLS11 i wsporników Tyczka GLS111 BASIC do reflektora, z libel, podzia cm/ft, wyd u ana do 2.60m, z podzia m czerwono/bia ym co 0.20m Tyczka GLS112 BASIC do reflektora, z libel, podzia cm/ft, wyd u ana do 3.65m, z podzia em czerwono/bia yb co 0.20m Podwójna podpórka GSR111, dla wszystkich GLS Tyczka GLS12 do reflektora, teleskopowa, do 2m z libel okr g, podzia cm Tyczka GLS12F do reflektora, teleskopowa, do 2m z libel okr g, podzia w stopach 11.2 Tyczka do pomiaru punktów ukrytych 11.3 Mini-tyczka GMP112, Przed u enie GMP111 dla pomiaru punktów ukrytych. Zawiera minipryzmat z uchwytem i 30cm adapter tyczki GMP112-0, Przed u enie GMP111-0 dla pomiaru punktów ukrytych. Zawiera minipryzmat z uchwytem i 30cm adapter tyczki Tyczka GLS14 do mini reflektora, (pryzmat/cel 20cm nad punktem), z libel okr g. 12 Wsporniki reflektorów GRT144 Wspornik do anteny GPS, reflektorów EDM i tarcz celowniczych, jasnozielony SNLL121 Wspornik precyzyjny z libel rurkow i pionownikiem laserowym zenit-nadir GZR3, Wspornik z libel rurkow i pionem optycznym, do tarcz celowniczych GZR103, Wspornik z libel rurkow i pionem optycznym, do reflektorów i anten GPS, jasnozielony. 13 Reflektory 13.1 Reflektory okr g e 13.2 Reflektory Pryzmat okr g y GPR121 PRO, z uchwytem i tarcz celownicz Pryzmat okr g y GPR111 BASIC, z uchwytem i tarcz celownicz Pryzmat okr g y GPR1, w pojemniku Uchwyt pryzmatu pojedynczego GPH1, dla wszystkich tachimetrów Tarcza celownicza GZT4, do GPH Uchwyt trzech pryzmatów GPH Pryzmat okr g y GPR113 BASIC z czerwonym uchwytem Reflektor GRZ Reflektor GRZ , z gwintem 5/8 do do czania anteny GPS GRZ101, 360 Mini pryzmat z tyczk i libel. Sta a pryzmatu +30mm. Tyczka z 4 cz ci o d. 30cm ka da i 2 grotami. Zestaw libeli atwo do czany do tyczki GAD103, Adapter do do aczania GRZ101 do wszystkich tyczek 7

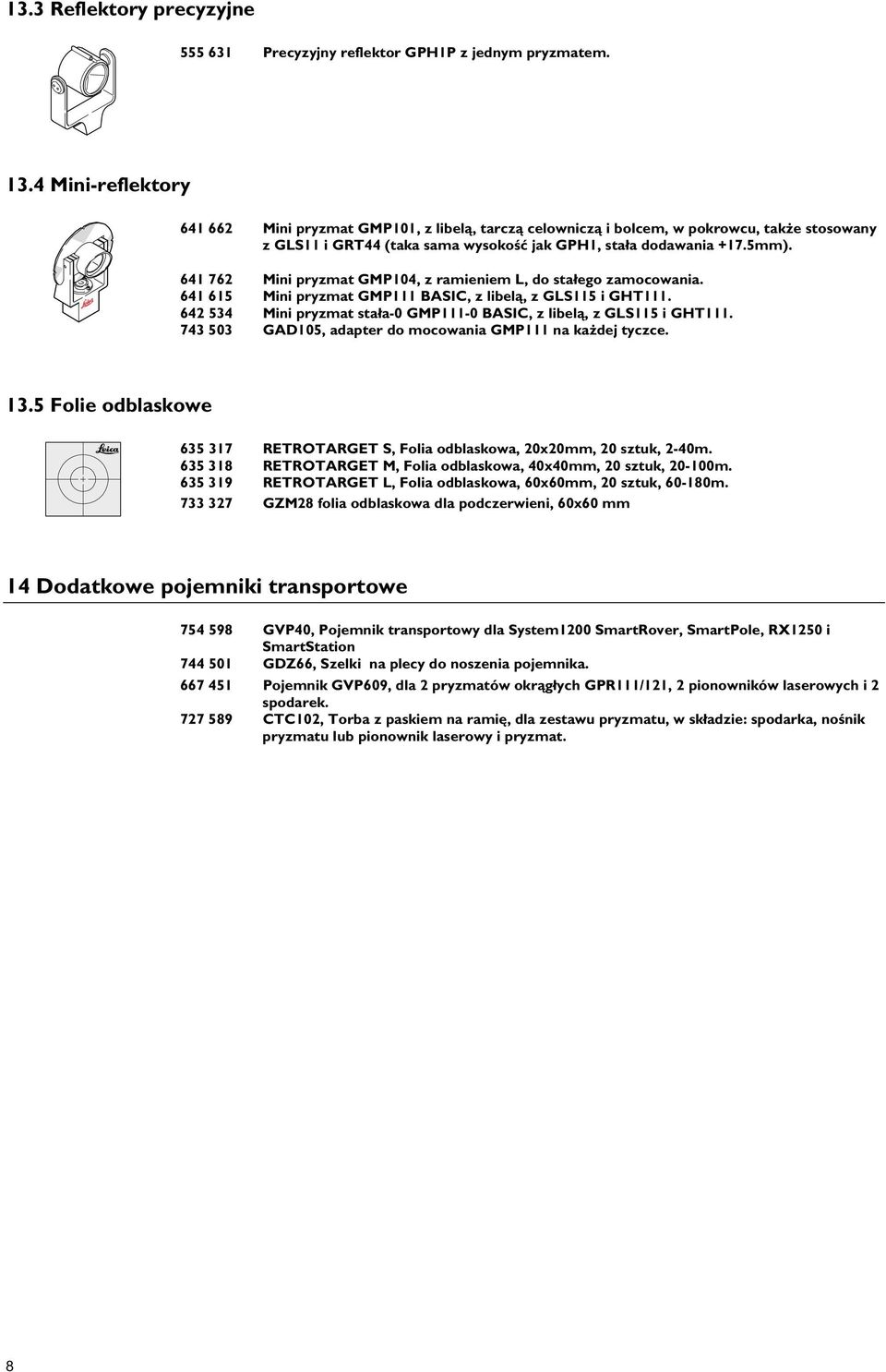

8 13.3 Reflektory precyzyjne Precyzyjny reflektor GPH1P z jednym pryzmatem Mini-reflektory Mini pryzmat GMP101, z libel, tarcz celownicz i bolcem, w pokrowcu, tak e stosowany z GLS11 i GRT44 (taka sama wysoko jak GPH1, sta a dodawania +17.5mm) Mini pryzmat GMP104, z ramieniem L, do sta ego zamocowania Mini pryzmat GMP111 BASIC, z libel, z GLS115 i GHT Mini pryzmat sta a-0 GMP111-0 BASIC, z libel, z GLS115 i GHT GAD105, adapter do mocowania GMP111 na ka dej tyczce Folie odblaskowe RETROTARGET S, Folia odblaskowa, 20x20mm, 20 sztuk, 2-40m RETROTARGET M, Folia odblaskowa, 40x40mm, 20 sztuk, m RETROTARGET L, Folia odblaskowa, 60x60mm, 20 sztuk, m GZM28 folia odblaskowa dla podczerwieni, 60x60 mm 14 Dodatkowe pojemniki transportowe GVP40, Pojemnik transportowy dla System1200 SmartRover, SmartPole, RX1250 i SmartStation GDZ66, Szelki na plecy do noszenia pojemnika Pojemnik GVP609, dla 2 pryzmatów okr g ych GPR111/121, 2 pionowników laserowych i 2 spodarek CTC102, Torba z paskiem na rami, dla zestawu pryzmatu, w sk adzie: spodarka, no nik pryzmatu lub pionownik laserowy i pryzmat. 8

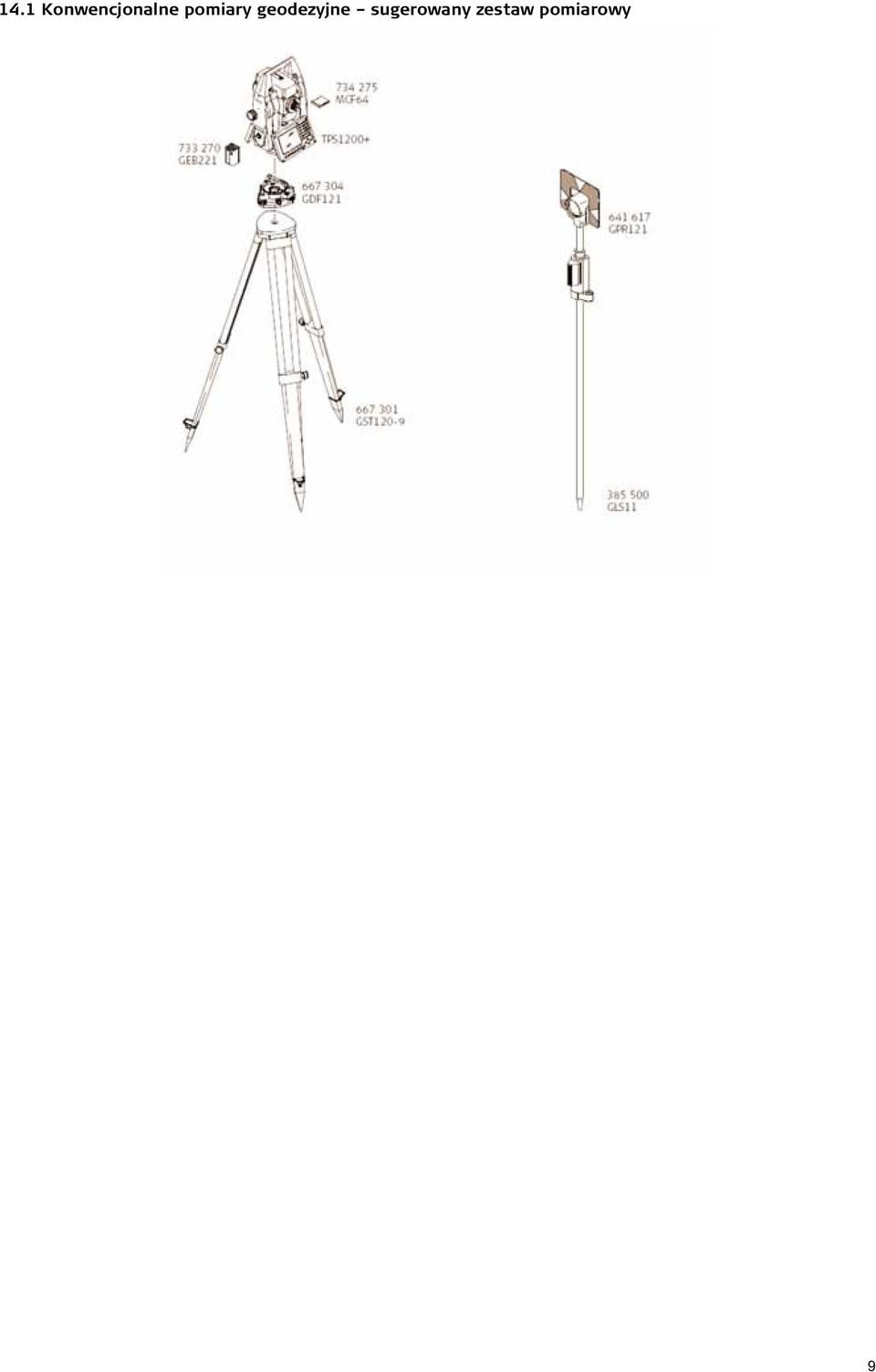

9 14.1 Konwencjonalne pomiary geodezyjne sugerowany zestaw pomiarowy 9

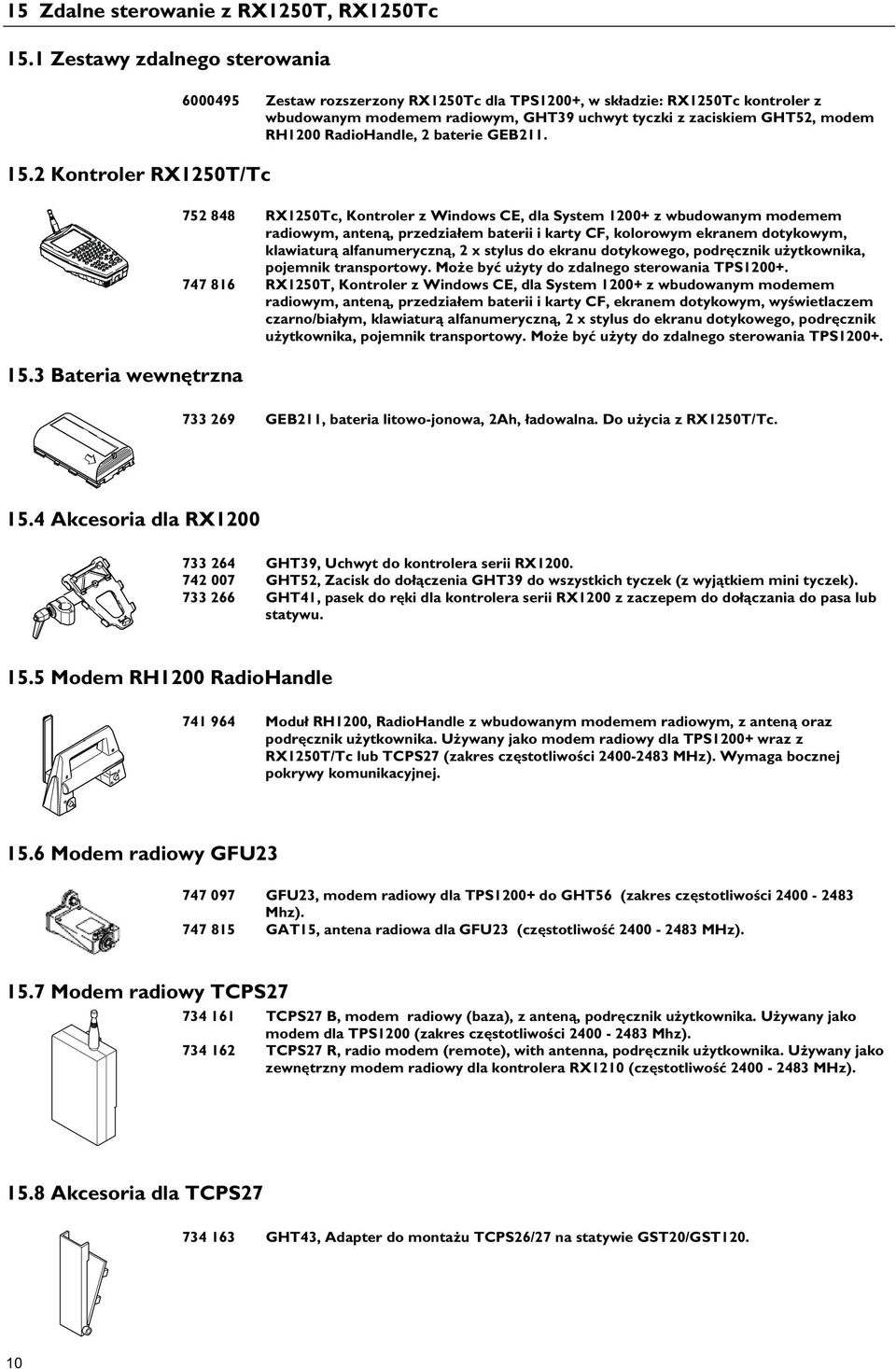

10 15 Zdalne sterowanie z RX1250T, RX1250Tc 15.1 Zestawy zdalnego sterowania 15.2 Kontroler RX1250T/Tc Zestaw rozszerzony RX1250Tc dla TPS1200+, w sk adzie: RX1250Tc kontroler z wbudowanym modemem radiowym, GHT39 uchwyt tyczki z zaciskiem GHT52, modem RH1200 RadioHandle, 2 baterie GEB Bateria wewn trzna RX1250Tc, Kontroler z Windows CE, dla System z wbudowanym modemem radiowym, anten, przedzia em baterii i karty CF, kolorowym ekranem dotykowym, klawiatur alfanumeryczn, 2 x stylus do ekranu dotykowego, podr cznik u ytkownika, pojemnik transportowy. Mo e by u yty do zdalnego sterowania TPS RX1250T, Kontroler z Windows CE, dla System z wbudowanym modemem radiowym, anten, przedzia em baterii i karty CF, ekranem dotykowym, wy wietlaczem czarno/bia ym, klawiatur alfanumeryczn, 2 x stylus do ekranu dotykowego, podr cznik u ytkownika, pojemnik transportowy. Mo e by u yty do zdalnego sterowania TPS GEB211, bateria litowo-jonowa, 2Ah, adowalna. Do u ycia z RX1250T/Tc Akcesoria dla RX GHT39, Uchwyt do kontrolera serii RX GHT52, Zacisk do do czenia GHT39 do wszystkich tyczek (z wyj tkiem mini tyczek) GHT41, pasek do r ki dla kontrolera serii RX1200 z zaczepem do do czania do pasa lub statywu Modem RH1200 RadioHandle Modu RH1200, RadioHandle z wbudowanym modemem radiowym, z anten oraz podr cznik u ytkownika. U ywany jako modem radiowy dla TPS1200+ wraz z RX1250T/Tc lub TCPS27 (zakres cz stotliwo ci MHz). Wymaga bocznej pokrywy komunikacyjnej Modem radiowy GFU GFU23, modem radiowy dla TPS1200+ do GHT56 (zakres cz stotliwo ci Mhz) GAT15, antena radiowa dla GFU23 (cz stotliwo MHz) Modem radiowy TCPS TCPS27 B, modem radiowy (baza), z anten, podr cznik u ytkownika. U ywany jako modem dla TPS1200 (zakres cz stotliwo ci Mhz) TCPS27 R, radio modem (remote), with antenna, podr cznik u ytkownika. U ywany jako zewn trzny modem radiowy dla kontrolera RX1210 (cz stotliwo MHz) Akcesoria dla TCPS GHT43, Adapter do monta u TCPS26/27 na statywie GST20/GST

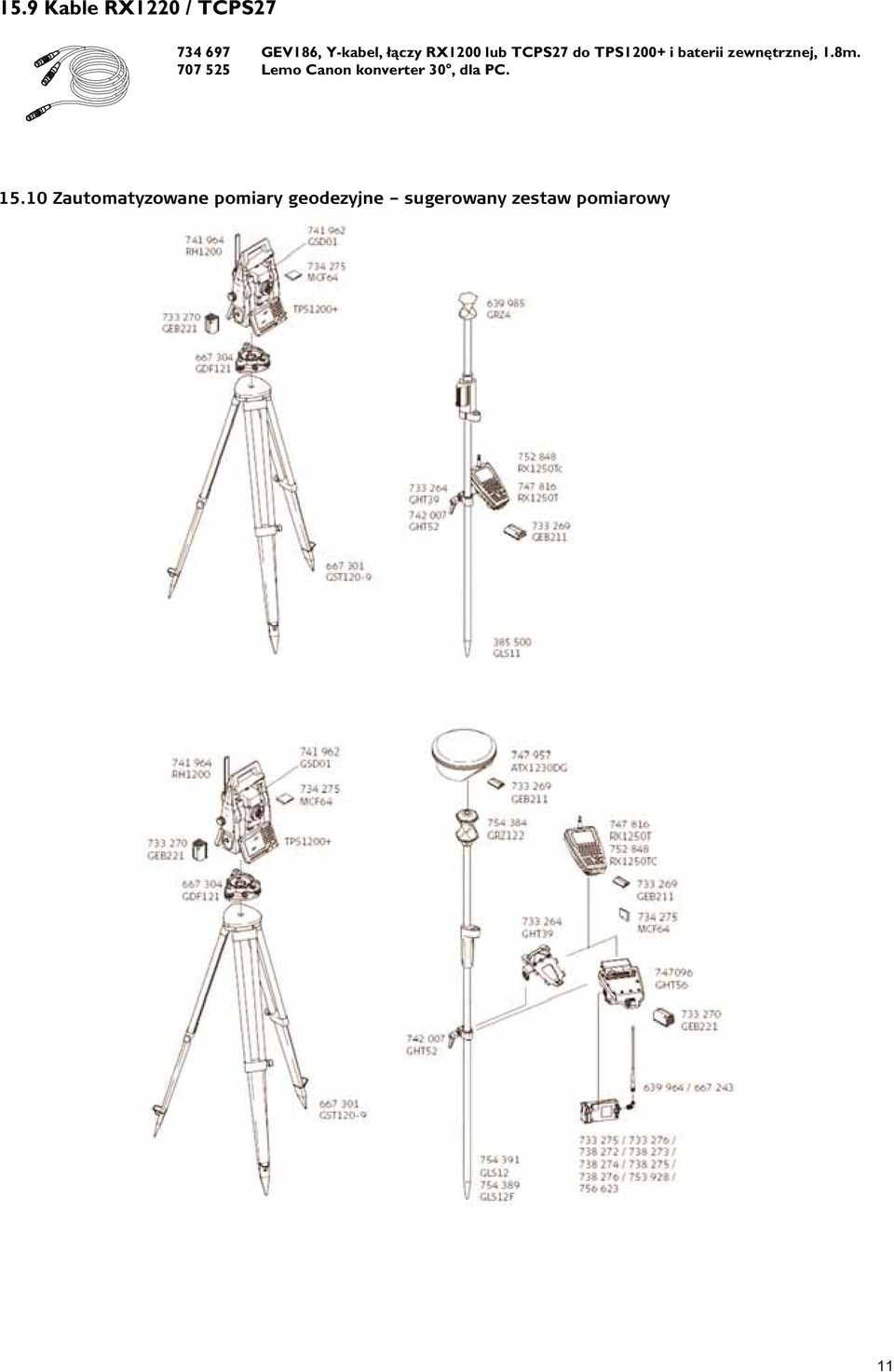

11 15.9 Kable RX1220 / TCPS GEV186, Y-kabel, czy RX1200 lub TCPS27 do TPS1200+ i baterii zewn trznej, 1.8m Lemo Canon konverter 30, dla PC Zautomatyzowane pomiary geodezyjne sugerowany zestaw pomiarowy 11

12 16 System pomiarowy SmartStation (ATX1230/ATX1230GG) 16.1 Antena ATX1230GG SmartAntenna ATX1230 GG, dwucz stotliwo ciowa antena GPS/GLONASS z L2C i z zaawansowan technologi eliminacji fazowych sygna ów wielodro nych dla RX1250. Tak e do u ycia z instrumentami serii TPS1200+ dla realizacji SmartStation. Posiada Bluetooth. UWAGA: GLONASS dost pny tylko w rody. Pe ne u ycie GLONASS tylko z opcj dla RX1250 i/lub dla TPS1200. Patrz rozdz Adapter do SmartAntenna GAD104, SmartAntenna Adapter. Wymagany do do czenia SmartAntenna i/lub modemu radiowego w obudowie GFU14 do TPS Wymaga bocznej pokrywy komunikacyjnej Modemy radiowe Satelline GFU14-0, Satelline 3AS modem radiowy ( MHz, odst p s siedniokana owy 25.0 khz, 0.5 W) zamontowany w obudowie, do czany z boku odbiornika GPS. (do czone podr cznik u ytkownika i CE-Declaration of Conformity) GFU14-1, Satelline 3AS modem radiowy ( MHz, odst p s siedniokana owy 25.0 khz, 1.0 W) zamontowany w obudowie, do czany z boku odbiornika GPS. (do czone podr cznik u ytkownika i CE-Declaration of Conformity) GFU14-2, Satelline 3AS modem radiowy ( MHz, odst p s siedniokana owy 12.5 khz, 1.0 W) zamontowany w obudowie, do czany z boku odbiornika GPS. (do czone podr cznik u ytkownika i CE-Declaration of Conformity) GFU14-3, Satelline 3AS modem radiowy ( MHz, odst p s siedniokana owy 12.5 khz, 1.0 W) zamontowany w obudowie, do czany z boku odbiornika GPS. (do czone podr cznik u ytkownika i CE-Declaration of Conformity) GFU14-4, Satelline 3AS modem radiowy ( MHz, odst p s siedniokana owy 25.0 khz, 0.5 W) zamontowany w obudowie, do czany z boku odbiornika GPS. (do czone podr cznik u ytkownika i CE-Declaration of Conformity) GFU14-5, Satelline 3AS modem radiowy ( MHz, odst p s siedniokana owy 12.5 khz, 1.0 W) zamontowany w obudowie, do czany z boku odbiornika GPS. (do czone podr cznik u ytkownika i CE-Declaration of Conformity) , Satelline 3AS modem radiowy ( MHz, odst p s siedniokana owy 12.5 khz, 1.0 W) zamontowany w obudowie, do czany z boku odbiornika GPS. (do czone podr cznik u ytkownika i CE-Declaration of Conformity) GEV171, 1.8m kabel do programowania, modemu Satelline 3AS wewn trz obudowy GFU Modemy radiowe Pacific Crest Modemy radiowe Pacific Crest musz by zamawiane bezpo rednio u lokalnego przedstawiciela Pacific Crest. Modemy PDL - tylko odbiór, zamontowane w obudowie Leica GFU z odst pem s siedniokana owym 12.5 lub 25kHz s dost pne w nast puj cych zakresach cz stotliwo ci: MHz MHz MHz MHz 12

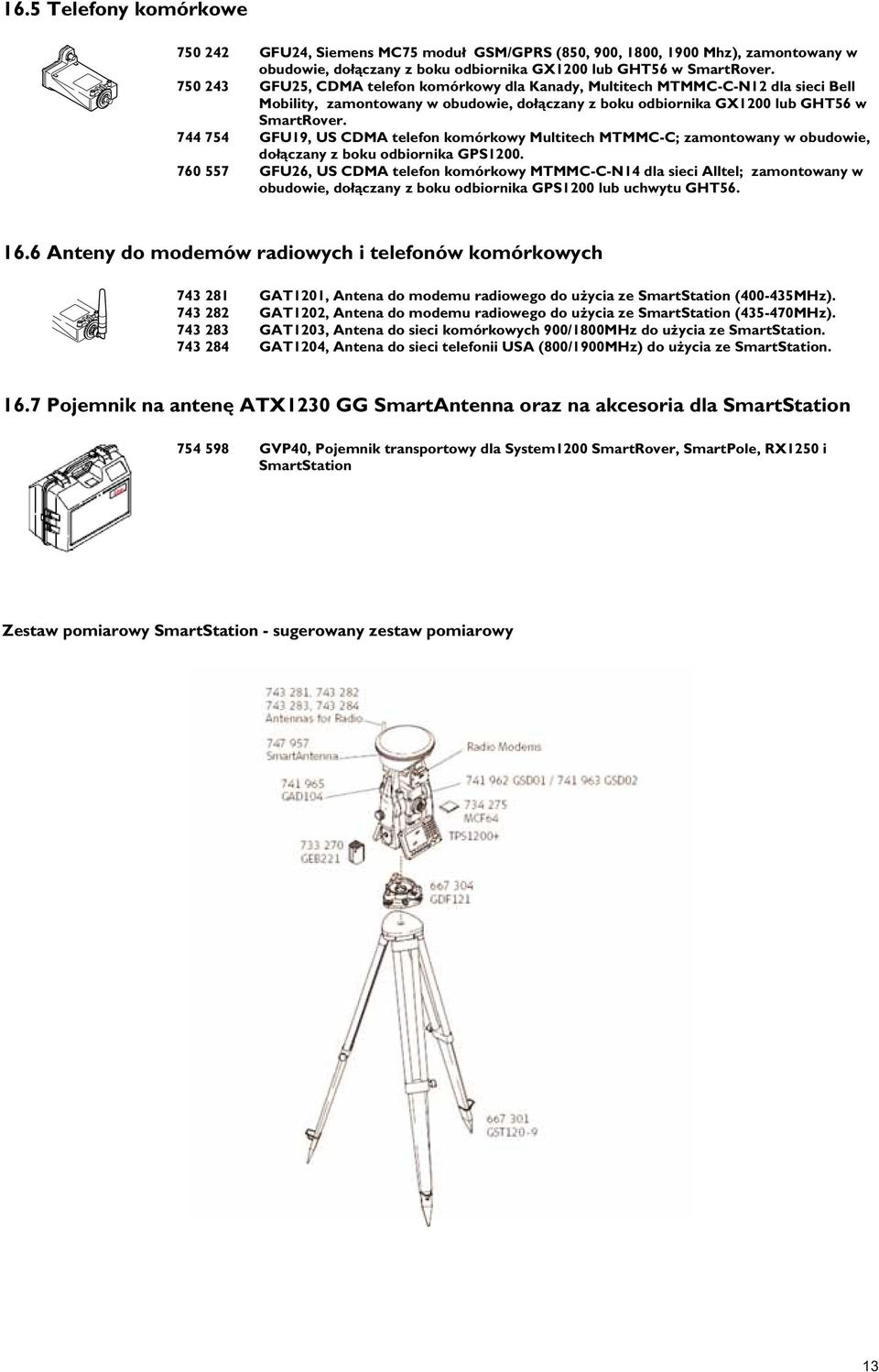

13 16.5 Telefony komórkowe GFU24, Siemens MC75 modu GSM/GPRS (850, 900, 1800, 1900 Mhz), zamontowany w obudowie, do czany z boku odbiornika GX1200 lub GHT56 w SmartRover GFU25, CDMA telefon komórkowy dla Kanady, Multitech MTMMC-C-N12 dla sieci Bell Mobility, zamontowany w obudowie, do czany z boku odbiornika GX1200 lub GHT56 w SmartRover GFU19, US CDMA telefon komórkowy Multitech MTMMC-C; zamontowany w obudowie, do czany z boku odbiornika GPS GFU26, US CDMA telefon komórkowy MTMMC-C-N14 dla sieci Alltel; zamontowany w obudowie, do czany z boku odbiornika GPS1200 lub uchwytu GHT Anteny do modemów radiowych i telefonów komórkowych GAT1201, Antena do modemu radiowego do u ycia ze SmartStation ( MHz) GAT1202, Antena do modemu radiowego do u ycia ze SmartStation ( MHz) GAT1203, Antena do sieci komórkowych 900/1800MHz do u ycia ze SmartStation GAT1204, Antena do sieci telefonii USA (800/1900MHz) do u ycia ze SmartStation Pojemnik na anten ATX1230 GG SmartAntenna oraz na akcesoria dla SmartStation GVP40, Pojemnik transportowy dla System1200 SmartRover, SmartPole, RX1250 i SmartStation Zestaw pomiarowy SmartStation - sugerowany zestaw pomiarowy 13

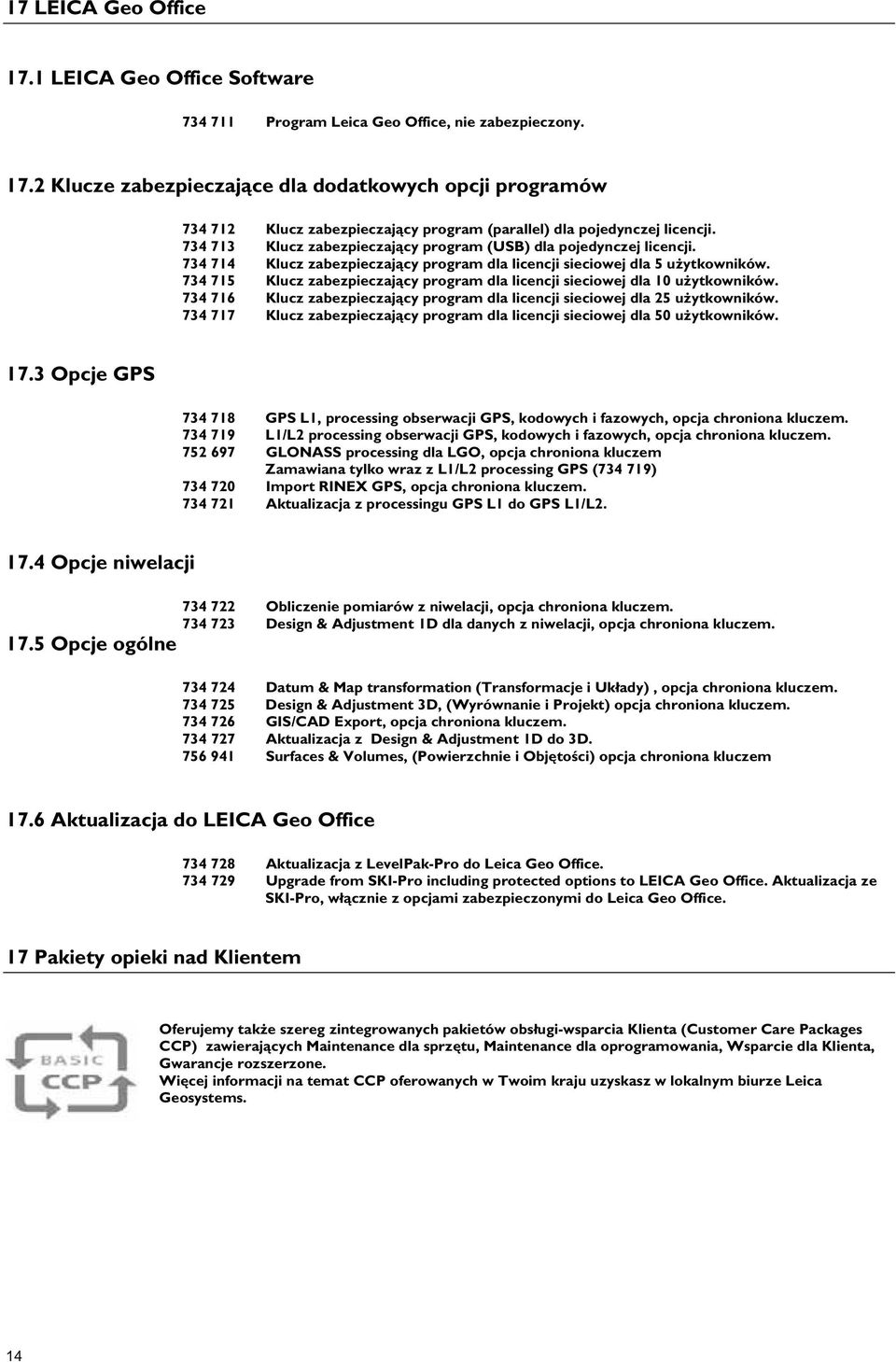

14 17 LEICA Geo Office 17.1 LEICA Geo Office Software Program Leica Geo Office, nie zabezpieczony Klucze zabezpieczaj ce dla dodatkowych opcji programów Klucz zabezpieczaj cy program (parallel) dla pojedynczej licencji Klucz zabezpieczaj cy program (USB) dla pojedynczej licencji Klucz zabezpieczaj cy program dla licencji sieciowej dla 5 u ytkowników Klucz zabezpieczaj cy program dla licencji sieciowej dla 10 u ytkowników Klucz zabezpieczaj cy program dla licencji sieciowej dla 25 u ytkowników Klucz zabezpieczaj cy program dla licencji sieciowej dla 50 u ytkowników Opcje GPS GPS L1, processing obserwacji GPS, kodowych i fazowych, opcja chroniona kluczem L1/L2 processing obserwacji GPS, kodowych i fazowych, opcja chroniona kluczem GLONASS processing dla LGO, opcja chroniona kluczem Zamawiana tylko wraz z L1/L2 processing GPS ( ) Import RINEX GPS, opcja chroniona kluczem Aktualizacja z processingu GPS L1 do GPS L1/L Opcje niwelacji Obliczenie pomiarów z niwelacji, opcja chroniona kluczem Design & Adjustment 1D dla danych z niwelacji, opcja chroniona kluczem Opcje ogólne Datum & Map transformation (Transformacje i Uk ady), opcja chroniona kluczem Design & Adjustment 3D, (Wyrównanie i Projekt) opcja chroniona kluczem GIS/CAD Export, opcja chroniona kluczem Aktualizacja z Design & Adjustment 1D do 3D Surfaces & Volumes, (Powierzchnie i Obj to ci) opcja chroniona kluczem 17.6 Aktualizacja do LEICA Geo Office Aktualizacja z LevelPak-Pro do Leica Geo Office Upgrade from SKI-Pro including protected options to LEICA Geo Office. Aktualizacja ze SKI-Pro, w cznie z opcjami zabezpieczonymi do Leica Geo Office. 17 Pakiety opieki nad Klientem Oferujemy tak e szereg zintegrowanych pakietów obs ugi-wsparcia Klienta (Customer Care Packages CCP) zawieraj cych Maintenance dla sprz tu, Maintenance dla oprogramowania, Wsparcie dla Klienta, Gwarancje rozszerzone. Wi cej informacji na temat CCP oferowanych w Twoim kraju uzyskasz w lokalnym biurze Leica Geosystems. 14

15 Czy wykonujesz pomiary terenu, obs ugujesz budow lub wykonujesz inwentaryzacj fasad lub wn trz czy te wykonujesz precyzyjne tyczenie konstrukcji mostów lub tuneli - instrumenty geodezyjne Leica Geosystems zapewniaj prawid ow realizacj wszystkich prac geodezyjnych. Instrumenty serii System 1200 wraz z oprogramowaniem zosta y zaprojektowane tak by sprosta wszystkim codziennym wyzwaniom wspó czesnej geodezji. Wszystkie posiadaj znakomity, atwy do nauki i obs ugi interfejs U ytkownika. Ich przejrzyste menu, funkcje o okre lonym zakresie dzia ania i zaawansowana technologia sprawia, e GPS i TPS doskonale wspó pracuj w pomiarach terenowych. Czy korzystasz z zalet obydwu technologii jednocze nie czy te osobno wyj tkowa wszechstronno instrumentów Leica Geosystems gwarantuje wiarygodne i wydajne pomiary. When it has to be right. Ilustracje, opisy i dane techniczne nie s wi ce i mog ulec zmianie. Druk w Szwajcarii Copyright Leica Geosystems AG, Heerbrugg, Szwajcaria, en VI.07 INT Leica Geosystems Sp. z o.o. Warszawa, ul. Ostrobramska 101A 15
