PRECYZYJNE DRUTY REZYSTYWNE ZE STOPOW Cu-Ni-Mn I Ni-Cr-Al-Si

Wielkość: px
Rozpocząć pokaz od strony:

Download "PRECYZYJNE DRUTY REZYSTYWNE ZE STOPOW Cu-Ni-Mn I Ni-Cr-Al-Si"

Transkrypt

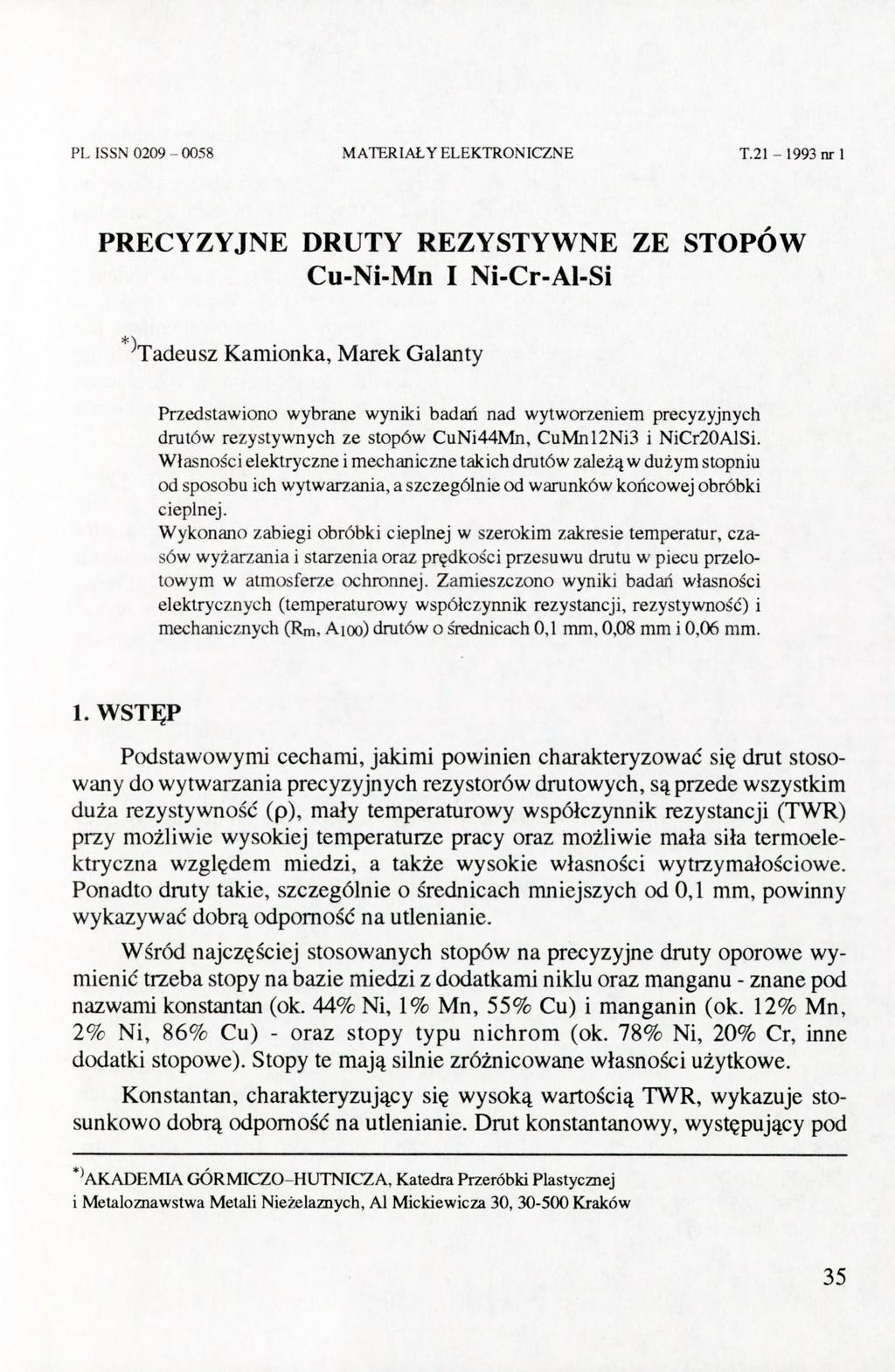

1 PL ISSN MATERIAŁY ELEKTRONICZNE T nr PRECYZYJNE DRUTY REZYSTYWNE ZE STOPOW Cu-Ni-Mn I Ni-Cr-Al-Si *^Tadeusz Kamionka, Marek Galanty Przedstawiono wybrane wyniki badań nad wytworzeniem precyzyjnych drutów rezystywnych ze stopów CuNiMn, C u M n l N i i NiCr0AlSi. Własności elektryczne i mechaniczne takich drutów zależą w dużym stopniu od sposobu ich wytwarzania, a szczególnie od warunków końcowej obróbki cieplnej. Wykonano zabiegi obróbki cieplnej w szerokim zakresie temperatur, czasów wyżarzania i starzenia oraz prędkos'ci przesuwu drutu w piecu przelotowym w atmosferze ochronnej. Zamieszczono wyniki badań własności elektrycznych (temperaturowy współczynnik rezystancji, rezystywność) i mechanicznych (Rm, Aioo) drutów o średnicach 0, mm, 0,08 mm i 0,0 mm.. WSTĘP Podstawowymi cechami, jakimi powinien charakteryzować się drut stosowany do wytwarzania precyzyjnych rezystorów drutowych, są przede wszystkim duża rezystywność (p), mały temperamrowy współczynnik rezystancji (TWR) przy możliwie wysokiej temperaturze pracy oraz możliwie mała siła termoelektryczna względem miedzi, a także wysokie własności wytrzymałościowe. Ponadto druty takie, szczególnie o średnicach mniejszych od 0, mm, powinny wykazywać dobrą odporność na utlenianie. Wśród najczęściej stosowanych stopów na precyzyjne druty oporowe wymienić trzeba stopy na bazie miedzi z dodatkami niklu oraz manganu - znane pod nazwami konstantan (ok. % Ni, % Mn, 55% Cu) i manganin (ok. % Mn, % Ni, 8% Cu) - oraz stopy typu nichrom (ok. 78% Ni, 0% Cr, inne dodatki stopowe). Stopy te mają silnie zróżnicowane własności użytkowe. Konstantan, charakteryzujący się wysoką wartością TWR, wykazuje stosunkowo dobrą odporność na utlenianie. Drut konstantanowy, występujący pod **AKADEMIA GÓRMICZO-HUTNICZA, Katedra Przeróbki Plastycznej i Metaloznawstwa Metali Nieżelaznych, Al Mickiewicza 0, Kraków 5

2 Precyzyjne druty rezystywne... nazwą ISOTAN f-my Isabellenhiitte, cechuje wartość TWR mieszcząca się w przedziale od -80* 0' l/k do +0* 0" l/k i wytrzymałość na rozciąganie Rm nie mniejsza od 0 MPa. Manganin, którego wartość TWR zbliżona jest do zera, przy porównywalnej z konstantanem rezystywności, posiada niskie własności wytrzymałościowe i niską, na ogół nie przekraczającą K temperaturę pracy. Odporność stopu na utlenianie jest niewielka. Własności wytrzymałościowe takiego stopu, wytwarzanego przez firmę Molecu Wire, określa wytrzymałość na rozciąganie Rm zawierająca się w granicach od 80 do 00 MP^ a wartość temperaturowego współczynnika rezystancji nie przekracza + 5*0" l/k. Rezystywność stopu wynosi p = 0,8 ii*m. Stopy na osnowie niklu, przy porównywalnym z manganinem TWR, wykazują prawie razy wyższą rezystywność niż stopy na bazie miedzi i prawie,5-krotnie większą wytrzymałość na rozciąganie. Ich dopuszczalna temperatura pracy zbliżona jest do K, a odporność na działanie czynników chemicznych jest bardzo dobra. Reprezentantem tej grupy stopów może być NIKROTHAL LX f-my Kanthal. Drut z tego stopu, przy rezystywności p =, wykazuje TWR nie większy od ± 0*0" l/k oraz wytrzymałość na rozciąganie Rm = 00 MPa. Szczegółowe własności precyzyjnych drutów oporowych z omawianych wcześniej stopów, produkowanych przez renomowane firmy, znaleźć można w literaturze [,,, J. Jednym z najlepszych stopów do wytwarzania precyzyjnych drutów oporowych jest stop złota i chromu AuCr, nie znajdujący jednak powszechnego zastosowania z powodu wysokiej ceny. Ostatnio coraz szerzej wykorzystywane są przy produkcji nowoczesnych precyzyjnych rezystorów stopy niklu z chromem i dodatkami Al, Cu, Fe, Ti, Si lub Co [5]. W artykule zostaną przedstawione niektóre wyniki kilkuletnich badań, mających na celu wytworzenie w krajowych warunkach przemysłowych drutów rezystywnych o średnicach 0, mm i mniejszych, charakteryzujących się określoną wartością temperaturowego współczynnika rezystancji. Zakres prac obejmował badania laboratoryjne począwszy od próżniowego wytopu stopów, ich przeróbkę plastyczną na gorąco i na zimno ze szczególnym uwzględnieniem doboru wielkości odkształceń, aż do uzyskania drutów o średnicy 0,0 mm. Dalszym etapem badań było opracowanie warunków i przeprowadzenie zabiegów końcowej obróbki cieplnej, w wyniku której druty rezystywne uzyskiwały żądane własności.

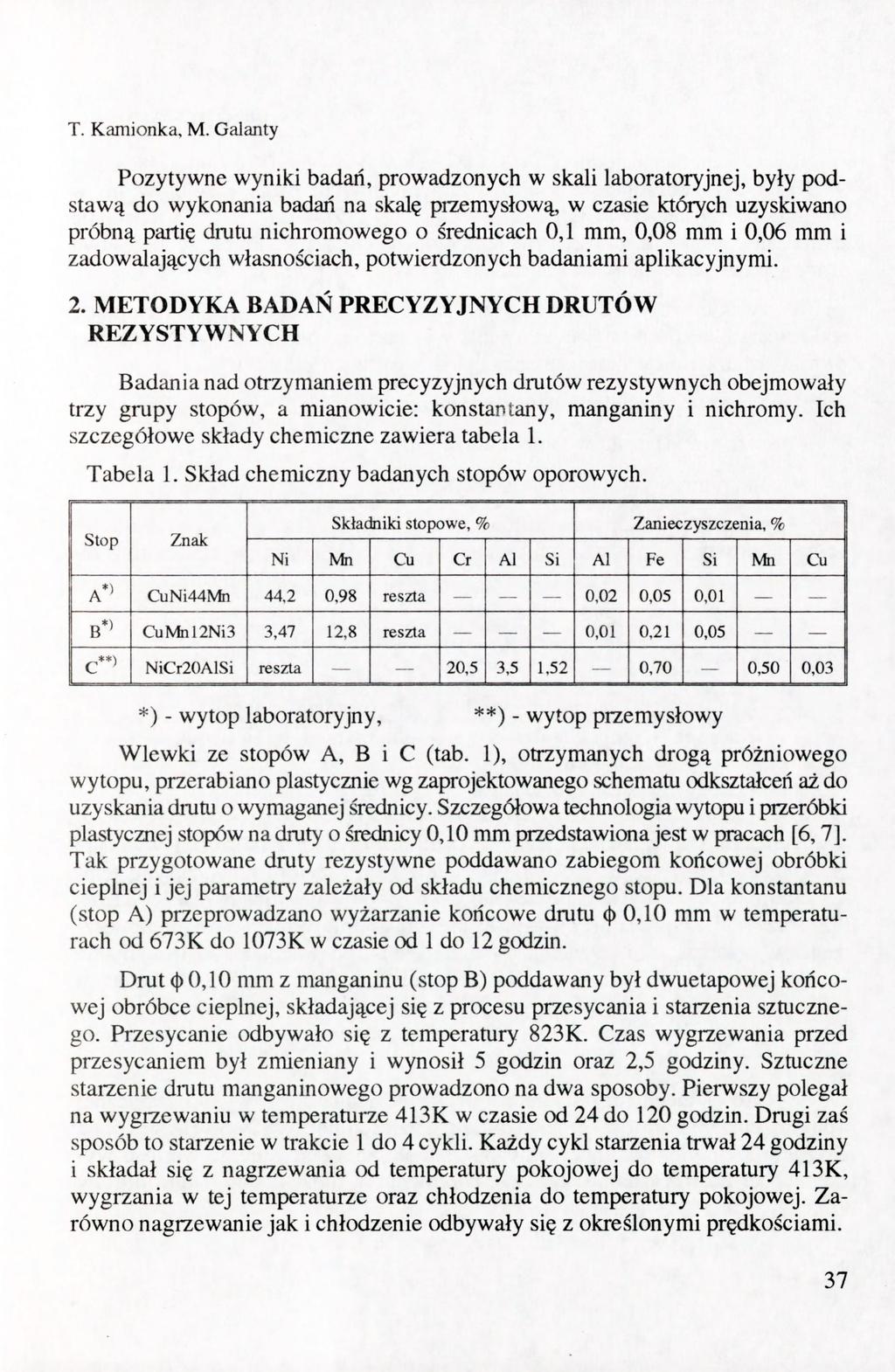

3 T. Kiiinionka, M. Galanty Pozytywne wyniki badań, prowadzonych w skali laboratoryjnej, były podstawą do wykonania badań na skalę przemysłową, w czasie których uzyskiwano próbną partię drutu nichromowego o średnicach 0, mm, 0,08 mm i 0,0 mm i zadowalających własnościach, potwierdzonych badaniami aplikacyjnymi.. METODYKA BADAŃ PRECYZYJNYCH DRUTÓW REZYSTYWNYCH Badania nad otrzymaniem precyzyjnych drutów rezystywnych obejmowały trzy grupy stopów, a mianowicie: konstantany, manganiny i nichromy. Ich szczegółowe składy chemiczne zawiera tabela. Tabela. Skład chemiczny badanych stopów oporowych. Stop Składniki stopowe, % Znak Ni Mn Cu CuNiMn, 0,98 B*' CuMnlNi,7,8 c"' NiCr0AlSi reszta Cr Al reszta reszta *) - wytop laboratoryjny, Zanieczyszczenia, % 0,5,5 Si Al Fe Si 0,0 0,05 0,0 0,.5 0,70 Mn Cu 0,0 0,05 0,50 0,0 **) - wytop przemysłowy Wlewki ze stopów A, B i C (tab. ), otrzymanych drogą próżniowego wytopu, przerabiano plastycznie wg zaprojektowanego schematu odkształceń aż do uzyskania drutu o wymaganej średnicy. Szczegółowa technologia wytopu i przeróbki plastycznej stopów na druty o średnicy 0,0 mm przedstawiona jest w pracach [,7]. Tak przygotowane druty rezystywne poddawano zabiegom końcowej obróbki cieplnej i jej parametry zależały od składu chemicznego stopu. Dla konstantanu (stop A) przeprowadzano wyżarzanie końcowe drutu (}) 0,0 mm w temperaturach od 7K do 07K w czasie od do godzin. Drut (j) 0,0 mm z manganinu (stop B) poddawany był dwuetapowej końcowej obróbce cieplnej, składającej się z procesu przesycania i starzenia sztucznego. Przesycanie odbywało się z temperatury 8K. Czas wygrzewania przed przesycaniem był zmieniany i wynosił 5 godzin oraz,5 godziny. Sztuczne starzenie dioitu manganinowego prowadzono na dwa sposoby. Pierwszy polegał na wygrzewaniu w temperaturze K w czasie od do 0 godzin. Drugi zaś sposób to starzenie w trakcie do cykli. Każdy cykl starzenia trwał godziny i składał się z nagrzewania od temperatury pokojowej do temperatury K, wygrzania w tej temperamrze oraz chłodzenia do temperatury pokojowej. Zarówno nagrzewanie jak i chłodzenie odbywały się z określonymi prędkościami. 7

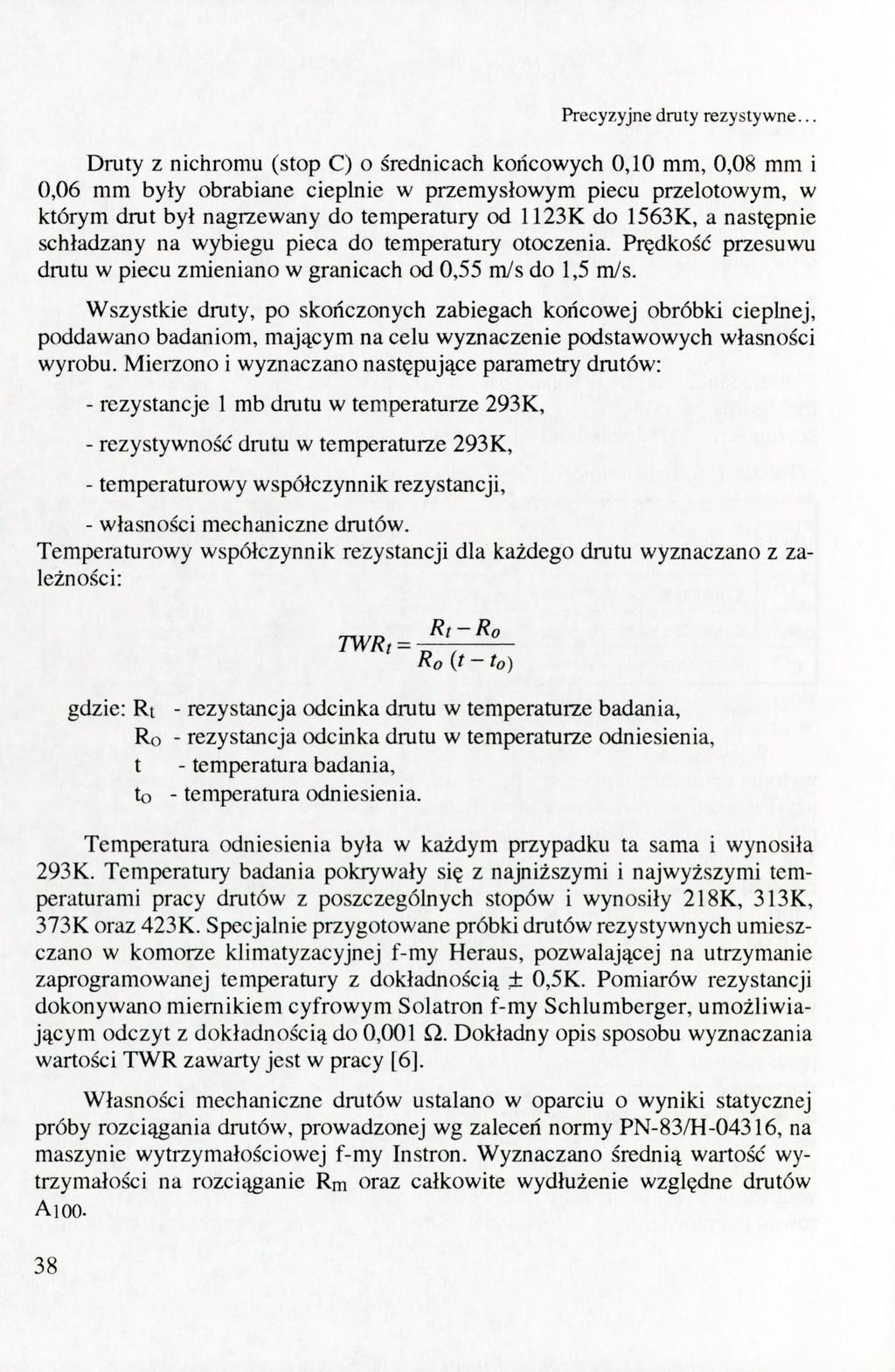

4 Precyzyjne druty rezystywne... Drury z nichromu (stop C) o średnicach końcowych 0,0 mm, 0,08 mm i 0,0 mm były obrabiane cieplnie w przemysłowym piecu przelotowym, w którym drut był nagrzewany do temperatury od K do 5K, a następnie schładzany na wybiegu pieca do temperatury otoczenia. Prędkość przesuwu drutu w piecu zmieniano w granicach od 0,55 m/s do,5 m/s. Wszystkie druty, po skończonych zabiegach końcowej obróbki cieplnej, poddawano badaniom, mającym na celu wyznaczenie podstawowych własności wyrobu. Mierzono i wyznaczano następujące parametry drutów: - rezystancje mb drutu w temperaturze 9K, - rezystywność drutu w temperaturze 9K, - temperarnrowy współczynnik rezystancji, - własności mechaniczne drutów. Temperaturowy współczynnik rezystancji dla każdego drutu wyznaczano z zależności: TWR, Ro gdzie: Rt Ro t to {t - to) - rezystancja odcinka drutu w temperamrze badania, - rezystancja odcinka drutu w temperaturze odniesienia, - temperatura badania, - temperatura odniesienia. Temperatura odniesienia była w każdym przypadku ta sama i wynosiła 9K. Temperatury badania pokrywały się z najniższymi i najwyższymi temperaturami pracy drutów z poszczególnych stopów i wynosiły 8K, K, 7K oraz K. Specjalnie przygotowane próbki drutów rezystywnych umieszczano w komorze klimatyzacyjnej f-my Heraus, pozwalającej na utrzymanie zaprogramowanej temperatury z dokładnością ± 0,5K. Pomiarów rezystancji dokonywano miernikiem cyfrowym Solatron f-my Schlumberger, umożliwiającym odczyt z dokładnością do 0,00 Dokładny opis sposobu wyznaczania wartości TWR zawarty jest w pracy [], Własności mechaniczne drutów ustalano w oparciu o wyniki statycznej próby rozciągania drutów, prowadzonej wg zaleceń normy PN-8/H-0, na maszynie wytrzymałościowej f-my Instron. Wyznaczano średnią wartość wytrzymałości na rozciąganie Rm oraz całkowite wydłużenie względne drutów A00. 8

5 T. Kiiinionka, M. Galanty. WŁASNOŚCI PRECYZYJNYCH DRUTÓW OPOROWYCH W wyniku przeprowadzonych badań uzyskano bogaty materiał doświadczalny, umożliwiający zaprojektowanie procesów technologicznych produkcji precyzyjnych drutów oporowych. Poniżej przedstawiono niektóre z otrzymanych rezultatów. Wyniki badań drutu <})0.0 mm ze stopu CuNiMn przedstawiono na rys. oraz w tabeli. Tabela. Rezystancja mb drutu konstantanowego (j) 0,0 mm i jego rezystywność po końcowym wyżarzaniu. Lp. Rezystancja Imb Rezystywność Temperatura wyżarzania Czas wyżarzania a MÍi*m K godz. 5, 0,5,89 0,80 77,00 0, , ,7 0,88 07,5 0,8 7 7, 0, ,95 0,79 7 9,00 0, ,8 0, ,775 0,77 7 umocniony Analizując wartości rezystancji mb drutu zauważyć można, że najwyższą rezystancję wykazuje drut po przeróbce plastycznej na zimno, odkształcony gniotem 99,5%. Rezystancja drum umocnionego jest zbyt wysoka, niekorzystne są również jego własności plastyczne. Ten sam drut, po wyżarzeniu końcowym przez godzinę w temperaturze 97K charakteryzuje się opornością równą nominalnej dla drutu ISOTAN (Rimb =, ) i wysokim temperaturowym współczynnikiem rezystancji TWR = -08*0'^ l/k (rys. la). Zmieniając warunki wyżarzania końcowego - temperatura 7K, czas 0 godzin - doprowadzono do obniżenia wartości TWR do poziomu wymaganego dla drutów ISOTAN (rys. Ib) (TWR < -80*0'^ l/k), a także do nieznacznego 9

6 Precyzyjne druty rezystywne... zmniejszenia rezystancji mb drutu do wartości 0,8 Q (tab. ), mieszczącej się w ± 8% polu tolerancji tego parametru. Własności drutu <}) 0,098 mm ze stopu CuMnlNi zaprezentowano na rys. i oraz w tabeli. Zauważalne jest dość silne zróżnicowanie własności drutu od warunków przesycania, a także od sposobu prowadzenia procesu starzenia. Ogólnie można stwierdzić, że druty krócej wygrzewane przed przesycaniem Rys. l a 0 07 temperatura, K czas, godł Rys.. W p ł y w temperatury k o ń c o w e g o wyżarzania w czasie Ih (a) i czasu k o ń c o w e g o wyżarzania w t e m p e r a t u r z e 7 K ( b ) na z m i a n ę w a r t o ś c i T W R i o o i T W R dla drutu <]) 0, 0 z konstantanu /ae ^00 i 0 a. \ / V / -H/, 9 0 Cas, godz. Z 8 ite / 0"te 80 CuMnNI Rys. b liczba cykli Rys.. Wpływ czasu starzenia w temperaturze K (a) oraz liczby cykli starzenia (b) na zmianę wartości TWR0, zmianę własności wytrzymałościowycłi Rm i własności plastycznycłi Aioo dla drutów ) 0,0 z manganinu. Materiał wsadowy wygrzewano przed przesycaniem przez 5łi w temperaturze 8K. 0

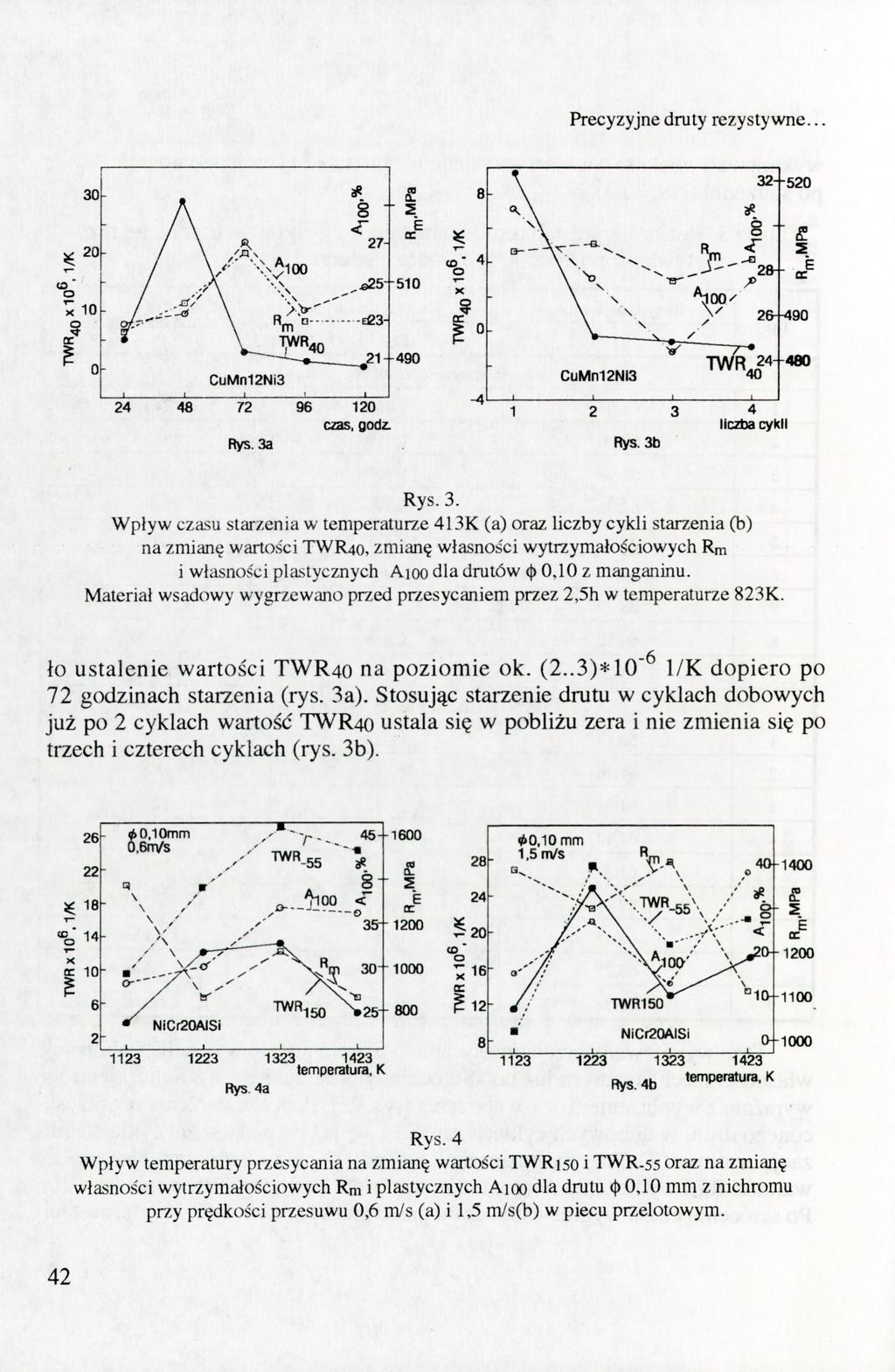

7 T. Kiiinionka, M. Galanty wykazywały większe wartości rezystancji mb (tab. ) i mniejsze wartości TWR po starzeniu (rys. i ). Tabela. Rezystancja mb drutu manganinowego ( ) 0,098 mm i jego rezystywność po końcowej obróbce cieplnej. Lp. Rezystancja mb Rezystywność Czas starzenia Xm Przesycanie 8 K/5h,07 0, i 0,8 0,59 8h 5,98 0,0 7h 5,9 0,99 9h 5 59,8 0,5 0h,5 0, Icykl 7 58,79 0,55 cykle 8 0,5 0,5 cykle 9 55, 0, cykle Przesycanie 8 K/(h 0 min) 5,7 0, i,7 0, 8h, 0, 7h, 0,9 9h 5,9 0, 0h 59,88 0,5 icykl 7,8 0, cykle 8 55,5 0,7 cykle 9,9 0,7 cykle Drut wygrzewany przed przesycaniem przez 5 godzin wykazuje stabilizację własności mechanicznych już po 8-godzinnym starzeniu, a TWR0 zmienia się wyraźnie z wydłużeniem czasu starzenia (rys. a). Podczas starzenia tak przesyconego drutu w dobowych cyklach zauważa się już po pierwszym cyklu stabilizację wartości TWR0 na poziomie *0- l/k oraz ciągłe zmniejszanie się wartości Rm i wydłużenia Aioo wraz ze wzrostem liczby cykli starzenia (rys. b). Po skróceniu czasu wygrzewania drutu przed przesycaniem do,5 godz. nastąpi-

8 Precyzyjne druty rezystywne >.J' -o ^^ 0 - >'' ś + i ^ CuVlnNi CuMnN 0 czas, godz. licztia cynil Rys. b Rys. a Rys.. W p ł y w czasu starzenia w temperaturze K (a) oraz liczby cykli starzenia (b) na zmianę wartości T W R 0, zmianę wlasnos'ci wytrzymałościowych Rm i własności plastycznycłi Aioo dla drutów <() 0,0 z manganinu. Materiał wsadowy wygrzewano przed przesycaniem przez,5i w temperaturze 8K. a- ło ustalenie wartości TWR0 na poziomie ok. (..)*0" l / K dopiero po 7 godzinach starzenia (rys. a). Stosując starzenie drutu w cyklach dobowych już po cyklach wartość TWR0 ustala się w pobliżu zera i nie zmienia się po trzech i czterech cyklach (rys. b). ń0,0mm 0,nVs i 8 \\, ' X 0 c - 0- \ / TWR 0^ \ ^ / '' NiCr0AlSi temperatura, K Rys a Rys. b temperatuta, K Rys. Wpływ temperatury przesycania na zmianę wartości T W R i s o i TWR-55 oraz na zmianę własności wytrzymałościowycłi Rm i plastycznych Aioo dla drutu (}) 0,0 mm z nichromu przy prędkości przesuwu 0, m/s (a) i,5 ni/s(b) w piecu przelotowym.

9 Tabela. Rezystancja mb drutu ze stopu NiCr0AlSi (}) 0,0 mm i jego rezystywność po końcowej obróbce cieplnej w piecu przelotowym. Lp. Średnica rzeczywista Rezystancja Imb Rezystywność Temperatura obróbki Prędkość przesuwu mm Hi*m K m/s 0,0 5,5.8 0, 0,0,0, 0, 0,07,8,7 0, 0,07 5,, 0, 5 0,0 5,0,,5 0,0 5,5,,5 7 0,07 0,8,7,5 8 0,07 9,7,,5 Reasumując można stwierdzić, że dla drutów wygrzewanych przed przesycaniem zarówno przez 5 godzin, jak i przez,5 godz. ustalono doświadczalnie sposób i warunki starzenia, w wyniku których uzyskano parametry wymagane dla drutów <\> 0,0mm o firmowej nazwie MANGANIN []: TWR < ± 0 * 0'^l/K, Rimb= 5,7Q ± 8%, Rmmin = 90 MPa. W tabelach, 5 i oraz na rys., 5 i przedstawiono własności drutów o średnicach odpowiednio 0, mm, 0,08mm i 0,0mm ze stopu NiCr0AlSi po końcowej obróbce cieplnej przeprowadzonej w przemysłowym piecu przelotowym. Wartości rezystancji mb drutu, zamieszczone w tab., po przeliczeniu do jednakowej średnicy <() 0,00 mm oscylują wokół wartości nominalnej Rlmb = 8 Q ± 8% drutu o nazwie ISAOHM [].

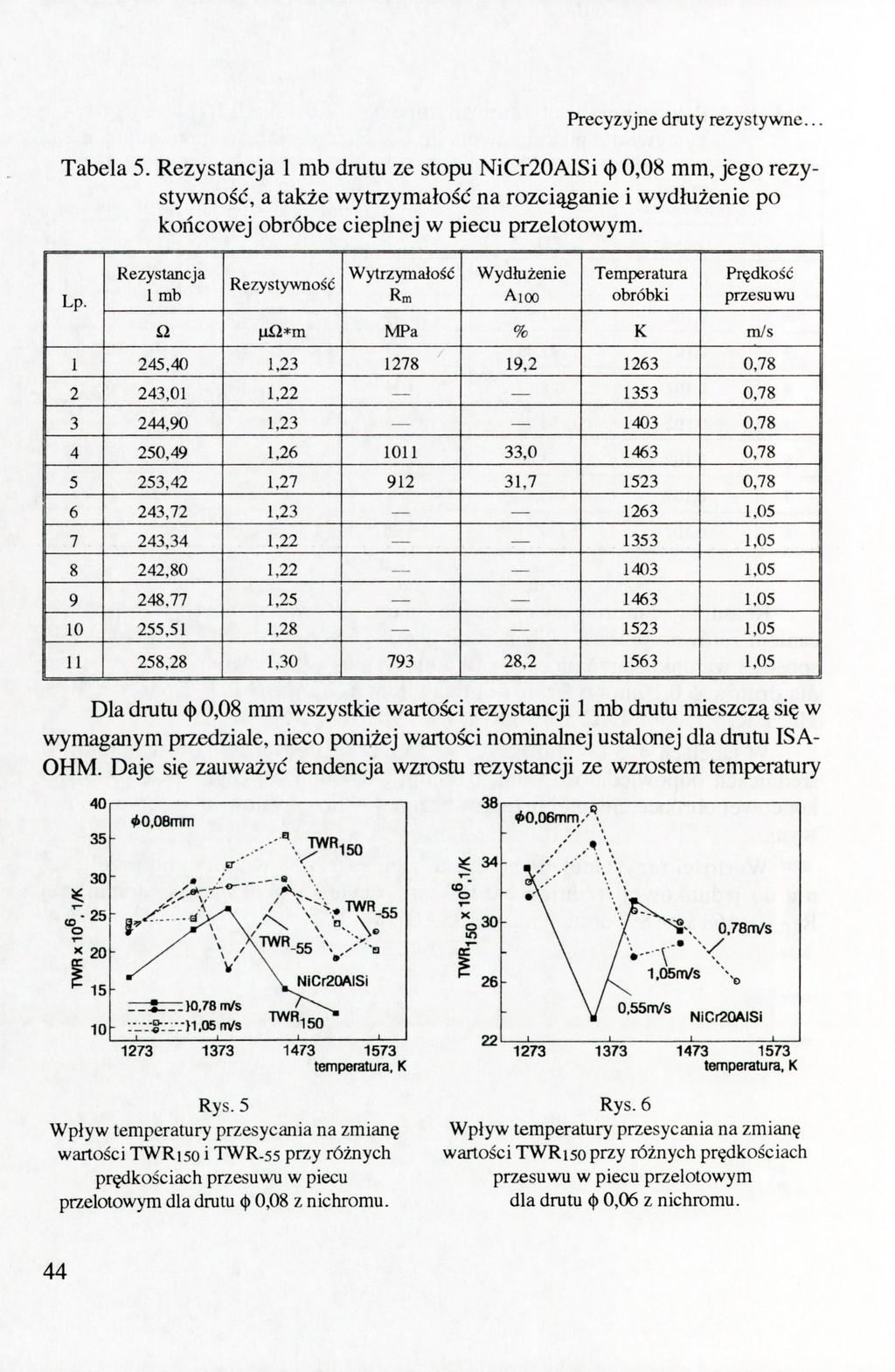

10 Precyzyjne druty rezystywne... Tabela 5. Rezystancja mb drutu ze stopu NiCr0AlSi (j) 0,08 mm, jego rezystywność, a także wytrzymałość na rozciąganie i wydłużenie po końcowej obróbce cieplnej w piecu przelotowym. Rm Wydłużenie Aioo Temperatura obróbki Prędkość przesuwu Hii*m MPa % K m/s 5,0, 78 9,,0, 5,90, 0 Lp. Rezystancja mb Rezystywność a Wytrzymałość 50,9, 0,0 5 5,,7 9,7 5,,,05 7,, 5,05 8,80, 0, , ,8 5,05 58,8,0 5,05 8, 79 Dla drutu < ) 0,08 mm wszystkie wartości rezystancji mb drutu mieszczą się w wymaganym przedziale, nieco poniżej wartości nominalnej ustalonej dla drutu ISAOHM. Daje się zauważyć tendencja wzrostu rezystancji ze wzrostem temperatury 0 8r ^0,08mm 5.- ',^"50 ET ' 0 i \ i 0 ^ 5 X X ^ / \ «-55 \ NiCr0AISi ^ / \" >_ y --j---)0.78m/s - :-_-.-^.-_-.-H.05m/s m/s I.OSnv's NiCraAlSi 7 57 temperatura, K Rys. 5 Wpływ temperatury przesycania na zmianę wartości T W R i s o i TWR-55 przy różnych prędkościach przesuwu w piecu przelotowym dla drutu (}) 0,08 z nichromu. y \ \ - A r - 00,0mm,,'''., temperatura, K Rys. Wpływ temperatury przesycania na zmianę wartości TWR50 przy różnych prędkościach przesuwu w piecu przelotowym dla drutu <() 0,0 z nichromu.

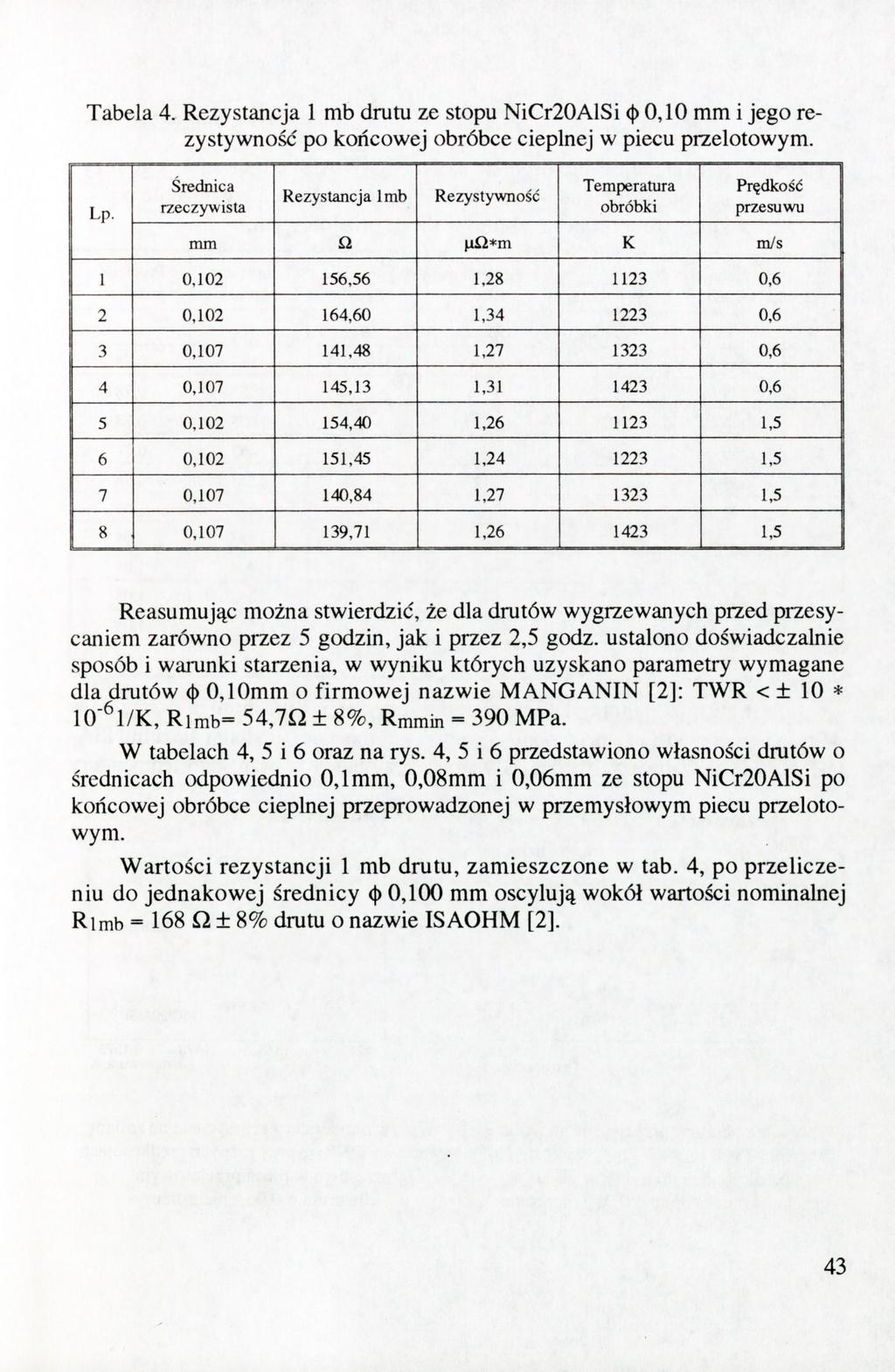

11 T. Kiiinionka, M. Galanty przy ustalonej prędkości przesuwu drutu w piecu podczas obróbki końcowej (tab. 5). Tabela. Rezystancja mb drum ze stopu NiCr0AlSi (j) 0,0 mm, jego rezystywnośd, a także wytrzymałość na rozciąganie i wydłużenie po końcowej obróbce cieplnej w piecu przelotowym. Lp. Rezystancja mb Rezystywność a Wytrzymałość Rm Wydłużenie Aioo Temperatura obróbki Prędkość przesuwu MPa % K m/s 00,57,,5 0,55 0,8, 0 5 0,55 0,5,5 0 0,55 0,0, 0, ,50, 00,, ,5,5 0 8,,7 97, 9 7,7, 7, ,9,,05 9,5, 5,05 0,7, 0,05,8,7,05 7 7,, Taką samą prawidłowość obserwuje się w przypadku drutu <}) 0,0 mm przy jednoczesnym wyraźnym obniżeniu wartości rezystywności. W przebadanych zakresach prędkości przesuwu drutu i temperatury obróbki cieplnej nie stwierdzono jednoznacznej zależności pomiędzy własnościami końcowymi drutu a warunkami obrobki cieplnej (rys. - ). Drut obrabiany według tych warunków spełnia wymagania stawiane wyrobom pod nazwą ISAOHM w wykonaniu standardowym. Podsumowując uzyskane wyniki należy stwierdzić, że zasadniczy cel pracy, jakim było opracowanie warunków i wyprodukowanie w kraju drutów 5

12 Precyzyjne druty rezystywne... oporowych o parametrach nie odbiegających od produktów uznanych firm, został osiągnięty. W czasie prób przemysłowych wykonano serię próbną drutów o średnicach 0,0 mm, 0,08 mm i 0,0 mm ze stopu NiCr0AlSi, z których wytworzono w zakładzie produkcyjnym rezystory i poddano je pełnym cyklom badawczym. Wyniki tych badań wykazały przydatność drutów z serii próbnej do produkcji niektórych typów precyzyjnych rezystorów. BIBLIOGRAFIA [ ] Kamionka T., Galanty M.: Własności drutów rezystywnycli ze stopów NiCrAlSi w zależności od sposobu wytwarzania. Rudy i Metale Nieżelazne 7,99,8,0-5 [] Katalog wyrobów f-my Isabellenhiitte Heusler GmbH KG Dillenburg [] Katalog wyrobów f-my Molecu Wire 990 [] Katalog firmowy: KANTHAL Precisión Wire 990 [5] Köster W., Heusler J.: Metall., 98,, s. - 8 [] Kamionka T., [i in.]: Sprawozdanie IPPiM AGH nr..5.. Kraków 988 [7] Kamionka T., Galanty M.: Stabilność rezystancji drutów ze stopów CuMnNi w zależności od sposobu wytwarzania. Metalurgia i Odlewnictwo. Zeszyty Naukowe AGH, 990,, 5-58 [8] Gabrielian D. I.: Precyzjonnyje splavy. Moskva: Metallurgija, 97

WPŁYW DODATKÓW STOPOWYCH NA WŁASNOŚCI STOPU ALUMINIUM KRZEM O NADEUTEKTYCZNYM SKŁADZIE

WPŁYW DODATKÓW STOPOWYCH NA WŁASNOŚCI STOPU ALUMINIUM KRZEM O NADEUTEKTYCZNYM SKŁADZIE WYDZIAŁ ODLEWNICTWA AGH Oddział Krakowski STOP XXXIV KONFERENCJA NAUKOWA Kraków - 19 listopada 2010 r. Marcin PIĘKOŚ 1, Stanisław RZADKOSZ 2, Janusz KOZANA 3,Witold CIEŚLAK 4 WPŁYW DODATKÓW STOPOWYCH NA

Bardziej szczegółowo

(12) OPIS PATENTOWY (19) PL (11) 185228

(12) OPIS PATENTOWY (19) PL (11) 185228 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 185228 (21) Numer zgłoszenia: 331212 ( 13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: 04.07.1997 (86) Data i numer zgłoszenia

Bardziej szczegółowo

Metale nieżelazne - miedź i jej stopy

Metale nieżelazne - miedź i jej stopy Metale nieżelazne - miedź i jej stopy Miedź jest doskonałym przewodnikiem elektryczności, ustępuje jedynie srebru. Z tego powodu miedź znalazła duże zastosowanie w elektrotechnice na przewody. Miedź charakteryzuje

Bardziej szczegółowo

POLITECHNIKA WARSZAWSKA WYDZIAŁ ELEKTRYCZNY INSTYTUT ELEKTROTECHNIKI TEORETYCZNEJ I SYSTEMÓW INFORMACYJNO-POMIAROWYCH

POLITECHNIKA WARSZAWSKA WYDZIAŁ ELEKTRYCZNY INSTYTUT ELEKTROTECHNIKI TEORETYCZNEJ I SYSTEMÓW INFORMACYJNO-POMIAROWYCH POLITECHNIKA WASZAWSKA WYDZIAŁ ELEKTYCZNY INSTYTUT ELEKTOTECHNIKI TEOETYCZNEJ I SYSTEMÓW INFOMACYJNO-POMIAOWYCH ZAKŁAD WYSOKICH NAPIĘĆ I KOMPATYBILNOŚCI ELEKTOMAGNETYCZNEJ PACOWNIA MATEIAŁOZNAWSTWA ELEKTOTECHNICZNEGO

Bardziej szczegółowo

MODYFIKACJA SILUMINU AK12. Ferdynand ROMANKIEWICZ Folitechnika Zielonogórska, ul. Podgórna 50, Zielona Góra

MODYFIKACJA SILUMINU AK12. Ferdynand ROMANKIEWICZ Folitechnika Zielonogórska, ul. Podgórna 50, Zielona Góra 43/55 Solidification of Metais and Alloys, Year 2000, Volume 2, Book No. 43 Krzepnięcie Metali i Stopów, Rok 2000, Rocznik 2, Nr 43 P AN -Katowice PL ISSN 0208-9386 MODYFIKACJA SILUMINU AK12 Ferdynand

Bardziej szczegółowo

Tablica1. Oporność 1 m drutu przy temperaturze 20oC 1,26 1,34 1,35 1,4 1,07 1,15 1,09 H13J4 H17J5 H20J5 OH23J5 NH19 NH30Pr N50H18S

Tablica1. Oporność 1 m drutu przy temperaturze 20oC 1,26 1,34 1,35 1,4 1,07 1,15 1,09 H13J4 H17J5 H20J5 OH23J5 NH19 NH30Pr N50H18S 1. WSTĘP Przedmiotem normy są druty ciągnione okrągłe ze stali I stopów niklu o wysokiej oporności elektrycznej, wytapianych metodami konwencjonalnymi lub w próżni, przeznaczone na elementy oporowogrzejne.

Bardziej szczegółowo

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 342

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 342 ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 342 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa ul. Szczotkarska 42 Wydanie nr 13, Data wydania: 22 kwietnia 2015 r. Nazwa i adres INSTYTUT

Bardziej szczegółowo

Austenityczne stale nierdzewne

Austenityczne stale nierdzewne Stowarzyszenie Stal Nierdzewna ul. Ligocka 103 40-568 Katowice e-mail: ssn@stalenierdzewne.pl www.stalenierdzewne.pl Austenityczne stale nierdzewne Strona 1 z 7 Skład chemiczny austenitycznych stali odpornych

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT /2011. Stalowe pręty żebrowane B500B do zbrojenia betonu WARSZAWA

APROBATA TECHNICZNA ITB AT /2011. Stalowe pręty żebrowane B500B do zbrojenia betonu WARSZAWA APROBATA TECHNICZNA ITB AT-15-8525/2011 Stalowe pręty żebrowane B500B do zbrojenia betonu WARSZAWA Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Annę KUKULSKĄ-GRABOWSKĄ

Bardziej szczegółowo

Badania wytrzymałościowe

Badania wytrzymałościowe WyŜsza Szkoła InŜynierii Dentystycznej im. prof. A.Meissnera w Ustroniu Badania wytrzymałościowe elementów drucianych w aparatach czynnościowych. Pod kierunkiem naukowym prof. V. Bednara Monika Piotrowska

Bardziej szczegółowo

WPŁYW ZABIEGÓW USZLACHETNIANIA NA WŁASNOŚCI STOPU ALUMINIUM KRZEM O NADEUTEKTYCZNYM SKŁADZIE

WPŁYW ZABIEGÓW USZLACHETNIANIA NA WŁASNOŚCI STOPU ALUMINIUM KRZEM O NADEUTEKTYCZNYM SKŁADZIE WYDZIAŁ ODLEWNICTWA AGH ODDZIAŁ KRAKOWSKI STOP XXXII KONFERENCJA NAUKOWA z okazji Ogólnopolskiego Dnia Odlewnika 2009 Kraków, 11 grudnia 2009 r. Marcin PIĘKOŚ 1, Stanisław RZADKOSZ 2, Janusz KOZANA 3,Witold

Bardziej szczegółowo

STABILNOŚĆ STRUKTURALNA STALI P92 W KSZTAŁTOWANYCH PLASTYCZNIE ELEMENTACH RUROCIĄGÓW KOTŁÓW ENERGETYCZNYCH ANDRZEJ TOKARZ, WŁADYSŁAW ZALECKI

STABILNOŚĆ STRUKTURALNA STALI P92 W KSZTAŁTOWANYCH PLASTYCZNIE ELEMENTACH RUROCIĄGÓW KOTŁÓW ENERGETYCZNYCH ANDRZEJ TOKARZ, WŁADYSŁAW ZALECKI PL0400058 STABILNOŚĆ STRUKTURALNA STALI P92 W KSZTAŁTOWANYCH PLASTYCZNIE ELEMENTACH RUROCIĄGÓW KOTŁÓW ENERGETYCZNYCH ANDRZEJ TOKARZ, WŁADYSŁAW ZALECKI Instytut Metalurgii Żelaza im. S. Staszica, Gliwice

Bardziej szczegółowo

Ich właściwości zmieniające się w szerokim zakresie w zależności od składu chemicznego (rys) i technologii wytwarzania wyrobu.

Ich właściwości zmieniające się w szerokim zakresie w zależności od składu chemicznego (rys) i technologii wytwarzania wyrobu. STOPY ŻELAZA Ich właściwości zmieniające się w szerokim zakresie w zależności od składu chemicznego (rys) i technologii wytwarzania wyrobu. Ze względu na bardzo dużą ilość stopów żelaza z węglem dla ułatwienia

Bardziej szczegółowo

Recykling złomu obiegowego odlewniczych stopów magnezu poprzez zastosowanie innowacyjnej metody endomodyfikacji

Recykling złomu obiegowego odlewniczych stopów magnezu poprzez zastosowanie innowacyjnej metody endomodyfikacji PROJEKT NR: POIG.01.01.02-00-015/09 Zaawansowane materiały i technologie ich wytwarzania Recykling złomu obiegowego odlewniczych stopów magnezu poprzez zastosowanie innowacyjnej metody endomodyfikacji

Bardziej szczegółowo

1. OZNACZANIE STALI WEDŁUG NORM EUROPEJSKICH

1. OZNACZANIE STALI WEDŁUG NORM EUROPEJSKICH 1. OZNACZANIE STALI WEDŁUG NORM EUROPEJSKICH Zgodnie z Normami Europejskimi obowiązują dwa systemy oznaczania stali: znakowy (według PN-EN 10027-1: 1994); znak stali składa się z symboli literowych i cyfr;

Bardziej szczegółowo

Politechnika Białostocka INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH

Politechnika Białostocka INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Temat ćwiczenia: Zwykła próba rozciągania stali Numer ćwiczenia: 1 Laboratorium z przedmiotu:

Bardziej szczegółowo

ĆWICZENIE Nr 8. Laboratorium InŜynierii Materiałowej. Opracowali: dr inŝ. Krzysztof Pałka dr Hanna Stupnicka

ĆWICZENIE Nr 8. Laboratorium InŜynierii Materiałowej. Opracowali: dr inŝ. Krzysztof Pałka dr Hanna Stupnicka Akceptował: Kierownik Katedry prof. dr hab. inŝ. A. Weroński POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INśYNIERII MATERIAŁOWEJ Laboratorium InŜynierii Materiałowej ĆWICZENIE Nr 8 Opracowali: dr

Bardziej szczegółowo

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 193

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 193 ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 193 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa ul. Szczotkarska 42 Wydanie nr 15, Data wydania: 8 października 2015 r. AB 193 Kod identyfikacji

Bardziej szczegółowo

Politechnika Białostocka

Politechnika Białostocka Politechnika Białostocka WYDZIAŁ BUDOWNICTWA I INŻYNIERII ŚRODOWISKA Katedra Geotechniki i Mechaniki Konstrukcji Wytrzymałość Materiałów Instrukcja do ćwiczeń laboratoryjnych Ćwiczenie nr 2 Temat ćwiczenia:

Bardziej szczegółowo

MODYFIKACJA SILUMINU AK20 DODATKAMI ZŁOŻONYMI

MODYFIKACJA SILUMINU AK20 DODATKAMI ZŁOŻONYMI 41/2 Archives of Foundry, Year 2001, Volume 1, 1 (2/2) Archiwum Odlewnictwa, Rok 2001, Rocznik 1, Nr 1 (2/2) PAN Katowice PL ISSN 1642-5308 MODYFIKACJA SILUMINU AK20 DODATKAMI ZŁOŻONYMI F. ROMANKIEWICZ

Bardziej szczegółowo

Nazwisko i imię: Zespół: Data: Ćwiczenie nr 121: Termometr oporowy i termopara

Nazwisko i imię: Zespół: Data: Ćwiczenie nr 121: Termometr oporowy i termopara Nazwisko i imię: Zespół: Data: Ćwiczenie nr 121: Termometr oporowy i termopara Cel ćwiczenia: Wyznaczenie współczynnika temperaturowego oporu platyny oraz pomiar charakterystyk termopary miedź-konstantan.

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT /2011. Stalowe pręty i walcówka żebrowana CELSTAL B500SP do zbrojenia betonu WARSZAWA

APROBATA TECHNICZNA ITB AT /2011. Stalowe pręty i walcówka żebrowana CELSTAL B500SP do zbrojenia betonu WARSZAWA APROBATA TECHNICZNA ITB AT-15-6726/2011 Stalowe pręty i walcówka żebrowana CELSTAL B500SP do zbrojenia betonu WARSZAWA Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr

Bardziej szczegółowo

43/59 WPL YW ZA W ARTOŚCI BIZMUTU I CERU PO MODYFIKACJI KOMPLEKSOWEJ NA WŁAŚCIWOŚCI MECHANICZNE ŻELIW A NADEUTEKTYCZNEGO

43/59 WPL YW ZA W ARTOŚCI BIZMUTU I CERU PO MODYFIKACJI KOMPLEKSOWEJ NA WŁAŚCIWOŚCI MECHANICZNE ŻELIW A NADEUTEKTYCZNEGO 43/59 Solidification of Metais and Alloys, Year 2000, Volume 2, Book No. 43 Krzepnięcie Metali i Stopów, Rok 2000, Rocznik 2, Nr 43 P AN -Katowice PL ISSN 0208-9386 WPL YW ZA W ARTOŚCI BIZMUTU I CERU PO

Bardziej szczegółowo

Metody badań materiałów konstrukcyjnych

Metody badań materiałów konstrukcyjnych Wyznaczanie stałych materiałowych Nr ćwiczenia: 1 Wyznaczyć stałe materiałowe dla zadanych materiałów. Maszyna wytrzymałościowa INSTRON 3367. Stanowisko do badania wytrzymałości na skręcanie. Skalibrować

Bardziej szczegółowo

ĆWICZENIE Nr 8. Laboratorium Inżynierii Materiałowej. Opracowali: dr inż. Krzysztof Pałka dr Hanna Stupnicka

ĆWICZENIE Nr 8. Laboratorium Inżynierii Materiałowej. Opracowali: dr inż. Krzysztof Pałka dr Hanna Stupnicka Akceptował: Kierownik Katedry prof. dr hab. B. Surowska POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Laboratorium Inżynierii Materiałowej ĆWICZENIE Nr 8 Opracowali: dr inż.

Bardziej szczegółowo

MODYFIKACJA STOPU AK64

MODYFIKACJA STOPU AK64 17/10 Archives of Foundry, Year 2003, Volume 3, 10 Archiwum Odlewnictwa, Rok 2003, Rocznik 3, Nr 10 PAN Katowice PL ISSN 1642-5308 MODYFIKACJA STOPU AK64 F. ROMANKIEWICZ 1, R. ROMANKIEWICZ 2, T. PODRÁBSKÝ

Bardziej szczegółowo

Akademia Morska w Szczecinie Instytut InŜynierii Transportu Zakład Techniki Transportu. Materiałoznawstwo i Nauka o materiałach

Akademia Morska w Szczecinie Instytut InŜynierii Transportu Zakład Techniki Transportu. Materiałoznawstwo i Nauka o materiałach Akademia Morska w Szczecinie Instytut InŜynierii Transportu Zakład Techniki Transportu Instrukcja do ćwiczeń laboratoryjnych z przedmiotów Materiałoznawstwo i Nauka o materiałach Wpływ róŝnych rodzajów

Bardziej szczegółowo

Analiza porównawcza dwóch metod wyznaczania wskaźnika wytrzymałości na przebicie kulką dla dzianin

Analiza porównawcza dwóch metod wyznaczania wskaźnika wytrzymałości na przebicie kulką dla dzianin Analiza porównawcza dwóch metod wyznaczania wskaźnika wytrzymałości na przebicie kulką dla dzianin B. Wilbik-Hałgas, E. Ledwoń Instytut Technologii Bezpieczeństwa MORATEX Wprowadzenie Wytrzymałość na działanie

Bardziej szczegółowo

Zespół Szkół Samochodowych

Zespół Szkół Samochodowych Zespół Szkół Samochodowych Podstawy Konstrukcji Maszyn Materiały Konstrukcyjne i Eksploatacyjne Temat: CHARAKTERYSTYKA I OZNACZENIE STALIW. 2016-01-24 1 1. Staliwo powtórzenie. 2. Właściwości staliw. 3.

Bardziej szczegółowo

Stal - definicja Stal

Stal - definicja Stal \ Stal - definicja Stal stop żelaza z węglem,plastycznie obrobiony i obrabialny cieplnie o zawartości węgla nieprzekraczającej 2,11% co odpowiada granicznej rozpuszczalności węgla w żelazie (dla stali

Bardziej szczegółowo

PL B1. AKADEMIA GÓRNICZO-HUTNICZA IM. STANISŁAWA STASZICA W KRAKOWIE, Kraków, PL BUP 21/14

PL B1. AKADEMIA GÓRNICZO-HUTNICZA IM. STANISŁAWA STASZICA W KRAKOWIE, Kraków, PL BUP 21/14 PL 221275 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 221275 (13) B1 (21) Numer zgłoszenia: 403444 (51) Int.Cl. B23P 17/04 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia:

Bardziej szczegółowo

STATYCZNA PRÓBA ROZCIĄGANIA

STATYCZNA PRÓBA ROZCIĄGANIA STATYCZNA PRÓBA ROZCIĄGANIA Próba statyczna rozciągania jest jedną z podstawowych prób stosowanych do określenia jakości materiałów konstrukcyjnych wg kryterium naprężeniowego w warunkach obciążeń statycznych.

Bardziej szczegółowo

Stale niestopowe jakościowe Stale niestopowe specjalne

Stale niestopowe jakościowe Stale niestopowe specjalne Ćwiczenie 5 1. Wstęp. Do stali specjalnych zaliczane są m.in. stale o szczególnych własnościach fizycznych i chemicznych. Są to stale odporne na różne typy korozji: chemiczną, elektrochemiczną, gazową

Bardziej szczegółowo

INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH

INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH INSTYTUT MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH BADANIE TWORZYW SZTUCZNYCH OZNACZENIE WŁASNOŚCI MECHANICZNYCH PRZY STATYCZNYM ROZCIĄGANIU

Bardziej szczegółowo

Konferencja. Ograniczanie strat energii w elektroenergetycznych liniach przesyłowych w wyniku zastosowania nowych nisko-stratnych przewodów

Konferencja. Ograniczanie strat energii w elektroenergetycznych liniach przesyłowych w wyniku zastosowania nowych nisko-stratnych przewodów Konferencja Elektroenergetyczne linie napowietrzne i kablowe wysokich i najwyższych napięć Wisła, 18-19 października 2017 Ograniczanie strat energii w elektroenergetycznych liniach przesyłowych w wyniku

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT-15-6760/2012. Żebrowana stal w kręgach B500B do zbrojenia betonu WARSZAWA

APROBATA TECHNICZNA ITB AT-15-6760/2012. Żebrowana stal w kręgach B500B do zbrojenia betonu WARSZAWA APROBATA TECHNICZNA ITB AT-15-6760/2012 Żebrowana stal w kręgach B500B do zbrojenia betonu WARSZAWA Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Annę KUKULSKĄ-GRABOWSKĄ

Bardziej szczegółowo

poradnik poradnik katalog wyrobów

poradnik poradnik katalog wyrobów tabela gatunków 2 oznaczenia stanów utwardzenia 3 własności mechaniczne blach i płyt 4 własności mechaniczne produktów ciągnionych 13 własności mechaniczne produktów wyciskanych 15 wykaz norm 17 poradnik

Bardziej szczegółowo

WPŁYW OBRÓBKI CIEPLNEJ NA WYBRANE WŁASNOŚCI STALIWA CHROMOWEGO ODPORNEGO NA ŚCIERANIE

WPŁYW OBRÓBKI CIEPLNEJ NA WYBRANE WŁASNOŚCI STALIWA CHROMOWEGO ODPORNEGO NA ŚCIERANIE 59/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 WPŁYW OBRÓBKI CIEPLNEJ NA WYBRANE WŁASNOŚCI STALIWA CHROMOWEGO ODPORNEGO

Bardziej szczegółowo

Katedra Inżynierii Materiałów Budowlanych

Katedra Inżynierii Materiałów Budowlanych Katedra Inżynierii Materiałów Budowlanych TEMAT PRACY: Badanie właściwości mechanicznych płyty "BEST" wykonanej z tworzywa sztucznego. ZLECENIODAWCY: Dropel Sp. z o.o. Bartosz Różański POSY REKLAMA Zlecenie

Bardziej szczegółowo

ĆWICZENIE Nr 2/N. 9. Stopy aluminium z litem: budowa strukturalna, właściwości, zastosowania.

ĆWICZENIE Nr 2/N. 9. Stopy aluminium z litem: budowa strukturalna, właściwości, zastosowania. Akceptował: Kierownik Katedry prof. dr hab. inż. A. Weroński POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Laboratorium Materiały Metaliczne II ĆWICZENIE Nr 2/N Opracowali:

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT /2012. Zgrzewane siatki stalowe B500A do zbrojenia betonu WARSZAWA

APROBATA TECHNICZNA ITB AT /2012. Zgrzewane siatki stalowe B500A do zbrojenia betonu WARSZAWA APROBATA TECHNICZNA ITB AT-15-8797/2012 Zgrzewane siatki stalowe B500A do zbrojenia betonu WARSZAWA Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Annę KUKULSKĄ-GRABOWSKĄ

Bardziej szczegółowo

INSTRUKCJA DO CWICZENIA NR 4

INSTRUKCJA DO CWICZENIA NR 4 INSTRUKCJA DO CWICZENIA NR 4 Temat ćwiczenia: Statyczna próba rozciągania metali Celem ćwiczenia jest wykonanie próby statycznego rozciągania metali, na podstawie której można określić następujące własności

Bardziej szczegółowo

PREZENTACJA KATEDRY PRZERÓBKI PLASTYCZNEJ I METALOZNAWSTWA METALI NIEŻELAZNYCH

PREZENTACJA KATEDRY PRZERÓBKI PLASTYCZNEJ I METALOZNAWSTWA METALI NIEŻELAZNYCH Seminarium Nowoczesne Materiały i Technologie dla elektroenergetyki Kraków, 26 września 2014r. PREZENTACJA KATEDRY PRZERÓBKI PLASTYCZNEJ I METALOZNAWSTWA METALI NIEŻELAZNYCH NA WYDZIALE METALI NIEŻELAZNYCH

Bardziej szczegółowo

BADANIA WTRĄCEŃ TLENKOWYCH W BRĄZIE KRZEMOWYM CUSI3ZN3MNFE METODĄ MIKROANALIZY RENTGENOWSKIEJ

BADANIA WTRĄCEŃ TLENKOWYCH W BRĄZIE KRZEMOWYM CUSI3ZN3MNFE METODĄ MIKROANALIZY RENTGENOWSKIEJ BADANIA WTRĄCEŃ TLENKOWYCH W BRĄZIE KRZEMOWYM CUSI3ZN3MNFE METODĄ MIKROANALIZY RENTGENOWSKIEJ R. ROMANKIEWICZ, F. ROMANKIEWICZ Uniwersytet Zielonogórski ul. Licealna 9, 65-417 Zielona Góra 1. Wstęp Jednym

Bardziej szczegółowo

Stopy metali nieżelaznych

Stopy metali nieżelaznych Załącznik nr 7 do Zarządzenia Rektora nr 10/12 z dnia 21 lutego 2012r. KARTA MODUŁU / KARTA PRZEDMIOTU Kod modułu Nazwa modułu Stopy metali nieżelaznych Nazwa modułu w języku angielskim Non-ferrous alloys

Bardziej szczegółowo

Rok akademicki: 2016/2017 Kod: MIM SM-n Punkty ECTS: 5. Poziom studiów: Studia II stopnia Forma i tryb studiów: Niestacjonarne

Rok akademicki: 2016/2017 Kod: MIM SM-n Punkty ECTS: 5. Poziom studiów: Studia II stopnia Forma i tryb studiów: Niestacjonarne Nazwa modułu: Przetwórstwo stopów i materiałów spiekanych Rok akademicki: 2016/2017 Kod: MIM-2-206-SM-n Punkty ECTS: 5 Wydział: Inżynierii Metali i Informatyki Przemysłowej Kierunek: Inżynieria Materiałowa

Bardziej szczegółowo

Kształtowanie struktury i własności użytkowych umacnianej wydzieleniowo miedzi tytanowej. 7. Podsumowanie

Kształtowanie struktury i własności użytkowych umacnianej wydzieleniowo miedzi tytanowej. 7. Podsumowanie Kształtowanie struktury i własności użytkowych umacnianej wydzieleniowo miedzi tytanowej 7. Podsumowanie Praca wykazała, że mechanizm i kinetyka wydzielania w miedzi tytanowej typu CuTi4, jest bardzo złożona

Bardziej szczegółowo

LABORATORIUM NAUKI O MATERIAŁACH

LABORATORIUM NAUKI O MATERIAŁACH Politechnika Łódzka Wydział Mechaniczny Instytut Inżynierii Materiałowej LABORATORIUM NAUKI O MATERIAŁACH Ćwiczenie nr 5 Temat: Stale stopowe, konstrukcyjne, narzędziowe i specjalne. Łódź 2010 1 S t r

Bardziej szczegółowo

NanoStal Sp. z o. o. ul. Mała 18, Kielce tel

NanoStal Sp. z o. o. ul. Mała 18, Kielce tel Zapytanie ofertowe nr 1. z dnia 15.07.2016r. Dotyczy: Wykonania wytopów stali o zaprojektowanych przez Zleceniodawcę składach chemicznych, ich ujednorodnienie (wyżarzenie) i przekucie Usługa badawcza jest

Bardziej szczegółowo

Technologie Materiałowe II Wykład 2 Technologia wyżarzania stali

Technologie Materiałowe II Wykład 2 Technologia wyżarzania stali KATEDRA INŻYNIERII MATERIAŁOWEJ I SPAJANIA ZAKŁAD INŻYNIERII SPAJANIA Technologie Materiałowe II Wykład 2 Technologia wyżarzania stali dr hab. inż. Jerzy Łabanowski, prof.nadzw. PG Kierunek studiów: Inżynieria

Bardziej szczegółowo

ĆWICZENIE 15 WYZNACZANIE (K IC )

ĆWICZENIE 15 WYZNACZANIE (K IC ) POLITECHNIKA WROCŁAWSKA Imię i Nazwisko... WYDZIAŁ MECHANICZNY Wydzia ł... Wydziałowy Zakład Wytrzymałości Materiałów Rok... Grupa... Laboratorium Wytrzymałości Materiałów Data ćwiczenia... ĆWICZENIE 15

Bardziej szczegółowo

ODPORNOŚĆ STALIWA NA ZUŻYCIE EROZYJNE CZĘŚĆ II. ANALIZA WYNIKÓW BADAŃ

ODPORNOŚĆ STALIWA NA ZUŻYCIE EROZYJNE CZĘŚĆ II. ANALIZA WYNIKÓW BADAŃ Szybkobieżne Pojazdy Gąsienicowe (15) nr 1, 2002 Stanisław JURA Roman BOGUCKI ODPORNOŚĆ STALIWA NA ZUŻYCIE EROZYJNE CZĘŚĆ II. ANALIZA WYNIKÓW BADAŃ Streszczenie: W części I w oparciu o teorię Bittera określono

Bardziej szczegółowo

Rury na cylindry. KÖNIG STAHL Sp. z o.o. mgr inż. Kamil Sienkiewicz Warszawa, ul. Postępu 2

Rury na cylindry. KÖNIG STAHL Sp. z o.o. mgr inż. Kamil Sienkiewicz Warszawa, ul. Postępu 2 Rury na cylindry Doradca techniczno handlowy KÖNIG STAHL Sp. z o.o. mgr inż. Kamil Sienkiewicz 02-676 Warszawa, ul. Postępu 2 Tel. kom.: +48 509903082 Dział Wyrobów Hutniczych e-mail: k.sienkiewicz@koenigstahl.pl

Bardziej szczegółowo

POLITECHNIKA CZĘSTOCHOWSKA

POLITECHNIKA CZĘSTOCHOWSKA POLITECHNIKA CZĘSTOCHOWSKA Instytut Inżynierii Materiałowej Stale narzędziowe do pracy na zimno CEL ĆWICZENIA Celem ćwiczenia jest zapoznanie się ze składem chemicznym, mikrostrukturą, właściwościami mechanicznymi

Bardziej szczegółowo

WPŁ YW LITU NA WŁ A Ś CIWOŚ CI I ODPORNOŚĆ KOROZYJNĄ STOPÓW Al-Zn-Mg W WODZIE MORSKIEJ

WPŁ YW LITU NA WŁ A Ś CIWOŚ CI I ODPORNOŚĆ KOROZYJNĄ STOPÓW Al-Zn-Mg W WODZIE MORSKIEJ ZESZYTY NAUKOWE AKADEMII MARYNARKI WOJENNEJ ROK XLVI NR 3 (162) 2005 Wojciech Jurczak WPŁ YW LITU NA WŁ A Ś CIWOŚ CI I ODPORNOŚĆ KOROZYJNĄ STOPÓW Al-Zn-Mg W WODZIE MORSKIEJ STRESZCZENIE W artykule przedstawiono

Bardziej szczegółowo

Technologia obróbki cieplnej. Grzanie i ośrodki grzejne

Technologia obróbki cieplnej. Grzanie i ośrodki grzejne Technologia obróbki cieplnej Grzanie i ośrodki grzejne Grzanie: nagrzewanie i wygrzewanie Dobór czasu grzania Rodzaje ośrodków grzejnych Powietrze Ośrodki gazowe Złoża fluidalne Kąpiele solne: sole chlorkowe

Bardziej szczegółowo

Politechnika Białostocka INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH

Politechnika Białostocka INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Temat ćwiczenia: Ścisła próba rozciągania stali Numer ćwiczenia: 2 Laboratorium z przedmiotu:

Bardziej szczegółowo

PL B1. AKADEMIA GÓRNICZO-HUTNICZA IM. STANISŁAWA STASZICA W KRAKOWIE, Kraków, PL BUP 08/13

PL B1. AKADEMIA GÓRNICZO-HUTNICZA IM. STANISŁAWA STASZICA W KRAKOWIE, Kraków, PL BUP 08/13 PL 223497 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 223497 (13) B1 (21) Numer zgłoszenia: 399322 (51) Int.Cl. B23P 17/00 (2006.01) C21D 8/12 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej

Bardziej szczegółowo

7 czerwca

7 czerwca www.puds.pl 7 czerwca 2008 Zastosowania dla materiałów serii ATI 201HP Olga Galitskaya, Przedstawicielstwo w Europie Wschodniej Mario Ruiz, Przedstawicielstwo w Hiszpanii 2008 ATI ATI Ogólnie 9,700 pracowników

Bardziej szczegółowo

POLITECHNIKA ŚWIĘTOKRZYSKA w Kielcach WYDZIAŁ MECHATRONIKI I BUDOWY MASZYN KATEDRA URZĄDZEŃ MECHATRONICZNYCH LABORATORIUM FIZYKI INSTRUKCJA

POLITECHNIKA ŚWIĘTOKRZYSKA w Kielcach WYDZIAŁ MECHATRONIKI I BUDOWY MASZYN KATEDRA URZĄDZEŃ MECHATRONICZNYCH LABORATORIUM FIZYKI INSTRUKCJA POLITECHNIKA ŚWIĘTOKRZYSKA w Kielcach WYDZIAŁ MECHATRONIKI I BUDOWY MASZYN KATEDRA URZĄDZEŃ MECHATRONICZNYCH LABORATORIUM FIZYKI INSTRUKCJA ĆWICZENIE LABORATORYJNE NR 6 Temat: Pomiar zależności oporu półprzewodników

Bardziej szczegółowo

STATYCZNA PRÓBA ROZCIĄGANIA

STATYCZNA PRÓBA ROZCIĄGANIA Mechanika i wytrzymałość materiałów - instrukcja do ćwiczenia laboratoryjnego: STATYCZNA PRÓBA ROZCIĄGANIA oprac. dr inż. Jarosław Filipiak Cel ćwiczenia 1. Zapoznanie się ze sposobem przeprowadzania statycznej

Bardziej szczegółowo

Co to jest stal nierdzewna? Fe Cr > 10,5% C < 1,2%

Co to jest stal nierdzewna? Fe Cr > 10,5% C < 1,2% Cr > 10,5% C < 1,2% Co to jest stal nierdzewna? Stop żelaza zawierający 10,5% chromu i 1,2% węgla - pierwiastki, przyczyniające się do powstania warstwy wierzchniej (pasywnej) o skłonności do samoczynnego

Bardziej szczegółowo

KONSTRUKCJE METALOWE - LABORATORIUM. Produkcja i budowa stali

KONSTRUKCJE METALOWE - LABORATORIUM. Produkcja i budowa stali KONSTRUKCJE METALOWE - LABORATORIUM Produkcja i budowa stali Produkcja stali ŻELAZO (Fe) - pierwiastek chemiczny, w stanie czystym miękki i plastyczny metal o niezbyt dużej wytrzymałości STAL - stop żelaza

Bardziej szczegółowo

PRECYZJA 100% 90% 80% 70% 60% 50% SZYBKOŚĆ 40% 30% 20% 10% JAKOŚĆ POWIERZCHNI RÓBKI. Druty certyfikowane

PRECYZJA 100% 90% 80% 70% 60% 50% SZYBKOŚĆ 40% 30% 20% 10% JAKOŚĆ POWIERZCHNI RÓBKI. Druty certyfikowane RÓBKI Druty certyfikowane Czy wiecie? Stosowanie nie certyfikowanych materiałów eksploatacyjnych lub nieoryginalnych części zamiennych może obniżyć wydajność maszyny nawet o! Konkurencyjność Państwa maszyny

Bardziej szczegółowo

PRELIMINARY BROCHURE CORRAX. A stainless precipitation hardening steel

PRELIMINARY BROCHURE CORRAX. A stainless precipitation hardening steel PRELIMINARY BROCHURE CORRAX A stainless precipitation hardening steel Ogólne dane Właściwości W porównaniu do konwencjonalnych narzędziowych odpornych na korozję, CORRAX posiada następujące zalety: Szeroki

Bardziej szczegółowo

PL B1. AKADEMIA GÓRNICZO-HUTNICZA IM. STANISŁAWA STASZICA W KRAKOWIE, Kraków, PL BUP 08/13

PL B1. AKADEMIA GÓRNICZO-HUTNICZA IM. STANISŁAWA STASZICA W KRAKOWIE, Kraków, PL BUP 08/13 PL 223496 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 223496 (13) B1 (21) Numer zgłoszenia: 399321 (51) Int.Cl. B23P 17/00 (2006.01) C21D 8/12 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej

Bardziej szczegółowo

SPRAWOZDANIE: LABORATORIUM Z WYTRZYMAŁOŚCI MATERIAŁÓW B Badanie własności mechanicznych materiałów konstrukcyjnych

SPRAWOZDANIE: LABORATORIUM Z WYTRZYMAŁOŚCI MATERIAŁÓW B Badanie własności mechanicznych materiałów konstrukcyjnych Wydział Inżynierii Mechanicznej i Robotyki Katedra Wytrzymałości, Zmęczenia Materiałów i Konstrukcji SPRAWOZDANIE: LABORATORIUM Z WYTRZYMAŁOŚCI MATERIAŁÓW B Badanie własności mechanicznych materiałów konstrukcyjnych

Bardziej szczegółowo

Cr+Cu+Mo+Ni P235GH 1.1 EN ,16 0,35 1,20 0,025 0,020 0,020 c 0,30 0,30 0,08 0,01 b 0,30 0,04 b 0,02 b 0,70

Cr+Cu+Mo+Ni P235GH 1.1 EN ,16 0,35 1,20 0,025 0,020 0,020 c 0,30 0,30 0,08 0,01 b 0,30 0,04 b 0,02 b 0,70 MATERIAŁ (1) skład chemiczny (analiza wytopu), w % masy a / część I Nazwa stali Grupa stali wg CR ISO 15608 Numer C Si Mn P S Al całk. Cr Cu Mo Nb Ni Ti V Inne Cr+Cu+Mo+Ni P235TR2 1.1 EN 10216-1 1.0255

Bardziej szczegółowo

SILUMIN NADEUTEKTYCZNY Z DODATKAMI Cr, Mo, W i Co

SILUMIN NADEUTEKTYCZNY Z DODATKAMI Cr, Mo, W i Co 18/38 Solidification of Metals and Alloys, No. 38, 1998 Krzepnięcie Metali i Stopów, nr 38, 1998 PAN Katowice PL ISSN 0208-9386 SILUMIN NADEUTEKTYCZNY Z DODATKAMI Cr, Mo, W i Co PIETROWSKI Stanisław, Instytut

Bardziej szczegółowo

OBRÓBKA CIEPLNA SILUMINU AK132

OBRÓBKA CIEPLNA SILUMINU AK132 52/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 OBRÓBKA CIEPLNA SILUMINU AK132 J. PEZDA 1 Akademia Techniczno-Humanistyczna

Bardziej szczegółowo

Laboratorium Dużych Odkształceń Plastycznych CWS

Laboratorium Dużych Odkształceń Plastycznych CWS Laboratorium Dużych Odkształceń Plastycznych CWS W Katedrze Przeróbki Plastycznej i Metaloznawstwa Metali Nieżelaznych AGH utworzono nowoczesne laboratorium, które wyposażono w oryginalną w skali światowej

Bardziej szczegółowo

LABORATORIUM NAUKI O MATERIAŁACH

LABORATORIUM NAUKI O MATERIAŁACH Politechnika Łódzka Wydział Mechaniczny Instytut Inżynierii Materiałowej LABORATORIUM NAUKI O MATERIAŁACH Ćwiczenie nr 5 Temat: Stale niestopowe, stopowe, konstrukcyjne, narzędziowe, specjalne. Łódź 2010

Bardziej szczegółowo

Badania właściwości zmęczeniowych bimetalu stal S355J2- tytan Grade 1

Badania właściwości zmęczeniowych bimetalu stal S355J2- tytan Grade 1 Badania właściwości zmęczeniowych bimetalu stal S355J2- tytan Grade 1 ALEKSANDER KAROLCZUK a) MATEUSZ KOWALSKI a) a) Wydział Mechaniczny Politechniki Opolskiej, Opole 1 I. Wprowadzenie 1. Technologia zgrzewania

Bardziej szczegółowo

(86) Data i numer zgłoszenia międzynarodowego: , PCT/FR02/00225 (87) Data i numer publikacji zgłoszenia międzynarodowego:

(86) Data i numer zgłoszenia międzynarodowego: , PCT/FR02/00225 (87) Data i numer publikacji zgłoszenia międzynarodowego: RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 196846 (21) Numer zgłoszenia: 362127 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: 21.01.2002 (86) Data i numer zgłoszenia

Bardziej szczegółowo

6. OBRÓBKA CIEPLNO - PLASTYCZNA

6. OBRÓBKA CIEPLNO - PLASTYCZNA 6. OBRÓBKA CIEPLNO - PLASTYCZNA 6.1. Cel ćwiczenia Zapoznanie się z rodzajami obróbki cieplno plastycznej i ich wpływem na własności metali. 6.2. Wprowadzenie Obróbką cieplno-plastyczną, zwaną potocznie

Bardziej szczegółowo

SPRAWOZDANIE Z BADAŃ

SPRAWOZDANIE Z BADAŃ POLITECHNIKA ŁÓDZKA ul. Żeromskiego 116 90-924 Łódź KATEDRA BUDOWNICTWA BETONOWEGO NIP: 727 002 18 95 REGON: 000001583 LABORATORIUM BADAWCZE MATERIAŁÓW I KONSTRUKCJI BUDOWLANYCH Al. Politechniki 6 90-924

Bardziej szczegółowo

(12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP 2584058. (96) Data i numer zgłoszenia patentu europejskiego: 21.10.2011 11186244.

(12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP 2584058. (96) Data i numer zgłoszenia patentu europejskiego: 21.10.2011 11186244. RZECZPOSPOLITA POLSKA (12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP 2584058 (96) Data i numer zgłoszenia patentu europejskiego: 21.10.2011 11186244.7 (13) (51) T3 Int.Cl. C22C 38/40 (2006.01)

Bardziej szczegółowo

Materiały metalowe. Wpływ składu chemicznego na struktur i własnoci stali. Wpływ składu chemicznego na struktur stali niestopowych i niskostopowych

Materiały metalowe. Wpływ składu chemicznego na struktur i własnoci stali. Wpływ składu chemicznego na struktur stali niestopowych i niskostopowych i własnoci stali Prezentacja ta ma na celu zaprezentowanie oraz przyblienie wiadomoci o wpływie pierwiastków stopowych na struktur stali, przygotowaniu zgładów metalograficznych oraz obserwacji struktur

Bardziej szczegółowo

MODYFIKACJA SILUMINU AK20. F. ROMANKIEWICZ 1 Politechnika Zielonogórska,

MODYFIKACJA SILUMINU AK20. F. ROMANKIEWICZ 1 Politechnika Zielonogórska, 42/44 Solidification of Metals and Alloys, Year 2000, Volume 2, Book No. 44 Krzepnięcie Metali i Stopów, Rok 2000, Rocznik 2, Nr 44 PAN Katowice PL ISSN 0208-9386 MODYFIKACJA SILUMINU AK20 F. ROMANKIEWICZ

Bardziej szczegółowo

Temat 1 (2 godziny): Próba statyczna rozciągania metali

Temat 1 (2 godziny): Próba statyczna rozciągania metali Temat 1 (2 godziny): Próba statyczna rozciągania metali 1.1. Wstęp Próba statyczna rozciągania jest podstawowym rodzajem badania metali, mających zastosowanie w technice i pozwala na określenie własności

Bardziej szczegółowo

MATERIAŁY KONSTRUKCYJNE

MATERIAŁY KONSTRUKCYJNE Stal jest to stop żelaza z węglem o zawartości węgla do 2% obrobiona cieplnie i przerobiona plastycznie Stale ze względu na skład chemiczny dzielimy głównie na: Stale węglowe Stalami węglowymi nazywa się

Bardziej szczegółowo

WPŁYW DOMIESZKI CYNKU NA WŁAŚCIWOŚCI SILUMINU EUTEKTYCZNEGO. A. PATEJUK Instytut Materiałoznawstwa i Mechaniki Technicznej WAT Warszawa

WPŁYW DOMIESZKI CYNKU NA WŁAŚCIWOŚCI SILUMINU EUTEKTYCZNEGO. A. PATEJUK Instytut Materiałoznawstwa i Mechaniki Technicznej WAT Warszawa 34/44 Solidification of Metals and Alloys, Year 000, Volume, Book No. 44 Krzepnięcie Metali i Stopów, Rok 000, Rocznik, Nr 44 PAN Katowice PL ISSN 008-9386 WPŁYW DOMIESZKI CYNKU NA WŁAŚCIWOŚCI SILUMINU

Bardziej szczegółowo

SPRAWOZDANIE LABORATORIUM WYTRZYMAŁOŚCI MATERIAŁÓW B Badanie własności mechanicznych materiałów konstrukcyjnych

SPRAWOZDANIE LABORATORIUM WYTRZYMAŁOŚCI MATERIAŁÓW B Badanie własności mechanicznych materiałów konstrukcyjnych Wydział Inżynierii Mechanicznej i Robotyki Katedra Wytrzymałości, Zmęczenia Materiałów i Konstrukcji SPRAWOZDANIE B Badanie własności mechanicznych materiałów konstrukcyjnych Wydział Specjalność.. Nazwisko

Bardziej szczegółowo

WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AK132

WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AK132 60/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AK132 F.

Bardziej szczegółowo

TWARDOŚĆ, UDARNOŚĆ I ZUŻYCIE EROZYJNE STALIWA CHROMOWEGO

TWARDOŚĆ, UDARNOŚĆ I ZUŻYCIE EROZYJNE STALIWA CHROMOWEGO 24/2 Archives of Foundry, Year 200, Volume, (2/2) Archiwum Odlewnictwa, Rok 200, Rocznik, Nr (2/2) PAN Katowice PL ISSN 642-5308 TWARDOŚĆ, UDARNOŚĆ I ZUŻYCIE EROZYJNE STALIWA CHROMOWEGO J. KILARSKI, A.

Bardziej szczegółowo

PRĘTY CHROMOWANE, RURY STALOWE CYLINDROWE

PRĘTY CHROMOWANE, RURY STALOWE CYLINDROWE PRĘTY CHROMOWANE, RURY STALOWE CYLINDROWE 1 SPECYFIKACJA PRODUKTU 1 Rury bez szwu, zimnociągnione, wewnętrznie honowane na cylindry hudrauliczne H8 1. Stosowanie: Ta specyfikacja produktu zawiera wszystkie

Bardziej szczegółowo

PIEKARSKI Bogdan Politechnika Szczecińska, Instytut Inżynierii Materiałowej O Szczecin, Al.Piastów 17

PIEKARSKI Bogdan Politechnika Szczecińska, Instytut Inżynierii Materiałowej O Szczecin, Al.Piastów 17 33/10 Solidifikation of Metais and Alloys, No. 33, 1997 Krzepnięcie Metali i Stopów, Nr 33, 1997 PAN - Odclzial Kntowice PL ISSN 0208-938(, DOBÓR ZA WARTOŚCI Nb I Ti WSTALIWIE TYPU 18/30 POD KĄTEM JEGO

Bardziej szczegółowo

HOT WELD M Drut elektrodowy do spawania łukowego w osłonie gazów ochronnych

HOT WELD M Drut elektrodowy do spawania łukowego w osłonie gazów ochronnych DRUTY SPAWALNICZE HOT WELD M Drut elektrodowy do spawania łukowego w osłonie gazów ochronnych Klasyfikacja: DIN 8559 PN-EN ISO 14341-A AWS A5.18 SG2 3Si1 ER 70S-6 Charakterystyka/zastosowanie: Drut elektrodowy,

Bardziej szczegółowo

MODYFIKACJA SILUMINÓW AK7 i AK9. F. ROMANKIEWICZ 1 Uniwersytet Zielonogórski, ul. Podgórna 50, Zielona Góra

MODYFIKACJA SILUMINÓW AK7 i AK9. F. ROMANKIEWICZ 1 Uniwersytet Zielonogórski, ul. Podgórna 50, Zielona Góra 23/6 ARCHIWUM ODLEWNICTWA Rok 2002, Rocznik 2, Nr 6 Archives of Foundry Year 2002, Volume 2, Book 6 PAN - Katowice PL ISSN 1642-5308 MODYFIKACJA SILUMINÓW AK7 i AK9 F. ROMANKIEWICZ 1 Uniwersytet Zielonogórski,

Bardziej szczegółowo

Wydajność w obszarze HSS

Wydajność w obszarze HSS New czerwiec 2017 Nowe produkty dla techników obróbki skrawaniem Wydajność w obszarze HSS Nowe wiertło HSS-E-PM UNI wypełnia lukę pomiędzy HSS a VHM TOTAL TOOLING = JAKOŚĆ x SERWIS 2 WNT Polska Sp. z o.o.

Bardziej szczegółowo

(12) OPIS PATENTOWY. (54) Sposób wytwarzania rdzenia magnetycznego z miękkiego stopu magnetycznego na bazie żelaza mającego strukturę nanokrystaliczną

(12) OPIS PATENTOWY. (54) Sposób wytwarzania rdzenia magnetycznego z miękkiego stopu magnetycznego na bazie żelaza mającego strukturę nanokrystaliczną RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (21) Numer zgłoszenia: 322808 (22) Data zgłoszenia: 24.10.1997 (19) PL (11) 184054 (13) B1 (51 ) IntCl7 H01F 1/14 H01F

Bardziej szczegółowo

BADANIA WŁASNOŚCI MECHANICZNYCH MATERIAŁÓW KONSTRUKCYJNYCH 1. Próba rozciągania metali w temperaturze otoczenia (zg. z PN-EN :2002)

BADANIA WŁASNOŚCI MECHANICZNYCH MATERIAŁÓW KONSTRUKCYJNYCH 1. Próba rozciągania metali w temperaturze otoczenia (zg. z PN-EN :2002) Nazwisko i imię... Akademia Górniczo-Hutnicza Nazwisko i imię... Laboratorium z Wytrzymałości Materiałów Wydział... Katedra Wytrzymałości Materiałów Rok... Grupa... i Konstrukcji Data ćwiczenia... Ocena...

Bardziej szczegółowo

MATERIAŁY SPIEKANE (SPIEKI)

MATERIAŁY SPIEKANE (SPIEKI) MATERIAŁY SPIEKANE (SPIEKI) Metalurgia proszków jest dziedziną techniki, obejmującą metody wytwarzania proszków metali lub ich mieszanin z proszkami niemetali oraz otrzymywania wyrobów z tych proszków

Bardziej szczegółowo

Wpływ promieniowania na wybrane właściwości folii biodegradowalnych

Wpływ promieniowania na wybrane właściwości folii biodegradowalnych WANDA NOWAK, HALINA PODSIADŁO Politechnika Warszawska Wpływ promieniowania na wybrane właściwości folii biodegradowalnych Słowa kluczowe: biodegradacja, kompostowanie, folie celulozowe, właściwości wytrzymałościowe,

Bardziej szczegółowo

Temat: POMIAR SIŁ SKRAWANIA

Temat: POMIAR SIŁ SKRAWANIA AKADEMIA TECHNICZNO-HUMANISTYCZNA w Bielsku-Białej Katedra Technologii Maszyn i Automatyzacji Ćwiczenie wykonano: dnia:... Wykonał:... Wydział:... Kierunek:... Rok akadem.:... Semestr:... Ćwiczenie zaliczono:

Bardziej szczegółowo

PORÓWNAWCZE POMIARY ENERGETYCZNE PŁYT GRZEWCZYCH

PORÓWNAWCZE POMIARY ENERGETYCZNE PŁYT GRZEWCZYCH PORÓWNAWCZE POMIARY ENERGETYCZNE PŁYT GRZEWCZYCH Wstęp Praca wykonana na zlecenie Audytorzy R - Laboratorium Świat Jakości AGD. Zakres prac W pierwszym etapie realizacji zadania dopracowano metodykę badań

Bardziej szczegółowo

APROBATA TECHNICZNA ITB AT-15-8530/2010. Zgrzewane siatki stalowe B500B - RUNOWO do zbrojenia betonu WARSZAWA

APROBATA TECHNICZNA ITB AT-15-8530/2010. Zgrzewane siatki stalowe B500B - RUNOWO do zbrojenia betonu WARSZAWA APROBATA TECHNICZNA ITB AT-15-8530/2010 Zgrzewane siatki stalowe B500B - RUNOWO do zbrojenia betonu WARSZAWA Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Annę

Bardziej szczegółowo

iglidur W300 Długodystansowy

iglidur W300 Długodystansowy Długodystansowy Asortyment Materiał charakteryzuje duża odporność na zużycie, nawet w niesprzyjających warunkach i z chropowatymi wałami. Ze wszystkich materiałów iglidur, ten jest najbardziej odporny

Bardziej szczegółowo

mplarz archiwalny APROBATA TECHNICZNA ITB AT /2013

mplarz archiwalny APROBATA TECHNICZNA ITB AT /2013 Seria: APROBATY TECHNICZNE mplarz archiwalny APROBATA TECHNICZNA ITB AT-15-9215/2013 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek

Bardziej szczegółowo

PRZEWODNIK PO PRZEDMIOCIE

PRZEWODNIK PO PRZEDMIOCIE Nazwa przedmiotu: Kierunek: Inżynieria Biomedyczna Rodzaj przedmiotu: obowiązkowy moduł specjalności inżynieria rehabilitacyjna Rodzaj zajęć: wykład, laboratorium I KARTA PRZEDMIOTU CEL PRZEDMIOTU PRZEWODNIK

Bardziej szczegółowo
