1 HKD Wkłady do pieców kaflowych z dużą szybą Instrukcja obsługi

2 Spis treści SPIS TREŚCI...2 CO WYRÓŻNIA HKD...3 OPAŁ I MOC CIEPLNA...3 WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA...5 PODSTAWOWE ZASADY UŻYTKOWANIA...6 OZNACZENIE ELEMENTÓW KONSTRUKCYJNYCH...8 ROZPALANIE W ZIMNYM HKD...11 PODKŁADANIE DO ROZGRZANEGO HKD...12 CZYSZCZENIE I KONSERWACJA...13 WSKAZÓWKI...13 UWAGA...14 Przed pierwszym uruchomieniem wkładu należy koniecznie przeczytać instrukcję obsługi, zwracając szczególną uwagę na wskazówki dotyczące bezpieczeństwa. 2 Instrukcję obsługi należy zachować na wypadek, gdyby była potrzebna w przyszłości!

3 Co wyróżnia HKD Wkład grzewczy serii HKD jest urządzeniem grzewczym o wyjątkowej konstrukcji, ponieważ łączy on zalety wkładu kominkowego, a więc widok ognia typowy dla kominka z zaletami pieca kaflowego, czyli przede wszystkim mocą grzewczą. Wszystkie istotne części pieca wykonane są z solidnego odlewu żeliwnego. Zapewnia to długą żywotność i satysfakcję. Szyba frontowa wykonana jest z tzw. witroceramiki, czyli specjalnego szkła odpornego na duże wahania temperatury. Ze względu na samoczynnie zamykane drzwi, urządzenia HKD2 oraz HKD4.1 są dopuszczone do podłączenia do komina zbiorczego jako wkłady zgodne z normą DIN Część 3, oznaczone symbolem A1. HKD5.1 oraz HKD6.1 zostały zbadane pod kątem normy DIN i uzyskały dopuszczenie. Spalanie zostało zoptymalizowane pod kątem ekologicznego wykorzystania energii. Tak na przykład izolacja sklepienia paleniska zapewnia temperatury spalania wystarczająco wysokie, aby było czyste. Opał i moc cieplna Zastosowana technika spalania ma na celu poprawę jego charakterystyki i redukcję emisji spalin. Nasze starania mające na uwadze stan środowiska naturalnego zostaną poparte w najlepszy sposób, jeśli przestrzegać będą Państwo następujących wskazówek: Jako opał stosować wyłącznie suche, naturalne drewno o długości maks. 33 cm lub 50 cm, lub brykiet drzewny zgodny z normą DIN , klasa wielkości HP2. Wilgotne (prosto z lasu) lub niewłaściwie sezonowane drewno ma wysoki udział wody, źle się pali, dymi i daje niewiele ciepła. Stosować wyłącznie drewno, które sezonowano co najmniej dwa lata w przewiewnym i suchym pomieszczeniu. Udział wody wynosi wówczas nie więcej niż 20% masy. W ten sposób można sporo zaoszczędzić, ponieważ suche drewno ma znacznie wyższą wartość opałową. Dla porównania: Suche drewno ma wartość opałową ok. 4 kwh/kg, świeże drewno już tylko 2 kwh/kg. Udział wody g/kg drewna Wartość opałowa kwh/kg Zwiększone zużycie drewna % bardzo suche 100 4,5 0 sezonowane przez 2 lata sezonowane przez 1 rok świeżo po ścięciu ,

4 Dla uzyskania tej samej mocy cieplnej potrzeba więc dwukrotnie więcej opału. Ilość ciepła oddawaną na pomieszczenia można regulować poprzez ilość podkładanego opału oraz odstępy czasu między kolejnymi podłożeniami. Zbyt duże ilości podkładanego opału lub niewłaściwy opał mogą prowadzić do przegrzania, a wreszcie uszkodzeń wkładu grzewczego. Z tego względu należy przestrzegać poniższych informacji o minimalnym i maksymalnym wsadzie drewna oraz długości polan. Typ wkładu HKD2/HKD2N/HKD2 DHT/HKD2N DHT HKD4.1 / HKD4.1w HKD5.1 HKD6.1 Wsad min. maks. 2,5 kg 4 kg 3,5 kg 7 kg 3 kg 6 kg 3 kg 6 kg Tabela: Wsady / długości polan dla danych urządzeń serii HKD Długość polan 33 cm 50 cm 33 cm 33 cm Śmieci w piecu = trucizna w ogrodzie 4

5 Wskazówki dotyczące bezpieczeństwa W obszarze promieniowania ciepła przez szybę wkładu nie wolno ustawiać żadnych przedmiotów mogących się zapalić! Należy zachować odstęp co najmniej 80 cm od szyby. Istnieje ryzyko pożaru! Przed piecem nie wolno pozostawiać żadnych przedmiotów łatwopalnych. Farba, którą pokryty jest wkład, twardnieje do czasu, kiedy pierwszy raz osiągnięta zostanie temperatura robocza. Może być to powodem nieprzyjemnych zapachów podczas pierwszego palenia. Z tego względu należy zadbać o wystarczającą wentylację pomieszczenia. Dostępne z zewnątrz powierzchnie wkładu grzewczego, przede wszystkim szyba, są zwykle bardzo gorące. Nie dotykać niebezpieczeństwo oparzeń! Należy pouczyć o tym przede wszystkim dzieci. Z zasady powinny one przebywać z dala od rozgrzanego pieca. Popiół wybierać tylko wtedy, kiedy jest zimny i odsypywać na 24 godziny do niepalnego pojemnika w celu całkowitego wychłodzenia Niebezpieczeństwo pożaru! Otworów wylotu gorącego powietrza nie wolno zamykać czy przykrywać. Może wówczas dojść do przegrzania, a w konsekwencji do pożaru. 5

6 Podstawowe zasady użytkowania Drzwi komory spalania HKD otwierać tylko w celu podłożenia opału lub do czyszczenia. Przy otwartych drzwiach zostaje zakłócona praca innych palenisk podłączonych do tego samego komina; w pewnych okolicznościach może prowadzić to do zatrucia tlenkiem węgla. Komora spalania powinna być zamknięta także wtedy, gdy w piecu się nie pali. Należy unikać przegrzewania wkładu! W przypadku przegrzania mogą wystąpić przebarwienia, dotyczy to szczególnie wersji z ramą ze stali nierdzewnej. Takie przebarwienia nie są podstawą do reklamacji. Podkładanie opału Przy podkładaniu opału do rozgrzanego pieca warto skorzystać z dołączonej rękawicy, ponieważ uchwyt drzwi rozgrzewa się po dłuższym paleniu. Drzwi otwierać powoli. W ten sposób nie dojdzie do zawirowań powodujących zaciąganie dymu do wnętrza pomieszczenia. Właściwym momentem do podłożenia jest ostatnia faza spalania, gdy opał prawie zamienił się w żar. Palenie w porach przejściowych W celu zassania powietrza do spalania oraz do odprowadzania gazów spalinowych niezbędny jest ciąg w kominie. Wraz z rosnącą temperaturą zewnętrzną jest on coraz słabszy. Przy temperaturze zewnętrznej powyżej 10 C przed rozpaleniem sprawdzić ciąg powietrza w kominie. Przy słabym ciągu najpierw rozpalić ogień z małych kawałków drewna i rozpałki, większe kawałki podłożyć dopiero po wytworzeniu ciągu w kominie. Doprowadzenie powietrza do pomieszczenia HKD może prawidłowo funkcjonować, tylko gdy do pomieszczenia, w którym jest ustawiony, dochodzi wystarczająca ilość powietrza. O dopływ powietrza należy zadbać jeszcze przed rozpaleniem. O ile jest zamontowana, otworzyć klapę dopływu powietrza zewnętrznego i pozostawić ją otwartą aż do zakończenia spalania. Urządzeń doprowadzających powietrze oraz odprowadzających na zewnątrz spaliny nie wolno modyfikować (dotyczy rur dymowych, kanałów grzewczych, klap, komina itp.). Niebezpieczeństwo pożaru! 6

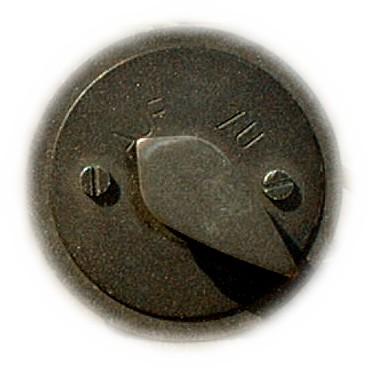

7 Powietrze do spalania Powietrze wpływa do wnętrza wkładu HKD przez specjalny rozdzielacz. Tam zostaje podzielone na powietrze spalania pierwotnego i wtórnego, a następnie wprowadzone do komory spalania w ilości zależnej od fazy spalania. Dla poszczególnych faz obowiązują następujące ustawienia: HKD2 / HKD2N / HKD2 DHT / HKD2N DHT Obrót nastawnika dźwigni klapy w kierunku odwrotnym do ruchu wskazówek zegara otwiera dopływ powietrza do spalania. Rozpalanie / moc znamionowa: Pokrętło na AUF = dopływ otwarty Utrzymywanie żaru: Pokrętło na ZU = dopływ zamknięty HKD2: Pokrętło nastawnika dopływu powietrza HKD5.1 / HKD4.1 / HKD4.1w / HKD6.1 Położenie rozpałowe: Nastawnik dopływu powietrza w lewo. Rozpalanie w zimnym piecu i maksymalna moc płomienia. Moc znamionowa: dopływ powietrza umiarkowany. Ustawienie dopływu powietrza zapewnia spalanie z mocą znamionową. Utrzymywanie żaru: Nastawnik dopływu powietrza w prawo. Cały system podawania powietrza przestawia się na długie utrzymywanie żaru wszystkie dopływy są zamknięte. HKD 4/5/6: Nastawnik dopływu powietrza 7

8 Oznaczenie elementów konstrukcyjnych Na rysunkach widoczne urządzenie o jednej formie szyby. Warianty o innej geometrii szyby są opisywane w tekście, gdy występują różnice w obsłudze. Legenda: 1 Uchwyt drzwi paleniska 2 Nastawnik dopływu powietrza 3 Główna komora spalania 4 Komora dopalania 5 Króciec gazu grzewczego 6 Szyba HKD2 8

9 HKD2r DHT HKD4.1 (w wersji z ramą żeliwną) 9

10 HKD5.1 (w wersji z ramą nasadową) HKD6.1 (w wersji z ramą nasadową) 10

11 Rozpalanie w zimnym HKD 1. Sprawdzić, czy warstwa popiołu nie jest zbyt gruba. Maksymalna grubość ok. 5-6 cm. Gdy warstwa popiołu jest za gruba, komora spalania staje się tym samym mniejsza i niemożliwe jest wykształcenie płomienia odpowiedniego do czystego spalania. 2. Nastawnik dopływu powietrza (2) ustawić w położeniu rozpałowym. Powietrze może teraz intensywnie napływać na drewno, co potrzebne jest do szybkiego rozpalenia. Dopiero gdy temperatura na króćcu wylotowym (5) osiągnie ok. 600 C można spalać wolniej a zarazem czysto. 3. W głównej komorze spalania (3) luźno ułożyć porąbane szczapy. Pomiędzy szczapy włożyć rozpałkę, np. Fidibus i podpalić. Rozpałki ułatwiają rozpalenie, gdy zostaną podpalone pod lub przed ułożonym drewnem. Proszę pamiętać: duże polana słabo palą się w zimnym piecu. Do rozpalania nigdy nie używać benzyny, spirytusu itp! 4. Zamknąć drzwi paleniska i obserwować ogień przez kilka pierwszych minut. Gdyby ogień zgasł, powoli otworzyć drzwi, włożyć nową rozpałkę pomiędzy szczapy i podpalić. 5. Po około 10 minutach nastawnik dopływu powietrza (2) ustawić w położeniu dla mocy znamionowej, względnie dużej lub małej mocy grzewczej. 6. Jeśli nie będzie dalej podkładane do pieca, należy odczekać, kiedy ustanie spalanie płomieniem, a następnie ustawić nastawnik dopływu powietrza (2) w położeniu utrzymywania żaru. Ustawienia tego nie wolno wybierać w fazie spalania i odgazowania, ponieważ przy nagłym napływie powietrza (np. w momencie otwarcia drzwiczek) "zalegające" we wnętrzu paleniska oraz w kanale grzewczym gazy gwałtownie reagują z tlenem, co może mieć charakter eksplozji. 11

12 Podkładanie do rozgrzanego HKD 1. Nastawnik dopływu powietrza (2) ustawić w położeniu rozpałowym i położyć żądaną ilość drewna na żar. Na pierwszych kilka minut nastawnik dopływu powietrza (2) pozostawić w położeniu rozpałowym. Przy podkładaniu opału na żar ulega on rozgrzaniu, a zawarta w nim wilgoć wyparowuje. Prowadzi to do obniżenia temperatury we wnętrzu komory spalania. Jednocześnie uwolnione lotne składniki opału wymagają wystarczającej ilości powietrza do spalania, tak aby ta krytyczna faza minęła jak najszybciej, a temperatura w komorze dopalania przekroczyła 600 C. 2. Po zakończeniu głównej fazy odgazowania, około 5-10 minut po podłożeniu, nastawnik dopływu powietrza (2) ustawić w położeniu dla mocy znamionowej, względnie dużej lub małej mocy grzewczej. 3. Jeśli nie będzie dalej podkładane do pieca, należy odczekać, kiedy ustanie spalanie płomieniem, a następnie ustawić nastawnik dopływu powietrza (2) w położeniu utrzymywania żaru. Ustawienia tego nie wolno wybierać w fazie spalania i odgazowania, ponieważ przy nagłym napływie powietrza (np. w momencie otwarcia drzwiczek) "zalegające" we wnętrzu paleniska oraz w kanale grzewczym gazy gwałtownie reagują z tlenem, co może mieć charakter eksplozji. 12

13 Czyszczenie i konserwacja Raz w roku, na początku kolejnego sezonu grzewczego, należy skontrolować, czy w rurze dymowej lub wewnątrz kanału grzewczego nie zalega sadza i lotny popiół. W tym celu należy skorzystać z wyczystki umieszczonej na bloku ceramicznej masy akumulacyjnej lub skrzynce radiatora. W razie potrzeby popiół i sadzę usunąć za pomocą specjalnie przystosowanego odkurzacza. Lekkie naloty na szybie czyścić suchą ścierką, kiedy szyba jest ciepła. Aby wyczyścić mocno zabrudzoną szybę (6) najlepiej użyć papieru kuchennego; zwilżyć wodą, a następnie zebrać nieco czystego popiołu z wnętrza paleniska. Pocierając szybę tak przygotowanym papierem można rozpuścić naloty, które następnie należy zmyć mokrym ręcznikiem papierowym. W żadnym wypadku nie wolno korzystać ze środków do szorowania czy innych środków czystości o agresywnym działaniu! W urządzeniach z drzwiczkami przelotowymi (np. HKD2 DHT) szybę (6) otwierać za pomocą dołączonego uchwytu. Po wyczyszczeniu szybę (6) szczelnie zamknąć. Aby HKD dłużej utrzymywał żar, warto zawsze pozostawiać nie za grubą kołderkę z popiołu. Dlatego też nigdy nie wybierać popiołu całkowicie, usuwając tylko nadmiar na zimno, najlepiej specjalnie przystosowanym odkurzaczem (akcesoria można często nabyć w zakładach zduńskich). Śruby mocujące szyby (6) z czasem mogą się poluzować. W razie potrzeby lekko dokręcić (z siłą ok. 1 Nm). Wskazówki Użytkowanie urządzenia w sposób niezgodny z jego przeznaczeniem prowadzi do utraty praw gwarancyjnych! Za postępowanie zgodne z przeznaczeniem uważa się między innymi przestrzeganie zaleceń niniejszej instrukcji obsługi. Należy również przestrzegać pozostałych instrukcji, np. Wskazówek dotyczących obsługi pieców kaflowych z techniką wodną w przypadku wkładu HKD4.1w! 13
