Vasco Translator INSTRUKCJA OBSŁUGI

Transkrypt

1 Vasco Translator INSTRUKCJA OBSŁUGI

3 Spis treści 1. Bezpieczeństwo 4 2. Specyfikacja techniczna 7 3. Obsługa urządzenia Przyciski funkcyjne Bateria - instalacja Ładowanie baterii Karta pamięci Funkcje Pierwsze uruchomienie urządzenia Funkcje podstawowe Menu Konwersacja Ustawienia Licznik tłumaczeń Ustawienia łączności WiFi Ustawienia łączności mobilnej Warunki gwarancji 29

4 4 1. Bezpieczeństwo UWAGA: Proszę uważnie zapoznać się z poniższymi zasadami, aby zminimalizować ryzyko związane z korzystaniem z urządzenia. Niezastosowanie się do zasad może spowodować niebezpieczeństwo dla zdrowia, lub złe funkcjonowanie urządzenia. Należy wyłączyć urządzenie lub uruchomić tryb samolotowy przed wejściem na pokład samolotu, ponieważ może ono powodować zakłócenia urządzeń pokładowych. Należy przestrzegać wszystkich ograniczeń obowiązujących na pokładzie samolotu. Nie należy używać urządzenia w pobliżu paliw, chemikaliów lub materiałów wybuchowych. Nie używać produktu w pobliżu ognia, żaru, tlących się papierosów, cygar, itd. W czasie jazdy samochodem należy przestrzegać lokalnych przepisów dotyczących korzystania z urządzeń mobilnych podczas kierowania pojazdem. Nie instalować produktu nad poduszkami powietrznymi samochodu. Nie należy korzystać z urządzenia w szpitalach i innych miejscach, gdzie używanie urządzeń mobilnych jest zabronione. Używanie może wpływać na pracę sprzętu elektronicznego oraz urządzeń medycznych takich jak np. rozruszniki serca czy aparaty słuchowe. W przypadku użycia produktu w pobliżu sprzętu medycznego, należy skonsultować się z lekarzem.

5 5 Nie należy demontować elementów urządzenia samodzielnie. Nie wprowadzać do urządzenia żadnych modyfikacji, ani go nie malować. Jeżeli urzadzenie nie działa poprawnie, należy niezwłocznie skontaktować się ze sprzedawcą. Bateria urządzenia powinna być ładowana w odpowiednim środowisku chłodnym i przewiewnym, z dala od materiałów łatwopalnych i wybuchowych. Aby zapobiec rozgamnesowaniu, nie należy przechowywać urządzenia w pobliżu materiałów magnetycznych, takich jak dyski, karty kredytowe itp. Opady, duża wilgotność oraz wszelkiego rodzaju ciecze i wilgoć mogą zawierać związki mineralne powodujące korozję obwodów elektronicznych. W przypadku zalania lub zawilgocenia urządzenia, należy niezwłocznie wyciągnąć baterię i skontaktować się ze sprzedawcą. Uwaga! W przypadku kontaktu z ogniem, produkt może eksplodować. Nie należy używać urzadzenia w zbyt wysokiej lub zbyt niskiej temperaturze otoczenia. Nie należy również wystawiać go na silne działanie pomieni słonecznych lub wysokiej wilgotności. Nie należy używać płynów lub wilgotnych ściereczek z silnym detergentem do czyszczenia urządzenia. Produkt musi być przechowywany w czystym i wolnym od pyłów miejscu.

6 6 Nie rzucać produktem, nie upuszczać go, ani zaginać. Nie używać produktu w miejscach, w których używanie urządzeń elektrycznych jest zabronione. Zestaw słuchawkowy powinien być noszony tak, aby nie powodował niewygody, ani nie był narażony na nacisk. Ostrzeżenie: Rozbity ekran może powodować zagrożenie przecięciem lub skaleczeniem. Uwaga! Przechowywać z dala od dzieci. Może to być niebezpieczne dla ich zdrowia, gdyż produkt zawiera małe części stwarzające ryzyko zadławienia się lub uduszenia. Zalecenie medyczne: Urządzenie może spowodować zakłócenie pracy implantów medycznych. W celu zminimalizowania ryzyka należy zachować odległość między urządzeniem a innymi urządzeniami medycznymi, która wynosi co najmniej 20 cm. Zaleca się nie noszenie urządzenia w kieszeni na piersi. W przypadku podejrzenia zakłóceń, niezwłocznie wyłączyć urządzenie. W przypadku urządzeń medycznych zasięgnąć rady u lekarza lub producenta. OŚWIADCZENIE: Producent zastrzega sobie możliwość dokonywania zmian w treści niniejszej instrukcji bez uprzedniego zawiadomienia. Prawa autorskie: Vasco Translator jest znakiem towarowymi firmy Compagnia Lingua Sp. z o.o. S.K.A. Wszelkie prawa są zastrzeżone.

7 7 2. Specyfikacja techniczna Ekran 4.63 FWVGA IPS LCD, Procesor Pamięć RAM Pamięć ROM Bateria Wymiary Waga Wejście słuchawkowe Wejście USB MTK6577 Dual core 1.3 Ghz 512 MB 4 GB Litowo-jonowa BP-6T (3,7V, 7,4Wh, 2000mAh) mm 180 g (z baterią) 3,5 mm Micro USB

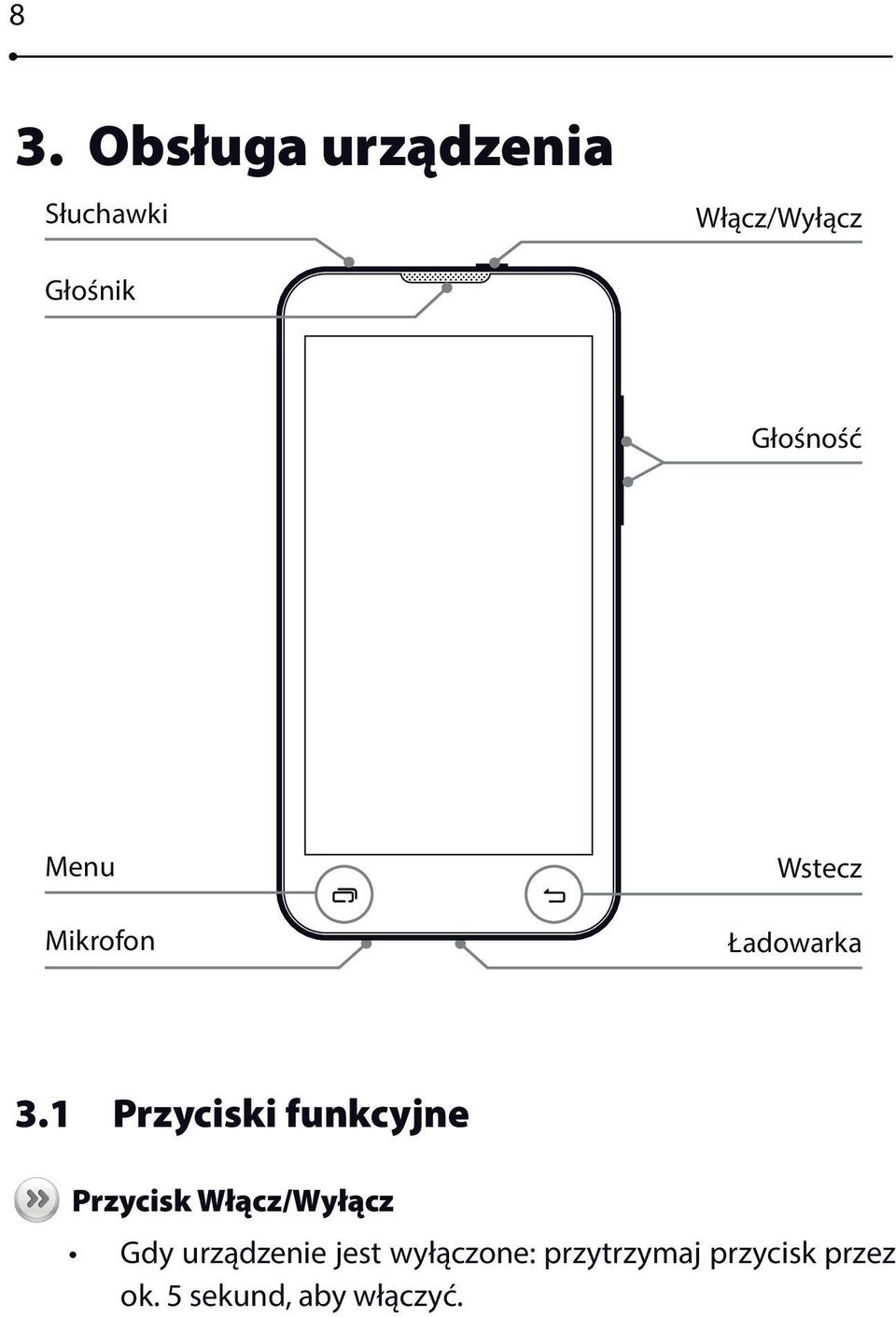

8 8 3. Obsługa urządzenia Słuchawki Włącz/Wyłącz Głośnik Głośność Menu Mikrofon Wstecz Ładowarka 3.1 Przyciski funkcyjne Przycisk Włącz/Wyłącz Gdy urządzenie jest wyłączone: przytrzymaj przycisk przez ok. 5 sekund, aby włączyć.

9 9 W trakcie pracy urządzenia: naciśnij przycisk, aby zablokować; naciśnij ponownie, aby odblokować ekran urządzenia W trakcie pracy urządzenia: przytrzymaj przycisk przez ok. 1 sekundę, aby wyświetlić menu opcji urządzenia tj. wyłącz, reboot (włącz ponownie), tryb samolotowy, oraz tryb cichy, wibracja, dźwięk. Przycisk głośności W trakcie pracy urządzenia: naciśnij góra lub dół, aby zwiększyć lub zmniejszyć głośność. Przycisk Menu Po naciśnięciu przycisku, wyświetlone zostanie menu opcji danego ekranu: ekran główny: przejście do menu urządzenia, ekran konwersacji: pojawia się opcja zapisania prowadzonej rozmowy, kalkulator: pojawia się ekran z opcjami przejścia na panel zaawansowany, który wyświetla zaawansowane funkcje kalkulatora, historia tłumaczeń: pojawia się opcja wyczyszczenia historii, historia rozmówek: pojawia się opcja wyczyszczenia historii rozmówek. Przycisk Wstecz powoduje powrót do poprzedniego ekranu, docelowo do ekranu głównego urządzenia.

10 Bateria - instalacja Podważ klapkę zabezpieczającą baterię urządzenia. Unieś tutaj Unieś baterię poprzez podważenie jej dolnej części.

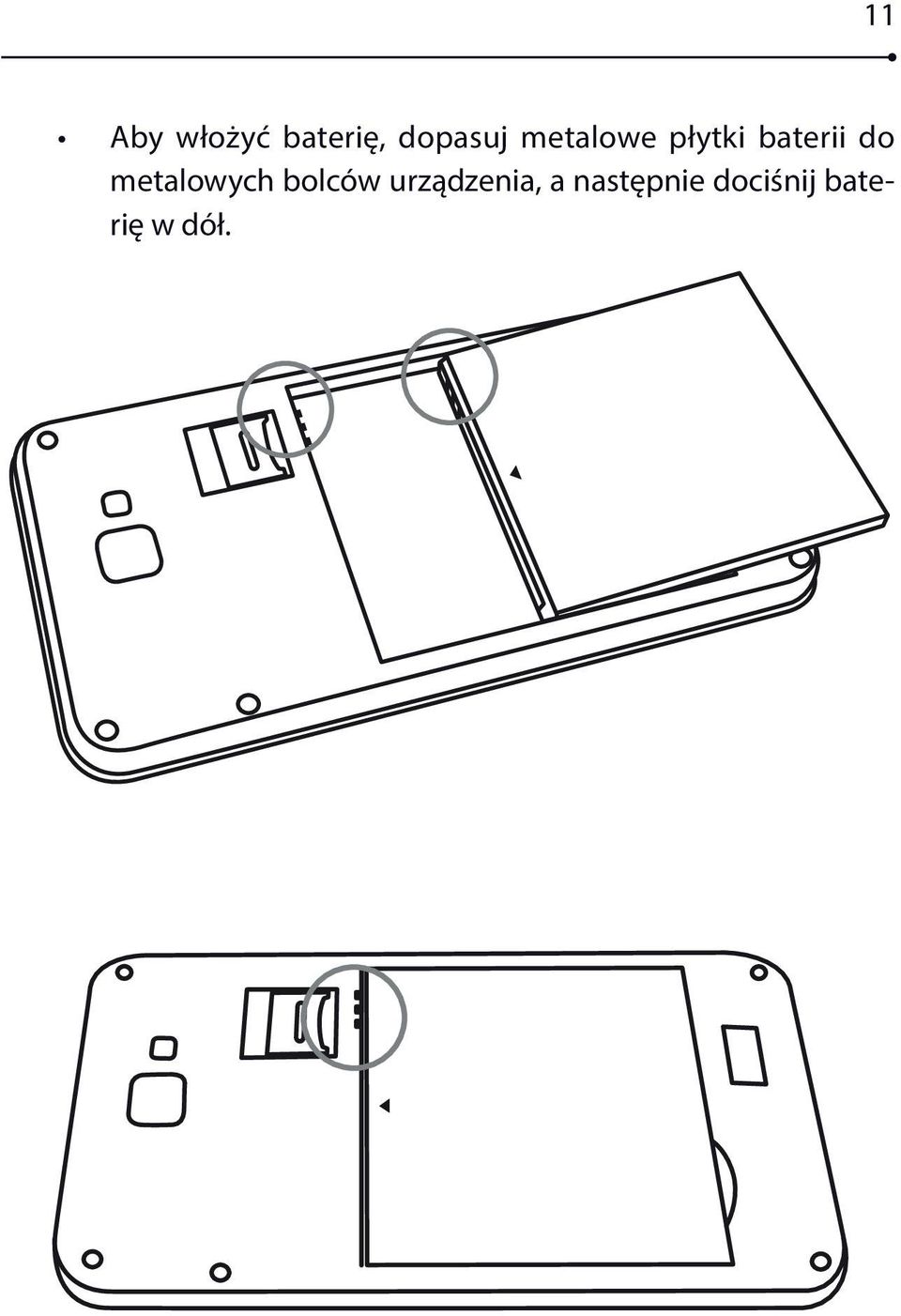

11 11 Aby włożyć baterię, dopasuj metalowe płytki baterii do metalowych bolców urządzenia, a następnie dociśnij baterię w dół.

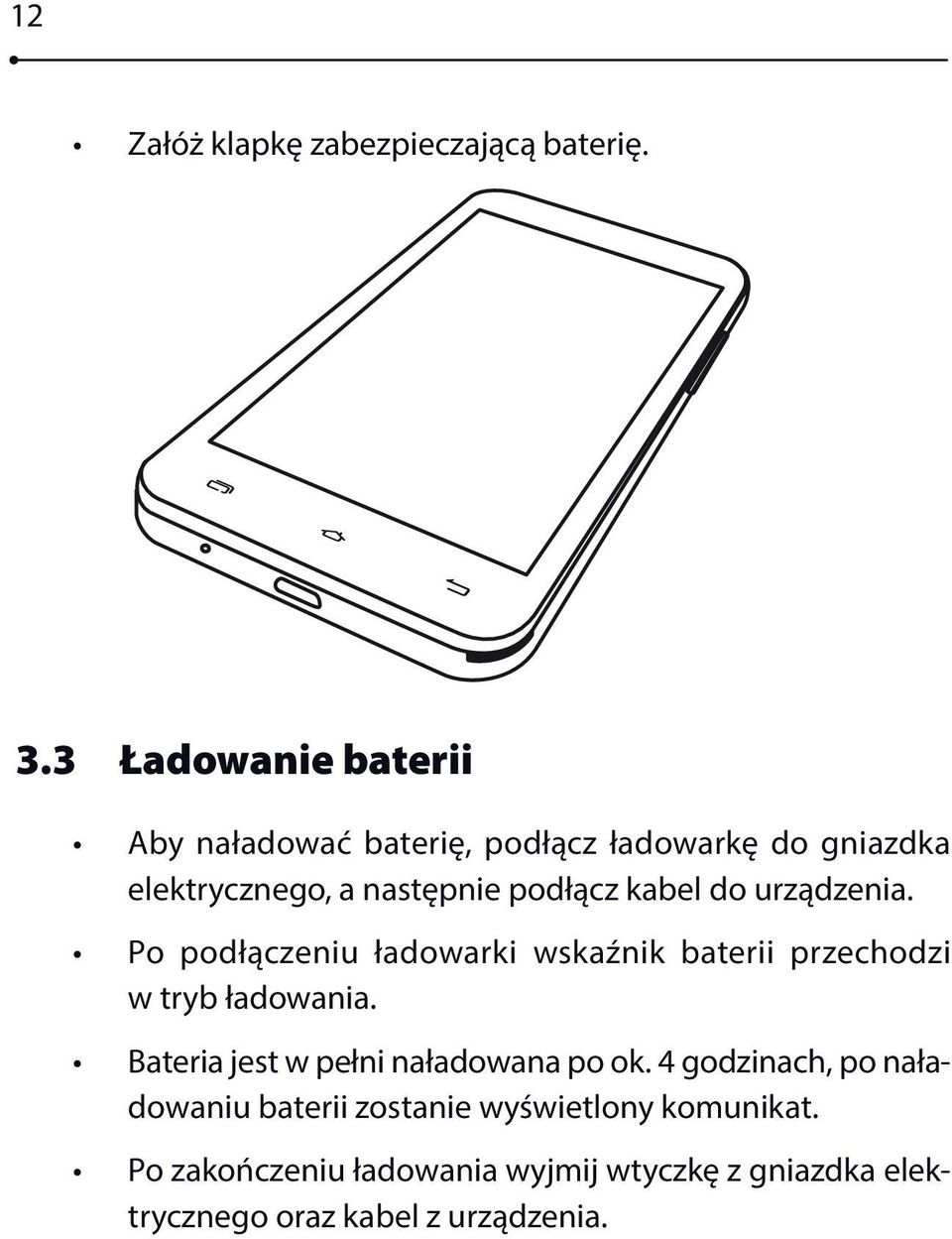

12 12 Załóż klapkę zabezpieczającą baterię. 3.3 Ładowanie baterii Aby naładować baterię, podłącz ładowarkę do gniazdka elektrycznego, a następnie podłącz kabel do urządzenia. Po podłączeniu ładowarki wskaźnik baterii przechodzi w tryb ładowania. Bateria jest w pełni naładowana po ok. 4 godzinach, po naładowaniu baterii zostanie wyświetlony komunikat. Po zakończeniu ładowania wyjmij wtyczkę z gniazdka elektrycznego oraz kabel z urządzenia.

13 13 UWAGA: Ładowanie baterii powinno odbywać się w dobrze wentylowanym pomieszczeniu w temperaturze od -10oC do +35oC. Do ładowania należy używać ładowarki dostarczonej przez producenta. Użycie niezatwierdzonej ładowarki może spowodować uszkodzenie urządzenia. 3.4 Karta pamięci Urządzenie fabrycznie zaopatrzone jest w kartę pamięci. Usunięcie karty lub jej awaria może spowodować nieprawidłową pracę urządzenia. 4. Funkcje 4.1 Pierwsze uruchomienie urządzenia Przy pierwszym uruchomieniu urządzenia należy wybrać język użytkownika, a następnie zapoznać się z warunkami użytkowania. Wybór języka zmienia ustawienia regionalne urządzenia język wyświetlania oraz rodzaj klawiatury.

14

15

16

17

18

19

20 20 b) Reset umożliwia usunięcie całej historii rozmówek i tłumaczeń. c) Aplikacje umożliwia dostęp do aplikacji dodatkowych: Konwersacja aplikacja pozwalająca na dialog między dwiema osobami (patrz pkt. 4.4), Kalkulator pozwala dokonywać podstawowych oraz zaawansowanych obliczeń matematycznych, Konwerter jednostek pozwala na konwersję jednostek miary, wagi, ciśnienia, prędkości, temperatury i objętości oraz konwersję walut (aktualny kurs pobierany jest automatycznie, lub można wprowadzić go ręcznie) Latarka d) Ustawienia pozwala na zmianę ustawień WiFi oraz języka menu, a także zawiera liczniki tłumaczeń. (patrz punkt 5) e) Język menu zmienia język menu. f) Sprawdź aktualizacje pozwala na sprawdzenie dostępności nowych wersji oraz pobranie aktualizacji. Wszystkie aktualizacje muszą być pobierane poprzez sieć WiFi. g) Zmień preferowanego operatora ręcznie funkcja ta pozwala na ręczną zmianę operatora sieci GSM.

21 21 W przypadku słabego zasięgu telefonii komórkowej lub jego braku, kliknij w tę opcję i wybierz z listy kraj, w którym jesteś. Wyświetli się lista preferowanych operatorów. Naciśnij przycisk «Operatorzy sieci» / «Wybierz operatora sieci» oraz potwierdź «Tak». Zostaniesz przekierowany do ustawień sieci komórkowej. Ponownie wybierz «Operatorzy sieci». Wybierz operatora oraz «Select manually». Po chwili zobaczysz listę aktualnie dostępnych sieci telefonii komórkowej. Wybierz preferowanego operatora i kliknij na jego nazwę. Urządzenie zarejestruje się w wybranej sieci. UWAGA! W przypadku ręcznego wyboru operatora, w momencie gdy urządzenie straci zasięg tego operatora przestanie działać. Należy wtedy ponownie wybrać operatora ręcznie lub ustawić automatyczne połączenie z preferowaną siecią. h) O urządzeniu Informacje na temat urządzenia oraz zasady użytkowania. 4.4 Konwersacja Aplikacja «Konwersacja» pozwala na prowadzenie rozmowy pomiędzy dwoma osobami w dwóch językach. Aby włączyć aplikację «Konwersacja», należy wejść w Menu -> Aplikacje -> Konwersacja. Wyboru języków dokonuje się na ekranie głównym.

22

23

24

25

26

27 27 UWAGA! Jeżeli urządzenie znajduje się w zasięgu otwartej sieci WiFi, połączy się z nią automatycznie. 5.3 Ustawienia sieci komórkowej Ustawienia sieci komórkowej dostępne są poprzez funkcję «Zmień preferowanego operatora ręcznie». UWAGA! Zmiana ustawień łączności mobilnej może wpłynąć na nieprawidłowe działanie urządzenia. Jeżeli tłumacz nie działa i pojawia się komunikat «błąd sieci», upewnij się, że włączone jest przesyłanie danych. Wejdź w ustawienia sieci komórkowej i rozwiń pasek opcji (należy przesunąć palcem z góry na dół ekranu). Upewnij się, że tryb samolotowy jest WYŁĄCZONY. Ikona Data conn. musi być aktywna! Jeśli jest nieaktywna, naciśnij aby aktywować.

28 28 Punkty dostępowe (Zaawansowane) Po naciśnięciu przycisku «send.ee» pojawi się pole z danymi punktu dostępowego. Aby urządzenie działało poprawnie dane MUSZĄ być następujące: Nazwa APN Typ APN Proxy Port Nazwa użytkownika Hasło send.ee send.ee default,supl Nie ustawiono Nie ustawiono cyfrowy numer znajdujący się pod klapką urządzenia lub na wewnętrznej stronie opakowania) Nie ustawiono UWAGA! Wprowadzenie błędnych danych w tym miejscu spowoduje wyłączenie łączności mobilnej! Mobile data service preferences (Zaawansowane) Zalecane jest aby opcja ta była zaznaczona.

29 29 6. Warunki gwarancji Firma Compagnia Lingua SKA, ul. Juliusza Lea 202A, Kraków, Polska, gwarantuje, iż Vasco Translator jest nieuszkodzony, oraz nie posiada wad materiałowych, ani projektowych. Gwarancja obowiązuje prze dwa (2) lata od dnia zakupu. Jeśli urządzenie nie działa poprawnie w ramach normalnej obsługi i użytkowania, Compagnia Lingua może naprawić, lub wymienić urządzenie w przypadku gdy naprawa nie jest możliwa. W trakcie naprawy lub wymiany urządzenia może nastąpić utrata danych osobistych zapisanych na urządzeniu. Compagnia Lingua nie bierze odpowiedzialności za utratę osobistych ustawień, materiałów, ani informacji. Firma nie rekompensuje wyżej wymienionych strat. Warunki 1. Niniejsza gwarancja obowiązuje wyłącznie w przypadku dołączenia oryginalnego dowodu zakupu. 2. Niniejsza gwarancja nie obowiązuje w przypadku uszkodzeń spowodowanych nieprawidłowym użyciem, konserwacją niezgodną z instrukcją obsługi, lub zużycia urządzenia. Gwarancja nie obejmuje również uszkodzeń spowodowanych modyfikacją urządzenia lub oprogramowania, wypadkiem, ani uszkodzeń mechanicznych takich jak zalanie, zgniecenie, upadek.

30 30 3. Bateria urządzenia zużywa się i nie jest to wada baterii. W przypadku znacznego skrócenia czasu działania baterii, należy ją wymienić. 4. Na ekranie urządzenia mogą wystąpić uszkodzone piksele. Są to drobne, białe lub czarne punkty, których nie da się naprawić. Jeśli na ekranie pojawi się 10 lub mniej uszkodzonych pikseli, nie jest to usterka. 5. Niniejsza gwarancja nie obejmuje uszkodzeń wynikłych podczas naprawy urządzenia przez osoby nieupoważnione. 6. Niniejsza gwarancja nie obejmuje uszkodzeń spowodowanych wirusami, końmi trojańskimi, ani innymi oprogramowaniami szpiegującymi. 7. Niniejsza gwarancja nie obejmuje zażaleń dotyczących działania sieci GSM. 8. Niniejsza gwarancja nie obejmuje akcesoriów dołączonych do urządzenia w szczególności baterii czy słuchawek. 9. Urządzenie wyposażone jest w kartę SIM. Gwarancja nie obejmuje działania karty SIM. 10. Urządzenie korzysta z aplikacji osób trzecich. Niniejsza gwarancja nie obejmuje jakości oraz zakresu działania tychże aplikacji, a w szczególności aplikacji firmy Microsoft.

31 31 Dostawca fabrycznej karty SIM ma podpisane umowy z większością operatorów na świecie. Urządzenie wymaga połączenia z Internetem poprzez sieć WiFi lub GSM. Producent nie gwarantuje działania łączności GSM w każdym miejscu, ani darmowego dostępu do sieci WiFi. Firma Compagnia Lingua nie bierze odpowiedzialności za działanie kart SIM innych niż fabryczna, oraz za naliczanie dodatkowych kosztów poprzez operatorów innych niż operator fabrycznej karty SIM. Pomimo że Vasco Translator korzysta z największych osiągnięć w technologii tłumaczenia tekstu i rozpoznawania mowy to funkcje te należy tratować jako informacyjne i poglądowe, a tłumaczenia ze względu na niedoskonałość technologii tłumaczenia mogą zawierać błędy. Firma Compagnia Lingua nie bierze odpowiedzialności za szkody spowodowane błędnym lub nieprecyzyjnym tłumaczeniem. Gwarant: COMPAGNIA LINGUA Sp. z o.o. S.K.A. ul. Juliusza Lea 202a Kraków, Poland
