1 WENTYLATOR VN DO WENTYLACJI W SYSTEMACH JEDNORUROWYCH Licensed by 2016

2 SPIS TREŚCI Wentylacja oparta na systemie jednorurowym w budynkach wielokondygnacyjnych str. 3 Budowa wentylatorów VN str. 5 Wentylator odśrodkowy VNV-1-80 do systemów jednorurowych str. 6 Wentylatory VNV w obudowie do montażu podtynkowego Wentylator w obudowie plastikowej VNV-1 80 KV str. 8 Wentylatory VN w obudowie do montażu natynkowego Wentylator w obudowie plastikowej VN-1 80 Wentylator w obudowie plastikowej VN 80 str. 10 Akcesoria str. 12 Schemat kalkulacyjny wymiarów szybów wentylacyjnych w budynkach wielokondygnacyjnych str. 14 Schematy połączeń elektrycznych str. 16 Przykładowy projekt instalacji wentylacyjnej opartej na systemie jednorurowym str. 18

3 WENTYLACJA OPARTA Licensed by NA SYSTEMIE JEDNORUROWYM W BUDYNKACH WIELOKONDYGNACYJNYCH Dynamiczny rozwój i postęp w dziedzinie budownictwa, wykorzystanie nowych i przyszłościowych technologii w budowie domów stawia szczególne wymagania nie tylko w odniesieniu do konstrukcji budynku, ale również systemów wewnątrz domu, takich jak system zaopatrzenia w wodę, kanalizacja oraz bez wątpienia wentylacja. Obecność mechanicznej i energooszczędnej wentylacji jest warunkiem koniecznym we współczesnym budownictwie wielokondygnacyjnym. Najczęściej stosowany systemem wentylacji jest system jednorurowy, w którym wywiew powietrza z kilku pomieszczeń odbywa się poprzez jeden wspólny szyb wentylacyjny, przy czym do szybu może być podłączonych kilka mieszkań. Ma on zastosowanie szczególnie w budownictwie tak zwanych mieszkań do dowolnej aranżacji, gdy klient buduje swoje mieszkanie według własnych życzeń i możliwości, bez żadnych ograniczeń. Właśnie w takich przypadkach idealnym rozwiązaniem jest elastyczny system wentylacji, który został przewidziany już na etapie budowy i który spełnia szereg ważnych wymogów - bezpieczeństwa pożarowego, ergonomii, nowoczesnego designu, prostego w obsłudze wyboru funkcji i trybów pracy wentylatorów aby zapewnić zapewnić maksymalny komfort w pomieszczeniu. Wymagania te w pełni spełniają wentylatory VENTS VN, łączące w sobie maksymalną wydajność z bezwzględnym bezpieczeństwem pożarowym (modyfikacje w obudowie ognioochronnej). ROZMIESZCZENIE WENTYLACJI W DOMACH MIESZKALNYCH W SYSTEMEM JEDNORUROWYM Doprowadzanie świeżego powietrza Świeże powietrze z zewnątrz, pozbawione pyłu i hałasu z ulicy przedostaje się poprzez urządzenia nawiewne (nawiewnik okienny lub ścienny) do sypialni i pokojów dziennych. Nawiewniki mogą być montowane na ścianie lub oknach, są wyposażone w funkcję regulacji wielkości strumienia powietrza. Odprowadzanie zużytego powietrza Powietrze z pomieszczeń mieszkalnych jest odprowadzane poprzez pomieszczenia niemieszkalne (kuchnia, WC, łazienka) do ogólnego systemu wentylacji wywiewnej za pomocą wentylatorów VN, gwarantujących odpowiednią wentylację. 3

4 Różne międzynarodowe normy Rodzaje pomieszczeń Kuchnie Łazienki Toalety m 3 /godz. m 3 /godz. m 3 /godz. DBN В SNiP DIN 18017/ Normy sanitarne nakazują obowiązkową wentylację łazienek i toalet w mieszkaniach, hotelach i innych budynkach (zob. tabela). Jednorurowy system wentylacji na bazie wentylatorów VENTS VN posiada niekwestionowane zalety w tej dziedzinie. DIN 1946/ ECE Compendium BSF ČR Wentylatory VENTS serii VN posiadają unikalne połączenie właściwości: wentylator stabilnie podtrzymuje wysokie ciśnienie, automatycznie zmieniając prędkość obrotów turbiny w zależności od oporu w systemie; wyposażenie w specjalne akcesoria sprawia, że VENTS VN zmienia się w całkowicie bezpieczny w przypadku pożaru agregat, zalecany do stosowania w budynkach wielokondygnacyjnych System zmiany prędkości obrotów wentylatora pozwala zaprogramować optymalny tryb jego pracy w fazie montażu; Wentylator może pracować w trybie ciągłym, przy czym w razie potrzeby automatycznie przełącza się na tryb optymalnej wydajności Niski poziom hałasu (przy minimalnych obrotach wynosi on tylko 26 dba) pozwala zaliczyć go do najcichszych w swojej klasie. Wentylatory serii VN podtrzymują wysokie ciśnienie w systemie kanałów, co zwiększa obroty w zależności od zmiany poziomu oporu w systemie, tym samym utrzymując objętościową wydajność na jednakowym poziomie w przypadku: jednoczesnej pracy wielu wentylatorów systemu wentylacyjnego; maksymalnego obciążenia prefabrykowanego przewodu wentylacyjnego; niedostatecznego dopływu powietrza; silnego oporu membrany dachowej. Idealnie wyważone śmigła, starannie przemyślana konstrukcja obudowy i automatyczna zmiana trybu pracy zapewniają cichą pracę wentylatorów serii VN. 4

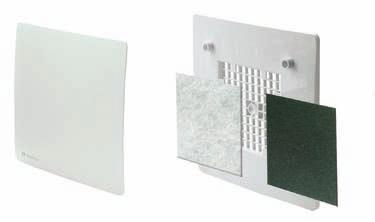

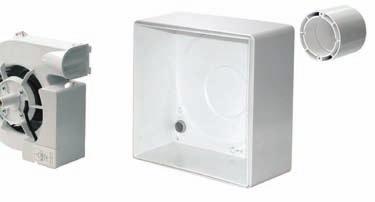

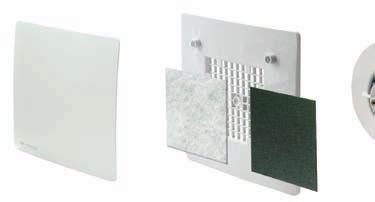

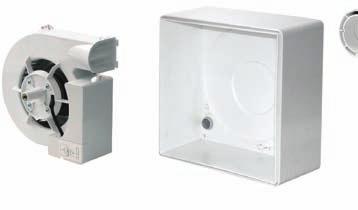

5 BUDOWA WENTYLATORÓW VN Licensed by WENTYLATORY W OBUDOWIE DO MONTAŻU PODTYNKOWEGO VNV-1 80 KV wentylator w obudowie z tworzywa sztucznego A B WENTYLATORY W OBUDOWIE DO MONTAŻU NATYNKOWEGO VN-1 80 wentylator w obudowie z tworzywa sztucznego A B VN 80 wentylator w obudowie z tworzywa sztucznego A B Panel zewnętrzny Ze względu na elegancki wygląd i łatwość montażu panelu wentylator komponuje się harmonijnie z każdym wnętrzem. Łatwo zdejmowany panel umożliwia prosty dostęp do filtra. Kratka Kratka dekoracyjna stanowi przedni panel wentylatora. Konstrukcja kratki zapewnia łatwy dostęp do filtra oraz wewnętrznych części wentylatora. Filtr Do ochrony silnika i wirnika a także prefabrykowanego przewodu wentylacyjnego przed zanieczyszczeniami znajdującymi się w powietrzu stosuje się element filtrujący wykonany z poliestru (A) klasy - G4 lub pianki poliuretanowej (B) klasy - G3. Ślimak Wykonany z wytrzymałego tworzywa sztucznego ABS. Unikalna konstrukcja pozwala osiągnąć przy pracy wentylatora najlepsze charakterystyki aerodynamiczne. Montaż wentylatora w obudowie nie wymaga wysiłku dzięki specjalnym zaciskom. Silnik W celu zapewnienia niezawodności i trwałości zastosowano ekonomiczny 2-biegowy lub 3-biegowy silnik na łożyskach kulkowych, opracowany wspólnie z firmą - wiodącym na świecie producentem silników. W zależności od rezystancji w systemie wentylacyjnym, wentylator może automatycznie zmieniać poziom wydajności. Automatyczny wybór optymalnej wydajności pozwala znacznie zaoszczędzić energię. Wirnik posiada pochylone do przodu łopatki. W celu osiągnięcia dokładnych charakterystyk, niskiego poziom hałasu i bezpiecznej pracy wentylatora, każde śmigło podczas montażu jest poddawane operacji wyważenia dynamicznego. Plastikowa obudowa do montażu podtynkowego w ścianie Montowana w ścianie w trakcie prac budowlanych. Obudowa wykonana jest z wysokiej jakości i wytrzymałego tworzywa ABS. Jest wyposażona w zawór zwrotny grawitacyjny i jest przystosowana do podłączenia dodatkowych kształtek do wentylacji drugiego pomieszczenia. Obudowa z tworzywa sztucznego do montażu na ścianie Wykonana z wysokiej jakości i wysokiej wytrzymałości tworzywa ABS, jest wyposażona w zawór zwrotny grawitacyjny. Hermetyczny zawór zwrotny W plastikowej obudowie znajduje się grawitacyjny zawór zwrotny, który zapobiega przedostawaniu się powietrza z szybu do pokoju, gdy wentylator jest wyłączony. Po włączeniu wentylatora powietrze jest odprowadzane bezpośrednio do szybu. 5

6 WENTYLATORY DO SYSTEMU JEDNORUROWEGO Wentylator odśrodkowy do wentylacji wywiewnej o wydajności do 150 m 3 /godz. Zastosowanie VNV-1 80 Wentylacja wielokondygnacyjnych budynków mieszkalnych i budynków użyteczności publicznej. W budynkach z systemem wentylacji jednorurowej. Montaż w kuchniach, łazienkach, węzłach sanitarnych, magazynach i innych pomieszczeniach gospodarczych. Instalowany jest w obudowie z tworzywa sztucznego. Przystosowany do pracy ciągłej lub okresowej Budowa Panel przedni wykonany jest z wysokiej jakości, wytrzymałego tworzywa ABS. Wyposażony jest w filtr poliestrowy, chroniący silnik i wirniki przed zanieczyszczeniami (klasa G4). Obrotowa przednia klapa pozwala ukryć nierówności montażu obudowy wentylatora. Montaż w obudowie za pomocą specjalnych zacisków, bez konieczności używania dodatkowych narzędzi. Konstrukcja wirnika pozwala zwiększyć wydajność wentylatora i żywotność silnika. Silnik Energooszczędny, ekonomiczny, 2- lub 3-biegowy. Automatyczne utrzymywanie stałego ciśnienia i zużycia powietrza w kanale. Łożyska kulkowe wydłużają żywotność silnika. W celu uzyskania dokładnych parametrów, niskiego poziom hałasu i bezpieczeństwa pracy wentylatora, każde śmigło jest poddawane wyważeniu. Modyfikacje i opcje VNV-1 80 T fwentylator jest wyposażony w timer. VNV-1 80 TR wentylator wyposażony jest w regulowany timer. VNV-1 80 wentylator jest wyposażony w przełącznik interwałowy. VNV-1 80 F wentylator wyposażony jest w czujnik optyczny. VNV-1 80 H wentylator jest wyposażony w czujnik wilgotności. VNV-2 80 wentylator z panelem przednim ze szlifowanego aluminium. VNV-2 80 Chrome Chrome - wentylator z panelem przednim ze zwierciadlanego aluminium. VNV-2 80 Gold wentylator z panelem przednim z aluminium anodowanym na kolor złoty. Ustawienia wentylatora Przełączanie prędkości odbywa się za pomocą zewnętrznego ręcznego przełącznika. Na przykład, P dla 3-biegowej i P dla 2-biegowej centrali wentylacyjnej (przełączniki dostarczane są osobno). Zamocowanie kratki przy montażu wentylatora wymaga regulacji kąta obrotu panelu przedniego względem obudowy, dzięki czemu niwelowane są niedokładności powstałe w trakcie montażu. Panel przedni może obracać się o 10. Charakterystyka opcji (dotyczy wyłącznie wentylatorów 2-biegowych) T z timerem: Wentylator przełączy się na maksymalny bieg ręcznie za pomocą zewnętrznego przełącznika, z opóźnieniem czasowym wynoszącym 50 sekund. Przełączanie do pozycji wyjściowej odbywa się za pomocą timera, czas wybiegu wynosi 6 min. Wentylator może pracować zarówno przy włączonym jak i wyłączonym na stałe trybie niskich biegów. TR z regulowanym timerem: Wentylator przełączy się na maksymalny bieg ręcznie za pomocą zewnętrznego przełącznika. Opóźnienie czasowe ustawia się za pomocą wewnętrznego przełącznika na wartość od 0 do 150 sekund. Czas wybiegu timera ustawia się za pomocą wewnętrznej regulacji na wartości od 2 do 30 minut. Wentylator może pracować zarówno przy włączonym jak i wyłączonym na stałe trybie niskich biegów. I Z przełącznikiem interwałowym: Wentylator pracuje przy okresowym włączaniu maksymalnego biegu. Przerwa pomiędzy uruchamianiem ustawiana jest za pomocą wewnętrznej regulacji na wartość od 0,5 do 15 godzin. Czas wybiegu wynosi 10 minut. Może być włączany ręcznie za pomocą zewnętrznego przełącznika, przy czym opóźnienie czasowe wynosi 50 sekund. Wentylator może pracować zarówno przy włączonym jak i wyłączonym na stałe trybie niskich biegów. F z czujnikiem optycznym: Wentylator włącza się na prędkość maksymalną przy włączeniu oświetlenia w pomieszczeniu z opóźnieniem czasowym wynoszącym 50s. Po zmniejszeniu poziomu oświetlenia poniżej artości progowej, czas wybiegu reguluje timer i czas ten ustawiany jest za pomocą wewnętrznej regulacji na wartość od 2 do 30 minut. Wentylator może pracować zarówno przy włączonym jak i wyłączonym na stałe trybie niskich biegów. H z czujnikiem wilgotności: Wentylator włącza się na maksymalną prędkość w przypadku gdy w pomieszczeniu jest podwyższony poziom wilgotności względnej. Wyłącza się w przypadku obniżenia się na stałe ustawionej wilgotności względnej, wynoszącej 10%. Próg wilgotności jest regulowany od 60% do 90%. Może być przymusowo włączony na maksymalną prędkość, przy czym opóźnienie czasowe wynosi 50 sekund, a czas wybiegu ustawia się za pomocą wewnętrznej regulacji na wartość od 2 do 30 minut. Wentylator może pracować zarówno przy włączonym jak i wyłączonym na stałe trybie niskich biegów. Struktura kodu VNV- panel frontowy 1 - płaski front z ABS 2 - płaski front z aluminium wydajność [m 3 /h] _ - 60/100/150 A - 35/60 B - 35/100 C - 35/60/100 D - 60/ opcje dodatkowe* T TR I F H kolor panelu frontowego _ - Biały Chrome - chrom Gold - złoty Obudowa podtynkowa * dla modeli dwubiegunowych 6

7 Licensed by Parametry aerodynamiczne VNV-1 80 VNV-1A 80 VNV-1B 80 VNV-1C 80 VNV-1D 80 Parametry techniczne Model VNV-1 80 VNV-1A 80 VNV-1B 80 VNV-1C 80 VNV-1D 80 Ilość biegów Napięcie V (50 Hz) Pobór mocy W 17/27/48 12/17 12/27 12/17/27 17/27 Prąd A 0,14/0,18/0,21 0,12/0,14 0,12/0,18 0,12/0,14/0,18 0,14/0,18 Podłączenie do sieci, mm 2 4x1,5 3x1,5 3x1,5 4x1,5 3x1,5 Maksymalne zużycie powietrza, m 3 /godz. 63/102/150 35/63 35/102 35/63/102 63/102 Częstotliwość obrotów, min /1830/ / / /1350/ /1830 Poziom natężenia dźwięku na odległości 3m, dba 30/35,2/43,7 26,6/30 26,6/35,2 26,6/30/35,2 30/35,2 Maks. temp. przepływającego powietrza, C Szczegółowa charakterystyka odzwierciedla duży potencjał wentylatorów VNV jeśli chodzi o ciśnienie przy zachowaniu stałego zużycia powietrza, pozwalając przy tym na pracę wielu wentylatorów na raz w jednym szybie wentylacyjnym: - przy 35 m 3 /godz. rzeczywiste ciśnienie wynosi do 270 Pa; - przy 60 m 3 /godz. rzeczywiste ciśnienie wynosi do 260 Pa; - przy 100 m 3 /h rzeczywiste ciśnienie wynosi do 220 Pa. Warianty wykonania paneli frontowych Biały (Tworzywo sztuczne) Metalik (srebrny) (Tworzywo sztuczne) Naturalne aluminium Naturalne aluminium (chrome) Naturalne aluminium (złoto) Wymiary Przykłady montażu Certyfikaty Obudowa wentylatora jest montowana na etapie prac budowlanych i jest podłączana do głównego pionu wentylacyjnego. Instalacja elektryczna do podłączenia modułu wentylatora (VNV -1 80) jest wyprowadzana przez specjalny otwór znajdujący się w obudowie. W celu ochrony obudowy przed kurzem i brudem jej zewnętrzną część zasłaniana jest ochronną klapą, która znajduje się w zestawie. Po zakończeniu prac remontowych klapa ochronna zostanie usunięta i w obudowie montowana jest centrala wentylacyjna (VNV-1 80), podłączana do wyprowadzonej instalacji elektrycznej. Wentylatory spełniają wymagania prawne dotyczące dokumentów bezpieczeństwa i kompatybilności elektromagnetycznej. 7

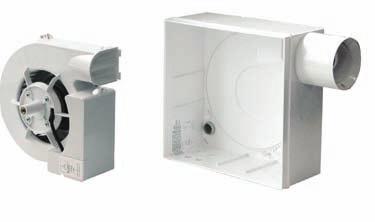

8 WENTYLATOR DO MONTAŻU PODTYNKOWEGO VNV-1 80 KV Odśrodkowy wentylator w obudowie do montażu podtynkowego przeznaczony do systemów jednorurowych o wydajności do 150 m 3 /h Zastosowanie Wentylator znajduje zastosowanie jako element jednorurowego systemu wentylacyjnego oraz wszędzie tam, gdzie występuje wysoki poziom wilgotności. Przeznaczony do montażu podtynkowego w ścianie, na etapie prac ogólnobudowlanych. Budowa Wentylator składa się z: obudowy wykonanej z ABS-u do montażu podtynkowego, jednostki wentylacyjnej, wyposażonej w króćce przyłączeniowe z zaworem zwrotnym, ułatwiające montaż w systemie wentylacyjnym, płaskiego panelu frontowego z tworzywa odpornego na działanie UV, filtra klasy G4 chroniącego silnik przed zanieczyszczeniami, łatwo dostępnego w przypadku konieczności jego wymiany, stałociśnieniowego silnika o dwóch lub trzech prędkościach, Silnik Ekonomiczny 2- lub 3-biegowy silnik na łożysku kulkowym o minimalnym zużyciu energii. Automatycznie utrzymuje ciśnienie i przepływ powietrza w kanale wentylacyjnym. Montaż w obudowie za pomocą specjalnych zacisków, bez konieczności dodatkowych narzędzi. W celu osiągnięcia dokładnych parametrów, niskiego poziom hałasu i bezpieczeństwa pracy wentylatora każde śmigło jest poddawanen wyważeniu. Modyfikacje i opcje VNV-1 80 KV T wentylator jest wyposażony w timer. VNV-1 80 KV TR wentylator wyposażony jest w regulowany timer. VNV-1 80 KV I wentylator jest wyposażony w przełącznik interwałowy. VNV-1 80 KV F wentylator wyposażony jest w czujnik optyczny. VNV-1 80 KV H wentylator jest wyposażony w czujnik wilgotności. VNV-2 80 KV wentylator z panelem przednim ze szlifowanego aluminium. VNV-2 80 KV Chrome wentylator z panelem przednim ze zwierciadlanego aluminium. VNV-2 80 KV Gold wentylator z panelem przednim z aluminium anodowanym na kolor złoty. Do jednoczesnej wentylacji dwóch pomieszczeń przewidziano w obudowie dodatkowe kształtki łączące (3 warianty podłączenia), umożliwiające podłączenie drugiego pomieszczenia do systemu wentylacyjnego. Ustawienia wentylatora Zmiana biegów odbywa się za pomocą zewnętrznego ręcznego przełącznika. Na przykład, P dla 3-biegowych wentylatorów i P dla 2-biegowych (przełączniki dostarczane są osobno). Charakterystyka opcji (dotyczy wyłącznie wentylatorów 2-biegowych) T z timerem: Wentylator przełączy się na maksymalny bieg ręcznie za pomocą zewnętrznego przełącznika, z opóźnieniem czasowym wynoszącym 50 sekund. Przełączanie do pozycji wyjściowej odbywa się za pomocą timera, czas wybiegu wynosi 6 min. Wentylator może pracować zarówno przy włączonym jak i wyłączonym na stałe trybie niskich biegów. TR z regulowanym timerem: Wentylator przełączy się na maksymalny bieg ręcznie za pomocą zewnętrznego przełącznika. Opóźnienie czasowe ustawia się za pomocą wewnętrznego przełącznika na wartość od 0 do 150 sekund. Czas wybiegu timera ustawia się za pomocą wewnętrznej regulacji na wartości od 2 do 30 minut. Wentylator może pracować zarówno przy włączonym jak i wyłączonym na stałe trybie niskich biegów. I Z przełącznikiem interwałowym: Wentylator pracuje przy okresowym włączaniu maksymalnego biegu. Przerwa pomiędzy uruchamianiem ustawiana jest za pomocą wewnętrznej regulacji na wartość od 0,5 do 15 godzin. Czas wybiegu wynosi 10 minut. Może być włączany ręcznie za pomocą zewnętrznego przełącznika, przy czym opóźnienie czasowe wynosi 50 sekund. Wentylator może pracować zarówno przy włączonym jak i wyłączonym na stałe trybie niskich biegów. F z czujnikiem optycznym: Wentylator włącza się na prędkość maksymalną przy włączeniu oświetlenia w pomieszczeniu z opóźnieniem czasowym wynoszącym 50s. Po zmniejszeniu poziomu oświetlenia poniżej artości progowej, czas wybiegu reguluje timer i czas ten ustawiany jest za pomocą wewnętrznej regulacji na wartość od 2 do 30 minut. Wentylator może pracować zarówno przy włączonym jak i wyłączonym na stałe trybie niskich biegów. H z czujnikiem wilgotności: Wentylator włącza się na maksymalną prędkość w przypadku gdy w pomieszczeniu jest podwyższony poziom wilgotności względnej. Wyłącza się w przypadku obniżenia się na stałe ustawionej wilgotności względnej, wynoszącej 10%. Próg wilgotności jest regulowany od 60% do 90%. Może być przymusowo włączony na maksymalną prędkość, przy czym opóźnienie czasowe wynosi 50 sekund, a czas wybiegu ustawia się za pomocą wewnętrznej regulacji na wartość od 2 do 30 minut. Wentylator może pracować zarówno przy włączonym jak i wyłączonym na stałe trybie niskich biegów. Struktura kodu VNV- panel frontowy 1 - płaski front z ABS 2 - płaski front z aluminium wydajność [m 3 /h] 80 KV _ - 60/100/150 A - 35/60 B - 35/100 C - 35/60/100 D - 60/100 * tylko dla modeli 2 biegunowych opcje dodatkowe* T TR I F H kolor panelu frontowego _ - Biały Chrome - chrom Gold - złoty 8

9 Licensed by Parametry aerodynamiczne VNV-1 80 KV VNV-1A 80 KV VNV-1B 80 KV VNV-1S 80 KV VNV-1D 80 KV Szczegółowa charakterystyka odzwierciedla duży potencjał wentylatorów VNV jeśli chodzi o ciśnienie przy zachowaniu stałego zużycia powietrza, pozwalając przy tym na pracę wielu wentylatorów na raz w jednym szybie wentylacyjnym:. - przy 35 m 3 /godz. rzeczywiste ciśnienie wynosi do 270 Pa; - przy 60 m 3 /godz. rzeczywiste ciśnienie wynosi do 260 Pa; - przy 100 m 3 /h rzeczywiste ciśnienie wynosi do 220 Pa. Parametry techniczne Model VNV-1 80 KV VNV-1B 80 KV VNV-1B 80 KV VNV-1S 80 KV VNV-1D 80 KV Ilość biegów Napięcie V (50 Hz) Pobór mocy W 17/27/48 12/17 12/27 12/17/27 17/27 Prąd A 0,14/0,18/0,21 0,12/0,14 0,12/0,18 0,12/0,14/0,18 0,14/0,18 Podłączenie do sieci, mm 2 4x1,5 3x1,5 3x1,5 4x1,5 3x1,5 Maksymalne zużycie powietrza, m 3 /godz. 63/102/150 35/63 35/102 35/63/102 63/102 Częstotliwość obrotów, min /1830/ / / /1350/ /1830 Poziom natężenia dźwięku na odległości 3m, dba 30/35,2/43,7 26,6/30 26,6/35,2 26,6/30/35,2 30/35,2 Maks. temp. przepływającego powietrza, C Warianty wykonania paneli frontowych Biały (Tworzywo sztuczne) Wymiary Metalik (srebrny) (Tworzywo sztuczne) Przykłady montażu Naturalne aluminium Naturalne aluminium (chrome) Naturalne aluminium (złoto) *Tylko dla wentylatora VN-1 80 i jego modyfikacji. Certyfikaty Obudowa wentylatora jest montowana na etapie prac budowlanych i jest podłączana do głównego pionu wentylacyjnego. Instalacja elektryczna do podłączenia modułu wentylatora (VNV -1 80) jest wyprowadzana przez specjalny otwór znajdujący się w obudowie. W celu ochrony obudowy przed kurzem i brudem jej zewnętrzną część zasłaniana jest ochronną klapą, która znajduje się w zestawie. Po zakończeniu prac remontowych klapa ochronna zostanie usunięta i w obudowie montowana jest centrala wentylacyjna (VNV-1 80), podłączana do wyprowadzonej instalacji elektrycznej. Wentylatory spełniają wymagania prawne dotyczące dokumentów bezpieczeństwa i kompatybilności elektromagnetycznej. 9

10 WENTYLATORY DO MONTAŻU NATYNKOWEGO VN-1 80 VN 80 Zastosowanie W budynkach z jednorurowym systemem wentylacyjnym Montaż w kuchniach, łazienkach, węzłach sanitarnych, magazynach i innych pomieszczeniach gospodarczych. Budowa Do montażu na ścianie Panel przedni i obudowa wykonane z wysokiej jakości wytrzymałego tworzywa ABS Wyposażony w plastikowy grawitacyjny zawór zwrotny Podłączony do głównego szybu wentylacyjnego za pomocą elastycznego przewodu. Średnica kształtki łączącej wynosi 80 mm. Silnik Ekonomiczny 2- lub 3-biegowy silnik na łożysku kulkowym o minimalnym zużyciu energii. Automatycznie utrzymuje ciśnienie i przepływ powietrza w kanale wentylacyjnym. W celu osiągnięcia dokładnych parametrów, niskiego poziom hałasu i bezpieczeństwa pracy wentylatora każde śmigło jest poddawane wyważeniu. Modyfikacje i opcje VN-1 80 T / VN 80 T wentylatory wyposażone w timer. VN-1 80 TR / VN 80 TR wentylatory wyposażony w regulowany timer VN-1 80 I / VN 80 I wentylatory wyposażone w przełącznik interwałowy. VN-1 80 F / VN 80 F wentylatory wyposażone w czujnik optyczny. VN-1 80 H / VN 80 H fwentylatory wyposażone w czujnik wilgotności. VN-2 80 wentylator z panelem przednim ze szlifowanego aluminium. VN-2 80 Chrome wentylator z panelem przednim ze zwierciadlanego aluminium. VN-2 80 Gold wentylator z panelem przednim z aluminium anodowanym na kolor złoty. Ustawienia wentylatora Zmiana biegów odbywa się za pomocą zewnętrznego ręcznego przełącznika. Na przykład, P dla 3-biegowych wentylatorów i P dla 2-biegowych (przełączniki dostarczane są osobno). Z tworzywa sztucznego o wydajności do 150 m 3 /godz. Charakterystyka opcji (dotyczy wyłącznie wentylatorów 2-biegowych) T z timerem: Wentylator przełączy się na maksymalny bieg ręcznie za pomocą zewnętrznego przełącznika, z opóźnieniem czasowym wynoszącym 50 sekund. Przełączanie do pozycji wyjściowej odbywa się za pomocą timera, czas wybiegu wynosi 6 min. Wentylator może pracować zarówno przy włączonym jak i wyłączonym na stałe trybie niskich biegów. TR z regulowanym timerem: Wentylator przełączy się na maksymalny bieg ręcznie za pomocą zewnętrznego przełącznika. Opóźnienie czasowe ustawia się za pomocą wewnętrznego przełącznika na wartość od 0 do 150 sekund. Czas wybiegu timera ustawia się za pomocą wewnętrznej regulacji na wartości od 2 do 30 minut. Wentylator może pracować zarówno przy włączonym jak i wyłączonym na stałe trybie niskich biegów. I Z przełącznikiem interwałowym: Wentylator pracuje przy okresowym włączaniu maksymalnego biegu. Przerwa pomiędzy uruchamianiem ustawiana jest za pomocą wewnętrznej regulacji na wartość od 0,5 do 15 godzin. Czas wybiegu wynosi 10 minut. Może być włączany ręcznie za pomocą zewnętrznego przełącznika, przy czym opóźnienie czasowe wynosi 50 sekund. Wentylator może pracować zarówno przy włączonym jak i wyłączonym na stałe trybie niskich biegów. F z czujnikiem optycznym: Wentylator włącza się na prędkość maksymalną przy włączeniu oświetlenia w pomieszczeniu z opóźnieniem czasowym wynoszącym 50s. Po zmniejszeniu poziomu oświetlenia poniżej artości progowej, czas wybiegu reguluje timer i czas ten ustawiany jest za pomocą wewnętrznej regulacji na wartość od 2 do 30 minut. Wentylator może pracować zarówno przy włączonym jak i wyłączonym na stałe trybie niskich biegów. H z czujnikiem wilgotności: Wentylator włącza się na maksymalną prędkość w przypadku gdy w pomieszczeniu jest podwyższony poziom wilgotności względnej. Wyłącza się w przypadku obniżenia się na stałe ustawionej wilgotności względnej, wynoszącej 10%. Próg wilgotności jest regulowany od 60% do 90%. Może być przymusowo włączony na maksymalną prędkość, przy czym opóźnienie czasowe wynosi 50 sekund, a czas wybiegu ustawia się za pomocą wewnętrznej regulacji na wartość od 2 do 30 minut. Wentylator może pracować zarówno przy włączonym jak i wyłączonym na stałe trybie niskich biegów. Struktura kodu VN- panel frontowy 1 - płaski front z ABS 2 - płaski front z aluminium wydajność [m 3 /h] _ - 60/100/150 A - 35/60 B - 35/100 C - 35/60/100 D - 60/ opcje dodatkowe* T TR I F H kolor panelu frontowego _ - Biały Chrome - chrom Gold - złoty * tylko dla modeli 2 biegunowych 10

11 Licensed by Parametry aerodynamiczne VN-1 80 / VN 80 VN-1A 80 / VN-A 80 VN-1B 80 / VN-B 80 VN-1S 80 / VN-S 80 VN-1D 80 / VN-D 80 Szczegółowa charakterystyka odzwierciedla duży potencjał wentylatorów VNV jeśli chodzi o ciśnienie przy zachowaniu stałego zużycia powietrza, pozwalając przy tym na pracę wielu wentylatorów na raz w jednym szybie wentylacyjnym:. - przy 35 m 3 /godz. rzeczywiste ciśnienie wynosi do 270 Pa; - przy 60 m 3 /godz. rzeczywiste ciśnienie wynosi do 260 Pa; - przy 100 m 3 /h rzeczywiste ciśnienie wynosi do 220 Pa. Parametry techniczne Model VN-1 80 VN 80 VN-1A 80 VN-A 80 VN-1B 80 VN-B 80 VN-1S 80 VN-S 80 Ilość biegów VN-1D 80 VN-D 80 Napięcie V (50 Hz) Pobór mocy W 17/27/48 12/17 12/27 12/17/27 17/27 Prąd A 0,14/0,18/0,21 0,12/0,14 0,12/0,18 0,12/0,14/0,18 0,14/0,18 Podłączenie do sieci, mm 2 4x1,5 3x1,5 3x1,5 4x1,5 3x1,5 Maksymalne zużycie powietrza, m 3 /godz. 63/102/150 35/63 35/102 35/63/102 63/102 Częstotliwość obrotów, min /1830/ / / /1350/ /1830 Poziom natężenia dźwięku na odległości 3m, dba 30/35,2/43,7 26,6/30 26,6/35,2 26,6/30/35,2 30/35,2 Maks. temp. przepływającego powietrza, C Warianty wykonania paneli frontowych* Biały (Tworzywo sztuczne) Naturalne aluminium Metalik (srebrny) (Tworzywo sztuczne) Naturalne aluminium (chrome) Naturalne aluminium (złoto) *Tylko dla wentylatora VN-1 80 i jego modyfikacji. Wymiary Przykłady montażu Certyfikaty Wentylatory spełniają wymagania prawne dotyczące dokumentów bezpieczeństwa i kompatybilności elektromagnetycznej. 11

12 AKCESORIA KV 80 Obudowa do montażu z tworzywa sztucznego do wentylatora odśrodkowego VNV-1 80 Zastosowanie Obudowy do montażu wentylatora odśrodkowego serii VNV-1 80 W budynkach z systemem wentylacji jednorurowej. Montaż w kuchniach, łazienkach, węzłach sanitarnych, magazynach i innych pomieszczeniach gospodarczych Budowa KV 80 Montaż na ścianie podczas prac budowlanych. Nie jest ognioochronna. Wykonana z wysokiej jakości i wytrzymałego tworzywa ABS. Wyposażona grawitacyjny zawór zwrotny z tworzywa sztucznego. Podłączany do głównego szybu wentylacyjnego za pomocą elastycznego przewodu powietrza Średnica kształtki łączącej wynosi 80 mm. Posiada klapę ochronną do ochrony obudowy przed brudem i pyłem podczas prac budowlanych i wykończeniowych w pomieszczeniach. W przypadku wentylacji dwóch pomieszczeń jednocześnie możliwe jest zainstalowanie dodatkowych kształtek przy pomocy perforacji obudowy. W tym przypadku wykorzystuje się zestaw do wentylacji drugiego pomieszczenia. Do podłączenia dodatkowej kształtki należy wyjąć zatyczkę w obudowie. Odpowiednie ułożenie zaworu zwrotnego Króciec przyłączeniowy Przykład montażu Wymiary KV 80 12

13 Licensed by Nazwa Opis Przewody elastyczny aluminiowy Ø 80 Przewody Typu Flex Ø 80 System elastycznych przewodów wentylacyjnych do systemu wentylacji pomieszczeń mieszkalnych i przemysłowych. Przewody te mają postać zwiniętej w spiralę taśmy aluminiowej, połączonej na mocny zamek. Zalety: niewielki ciężar, łatwość cięcia przy pomocy prostego narzędzia, wyższa wytrzymałość połączeń, wyższa odporność termiczna i chemiczna System elastycznych przewodów wentylacyjnych odpornych na temperaturę do instalacji nawiewno-wywiewnej wentylacji. Kanały te są wykonane ze stali nierdzewnej lub stali galwanizowanej, mają wysoką odporność termiczną i antykorozyjną. Opaska zaciskowa Ø 80 Służy do mocowania elastycznych przewodów do kształtek wentylatora. Wykonany ze stali nierdzewnej, co zapewnia wysoką odporność antykorozyjną. Wyposażony w wygodny mechanizm zamka ze stali ocynkowanej. Przełączniki obrotów wentylatora: P , P Stosuje się go w 2-biegowym (P ) i 3-biegowym wentylatorze (P ) i służy do przełączania prędkości obrotowej wentylatora i wyboru optymalnego tryb pracy. Przełączniki obrotów wentylatora: P2-5,0 P3-5,0 Stosuje się go w 2-biegowym (P2-5,0) i 3-biegowym wentylatorze (P3-5,0) do przełączania prędkości obrotowej wentylatora i wyboru optymalnego trybu pracy. Króciec P 80 Przeznaczony do podłączenia przewodu wychodzącego z drugiego pomieszczenia do plastikowej obudowy KV 80. Kratki wentylacyjne drzwiowe MV Przeznaczone do stosowania w pomieszczeniach wewnętrznych mieszkalnych i przemysłowych. Montowane w drzwiach dla swobodnej cyrkulacji powietrza między sąsiednimi pomieszczeniami. Wykonane są z wysokiej jakości tworzywa sztucznego lub metalu i są dostępne w różnych rozmiarach i kolorach. Filtr powietrza Służy do zabezpieczenia silnika i wirnik przed wnikaniem zanieczyszczeń zawartych w powietrzu. Stosuje się wymienny element filtrujący wykonany z poliestru. Klasa filtracji - G4. Nawiewnik okienny P 400 Akustyczny pasywny element nawiewny do montażu w ramach okiennych. Wysokoefektywny przepływ świeżego powietrza przy zamkniętym oknie. Płynna regulacja przepływu powietrza. Nawiewnik ścienny PS 100, PS 101, PS 102 Mechanicznie regulowany element nawiewny do wentylacji nawiewnej. Montowany na zewnętrznej ścianie budynku. Zapewnia filtrację napływającego powietrza. Wbudowany regulator pozwala zmieniać objętość świeżego powietrza lub całkowicie zamknąć kanał wentylacyjny. Plastikowy reduktor 110 Do przejścia z Ø80 na Ø100 Wspornik Wentylator dachowy VKH/VKV Uchwyt montażowy do montażu obudowy wentylatora do ścian lub sufitów. Konstrukcja uchwytu zapewnia wysoką niezawodność i łatwość użytkowania. Wyposażony w podłużne otwory do precyzyjnego wyrównania z obudową wentylatora. Stosowany z obudową KV 80. Montowany na dachu i przeznaczony do wyrzutu powietrza z instalacji wentylacyjnej. Zestaw dla dwóch pomieszczeń Służy on do organizacji instalacji wentylacyjnej jednocześnie dla dwóch pomieszczeń. Składa się on z kratki MV 100 V, przewodu powietrza aluminiowego 80/3, reduktora 110 i kształtki P80 (tylko dla obudowy z tworzywa sztucznego KV 80). 13

14 SCHEMAT KALKULACYJNY WYMIARÓW SZYBÓW WENTYLACYJNYCH W BUDOWNICTWIE WIELOKONDYGNACYJNYM Na poniższych wykresach przedstawiono zależność rozmiaru szybu wentylacyjnego od ilości pięter w budynkach wielokondygnacyjnych z jednorurowym systemem wentylacyjnym. 60 m 3 /h Jeden wentylator na pion Ilość kondygnacji [szt.] Średnica szybu wentylacyjnego [mm] 60 m 3 /h Dwa wentylatory na pion Ilość kondygnacji [szt.] Średnica szybu wentylacyjnego [mm] 14 Jeden wentylator na pion

15 Ilość kondygnacji [szt.] Licensed by 100 m 3 /h Średnica szybu wentylacyjnego [mm] Jeden wentylator na pion Ilość kondygnacji [szt.] Średnica szybu wentylacyjnego [mm] 100 m 3 /h Dwa wentylatory na pion Ilość kondygnacji [szt.] Średnica szybu wentylacyjnego [mm] 15

16 SCHEMATY PODŁĄCZEŃ ELEKTRYCZNYCH Podłączenie podstawowych modeli wentylatorów 3-biegowych Schemat 1 Schemat 2 VNV-1 80 VNV-1 80 KV VN-1 80 VN 80 VNV-1C 80 VNV-1C 80 KV VN-1C 80 VN-C 80 Wentylator przy pomocy zewnętrznego przełącznika S (na przykład P ) może być ręcznie włączony na jeden z pożądanych biegów lub może zostać wyłączony. Wentylator przy pomocy zewnętrznego przełącznika S (na przykład P ) może być ręcznie przełączony na dowolny bieg z 3 możliwych, przy czym oświetlenie w pomieszczeniu włącza się równolegle, lub może zostać wyłączony, a wówczas oświetlenie w pomieszczeniu zostanie wyłączone. Wentylator nie może być włączony bez oświetlenia i na odwrót. Podłączenie podstawowych 2- biegowych modeli wentylatorów Schemat 3 Schemat 4 Schemat 5 VNV-1(A,B,D) 80 VNV-1(A,B,D) 80 KV VN-1(A,B,D) 80 VN-(A,B,D) 80 Wentylator przy pomocy zewnętrznego przełącznika S (np. P ) może być ręcznie włączony na jeden z 2 biegów lub może być wyłączony. Wentylator przy pomocy zewnętrznego przełącznika S (np P ) można ręcznie przełączyć jeden z 2 dostępnych biegów, wówczas oświetlenie pomieszczenia się włącza lub można go wyłączyć i wtedy oświetlenie w pomieszczeniu równolegle się wyłącza. Wentylator nie może być włączony bez oświetlenia i na odwrót. Wentylator pracuje stale na 1 lub 2 biegu. Zmiana biegów odbywa się przy pomocy przełącznika SW. Podłączenie modeli 2-biegowych wentylatora z timerem (T), regu lowanym timerem (TR) lub przełącznikiem interwałowym (I)) Schemat 6 Z timera (T) i regulowany timer (TR): Wentylator z timerem T, lub regulowanym timerem TR pracuje stale na pierwszym biegu przy zamkniętym przełączniku SB lub jest wyłączony, gdy ten jest otwarty. Przy pomocy przełącznika S1 ręcznie, równolegle z oświetleniem w pomieszczeniu, można włączyć wentylator na 2 bieg, przy czym opóźnienie czasowe przy zmianie na 2 bieg wyniesie dla (T) - 50 s, a dla (TP) od 0 do 150 sekund. Po wyłączeniu przełącznika S1 oświetlenie w pomieszczeniu zgaśnie, a wentylator będzie nadal pracować tak długo jak zostało to zaprogramowane za pomocą timera: dla (T) - 6 minut, dla (TP) od 2 do 30 minut, po czym automatycznie przełączy się na pierwszy bieg lub się wyłączy. VNV-1(A,B,D) 80 (T, TR, I) VNV-1(A,B,D) 80 KV (T, TR, I) VN-1(A,B,D) 80 (T, TR, I) VN-(A,B,D) 80 (T, TR, I) Z przełącznikiem interwałowym (I): Wentylator z wyłącznikiem interwałowym (I) pracuje stale na pierwszym biegu przy zamkniętym przełączniku SB lub jest wyłączony przy otwartym. W ręcznie ustawionym interwale wynoszącym od 0,5 do 15 godzin wentylator okresowo przełącza się na 2 bieg. Czas pracy na 2 biegu wynosi 10 minut. Za pomocą przełącznika S1 ręcznie można ręcznie, równolegle z oświetleniem włączyć wentylator na 2 bieg, przy tym opóźnienie czasowe zmiany biegu wynosi 50 sekund. Po wyłączeniu S1 światło w pomieszczeniu zgaśnie a wentylator wróci do pracy w trybie interwałowym. 16

17 Licensed by Podłączenie dwubiegowych modeli wentylatora z czujnikiem optycznym (F) Schemat 7 Schemat 8 VNV-1(A,B,D) 80 F VNV-1(A,B,D) 80 KV F VN-1(A,B,D) 80 F VN-(A,B,D) 80 F W fazie wyjściowej wentylator jest wyłączony. Po włączeniu oświetlenia w pomieszczeniu, wentylator przy pomocy czujnika optycznego zacznie pracować na 2 biegu. Opóźnienie czasowe zmiany na 2 bieg wynosi 50 sekund. Po wyłączeniu oświetlenia wentylator będzie pracował przez czas zaprogramowany przy użyciu timera od 2 do 30 min., po czym automatycznie się wyłączy. Bieg pierwszy w tym schemacie nie zadziałał. Wentylator pracuje stale na pierwszym biegu przy zamkniętym przełączniku SB a jest wyłączony przy otwartym. Przy włączeniu oświetlenia w pomieszczeniu wentylator za pomocą czujnika optycznego zaczyna pracować na 2 biegu. Opóźnienie czasowe zmiany biegu wynosi 2 do 50 sekund. Po wyłączeniu oświetlenia wentylator będzie dalej pracował przez czas zaprogramowany przy użyciu timera od 2 do 30 min., po czym automatycznie przełączy się na 1 bieg lub wyłączy się. Podłączenie dwubiegowych modeli wentylatora z czujnikiem wilgotności (H) Schemat 9 Schemat 10 VNV-1(А,B,D) 80 H VNV-1(A,B,D) 80 KV H VN-1(A,B,D) 80 H VN-(A,B,D) 80 H Wentylator pracuje na pierwszym biegu przy zamkniętym wyłączniku SB i jest wyłączony przy otwartym. Gdy poziom wilgotności względnej w pomieszczeniu się podnosi, wentylator automatycznie przełącza się na 2 bieg i pracuje tak do czasu obniżenia zawartości wilgoci do odpowiedniego poziomu Schemat 11 Wentylator pracuje stale na pierwszym biegu. Przy wyższych poziomach wilgotności względnej w pomieszczeniu wentylator automatycznie przełącza się na bieg 2 pracuje tak do czasu obniżenia zawartości wilgoci do odpowiedniego poziomu. Dodatkowo za pomocą przełącznika S1 można ręcznie włączyć wentylator na 2 bieg równolegle z oświetleniem pomieszczenia. Opóźnienie czasowe przy zmianie na 2 bieg wynosi do 50 sekund Schemat 12 Wentylator pracuje na pierwszym biegu przy włączonym w pomieszczeniu oświetleniu (za pomocą przełącznika S1) lub jest wyłączony przy wyłączonym oświetleniu. Gdy poziom wilgotności względnej w pomieszczeniu się podnosi, wentylator automatycznie przełącza się na 2 bieg i pracuje tak do czasu obniżenia wilgotności do odpowiedniego poziomu, niezależnie od położenia przełącznika S1. W fazie wyjściowej wentylator jest wyłączony. Gdy poziom wilgotności względnej w pomieszczeniu się podniesie, wentylator automatycznie przełączy się na 2 bieg i pracuje tak do czasu obniżenia wilgotności do odpowiedniego poziomu. Dodatkowo za pomocą przełącznika S1 można ręcznie włączyć wentylator na 2 bieg równolegle z oświetleniem pomieszczenia. Przy czym opóźnienie czasowe przy zmianie na 2 bieg wynosi do 50 sekund. Pierwszy bieg w danym schemacie nie zadziała. 17

18 PRZYKŁADOWY PROJEKT INSTALACJI WENTYLACJI OPARTEJ NA SYSTEMIE JEDNORUROWYM Odśrodkowy wentylator do montażu podtynkowego VNV-1-80KV W nowoczesnych domach mieszkalnych szczególną uwagę należy zwrócić na organizację wymiany powietrza. Problemów z wentylacją, które są następstwem stosowania hermetycznie zamykanych okien, nie można rozwiązać za pomocą dawnych środków technicznych, które były ukierunkowane na dopływ powietrza z zewnątrz poprzez liczne szczeliny w oknach. Jakikolwiek by nie był przekrój kanału wentylacyjnego w kuchni czy w łazience, nie zadziała cyrkulacja powietrza, jeśli nie zapewnimy jego dopływ z zewnątrz. W mieszkaniach budynków wielokondygnacyjnych typowych dla miast wentylację można zorganizować w oparciu o poniższy przykład. Mechaniczne systemy wentylacyjne z naturalnym dopływem powietrza projektowane są na bazie wentylatorów wyciągowych zainstalowanych w kuchni, łazience i WC. Dopływ powietrza odbywa się przez okno lub dzięki zamontowanym na ścianie lub w oknach nawiewnikom. Świeże powietrze dostaje się do pomieszczeń mieszkalnych (sypialnia, pokój dzienny). W miarę jego zanieczyszczenia powietrze Nawiewnik okienny Nawiewnik przezścienny przedostaje się poprzez drzwi wewnętrzne mieszkania do łazienki, WC i kuchni, skąd zostaje usunięte poprzez wentylatory wyciągowe Wentylator serii VNV podtynkowy w obudowie z tworzywa sztucznego 2. Wentylator serii VN montowany na ścianie 3. Wentylator dachowy serii VKH/VKV 4. Kratka montowana na ścianie serii MV Nawiewniki montowane na ścianie PS 100, PS 101, PS Kratki wentylacyjne drzwiowe MV 430/2, MV 450/2 7. Nawiewniki okienne 8. Kanał wentylacyjny typu Spiro Kanał wentylacyjny typu Flex 10. Zawór przeciwpożarowy

19 Licensed by Dział Handlowy VENTS GROUP Sp. z o.o. Oddział w Żorach Żory ul. Sosnowa 23 tel , fax biuro.zory@vents-group.pl zamowienia.zory@vents-group.pl Piotr Słoma Dyrektor Oddziału w Żorach, Zastępca Dyrektora Handlowego GSM p.sloma@vents-group.pl Marek Michnik Kierownik Działu Obsługi Inwestycji, Zastępca Dyrektora Oddziału GSM m.michnik@vents-group.pl dział imię i nazwisko stanowisko telefon adres A Tomasz Winiecki Dyrektor Regionalny t.winiecki@vents-group.pl A I Michał Rogalka Konsultant ds. Rynku Wentylacji m.rogalka@vents-group.pl A II Andrzej Suszek Konsultant ds. Rynku Wentylacji a.suszek@vents-group.pl A Marzena Szymik Opiekun Regionu m.szymik@vents-group.pl B Piotr Krzemień Dyrektor Regionalny p.krzemien@vents-group.pl B III Łukasz Prusiński Konsultant ds. Rynku Wentylacji l.prusinski@vents-group.pl B IV Paweł Tomczak Konsultant ds. Rynku Wentylacji p.tomczak@vents-group.pl B V Paweł Winiarek Doradca Techniczno-Handlowy p.winiarek@vents-group.pl B Anna Wencel Opiekun Regionu a.wencel@vents-group.pl C Tomasz Tenerowcz Dyrektor Regionalny t.tenerowicz@vents-group.pl C VI Tomasz Szczygieł Konsultant ds. Rynku Wentylacji t.szczygiel@vents-group.pl VII/ C z0viii VIII Dariusz Ćwiek Konsultant ds. Rynku Wentylacji d.cwiek@vents-group.pl C VIII Kamil Cimek Doradca Techniczno-Handlowy k.cimek@vents-group.pl C Marta Macionczyk Opiekun Regionu m.macionczyk@vents-group.pl D Marcin Tomczyk Dyrektor Regionalny m.tomczyk@vents-group.pl D IX Paweł Mazik Konsultant ds. Rynku Wentylacji p.mazik@vents-group.pl D X Krzysztof Barczuk Doradca Techniczno-Handlowy k.barczuk@vents-group.pl D XI Tomasz Psiuk Konsultant ds. Rynku Wentylacji t.psiuk@vents-group.pl D Beata Kozik Opiekun Regionu b.kozik@vents-group.pl Modularne systemy wentylacyjno-klimatyzacyjne AirVENTS Łukasz Gabryszak Product Manager tel , l.gabryszak@vents-group.pl VENTS GROUP Sp. z o.o Poznań, ul. 28 Czerwca 1956 r

20 Licensed by Wentylacja profesjonalna Podane właściwości produktów zostały przedstawione w celach informacyjnych i nie stanowi oferty w myśl przepisów prawa handlowego. Vents Group Sp. z o.o. nie ponosi żadnej odpowiedzialności za błędy powstałe w procesie publikacji i zastrzega sobie prawo do zmiany parametrów technicznych z powodów konstrukcyjnych bądź handlowych bez uprzedzenia. 01/
