SPECYFIKACJA TECHNICZNA ROZBUDOWA I PRZEBUDOWA KOMPLEKSU OBIEKTÓW BUDOWLANYCH DOMU POMOCY SPOŁECZNEJ W ZOCHCINKU CZĘŚĆ OGÓLNA

Transkrypt

1

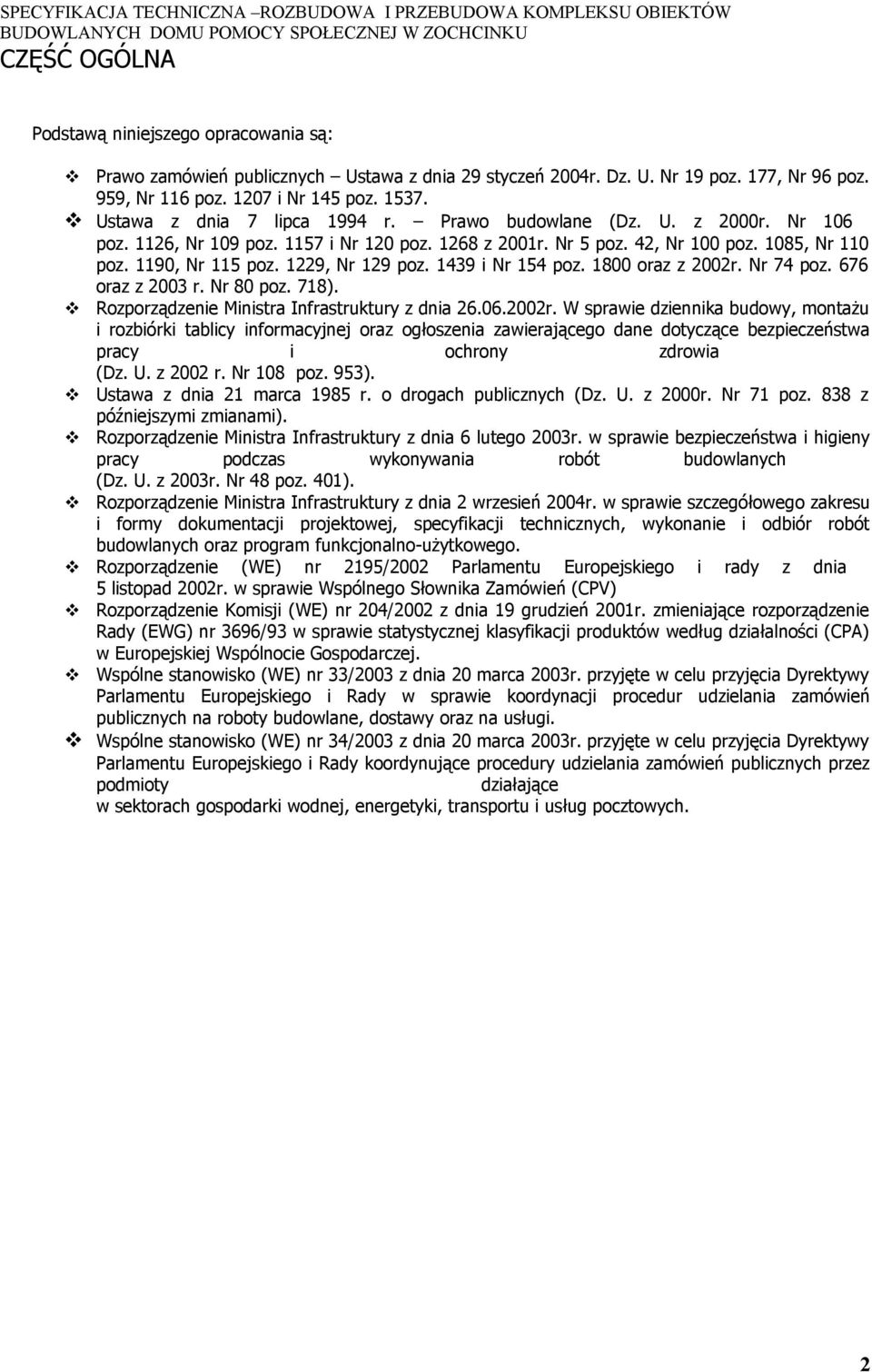

2 CZĘŚĆ OGÓLNA Podstawą niniejszego opracowania są: Prawo zamówień publicznych Ustawa z dnia 29 styczeń 2004r. Dz. U. Nr 19 poz. 177, Nr 96 poz. 959, Nr 116 poz i Nr 145 poz Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2000r. Nr 106 poz. 1126, Nr 109 poz i Nr 120 poz z 2001r. Nr 5 poz. 42, Nr 100 poz. 1085, Nr 110 poz. 1190, Nr 115 poz. 1229, Nr 129 poz i Nr 154 poz oraz z 2002r. Nr 74 poz. 676 oraz z 2003 r. Nr 80 poz. 718). Rozporządzenie Ministra Infrastruktury z dnia r. W sprawie dziennika budowy, montażu i rozbiórki tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. z 2002 r. Nr 108 poz. 953). Ustawa z dnia 21 marca 1985 r. o drogach publicznych (Dz. U. z 2000r. Nr 71 poz. 838 z późniejszymi zmianami). Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003r. Nr 48 poz. 401). Rozporządzenie Ministra Infrastruktury z dnia 2 wrzesień 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych, wykonanie i odbiór robót budowlanych oraz program funkcjonalno-użytkowego. Rozporządzenie (WE) nr 2195/2002 Parlamentu Europejskiego i rady z dnia 5 listopad 2002r. w sprawie Wspólnego Słownika Zamówień (CPV) Rozporządzenie Komisji (WE) nr 204/2002 z dnia 19 grudzień 2001r. zmieniające rozporządzenie Rady (EWG) nr 3696/93 w sprawie statystycznej klasyfikacji produktów według działalności (CPA) w Europejskiej Wspólnocie Gospodarczej. Wspólne stanowisko (WE) nr 33/2003 z dnia 20 marca 2003r. przyjęte w celu przyjęcia Dyrektywy Parlamentu Europejskiego i Rady w sprawie koordynacji procedur udzielania zamówień publicznych na roboty budowlane, dostawy oraz na usługi. Wspólne stanowisko (WE) nr 34/2003 z dnia 20 marca 2003r. przyjęte w celu przyjęcia Dyrektywy Parlamentu Europejskiego i Rady koordynujące procedury udzielania zamówień publicznych przez podmioty działające w sektorach gospodarki wodnej, energetyki, transportu i usług pocztowych. 2

3 l. WSTĘP Przedmiot Specyfikacji Technicznej. Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót budowlano-montażowych, instalacyjnych związanych z rozbudową i przebudową kompleksu obiektów budowlanych Domu Pomocy Społecznej w Zochcinku Zakres stosowania specyfikacji technicznej. Specyfikacja techniczna jest jednym z dokumentów niezbędnych przy udzielaniu zamówień publicznych i stanowi zbiór wymagań w zakresie sposobu wykonywania robót budowlanych, obejmujący w szczególności wymagania właściwości materiałów, wymagania dotyczące sposobu wykonania i oceny prawidłowości wykonania poszczególnych robót Zakres robót objętych Specyfikacją Techniczną. Ustalenia zawarte w niniejszej specyfikacji obejmują wymagania ogólne dotyczące realizacji robót kreślenia podstawowe Dziennik budowy - opatrzony pieczęcią Zamawiającego zeszyt, z ponumerowanymi stronami, służący do notowania wydarzeń zaistniałych w czasie wykonywania zadania budowlanego, rejestrowania dokonywanych robót, przekazywania poleceń i zaleceń oraz korespondencji pomiędzy Zamawiającym, Wykonawcą a Projektantem. Kierownik budowy - osoba wyznaczona przez Wykonawcę, upoważniona do kierowania robotami i reprezentacji w sprawie realizacji przedmiotu umowy. kosztorys ofertowy - kalkulacja ceny oferty. Materiały - wszelkie tworzywa i produkty, niezbędne do wykonywania robót, zgodne z dokumentacją projektowo - kosztorysową, zaakceptowane przez Zamawiającego Polecenie Zamawiającego - wszelkie polecenia przekazywane Wykonawcy przez przedstawiciela Zamawiającego w formie pisemnej, dotyczące sposobu realizacji robót lub innych spraw. Projektant - uprawniona osoba prawna lub fizyczna będąca autorem dokumentacji projektowej Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz ich zgodność z dokumentacją projektową, specyfikacją techniczną i poleceniami Zamawiającego Przekazanie placu budowy. Zamawiający w terminie określonym w umowie przekaże Wykonawcy plac budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, dziennik budowy oraz co najmniej po dwa egzemplarze projektu budowlanego. Po przekazaniu placu budowy Wykonawca odtworzy i utrwali osie oraz punkty główne obiektu i budowli. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu punktów pomiarowych do chwili odbioru końcowego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt Dokumentacja projektowa. Wykonawca otrzyma od Zamawiającego, co najmniej dwa egzemplarze projektu budowlanego. Dokumentacja ta zawierać będzie rysunki, obliczenia i dokumenty zgodne z wykazem podanym w 3

4 szczegółowych warunkach umowy. Dokumentację powykonawczą, projekt organizacji zaplecza, projekty organizacji robót oraz projekty deskowań i rusztowań sporządzi Wykonawca na własny koszt Zgodność robót z dokumentacją projektową i specyfikacją techniczną. Dokumentacja projektowa, specyfikacja techniczna oraz dodatkowe dokumenty przekazane Wykonawcy przez zamawiającego stanowią część umowy, a wymagania wyszczególnione choćby w jednym z nich są obowiązujące dla Wykonawcy tak jakby były w całej dokumentacji. W przypadku rozbieżności w ustaleniach w poszczególnych dokumentach obowiązuje kolejność ich ważności wymieniona w umowie. Wykonawca nie może wykorzystywać błędów lub opuszczeń w dokumentach przetargowych, a o ich wykryciu należy powiadomić Zamawiającego, który dokona odpowiednich zmian i poprawek. W przypadku rozbieżności, opis wymiarów jest ważniejszy od odczytu ze skali rysunków. Wszystkie wykonywane roboty oraz dostarczone materiały muszą być zgodne z dokumentacją projektową i specyfikacją techniczną. Dane określone w dokumentacji projektowej i specyfikacji technicznej powinny być uważane za wielkości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału. Cechy materiałów i elementów obiektów i budowli powinny być jednorodne i wykazywać bliską zgodność z określonymi wymaganiami, a rozrzuty ich cech nie powinny przekraczać dopuszczalnego przedziału tolerancji. Jeżeli przedział tolerancji nie został określony w dokumentacji projektowej lub specyfikacji technicznej to należy przyjąć tolerancje akceptowane zwyczajowo dla danego rodzaju robót. W przypadku, gdy materiały lub roboty nie są w pełni zgodne z dokumentacją projektową lub specyfikacją techniczną i wpłynęło to niezadowalająco na jakość budowli lub obiektu, to takie materiały i roboty nie zostaną akceptowane przez Zamawiającego. W takiej sytuacji elementy obiektu lub budowli powinny być niezwłocznie rozebrane i zastąpione innymi na koszt Wykonawcy. l.5.4. Zabezpieczenie placu budowy. Wykonawca jest zobowiązany zabezpieczyć plac budowy zgodnie z wytycznymi ujętymi w zaakceptowanym przez Zamawiającego projekcie organizacji placu zaplecza i robót. Wykonawca dostarczy, zainstaluje i będzie utrzymywać tymczasowe urządzenia zabezpieczające w tym: ogrodzenia, poręcze, schody i pomosty, oświetlenie, wygrodzenie stref, tablice ostrzegawcze, dozorców i wszelkie inne środki niezbędne do ochrony robót, ludzi i sprzętu. Koszt zabezpieczenia i dozorowania placu budowy nie podlega odrębnej zapłacie i przyjmuje się, że jest włączony w cenę za przedmiot umowy Ochrona środowiska w czasie wykonywania robót. Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. Powinny zostać podjęte odpowiednie środki zabezpieczające przed:- zanieczyszczeniami zbiorników i cieków wodnych pyłami, paliwami, olejami, materiałami bitumicznymi, chemikaliami oraz innymi szkodliwymi substancjami, - przekroczeniem norm zanieczyszczenia powietrza pyłami i gazami, - przekroczeniem norm hałasu, - możliwością powstania pożaru. Opłaty i kary za przekroczenie w trakcie realizacji norm określonych odpowiednimi przepisami ochrony środowiska obciążają Wykonawcę robót. Wody powierzchniowe i gruntowe nie mogą być zanieczyszczane w czasie robót Ochrona przeciwpożarowa. 4

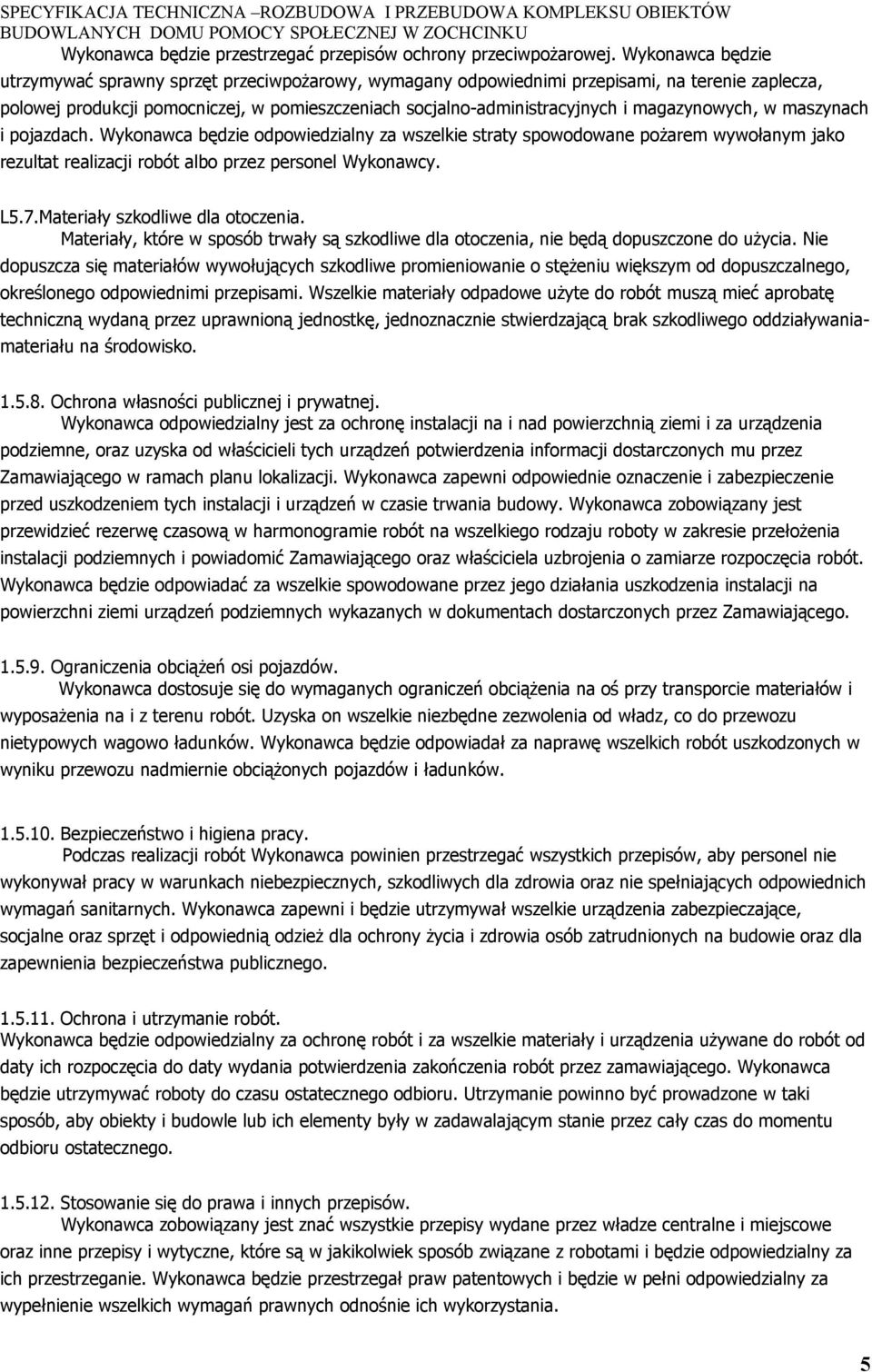

5 Wykonawca będzie przestrzegać przepisów ochrony przeciwpożarowej. Wykonawca będzie utrzymywać sprawny sprzęt przeciwpożarowy, wymagany odpowiednimi przepisami, na terenie zaplecza, polowej produkcji pomocniczej, w pomieszczeniach socjalno-administracyjnych i magazynowych, w maszynach i pojazdach. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji robót albo przez personel Wykonawcy. L5.7.Materiały szkodliwe dla otoczenia. Materiały, które w sposób trwały są szkodliwe dla otoczenia, nie będą dopuszczone do użycia. Nie dopuszcza się materiałów wywołujących szkodliwe promieniowanie o stężeniu większym od dopuszczalnego, określonego odpowiednimi przepisami. Wszelkie materiały odpadowe użyte do robót muszą mieć aprobatę techniczną wydaną przez uprawnioną jednostkę, jednoznacznie stwierdzającą brak szkodliwego oddziaływania- materiału na środowisko Ochrona własności publicznej i prywatnej. Wykonawca odpowiedzialny jest za ochronę instalacji na i nad powierzchnią ziemi i za urządzenia podziemne, oraz uzyska od właścicieli tych urządzeń potwierdzenia informacji dostarczonych mu przez Zamawiającego w ramach planu lokalizacji. Wykonawca zapewni odpowiednie oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. Wykonawca zobowiązany jest przewidzieć rezerwę czasową w harmonogramie robót na wszelkiego rodzaju roboty w zakresie przełożenia instalacji podziemnych i powiadomić Zamawiającego oraz właściciela uzbrojenia o zamiarze rozpoczęcia robót. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania uszkodzenia instalacji na powierzchni ziemi urządzeń podziemnych wykazanych w dokumentach dostarczonych przez Zamawiającego Ograniczenia obciążeń osi pojazdów. Wykonawca dostosuje się do wymaganych ograniczeń obciążenia na oś przy transporcie materiałów i wyposażenia na i z terenu robót. Uzyska on wszelkie niezbędne zezwolenia od władz, co do przewozu nietypowych wagowo ładunków. Wykonawca będzie odpowiadał za naprawę wszelkich robót uszkodzonych w wyniku przewozu nadmiernie obciążonych pojazdów i ładunków Bezpieczeństwo i higiena pracy. Podczas realizacji robót Wykonawca powinien przestrzegać wszystkich przepisów, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego Ochrona i utrzymanie robót. Wykonawca będzie odpowiedzialny za ochronę robót i za wszelkie materiały i urządzenia używane do robót od daty ich rozpoczęcia do daty wydania potwierdzenia zakończenia robót przez zamawiającego. Wykonawca będzie utrzymywać roboty do czasu ostatecznego odbioru. Utrzymanie powinno być prowadzone w taki sposób, aby obiekty i budowle lub ich elementy były w zadawalającym stanie przez cały czas do momentu odbioru ostatecznego Stosowanie się do prawa i innych przepisów. Wykonawca zobowiązany jest znać wszystkie przepisy wydane przez władze centralne i miejscowe oraz inne przepisy i wytyczne, które są w jakikolwiek sposób związane z robotami i będzie odpowiedzialny za ich przestrzeganie. Wykonawca będzie przestrzegał praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie ich wykorzystania. 5

6 Równoważność norm i przepisów prawnych. Gdziekolwiek powołane są konkretne normy lub przepisy, które spełniać mają materiały, sprzęt i inne dostarczone towary, oraz wykonane i zadane roboty, będą obowiązywać postanowienia najnowszego wydania lub poprawionego wydania norm i przepisów, o ile w dokumentach nie postanowiono inaczej. Mogą być również stosowane inne odpowiednie normy i przepisy zapewniające zasadniczo równy lub wyższy poziom wykonania, pod warunkiem wcześniej ich akceptacji przez Zamawiającego Nazwy i kody robót budowlanych objętych przedmiotem zamówienia: Lp. Nazwa Grupa robót Klasa robót Kategoria robot 1. Roboty w zakresie burzenia Roboty murarskie Konstrukcje z betonu zbrojonego Pokrywanie podłóg i ścian Budowa konstrukcji hydrotechnicznych 6. Roboty w zakresie pokryć i konstrukcji dachowych Ogólne roboty budowlane związane z budową rurociągów Malowanie budynków Roboty w zakresie stolarki budowlanej Tynkowanie Roboty w zakresie kształtowania terenu Roboty w zakresie przygotowania terenu, roboty ziemne Wznoszenie ogrodzeń Ścieżki rowerowe Parkingi Roboty instalacyjne hydrauliczne Instalacje centr. ogrzewania Roboty instalacyjne kanalizacyjne Roboty w zakresie dróg Roboty w zakresie burzenia Roboty w zakresie budowy wodociągów i odpr. ścieków 22. o Roboty instalacyjne elektryczne Roboty budowlane w zakresie mostowych przejść dla pieszych 24. Roboty w zakresie zagospodarowania terenu

7 25. Instalowanie systemów alarmowych i anten Instalowanie przeciwpożarowych systemów alarmowych Roboty budowlane w zakresie rurociągów do odprowadzania wody burzowej 28. Roboty w zakresie stabilizacji gruntu MATERIAŁY 2.1. Źródła uzyskania materiałów. Materiały przeznaczone do wykonywania przedmiotu umowy muszą pochodzić od takich wytwórców i producentów, aby w sposób ciągły spełniały wymagania specyfikacji technicznej i dokumentacji projektowej Pozyskiwanie materiałów miejscowych. Dokumentacja projektowa nie uniemożliwia pozyskiwania materiałów miejscowych dla robót Przechowywanie i składowanie materiałów. Wykonawca zapewni, aby tymczasowo składowane materiały, do ich wbudowania były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwość do robót. Miejsca czasowego składowania materiałów będą zlokalizowane w obrębie terenu budowy lub poza terenem budowy w miejscach zorganizowanych przez Wykonawcę Wariantowe stosowanie materiałów. Jeżeli dokumentacja projektowa przewiduje możliwość wariantowego zastosowania rodzaju materiałów w wykonywanych robotach. Wykonawca powiadomi zamawiającego o swoim zamierzeniu, co najmniej 3 tygodnie przed użyciem materiału lub w okresie dłuższym, jeśli będzie to wymagane dla badań prowadzonych przez Zamawiającego. Wybrany i zaakceptowany rodzaj materiału nie może być później zmieniony bez zgody Zamawiającego. 3. SPRZĘT Wykonawca zobowiązany jest do użycia takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Liczba i wydajność sprzętu będzie gwarantować prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej, warunkach umowy. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonywania robót ma być utrzymany w dobrym stanie technicznym i gotowości do pracy. Będzie on zgodny z normami ochrony środowiska, przepisami dotyczącymi jego użytkowania oraz przepisami BHP. 4. TRANSPORT Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpływaj ą niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów. Liczba środków transportu będzie zapewniać prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej i w terminie przewidzianym umowa. Przy ruchu po drogach publicznych pojazdy będą spełniać wymagania dotyczące przepisów ruchu drogowego. Wykonawca będzie na bieżąco i na własny koszt usuwać wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych i dojazdach do budowy. 5. WYKONYWANIE ROBÓT 7

8 5.1. Ogólne zasady wykonywania robót. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z warunkami umowy oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją projektową, wymaganiami specyfikacji technicznej, projektem organizacji robót. Wykonawca ponosi odpowiedzialność za dokładne wytyczenie w terenie i wyznaczenie wysokości wszystkich elementów robót zgodnie z wymiarami i rzędnymi określonymi w dokumentacji projektowej lub przekazanymi na piśmie przez Zamawiającego. Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę w wytyczeniu i wyznaczeniu robót zostaną, jeśli wymagać tego będzie Zamawiający poprawione przez Wykonawcę na własny koszt. Sprawdzenie wytyczenia robót lub wyznaczenia wysokości przez Zamawiającego nie zwalnia Wykonawcy od odpowiedzialności za ich prawidłowość Współpraca Zamawiającego i Wykonawcy. Zamawiający będzie podejmował decyzje w sprawach związanych z interpretacją dokumentacji projektowej i specyfikacji technicznej oraz dotyczących akceptacji wypełniania warunków umowy przez Wykonawcę. Jest on również upoważniony do kontroli wszystkich robót i kontroli materiałów dostarczonych na budowę lub na niej produkowanych. Zamawiający powiadomi Wykonawcę o wykrytych wadach i odrzuci wszystkie te materiały i roboty, które nie spełniają wymagań jakościowych określonych w dokumentacji projektowej i specyfikacji technicznej. Polecenia Zamawiającego powinny być wykonywane nie później niż w czasie przez niego wyznaczonym, po ich otrzymaniu pod groźbą zatrzymania robót. Skutki z tego tytułu ponosi Wykonawca. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Kontrola i zasady kontroli jakości robót. Celem kontroli robót jest takie sterowanie ich przygotowaniem i wykonaniem, aby osiągnąć założoną jakość robót. Wykonawca jest odpowiedzialny za pełną kontrolę oraz jakość materiałów. Wykonawca musi przeprowadzać pomiary, próby z częstotliwością zapewniającą stwierdzenie, że roboty wykonano zgodnie z wymaganiami zawartymi w dokumentacji technicznej, specyfikacji robót oraz warunkami technicznymi wykonania i odbioru robót budowlano-montażowch. Minimalne wymagania, co do zakresu prób i ich częstotliwość są określone w normach i wytycznych. Pomiary i próby muszą być prowadzone zgodnie z wymaganiami norm. W przypadku, gdy normy nie obejmują jakiegokolwiek badania stosować można wytyczne krajowe lub inne procedury akceptowane przez Zamawiającego. Po wykonaniu pomiaru i prób wykonawca przedstawi na piśmie ich wyniki Zamawiającemu Certyfikaty i deklaracje. Zamawiający może dopuścić do użycia tylko te materiały, które posiadają: - certyfikat na znak bezpieczeństwa wskazujący, że zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych, - deklarację zgodności lub certyfikat zgodności z: - Polską Normą, lub - Aprobatą techniczną, w przypadku wyrobów, dla których nie ustanowiono PN, jeżeli nie są objęte certyfikacją określoną powyżej i które spełniaj ą wymogi specyfikacji. W przypadku materiałów dla których w/w dokumenty nie są wymagane^ każda partia dostarczona do robót będzie posiadać dokumenty określające w sposób jednoznaczny jej cechy. Produkty przemysłowe muszą posiadać w/w dokumenty wydane przez producenta. Jakiekolwiek materiały, które nie spełniają tych wymagań będą odrzucone. Wszystkie w/w dokumenty należy przedstawić zamawiającemu Dokumenty budowy. Dziennik Budowy -jest dokumentem prawnym obowiązującym Zamawiającego i Wykonawcę w okresie od przekazania Wykonawcy placu budowy do końca okresu gwarancyjnego. Załączone do dziennika budowy 8

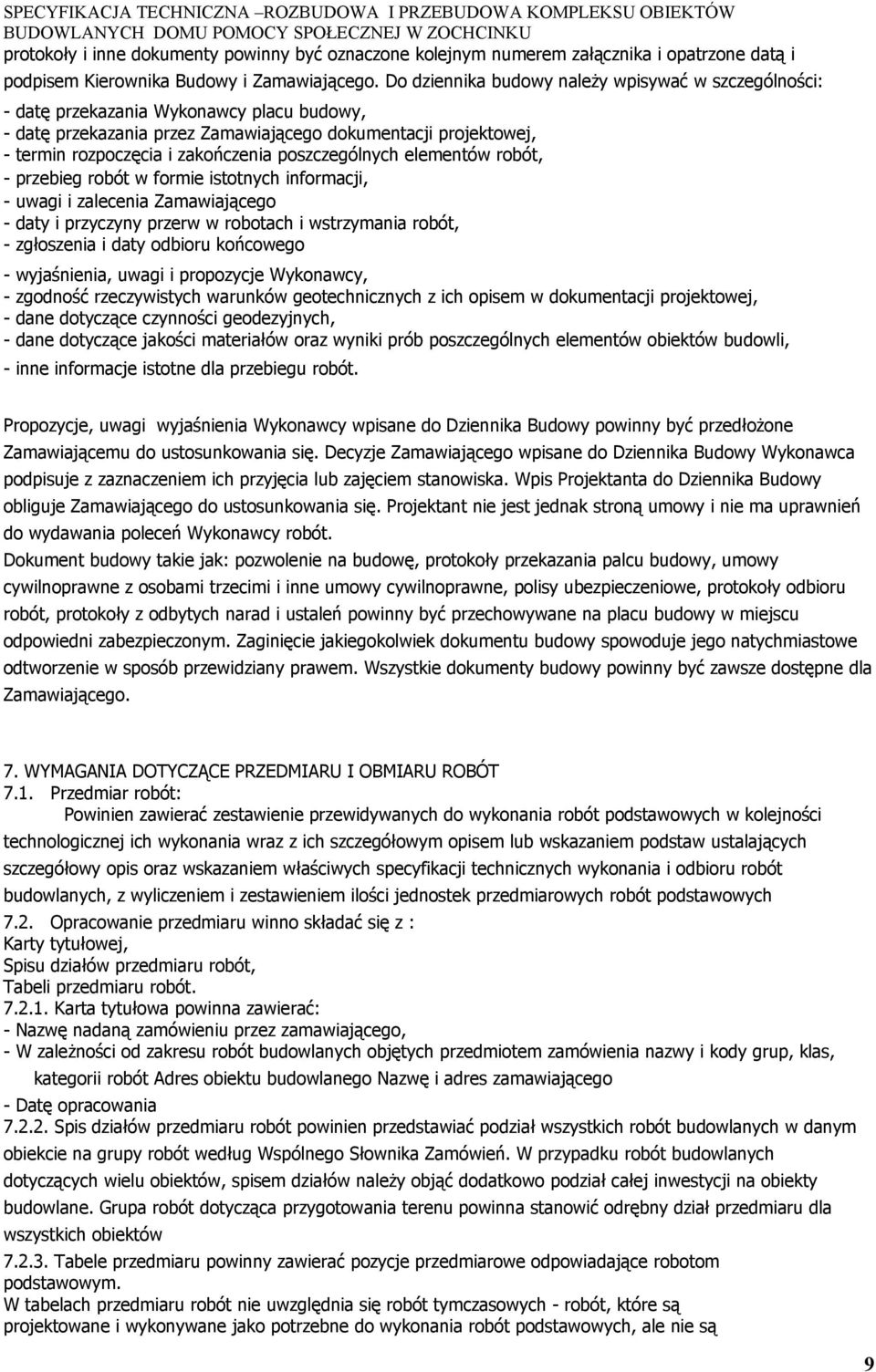

9 protokoły i inne dokumenty powinny być oznaczone kolejnym numerem załącznika i opatrzone datą i podpisem Kierownika Budowy i Zamawiającego. Do dziennika budowy należy wpisywać w szczególności: - datę przekazania Wykonawcy placu budowy, - datę przekazania przez Zamawiającego dokumentacji projektowej, - termin rozpoczęcia i zakończenia poszczególnych elementów robót, - przebieg robót w formie istotnych informacji, - uwagi i zalecenia Zamawiającego - daty i przyczyny przerw w robotach i wstrzymania robót, - zgłoszenia i daty odbioru końcowego - wyjaśnienia, uwagi i propozycje Wykonawcy, - zgodność rzeczywistych warunków geotechnicznych z ich opisem w dokumentacji projektowej, - dane dotyczące czynności geodezyjnych, - dane dotyczące jakości materiałów oraz wyniki prób poszczególnych elementów obiektów budowli, - inne informacje istotne dla przebiegu robót. Propozycje, uwagi wyjaśnienia Wykonawcy wpisane do Dziennika Budowy powinny być przedłożone Zamawiającemu do ustosunkowania się. Decyzje Zamawiającego wpisane do Dziennika Budowy Wykonawca podpisuje z zaznaczeniem ich przyjęcia lub zajęciem stanowiska. Wpis Projektanta do Dziennika Budowy obliguje Zamawiającego do ustosunkowania się. Projektant nie jest jednak stroną umowy i nie ma uprawnień do wydawania poleceń Wykonawcy robót. Dokument budowy takie jak: pozwolenie na budowę, protokoły przekazania palcu budowy, umowy cywilnoprawne z osobami trzecimi i inne umowy cywilnoprawne, polisy ubezpieczeniowe, protokoły odbioru robót, protokoły z odbytych narad i ustaleń powinny być przechowywane na placu budowy w miejscu odpowiedni zabezpieczonym. Zaginięcie jakiegokolwiek dokumentu budowy spowoduje jego natychmiastowe odtworzenie w sposób przewidziany prawem. Wszystkie dokumenty budowy powinny być zawsze dostępne dla Zamawiającego. 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT 7.1. Przedmiar robót: Powinien zawierać zestawienie przewidywanych do wykonania robót podstawowych w kolejności technologicznej ich wykonania wraz z ich szczegółowym opisem lub wskazaniem podstaw ustalających szczegółowy opis oraz wskazaniem właściwych specyfikacji technicznych wykonania i odbioru robót budowlanych, z wyliczeniem i zestawieniem ilości jednostek przedmiarowych robót podstawowych 7.2. Opracowanie przedmiaru winno składać się z : Karty tytułowej, Spisu działów przedmiaru robót, Tabeli przedmiaru robót Karta tytułowa powinna zawierać: - Nazwę nadaną zamówieniu przez zamawiającego, - W zależności od zakresu robót budowlanych objętych przedmiotem zamówienia nazwy i kody grup, klas, kategorii robót Adres obiektu budowlanego Nazwę i adres zamawiającego - Datę opracowania Spis działów przedmiaru robót powinien przedstawiać podział wszystkich robót budowlanych w danym obiekcie na grupy robót według Wspólnego Słownika Zamówień. W przypadku robót budowlanych dotyczących wielu obiektów, spisem działów należy objąć dodatkowo podział całej inwestycji na obiekty budowlane. Grupa robót dotycząca przygotowania terenu powinna stanowić odrębny dział przedmiaru dla wszystkich obiektów Tabele przedmiaru powinny zawierać pozycje przedmiarowe odpowiadające robotom podstawowym. W tabelach przedmiaru robót nie uwzględnia się robót tymczasowych - robót, które są projektowane i wykonywane jako potrzebne do wykonania robót podstawowych, ale nie są 9

10 przekazywane zamawiającemu i są usuwane po wykonaniu robót podstawowych, z wyłączeniem przypadków, gdy istni ej ą uzasadnione podstawy do ich odrębnego rozliczania Dla każdej pozycji przedmiaru robót należy podać następujące informacje: - Numer pozycji przedmiaru, Kod pozycji przedmiaru, - Numer specyfikacji technicznej wykonania i odbioru robót budowlanych, zawierającej wymagania dla danej pozycji przedmiaru, - Nazwę i opis pozycji przedmiaru oraz obliczenia jednostek miary dla pozycji przedmiarowej, - Jednostkę miary, której dotyczy pozycja przedmiaru, Ilość jednostek miary pozycji przedmiaru. Ilość jednostek miary podane w przedmiarze powinny być wyliczone na podstawie rysunków w dokumentacji projektowej, wyłącznie w sposób zgodny z zasadami podanymi w specyfikacjach technicznych wykonania i odbioru robót budowlanych 7.4. Obmiar robót powinien być opracowany według zasad obowiązujących przy sporządzaniu przedmiaru robót. 8. ODBIÓR ROBÓT 8.1. Rodzaje odbiorów robót: W zależności od ustaleń zawartych w specyfikacji technicznej, roboty podlegają następującym etapom odbioru, dokonanym przez Zamawiającego przy udziale Wykonawcy: a) odbiór końcowy b odbiór pogwarancyjny 8.1. Odbiór końcowy. Odbiór końcowy robót polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót oraz gotowość do odbioru końcowego powinna być stwierdzona przez Kierownika Budowy wpisem do dziennika Budowy z bezzwłocznym powiadomieniem na piśmie o tym fakcie Zamawiającego. Odbiór końcowy powinien nastąpić w terminach ustalonych w warunkach umowy, licząc od dnia potwierdzenia przez Zamawiającego zakończenia robót i przyjęcia dokumentów odbiorowych. Odbioru końcowego dokonuje komisja wyznaczona przez Zamawiającego w obecności Zamawiającego i Wykonawcy. Komisja odbierająca roboty dokonuje ich oceny jakości na podstawie przedłożonych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodności robót z dokumentacją projektową i specyfikacją techniczną. W toku odbioru końcowego komisja zapoznaje się z realizacją ustaleń przyjętych w trakcie wykonywania robót, zwłaszcza w okresie wykonywania robót uzupełniających i poprawkowych. W przypadkach niewykonania wyznaczonych robót poprawkowych lub uzupełniających, komisja przerywa swoje czynności i ustala nowy termin odbioru końcowego. W przypadku stwierdzenia przez komisję, że jakość robót w poszczególnych elementach i asortymentach nieznacznie odbiega od wymagań dokumentacji technicznej i specyfikacji technicznej, komisja dokonuje potrąceń. Dokumenty odbioru końcowego. Podstawowym dokumentem do dokonania odbioru końcowego jest protokół odbioru robót sporządzony w/g wzoru ustalonego przez Zamawiającego. Do odbioru końcowego Wykonawca jest zobowiązany przygotować następujące dokumenty:,, - dokumentacja powykonawcza z naniesionymi zmianami - geodezyjną inwentaryzację powykonawczą obiektów i budowli oraz uzbrojenia podziemnego, - rysunki i dokumentacje na wykonanie robót sieciowych oraz protokoły odbioru i przekazania tych robót i elementów właścicielom urządzeń, - Dziennik Budowy, - deklarację zgodności lub certyfikaty zgodności wbudowanych materiałów zgodnych z programem zapewnienia jakości i specyfikacją techniczną, - karty gwarancyjne poszczególnych obiektów, budowli i urządzeń, - kopię mapy zasadniczej powstałej w wyniku geodezyjnej inwentaryzacji powykonawczej. 10

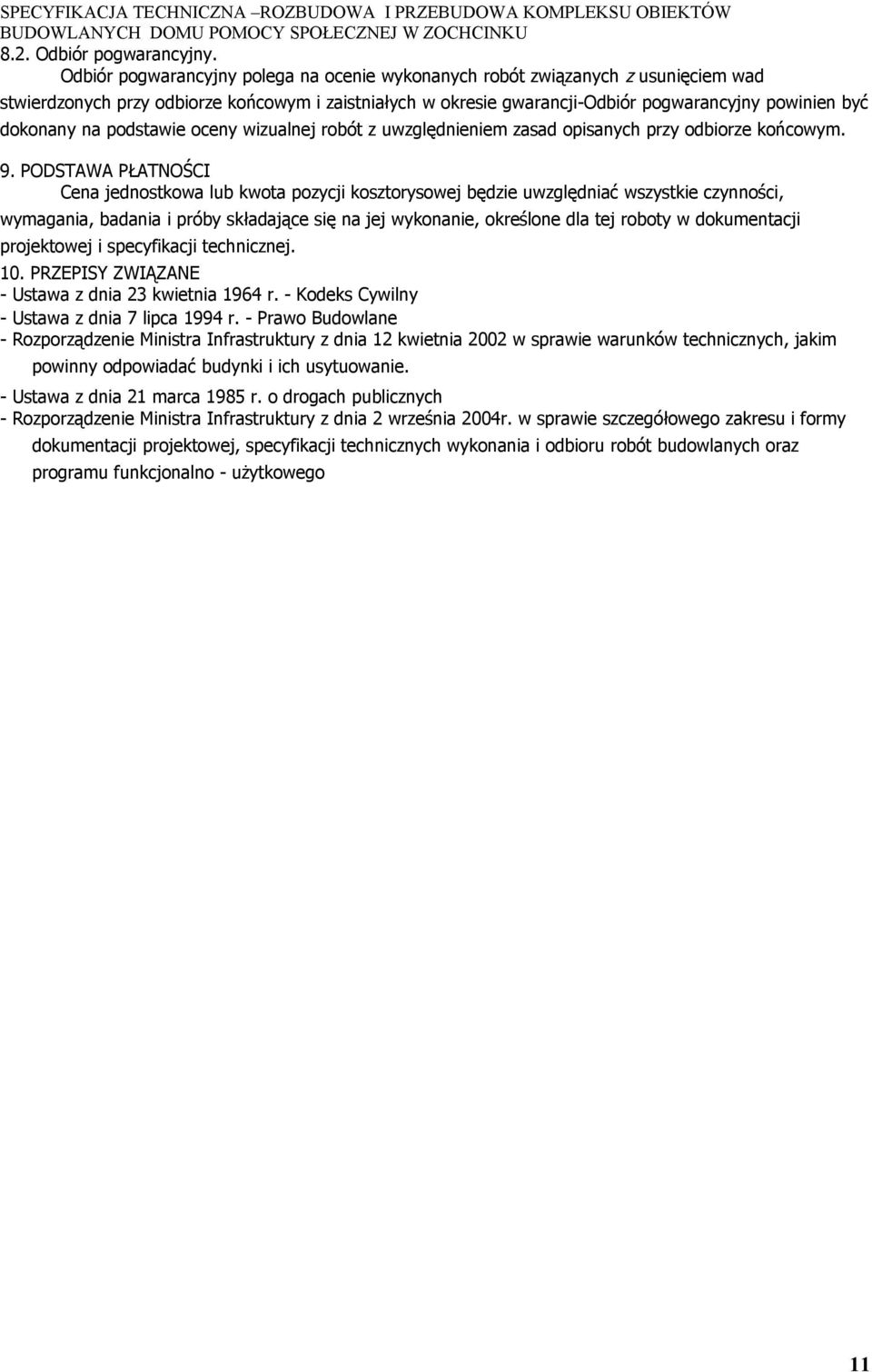

11 8.2. Odbiór pogwarancyjny. Odbiór pogwarancyjny polega na ocenie wykonanych robót związanych z usunięciem wad stwierdzonych przy odbiorze końcowym i zaistniałych w okresie gwarancji-odbiór pogwarancyjny powinien być dokonany na podstawie oceny wizualnej robót z uwzględnieniem zasad opisanych przy odbiorze końcowym. 9. PODSTAWA PŁATNOŚCI Cena jednostkowa lub kwota pozycji kosztorysowej będzie uwzględniać wszystkie czynności, wymagania, badania i próby składające się na jej wykonanie, określone dla tej roboty w dokumentacji projektowej i specyfikacji technicznej. 10. PRZEPISY ZWIĄZANE - Ustawa z dnia 23 kwietnia 1964 r. - Kodeks Cywilny - Ustawa z dnia 7 lipca 1994 r. - Prawo Budowlane - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. - Ustawa z dnia 21 marca 1985 r. o drogach publicznych - Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - użytkowego 11

12 ROBOTY BUDOWLANE l. WSTĘP 1.1 Przedmiot Specyfikacji Technicznej. Przedmiotem specyfikacji technicznej są wymagania dotyczące wykonania i odbioru prac rozbiórkowych, robót budowlano-montażowych związanych z z rozbudową i przebudową kompleksu obiektów budowlanych Domu Pomocy Społecznej w Zochcinku Zakres robót Ustalenia zawarte w niniejszej specyfikacji obejmują wymagania dotyczące realizacji robót budowlanych: -rozbiórkowych -konstrukcji żelbetowych; - robót murarskich - wykonania dachu konstrukcji i pokrycia, - robót wykończeniowych wewnętrznych i zewnętrznych - zagospodarowania terenu - ogrodzenia - parkingi i ścieżki rowerowe - roboty stabilizacji gruntu 1.3. Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz ich zgodność z dokumentacją projektową, specyfikacją techniczną i poleceniami Zamawiającego. Pozostałe warunki dotyczące robót podano w części ogólnej specyfikacji Warunki wykonania robót rozbiórkowych Przed przystąpieniem do robót rozbiórkowych Wykonawca powinien rozeznać sposób podparcia elementów nośnych budynku I. OPIS POSZCZEGÓLNYCH ROBÓT SEGMENT B 1. Wyburzenie istniejących ścianek działowych gr 12 cm Rozbiórka od góry ilość rozbiórek według projektu. Wykonanie nowych ścianek działowych z cegły dziurawki gr 12 cm na zaprawie cementowo-wapiennej M 5. Posadowienie ścianek na pogrubionej wylewce pod ścianki, z chudego betonu gr 20 cm z zastosowaniem izolacji poziomej 1 x folia między wylewką a ścianą. Sklepienia nad otworami drzwiowymi żelbetowe zbrojenie 4 fi 12. Wykucie nowych otworów w ścianach nośnych poprzedzonych wykonaniem sklepień typu L 19 (nadproża). Następnie po wykonaniu nadproży należy wykuć otwór drzwiowy. Zamurowanie niektórych otworów okiennych lub drzwiowych pustakami ceramicznymi i cegłą K 2 i K 1 (nawiązane do istniejącej grubości muru) 2.Wykonanie nowych posadzek Przed rozpoczęciem należy skuć istniejące posadzki wraz z podbudową i wykonać nowe. W pokojach pobytu dziennego panele podłogowe złoty dąb ścieralności AC 5 Ułożonych na podkładzie zgodnie z zaleceniem producenta. Listwy przyścienne z PCV lub drewnoppoodobne koloru zbliżonego do paneli. W pomieszczeniach: łazienki 12

13 przedpokoju i aneksach kuchennych płytki terrakota szlifowane antypoślizgowe na fugę gr 1,5 mm, kolor w odcieniu beżowym Płytki ułożone na kleju CM 11 w łazience z dodatkiem środków wodoszczelnych i przeciwwilgociowych. Cokoliki przyścienne w przedpokoju i kuchni z płytki glazurowanej jak na ścianie wysokości minimum 10 cm. Uwaga płytki ścienne i cokoliki zlicowane z tynkiem Posadzki na tarasach wykonać nowe z płytek lastrykowych na kleju CM 17. Przygotować nowe podłoże z betony B 20 Płytki wykonać ze spadkiem od ściany 2% 3.Remont i wykonanie tynków wewnętrznych Po rozbiórce ścian działowych należy uzupełnić tynki do klasy III, na nowych ściankach działowych wykonać tynki wewnętrzne gładkie cementowo-wapienne kl. III. Na zamurowanych otworach i wykutych otworach wykonać tynki kl. III. W łazienkach ściany wyłożone glazurą na wysokość 2,00 m od posadki kolor płytek odcień jasnego brązu, płytki kl. I, klej CM 11. W aneksach kuchennych płytki wyłożone fartuchy w obrębie zlewozmywaka i między segmentem kuchennym (między szafkami wiszącymi a stojącymi, kolo płytek w odcieniu jasnego beżu. Kl. I na kleju CM Wymiana stolarki okiennej i drzwiowej Stolarkę okienną i drzwi balkonowe projektuje się z PCV, ościeże sześcio komorowe, szyba potrójna o współczynniku U=1,0 W/M2K. Szyba wewnętrzna i zewnętrzna w każdym oknie bezpieczna P 2. Kolor stolarki złoty dąb obustronny. Stolarka zamontowana na piankę i kołki. Okna uchylno rozwieralno-uchylne z mikrowentylacją Drzwi wewnętrzne płytowe, drewniane, ościeża drewniane kolor ciemny brąz 5.Projektuje się ocieplenie budynku styropianem twardości EPS 15 na felc grubości 10 cm na kleju CM 11 i kołki. Siatka na kleju od zewnętrz, klej zewnętrzny kl. I. Struktura zewnętrzna tynk syntetyczny kolor jasny bezowy Przy tarasach na wysokość 50 cm od tarasu płytka elewacyjna kolor brązowy na kleju CM Wykonanie zadaszenia z poliwęglanu nad tarasem Konstrukcja do zadaszenia metalowa ocynkowana, przytwierdzenie do tarasu śrubami fi 12 oraz wkucie do ściany. Poliwęglan leksan dwukomorowy. Zadaszenie w kształcie łuku konstrukcja stalowa mocowana, spawami lub skręcana. Odprowadzenie wód opadowych z zadaszeń rurami fi 6 cm na teren działki inwestora. Montaż poliwęglanu zgodnie z zaleceniami producenta. Kolor poliwęglanu w odcieni błękitu. 7.Wykonanie parapetów wewnętrznych i zewnętrznych Parapety wewnętrzne projektuje się z tworzywa sztucznego konglomerat kolor jasny gr 2,5 cm. ( Biała Marianna) Parapety zewnętrzne metalowe kolor ceglasty. 13

14 8.Wymiana instalacji centralnego ogrzewania Istniejące rury metalowe wymienić na miedziane podtynkowe o tych samych parametrach przepływowych, oraz wymienić grzejniki na aluminiowe powlekane o tych samych parametrach grzewczych. Kolor grzejników kość słoniowa. 9. Malowanie konstrukcji dachowej i pokrycia dachowego i wymiana obróbek blacharskich rynien i rur spustowych. Malowanie konstrukcji farbami antykorozyjnymi malowanie podwójne, malowanie pokrycia dachowego farbami zewnętrznymi do pokryć dachowych kolor ceglasty podwójne malowanie. Powyższe malowanie wykonać zgodnie z zaleceniem producenta farb. Obróbki blacharskie, wykonać z blachy gładkiej kolor ceglasty, rynny i rury spustowe powlekane metalowe gotowe, kolor brązowy. 10. Wykonanie instalacji wewnętrznej wody ciepłej i zimnej, kanalizacji i ciepłej wody oraz instalacji elektrycznej według załączonych projektów branżowych. 11. Wymiana balustrad na tarasach na metalowe nierdzewne wysokości 110 cm. Pozostałe elementy wykonać zgodnie z obowiązującymi przepisami, normami oraz zasadami wiedzy technicznej. Warunki ochrony przeciwpożarowej budynek Nr 5 segment B 1. Budynek w kontekście wymogów ochrony przeciwpożarowej zalicza się do niskich jednokondygnacyjnych z poddaszem nieużytkowym 2. Budynek zalicza się do kategorii zagrożenia ludzi ZL II o liczbie miejsc noclegowych w segmencie A,B i C 3. Wymagana klasa odporności pożarowej D budynek wykonany w klasie odporności pożarowej wyżej jak D 4. Elementy budowlane budynku wykonane w klasie odporności ogniowej adekwatnej do co najmniej D klasy odporności pożarowej budynku oraz z materiałów niepalnych i NRO 5. Segment B z segmentami A i C stanowi jedną strefę pożarową. 6. W budynku nie projektuje się pomieszczeń zagrożonych wybuchem. 7. Ewakuacja osób z budynku jest zapewniona korytarzem o szerokości 1,40 m a następnie dwoma wejściami prowadzącymi bezpośrednio na zewnętrz budynku o wymiarach powyżej 0,9mx2,0 m zapewniono dwa dojścia ewakuacyjne a długość krótszego dojścia nie przekracza 40,00 m zaś dłuższego 60m i są zachowane 8. Wymagane urządzenia przeciwpożarowe w budynku: a/ Sieć hydrantów pożarowych 25 mm by pokrywały całą powierzchnię b/ Oświetlenie ewakuacyjne o czasie świecenia 2 godziny. c/ Główny przeciwpożarowy wyłącznik prądu w obrębie głównego wejścia do budynku. d/ Hydrant zewnętrzne 80 mm w tym 1 hydrant w odległości do 75 m zaś drugi do 150 m od budynku. 9. Przejścia instalacyjne przez strop zabezpieczyć masą HILTII EI Drzwi na strych nieużytkowy wykonać o odporności ogniowej EI Budynek wyposażyć w instalację odgromową zgodnie z PN 14

15 12. Budynek wyposażyć w podręczny sprzęt gaśniczy tj w 3 gaśnice proszkowe GPC ABC 13. Budynek oznakować znakami ewakuacyjnymi i znakami ochrony przeciwpożarowej oraz w instrukcję postępowania na wypadek pożaru. 14. Dla budynku opracować instrukcję Bezpieczeństwa Pożarowego wg tematyki określonej w rozporządzeniu MSW i A (Dz.U.Nr 109 z 2010r) 15. Droga pożarowa do budynku jest zapewniona w odległości 5-15 m od budynku o szerokości 5,0 m bez konieczności zawracania OPIS TECHNICZNY DO PROJEKTU TECHNOLOGICZNEGO Budynku Nr 5 segment B Projektowane mieszkania aktywizujące wyposażone będą każde: W pokoju dziennym : - tapczany o wymiarach 190x80- kolor olchy, jasny orzech, w odcieniu beżu - Szafki nocne 60x40x80 cm- kolor olchy, jasny orzech w odcieniu beżu - Stół 120x80 cm- kolor olchy, jasny orzech w odcieniu beżu - Krzesła drewniane ze sklejki kolor olchy, jasny orzech w odcieniu beżu - Karnisze metalowe nierdzewne- kolor złoty, jasny orzech w odcieniu beżu - Firany - Szafy ubraniowe bliźniacze lub pojedyncze o wymiarach 65x90x2,50 z pawlaczem szufladą i półkami dla każdego pensjonariusza. kolor olchy, jasny orzech w odcieniu beżu. Uwaga kolorystyka jednolita dla każdego mieszkania. Aneks kuchenny - Kuchnia elektryczna 4 palnikowa (500W,500W,1000W, 500W - Okap ze stali nierdzewnej z wentylatorem z połączeniem do kratki wentylacyjnej - Szafka pod kuchnię z szufladami - Zlewozmywak ze stali nierdzewnej jednokomorowy z ociekaczem i szafką - Segment kuchenny wraz z szafkami wiszącymi- kolorystyka w/w mebli w odcieniu brązu, olchy i jasnego orzecha- dla każdego mieszkania inny kolor. Jednolity dla każdego mieszkania - Blat kuchenny płyta z okleiną gr 2 cm -Lodówka 120 L Łazienka - wyposażenie - sedes wiszący z deską i spłuczką zabudowaną uchwyty dla niepełnosprawnych zamocowane do ściany ze stali nierdzewnej - umywalka z szafką 65x45 cm z uchwytami dla osób niepełnosprawnych po obu stronach ze stali nierdzewnej - Prysznic z brodzikiem do 15 cm z zabudową - kotara z tworzywa sztucznego, zmywalne. na rurce ze stali nierdzewnej. - pralka o pojemności 3 kg z wkładem od góry Przedpokój - Wieszak na odzież zewnętrzną Krotność wymiany powietrza dwu krotna w łazience ze wspomaganiem mechanicznym sprężone z wyłącznikiem światła 15

16 W łazienkach płytki glazurowane do wysokości 2,00 m i w kuchni między zlewozmywakiem a segmentem kuchennym wiszącym. Podłogi: - w łazience. Przedpokoju i kuchni terrakota - w pokoju dziennym panela podłogowa - Wentylacja grawitacyjna w pomieszczeniach zapewniona Oświetlenie naturalne 1:8 i sztuczne według normy Malowanie emulsyjno klejowe, kolorystyka ścian i stropu pastelowa w odcieniu ciepłych kolorów. - Kosze na śmieci w łazience i aneksie kuchennym ze stali nierdzewnej o poj. 10 L - Ciepła woda z wymiennika (centralnie) - zimna woda z sieci miejskiej - kanalizacja ogólnospławna - Instalacja przyzywowo-alarmowe w łazience i na korytarzu - Instalacje alarmu przeciwpożarowego z czujkami na temperaturę II. OPIS TECHNICZNY DO PRZEBUDOWY STACJI TRAFO NIECZYNNEJ (pustostan) Z PRZENACZENIEM NA PRACOWNIĘ TERAPII ZAJĘCIOWEJ 1.Zasypanie istniejących kanałów piaskiem: - Należy zamurować wnęki od zewnętrz mur gr 38 cm z bloczków betonowy Zasypanie piaskiem suchym do poziomu istniejącej posadzki 2. Wykonanie ślepej wylewki ( warstwy wyrównawczej) z betonu B 15 gr 5 cm 3.Wykonanie izolacji poziomych pomieszczeniach 2x folia izolacyjna gr 0,3 mm 4.Wykonanie ocieplenia posadzki Ze styropianu gr 10 cm EPS 20, 5. Wykonanie wylewki pod posadzki wylewka betonowa gr 10 cm + zbrojenie siatka gr 5 mm, beton B 20 Wylewkę pod podłogę w pomieszczeniu pracowni zajęć technicznych obniżyć o 2 cm 6.Zamurowanie i wykucie nowych otworów okiennych i drzwiowych Zamurowanie otworów zewnętrznych materiałami ściennymi pustak siporex i cegła na zaprawie cementowo-wapiennej - Wykucie nowych otworów okiennych i drzwiowych po uprzednim zamontowaniu nadproży żelbetowych L nowe ścianki należy wymurować z cegły dziurawki gr 12 cm na zaprawie cementowowapiennej posadowione bezpośrednio na wylewce betonowej na warstwie wyrównawczej z zastosowaniem izolacji poziomej 1x folia 7.Wykonanie i montaż nowej stolarki okiennej i drzwiowej z PCV koloru Złoty dąb obustronnie, ościeża sześciokomorowe z szybami potrójnymi o współczynniki U=1W/m2K. Parapety wewnętrzne syntetyczne z konglomeratu kolor jasny, parapety zewnętrzne metalowe kolor ceglasty 16

17 Stolarka drzwiowa, drzwi zewnętrzne z PCV kolor złoty dą obustronny współczynnik przenikalności cieplej jak dla okien. Szyby zewnętrzne i wewnętrznej w oknach i drzwiach bezpieczne P 2 Drzwi wewnętrzne drewniane drewnopodobne kolor ciemny brąz z ościeżami drewnianymi ( eksklusive) 8.Projektuje się nowe posadzki w pomieszczeniach; biurze świetlicy parkiet dębowy kl. II, w pracowni zajęć technicznych podłoga biała deska gr 25 mm na felc klejona i mocowana na kołki do podłoża betonowego. W pozostałych pomieszczeniach terrakota polerowana kolor w odcieniu popielu. Listwy przyścienne drewniane lub z PCV koloru zbliżonego do podłóg. Cokoły przyścienne wysokości 10 cm, kolor posadzek zlicowany ze ścianą. 9.Instalacje wody, kanalizacji i centralnego ogrzewania oraz elektryczne według załączonych projektów branżowych 10.Ocieplenie ścian zewnętrznych styropian gr 10 cm EPS 15 na felc na kleju CM 11, siatka + klej, tynk zewnętrzny syntetyczny, kolor tynku w odcieniu jasnego beżu. Ocieplenie stropu wełna mineralna gr 15 cm prasowana, pokryta paraizolacją 1 raz. 11.Obróbki blacharskie z blachy gładkiej, koloru jak dach (ceglasty), rynny i rury spustowe metalowe koloru brąz. 12.Pochylnia i schody zewnętrzne projektuje się z kostki betonowej kolor czarny na podsypce piaskowo-cementowej. Balustrady na pochylni metalowe ze stali nierdzewnej. Schody z kostki betonowej jak pochylnia Podstopnie z palisady. 13.Wentylacja mechaniczna w pracowni wraz z okapem nad stołami, wentylator z wyciągiem na zewnętrz. Okap ze stali nierdzewnej podwieszony do stropu przystosowany do powieszenia lamp oświetleniowych nad stołami, rura wentylacyjna fi 150 izolowana. 14.Malowanie ścian wewnętrznych farbami emulsyjno klejowymi w kolorach ciepłych, w pracowni kolor jasny popiel. Zabezpieczenie antykorozyjne istniejącej konstrukcji stalowej farbami dwu krotne malowanie. Malowanie istniejącego dachu farbami zewnętrznymi kolor ceglasty mat. Przygotowanie podłoża według zaleceń producenta farby - dwukrotnie. 15.Wentylacja grawitacyjna przez istniejące przewody wentylacyjne w kominie oraz projektowane przez strop z anemostatami. Rury fi 120 izolowane poprowadzone ponad dach 60 cm. Pozostałe elementy wykonać w oparciu o projekt budowlany i obowiązujące przepisy w tym zakresie. Warunki ochrony przeciwpożarowej Dla budynku Nr 6. 17

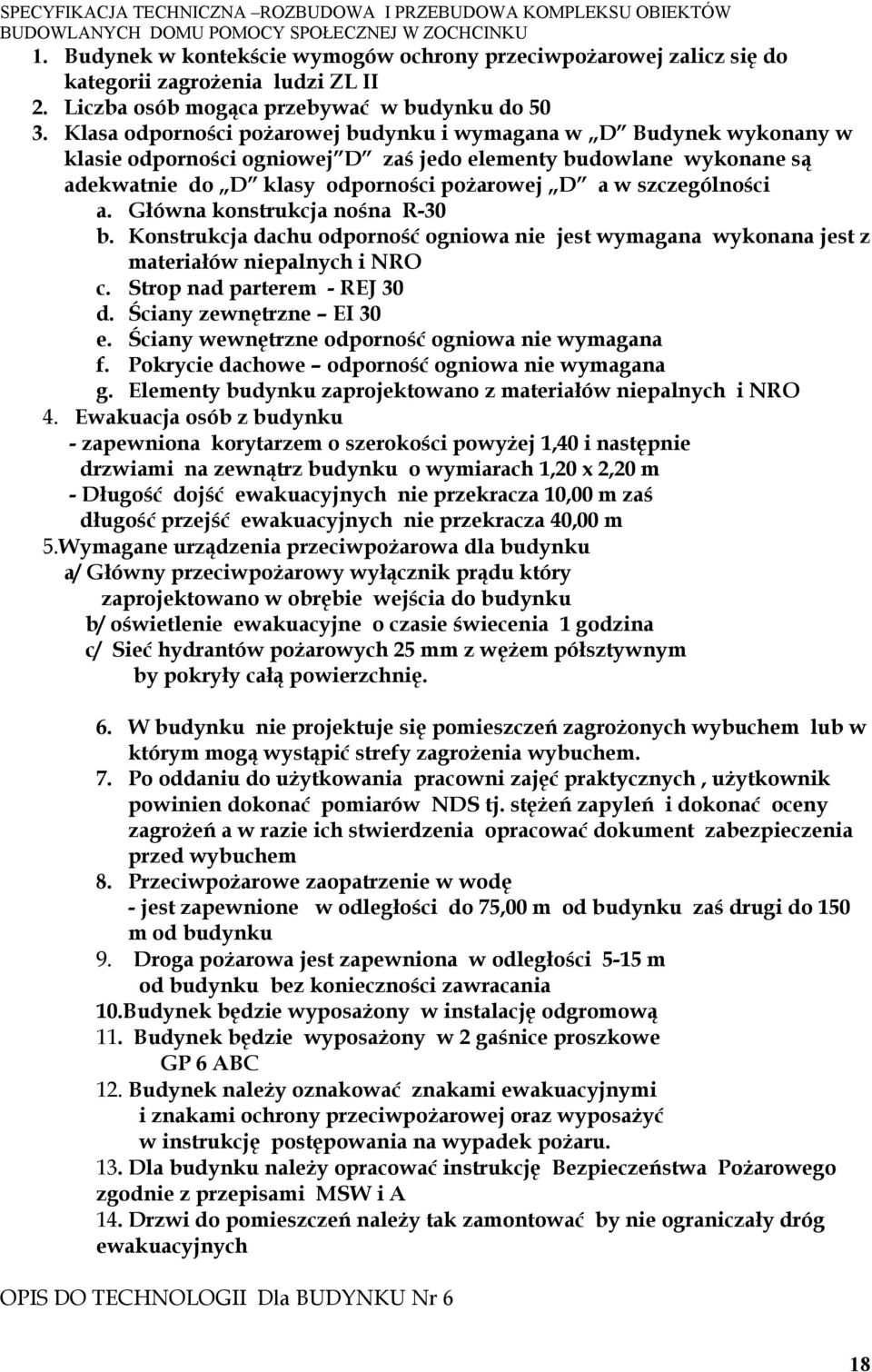

18 1. Budynek w kontekście wymogów ochrony przeciwpożarowej zalicz się do kategorii zagrożenia ludzi ZL II 2. Liczba osób mogąca przebywać w budynku do Klasa odporności pożarowej budynku i wymagana w D Budynek wykonany w klasie odporności ogniowej D zaś jedo elementy budowlane wykonane są adekwatnie do D klasy odporności pożarowej D a w szczególności a. Główna konstrukcja nośna R-30 b. Konstrukcja dachu odporność ogniowa nie jest wymagana wykonana jest z materiałów niepalnych i NRO c. Strop nad parterem - REJ 30 d. Ściany zewnętrzne EI 30 e. Ściany wewnętrzne odporność ogniowa nie wymagana f. Pokrycie dachowe odporność ogniowa nie wymagana g. Elementy budynku zaprojektowano z materiałów niepalnych i NRO 4. Ewakuacja osób z budynku - zapewniona korytarzem o szerokości powyżej 1,40 i następnie drzwiami na zewnątrz budynku o wymiarach 1,20 x 2,20 m - Długość dojść ewakuacyjnych nie przekracza 10,00 m zaś długość przejść ewakuacyjnych nie przekracza 40,00 m 5.Wymagane urządzenia przeciwpożarowa dla budynku a/ Główny przeciwpożarowy wyłącznik prądu który zaprojektowano w obrębie wejścia do budynku b/ oświetlenie ewakuacyjne o czasie świecenia 1 godzina c/ Sieć hydrantów pożarowych 25 mm z wężem półsztywnym by pokryły całą powierzchnię. 6. W budynku nie projektuje się pomieszczeń zagrożonych wybuchem lub w którym mogą wystąpić strefy zagrożenia wybuchem. 7. Po oddaniu do użytkowania pracowni zajęć praktycznych, użytkownik powinien dokonać pomiarów NDS tj. stężeń zapyleń i dokonać oceny zagrożeń a w razie ich stwierdzenia opracować dokument zabezpieczenia przed wybuchem 8. Przeciwpożarowe zaopatrzenie w wodę - jest zapewnione w odległości do 75,00 m od budynku zaś drugi do 150 m od budynku 9. Droga pożarowa jest zapewniona w odległości 5-15 m od budynku bez konieczności zawracania 10.Budynek będzie wyposażony w instalację odgromową 11. Budynek będzie wyposażony w 2 gaśnice proszkowe GP 6 ABC 12. Budynek należy oznakować znakami ewakuacyjnymi i znakami ochrony przeciwpożarowej oraz wyposażyć w instrukcję postępowania na wypadek pożaru. 13. Dla budynku należy opracować instrukcję Bezpieczeństwa Pożarowego zgodnie z przepisami MSW i A 14. Drzwi do pomieszczeń należy tak zamontować by nie ograniczały dróg ewakuacyjnych OPIS DO TECHNOLOGII Dla BUDYNKU Nr 6 18

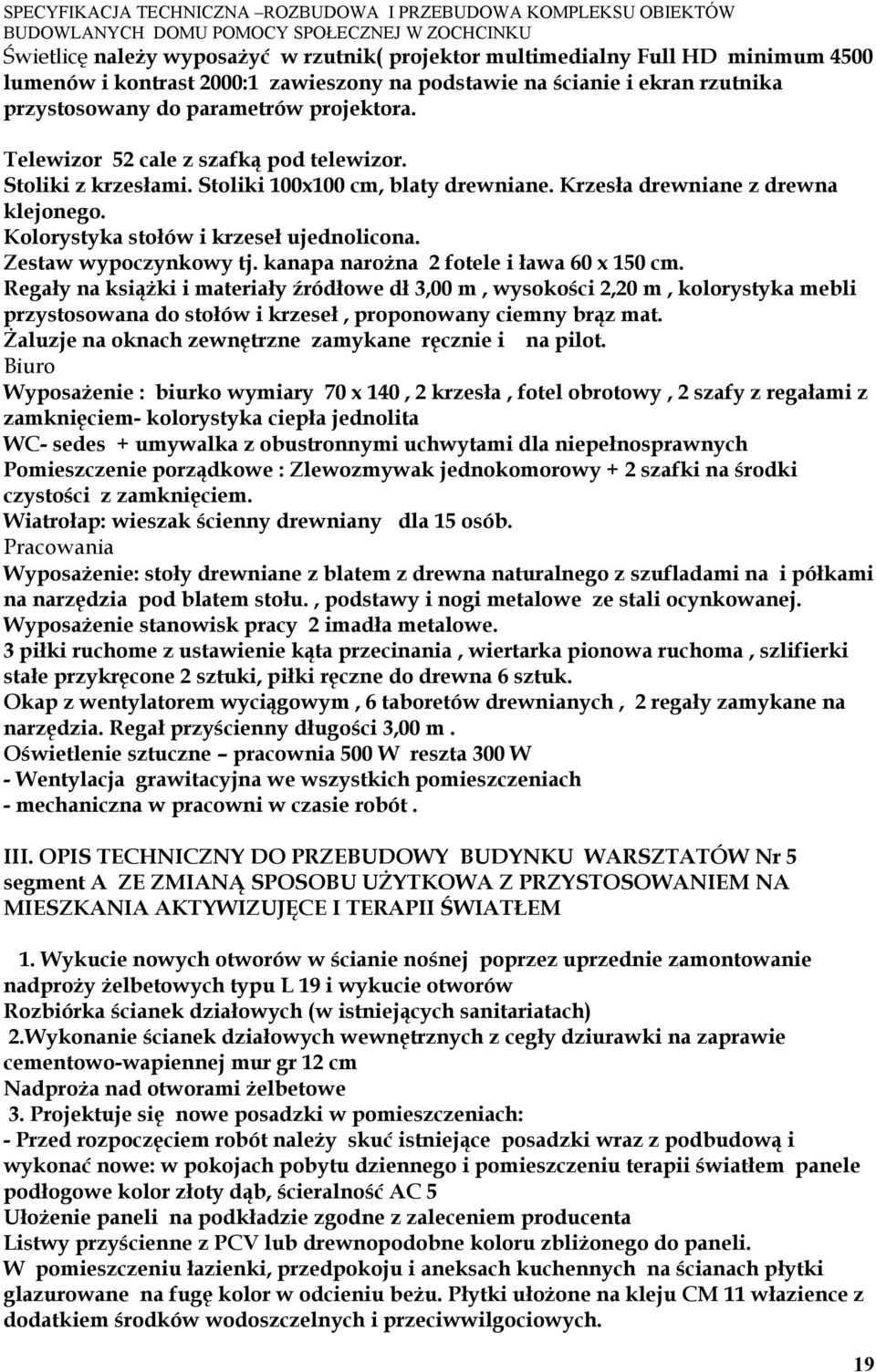

19 Świetlicę należy wyposażyć w rzutnik( projektor multimedialny Full HD minimum 4500 lumenów i kontrast 2000:1 zawieszony na podstawie na ścianie i ekran rzutnika przystosowany do parametrów projektora. Telewizor 52 cale z szafką pod telewizor. Stoliki z krzesłami. Stoliki 100x100 cm, blaty drewniane. Krzesła drewniane z drewna klejonego. Kolorystyka stołów i krzeseł ujednolicona. Zestaw wypoczynkowy tj. kanapa narożna 2 fotele i ława 60 x 150 cm. Regały na książki i materiały źródłowe dł 3,00 m, wysokości 2,20 m, kolorystyka mebli przystosowana do stołów i krzeseł, proponowany ciemny brąz mat. Żaluzje na oknach zewnętrzne zamykane ręcznie i na pilot. Biuro Wyposażenie : biurko wymiary 70 x 140, 2 krzesła, fotel obrotowy, 2 szafy z regałami z zamknięciem- kolorystyka ciepła jednolita WC- sedes + umywalka z obustronnymi uchwytami dla niepełnosprawnych Pomieszczenie porządkowe : Zlewozmywak jednokomorowy + 2 szafki na środki czystości z zamknięciem. Wiatrołap: wieszak ścienny drewniany dla 15 osób. Pracowania Wyposażenie: stoły drewniane z blatem z drewna naturalnego z szufladami na i półkami na narzędzia pod blatem stołu., podstawy i nogi metalowe ze stali ocynkowanej. Wyposażenie stanowisk pracy 2 imadła metalowe. 3 piłki ruchome z ustawienie kąta przecinania, wiertarka pionowa ruchoma, szlifierki stałe przykręcone 2 sztuki, piłki ręczne do drewna 6 sztuk. Okap z wentylatorem wyciągowym, 6 taboretów drewnianych, 2 regały zamykane na narzędzia. Regał przyścienny długości 3,00 m. Oświetlenie sztuczne pracownia 500 W reszta 300 W - Wentylacja grawitacyjna we wszystkich pomieszczeniach - mechaniczna w pracowni w czasie robót. III. OPIS TECHNICZNY DO PRZEBUDOWY BUDYNKU WARSZTATÓW Nr 5 segment A ZE ZMIANĄ SPOSOBU UŻYTKOWA Z PRZYSTOSOWANIEM NA MIESZKANIA AKTYWIZUJĘCE I TERAPII ŚWIATŁEM 1. Wykucie nowych otworów w ścianie nośnej poprzez uprzednie zamontowanie nadproży żelbetowych typu L 19 i wykucie otworów Rozbiórka ścianek działowych (w istniejących sanitariatach) 2.Wykonanie ścianek działowych wewnętrznych z cegły dziurawki na zaprawie cementowo-wapiennej mur gr 12 cm Nadproża nad otworami żelbetowe 3. Projektuje się nowe posadzki w pomieszczeniach: - Przed rozpoczęciem robót należy skuć istniejące posadzki wraz z podbudową i wykonać nowe: w pokojach pobytu dziennego i pomieszczeniu terapii światłem panele podłogowe kolor złoty dąb, ścieralność AC 5 Ułożenie paneli na podkładzie zgodne z zaleceniem producenta Listwy przyścienne z PCV lub drewnopodobne koloru zbliżonego do paneli. W pomieszczeniu łazienki, przedpokoju i aneksach kuchennych na ścianach płytki glazurowane na fugę kolor w odcieniu beżu. Płytki ułożone na kleju CM 11 włazience z dodatkiem środków wodoszczelnych i przeciwwilgociowych. 19

20 Cokoliki przyścienne w przedpokoju i kuchni z płytki glazurowanej na ścianie wysokości min. 10 cm. Uwaga płytki ścienne i cokoliki zlicowane z tynkiem. Posadzka na korytarzu na parterze w całym budynku z terrakoty szlifowane antypoślizgowe koloru w odcieniu popilu, ułożenie na kleju CM Projektuje się wyminę stolarki okiennej w całym budynku z PCV kolor złoty dąb obustronnie. Ościeże 6 komorowe, szyba potrójna o współczynniku U= 1,0 W/m2xK. Szyba wewnętrzna i zewnętrzna na parterze w każdym okien bezpieczna P2. Likwidacja drzwi balkonowych podmurowanie do wysokości okien z materiałów ściennych. Wykonanie nowych drzwi wewnętrznych w projektowanych pomieszczeniach, drzwi drewniane płytowe z ościeżem drewnianym, w kolorystyce ciemny brąz., oraz montaż drzwi na klatki schodowe na parterze z PCV kolor ciemny brąz z szybami P 2. 5.Wykonanie ocieplenia całego budynku ze styropianu grubości 10 cm EPS 15 na felc na kleju CM 11 i kołki. Od zewnątrz siatka na kleju klej zewnętrzny kl. I Tynk zewnętrzny struktura syntetyczna kolor jasny beż. Zabezpieczenie konstrukcji dachowej farbami antykorozyjnymi dwukrotne, malowanie dachu dwu krotne kolor ceglasty. Przygotowanie podłoża zgodnie z zaleceniami producenta farby. 6.Wykonanie nowych parapetów wewnętrznych z tworzywa sztucznego konglomeratu kolor jasny grubości 2,5 cm. Parapety zewnętrzne metalowe kolor ceglasty. Obróbki blacharskie z blachy gładkiej kolor ceglasty, rynny fi100 i rury spustowe fi 90 gotowe kolor brązowy. 7.Tynki wewnętrzne na nowych ściankach działowych gładkie cementowo wapienne oraz remont i uzupełnienie na ścianach po wykuciu i rozbiórce ścian. Malowanie ścian farbami emulsyjno klejowymi kolory ciepłe pastelowe i glazura na ścianach w łazienkach na wysokość 2,00 m od posadzki i w kuchni przy zlewozmywaku i między segmentem kuchennym. Glazura Kl. I kolorystyka odcieniu kawowym. 8.Instalacje centralnego ogrzewania- istniejące rury wymienić na miedziane podtynkowe o tych samych parametrach oraz wymienić grzejniki na aluminiowe powlekane o tych samych parametrach grzewczych z zaworami regulacyjnymi (głowicami). 9.Wykonanie instalacji wod-kan i ciepłej wody z kotłowni oraz instalacji systemu przyzywowo-alarmowego i alarmu przeciwpożarowego według załączonych projektów branżowych 10.Remont schodów zewnętrznych i pochylni oraz wymiana balustrad na schodach zewnętrznych i pochylni przy budynku segment A Projektuje się wymianę balustrad na schodach zewnętrznych oraz pochylni na balustrady ze stali nierdzewnej zgodnie z normami dla schodów i pochylni. Zmiana nawierzchni schodów zewnętrznych na płytki antypoślizgowe z gotowych elementów schodowych oraz wykonanie nowej nawierzchni na pochylni z durbetonu kolor zielony. Istniejące schody do dziw balkonowych na parterze (3 sztuki) skuć rozebrać, w tym miejscu uzupełnić balustrady. 20

21 OPIS DO TECHNOLOGII BUDYNKU Nr 5 segment A O tej samej treści jak dla budynku segment B z tym,że dodatkowy opis do światłoterapii Pomieszczenie światłoterapii (snoezelen) należy wyposażyć w - telewizor świetlny z radioodtwarzaczem SD i dwoma mikrofonami - Łóżko wodne, materac wodny z batonami i grzałką 200x200 cm - Zestaw terapeutyczny w którym znajduje się: walizka, projektor przestrzenny zestaw światłowodów 100 sztuk x 2,00 m z zasilaczem sterowany pilotem, świecąca piłeczka, zestaw lustrzany na stojaku (kula +reflektory) Zestaw do aromaterapii, miniaturowa latarka, kolorowy papier dotykowy, miękkie kolorowe piłeczki (2 sztuki) dzwonki lustrzane UV, wężyki UV (5 sztuk), potrząsacz jajko, magiczne lusterko, imitator deszczu, lampa UV, magiczne pałeczki UV(4 sztuki) płyta CD- ptaki, płyta CD-las, wibrujący wąż, folia UV(5 sztuk), tkanina UV(2 mb), tuba lustrzana z granulatem UV, kaczuszki UV(3 sztuki Kształtki rehabilitacyjne (blokomoduły) - Koło fi 60x5 cm - Ćwiartka koła 50x50x10 2 sztuki - Mostek kwadrat 90x30x30 - Kostka 50x50x5 10 sztuk - Safka poducha grucha l 2 sztuki Pomieszczenie wyposażone w niezbędne ilości gniazd na ścinach suficie i podłodze. W oknach należy przewidzieć rolety wewnętrzne zamykane ręcznie. IV. OPIS TECHNICZNY DO PRZEBUDOWY BUDYNKU WARSZTATOWO- GARAŻOWEGO Nr 5 SEGMENT C 1. Projektowane oddzielenie kotłowni i magazynu olejów poprzez zamurowanie otworu drzwiowego łączącego pozostałą część piwnic ścianą gr 25 cm z cegły palonej pełnej na zaprawie cementowej otynkowanie obustronnie tynkiem cementowo-wapiennej kl. 2.Rozbiórka ścinki działowej oraz wykonanie nowej ścianki oddzielającej łazienkę pozostałej części mieszkania. Ścianka gr. 12 cm z cegły dziurawki. Wykonanie nowych drzwi wejściowych z korytarza segmentu A, uzupełnienie pozostałe części ściany gr 25 cm z zastosowaniem sklepienia typu L 19. Zamurowanie otworu okiennego, zmiana drzwi balkonowych z dwuskrzydłowych na jednoskrzydłowe z oknem. Nowe ściany otynkować tynkiem gładkim wapienno-cementowym kl. III. 3.Przed rozpoczęciem nowych posadzek należy skuć istniejące wraz z podbudową. Wykonanie nowych posadzek : w korytarzu przedpokoju łazience terrakota szlifowana w odcieniu kolor ciepły, odcień beżu. Płytki ułożone na kleju CM 11 w łazience z dodatkiem środków wodoszczelnych i przeciwwilgociowych.. W pokoju dziennym panela podłogowa kolor złoty dąb Cokoliki przyścienne na korytarzu i kuchni wysokości 10 cm zlicowane z tynkiem. 21
