1 b Instrukcja obsługi sprzętu Model typu Microtower Komputery Compaq Evo Numer katalogowy dokumentu: Maj 2002 W tej instrukcji zawarte są podstawowe informacje na temat rozbudowy komputera.

2 Å OSTRZEŻENIE: Ä PRZESTROGA: 2002 Compaq Information Technologies Group, L.P. Nazwy Compaq i Evo oraz logo Compaq są znakami towarowymi firmy Compaq Information Technologies Group, L.P. na terenie Stanów Zjednoczonych i/lub innych krajów. Microsoft, MS-DOS, Windows, Windows NT są znakami towarowymi firmy Microsoft Corporation na terenie Stanów Zjednoczonych oraz innych krajów. Intel, Pentium, Intel Inside i Celeron są znakami towarowymi firmy Intel Corporation, na terenie Stanów Zjednoczonych i/lub innych krajów. Pozostałe nazwy wyrobów wymienionych w niniejszej publikacji mogą być znakami towarowymi odpowiednich firm. Firma Compaq nie ponosi odpowiedzialności za błędy techniczne lub wydawnicze, które mogą wystąpić w tekście. Informacje zawarte w niniejszym dokumencie zostały dostarczone takimi jakimi są, nie są przedmiotem żadnych gwarancji i mogą ulec zmianie bez uprzedzenia. Warunki gwarancji na produkty firmy Compaq są ujęte w odpowiednich informacjach o gwarancji dostarczonych wraz z produktami. Żadne inne zobowiązania czy postanowienia nie mogą zostać uznane za równoznaczne z udzieleniem jakichkolwiek dodatkowych gwarancji. Tak oznaczane są zalecenia, których nieprzestrzeganie może doprowadzić do obrażeń ciała lub śmierci. Tak oznaczane są zalecenia, których nieprzestrzeganie może doprowadzić do uszkodzenia sprzętu lub utraty danych. Instrukcja obsługi sprzętu Wydanie pierwsze, maj 2002 Numer katalogowy dokumentu:

3 Spis treści 1 Funkcje produktu Funkcje w konfiguracji standardowej Elementy z przodu komputera Elementy z tyłu komputera Klawiatura Easy Access Keyboard Dostosowywanie przycisków Easy Access Buttons Klawisz z logo systemu Windows Funkcje specjalne myszy Umiejscowienie numeru seryjnego Rozbudowa komputera Cechy komputera ułatwiające rozbudowę i obsługę Procedura instalacyjna Zdejmowanie panelu dostępu komputera Instalowanie dodatkowej pamięci Moduły DIMM Moduły DIMM typu DDR-SDRAM Instalowanie modułów DIMM typu DDR-SDRAM Wyjmowanie lub rozbudowa napędów Położenie napędów w komputerze Wyjmowanie napędu Wymiana napędu Instalowanie lub wyjmowanie kart rozszerzeń Ponowny montaż komputera Instrukcja obsługi sprzętu iii

4 Spis treści A B C D E F Dane techniczne Wskazówki dotyczące instalacji dysku twardego Korzystanie z funkcji Cable-Select (Wybór za pomocą kabla) w urządzeniach Ultra ATA B 1 Wskazówki dotyczące instalacji urządzeń Ultra ATA B 2 Urządzenia SCSI B 3 Wskazówki dotyczące używania urządzeń SCSI B 3 Wskazówki dotyczące instalacji dodatkowych urządzeń SCSI B 5 Kontrolery SCSI B 6 Kable SCSI B 6 Używanie kabli SCSI B 6 Używanie narzędzia SCSISelect z urządzeniami SCSI B 7 Wybieranie opcji cichego napędu (Quiet Drive) B 8 Wymiana baterii Blokady zabezpieczające Instalowanie blokady zabezpieczającej D 1 Wyładowania elektrostatyczne Zapobieganie wyładowaniom elektrostatycznym E 1 Metody uziemiania E 2 Obsługa komputera i przygotowywanie go do transportu Obsługa komputera F 1 Środki ostrożności przy obchodzeniu się z napędem CD-ROM F 2 Obsługa F 2 Czyszczenie F 3 Środki bezpieczeństwa F 3 Przygotowanie do transportu F 3 Skorowidz iv Instrukcja obsługi sprzętu

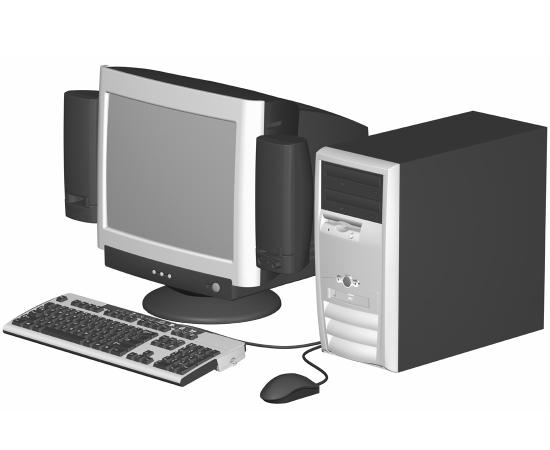

5 1 Funkcje produktu Funkcje w konfiguracji standardowej Dostępne funkcje komputera typu Microtower Compaq Evo różnią się w zależności od modelu. Pełną listę sprzętu i oprogramowania zainstalowanego w posiadanym komputerze można uzyskać, uruchamiając program Compaq Diagnostics for Windows. Instrukcje dotyczące obsługi tego programu można znaleźć w zamieszczonym na dysku CD Compaq Documentation Library Podręczniku rozwiązywania problemów. Instrukcja obsługi sprzętu 1 1

6 Funkcje produktu Elementy z przodu komputera Elementy z przodu komputera 1 Napęd CD-ROM, CD-R/RW, DVD-ROM lub DVD-R/RW 2 Wskaźnik aktywności napędu CD-ROM 7 Przycisk wysuwający napędu CD-ROM 8 Przycisk wysuwania dyskietki 3 Napęd dyskietek 9 Przycisk zasilania 4 Wskaźnik aktywności napędu dyskietek - Wskaźnik aktywności dysku twardego 5 Wskaźnik zasilania q Porty USB (Universal Serial Bus) opcjonalne 6 Złącze mikrofonu (opcjonalne) w Złącze typu jack dla słuchawek (opcjonalne) 1 2 Instrukcja obsługi sprzętu

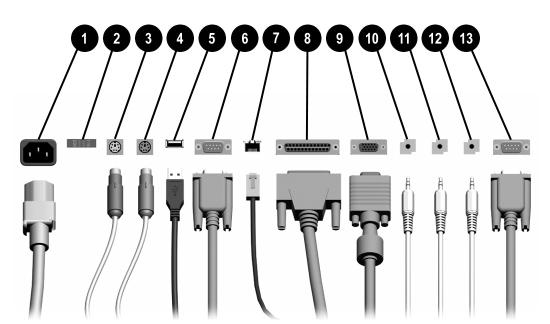

7 Funkcje produktu Elementy z tyłu komputera Elementy z tyłu komputera 1 Gniazdo kabla zasilającego 8 Złącze równoległe 2 Przełącznik napięcia zasilania 9 Złącze monitora 3 Złącze myszy - Złącze słuchawek/złącze wyjściowe 4 Złącze klawiatury q Wejściowe złącze dźwiękowe 5 Port USB (Universal Serial Bus) w Złącze mikrofonu 6 Złącze szeregowe (COM 1) e Złącze szeregowe (COM 2) 7 Złącze RJ-45 Układ i liczba złączy różnią się w zależności od modelu komputera. Złącze monitora na płycie głównej jest nieaktywne, jeżeli w komputerze zainstalowana jest karta rozszerzeń AGP. Aby monitor funkcjonował prawidłowo, należy go podłączyć do złącza monitora na zainstalowanej karcie AGP. Podłączenie monitora do niewłaściwego złącza uniemożliwi jego prawidłowe działanie. Instrukcja obsługi sprzętu 1 3

8 Funkcje produktu Klawiatura Easy Access Keyboard Elementy klawiatury Compaq Easy Access Keyboard 1 Klawisze funkcyjne Umożliwiają wykonywanie funkcji specjalnych, które różnią się w zależności od używanej w danym momencie aplikacji. 2 Przyciski Easy Access Buttons Zapewniają szybki dostęp do internetowych miejsc docelowych. 3 Klawisze do edycji Należą do nich następujące klawisze: Insert, Home, Page Up, Delete, End oraz Page Down. 4 Wskaźniki stanu Określają stan ustawień komputera i klawiatury (Num Lock, Caps Lock oraz Scroll Lock). 5 Klawisze numeryczne Działają podobnie jak klawiatura kalkulatora. 6 Klawisze ze strzałkami Służą do nawigacji w obrębie dokumentów i witryn internetowych. Pozwalają przesuwać zawartość ekranu w lewo, w prawo, w górę i w dół za pomocą klawiatury, bez użycia myszy. 1 4 Instrukcja obsługi sprzętu

9 Funkcje produktu Elementy klawiatury Compaq Easy Access Keyboard (ciąg dalszy) 7 Klawisz aplikacji* Służy (podobnie jak prawy przycisk myszy) do otwierania menu kontekstowych w aplikacjach pakietu Microsoft Office. W innych aplikacjach może wykonywać inne funkcje. 8 Klawisz z logo systemu Windows* Służy do otwierania menu Start systemu Microsoft Windows. Używany w kombinacji z innymi klawiszami umożliwia wykonywanie innych funkcji. 9 Klawisz Ctrl Używany w kombinacji z innymi klawiszami; efekt działania zależy od używanej aplikacji. *Klawisze dostępne w wybranych regionach geograficznych. Dostosowywanie przycisków Easy Access Buttons Każdy z przycisków Easy Access Button można zaprogramować do otwierania dowolnej aplikacji, pliku lub witryny internetowej. Aby zaprogramować przyciski Easy Access Buttons, wykonaj poniższe czynności: 1. Kliknij dwukrotnie ikonę klawiatury, znajdującą się w obszarze powiadomień (prawy dolny róg ekranu) paska zadań systemu Windows. Spowoduje to wyświetlenie okna dialogowego Właściwości klawiatury. 2. Kliknij przycisk Pomoc w oknie dialogowym Właściwości klawiatury, aby uzyskać instrukcje. Instrukcja obsługi sprzętu 1 5

10 Funkcje produktu Klawisz z logo systemu Windows Klawisz z logo systemu Windows, używany w kombinacji z innymi klawiszami, umożliwia wykonywanie określonych funkcji dostępnych w systemie operacyjnym Windows. Umiejscowienie klawisza z logo systemu Windows przedstawiono w części Elementy klawiatury Easy Access Keyboard. Klawisz z logo systemu Windows Klawisz z logo Windows+ d Klawisz z logo Windows + m Shift + klawisz z logo Windows + m Klawisz z logo Windows + e Klawisz z logo Windows + f Klawisz z logo Windows + Ctrl + f Klawisz z logo Windows + F1 Klawisz z logo Windows + l Klawisz z logo Windows + r Klawisz z logo Windows + u Klawisz z logo Windows + Tab Wyświetlanie lub ukrywanie menu Start Wyświetlanie pulpitu Minimalizacja wszystkich otwartych aplikacji Cofnięcie minimalizacji wszystkich otwartych aplikacji Uruchomienie okna dialogowego Mój komputer Uruchomienie okna dialogowego Znajdź dokument Uruchomienie okna dialogowego Znajdź komputer Uruchomienie Pomocy systemu Windows Zablokowanie komputera podłączonego do domeny sieciowej lub przełączanie użytkowników (w przypadku komputera, który nie jest podłączony do domeny sieciowej). Uruchomienie okna dialogowego Uruchom Uruchomienie Menedżera narzędzi Aktywacja następnego przycisku na pasku zadań Funkcje specjalne myszy Większość aplikacji można obsługiwać za pomocą myszy. Funkcje przypisane do poszczególnych przycisków myszy zależą od używanej aplikacji. 1 6 Instrukcja obsługi sprzętu

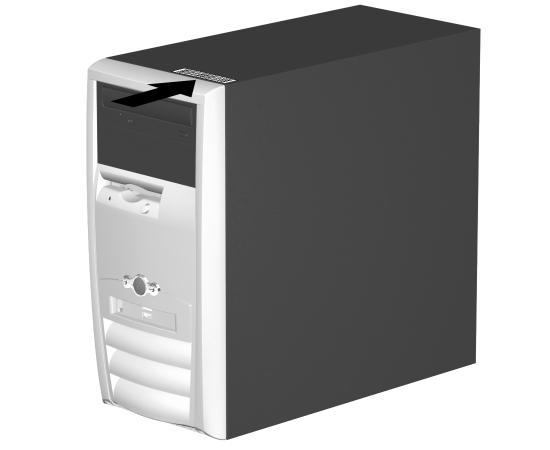

11 Funkcje produktu Umiejscowienie numeru seryjnego Każdemu komputerowi nadano unikatowy numer seryjny, który znajduje się na pokrywie górnej 1 komputera typu Microtower. Numer ten należy przygotować przed skontaktowaniem się z punktem serwisowym produktów firmy Compaq. Umiejscowienie numeru seryjnego Instrukcja obsługi sprzętu 1 7

12 2 Rozbudowa komputera Cechy komputera ułatwiające rozbudowę i obsługę Procedura instalacyjna Å OSTRZEŻENIE: Å OSTRZEŻENIE: Ä PRZESTROGA: Budowa komputera umożliwia jego łatwiejszą rozbudowę i obsługę. Aby poprawnie zainstalować dodatkowe wyposażenie komputera, należy wykonać krok po kroku poniższe czynności (w podanej kolejności). Więcej informacji o programie Computer Setup znajduje się w Podręczniku do programu Computer Setup (F10). Jeżeli komputer jest włączony, należy go wyłączyć, a następnie wyjąć wtyczkę kabla zasilającego z gniazda sieci elektrycznej. Ze względu na ryzyko porażenia prądem lub poparzenia, przed dotknięciem elementów wewnętrznych komputera należy sprawdzić, czy wtyczka kabla zasilającego została wyjęta z gniazda sieci elektrycznej oraz należy odczekać, aż wewnętrzne elementy komputera ochłodzą się. Ze względu na ryzyko porażenia prądem, pożaru albo uszkodzenia urządzenia, nie należy podłączać złączy telekomunikacyjnych/telefonicznych do gniazda karty sieciowej (NIC). Wyładowania elektrostatyczne mogą uszkodzić elektroniczne elementy komputera lub jego urządzenia dodatkowe. Przed przystąpieniem do wykonywania opisanych poniżej czynności należy pozbyć się nagromadzonych ładunków elektrostatycznych, dotykając uziemionego obiektu metalowego. Dodatkowe informacje o zapobieganiu wyładowaniom elektrostatycznym można znaleźć w dodatku A. Instrukcja obsługi sprzętu 2 1

13 Rozbudowa komputera 1. Zdejmij obudowę zewnętrzną komputera. Sposób wykonania tej czynności opisuje procedura zdejmowania panelu dostępu. 2. Zainstaluj urządzenie dodatkowe. Informacje o sposobie przeprowadzania instalacji znajdują się w odpowiednich częściach tej instrukcji lub w dokumentacji załączonej do każdego urządzenia czy podzespołu komputera. 3. Załóż panel dostępu komputera. 4. Włącz monitor, komputer, a następnie urządzenia, których działanie ma zostać sprawdzone. 5. W razie potrzeby skonfiguruj ponownie komputer. Instrukcje korzystania z programucomputer Setup znajdują się w Podręczniku do programu Computer Setup (F10). Zdejmowanie panelu dostępu komputera Aby zdjąć panel dostępu komputera: 1. Zamknij system operacyjny w prawidłowy sposób, a następnie wyłącz komputer i wszystkie podłączone do niego urządzenia zewnętrzne. 2. Wyjmij wtyczkę kabla zasilającego z gniazda sieci elektrycznej, a następnie odłącz wszystkie urządzenia zewnętrzne. 2 2 Instrukcja obsługi sprzętu

14 Rozbudowa komputera Ä PRZESTROGA: Przed zdjęciem panelu dostępu komputera należy sprawdzić, czy komputer jest wyłączony a wtyczka kabla zasilającego jest wyjęta z gniazda sieci elektrycznej. 3. Odkręć śrubę 1 mocującą panel dostępu do podstawy montażowej komputera. 4. Przesuń panel dostępu 2 do tyłu o około 2,5 cm, a następnie unieś go do góry i zdejmij z komputera. Aby zainstalować elementy wewnętrzne, można położyć komputer na boku. Panel dostępu z uchwytem powinien być skierowany w górę. Zdejmowanie panelu dostępu komputera Instrukcja obsługi sprzętu 2 3

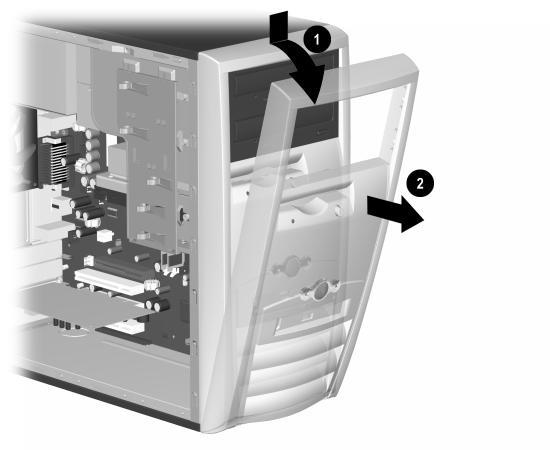

15 Rozbudowa komputera 5. Zdejmij pokrywę przednią, delikatnie podważając górną część 1 pokrywy od podstawy montażowej, a następnie pociągając za jej dolną część 2. Zdejmowanie pokrywy przedniej Instalowanie dodatkowej pamięci Komputer jest wyposażony synchroniczną pamięć dynamiczną o dostępie swobodnym, o podwójnej szybkości przesyłania danych (DDR-SDRAM) w modułach w obudowie dwurzędowej (DIMM). Moduły DIMM W gniazdach pamięci na płycie głównej można instalować standardowe moduły DIMM. w gniazdach tych znajduje się przynajmniej jeden fabrycznie zainstalowany moduł. Aby maksymalnie wykorzystać pamięć, konieczna może być wymiana fabrycznie zainstalowanych modułów DIMM na moduły o wyższej pojemności. 2 4 Instrukcja obsługi sprzętu

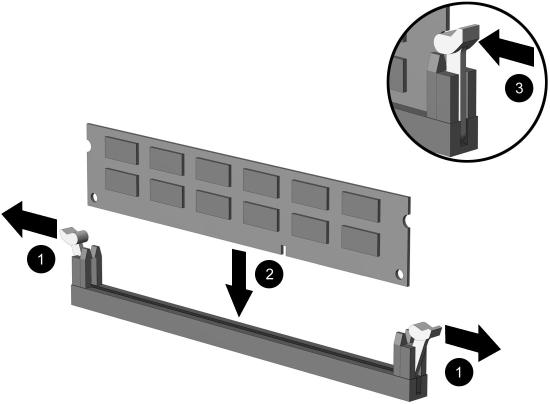

16 Rozbudowa komputera Moduły DIMM typu DDR-SDRAM Aby system funkcjonował prawidłowo (w przypadku gdy obsługuje moduły DDR-SDRAM DIMM), moduły DIMM muszą być 2,5-voltowe, być wyposażone w standardowe złącza 168-stykowe oraz zgodną ze specyfikacją PC MHz lub PC MHz pamięć typu DDR-SDRAM. Moduły DIMM typu DDR-SDRAM muszą obsługiwać parametr CAS Latency 2 lub 2,5 (CL = 2 lub CL = 2,5). Muszą one również zawierać obowiązujące informacje dotyczące szeregowych metod wykrywania pamięci (SPD), opublikowane przez organizację Joint Electronic Device Engineering Council (JEDEC). Moduły DIMM wyposażone w pamięć x4 SDRAM nie są obsługiwane i po ich zainstalowaniu system nie zostanie uruchomiony. Układ chipset Intel 845-G nie obsługuje pamięci z funkcją wykrywania i korygowania błędów (ECC). Instalowanie modułów DIMM typu DDR-SDRAM Ä PRZESTROGA: Ä PRZESTROGA: Ä PRZESTROGA: Gniazda modułów pamięci mają styki pokryte złotem. Aby zapobiec korozji i/lub utlenianiu, będących wynikiem stykania się różnych metali, do rozbudowy pamięci należy używać modułów ze złotymi stykami. Wyładowania elektrostatyczne mogą uszkodzić elektroniczne elementy komputera lub karty dodatkowe. Przed przystąpieniem do wykonywania opisanych poniżej czynności należy pozbyć się nagromadzonych ładunków elektrostatycznych, dotykając uziemionego obiektu metalowego. Więcej informacji na ten temat można znaleźć w dodatku E, zatytułowanym Wyładowania elektrostatyczne. Instalując moduły pamięci, nie należy dotykać ich styków. W przeciwnym razie mogą one ulec zniszczeniu. 1. Zamknij system operacyjny w prawidłowy sposób, a następnie wyłącz komputer i wszystkie podłączone do niego urządzenia zewnętrzne oraz wyjmij wtyczkę kabla zasilającego z gniazda sieci elektrycznej. Instrukcja obsługi sprzętu 2 5

17 Rozbudowa komputera Å OSTRZEŻENIE: 2. Zdejmij obudowę komputera i odszukaj gniazda modułów pamięci. Ze względu na ryzyko poparzenia, przed dotknięciem podzespołów komputera należy poczekać na obniżenie ich temperatury. 3. Otwórz oba zatrzaski gniazda 1, a następnie włóż moduł do gniazda 2. Instalowanie modułu DIMM Instaluj moduły, rozpoczynając od gniazda leżącego najbliżej już zainstalowanego modułu i kontynuując zgodnie z numeracją gniazd. Moduły pamięci są skonstruowane w ten sposób, że możliwe jest ich zainstalowanie tylko w jednej pozycji. Dopasuj wycięcie w module do wypustki w gnieździe pamięci. Następnie wciśnij moduł do gniazda, aż zostanie całkowicie i prawidłowo osadzony Instrukcja obsługi sprzętu

18 Rozbudowa komputera Wyjmowanie lub rozbudowa napędów W komputerze mogą być zainstalowane jednocześnie cztery napędy (w różnych konfiguracjach). Napęd CD-ROM lub CD-R/RW Napęd DVD-ROM lub DVD-R/RW Dysk twardy Napęd dyskietek W tej części zawarte są procedury wymiany lub rozbudowy napędów pamięci masowej. Do wymiany napędu potrzebny będzie śrubokręt Torx lub Flathead. Ä PRZESTROGA: Przed wyjęciem dysku twardego należy utworzyć kopie zapasowe plików osobistych, umieszczając je na zewnętrznym urządzeniu pamięci masowej, na przykład na dysku CD. Niezastosowanie się do tego zalecenia może doprowadzić do utraty danych. Po wymianie dysku twardego konieczne będzie uruchomienie dysku CD Compaq Restore Plus! w celu załadowania plików zainstalowanych fabrycznie przez firmę Compaq. Instrukcja obsługi sprzętu 2 7

19 Rozbudowa komputera Położenie napędów w komputerze Położenie napędów 1 Napęd optyczny 2 Drugi napęd optyczny 3 Napęd dyskietek 4 Dysk twardy Napęd optyczny to napęd CD-ROM, CD-RW lub DVD-ROM. 2 8 Instrukcja obsługi sprzętu

20 Rozbudowa komputera Wyjmowanie napędu 1. Zamknij system operacyjny w prawidłowy sposób, a następnie wyłącz komputer. Wyjmij wtyczkę kabla zasilającego z gniazda sieci elektrycznej i zdejmij panel dostępu. 2. Zdejmij pokrywę przednią. 3. Odłącz kable zasilające i transferu danych od złączy z tyłu napędu, w sposób przedstawiony na poniższych ilustracjach. Odłączanie kabli od napędu optycznego Instrukcja obsługi sprzętu 2 9

21 Rozbudowa komputera Odłączanie kabli od napędu dyskietek Odłączanie kabli od dysku twardego 2 10 Instrukcja obsługi sprzętu

22 Rozbudowa komputera 4. Wspornik napędu z wypustkami zwalniającymi 1 utrzymuje napęd we wnęce. Podnieś wypustkę zwalniającą na wsporniku tego napędu, który ma zostać wyjęty, a następnie wysuń napęd z wnęki 2. Wyjmowanie napędu 5. Odkręć cztery wkręty (po dwa z każdej strony) od starego napędu. Wkręty te będą potrzebne do zainstalowania nowego napędu. Instrukcja obsługi sprzętu 2 11

23 le: Rozbudowa komputera Wymiana napędu Ä PRZESTROGA: Aby zapobiec utracie danych, uszkodzeniu komputera lub napędu, należy postępować zgodnie z poniższymi zaleceniami: Przed wyjęciem lub włożeniem dysku twardego należy zamknąć system w prawidłowy sposób, a następnie wyłączyć komputer. Dysku twardego nie należy wyjmować, gdy komputer jest włączony lub znajduje się w stanie gotowości. Przed dotknięciem napędu należy rozładować ładunki elektrostatyczne zgromadzone na powierzchni skóry. Przy wyjmowaniu lub przenoszeniu napędu należy unikać dotykania jego złącza. Więcej informacji dotyczących zapobiegania uszkodzeniom spowodowanymi wyładowaniami elektrostatycznymi można znaleźć w dodatku E, zatytułowanym Wyładowania elektrostatyczne. Z napędem należy obchodzić się ostrożnie. W żadnym wypadku nie wolno go upuścić. Nie wolno wciskać napędu do wnęki na siłę. Należy unikać kontaktu dysku twardego z płynami, jego przechowywania w miejscach narażonych na działanie wysokich temperatur lub w pobliżu urządzeń i komponentów wytwarzających pole magnetyczne (np. monitor, głośniki itp.). 1. Zainstaluj w nowym napędzie cztery wkręty (po dwa z każdej strony), odkręcone ze starego napędu. Wkręty ułatwią ułożenie napędu we właściwej pozycji we wnęce. 2. Wsuwaj napęd do wnęki 1, sprawdzając, czy wkręty prowadzące są wyrównane ze szczelinami prowadzącymi, aż zostanie on osadzony na miejscu Instrukcja obsługi sprzętu

24 Rozbudowa komputera Wsuwanie napędu do klatki napędu 3. Podłącz ponownie kable zasilające i transferu danych do napędu, w sposób przedstawiony na poniższych ilustracjach. Podłączanie kabli do napędu optycznego Instrukcja obsługi sprzętu 2 13

25 Rozbudowa komputera Podłączanie kabli do napędu dyskietek Podłączanie kabli do dysku twardego 4. Wykonaj procedurę opisaną w części Ponowny montaż komputera w tym rozdziale Instrukcja obsługi sprzętu

26 Rozbudowa komputera 5. Włącz komputer. 6. Jeżeli wymieniony został dysk twardy, uruchom dysk CD Compaq Restore Plus!, aby odtworzyć system operacyjny, sterowniki programowe i/lub wszelkie aplikacje, które były zainstalowane fabrycznie przez firmę Compaq. Wykonaj instrukcje dołączone do dysku CD. Po ukończeniu procesu odtwarzania zainstaluj ponownie pliki osobiste, których kopie zapasowe utworzono przed wymianą dysku twardego. Instalowanie lub wyjmowanie kart rozszerzeń Do wyjmowania, wymiany lub dodawania karty rozszerzeń potrzebny jest śrubokręt Phillips. 1. Zamknij system operacyjny w prawidłowy sposób, a następnie wyłącz komputer. Wyjmij wtyczkę kabla zasilającego z gniazda sieci elektrycznej i zdejmij panel dostępu. 2. Gniazda rozszerzeń z tyłu komputera są zabezpieczone osłoną wspornika rozszerzeń. Aby zdjąć osłonę wspornika rozszerzeń, odkręć wkręty z osłony wspornika 1, a następnie zdejmij osłonę 2. Odkręcanie wkrętu i zdejmowanie osłony wspornika rozszerzeń Instrukcja obsługi sprzętu 2 15

27 Rozbudowa komputera 3. Odszukaj gniazda rozszerzeń na płycie głównej wewnątrz komputera. 4. Jeżeli karta rozszerzeń jest wyjmowana, chwyć ją za obie krawędzie, a następnie ostrożnie porusz nią do przodu i do tyłu, aż jej złącza odblokują się z gniazda. Uważaj, aby nie porysować karty innymi elementami komputera. Wyjmowanie karty rozszerzeń 5. Jeżeli stara karta rozszerzeń nie jest wymieniana na nową kartę, zainstaluj osłonę gniazda rozszerzeń, aby zasłonić gniazdo. Włóż metalową osłonę gniazda do otwartego gniazda i zainstaluj wkręt u góry osłony, aby zamocować ją na miejscu Instrukcja obsługi sprzętu

28 Rozbudowa komputera 6. Jeżeli następuje wymiana na nową kartę lub dodawana jest nowa karta, dopasuj krawędź karty do gniazda w podstawie montażowej, a następnie delikatnie wciśnij kartę w dół do gniazda rozszerzeń. Wymiana lub dodawanie karty rozszerzeń Instalując kartę rozszerzeń, należy ją wcisnąć w taki sposób, aby cały styk został prawidłowo osadzony w gnieździe. 7. Po wymianie lub dodaniu nowej karty rozszerzeń umieść starą kartę w zabezpieczonym elektrostatycznie opakowaniu nowej karty. Instrukcja obsługi sprzętu 2 17

29 Rozbudowa komputera 8. Załóż osłonę wspornika rozszerzeń 1 i przykręć wkręt 2. Zakładanie osłony wspornika rozszerzeń 9. Wykonaj procedurę opisaną w części Ponowny montaż komputera w tym rozdziale Instrukcja obsługi sprzętu

30 Rozbudowa komputera Ponowny montaż komputera 1. Ustaw podstawę montażową w pozycji pionowej. Trzymając pokrywę przednią pod kątem, przyłóż jej dolną część do spodniej części podstawy montażowej, tak aby pokrywa przednia zahaczyła o podstawę montażową 1, a następnie naciśnij górną część pokrywy, aż zatrzaśnie się na miejscu 2. Zakładanie pokrywy przedniej Instrukcja obsługi sprzętu 2 19

31 Rozbudowa komputera 2. Umieść boczny panel dostępu w prawidłowej pozycji na podstawie montażowej, a następnie wsuń go na miejsce 1. Sprawdź, czy otwór na śrubę jest wyrównany z otworem w podstawie montażowej, a następnie przykręć śrubę 2. Zakładanie bocznego panelu dostępu 2 20 Instrukcja obsługi sprzętu

32 Rozbudowa komputera 3. Podłącz kabel zasilający 1 do komputera, a następnie włóż wtyczkę kabla do gniazda sieci elektrycznej 2. Å OSTRZEŻENIE: Podłączanie kabla zasilającego 4. Podłącz do komputera wszystkie urządzenia peryferyjne. Ze względu na ryzyko porażenia prądem, pożaru albo uszkodzenia urządzenia, nie należy podłączać złączy telekomunikacyjnych lub telefonicznych do gniazda karty sieciowej (NIC). 5. Włącz komputer, naciskając przycisk zasilania. Instrukcja obsługi sprzętu 2 21

33 A Dane techniczne Komputery Compaq Evo D300 Series typu Microtower Wymiary komputera typu Microtower Wysokość Szerokość Głębokość 3,8 cala 12,5 cala 14,6 cala 9,7 cm 31,8 cm 37,1 cm Przybliżony ciężar 20,0 funtów 9,1 kg Obciążenie (maksymalny rozłożony ciężar) 100,0 funtów 45,4 kg Zakres dopuszczalnych temperatur Praca Przechowywanie i transport Wilgotność względna (bez kondensacji) Praca Przechowywanie i transport Maksymalna wysokość nad poziomem morza (przy ciśnieniu atmosferycznym) Praca Przechowywanie i transport Promieniowanie ciepła Maksymalne Nominalne od 50 do 95 F od -22 do 140 F 10 90% 5 95% stóp stóp 1155 BTU/h 577 BTU/h od 10 do 35 C od -30 do 60 C 10 90% 5 95% m m 290 kcal/h 145 kcal/h Instrukcja obsługi sprzętu A 1

34 Dane techniczne Komputery Compaq Evo D300 Series typu Microtower (ciąg dalszy) Zasilacz Zakres napięcia roboczego Zakres napięcia znamionowego* Liniowa częstotliwość znamionowa Ustawienie przełącznika napięcia zasilania wejściowego 115 V 230 V V prądu przemiennego V prądu przemiennego Hz V prądu przemiennego V prądu przemiennego Hz Moc wyjściowa 220 W 220 W Wartość znamionowa prądu (maks.)* 6 A przy 100 V prądu przemiennego 3 A przy 200 V prądu przemiennego *Niektóre modele wykorzystują pełnozakresowy zasilacz z aktywną korekcją współczynnika mocy. Eliminuje to konieczność zmiany wejściowego napięcia zasilania za pomocą przełącznika oraz znacznie redukuje amplitudę i zakłócenia harmoniczne prądu wejściowego. A 2 Instrukcja obsługi sprzętu

35 B Wskazówki dotyczące instalacji dysku twardego Korzystanie z funkcji Cable-Select (Wybór za pomocą kabla) w urządzeniach Ultra ATA Napędy dodatkowe dostarczane są przez dystrybutorów firmy Compaq wraz ze specjalnymi kablami. Konfiguracja napędów uwzględnia funkcję Cable-Select, za pomocą której napęd identyfikowany jest jako urządzenie 0 (napęd główny) lub urządzenie 1 (napęd podrzędny). Urządzenie 1 to napęd podłączany do środkowego złącza kabla. Urządzenie 0 to napęd podłączany do złącza na końcu kabla (dotyczy tylko 80-żyłowych kabli ATA). Wygląd przykładowego kabla Ultra ATA przedstawiono w tym dodatku, w części Wskazówki dotyczące instalacji urządzeń Ultra ATA. Dyski twarde firmy Compaq są dostarczane ze zworkami ustawionymi fabrycznie w trybie Cable-Select. Dlatego nie ma potrzeby zmiany ustawienia zworek w już zainstalowanych oraz opcjonalnych dyskach. W przypadku dysków twardych innych producentów należy sprawdzić w dołączonej do nich dokumentacji sposób prawidłowej konfiguracji i instalacji kabli. Do instalacji drugiego urządzenia na kontrolerze głównym należy użyć 80-żyłowego kabla Ultra ATA zapewni to optymalną wydajność. Kabel ten stanowi wyposażenie standardowe jedynie w niektórych modelach. Instrukcja obsługi sprzętu B 1

36 Wskazówki dotyczące instalacji dysku twardego Wskazówki dotyczące instalacji urządzeń Ultra ATA Instalując dodatkowe napędy Ultra ATA, należy przestrzegać następujących zaleceń: W przypadku korzystania z kilku urządzeń Ultra ATA firma Compaq zaleca rozdzielenie urządzeń pomiędzy główny oraz dodatkowy kanał Ultra ATA, co zapewni optymalną wydajność. Do podłączenia dodatkowego urządzenia do płyty głównej należy użyć dodatkowego kabla Ultra ATA. Zalecenia dotyczące 80-żyłowego kabla Ultra ATA: 80-żyłowy kabel o długości maksymalnej 18 cali (ok. 45 cm), z maksymalnym odstępem między urządzeniem 0 a urządzeniem 1 wynoszącym 6 cali (ok. 15 cm). 80-żyłowy kabel Ultra ATA 1 Złącze urządzenia 0 (napęd główny) 2 Złącze urządzenia 1 (napęd podrzędny) 3 Złącze płyty głównej Aby osiągnąć maksymalną wydajność systemu, dyski twarde należy podłączać do kontrolera głównego. Dodatkowe napędy ATA, takie jak napędy optyczne, napędy taśmowe oraz napędy dyskietek, należy podłączać do kontrolera dodatkowego. Napędy o wysokości 1,625 cala oraz 1,083 cala można instalować we wnękach o wysokości 1,625 cala. Aby napęd został prawidłowo umieszczony w klatce, należy przykręcić wkręty prowadzące. Dodatkowe wkręty prowadzące znajdują się w przedniej części podstawy montażowej komputera, za pokrywą przednią. W przypadku niektórych modeli są to wkręty metryczne M3. Wkręty metryczne dostarczone przez firmę Compaq są koloru czarnego. Jeżeli do kabla podłączane jest tylko jedno urządzenie, urządzenie to musi zostać podłączone do złącza końcowego (złącza urządzenia 0). B 2 Instrukcja obsługi sprzętu

37 Wskazówki dotyczące instalacji dysku twardego Urządzenia SCSI W tej części przedstawiono informacje związane z instalacją i używaniem urządzeń SCSI. Wskazówki dotyczące używania urządzeń SCSI Podczas instalowania urządzeń SCSI oraz ich używania należy przestrzegać następujących zaleceń: Pojedynczy kontroler Ultra SCSI obsługuje maksymalnie siedem urządzeń SCSI w jednym kanale. Każdy kontroler Wide-Ultra SCSI, Ultra-Wide SCSI, Wide Ultra2 SCSI, Ultra 320 SCSI lub Ultra 160 SCSI obsługuje maksymalnie 15 urządzeń SCSI w jednym kanale. W przypadku korzystania z kilku urządzeń SCSI firma Compaq zaleca rozdzielenie urządzeń pomiędzy kanał A oraz kanał B, co zapewni optymalną wydajność. Zalecenia co do kabla SCSI: Kabel LVD (skrętka) o długości maksymalnej 53 cali (ok. 133 cm), z wbudowanym terminatorem, przeznaczony na maksymalnie 5 napędów, z minimalnym odstępem między napędami wynoszącym 5,25 cala (ok. 13 cm). W przypadku modeli w obudowie małowymiarowej obsługiwany jest jedynie kabel przeznaczony na jedno urządzenie. Kontroler SCSI wymaga unikatowego identyfikatora SCSI (0 7 lub 8 15) dla każdego zainstalowanego urządzenia SCSI. Urządzenia SCSI są rozpoznawane przez kontroler SCSI na podstawie przydzielonych im identyfikatorów SCSI, a nie poprzez ich lokalizację. Umieszczenie urządzenia SCSI w innym miejscu łańcucha SCSI nie ma wpływu na komunikację między kontrolerem a tym urządzeniem. Dla urządzeń SCSI są zarezerwowane i dostępne następujące identyfikatory: 0 zarezerwowany dla głównego dysku twardego 7 zarezerwowany dla kontrolera od 1 do 6 oraz od 8 do 15 dostępne dla pozostałych urządzeń SCSI Instrukcja obsługi sprzętu B 3

38 Wskazówki dotyczące instalacji dysku twardego Każdy łańcuch lub obwód SCSI musi mieć zakończenie (być zamknięty) na obu końcach. Prawidłowe zakończenie można uzyskać za pomocą jednej z poniższych metod: Używając kabla z wbudowanym terminatorem. Kabel taki jest dostarczany wraz z komputerem. Używając kabla z wtyczką rezystorowego terminatora w ostatnim złączu. Podłączając do ostatniego złącza urządzenie SCSI z włączonym terminatorem. Podłączając zewnętrzne urządzenie SCSI z włączonym terminatorem do zewnętrznego złącza SCSI z tyłu komputera. Zewnętrzne urządzenia SCSI należy włączać przed włączeniem komputera. Dzięki temu urządzenia zewnętrzne zostaną rozpoznane przez kontroler SCSI. W komputerze można instalować wewnętrzne i zewnętrzne urządzenia z interfejsem SCSI, takie jak dyski twarde, napędy taśmowe oraz napędy optyczne. Firma Compaq nie zaleca instalowania w jednym łańcuchu lub kanale SCSI urządzeń SCSI o różnej szerokości magistrali (Wide i Narrow). Łączenie w jednym łańcuchu lub kanale urządzeń o różnych szerokościach magistrali zawsze powoduje uzyskanie szybkości transferu danych równej szybkości najwolniejszego urządzenia w łańcuchu. Dopuszczalne jest łączenie w jednym kanale urządzeń Wide-Ultra2, Ultra 160 oraz Ultra 320. Natomiast urządzenia z wąską magistralą (typu Narrow) można umieszczać w jednym kanale tylko z innymi urządzeniami z wąską magistralą. Więcej informacji na temat dodatkowych urządzeń SCSI można znaleźć w dokumentacji dostarczanej wraz z tymi urządzeniami lub od autoryzowanego dealera, sprzedawcy lub serwisanta produktów firmy Compaq. B 4 Instrukcja obsługi sprzętu

39 Wskazówki dotyczące instalacji dysku twardego Ä PRZESTROGA: Kabli nie wolno układać w pobliżu otworów wentylacyjnych zasilacza. Ułożone w ten sposób kable mogą zablokować dopływ powietrza do zasilacza, powodując jego przegrzanie. Wskazówki dotyczące instalacji dodatkowych urządzeń SCSI Jeżeli w jednym systemie zostaną zainstalowane dysk Ultra ATA oraz dysk SCSI, startowym dyskiem twardym będzie dysk Ultra ATA, chyba że w programie F10 Setup zostanie zmieniona kolejność uruchamiania. Wymieniając dysk twardy, należy go zastąpić dyskiem tego samego typu. Jeżeli dysk twardy typu Ultra ATA zostanie wymieniony na dysk typu SCSI, konieczne będzie podłączenie wielofunkcyjnego kabla SCSI LVD (Low Voltage Differential). Jeżeli używany będzie tylko jeden dysk SCSI, należy go zainstalować we wnęce 4 (jeżeli komputer jest wyposażony w co najmniej cztery wnęki). Przed rozpoczęciem instalowania urządzenia SCSI należy: Sprawdzić identyfikator SCSI napędu i, w razie potrzeby, zmienić identyfikator na unikatowy numer. Informacje na ten temat znajdują się w tym dodatku, w części zatytułowanej Wskazówki dotyczące używania urządzeń SCSI lub w dokumentacji dostarczonej wraz z urządzeniem. Ustalić, czy urządzenie wymaga włączonego czy wyłączonego terminatora. W razie potrzeby należy ustawić terminator urządzenia. Informacje na ten temat znajdują się w tym dodatku, w części zatytułowanej Używanie kabla SCSI lub w dokumentacji dostarczonej wraz z urządzeniem. Instrukcja obsługi sprzętu B 5

40 Wskazówki dotyczące instalacji dysku twardego Niektóre urządzenia mogą nie być wyposażone w zworki włączające terminator. W takim przypadku należy podłączyć kabel zakończony terminatorem. Zewnętrzne urządzenie SCSI należy włączyć przed włączeniem komputera. Kontroler płyty głównej rozpozna zewnętrzne urządzenie SCSI i automatycznie ustawi jego wartości. Jeżeli urządzenie SCSI jest podłączone do zewnętrznego złącza z tyłu komputera, wówczas jest ono ostatnim elementem łańcucha SCSI i musi być zakończone terminatorem. Kontrolery SCSI Niektóre modele komputera, na przykład stacje robocze, są wyposażone w zintegrowany jednokanałowy kontroler Ultra 160 SCSI, ze złączem wewnętrznym na płycie głównej. Kable SCSI W znajdujących się z przodu komputera wnękach na napędy można instalować urządzenia pamięci masowej typu SCSI. Używanie kabli SCSI Niektóre modele komputerów są dostarczane z wielofunkcyjnym kablem SCSI, obsługującym urządzenia Low Voltage Differential (LVD) lub z jednym zakończeniem. Do kabla takiego można podłączyć maksymalnie trzy urządzenia SCSI instalowane we wnękach z przodu komputera (modele UATA nie są wyposażone w kabel SCSI). Kabel SCSI z terminatorem, przeznaczony na pięć urządzeń B 6 Instrukcja obsługi sprzętu

41 Wskazówki dotyczące instalacji dysku twardego Kabel dostarczony wraz z komputerem może się różnić od tego przedstawionego na ilustracji (kabla przeznaczonego na pięć urządzeń). W przypadku modeli w obudowie małowymiarowej obsługiwany jest jedynie kabel przeznaczony na jedno urządzenie. Więcej informacji na temat instalowania dodatkowych urządzeń SCSI można znaleźć w dokumentacji dostarczanej wraz z tymi urządzeniami lub od autoryzowanego dealera, sprzedawcy lub serwisanta produktów firmy Compaq. Używanie narzędzia SCSISelect z urządzeniami SCSI Adapter główny SCSI zawiera program narzędziowy SCSISelect, służący do konfiguracji adapteru i uruchamiania narzędziowych programów dyskowych SCSI. Aby uruchomić program SCSISelect: Przy włączonym trybie wyświetlania komunikatów Post: w trakcie autotestu POST, po wyświetleniu komunikatu Press <Ctrl><A> for SCSISelect Utility, naciśnij kombinację klawiszy Ctrl+A. Przy wyłączonym trybie wyświetlania komunikatów Post: kiedy pojawi się ekran z logo firmy Compaq, naciśnij dowolny klawisz, aby pominąć ten ekran. Następnie natychmiast naciśnij kombinację klawiszy Ctrl+A, aby uruchomić program narzędziowy SCSISelect. Wyświetlone zostanie menu z następującymi opcjami: Configure/View Host Adapter Settings (Konfigurowanie/Przeglądanie ustawień adapteru głównego) SCSI Bus Interface Definitions (Definicje interfejsu magistrali SCSI) Host Adapter SCSI ID (Identyfikator adapteru głównego SCSI) SCSI Parity Checking (Sprawdzanie parzystości SCSI) Host Adapter SCSI Termination (Instalowanie terminatora w adapterze głównym SCSI) Instrukcja obsługi sprzętu B 7

42 Wskazówki dotyczące instalacji dysku twardego Additional Options (Opcje dodatkowe) Boot Device Options (Opcje urządzeń startowych) SCSI Device Configuration (Konfiguracja urządzeń SCSI) Advanced Configuration Options (Zaawansowane opcje konfiguracji) SCSI Disk Utilities (Narzędziowe programy dyskowe SCSI) Wykaz wszystkich urządzeń SCSI i ich identyfikatorów Informacje o konfigurowaniu trybu wyświetlania komunikatów autotestu POST znajdują się w Podręczniku do programu Computer Setup (F10), zamieszczonym na dysku CD Compaq Documentation Library. Wybieranie opcji cichego napędu (Quiet Drive) Napęd wyposażony w funkcję Quiet Drive stanowi wyposażenie opcjonalne i może być niedostępny w przypadku niektórych modeli komputera. Jeżeli komputer został wyposażony w napęd Quiet Drive lub napęd taki został opcjonalnie zainstalowany, napęd można skonfigurować do pracy w trybie Quiet (Cichy) lub Performance (Wydajność). Ten drugi tryb jest trybem domyślnym. Poziom hałasu generowanego przez pozostający w trybie bezczynności napęd Quiet Drive jest o około 4 decybele (db) niższy niż w przypadku napędu standardowego. Poziom hałasu generowanego podczas odczytu i zapisu danych przez napęd Quiet Drive skonfigurowany do pracy w trybie Quiet jest o około 7 db niższy niż w przypadku napędu standardowego. Napęd skonfigurowany do pracy w trybie Quiet nie osiągnie najwyższego poziomu wydajności. Maksymalną wydajność napędu można osiągnąć, konfigurując go do pracy w trybie Performance. B 8 Instrukcja obsługi sprzętu

43 Wskazówki dotyczące instalacji dysku twardego Aby sprawdzić, czy komputer jest wyposażony w napęd Quiet Drive lub aby uaktywnić tryb Quiet: 1. Włącz lub uruchom ponownie komputer. W systemie Windows kliknij Start > Zamknij > Uruchom ponownie komputer. 2. Kiedy w prawym dolnym rogu ekranu pojawi się komunikat F10 = Setup, naciśnij klawisz F10. Jeśli klawisz F10 nie zostanie naciśnięty w trakcie wyświetlania komunikatu, dostęp do oprogramowania będzie możliwy dopiero po ponownym uruchomieniu komputera. 3. Wybierz z listy odpowiedni język, a następnie naciśnij klawisz Enter. 4. Menu programu Computer Setup zawiera pięć pozycji. Za pomocą klawiszy ze strzałkami lub tabulatora wybierz pozycję Storage (Pamięć) > Device Configuration (Konfiguracja urządzeń). 5. Z listy urządzeń wybierz napęd. Naciśnij klawisz Enter. 6. Wybierz pozycję Quiet Drive (Cichy napęd) > Quiet (Cichy). Ustawieniem fabrycznym tej opcji jest Performance (Wydajność). Jeżeli opcja Quiet Drive nie jest wyświetlona, w komputerze nie jest zainstalowany napęd Quiet Drive. 7. Aby zapisać zmiany i wyjść z programu, wybierz menu File (Plik) > Save Changes (Zapisz zmiany). Instrukcja obsługi sprzętu B 9

44 C Wymiana baterii Bateria znajdująca się w komputerze zasila zegar czasu rzeczywistego, a minimalny okres jej eksploatacji wynosi około trzech lat. Wymieniając baterię, należy ją zastąpić baterią równoważną do tej pierwotnie zainstalowanej w komputerze. Komputer jest wyposażony w pastylkową baterię litową o napięciu 3 V. Okres eksploatacji baterii można wydłużyć, podłączając komputer do sprawnego gniazda sieci elektrycznej. Zainstalowana w komputerze bateria litowa NIE jest używana, gdy komputer jest podłączony do źródła prądu przemiennego. Å OSTRZEŻENIE: Ä PRZESTROGA: W komputerze zastosowano wewnętrzną baterię litową zdwutlenkiem manganu. W przypadku nieprawidłowego obchodzenia się z baterią istnieje ryzyko pożaru lub poparzenia substancją chemiczną. Ze względu na ryzyko zranienia, należy pamiętać o następujących zaleceniach: Nie wolno ponownie ładować baterii. Nie należy poddawać baterii działaniu temperatur wyższych niż 60 C (140 F). Baterii nie wolno rozbierać, zgniatać, przekłuwać, zwierać jej zewnętrznych kontaktów, wrzucać do wody lub ognia. Baterię należy wymieniać tylko na baterię firmy Compaq odpowiednią dla tego produktu. Przed przystąpieniem do wymiany baterii należy pamiętać o wykonaniu kopii zapasowej ustawień pamięci CMOS. Wyjęcie z komputera baterii powoduje wyzerowanie ustawień pamięci CMOS. Informacje o tworzeniu kopii zapasowej ustawień pamięci CMOS można znaleźć w Podręczniku rozwiązywania problemów. Instrukcja obsługi sprzętu C 1

45 Wymiana baterii N Baterii, pakietów baterii oraz akumulatorów nie wolno wyrzucać do pojemników na śmieci. Baterie należy przekazać do recyklingu, oddać do prawidłowego składowania dystrybutorowi odpadów lub zwrócić autoryzowanemu przedstawicielowi firmy Compaq. Ä PRZESTROGA: Wyładowania elektrostatyczne mogą uszkodzić elektroniczne elementy komputera lub jego urządzenia dodatkowe. Przed przystąpieniem do wykonywania opisanych poniżej czynności należy pozbyć się nagromadzonych ładunków elektrostatycznych, dotykając uziemionego obiektu metalowego. 1. Jeżeli włączona jest blokada Smart Cover Lock, uruchom program Computer Setup i wyłącz czujnik Smart Cover Sensor oraz blokadę. 2. Zamknij system operacyjny w prawidłowy sposób, a następnie wyłącz komputer i wszystkie podłączone do niego urządzenia zewnętrzne. Wyjmij wtyczkę kabla zasilającego z gniazda sieci elektrycznej i zdejmij obudowę komputera lub panel dostępu. Aby uzyskać dostęp do baterii, konieczne może być wyjęcie karty rozszerzeń. 3. Odszukaj baterię i jej uchwyt na płycie głównej. 4. W zależności od typu uchwytu baterii na płycie głównej, wykonaj poniższe czynności w celu wymiany baterii. C 2 Instrukcja obsługi sprzętu

46 Wymiana baterii Typ 1 a. Wyjmij baterię z uchwytu. Wyjmowanie baterii pastylkowej (typ 1) b. Wsuń nową baterię do pojemnika, biegunem dodatnim skierowanym w górę. Uchwyt automatycznie zamocuje baterię w prawidłowej pozycji. Instrukcja obsługi sprzętu C 3

47 Wymiana baterii Typ 2 a. Aby zwolnić baterię z uchwytu, naciśnij metalowy zacisk wystający nad krawędzią baterii. b. Kiedy bateria wysunie się ku górze, wyjmij ją. Wyjmowanie baterii pastylkowej (typ 2) C 4 Instrukcja obsługi sprzętu

48 Wymiana baterii c. Aby zainstalować nową baterię, wsuń jej brzeg pod krawędź uchwytu, biegunem dodatnim skierowanym w górę. Naciśnij drugi brzeg baterii. Metalowy zacisk powinien wyskoczyć ponad brzeg baterii. Wymiana baterii pastylkowej (typ 2) Po włożeniu baterii wykonaj poniższe czynności w celu ukończenia procedury wymiany. 5. Załóż obudowę komputera lub panel dostępu. 6. Podłącz kabel zasilający i włącz komputer. 7. Za pomocą programu Computer Setup ustaw ponownie datę i godzinę, hasła oraz inne wartości ustawień systemu. Informacje na ten temat znajdują się w Podręczniku do programu Computer Setup (F10). Jeżeli zwykle zabezpieczasz obudowę za pomocą blokady Smart Cover Lock, uruchom program Computer Setup i ponownie włącz czujnik Smart Cover Sensor oraz blokadę. Instrukcja obsługi sprzętu C 5

49 D Blokady zabezpieczające Instalowanie blokady zabezpieczającej Za pomocą przedstawionych poniżej i na następnej stronie blokad zabezpieczających można zabezpieczyć komputer typu Microtower. Instalowanie kabla zabezpieczającego Kensington w komputerze Compaq Evo D300 Series Microtower Instrukcja obsługi sprzętu D 1

50 Blokady zabezpieczające I Instalowanie kłódki w komputerze Compaq Evo D300 Series Microtower D 2 Instrukcja obsługi sprzętu

51 E Wyładowania elektrostatyczne Ładunki elektrostatyczne znajdujące się na ciele człowieka lub innym przewodniku mogą doprowadzić do uszkodzenia płyty głównej lub innych czułych elementów czy urządzeń. Może to spowodować ograniczenie trwałości urządzenia. Zapobieganie wyładowaniom elektrostatycznym Aby zapobiec uszkodzeniom spowodowanym wyładowaniami elektrostatycznymi, należy przestrzegać następujących zaleceń: Aby uniknąć bezpośredniego kontaktu urządzeń ze skórą, należy je przechowywać i transportować w specjalnych opakowaniach antystatycznych. Elementy czułe na wyładowania należy przechowywać w opakowaniach, aż do momentu zainstalowania ich w stacjach roboczych, zabezpieczonych przed wyładowaniami elektrostatycznymi. Przed wyjęciem urządzenia z opakowania należy go umieścić na uziemionej powierzchni. Należy unikać dotykania bolców, przewodów lub układów. Przed kontaktem z elementami lub układami czułymi na wyładowania trzeba zawsze pamiętać o właściwym uziemieniu. Instrukcja obsługi sprzętu E 1

52 Wyładowania elektrostatyczne Metody uziemiania Istnieje kilka sposobów uziemiania. Należy skorzystać z jednej z nich przed dotknięciem lub przystąpieniem do instalowania elementów czułych na wyładowania. Na nadgarstek należy zakładać opaskę uziemiającą, połączoną przewodem uziemiającym z podstawą montażową komputera lub samą stacją roboczą. Opaski takie to elastyczne opaski uziemiające, posiadające opór minimum 1 megaoma +/- 10 procent. Prawidłowe uziemienie zapewnia opaska przylegająca do skóry. Podczas pracy wykonywanej na stojąco należy stosować opaski na stopy, palce u nóg lub buty. Stojąc na przewodzącej podłodze lub macie rozpraszającej, należy stosować opaski na obie stopy. Należy używać przewodzących narzędzi serwisowych. Należy używać przenośnego zestawu serwisowego wyposażonego w składaną matę rozpraszającą ładunki elektrostatyczne. Zalecany sprzęt do uziemienia można nabyć u autoryzowanego dystrybutora, sprzedawcy lub serwisanta produktów firmy Compaq. Więcej informacji o wyładowaniach elektrostatycznych można uzyskać u autoryzowanego dystrybutora, sprzedawcy lub serwisanta produktów firmy Compaq. E 2 Instrukcja obsługi sprzętu

53 F Obsługa komputera i przygotowywanie go do transportu Obsługa komputera Przy obsłudze komputera i monitora należy postępować zgodnie z poniższymi wskazówkami: Komputer należy umieścić na stabilnej i płaskiej powierzchni. Z tyłu komputera i nad monitorem należy pozostawić co najmniej 3 cale (ok. 7,6 cm) wolnej przestrzeni, aby umożliwić swobodny przepływ powietrza. Nie wolno korzystać z komputera przy zdjętej obudowie lub panelu bocznym. Nie wolno w żaden sposób blokować otworów wentylacyjnych z przodu komputera, gdyż utrudni to swobodny przepływ powietrza. Nie należy ustawiać klawiatury z opuszczonymi stopkami bezpośrednio przed komputerem, ponieważ to również ogranicza przepływ powietrza. Komputer należy chronić przed wilgocią, bezpośrednim oddziaływaniem światła słonecznego oraz nadmiernie wysokimi lub nadmiernie niskimi temperaturami. Informacje o dopuszczalnych przedziałach temperatur i wilgotności znajdują się w dodatku A, zatytułowanym Dane techniczne. Komputer i klawiaturę należy chronić przed kontaktem z płynami. Instrukcja obsługi sprzętu F 1

54 Obsługa komputera i przygotowywanie go do transportu Nie wolno zasłaniać szczelin wentylacyjnych monitora żadnym materiałem. Przed przystąpieniem do wykonywania wymienionych niżej czynności należy zawsze wyłączyć komputer. Obudowę komputera należy czyścić za pomocą miękkiej i wilgotnej tkaniny. Używanie środków czyszczących może zniszczyć powierzchnię lub spowodować jej odbarwienie. Od czasu do czasu należy przeczyścić otwory wentylacyjne z przodu i z tyłu komputera. Niektóre rodzaje włókien i inne ciała obce mogą zablokować szczeliny wentylacyjne i ograniczyć przepływ powietrza. Środki ostrożności przy obchodzeniu się z napędem CD-ROM Podczas obsługi lub czyszczenia napędu CD-ROM należy przestrzegać poniższych zaleceń. Obsługa Nie wolno przesuwać napędu podczas pracy. Może to spowodować błędy podczas odczytywania danych. Należy unikać poddawania napędu nagłym zmianom temperatur, gdyż może to powodować uszkodzenia wewnątrz urządzenia. Jeżeli napęd jest włączony, a temperatura nagle ulegnie gwałtownej zmianie, należy odczekać przynajmniej godzinę, a następnie wyłączyć zasilanie. Po natychmiastowym przystąpieniu do używania napędu mogą się pojawić problemy z odczytywaniem danych. Należy unikać umieszczania napędu w miejscu, gdzie będzie on narażony na dużą wilgotność, skrajne temperatury, drgania mechaniczne lub bezpośrednie działanie światła słonecznego. F 2 Instrukcja obsługi sprzętu

55 Obsługa komputera i przygotowywanie go do transportu Czyszczenie Panel przedni oraz elementy sterujące należy czyścić miękką ściereczką suchą lub zwilżoną w roztworze łagodnego detergentu. Nie wolno bezpośrednio spryskiwać urządzenia żadnymi środkami czyszczącymi. Nie wolno czyścić urządzenia rozpuszczalnikami (na przykład alkoholem lub benzenem), ponieważ substancje te mogą zniszczyć powierzchnię. Środki bezpieczeństwa Jeżeli do napędu przedostanie się jakiś obiekt lub płyn, należy niezwłocznie odłączyć komputer od zasilania i dostarczyć go do autoryzowanego punktu serwisowego produktów firmy Compaq. Przygotowanie do transportu Przygotowując komputer do transportu, należy postępować zgodnie z poniższymi wskazówkami: 1. Utwórz kopie zapasowe danych znajdujących się na dysku twardym. W tym celu użyj dysków PD, taśm lub dyskietek. Zadbaj o to, aby nośniki zawierające kopie zapasowe nie były w czasie przechowywania lub transportu poddawane działaniu impulsów elektrycznych lub magnetycznych. Dysk twardy jest blokowany automatycznie po wyłączeniu zasilania komputera. 2. Wyjmij z napędu dyskietki programowe i umieść je w osobnym miejscu. 3. Włóż pustą dyskietkę do napędu dyskietek, aby zabezpieczyć go na czas transportu. Nie używaj dyskietki, na której są już zapisane lub będą zapisane dane. 4. Wyłącz komputer i podłączone do niego urządzenia zewnętrzne. 5. Wyjmij wtyczkę kabla zasilającego z gniazda sieci elektrycznej, a następnie z komputera. Instrukcja obsługi sprzętu F 3

56 Obsługa komputera i przygotowywanie go do transportu 6. Odłącz elementy komputera i urządzenia zewnętrzne od źródła zasilania, a następnie od komputera. Przed transportem komputera sprawdź, czy wszystkie karty są właściwie osadzone i zamocowane w gniazdach na płycie głównej. 7. Zapakuj elementy komputera i urządzenia zewnętrzne do ich oryginalnych lub podobnych opakowań, z odpowiednią ilością materiału tłumiącego, zabezpieczającego je podczas podróży. Informacje dotyczące dopuszczalnych zakresów temperatur i wilgotności w czasie transportu znajdują się dodatku A, zatytułowanym Dane techniczne. F 4 Instrukcja obsługi sprzętu
