SERIA 78 Zasilacze impulsowe. Wyjście 24 V DC, 12 W Wyjście 12 V DC, 12 W Wyjście 24 V DC, 36 W

Transkrypt

1 SERIA SERIA Modułowe zasilacze 12 W i 36 W do szaf elektrycznych Typ Wyjście 24 V, 12 W mm (1 moduł) x 61 mm głębokości Typ Wyjście 12 V, 12 W mm (1 moduł) x 61 mm głębokość Typ.36 --Wyjście 24 V, 36 W --Zabezpieczenie na wejściu: wymienny bezpiecznik wraz z zapasowym --70 mm (4 moduły) x 61 mm głębokości Niskie (< 0.4 W) zużycie energii w trybie czuwania Ochrona termiczna: wewnętrzna, z wyłączeniem Vout Ochrona zwarciowa: tryb hiccup (samoczynne załączanie) Ochrona przeciążeniowa: warystor Topologia flyback Zgodność z EN i EN Praca równoległa (redundancja) - z diodą OR Można łączyć dualnie i szeregowo Do montażu na szynę DIN 35 mm (EN 60715) Wyjście 24 V, 12 W Wyjście 12 V, 12 W Wyjście 24 V, 36 W Wymienny bezpiecznik wraz z zapasowym * (patrz schemat P) ** składowa 100Hz międzyszczytowa przy zasilaniu 100V AC *** V AC z prądem wyjściowym ograniczonym do 80 % I N Wymiary patrz str. 17 **** (patrz schematy obniżania parametrów znamionowych L) Charakterystyka wyjścia Prąd wyjściowy ( C, 230 V AC wej.) A Prąd znamionowy I N (50 C, pełen zakres wejściowy) A Napięcie znamionowe V Pobór mocy W Moc wyjściowa ( C, 230 V AC wej.) W Odporność na przeciążenia 3 ms* A Zakres regulacji napięcia V Zmiana napięcia (bez obciążenia, z obciążeniem) < 1% < 1% < 1% Tętnienie napięcia przy pełnym obciążeniu** mv < 200 < 200 < 200 Czas podtrzymania przy wej. 100 V AC ms > 10 > 10 > 20 pełnym obciążeniu: wej. 260 V AC ms > 90 > 90 > 100 Charakterystyka wejścia Napięcie znam. (U N ) V AC (50/60 Hz) V (bez polaryzacji) Zakres napięcia zasilania V AC (50/60 Hz) *** *** *** V Maks. pobór mocy VA (przy 100 V AC, 50 Hz) W Pobór mocy w stanie czuwania W < 0.4 < 0.4 < 0.4 Współczynnik mocy Maks. pobór prądu (przy 88 V AC) A Maks. prąd rozruchowy (szczyt przy 265 V) przy 3 ms A Wymienny bezpiecznik 1 A - T Dane ogólne Efektywność (przy 230 V AC) % MTT h > > > Opóźnienie zadziałania s < 1 < 1 < 1 Wytrzymałość izolacji wejście/wyjście V AC 2500 (klasa II) 2500 (klasa II) 3000 (klasa II) Wytrzymałość izolacji wejście/pe V AC Temperatura pracy**** C Stopień ochrony IP 20 IP 20 IP 20 Certyfikaty i dopuszczenia (wg typu) 1

2 SERIA SERIA Modułowe zasilacze 60 W i 50 W do szaf elektrycznych Typ.60 --Wyjście 24 V, 60 W Typ.50 --Wyjście 12 V, 50 W Wysoka efektywność (do 91%) Niskie (< 0.4 W) zużycie energii w trybie czuwania Ochrona termiczna: wewnętrzna, z wyłączeniem Vout Ochrona zwarciowa: tryb hiccup (samoczynne załączanie) Zabezpieczenie na wejściu: wymienny bezpiecznik wraz z zapasowym Ochrona przeciążeniowa: warystor Topologia flyback Quasi-rezonansowa technologia przełączania w zerze napięcia (ZVS) Zgodność z EN i EN Praca równoległa (redundancja) - z diodą OR Można łączyć dualnie i szeregowo Niewielkie wymiary: 70 mm (4 moduły), 61 mm głębokości Do montażu na szynę DIN 35 mm (EN 60715) Wyjście 24 V, 60 W Regulacja napięcia V Technologia ZVS Wyjście 12 V, 50 W Regulacja napięcia V Technologia ZVS Wymienny bezpiecznik wraz z zapasowym * (patrz schemat P) ** składowa 100Hz międzyszczytowa przy zasilaniu 100V AC Wymiary patrz str. 17 *** (patrz schematy obniżania parametrów znamionowych L) Charakterystyka wyjścia Prąd wyjściowy ( C, 230 V AC wej.) A Prąd znamionowy I N (50 C, pełen zakres wejściowy) A Napięcie znamionowe V Pobór mocy W Moc wyjściowa ( C, 230 V AC wej.) W Odporność na przeciążenia 3 ms* A Zakres regulacji napięcia V Zmiana napięcia (bez obciążenia, z obciążeniem) < 1% < 1% Tętnienie napięcia przy pełnym obciążeniu** mv < 200 < 200 Czas podtrzymania przy wej. 100 V AC ms > 20 > 30 pełnym obciążeniu: wej. 260 V AC ms > 0 > 150 Charakterystyka wejścia Napięcie znam. (U N ) V AC (50/60 Hz) V (bez polaryzacji) Zakres napięcia zasilania V AC (50/60 Hz) V Maks. pobór mocy VA (przy 100 V AC, 50 Hz) W Pobór mocy w stanie czuwania W < 0.4 < 0.4 Współczynnik mocy Maks. pobór prądu (przy 88 V AC) A Maks. prąd rozruchowy (szczyt przy 265 V) przy 3 ms A Wymienny bezpiecznik 1.6 A - T 1.6 A - T Dane ogólne Efektywność (przy 230 V AC) % MTT h > > Opóźnienie zadziałania s < 1 < 1 Wytrzymałość izolacji wejście/wyjście V AC 3000 (klasa II) 3000 (klasa II) Wytrzymałość izolacji wejście/pe V AC 1500 (klasa I) 1500 (klasa I) Temperatura pracy*** C Stopień ochrony IP 20 IP 20 Certyfikaty i dopuszczenia (wg typu) 2

3 SERIA SERIA Modułowe zasilacze 60 W i 50 W do szaf elektrycznych Ochrona przeciążeniowa fold-back przy ładowaniu baterii i praca równoległa przy zwiększonym prądzie obciążenia Typ.61 --Wyjście 24 V, 60 W Typ.51 --Wyjście 12 V, 50 W Wysoka efektywność (do 91%) Niskie (< 0.4 W) zużycie energii w trybie czuwania Ochrona termiczna: wewnętrzna, z wyłączeniem Vout Ochrona zwarciowa: tryb hiccup (samoczynne załączanie) Ochrona przeciążeniowa: Tryb fold-back Zabezpieczenie na wejściu: wymienny bezpiecznik wraz z zapasowym Ochrona przeciążeniowa: warystor Topologia flyback Quasi-rezonansowa technologia przełączania w zerze napięcia (ZVS) Zgodność z EN i EN Praca równoległa przy zwiększonym prądzie obciążenia (z diodą OR) Można łączyć dualnie i szeregowo Niewielkie wymiary: 70 mm (4 moduły), 60 mm głębokości Do montażu na szynę DIN 35 mm (EN 60715) Wymiary patrz str. 17 Charakterystyka wyjścia Wyjście 24 V, 60 W Regulacja napięcia V Technologia ZVS Może służyć do ładowania baterii Wyjście 12 V, 50 W Regulacja napięcia V Technologia ZVS Może służyć do ładowania baterii Wymienny bezpiecznik wraz z zapasowym * (patrz schemat P) ** składowa 100Hz międzyszczytowa przy zasilaniu 100V AC *** (patrz schematy obniżania parametrów znamionowych L) Może służyć do ładowania baterii (szczegółowe informacje str. 11) Prąd wyjściowy ( C, 230 V AC wej.) A Prąd znamionowy I N (50 C, pełen zakres wejściowy) A Napięcie znamionowe V Pobór mocy W Moc wyjściowa ( C, 230 V AC wej.) W Odporność na przeciążenia 3 ms* A 8 12 Zakres regulacji napięcia V Zmiana napięcia (bez obciążenia, z obciążeniem) < 1% < 1% Tętnienie napięcia przy pełnym obciążeniu** mv < 200 < 200 Czas podtrzymania przy wej. 100 V AC ms > 20 > 30 pełnym obciążeniu: wej. 260 V AC ms > 0 > 150 Charakterystyka wejścia Napięcie znam. (U N ) V AC (50/60 Hz) V (bez polaryzacji) Zakres napięcia zasilania V AC (50/60 Hz) V Maks. pobór mocy VA (przy 100 V AC, 50 Hz) W Pobór mocy w stanie czuwania W < 0.4 < 0.4 Współczynnik mocy Maks. pobór prądu (przy 88 V AC) A Maks. prąd rozruchowy (szczyt przy 265 V) przy 3 ms A Wymienny bezpiecznik 1.6 A - T 1.6 A - T Dane ogólne Efektywność (przy 230 V AC) % MTT h > > Opóźnienie zadziałania s < 1 < 1 Wytrzymałość izolacji wejście/wyjście V AC 3000 (klasa II) 3000 (klasa II) Wytrzymałość izolacji wejście/pe V AC 1500 (klasa I) 1500 (klasa I) Temperatura pracy*** C Stopień ochrony IP 20 IP 20 Certyfikaty i dopuszczenia (wg typu) 3

4 SERIA SERIA Przemysłowe zasilacze impulsowe : 120 W i 0 W Ochrona przeciążeniowa fold-back przy ładowaniu baterii i praca równoległa przy zwiększonym prądzie obciążenia Typ.1C --Wyjście 24 V, 120 W Typ.1D --Wyjście 24 V, 0 W --Dwustopniowy z aktywnym PC Wysoka efektywność (do 90%) Niski pobór mocy w stanie czuwania Topologia forward Ochrona termiczna: Wbudowany alarm z funkcją pre-paidem wykorzystujący LED i zestyk pomocniczy, oraz możliwość resetowania za pomocą wyłącznika awaryjnego - przycisku O Vout Wskazanie przeciążenia: Pre-alert wczesne ostrzeganie poprzez LED i zestyk pomocniczy Prąd przeciążeniowy: Bez ograniczenia czasowego, LED i zestyk pomocniczy Ochrona przeciążeniowa: Tryb fold-back Ochrona zwarciowa: tryb hiccup (samoczynne załączanie) Zabezpieczenie na wejściu: wymienny bezpiecznik wraz z zapasowym Ochrona przeciążeniowa: warystor Zgodność z EN i EN Praca równoległa przy zwiększonym prądzie obciążenia (z diodą OR) Można łączyć dualnie i szeregowo Do montażu na szynę DIN 35 mm (EN 60715) Wymiary patrz str. 17 Charakterystyka wyjścia.1c.1d Wyjście 24 V, 120 W Regulacja napięcia V Wymienny bezpiecznik wraz z zapasowym Ochrona termiczna z sygnalizacją LED Wyjście 24 V, 0 W Regulacja napięcia V Dwustopniowy z aktywnym PC (Power actor Correction) Sygnalizacja przez zestyk pomocniczy * (patrz schemat P) ** składowa 100Hz międzyszczytowa przy zasilaniu 110V AC *** (patrz schematy obniżania parametrów znamionowych L) Może służyć do ładowania baterii (szczegółowe informacje str. 11) Prąd wyjściowy ( C, 230 V AC wej.) A Prąd znamionowy I N (50 C, pełen zakres wejściowy) A Napięcie znamionowe V Pobór mocy W Moc wyjściowa ( C, 230 V AC wej.) W 0 0 Odporność na przeciążenia 5 ms* A Zakres regulacji napięcia V Zmiana napięcia (bez obciążenia, z obciążeniem) < 1% < 1% Tętnienie napięcia przy pełnym obciążeniu** mv < 100 < 100 Czas podtrzymania przy wej. 110 V AC ms > 10 > 20 pełnym obciążeniu: wej. 260 V AC ms > 80 > 20 Charakterystyka wejścia Napięcie znam. (U N ) V AC (50/60 Hz) V Zakres napięcia zasilania V AC (50/60 Hz) V (z polaryzacją) (bez polaryzacji) Napięcie odpadania V 140 (z I wyjście = 2.5 A) 80 Maks. pobór mocy VA 195 (przy 60 Hz) 145 (przy 50 Hz) (przy min. zakresie napięcia zasilania V AC) W 7 (przy 60 Hz) 145 (przy 50 Hz) Pobór mocy w stanie czuwania W < 2.1 < 3.3 Współczynnik mocy Maks. pobór prądu A 1.7 (przy 110 V AC) 1.6 (przy 88 V AC) Maks. prąd rozruchowy (szczyt przy 265 V) przy 3 ms A Wymienny bezpiecznik 2.5 A - T 2.5 A - T Dane ogólne Efektywność (przy 230 V AC) % MTT h > > Opóźnienie zadziałania s < 1 < 1 Wytrzymałość izolacji wejście/wyjście V AC 2500 (klasa II) 2500 (klasa II) Wytrzymałość izolacji wejście/pe V AC 1500 (klasa I) 1500 (klasa I) Temperatura pracy*** C Stopień ochrony IP 20 IP 20 Certyfikaty i dopuszczenia (wg typu) 4

5 SERIA SERIA Przemysłowe zasilacze impulsowe : 240 W Ochrona przeciążeniowa, praca równoległa przy zwiększonym prądzie obciążenia Typ.2E --Wyjście 24 V, 240 W --Dwustopniowy z aktywnym PC Wysoka efektywność (do 93%) Niski pobór mocy w trybie czówania Topologia forward Ochrona termiczna: Wbudowany alarm z funkcją pre-paidem wykorzystujący LED i zestyk pomocniczy, oraz możliwość resetowania za pomocą wyłącznika awaryjnego - przycisku O Vout Wskazanie przeciążenia: Pre-alert wczesne ostrzeganie poprzez LED i zestyk pomocniczy Prąd przeciążeniowy: Bez ograniczenia czasowego, LED i zestyk pomocniczy Przeciążenie do 20 A Ochrona zwarciowa: tryb hiccup (samoczynne załączanie) Zabezpieczenie na wejściu: wymienny bezpiecznik wraz z zapasowym Ochrona przeciążeniowa: warystor Zgodność z EN i EN Praca równoległa przy zwiększonym prądzie obciążenia (z diodą OR) Można łączyć dualnie i szeregowo Do montażu na szynę DIN 35 mm (EN 60715).2E Wyjście 24 V, 240 W Regulacja napięcia V Dwustopniowy z aktywnym PC (Power actor Correctness) Wymienny bezpiecznik wraz z zapasowym Ochrona termiczna z sygnalizacją LED Sygnalizacja przez zestyk pomocniczy * (patrz schemat P) ** składowa 100Hz międzyszczytowa przy zasilaniu 110V AC *** (patrz schematy obniżania parametrów znamionowych L) Wymiary patrz str. 18 Charakterystyka wyjścia Prąd wyjściowy ( C, 230 V AC wej.) A 10.8 Prąd znamionowy I N (50 C, pełen zakres wejściowy) A 10 Napięcie znamionowe V 24 Pobór mocy W 240 Moc wyjściowa ( C, 230 V AC wej.) W 250 Odporność na przeciążenia 5 ms* A 25 Zakres regulacji napięcia V Zmiana napięcia (bez obciążenia, z obciążeniem) < 1% Tętnienie napięcia przy pełnym obciążeniu** mv < 100 Czas podtrzymania przy wej. 110 V AC ms > 20 pełnym obciążeniu: wej. 260 V AC ms > 20 Charakterystyka wejścia Napięcie znam. (U N ) V AC (50/60 Hz) V Zakres napięcia zasilania V AC (50/60 Hz) V (bez polaryzacji) Napięcie odpadania V 80 Maks. pobór mocy VA 275 (przy 50 Hz) (przy min. zakresie napięcia zasilania V AC) W 274 (przy 50 Hz) Pobór mocy w stanie czuwania (przy 88 V) W 2.8 Współczynnik mocy Maks. pobór prądu A 3.0 (przy 88 V AC) Maks. prąd rozruchowy (szczyt przy 265 V) przy 3 ms A 12 Wymienny bezpiecznik 3.15 A - T Dane ogólne Efektywność (przy 230 V AC) % 93 MTT h > Opóźnienie zadziałania s < 1 Wytrzymałość izolacji wejście/wyjście V AC 2500 (klasa II) Wytrzymałość izolacji wejście/pe V AC 1500 (klasa I) Temperatura pracy*** C Stopień ochrony IP 20 Certyfikaty i dopuszczenia (wg typu) 5

6 SERIA SERIA Kod zamówienia Przykład: Seria zasilacz impulsowy, wyjście 36 W 24 V, napięcie wejściowe V AC, wymienny bezpiecznik. A B C D Seria Moc 12 = Wyjście 12 W 36 = Wyjście 36 W 50/51 = Wyjście 50 W 60/61 = Wyjście 60 W 1C = Wyjście 120 W 1D = Wyjście 0 W 2E = Wyjście 240 W Zmiana napięcia 1 = wejście AC, wyjście Napięcie znamionowe cewki 230 = V AC D: 0 = Standardowe 1 = Wymienny bezpiecznik 3 = Wymienny bezpiecznik + regulator napięcia wyjściowego 4 = Bezpiecznik + regulator + zestyk logiki dodatniej 5 = Bezpiecznik + regulator + zestyk alarmu wstępnego C: 0 = Standardowe 1 = Dwustopniowy z aktywnym PC (Power actor Correctness) AB: 12 = Wyjście 12 W 24 = Wyjście 24 W Kod zamówieniowy c c d d e

7 SERIA SERIA Dane ogólne EMC specyfikacja (zgodnie z EN ) Norma odniesienia.12,.60,.61,.1c, d.2e Wyładowania elektrostatyczne kontaktowe EN kv 4 kv 4 kv 4 kv 4 kv przez powietrze EN kv 8 kv 8 kv 8 kv 8 kv Odporność na promieniowanie MHz EN V/m 10 V/m 10 V/m 10 V/m 10 V/m pola elektromagnetycznego GHz EN V/m 3 V/m 3 V/m 3 V/m 10 V/m Bad. odp. na przepięcia (impuls 5/50 ns, 5 i 100 khz) na zaciskach zasilania EN kv 3 kv 3 kv 3 kv 3 kv Impulsy napięcia na zaciskach asymetryczne EN kv 2 kv 2 kv 3 kv 2.5 kv (udar 1.2/50 µs) symetryczne EN kv (.12), 4 kv* 4 kv* 4 kv** 4 kv** 4 kv* (.36) Bad. odp. na przewodzone sygnały EM ( MHz) na zaciskach zasilania EN V 10 V 10 V 10 V 10 V Krótkie przerwy EN cykli 6 cykli 6 cykli 6 cykli 5 cykli Odporność na zaburzenia elektromagnetyczne MHz EN klasa B klasa A klasa B klasa B klasa B Emisja zaburzeń MHz EN klasa B klasa A klasa B klasa A klasa A Przyłącza Maks. Maks Min. Przekrój przewodów (drut, linka) mm 2 1 x 4 / 2 x x 4 1 x 0.5 AWG 1 x 12 / 2 x 14 1 x 12 1 x 20 Moment obrotowy dokręcania śrub zacisków Nm Długość odizolowanej końcówki przewodu mm 9 9 Pozostałe dane Straty mocy przy prądzie znamionowym W 2 (.12), 5 (.36,.50/51), 5.4 (.60/61) W 12 (.1C),.2 (.1D), 16.8 (.2E) * wkładka bezpiecznikowa ulegająca uszkodzeniu przy przepięciach wyższych niż 1.5 kv ** wkładka bezpiecznikowa ulegająca uszkodzeniu przy przepięciach wyższych niż 2 kv 7

8 SERIA SERIA Charakterystyka wyjścia L-1 Wykres poziomu prądu wyjściowego względem temperatury otoczenia (.12) P-1 Szczytowy prąd załączenia w czasie (.12) L-2 Wykres poziomu prądu wyjściowego względem temperatury otoczenia (.36) P-2 Szczytowy prąd załączenia w czasie (.36) L-3 Wykres poziomu prądu wyjściowego względem temperatury otoczenia (.60) P-3 Szczytowy prąd załączenia w czasie (.60) L-4 Wykres poziomu prądu wyjściowego względem temperatury otoczenia (.50/51) P-4 Szczytowy prąd załączenia w czasie (.50/51) 8

9 SERIA SERIA Charakterystyka wyjścia L-5 Wykres poziomu prądu wyjściowego względem temperatury otoczenia (.61) P-5 Szczytowy prąd załączenia w czasie (.61) L-5 Wykres poziomu prądu wyjściowego względem temperatury otoczenia (.1C) P-5 Szczytowy prąd załączenia w czasie (.1C) L-6 Wykres poziomu prądu wyjściowego względem temperatury otoczenia (.1D) P-6 Szczytowy prąd załączenia w czasie (.1D)

10 SERIA SERIA Charakterystyka wyjścia L2E-1 Wykres poziomu prądu wyjściowego względem temperatury otoczenia (.2E) P2E-1 Szczytowy prąd załączenia w czasie (.2E) Tryb hiccup Prąd przeciążeniowy Prąd Prąd obciążenia Czas W normalnych warunkach zasilacze impulsowe serii dostarczają prąd wymagany przez obciążenie. W przypadku pojawienia się zwarcia, dużego przeciążenia (T0) napięcie wyjściowe gwałtownie spadnie do zera a za nim prąd (T1). Po około 2 sekundach (T1 do T2), zasilacz sprawdza w czasie T2 do T3 czy anomalia ustąpiła (30 do 100 ms - w zależności od typu anomalii). Jeśli nadal występują nieprawidłowe parametry, jak to jest na powyższym wykresie, prąd jest ponownie sprowadzany do 0 A przez następne 2 s (T3 do T4). Ten proces jest powtarzany do czasu ustania anomalii (Tn), wtedy zasilacz powraca do normalnego trybu pracy. 10

11 SERIA SERIA Charakterystyka wyjścia B-1 Wykres poziomu napięcia wyjściowego względem prądu wyjściowego (.51) Technologia fold-back umożliwia podtrzymanie prądu obciążenia w 14 warunkach ciężkiego przeciążenia. W przypadku ciężkiego przeciążenia układ fold-back ogranicza prąd wyjściowy liniowo w stosunku do spadku 12 napięcia, zgodnie z powyższym schematem. W praktyce, gdy obciążenie 10 powoduje przeciążenie, obwód fold-back redukuje zarówno napięcie wyjściowe jak i prąd poniżej normalnego zakresu działania, a następnie 8 rozpoczyna pracę w trybie hiccup. W przypadku spięcia zasilacz będzie 6 również pracował w trybie hiccup. Obydwa tryby wyłączają się gdy zostanie usunięta przyczyna zakłóceń, zasilacz powraca do normalnej 4 pracy B-2 Wykres poziomu napięcia wyjściowego względem prądu wyjściowego (.61) (I) Tryb fold-back pozwala zastosować zasilacz jako ładowarkę do baterii, w szczególności.51/61 do akumulatorów ołowiowych w zakresie 7 24 Ah, a.1c/1d do akumulatorów ołowiowych w zakresie Ah. Zaleca się szeregowe podłączenie diody pomiędzy + wyjścia i + wejścia baterii (jeśli nie jest zainstalowana w zestawie baterii) /61/1C/1D (I) B-3 Wykres poziomu napięcia wyjściowego względem prądu wyjściowego (.1C) B-4 Wykres poziomu napięcia wyjściowego względem prądu wyjściowego (.1D) I: Charakterystyka fold-back dla temperatury do 50 C II: Charakterystyka fold-back dla temperatury do 25 C * / ** / ***: Patrz tabela LED poniżej Charakterystyka fold-back dla temperatury pracy do 50 C * / ** / ***: Patrz tabela LED poniżej B-5 Wykres poziomu napięcia wyjściowego względem prądu wyjściowego (.2E) I: Charakterystyka wyjścia dla temperatury do 50 C II: Charakterystyka wyjścia dla temperatury do 25 C * / ** / ***: Patrz tabela LED poniżej 11

12 SERIA SERIA Tabela LED.1C,.1D,.2E Tryb przełączania zestyku: Typ.xx.x.xxx.24x4 ( logika dodatnia ) Zestyk zwierny zamyka się po podaniu zasilania na jednostkę i pozostaje w takim stanie, o ile nie wystąpi poważne uszkodzenie, w wyniku której zasilacz nie dostarcza prądu wyjściowego. (Jak np. zepsuty bezpiecznik, awaria źródła zasilania, zwarcie lub zabezpieczenie termiczne). Ta wersja służy do m.in. sygnalizowania do zdalnego sterownika PLC wszystkich alarmów związanych z przerwaniem pracy wyjścia zasilającego. Typ Obszar Stan LED Zestyk -14 * O Przeciążenie ** (tylko.1c/1d) O.1C D *** Spięcie O Granica termiczna Ochrona termiczna # O # W celu zresetowania zasilacza po zadziałaniu zabezpieczenia termicznego, należy odłączyć napięcie zasilania. Tabela LED.1C,.1D,.2E Tryb przełączania zestyku: Typ.xx.x.xxx.24x5 (alarm wstępny "pre-alarm") Zestyk zwierny zamyka się, gdy ma miejsce anomalia (przeciążenie, zwarcie, granica termiczna, zabezpieczenie termiczne). Ta wersja służy m.in. do aktywowania wizualnych i akustycznych alarmów lub aktywowania wentylatora chłodzącego. Typ Obszar Stan LED Zestyk -14 * O Przeciążenie ** (tylko.1c/1d) O.1C D *** Spięcie.2E O Granica termiczna Ochrona termiczna # O # W celu zresetowania zasilacza po zadziałaniu zabezpieczenia termicznego, należy odłączyć napięcie zasilania. Tabela LED.12,.36,.50,.60,.51,.61 Typ Stan LED xx Spięcie Granica termiczna O 12

13 SERIA SERIA Schemat połączeń dla.12,.36,.50,.51,.60 &.61 Połączenia podstawowe Połączenia podstawowe Połączenie dualne Połączenie dualne * * Nie dla.36 Połączenia szeregowe Połączenia szeregowe * * Nie dla.36 Połączenia równoległe (tylko.51/61) Prąd obciążenia 2 x I N Prąd obciążenia I N Połączenia redundantne - ręczne * * Nie dla.36

14 SERIA SERIA Schematy połączeń dla.1c i.1d Połączenia podstawowe.1c - źródło zasilania.1d - źródło zasilania Połączenie dualne Połączenia równoległe Prąd obciążenia 2 x I N Połączenia szeregowe 14

15 SERIA SERIA Schematy połączeń dla.2e Połączenia podstawowe Połączenie dualne Połączenia równoległe Prąd obciążenia 2 x I N Połączenia szeregowe 15

16 SERIA SERIA Diody Radiator lub metalowy panel Radiator lub metalowy panel Warstwa izolacji lub Warstwa izolacji Dioda dla typów.12,.36,.50,.60 np. np. TO-220AC STPS1545D Dioda dla typów.1c,.1d,.2e TO-220AB STPS30L40CT np. TO-247AD MBR 4060PT 16

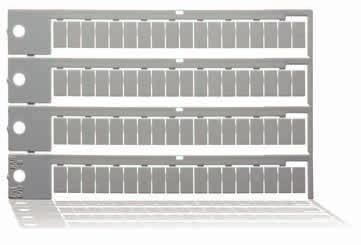

17 SERIA SERIA Wymiary / /.61.1C /.1D 17
