Informatyczne wspomaganie sprzedawcy energii w zakresie obsługi danych pomiarowych paliwa gazowego

Transkrypt

1 Informatyczne wspomaganie sprzedawcy energii w zakresie obsługi danych pomiarowych paliwa gazowego

2 Rynek Paliwa Gazowego Zmiana Sprzedawcy

3 Liczba zmian sprzedawcy na rynku energii elektrycznej Źródło: URE 3

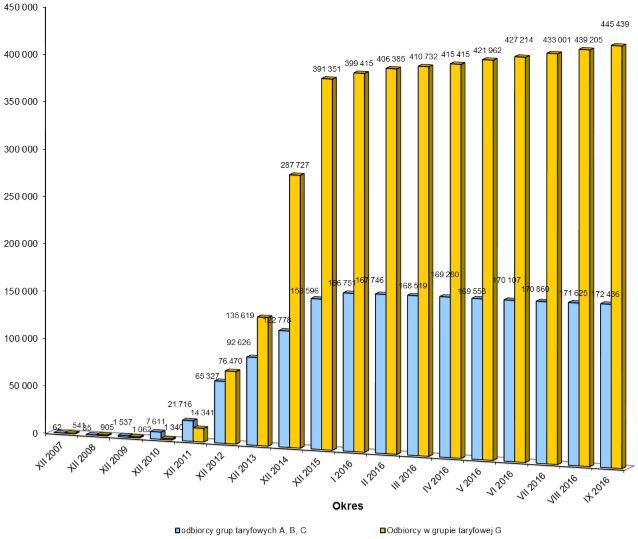

4 Liczba zmian sprzedawcy na rynku gazu Źródło: URE 4

5 Liczba zmian sprzedawcy (ilość przełączeń) grupy taryfowe Zmiana sprzedawcy (liczba przełączeń) wg: W 1 4 W 5 W 6 W 7 W 8 W 9 W 10 Taryfy OSP Razem liczby odbiorców liczby układów pomiarowych Źródło: URE 5

6 Powiązanie podmiotów na Rynek Gazu 6

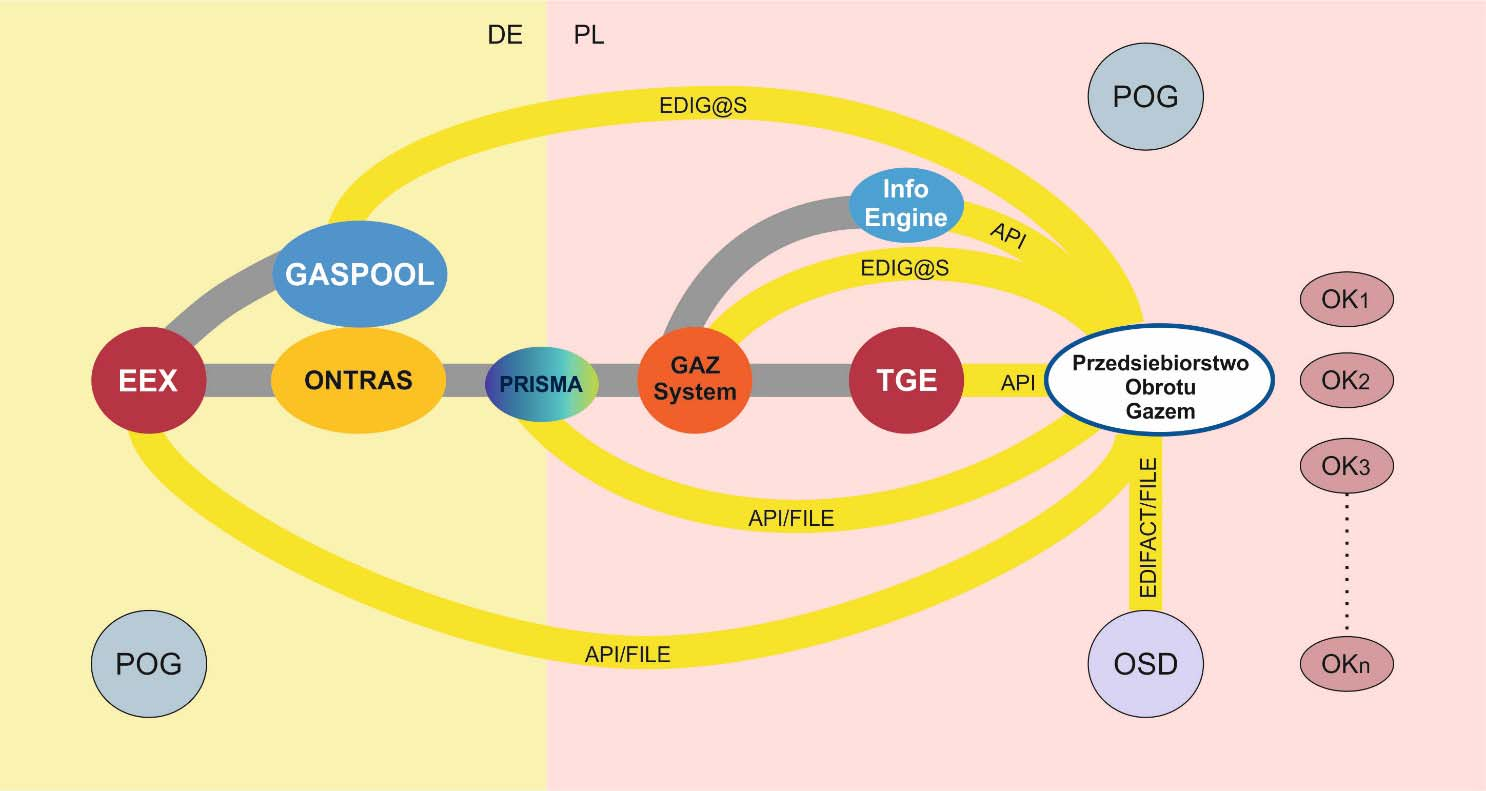

7 Kanały komunikacyjne na Rynku Gazu 7

8 Pozyskiwanie danych z OSD Stan obecny Warszawa, dn. 28/01/2016 8

9 Pozyskiwanie danych z OSD Stan docelowy Interfejs dedykowany webserwis Jedno centralne miejsce dla wszystkich OSD Platforma EDI z stanadredm EDIFACT Warszawa, dn. 28/01/2016 9

10 EDI w PSG SA (OSD) Polska Spółka Gazownictwa, zgodnie z postanowieniami Instrukcji Ruchu i Eksploatacji Sieci Dystrybucyjnej (IRiESD), wdrożyła w swoich systemach informatycznych, w ramach wszystkich Oddziałów, ujednolicony standard wymiany danych, związanych ze świadczeniem usług dystrybucji paliwa gazowego, oparty o standardy EDIFACT (Electronic Data Interchange For Administration, Commerce and Transport). Warszawa, dn. 28/01/

11 EDIFACT EDIFACT to międzynarodowa norma, dotycząca elektronicznej wymiany danych, opracowana w ramach Organizacji Narodów Zjednoczonych i przyjęta przez Międzynarodową Organizację Normalizacyjną (ISO) jako norma ISO Służy ona do wymiany danych dotyczących zdarzeń związanych z realizacjąświadczenia usług dystrybucji paliwa gazowego, w szczególności z: obsługą Pojedynczych Zleceń Dystrybucji (PZD), obsługą procesu zmiany Sprzedawcy (PZD zmiana sprzedawcy), przekazywaniem danych pomiarowych i rozliczeniowych. Warszawa, dn. 28/01/

12 Kody OBIS (Paliwo gazowe) 7-0: MNOŻNIK WARUNKÓW RZECZYWISTYCH ZUŻYCIA 7-0: CIEPŁO SPALANIA: [KWH/M3): ŚREDNIA GODZI 7-0: CIEPŁO SPALANIA: [KWH/M3): ŚREDNIA DOBOW 7-0: CIEPŁO SPALANIA: [KWH/M3): ŚREDNIA MIESI 7-10: ODBIÓR: PROFIL (GODZINA): [KWH] ILOŚĆ EN 7-10: ZASILENIE/WE: PROFIL (GODZINA): [KWH] IL 7-20: ODBIÓR: PROFIL (GODZINA): [KWH] ILOŚĆ EN 7-20: ZASILENIE/WE: PROFIL (GODZINA): [KWH] IL 7-B: GG: ODBIÓR: STAN LICZNIKA: [M3] NORMALNY 7-B: ODBIÓR: ZUŻYCIE: [M3] NORMALNY 7-B: ZASILENIE/WE: STAN LICZNIKA: [M3] NORMAL 7-B: ZASILENIE/WE: ZUŻYCIE: [M3] NORMALNY 7-B:3.0.0 ODBIÓR: STAN LICZNIKA: [M3] RZECZYWISTY 7-B: ODBIÓR: ZUŻYCIE: [M3] RZECZYWISTY 7-B:6.0.0 ZASILENIE/WE: STAN LICZNIKA: [M3] RZECZY 7-B: ZASILENIE/WE: ZUŻYCIE: [M3] RZECZYWISTY 7-B: GÓRNA LICZBA WOBBIEGO 7-B: DOLNA LICZBA WOBBIEGO 7-B: ZAWARTOŚĆ SIARKI CAŁKOWITEJ 7-B: ZAWARTOŚĆ SIARKOWODORU 7-B: WARTOŚĆ OPAŁOWA 7-B: AZOT 7-B: WODÓR 7-B: TLEN 7-B: HEL 7-B: ARGON 7-B: B: B: B: B: B: B: B: B: B: B: B: B: B: B: B: B: B: B: B: B: B: TLENEK WĘGLA DWUTLENEK WĘGLA METAN ETAN PROPAN I-BUTAN NEO-PENTAN I-PENTAN N-PENTAN HEXAN HEPTAN OKTAN NONAN DEKAN ODBIÓR: PROFIL STANU: [M3]RZECZYWISTY ODBIÓR: PROFIL: [M3] RZECZYWISTY ODBIÓR: PROFIL: [M3] NORMALNY ODBIÓR: PROFIL STANU: [M3]NORMALNY TEMPERATURA GAZU: [C] CIŚNIENIE GAZU: [KPA] GĘSTOŚĆ BEZWZGLĘDNA GĘSTOŚĆ WZGLĘDNA Warszawa, dn. 28/01/

13 Niezgodność danych pomiarowych (1) Brak odczytu Brak odczytu końcowego Brak danych rozliczeniowych Błędny odczyt Błędna taryfa Błędny współczynnik konwersji 13

14 Niezgodność danych pomiarowych (2) Niezgodność związana z zawyżeniem wskazania Niezgodność stanu początkowego z fakturą dystrybucyjną Niezgodność wynikająca z wymiany licznika Niezgodność terminów związanych z udostępniania danych Niezgodność udostępnionych danych z okresem obowiązywania umowy Itd.. 14

15 Funkcjonalności systemu klasy MDM Zarządzanie konfiguracją pomiarową Ładowanie i normalizacja danych pomiarowych z różnych źródeł do jednego formatu: Bezpośrednio z platform, Pośrednio poprzez pliki. Weryfikacja, edycja i estymacja danych pomiarowych (VEE) Wersjonowanie danych i obsługa korekt Warszawa, dn. 28/01/

16 Podstawowe procesy ARCHITEKTURA SYSTEMU ZORIENTOWANA NA PROCESY Koncepcja systemu umożliwiająca niezależną pracę poszczególnych elementów zapewniająca jednocześnie spójność całego systemu. Bilansowanie, Rozliczanie., Publikacja Zarządzanie Akwizycja

17 Cechy procesów Akwizycja Zarządzanie konfiguracją Dane surowe, diagnostyczne Monitorowanie Zarządzania Zatwierdzanie danych Korekty i wersjonowanie Struktury hurtowni danych Bilansowanie Generowanie z danych zatwierdzonych Przetwarzanie na poziomie bazy danych Skalowalność Rozliczanie Dedykowany Rejestr Danych Rozliczeniowych Proces korekt Kompleksowe zasilanie bilingu Publikacja Platforma publikacji Automatyzacja korekt Skalowalność

18 Agregacja Akwizycja Zarządza nie Akwizycja Zarządzanie konfiguracją Kreator konfiguracji Import konfiguracji masowej Kreatory wymian Interfejs z systemami dziedzinowymi Dane surowe, diagnostyczne Zapis danych surowych Dane diagnostyczne Raportowanie stanu sesji Monitorowanie Scentralizowan y monitoring systemu Wizualizacja przebiegu sesji Wizualizacja alarmów systemowych Wizualizacja stanu zaplanowanych działań

19 Agregacja Zarządzanie Zarządza nie Akwizycja Zatwierdzanie danych Rozdzielenie struktur bieżących od hurtownianych Przygotowanie wiarygodnych danych do kolejnych procesów Wydajne mechanizmy wykrywania zmian Korekty i wersjonowanie Automatyczne wykrywanie korekt Automatyczne wersjonowanie nowych danych, uwzględnienie procesu publikacji Hurtowe struktury danych Bardzo wydajne struktury danych zatwierdzonych Spójność pomiarów oraz konfiguracji handlowej

20 Agregacja Bilansowanie Zarządza nie Akwizycja Generowanie z danych zatwierdzonych Spójność danych pomiarowych i konfiguracji handlowej Spójność z procesami rozliczenia i publikacji Przetwarzanie na poziomie bazy danych Optymalizacja czasu obliczeń Nowa architektura danych Skalowalność Proces odciążony od analiz i przetwarzania danych pomiarowych Operuje na gotowych zestawach danych zatwierdzonych

21 Rozliczanie Zarządza nie Bilansowa nie Akwizycja Dane zatwierdzone ROR, dane rozliczeniowe Dane zatwierdzone w trybie korekt ROR, dane rozliczeniowe w trybie korekt MDM1, Doba 1 Okres rozliczeniowy (od; do) MDM1, Doba 4 Okres rozliczeniowy (od; do) MDM1, Doba 2 Energia Energia skorygowana MDM 1, doba n Stan początkowy Stan końcowy Stan początkowy Stan końcowy Moce maksymalne Moce maksymalne skorygowane

22 Rozliczanie Zarządza nie Bilansowa nie Akwizycja Zunifikowana architektura Danych Rozliczeniowych zatrzaśnięcie wszystkich parametrów związanych z rozliczeniem MDM takich jak: zużycia,, okres rozliczeniowy odwzorowanie danych pomiarowych na dane rozliczeniowe z uwzględnieniem parametrów rozliczeniowych takich jak cykle rozliczeniowe, wiersz z Rejestru Odczytów Rozliczeniowych (ROR) reprezentuje dane rozliczeniowe gotowe do bezpośredniego wykorzystania przez system billingowy. Tryb korekt system przechowuje całą historię wygenerowanych ROR, które są następnie powiązane z ROR korygującymi system billingowy otrzymuje precyzyjne informacje o korekcie Warszawa, dn. 28/01/

23 Zarządzanie i magazynowanie danych System wyposażony jest w konfigurowalne mechanizmy prognozowania/szacowania danych wg: definiowalnych przez użytkownika algorytmów (np. średniej ważonej) w tym na podstawie danych historycznych zatwierdzonych, Zużycia deklarowanego przez Klienta (dotyczy klientów TPA), standardowych profili. Warszawa, dn. 28/01/

24 Zarządzanie i magazynowanie danych

25 innzdp.ga.se (1) System Zarządzania Danymi Pomiarowymi Akwizycja: Zarządzanie konfiguracją pomiarową Ładowanie i normalizacja danych pomiarowych z różnych źródeł do jednego formatu: Bezpośrednio z platform, Pośrednio poprzez pliki. 25

26 innzdp.ga.se (1) System Zarządzania Danymi Pomiarowymi (VEE) Kontrola jakości danych dla obszarów Weryfikacja danych w oparciu o następujące algorytmy Kompletność danych Porównanie energii dobowej z inną analogiczną (dzień tygodnia), średnią itp. Wersjonowanie Szacowanie i korekty danych Uwzględnienie współczynnika konwersji Monitorowanie jakości danych na komponentach typu dashboard 26

27 innzdp.ga.se (1) System Zarządzania Danymi Pomiarowymi Analityka danych pomiarowych: Bilansowanie, Wykrywanie anomalii (awarii, nielegalnego poboru), Profilowanie klientów 27

28 Aplikacja innzdp.ee.se/ga innzdp.ee.se/ga System Zarządzania Danymi Pomiarowymi System dedykowany jest Sprzedawcom Energii w zakresie pozyskiwania i zarządzania danymi pomiarowymi udostępnianymi przez OSD i przekazywania ich do systemów bilingowych w celu rozliczenia sprzedaży energii i paliwa gazowego. Warszawa, dn. 28/01/2016 strona: 2 8

29 Wybrani klienci Warszawa, dn. 28/01/2016 strona: 2 9

30 Podsumowanie Polska firma z polskim kapitałem. Od blisko 30 lat tworzy i wdraża oprogramowanie dla firm sektora energetycznego. Ugruntowana pozycja lidera informatyki dla energetyki. Nasze oprogramowanie działa we wszystkich koncernach energetycznych w Polsce. Warszawa, dn. 28/01/2016 strona:30

31 Dziękujemy za uwagę Warszawa, dn. 28/01/2016 strona:31
