1 Jasna zasada: Hansamatrix System podtynkowy o swobodnym planowaniu, formalnej konsekwencji i skutecznej instalacji.

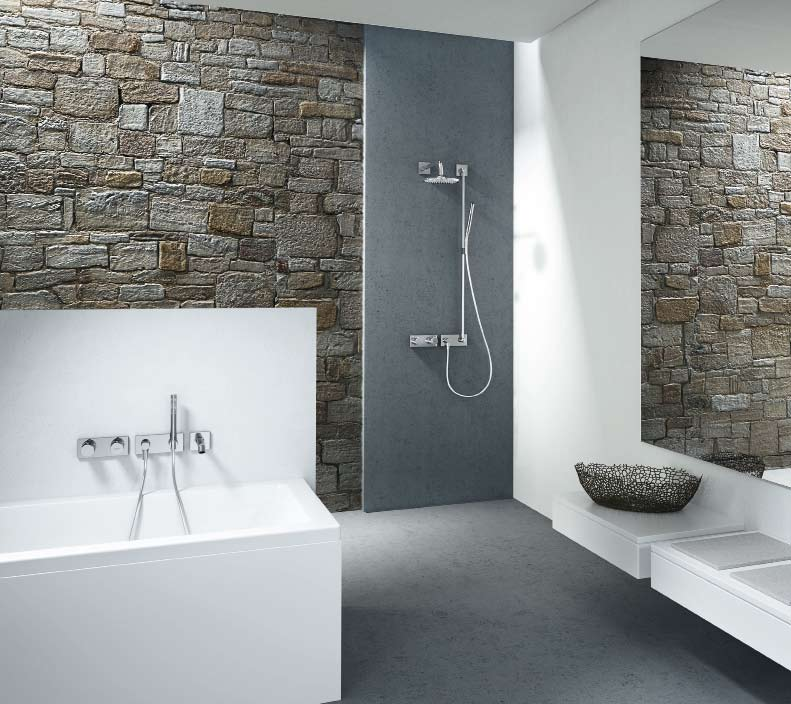

2 System, który tworzy wyraźny obraz. Tak przed ścianą, jak i za nią. Hansamatrix. Łazienka jest dzisiaj miejscem mieszkalnym i życiowym, które odzwierciedla styl i osobowość jej właściciela. To powoduje, że rosną wymagania co do układu nowoczesnych łazienek. Architektoniczne planowanie łazienki obejmuje całą przestrzeń, która w pierwszej kolejności musi posiadać harmonijną strukturę. Ogólne wrażenie powstaje przez podział powierzchni i harmonię, którą tworzą zrównoważone proporcje i jasny układ. Wygląd armatury odgrywa tutaj istotną rolę. Aby spełnić wymagania co do wysokowartościowego, zorientowanego na architekturę planowania otoczenia jako kompletnego rozwiązania podtynkowego, stworzyliśmy HANSAMATRIX. HANSAMATRIX to system modułowy całkowicie elastyczny, którego elementy można dowolnie łączyć za pomocą proporcjonalnej siatki: co daje indywidualny, a jednocześnie purystyczny obraz armatury o jednolitej logice przy umywalce, wannie i pod natryskiem. 2

3 Wyraźnie i jasno: modułem wszystkich elementów H ansamatrix jest 25 mm. Siatka oparta na bazie 25 mm pozwala na odpowiedni podział powierzchni, proporcjonalne rozplanowanie i jej optymalne wykorzystanie. Logika ta daje projektantowi ogromną swobodę. Z tak zwymiarowanej siatki wywodzą się dwa klasyczne kształty stosowane w projektowaniu: kwadrat 75 mm x 75 mm oraz prostokąt 75 mm x 175 mm. 3

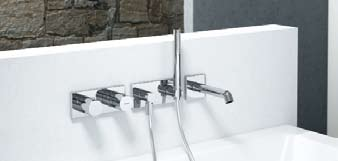

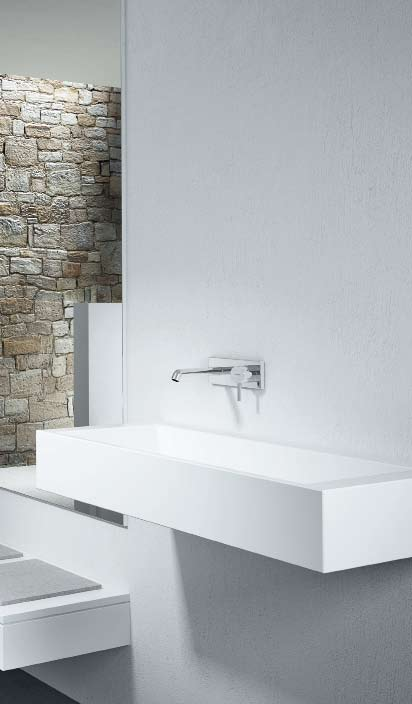

4 Wygląd armatury Hansamatrix: prostoliniowa, purystyczna, wyraźna w całej łazience. Dzięki modułowej budowie, system HANSAMATRIX jest elastyczny, daje możliwości planowania i zaspokajania różnorodnych, indywidualnych potrzeb. Ponieważ korpus podtynkowy można dowolnie montować, daje to wcześniej nieznaną swobodę w doborze poszczególnych elementów: możliwość konfigurowania to niemal wszystko czego oczekuje klient. Przy umywalce, wannie i pod natryskiem, poszczególne elementy można ze sobą łączyć prawie bez ograniczeń. Przemyślane zestawienie kilku funkcji w jednym elemencie daje uporządkowany obraz armatury. Bazuje ona w całej przestrzeni na jednakowej podstawie: 25 mm siatce. Na ogólne wrażenie składają się prostolinijność, wyrazistość i jasność. 1 H ansamatrix przy umywalce: zredukowane rozwiązanie z prostokątnym elementem natynkowym o wymiarach 75 x 175 mm nastawione na osiągnięcie maksymalnego efektu. 2 Typowy H ansamatrix: dzięki obróceniu elementów składowych, powstaje podwójna umywalka dla prawo- i leworęcznej osoby. 3 Przy wannie ukazują się nowe możliwości jakie daje H ansamatrix: połączenie wielu funkcji w małej ilości elementów, daje kompletne i zwarte rozwiązanie o uporządkowanym i schludnym wyglądzie. 4 Jedną z zalet H ansamatrix jest możliwość podziału i zaplanowania także dużych powierzchni. Rozkład wszystkich elementów tego rozwiązania pod natryskiem bazuje na 25 mm siatce. Taki minimalistyczny układ armatury działa zgodnie, współgra z pozostałymi elementami łazienki i daje oczekiwany efekt końcowy. [1] [4] [2] [3] 4

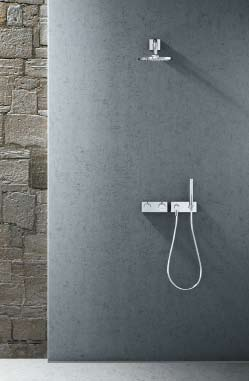

5 Hansamatrix Planowanie i realizacja łazienki: tak określona i pewna jak cały system. Włączenie całej przestrzeni w proces planowania, stawia przed projektantem łazienki większe wymagania. Nieważne jak zawiłe może być planowanie, HANSAMATRIX, dzięki swojemu szkicowemu charakterowi, pewnie osiąga cel i realizuje wyszukane życzenia klienta. Na ideowym szkicu dokonuje się podziału powierzchni pomieszczenia, która ma być wyposażona w armaturę. Może to być dla przykładu ściana pod natryskiem podzielona i przeniesiona na siatkę H ansamatrix. Miarowa siatka i płynąca z niej logika czynią ten proces wyjątkowo elastycznym. Po określeniu żądanych funkcji (np. termostat z przełącznikiem na głowicę górną i uchwyt na słuchawkę), wybrane zostają produkty na- i podtynkowe oraz, zgodnie z siatką, uporządkowane na powierzchni ściany. Specjalne szyny ułatwiają precyzyjny montaż korpusów podtynkowych. Siatka pozwala na przeniesienie się w skali 1:1 do montażu końcowego. Poszczególne elementy są mocowane do ściany zgodnie z wymiarami siatki i systematyką H ansamatrix. 5

6 Asortyment Hansamatrix: Jasna struktura i dowolne możliwości połączeń. Płaszczyzna planowania i montażu Szyny montażowe są gwarancją zachowania wymiarów siatki przy montażu. Pozwalają one na dokładne, wzajemne dopasowanie w pionie i poziomie. Punkty montażowe odpowiadają dokładnie 25 mm siatce do planowania. Płaszczyzna podtynkowa i funkcjonalna Wstępnie zmontowane i sprawdzone, zwarte i wydajne moduły podtynkowe do zabudowy, gwarantują pewny montaż. Oparte na niezawodnej i funkcjonalnej technice podtynkowej HANSA, spełniają największe wymagania. Mieszacz jednouchwytowy do umywalki, wanny lub natrysku Dostępny z zamknięciem (1) lub z przełącznikiem i zamknięciem (2) Termostat do wanny lub natrysku Dostępny z zamknięciem (1) lub z przełącznikiem i zamknięciem (2) Wypływ wody do wanny lub natrysku Dodatki do zastosowania bez podtynku Mieszacz (1) Mieszacz (2) Termostat (1) Termostat (2) Wypływ Płaszczyzna natynkowa Żądane elementy zewnętrzne do umywalki, wanny lub natrysku w tym przypadku Hansadesigno zostają dobrane na bazie wcześniej określonych funkcji lub ich kombinacji. Także tutaj mamy pełną swobodę wyboru. Różne warianty mieszaczy do umywalki, wanny lub natrysku Różne warianty termostatów do wanny lub natrysku Różne warianty wypływu wody Mieszacz do umywalki Mieszacz z przełącznikiem Termostat z zamknięciem Termostat z zamknięciem i przełącznikiem Wylewka i złącze kątowe Uchwyt słuchawki Mieszacz + złącze kątowe Głowica deszczowa Drążek prysznicowy Złącze kątowe + drążek Złącze kątowe + uchwyt słuchawki 6

7 Technika Hansamatrix: jakość HANSA ukryta w ścianie. Już od początku HANSA stawiała sobie za cel dostarczanie na rynek najlepszej jakości. A jakość dla nas odnosi się nie tylko do tego co widać na zewnątrz. Zgodnie z tą filozofią HANSAMATRIX to całościowy system, który w ścianie jest tak samo obmyślany i precyzyjny jak na ścianie. Technologia i funkcjonalność, niezawodność i długowieczność korpusu podtynkowego są znaczące dla jakości całej instalacji. Dlatego ważnym aspektem w opracowaniu systemu HANSA- MATRIX są innowacyjne rozwiązania, które pozwalają na łatwą, efektywną i pewną realizację największych wymagań. Perfekcyjne połączenie korpusu podtynkowego do szyny montażowej poprzez rastrowo rozmieszczone otwory Niekorodujący odlew mosiężny MS-63 Klasa głośności 1 System łączenia szyn montażowych Elastyczny system MULTIFIX do pojedynczego montażu elementów bez szyny montażowej Niewielka głębokość zabudowy od mm plus 5 mm na szynę Obszar przełączania wody z jednym lub dwoma wyjściami. Zawory z płytkami ceramicznymi zapewniające łatwe funkcjonowanie Stabilny, izolujący dźwięki korpus chroni elementy funkcyjne aż do montażu końcowego Wypusty poziomujące oraz punkty do oznaczenia/ wycięcia na płaszczyźnie suchej zabudowy Element sterujący jako termostat lub mieszacz Linia środkowa szyny jako oś planistyczna dla korpusu podtynkowego i elementów zewnętrznych Mieszacz wkład ceramiczny Hansa 3.5 blokada gorącej wody Termostat najmniejsza wielkość zabudowy na rynku duże natężenie przepływu od 25 l/min możliwa dezynfekcja termiczna Złącze kątowe izolowany korpus standardowe wyjście ½" możliwość obrotu co 90 określona wielkość dokładny kształt wartościowy wygląd modułowa, symetryczna konstrukcja jednolity kształt przy wannie i pod natryskiem minimalna wielkość rozety różnorodne rozwiązania wypływu wody innowacyjne połączenia funkcji 7

8 Pakiety produktowe Hansamatrix: Do gotowego rozwiązania potrzebne są tylko 2 numery katalogowe. Z HANSAMATRIX instalacja podtynkowa jest jasna i dokładnie zaplanowana ale daje także możliwość pewnych i łatwych zmian. Aby maksymalnie ułatwić Państwu zadanie, stworzyliśmy kilka gotowych rozwiązań podając zastosowane pakiety. Pakiety te obejmują sprawdzone połączenia produktów w różnych zakresach, są kompletne ale pozostawiają jednocześnie swobodę zmian. Natrysk (mieszacz lub termostat) Odpowiednio do Państwa potrzeb, każde zaproponowane rozwiązanie HANSAMATRIX składa się tylko z dwóch numerów katalogowych: pierwszy numer obejmuje elementy zewnętrzne, drugi numer określa pasujący pakiet podtynkowy zawierający technikę mieszania, wypływ wody i szyny montażowe. Oba są do siebie idealnie dopasowane. Chcą Państwo dany pakiet dopasować lub rozszerzyć? Nie ma problemu: przedstawiają Państwo własną propozycję, my dostarczamy potrzebne elementy HANSAMATRIX. Łączą Państwo lub uzupełniają dowolnie na- i podtynkowe produkty HANSAMATRIX oraz dobierają potrzebną ilość szyn montażowych. Wanna (mieszacz lub termostat) Umywalka (mieszacz) 8

9 Nr kat. pakietu podtynkowego 4486 xxxx Nr kat. pakietu natynkowego 4487 xxxx Obraz produktu HANSAMATRIX Rozwiązania z mieszaczem Zestawy pod natrysk są różnorodne i obszerne. Możliwość wyboru między mieszaczem i termostatem daje różne zakresy komfortu. Dodatkowo można wybrać głowicę górną lub słuchawkę. Pakiet natynkowy Pakiet podtynkowy Pakiet natynkowy Pakiet podtynkowy Pakiet natynkowy Korpus podtynkowy Pakiet natynkowy Korpus podtynkowy Rozwiązania z mieszaczem Rozwiązania z termostatem Pakiet natynkowy Pakiet podtynkowy Pakiet natynkowy Pakiet podtynkowy Rozwiązania z termostatem Pakiet natynkowy Pakiet podtynkowy Pakiet natynkowy Pakiet podtynkowy Zestawy do wanny są różnorodne i obszerne. Różnica polega przede wszystkim na wyborze między mieszaczem, a termostatem oraz między drążkiem prysznicowym, a mocowaniem ściennym na słuchawkę. Pakiet natynkowy Pakiet podtynkowy Pakiet natynkowy Pakiet podtynkowy Pakiet natynkowy Pakiet podtynkowy Pakiet natynkowy Pakiet podtynkowy Przy umywalce najłatwiej jest skompletować rozwiązanie z pojedynczych produktów. Do podwójnych umywalek należy zamówić dodatkowo potrzebną ilość szyn montażowych jedną na szerokość umywalki. Element natynkowy Korpus podtynkowy x element natynkowy x korpus podtynkowy Szyna(y) wedle potrzeby

10 HANSAMatrix System instalacyjny Pakiety do umywalki Pakiety do wanny/pod natrysk Bateria jednouchwytowa ścienna HANSAdesigno, DN chrom, chrom uchwyt z powłoką czarną, chrom uchwyt z powłoką białą, wysięg: 200 mm, do korpusu podt Korpus podtynkowy, DN 15 (G1/2) do baterii jednouchwytowej , wypływ do przodu Pakiet natynkowy 09 z baterią jednouchwytową chrom, z zestawem prysznicowym na drążku i wylewką HANSAdesigno, DN 15 do korpusu podt Pakiet natynkowy 10 z baterią jednouchwytową chrom, z zestawem prysznicowym i wylewką HANSAdesigno, DN 15 do korpusu podt Pakiet podtynkowy 02 do mieszacza , z dwoma wypływami wody Pakiet natynkowy 12 z termostatem chrom, z zestawem prysznicowym i wylewką, DN 15 do korpusu podt Pakiet podtynkowy 05 do termostatu , z dwoma wypływami wody Pakiet natynkowy 11 z termostatem chrom, z zestawem prysznicowym na drążku i wylewką, DN 15 do korpusu podt Pakiety pod natrysk Pakiet natynkowy 02 z baterią jednouchwytową chrom, z uchwytem na słuchawkę HANSAdesigno do korpusu podt Korpus podtynkowy, DN 15 (G1/2) do baterii jednouchwytowej , wypływ do przodu Pakiet natynkowy 03 z baterią jednouchwytową chrom, z zestawem prysznicowym na drążku HANSAdesigno, z głowicą HANSArain, DN 15 do korpusu podt Pakiet natynkowy 04 z baterią jednouchwytową chrom, z zestawem prysznicowym HANSAdesigno, z głowicą HANSArain, DN 15 do korpusu podt Pakiet podtynkowy 01 do mieszacza , z dwoma wypływami wody Pakiet natynkowy 01 z baterią jednouchwytową chrom, HANSAdesigno z metalowym drążkiem 1100 mm do korpusu podt Pakiet natynkowy 06 z termostatem chrom, z zestawem prysznicowym do korpusu podt Pakiet podtynkowy 03 do termostatu , z jednym wypływem wody Pakiet natynkowy 07 z termostatem chrom, z zestawem prysznicowym na drążku, z głowicą HANSArain, DN 15 do korpusu podt Pakiet natynkowy 08 z termostatem chrom, z zestawem prysznicowym, z głowicą HANSArain, DN 15 do korpusu podt Pakiet podtynkowy 04 do termostatu , z dwoma wypływami wody Pakiet natynkowy 05 z termostatem chrom, z zestawem prysznicowym na drążku do korpusu podt

11 Pojedyncze elementy Bateria umywalkowa jednouchwytowa ścienna HANSAdesigno, DN chrom chrom, uchwyt z powłoką czarną, chrom, uchwyt z powłoką białą, do montażu podtynkowego wysięg: 200 mm do korpusu podt Bateria jednouchwytowa HANSAdesigno chrom, wypływ do przodu do korpusu podt Korpus podtynkowy, DN 15 (G1/2) do baterii jednouchwytowej , wypływ do przodu Bateria jednouchwytowa HANSAdesigno chrom, z przełącznikiem (2 odbiorniki) do korpusu podt Korpus podtynkowy, DN 15 (G1/2) do baterii jednouchwytowej , z przełącznikiem (2 odbiorniki) Termostat podtynkowy chrom, z zaworem zamykającym, do korpusu podt Korpus podtynkowy, DN 15 (G1/2) do termostatu , z zaworem zamykającym Termostat podtynkowy chrom, z przełącznikiem (2 odbiorniki), do korpusu podt Korpus podtynkowy, DN 15 (G1/2) do termostatu , z przełącznikiem (2 odbiorniki) Zestaw prysznicowy chrom, ze złączem kątowym, do korpusu podt Głowica deszczowa, DN chrom, HANSAdesigno do połączeń z HANSAmatrix, wysięg: 400 mm do korpusu podt Wylewka wannowa, DN chrom, do połączeń z HANSAmatrix wysięg: 200 mm do korpusu podt Korpus podtynkowy, DN 15 (G1/2) złącze kątowe Zestaw prysznicowy 1100 mm chrom, ze złączem kątowym do korpusu podt Szyna montażowa , do precyzyjnego montażu korpusu podtynkowego Uchwyt ścienny słuchawki chrom, do połączeń z HANSAMatrix Drążek ścienny metalowy chrom, 1100 mm (skracany), Ø 18 mm do połączeń z HANSAmatrix eco -60% C Produkt pasujący do modułowego systemu podtynkowego HANSAMATRIX. Zużywa do 60% mniej wody i energii*. Dotyczy to np. termostatów z szybką regulacją temperatury. Wyjątkowo cicha. Armatura spełnia surowe normy emisji hałasu (klasa emisji 1). Blokada chroniąca przed poparzeniem zapewnia maksymalne bezpieczeństwo naszych termostatów. Termostat nadaje się do dezynfekcji termicznej. Jest to szczególnie ważne w miejscach publicznych i przy większych instalacjach. Uwaga: Przedstawione pakiety natynkowe to wypróbowane zestawienia produktów w przykładowych, możliwie najmniejszych układach. Są one dostosowane do rzeczywistych warunków. Pakiety zawierają wszystkie, niezbędne do pełnego montażu produkty Hansa. Pakiety podtynkowe zawierają wszystkie produkty Hansa, które są potrzebne do instalacji przedstawionych zestawień (bez orurowania, złączy, materiałów mocujących). Przy innym ułożeniu elementów pakietu należy sprawdzić zapotrzebowanie na szyny montażowe Do kompletnej instalacji zawsze niezbędne są dopasowane do siebie pakiety na- i podtynkowe, ewentualnie pojedyncze elementy. * w porównaniu z tradycyjną baterią dwuuchwytową 11

12 HANSA Polska Sp. z o. o. ul. Szamotulska Baranowo k. Poznania Tel.: Faks.: hansa@hansa.pl /2 Wydrukowano w Niemczech Zastrzega się zmiany i pomyłki
