3 ROZWIĄZANIA PODTYNKOWE KLUDI ROZWIĄZANIA PODTYNKOWE KLUDI Bogata oferta firmy KLUDI stwarza możliwość różnorodnych rozwiązań natryskowych i wannowo-natryskowych, które można dopasować do każdej łazienki. ROZWIĄZANIA PODTYNKOWE KLUDI prezentują gotowe zestawienia armatur do kabin lub wanien. Mogą one być inspiracją i pomocą w doborze armatury zarówno do łazienek prywatnych, jak i obiektów użyteczności publicznej. Komfort użytkowania armatury KLUDI jest zasługą wysokiej jakości produktów, a także fachowego montażu. Stąd schematy pokazują średnice rur zasilających oraz sposób poprowadzenia instalacji. Sugerowane odległości montażowe ułatwią dopasowanie instalacji armatury do indywidualnych potrzeb. PROSTE UNIWERSALNE ESTETYCZNE Podtynkowe schematy instalacji natryskowych 4-15 Podtynkowe schematy instalacji wannowo-natryskowych KLUDI FLEXX.BOXX. Pozostałe elementy podtynkowe KLUDI 3

4 Po co kombinować? Wybieram gotowe rozwiązania. Tylko KLUDI! 4 KLUDI

5 ROZWIĄZANIA PODTYNKOWE KLUDI PODTYNKOWE SCHEMATY INSTALACJI NATRYSKOWYCH z głowicą natrysku, z zestawem natryskowym, z głowicą natrysku i dyszami bocznymi, z sufitową głowicą natrysku i zestawem natryskowym, z głowicą natrysku, dyszami bocznymi i rączką natryskową. KLUDI 5

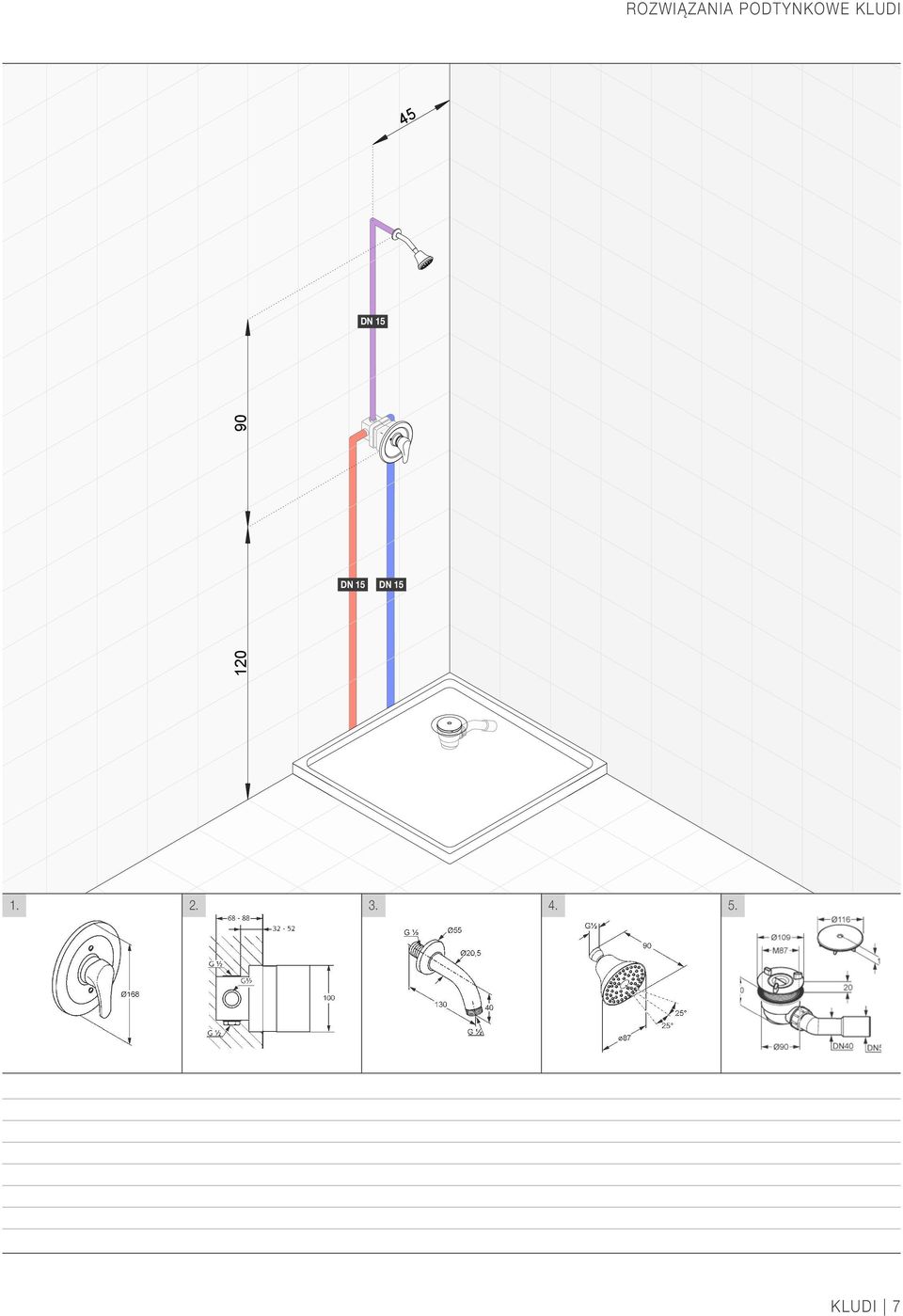

6 PODTYNKOWE SCHEMATY INSTALACJI NATRYSKOWYCH KLUDI TERCIO Podtynkowa bateria natryskowa z głowicą natrysku Zestaw, który wykorzystuje podtynkową baterię natryskową KLUDI TERCIO to prosty, ekonomiczny wariant, polecany szczególnie do obiektów użyteczności publicznej. Zamiast rączki natrysku - głowica górna z możliwością regulacji kąta nachylenia. Wykaz produktów: KLUDI TERCIO podtynkowa bateria natryskowa, zestaw elementów natynkowych Element podtynkowy do baterii natryskowej Ramię natrysku KLUDI FRESHLINE 100 głowica natrysku 1S KLUDI TASSO 90 zestaw odpływowy KLUDI

7 ROZWIĄZANIA PODTYNKOWE KLUDI KLUDI 7

8 PODTYNKOWE SCHEMATY INSTALACJI NATRYSKOWYCH KLUDI ZENTA Podtynkowa bateria natryskowa z zestawem natryskowym Montaż narożny zestawu natryskowego to opcja zapewniająca oszczędność miejsca w kabinie. Dodatkową zaletą tego zestawienia jest prosty montaż baterii podtynkowej dzięki zastosowaniu uniwersalnego modułu podtynkowego KLUDI FLEXX.BOXX. Wykaz produktów: KLUDI ZENTA podtynkowa bateria natryskowa, zestaw elementów natynkowych KLUDI FLEXX.BOXX element podtynkowy DN KLUDI ZENTA 2S zestaw natryskowy L=600mm KLUDI SIRENA przyłącze kątowe do węża natryskowego Zestaw do montażu narożnego KLUDI TASSO 90 zestaw odpływowy KLUDI

10 PODTYNKOWE SCHEMATY INSTALACJI NATRYSKOWYCH KLUDI O-CEAN Podtynkowa bateria wannowo-natryskowa z głowicą natrysku i dyszami bocznymi Strumień wody z góry lub z boku. Połączenie baterii podtynkowej z głowicą natrysku zostało wzbogacone o dysze boczne, umieszczone po trzy z każdej strony. A wszystko sterowane jedną baterią podtynkową z przełącznikiem strumienia wody. Wykaz produktów: KLUDI 0-CEAN podtynkowa bateria wannowo-natryskowa, zestaw elementów natynkowych KLUDI FLEXX.BOXX element podtynkowy DN KLUDI A-QA ramię natrysku KLUDI A-QA głowica natrysku KLUDI FRESHLINE 100 ruchoma dysza boczna KLUDI TASSO 90 zestaw odpływowy KLUDI

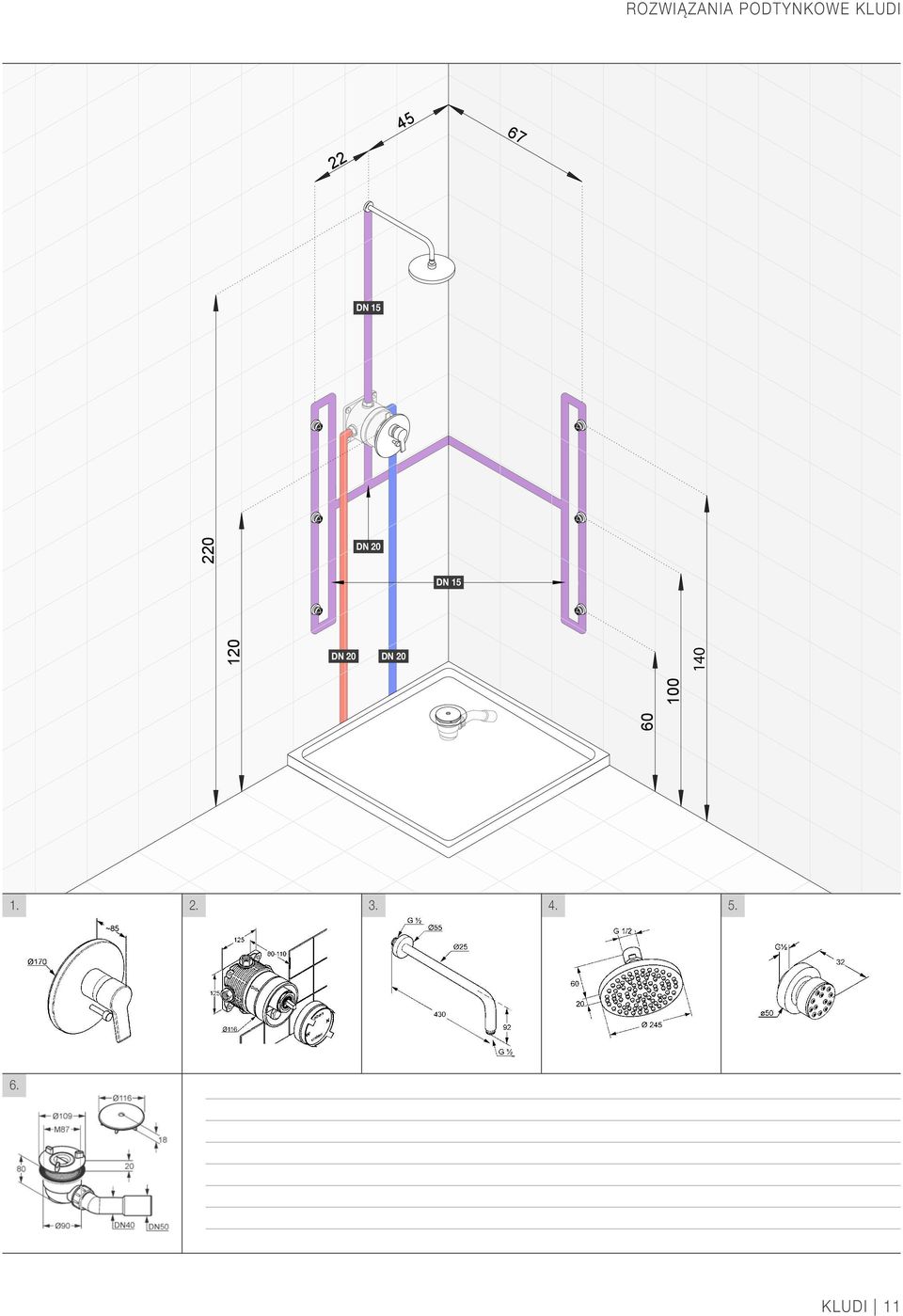

11 ROZWIĄZANIA PODTYNKOWE KLUDI DN DN 20 DN KLUDI 11

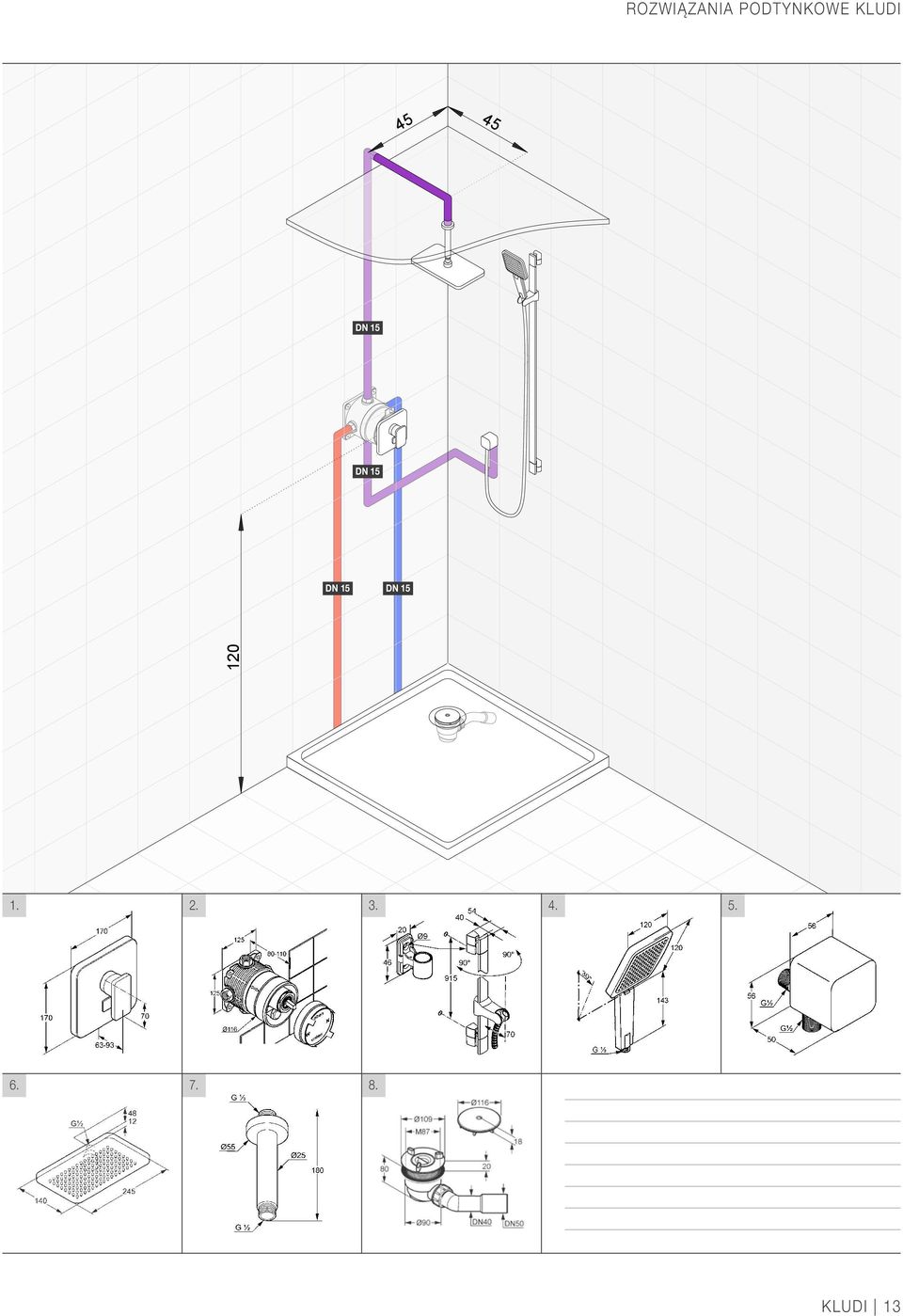

12 PODTYNKOWE SCHEMATY INSTALACJI NATRYSKOWYCH ESPRIT Podtynkowa bateria wannowo-natryskowa z sufitową głowicą natrysku i zestawem natryskowym Klasyczne zestawienie bazujące na baterii podtynkowej i zestawie natryskowym rozszerzone jest o sufitową głowicę górną. Wykorzystanie baterii wannowo-natryskowej upraszcza montaż i pozwala uniknąć dodatkowych przełączników kierunkowych. Wykaz produktów: ESPRIT podtynkowa bateria wannowonatryskowa, zestaw elementów natynkowych KLUDI A-QA sufitowe ramię natrysku KLUDI FLEXX.BOXX element podtynkowy DN EP KLUDI TASSO 90 zestaw odpływowy ESPRIT pręt ścienny z wężem natryskowym, L=900 mm ESPRIT rączka natrysku ESPRIT przyłącze kątowe ESPRIT głowica natrysku KLUDI

14 PODTYNKOWE SCHEMATY INSTALACJI NATRYSKOWYCH JOOP! Podtynkowa termostatyczna bateria wannowonatryskowa z głowicą natrysku, dyszami bocznymi i rączką natryskową Zestaw ten, nietypowy ze względu na brak pręta natryskowego, wyposażony jest w trzy źródła wody. Termostat wannowo-natryskowy pozwala przekierować strumień wody z głowicy natrysku na przełącznik dwukierunkowy, który umożliwia zmianę strumienia pomiędzy rączką natrysku a trzema dyszami bocznymi. Wykaz produktów: JOOP! podtynkowa bateria wannowonatryskowa z termostatem, zestaw elementów natynkowych JOOP! zawór podtynkowy, zestaw elementów zewnętrznych KLUDI FLEXX.BOXX element podtynkowy z termostatem DN Przełącznik dwukierunkowy, zestaw elementów podtynkowych JOOP! głowica natrysku KLUDI FRESHLINE 100 ruchoma dysza boczna JOOP! rączka natrysku z wężem natryskowym KLUDI TASSO 90 zestaw odpływowy JOOP! ścienny uchwyt natryskowy JOOP! przyłącze kątowe do węża natryskowego KLUDI

15 ROZWIĄZANIA PODTYNKOWE KLUDI DN DN 20 DN KLUDI 15

16 Pamiętaj mała... liczy się efekt! Stawiam na estetyczne rozwiązania. Tylko KLUDI! 16 KLUDI

17 ROZWIĄZANIA PODTYNKOWE KLUDI PODTYNKOWE SCHEMATY INSTALACJI WANNOWO- NATRYSKOWYCH z zestawem KLUDI ROTEXA MULTI, z wylewką ścienną i nawannowym zestawem natryskowym, trójotworowa bateria wannowo-natryskowa, czterootworowa bateria wannowo-natryskowa. KLUDI 17

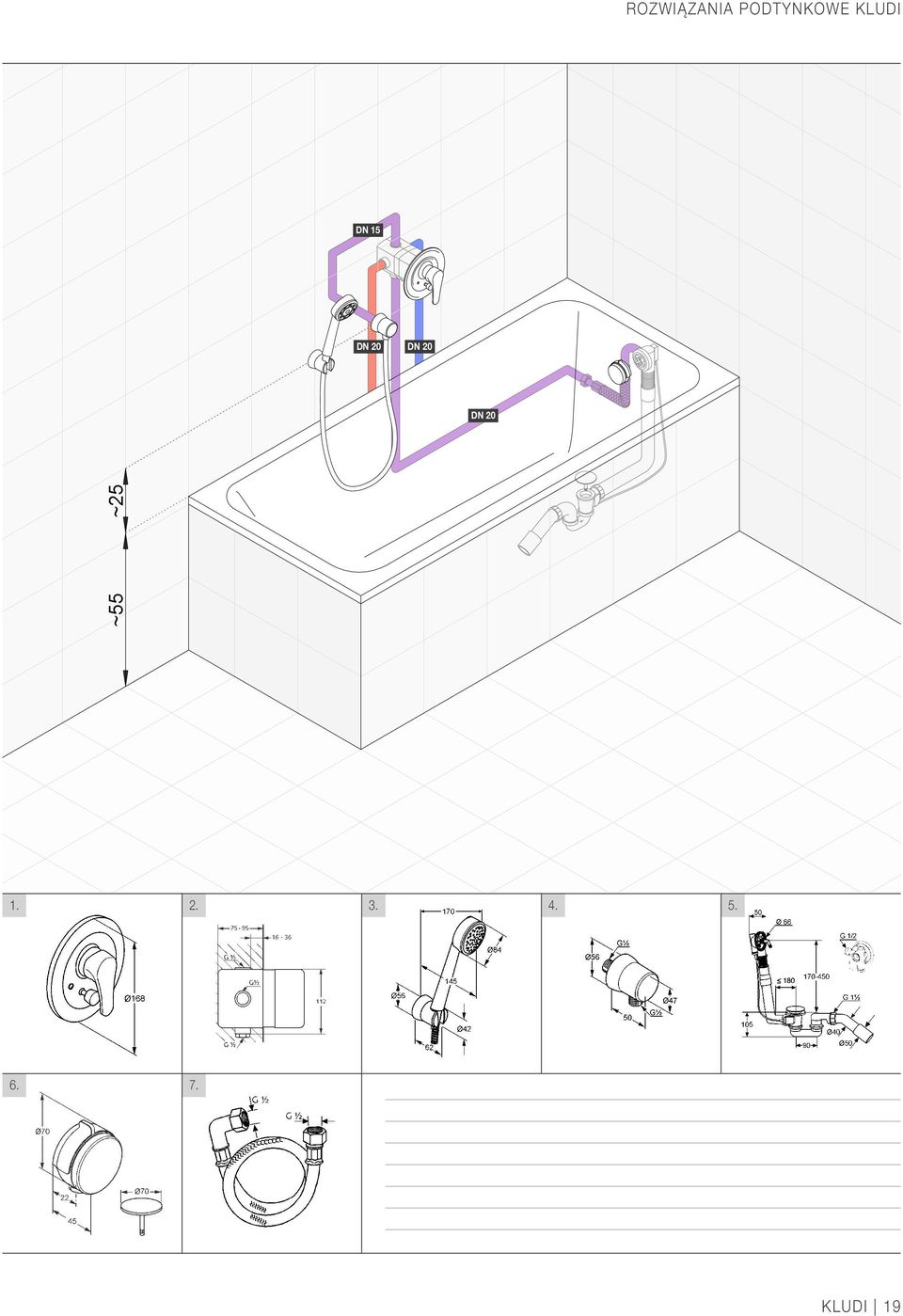

18 PODTYNKOWE SCHEMATY INSTALACJI WANNOWO-NATRYSKOWYCH KLUDI TERCIO Podtynkowa bateria wannowo-natryskowa z zestawem KLUDI ROTEXA MULTI KLUDI ROTEXA MULTI łączy w sobie funkcję napełniania wanny, przelewu i odpływu. To rozwiązanie wygodne i estetyczne, eliminuje konieczność instalacji ściennej wylewki wannowej. Wykaz produktów: KLUDI TERCIO podtynkowa bateria wannowo-natryskowa, zestaw elementów natynkowych Element podtynkowy do baterii wannowo-natryskowej KLUDI ZENTA 1S zestaw wannowo-natryskowy KLUDI SIRENA przyłącze kątowe do węża natryskowego KLUDI ROTEXA MULTI zestaw odpływowo-przelewowy G 1 ½, zestaw elementów wewnętrznych KLUDI ROTEXA MULTI zestaw odpływowo-przelewowy, zestaw elementów zewnętrznych Nirosta wąż ciśnieniowy o dł. 600 mm KLUDI

19 ROZWIĄZANIA PODTYNKOWE KLUDI DN 20 DN 20 DN 20 ~55 ~ KLUDI 19

20 PODTYNKOWE SCHEMATY INSTALACJI WANNOWO-NATRYSKOWYCH KLUDI ZENTA Podtynkowa bateria wannowo-natryskowa z wylewką ścienną i nawannowym zestawem natryskowym Wylewka wannowa oraz bateria podtynkowa to alternatywa do tradycyjnej armatury naściennej. Estetyczne rozwiązanie stanowi również zestaw natryskowy montowany na brzegu wanny. KLUDI FLEXX.BOXX zapewnia komfortowy montaż armatury podtynkowej. Wykaz produktów: KLUDI ZENTA podtynkowa bateria wannowo-natryskowa, zestaw elementów natynkowych KLUDI FLEXX.BOXX element podtynkowy DN KLUDI ZENTA 2S zestaw natryskowy KLUDI ZENTA wylewka wannowa DN KLUDI ROTEXA 2000 zestaw odpływowo-przelewowy G 1 ½, N KLUDI

21 ROZWIĄZANIA PODTYNKOWE KLUDI DN 20 DN 20 DN 20 ~55 ~25 ~ KLUDI 21

22 PODTYNKOWE SCHEMATY INSTALACJI WANNOWO-NATRYSKOWYCH KLUDI MX Trójotworowa bateria wannowo-natryskowa Trójotworową baterię wannowo-natryskową z mieszaczem, długą wylewką i wyciąganą rączką natrysku montuje się na półce przy wannie przy użyciu płyty montażowej. Rozwiązanie to można zastosować do ciężkiej zabudowy. Wykaz produktów: KLUDI MX jednouchwytowa bateria wannowo-natryskowa Płyta montażowa, konstrukcja wewnętrzna do armatury 3-otworowej Zewnętrzna płyta montażowa Zestaw śrub do płyty montażowej KLUDI ROTEXA 2000 zestaw odpływowo-przelewowy G 1 ½, N KLUDI

23 ROZWIĄZANIA PODTYNKOWE KLUDI DN 20 DN 20 ~ KLUDI 23

24 PODTYNKOWE SCHEMATY INSTALACJI WANNOWO-NATRYSKOWYCH KLUDI Q-BEO Czterootworowa bateria wannowo-natryskowa Ta bateria wannowo-natryskowa wyposażona jest w dwa pokrętła i wygodną rączkę natrysku o szerokim strumieniu. Dzięki długiej wylewce montowana jest na półce przy wannie. Wewnętrzny blok montażowy to specjalna konstrukcja do armatury czterootworowej stosowana do lekkiej zabudowy. Wykaz produktów: KLUDI Q-BEO bateria wannowo-natryskowa Blok montażowy, konstrukcja wewnętrzna do armatury 4-otworowej Zestaw odpływowo-przelewowy, zestaw elementów zewnętrznych Zewnętrzna płyta montażowa Zestaw śrub do płyty montażowej KLUDI

25 ROZWIĄZANIA PODTYNKOWE KLUDI ~55 Rury doprowadzające wodę: DN KLUDI 25

26 KLUDI FLEXX. BOXX? Jasne! Uwielbiam proste rozwiązania! Tylko KLUDI! 26 KLUDI

27 ROZWIĄZANIA PODTYNKOWE KLUDI KLUDI FLEXX.BOXX Uniwersalny moduł podtynkowy KLUDI FLEXX.BOXX. Pozostałe elementy podtynkowe. KLUDI 27

28 UNIWERSALNY MODUŁ PODTYNKOWY KLUDI FLEXX.BOXX. KLUDI FLEXX.BOXX Uniwersalny moduł podtynkowy KLUDI FLEXX.BOXX to elastyczny moduł podtynkowy. Jego podstawową zaletą jest prosty montaż oraz możliwość dopasowania do szerokiej gamy armatur natynkowych KLUDI Elastyczna, wodoszczelna obudowa elastomerowa. 2. Zamontowany fabrycznie element funkcyjny: głowica ceramiczna z mieszaczem tradycyjnym lub termostatem. 3. Uniwesalne przyłącza zewnętrzne DN 20. Zaleta: większa średnica przyłączy umożliwia osiągnięcie wysokich wartości przepływu. Ma to szczególne znaczenie w kabinach natryskowych, gdyż pozwala na różnorodne kombinacje z wykorzystaniem głowic górnych, dysz bocznych i rączek natrysku. 4. Uniwersalne mocowania. ELASTYCZNOŚĆ Elastyczny spód obudowy pozwala zniwelować nierówności wewnątrz ściany. Dzięki temu montaż na nierównych podłożach staje się o wiele łatwiejszy. Elastyczny spód obudowy KLUDI FLEXX.BOXX pozwala zniwelować nierówności ściany. BEZPIECZEŃSTWO System uszczelniający w postaci elastomerowej obudowy zapewnia szczelność modułu gwarantując tym samym ochronę przed skraplającą się wewnątrz wodą. Skroplona wewnątrz KLUDI FLEXX.BOXX woda odprowadzana jest na zewnątrz, co chroni mury przed zawilgoceniem. W skład zestawu KLUDI FLEXX.BOXX wchodzi również kołnierz uszczelniający stanowiący ochronę przed wodą spływającą po ścianie.takie rozwiązanie spełnia wymogi normy DIN Idealna ochrona przed skraplającą się wodą i wilgocią. OCHRONA AKUSTYCZNA Wszystkie elementy przewodzące wodę znajdują się wewnątrz elastomerowej obudowy, dzięki czemu nie mają bezpośredniego kontaktu ze ścianą. Zaleta: szum płynącej w rurach wody nie jest przenoszony przez ścianę, lecz automatycznie tłumiony przez tworzywo elastomerowe. Tym samym KLUDI FLEXX.BOXX spełnia wymogi normy DIN 4109 dotyczącej ochrony przed hałasem w budownictwie oraz wymogi I klasy szumów. Wyciszenie szumów instalacji: dzięki swojej konstrukcji elastomerowa obudowa idealnie tłumi wszelkie szumy. KLUDI FLEXX.BOXX: wymiary KLUDI FLEXX.BOXX: wymiary montażowe Produkty uzupełniające do KLUDI FLEXX.BOXX: Zestaw do przepłukania instalacji zgodnie z normą DIN EN 1988 nr art do art , nr art do art Zestaw przedłużający głębokość montażu do 140 mm nr art do art , nr art do art Adapter do zamienionych przyłączy ciepłej i zimnej wody nr art do art , nr art do art KLUDI

29 ROZWIĄZANIA PODTYNKOWE KLUDI KLUDI FLEXX.BOXX. Pomysł na szybki montaż Zabezpieczenie na etapie budowy: chroni element funkcyjny przed kurzem oraz uszkodzeniami na etapie prac budowlanych. Dzięki odpowiedniemu oznakowaniu pozwala na szybkie i właściwe podłączenie do instalacji zimnej i ciepłej wody. 2. Pomoc w montażu: sztywna wkładka służy jako podstawa pod poziomicę zapewniając w ten sposób precyzyjny montaż modułu w ścianie. Dodatkowo stabilizuje miękką obudowę w trakcie montażu. W następnym etapie należy ją po prostu wyciągnąć. 3. Oznaczenie optymalnej głębokości montażu: oznaczenie za pomocą strzałki na elastycznej obudowie wskazuje minimalną i maksymalną głębokość montażu od 80 do 110 mm. W przypadku osadzenia modułu zbyt głęboko w ścianie do dyspozycji jest zestaw przedłużający do głębokości 140 mm. 4. Uniwersalne mocowania: pozwalają na stabilne zamocowanie KLUDI FLEXX.BOXX wewnątrz ściany, jak i na zewnątrz - przy tzw. suchej zabudowie. Zapewniają także łatwy montaż w budownictwie prefabrykowanym oraz w gotowych modułach łazienkowych Zamocowanie KLUDI Flexx.Boxx oraz podłączenie do instalacji. Optymalna głębokość montażu: mm Położenie tynku i naklejenie kołnierza uszczelniającego Zapłytkowanie powierzchni Przycięcie elastycznej obudowy. 5. Montaż przełącznika, tulei osłaniającej i mocowania rozety. 6. Montaż pozostałych elementów. KLUDI 29

30 UNIWERSALNY MODUŁ PODTYNKOWY KLUDI FLEXX.BOXX. KLUDI FLEXX.BOXX. Serie i elementy podtynkowe. Przegląd armatur pasujących do modułu KLUDI FLEXX.BOXX KLUDI FLEXX.BOXX moduł podtynkowy z mieszaczem DN KLUDI FLEXX.BOXX moduł podtynkowy z termostatem DN 20 JOOP! * KLUDI AMPHORA KLUDI NEW WAVES KLUDI KIDÓ KLUDI Q-BEO KLUDI MX KLUDI OBJEKTA MIX NEW KLUDI O-CEAN KLUDI ZENTA ** * Powierzchnie: 05 chrom, H7 chrom/szkło green ** Powierzchnie: 05 chrom, 91 biały/chrom, 86 czarny/chrom KLUDI FLEXX.BOXX pozwala na swobodny wybór tradycyjnego mieszacza lub termostatu. W każdej chwili, nawet po zamontowaniu modułu w ścianie, możliwa jest zmiana systemu z baterii tradycyjnej na termostatyczną. Podobnie, zaledwie w kilka chwil, można dokonać wymiany elementu natynkowego na inną serię. 30 KLUDI

31 ROZWIĄZANIA PODTYNKOWE KLUDI Elementy podtynkowe w pozostałych seriach KLUDI. KLUDI ADLON * element podtynkowy do baterii z termostatem element podtynkowy do baterii z termostatem KLUDI BOZZ element podtynkowy do baterii wannowo-natryskowej i natryskowej / elementy podtynkowe do baterii wannowo-natryskowej i natryskowej (do elementu ) (do elementu ) KLUDI TERCIO element podtynkowy do baterii wannowonatryskowej element podtynkowy do baterii natryskowej KLUDI LOGO element podtynkowy do baterii wannowonatryskowej element podtynkowy do baterii natryskowej * Powierzchnie: 05 chrom, 45 mosiądz Certyfikaty na produkty KLUDI Certyfikat ISO 9001, Atest Higieniczny PZH, Deklaracja Zgodności, Ubezpieczenie OC Gwarancja na produkty KLUDI 10 lat na szczelność korpusów, 5 lat na szczelność głowic ceramicznych, 3 lata na baterie termostatyczne, 2 lata na zestawy natryskowe, baterie elektroniczne i powierzchnię armatury. Więcej informacji na stronie KLUDI 31
