1 HÖFERT Uszczelnienia techniczne Działamy w branży uszczelnień technicznych od ponad czterdziestu lat. Posiadamy zakłady produkcyjne w Niemczech i północnych Włoszech. Nowoczesny park maszynowy, własne laboratorium oraz rozwinięty system kontroli zapewniają stałą, wysoką jakość produkcji, potwierdzoną certyfikatem EN ISO 9001:2000. W zależności od zapotrzebowania modyfikujemy istniejące lub opracowujemy nowe mieszanki elastomerowe. Formy wulkanizacyjne wykonujemy na miejscu w naszym zakładzie co umożliwia krótkoterminową realizację nietypowych zamówień. Obecnie posiadamy prawie form z których wytwarzamy artykuły w ponad wymiarów. Produkujemy i oferujemy: oringi komplety oringów w zestawach oringi w bezszwowej otulinie z FEP/PFA oringi w otulinie z PTFE sznury i pierścienie sznurowe prefabrykaty z PTFE kształtki z PTFE kształtki elastomerowe miechy kompensacyjne uszczelki elastomerowe uszczelki z PTFE paski prowadzące zgarniacze uszczelnienia płaskie uszczelnienia wałów obrotowych membrany / płyty elastomerowe membrany elastomerowo- politetrafluoroetylenowe wyroby z FFKM uszczelki z płynnego silikonu 1

2 Oringi Oringi elastomerowe Różnorodność wymiarów, szeroka gama materiałów, prostota konstrukcji i łatwość montażu sprawiają że oringi są najczęściej używanym elementem uszczelniającym przeznaczonym głównie do zastosowań statycznych. Odpowiednio dobrany i zamontowany oring działa prawidłowo przy ciśnieniach przekraczających nawet 100 MPa (przy ciśnieniach powyżej 20 MPa zalecane jest jednakże stosowanie pierścieni przeciwwyciskowych). Oferujemy oringi z wszystkich ogólnie dostepnych jak również specjalnych materiałów, wśród których wiele spełnia normy wymagane przy zastosowaniach w przemysłach spożywczym, farmaceutycznym oraz gazowniczym. Oringi w otulinie z PTFE Są to oringi z różnych materiałów elastomerowych otoczone pojedynczą lub podwójną warstwa folii z PTFE. Uzyskana w ten sposób kombinacja elastycznych właściwości kauczuku z odpornością chemiczną i termiczną PTFE pozwala na szeroką gamę zastosowań. Poślizgowe właściwości PTFE sprzyjają zastosowaniom dynamicznym (ruch posuwistozwrotny i rotacyjny). Zakres temperaturowy zależny jest od zastosowanego elastomeru i waha się między 60C a +260C.Możliwe jest również owijanie folią uszczelnień o innych profilach, np. płaskich. Oringi w bezszwowej otulinie z FEP/PFA Oringi z kauczuku fluorowego (FKM), silikonu lub EPDM otoczone szczelnym płaszczem z FEP/PFA są idealnym rozwiązaniem dla zastosowań statycznych w warunkach obecności wysokich temperatur i agresywnych chemikalii. Materiały FEP i PFA wyróżniają się znaczną odpornością chemiczną, zbliżoną do PTFE. Przedział temperaturowy sięga od 60C do +260C (dla rdzenia silikonowego w otulinie z PFA). Cechy te w połączeniu ze specyficznymi właściwościami powierzchni materiału otuliny (głównie niska przyczepność) sprzyjają zastosowaniom w przemyśle chemicznym, farmaceutycznym i spożywczym. Oringi z FFKM Oringi wykonane z kauczuku perfluorowego wyróżniają się bardzo dobrą odpornością wobec agresywnych mediów i wysokiej temperatury. FFKM znajduje zastosowanie wszędzie tam gdzie niezawodność systemu odgrywa szczególną rolę lub też koszty związane z wymianą uszczelnienia i przestojem będącym jej konsekwencją przewyższają jego cenę. Wyjątkowe właściwości uszczelek wykonanych z FFKM predystynują je do zastosowań w przemyśle petrochemicznym, lotniczym czy też w urządzeniach analityczno-pomiarowych. Zakres temperatury pracy oringów z FFKM mieści się, zależnie od rodzaju mieszanki, w przedziale między 20C a +310C. 2

3 Wyroby elastomerowe Sznury elastomerowe. Oferujemy sznury elastomerowe z NBR, FPM, EPDM, MVQ i CR w wielu przekrojach oraz w różnych twardościach i kolorach. Standardową klasą tolerancji jest DIN 3302/ E1. Oferujemy również sznury o tolerancjach mniejszych niż E1. Sznury elastomerowe znajdują zastosowanie jako proste uszczelnienia lub jako materiał wyjściowy do produkcji oringów łączonych wulkanicznie. Oringi z ekstrudowanych sznurów elastomerowych łączonych wulkanicznie. Oringi wytwarzane ze sznurów elastomerowych stosowane są w przypadku braku odpowiedniej formy wulkanizacyjnej oraz niewielkiego zapotrzebowania ilościowego przy którym udział kosztów wytworzenia formy wulkanizacyjnej byłby ekonomicznie nieuzasadniony. W przeciwieństwie do oringów wulkanizowanych w formach, których średnice wewnetrzne limitowane są wymiarami form, oringi wytwarzane ze sznurów elastomerowych dostępne są w dowolnych wielkościach. Płyty elastomerowe Oferujemy również płyty elastomerowe ( z wkładkami z tkaniny lub bez ) z NBR, FKM, EPDM, silikonu, SBR i innych materiałów o grubościach od 0,5 do 50mm. Płyty elastomerowe dostępne są, w zależności od rodzaju materiału oraz grubości, w rolkach o szerokościach 1,0m, 1,2m lub 1,4 m. 3

4 Wyroby z PTFE Oringi z masywnego PTFE. Taśmy teflonowe zwykłe i z dopuszczeniem do zastosowań tlenowych w różnych szerokościach i długościach. Tuleje i walce z PTFE czystego oraz z domieszkami grafitu, szkła, brązu, ekonolu i innych materiałów w różnych udziałach procentowych i kilku wersjach kolorystycznych. Folia PTFE. Płyty PTFE. 4

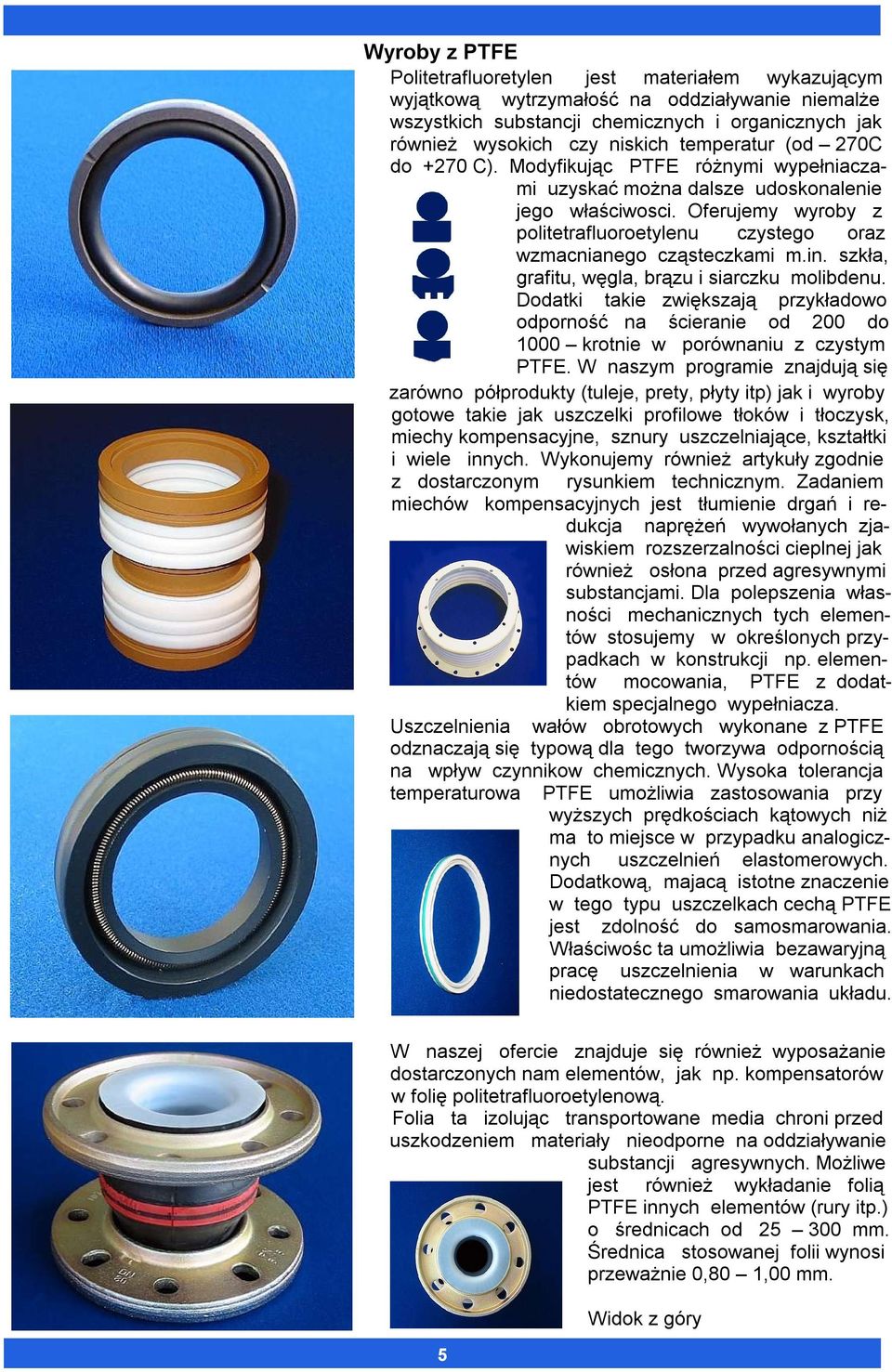

5 Wyroby z PTFE Politetrafluoretylen jest materiałem wykazującym wyjątkową wytrzymałość na oddziaływanie niemalże wszystkich substancji chemicznych i organicznych jak również wysokich czy niskich temperatur (od 270C do +270 C). Modyfikując PTFE różnymi wypełniaczami uzyskać można dalsze udoskonalenie jego właściwosci. Oferujemy wyroby z politetrafluoroetylenu czystego oraz wzmacnianego cząsteczkami m.in. szkła, grafitu, węgla, brązu i siarczku molibdenu. Dodatki takie zwiększają przykładowo odporność na ścieranie od 200 do 1000 krotnie w porównaniu z czystym PTFE. W naszym programie znajdują się zarówno półprodukty (tuleje, prety, płyty itp) jak i wyroby gotowe takie jak uszczelki profilowe tłoków i tłoczysk, miechy kompensacyjne, sznury uszczelniające, kształtki i wiele innych. Wykonujemy również artykuły zgodnie z dostarczonym rysunkiem technicznym. Zadaniem miechów kompensacyjnych jest tłumienie drgań i redukcja naprężeń wywołanych zjawiskiem rozszerzalności cieplnej jak również osłona przed agresywnymi substancjami. Dla polepszenia własności mechanicznych tych elementów stosujemy w określonych przypadkach w konstrukcji np. elementów mocowania, PTFE z dodatkiem specjalnego wypełniacza. Uszczelnienia wałów obrotowych wykonane z PTFE odznaczają się typową dla tego tworzywa odpornością na wpływ czynnikow chemicznych. Wysoka tolerancja temperaturowa PTFE umożliwia zastosowania przy wyższych prędkościach kątowych niż ma to miejsce w przypadku analogicznych uszczelnień elastomerowych. Dodatkową, majacą istotne znaczenie w tego typu uszczelkach cechą PTFE jest zdolność do samosmarowania. Właściwośc ta umożliwia bezawaryjną pracę uszczelnienia w warunkach niedostatecznego smarowania układu. W naszej ofercie znajduje się również wyposażanie dostarczonych nam elementów, jak np. kompensatorów w folię politetrafluoroetylenową. Folia ta izolując transportowane media chroni przed uszkodzeniem materiały nieodporne na oddziaływanie substancji agresywnych. Możliwe jest również wykładanie folią PTFE innych elementów (rury itp.) o średnicach od mm. Średnica stosowanej folii wynosi przeważnie 0,80 1,00 mm. 5 Widok z góry

6 Wyroby elastomerowe / uszczelnienia płaskie Dysponujemy szeroką ofertą uszczelnień elastomerowych w wielu odmianach materiałowych. Oferujemy uszczelnienia do zastosowań w hydraulice siłowej jak np. zgarniacze jedno- i dwuwargowe, pierścienie rowkowe (korytkowe) I uszczelki kompaktowe do tłoków i tłoczysk. Posiadamy duży wybór uszczelnień wałów obrotowych różnych typów, w kilku wersjach materiałowych. Dostarczamy również uszczelnienia profilowe do zastosowań statycznych jak np. uszczelnienia pokryw zbiorników czy też uszczelnienia obudów aparatów. Membrany spełniają różnorodne zadania rozdzielcze, nastawcze czy też regulacyjne. Mogą być one również użyte jako elementy pomp oraz dozowników. Przeznaczenie i środowisko w jakim pracują warunkują kształt i materiały zastosowane do ich konstrukcji. W naszej ofercie obok membran m.in. z NBR, EPDM, CR i FKM, znajdują się T także membrany wielowarstwowe wykonane z materiałów zespolonych -elastomerów wzmacnianych tkaniną, wzgl. z przywulkanizowaną folią politetrafluoroetylenową czy też elementami metalowymi. Membrany pokryte PTFE znajdują zastosowanie przy kontakcie z agresywnymi mediami. Oferujemy szeroki wybór kształtek elastomerowych. Możliwość wytwarzania form umożliwia nam krótkoterminową realizację także nietypowych profili jak również szybką kalkulację kosztów niezbędnych narzędzi. Zlecenia realizowane są z reguły na podstawie dostarczonych nam specyfikacji i rysunków technicznych. Oferujemy szeroką gamę materiałów standartowych oraz wybór kolorów. Na życzenie opracowujemy także receptury mieszanek specjalnych. Uszczelnienia płaskie to zarówno elementy z materiałów elastomerowych (zastosowanie np. w urządzeniach elektronicznych i elektrycznych) jak i wytworzone metodą wykrawania z bezazbestowych materiałów włóknistych np. włókien poliamidów aromatycznych w spoiwie syntetycznym lub włókien aramidowych, szklanych czy węglowych w spoiwie elastomerowym. Typowe zastosowania to uszczelnienia kołnierzowe rur w przemysłach chemicznym, spożywczym czy też zaopatrzenia w wode pitną. 6

7 Uszczelnienia z PTFE w ruchu posuwisto-zwrotnym Tłoczysko Tłok HLSf HLKf HGSe HGKe HUS HUK HDS HDK HFS HFK Uszczelnienia z PTFE w ruchu rotacyjnym HRS HRK Materiał: PTFE czysty i z dodatkami, NBR/FPM (inne profile na życzenie) 7

8 ZGARNIACZE NBR/PU HAO HAS HAD HADs HAMl HAMr ZGARNIACZE PTFE/NBR,VITON HATe HATz (Inne profile na życzenie) 8

9 Uszczelnienia wałów obrotowych w wykonaniu elastomerowym Uszczelnienia wałów obrotowych z PTFE Uszczelnienia wałów obrotowych z PTFE Uszczelnienia wałów obrotowych z PTFE 9

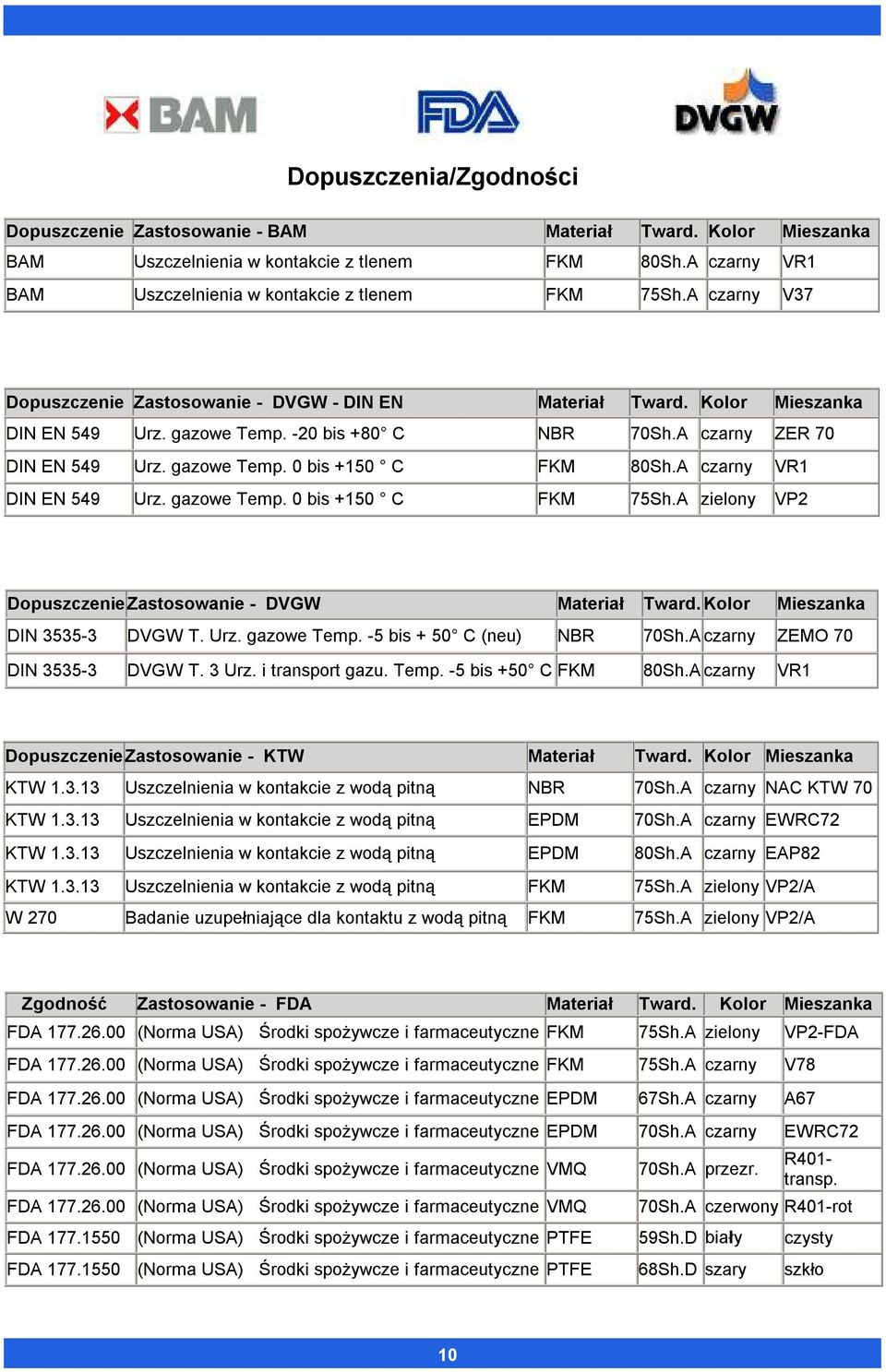

10 Dopuszczenia/Zgodności Dopuszczenie Zastosowanie - BAM Materiał Tward. Kolor Mieszanka BAM Uszczelnienia w kontakcie z tlenem FKM 80Sh.A czarny VR1 BAM Uszczelnienia w kontakcie z tlenem FKM 75Sh.A czarny V37 Dopuszczenie Zastosowanie - DVGW - DIN EN Materiał Tward. Kolor Mieszanka DIN EN 549 Urz. gazowe Temp. -20 bis +80 C NBR 70Sh.A czarny ZER 70 DIN EN 549 Urz. gazowe Temp. 0 bis +150 C FKM 80Sh.A czarny VR1 DIN EN 549 Urz. gazowe Temp. 0 bis +150 C FKM 75Sh.A zielony VP2 Dopuszczenie Zastosowanie - DVGW Materiał Tward. Kolor Mieszanka DIN DVGW T. Urz. gazowe Temp. -5 bis + 50 C (neu) NBR 70Sh.A czarny ZEMO 70 DIN DVGW T. 3 Urz. i transport gazu. Temp. -5 bis +50 C FKM 80Sh.A czarny VR1 Dopuszczenie Zastosowanie - KTW Materiał Tward. Kolor Mieszanka KTW Uszczelnienia w kontakcie z wodą pitną NBR 70Sh.A czarny NAC KTW 70 KTW Uszczelnienia w kontakcie z wodą pitną EPDM 70Sh.A czarny EWRC72 KTW Uszczelnienia w kontakcie z wodą pitną EPDM 80Sh.A czarny EAP82 KTW Uszczelnienia w kontakcie z wodą pitną FKM 75Sh.A zielony VP2/A W 270 Badanie uzupełniające dla kontaktu z wodą pitną FKM 75Sh.A zielony VP2/A Zgodność Zastosowanie - FDA Materiał Tward. Kolor Mieszanka FDA (Norma USA) Środki spożywcze i farmaceutyczne FKM 75Sh.A zielony VP2-FDA FDA (Norma USA) Środki spożywcze i farmaceutyczne FKM 75Sh.A czarny V78 FDA (Norma USA) Środki spożywcze i farmaceutyczne EPDM 67Sh.A czarny A67 FDA (Norma USA) Środki spożywcze i farmaceutyczne EPDM 70Sh.A czarny EWRC72 FDA (Norma USA) Środki spożywcze i farmaceutyczne VMQ 70Sh.A przezr. R401- transp. FDA (Norma USA) Środki spożywcze i farmaceutyczne VMQ 70Sh.A czerwony R401-rot FDA (Norma USA) Środki spożywcze i farmaceutyczne PTFE 59Sh.D biały czysty FDA (Norma USA) Środki spożywcze i farmaceutyczne PTFE 68Sh.D szary szkło 10

11 11

12 Materiały Nasz program obejmuje 17 materiałów standardowych. ACM BR CR CSM EPDM FEP FFKM FKM (FPM) FVMQ HNBR MVQ (VMQ) NBR NR PA POM PU PTFE kauczuk akrylowy kauczuk butadienowy kauczuk chloroprenowy kauczuk chlorosulfonopolieterowy kauczuk etylenowo-propylenowo-dienowy tetrafluoroetylen/heksafluoropropylen kauczuk perfluorowy kauczuk fluorowy kauczuk fluorosilikonowy uwodorniony kauczuk nitrolowo-butylowy kauczuk silikonowy kauczuk akrylonitrylo-butadienowy kauczuk naturalny poliamid polioksymetylen poliuretan politetrafluoroetylen Szczegóły techniczne dotyczące naszych produktów dostępne są na stronie: ALWIN HÖFERT Tel.: Fabrikation von Spezialdichtungen Fax: Ferdinand- Harten- Str service@hoefert.de D Ammersbek/Hamburg Internet: 12
