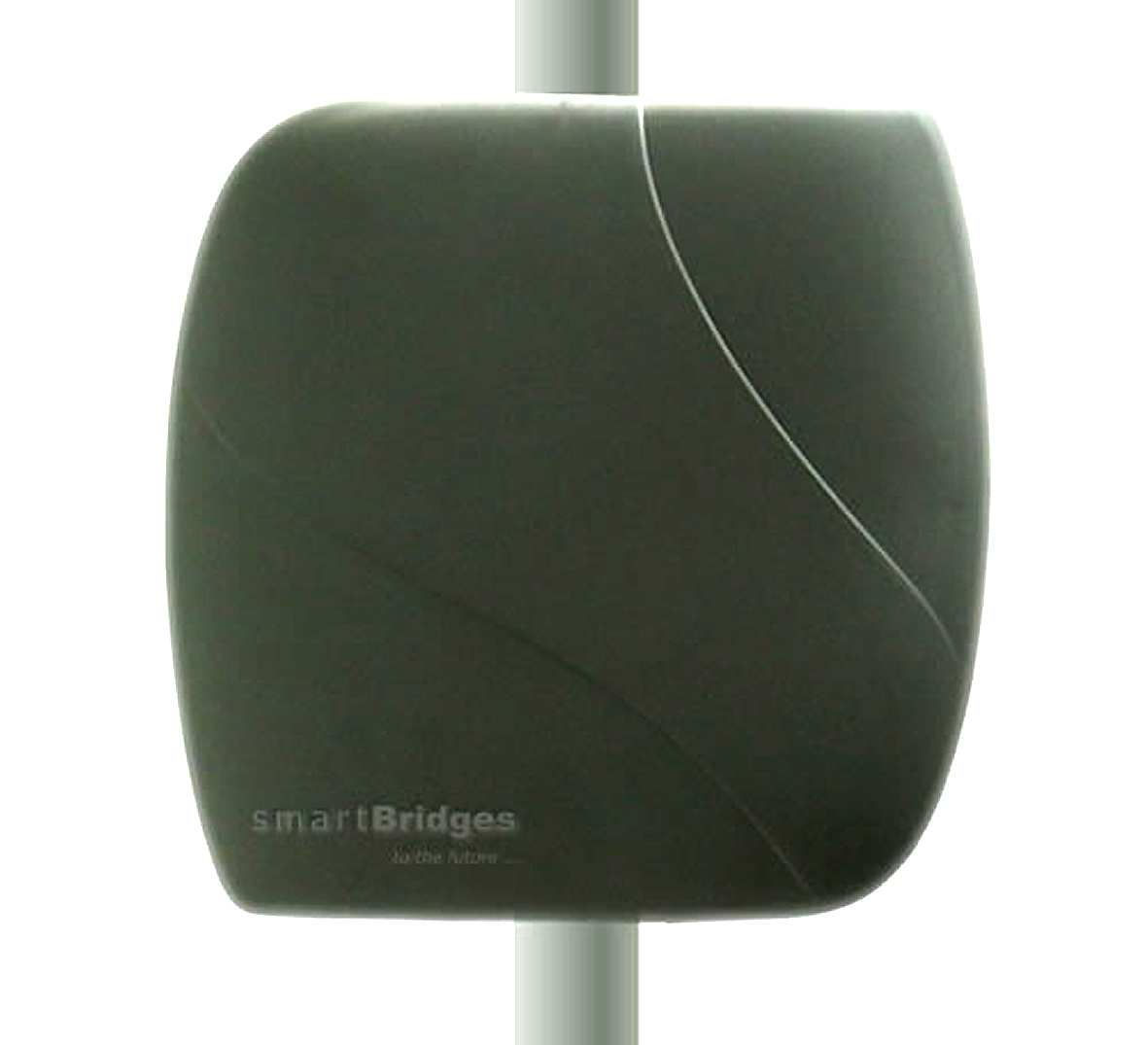

1 INSTRUKCJA OBSŁUGI BEZPRZEWODOWE URZĄDZENIE SIECIOWE WLAN airpoint TM Nexus PRO TOTAL V / TOTAL H smartbridges sb 3212V, sb 3212H #05424 #05450 wersja 1.0

2 Wstęp Bezprzewodowe urządzenie sieciowe WLAN airpoint TM Nexus PRO TOTAL V (TOTAL H) jest przeznaczone do łączenia stacji roboczych do sieci LAN bez uŝycia standardowego okablowania strukturalnego. Urządzenie to umoŝliwia łączenie się ze stacją roboczą lub innym bezprzewodowym urządzeniem sieciowym w kilku róŝnych trybach pracy, oraz przy róŝnych poziomach zabezpieczenia transmisji bezprzewodowej. Urządzenie pracuje zgodnie ze standardami IEEE a/b/g i IEEE 802.3u. Oświadczenie dotyczące zakłóceń Urządzenie generuje i wykorzystuje fale o częstotliwościach radiowych. Instalacja niezgodna z podanymi w instrukcji zaleceniami moŝe powodować zakłócenia w komunikacji radiowej. OstrzeŜenie NaleŜy zapewnić bezpieczne warunki pracy urządzenia (np. uŝywać tylko ekranowanych przewodów do połączenia z komputerem lub innym urządzeniem peryferyjnym). Dokonanie przez uŝytkownika jakichkolwiek własnych zmian w urządzeniu moŝe spowodować utratę moŝliwości jego legalnego uŝytkowania. AirPoint TM Nexus PRO TOTAL V (TOTAL H) naleŝy zamontować zgodnie z kierunkiem wskazywanym przez strzałkę umieszczoną na podstawie obudowy. Złącza w obudowie urządzenia nie są wodoszczelne. MontaŜ w pozycji innej niŝ wskazywana przez strzałkę moŝe być przyczyną przecieku wody do urządzenia i jego uszkodzenia. Bezpieczeństwo uŝytkowania Urządzenie zostało zaprojektowane i wyprodukowane z najwyŝszą starannością o bezpieczeństwo osób instalujących i uŝytkujących. Dla zapewnienia bezpieczeństwa pracy, naleŝy stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC). Oświadczenie dotyczące promieniowania Nie powinno się przebywać w odległości mniejszej niŝ 20 cm od pracującego urządzenia. Deklaracja zgodności R&TTE Urządzenie pracuje zgodnie z wymaganiami zawartymi w dyrektywie europejskiej opisującej urządzenia radiowe, terminale telekomunikacyjne oraz ich wzajemne rozpoznawanie i zgodność. (Directive 1999/5/CE of the European Parliament and the Council of Europe, march 1999, on radio equipment and telecommunication terminal equipment and the mutual recognition of their conformity). Kraje przeznaczenia Urządzenie jest przystosowane do pracy na terenie Polski. Urządzenie pracujące w trybie ETSI jest przeznaczone do pracy w warunkach domowych i biurowych w krajach Unii Europejskiej, a takŝe w Norwegii i Szwajcarii - członkach EFTA. Nie ma krajów europejskich, w których nie zaleca się stosowania tego urządzenia. Ograniczenia w uŝytkowaniu Francja: dopuszcza się pracę tego urządzenia wyłącznie na kanałach nr 10, 11, 12, 13 (IEEE b/g). 2

3 1. Zawartość opakowania - bezprzewodowe urządzenie sieciowe airpoint TM Nexus PRO TOTAL V (TOTAL H), - iniektor PoE, - zewnętrzny zasilacz AC/DC, - zestaw do montaŝu na ścianie lub maszcie, - płyta CD z instrukcją obsługi w języku angielskim, - skrócona instrukcja obsługi w języku angielskim, - niniejsza instrukcja obsługi. Podczas dostawy naleŝy upewnić się, Ŝe opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodzeń naleŝy niezwłocznie skontaktować się z dostawcą. Prosimy równieŝ o sprawdzenie zgodności zawartości opakowania z powyŝej zamieszczoną listą. 2. Zawartość tej instrukcji Instrukcja ta zawiera opis bezprzewodowego urządzenia sieciowego WLAN airpoint TM Nexus PRO TOTAL V (TOTAL H) z odpowiednimi procedurami instalacji, konfiguracji i uŝytkowania. Przed przystąpieniem do instalacji urządzenia naleŝy dokładnie przeczytać całość tej instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu. 3. Zasady bezpieczeństwa Bezprzewodowe urządzenie sieciowe airpoint TM Nexus PRO TOTAL V (TOTAL H) jest zgodne z przepisami w zakresie bezpieczeństwa uŝytkowania urządzeń elektrycznych. - gniazdo sieciowe musi być uziemione zgodnie z obowiązującymi przepisami, - przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie naleŝy odłączyć od zasilania, - nie stosować uszkodzonych lub zuŝytych przewodów zasilania, gdyŝ powodują one znaczne zagroŝenie dla bezpieczeństwa uŝytkownika, - prace instalacyjne muszą być wykonywane przez odpowiednio przeszkolony personel techniczny, - nie stosować urządzenia w miejscach występowania substancji łatwopalnych, - zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych, - upewnić się, Ŝe urządzenie zostało odpowiednio zamocowane, - urządzenie jest wyłączone dopiero po odłączeniu przewodów zasilania oraz przewodów łączących je z innymi urządzeniami, - jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu moŝe skroplić się para wodna uniemoŝliwiając prawidłowe funkcjonowanie. NaleŜy wówczas odczekać, aŝ wilgoć odparuje. Uwaga: Nie naleŝy dotykać styków gniazd znajdujących się na obudowie urządzenia. Wyładowanie elektrostatyczne moŝe spowodować trwałe uszkodzenie urządzenia. 4. Instalacja sprzętu 4.1. Zasilanie Bezprzewodowe urządzenie sieciowe airpoint TM Nexus PRO TOTAL V (TOTAL H) jest zgodne ze standardem 802.3af (Power over Ethernet) i nie wymaga stosowanie zasilacza zewnętrznego bezpośrednio podłączonego do urządzenia. Port LAN A słuŝy do przesyłania danych oraz dostarczania zasilania. W zestawie umieszczono iniektor PoE. Po podłączeniu do niego zasilacza AC/DC (złącze RJ-11) jest moŝliwe zasilanie urządzenia sieciowego poprzez przyłącze UTP/STP Oprogramowanie Bezprzewodowe urządzenie sieciowe airpoint TM Nexus PRO TOTAL V (TOTAL H) nie wymaga do pracy dodatkowego oprogramowania. Do zarządzania urządzeniem moŝna wykorzystać następujące przeglądarki internetowe: IE5.0 lub nowsza, Netscape 7.2 lub nowsza, Mozilla 1.7 lub nowsza, Mozilla Firefox 0.8 lub nowsza. Dla prawidłowego działania interfejsu WWW naleŝy zainstalować środowisko Javy (JRE) w wersji 1.5 lub nowsze. MoŜna je ściągnąć ze strony Java JRE 1.5 znajduje się równieŝ na CD dołączonym do zestawu. 3

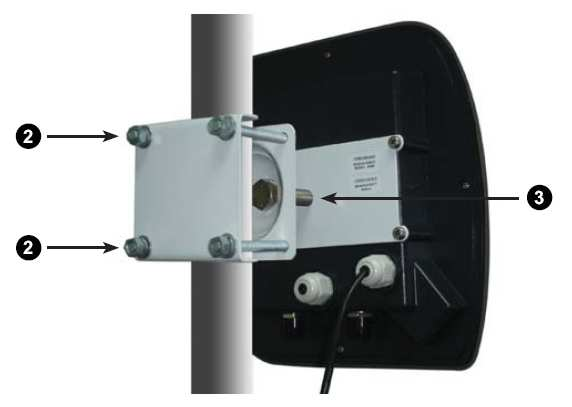

4 4.3. Środowisko pracy Model airpoint TM Nexus PRO TOTAL V (TOTAL H) został zaprojektowany z myślą o zastosowaniach na zewnątrz budynku i moŝna go bezpiecznie zamontować na dworze. MoŜe pracować w trudnych warunkach atmosferycznych (opady deszczu, niskie i wysokie temperatury). Urządzenie airpoint TM Nexus PRO TOTAL V (TOTAL H) nie powinno znajdować się w bezpośredniej bliskości urządzeń generujących zakłócenia elektromagnetyczne (silniki, telewizory itp.) MontaŜ na maszcie Urządzenie moŝe być montowane na maszcie. W celu zawieszenia go naleŝy: 1) znaleść stabilne miejsce do zawieszenia urządzenia, 2) przymocować uchwyt do masztu za pomocą 4 śrub, 3) przymocować urządzenie do uchwytu. Uwaga!! Urządzenie powinno być zawieszone zgodnie z kierunkiem wskazywanym przez strzałkę naklejoną z tyłu obudowy (złączami do dołu) MontaŜ na ścianie Urządzenie moŝe być montowane na ścianie. W celu zawieszenia go naleŝy: 1) wybrać miejsce zamontowania jak najbliŝej anteny, 2) zaznaczyć miejsce wywiercenia otworów, 3) wywiercić otwory o głębokości 50mm i średnicy 8mm, 4) umieścić kołki w ścianie, 5) przykręcić metalowy uchwyt do ściany, 6) przymocować urządzenie do uchwytu. Uwaga!! Urządzenie powinno być zawieszone zgodnie z kierunkiem wskazywanym przez strzałkę naklejoną z tyłu obudowy (złączami do dołu). 4

5 4.6. Pozycjonowanie anteny Do pozycjonowania anteny słuŝy sygnał RSSI. Poruszając anteną w lewo lub prawo naleŝy monitorować intensywność sygnału. Im sygnał intensywniejszy, tym lepsza pozycja anteny. Przy najsilniejszym sygnale naleŝy dokręcić śruby w celu usztywnienia konstrukcji. 5. Konfiguracja komputera do pracy z bezprzewodowym urządzeniem sieciowym Po poprawnym podłączeniu urządzenia moŝna przystąpić do jego konfiguracji. Zanim jednak dostęp do strony konfiguracyjnej WWW będzie moŝliwy, naleŝy wykonać następujące czynności: 1. Ustawić we właściwościach połączenia sieciowego karty podłączonej do przełącznika następujące parametry protokołu TCP/IP: Adres IP : x (gdzie x jest liczbą całkowitą z przedziału 1 254, x 212) Maska podsieci : Zatwierdzić wszystkie zmiany i w razie potrzeby restartować komputer. 3. Otworzyć przeglądarkę internetową. 4. W pole adres wpisać: i wcisnąć [ENTER]. 5. Do nowo otwartego okna logowania naleŝy wprowadzić poniŝsze dane i zatwierdzić przyciskiem [OK]: Konto: Administrator hasło: smartbridges Po wejściu do menu konfiguracji urządzenia moŝna zmienić jego adres sieciowy. 6. Konfiguracja poprzez interfejs HTTP PoniŜej znajduje się lista dostępnych opcji w menu głównym strony WWW. Struktura menu: - Home - strona startowa urządzenia, - Sumary Information - informacje o stanie urządzenia (ustawienia interfejsów urządzenia), - Networking - ustawienie parametrów sieciowych urządzenia, - Bridge Configuration - konfiguracja urządzenia działającego w trybie Bridge, - Traffic Statistics - statystyki transmisji pakietów na interfejsach urządzenia, - QoS - konfiguracja ustawień QoS, - DHCP Server - konfiguracja ustawień serwera DHCP, - Routing Table - konfiguracja ustawień tablicy routingu, - Radio - konfiguracja podstawowych parametrów interfejsu radiowego, - Main - konfiguracja parametrów komunikacji bezprzewodowej i wydajności oraz wyświetlanie statystyk interfejsu bezprzewodowego, - Security - konfiguracja ustawień bezpieczeństwa, - Tools - zestaw narzędzi do zarządzania airpoint TM Nexus PRO TOTAL V (TOTAL H), - System Configuration - ustawienie nazwy, - ustawienie opisu, - konfiguracja zabezpieczeń SNMP, - resetowanie urządzenia, - konfiguracja resetu z opóźnieniem czasowym, - definicja serwera NTP, - wyświetlenie aktualnej wersji Firmware, - wersja oprogramowania, - edycja konfiguracji, - przywracanie ustawień domyślnych, - konfiguracja wielkości MTU, - definicja adresu IP serwera Syslog, - definicja adresu IP serwera pułapek SNMP, - konfiguracja trybu pracy, - wł/wył. Radar Scan, - wł/wył. diod LED, - Profile Manager - menadŝer profili urządzenia, - zapis profilu ustawień urządzenia, - ładowanie profilu, 5

6 - ustalenie harmonogramu pracy urządzenia w róŝnych profilach, - Link test - testowanie połączenia i przepustowości łącza (skanowanie urządzeń w sieci), - Link Budget Planning - planowanie budŝetu łącza (zysk w db) - User Manager - zmiana hasła administratora, - Firmware Upgrade - uaktualnianie oprogramowania, - Help - pomoc, - Logout - wylogowanie ze strony konfiguracyjnej. 7. Konserwacja Bezprzewodowe urządzenie sieciowe airpoint TM Nexus PRO TOTAL V (TOTAL H) nie wymaga Ŝadnych szczególnych czynności konserwacyjnych. Zalecamy umieszczenie go na trwałej podstawie i takie poprowadzenie przewodów, aby nie mogły być przypadkowo uszkodzone przez operatora lub osoby postronne. 8. Praca urządzenia w paśmie ~5GHz Bezprzewodowe urządzenie sieciowe airpoint TM Nexus PRO TOTAL V (TOTAL H) pracujące w trybie a moŝe być stosowane w Polsce wyłącznie w następujący sposób: - wewnątrz pomieszczeń (ang. indoor): w paśmie MHz (kanały 52 64), - na zewnątrz (ang. outdoor): w paśmie MHz (kanały ). 9. Informacja dla uŝytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych) Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, Ŝe niesprawnych urządzeń elektrycznych lub elektronicznych nie moŝna wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego uŝycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt moŝna oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umoŝliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które moŝe być zagroŝone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliŝszym punkcie zbiórki moŝna uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagroŝona jest karami przewidzianymi w odpowiednich przepisach lokalnych. W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliŝszym punktem sprzedaŝy lub dostawcą, którzy udzielą dodatkowych informacji. 6

7 10. Parametry techniczne Bezprzewodowy punkt dostępowy airpoint TM Nexus PRO TOTAL V (TOTAL H) sb 3212V sb 3212H Numer Atel #05424 #05450 Standard IEEE a/b/g, IEEE 802.3u Porty Tryby pracy Pasmo częstotliwości Modulacja Max. moc wyjściowa Max. moc wyjściowa z wbudowaną anteną Czułość odbiornika Czułość odbiornika z wbudowaną anteną 2x 10/100 Mbps RJ-45, 1x N(F) 2,4 GHz, 1x N(F) 5,x GHz Access Point, Router, Bridge GHz, GHz, GHz COFDM z BPSK, QPSK, 16 QAM, 64 QAM, DSSS z CCK, BPSK, QPSK 1 Mbps (2.4 GHz), 54 Mbps (2.4 GHz), 6 Mbps (5.x GHz), 54 Mbps (5.x GHz) 1 Mbps (2.4 GHz), 54 Mbps (2.4 GHz), 6 Mbps (5.x GHz), 54 Mbps (5.x GHz) 1Mbps (2.4 GHz), 54 Mbps (2.4 GHz), 6 Mbps (5.x GHz), 54 Mbps (5.x GHz) 1 Mbps (2.4 GHz), 54 Mbps (2.4 GHz), 6 Mbps (5.x GHz), 54 Mbps (5.x GHz) Ilość kanałów niepokrywających się 27 Redukcja interferencji Zarządzanie Zarządzanie przepustowością Protokół dostępu Bezpieczeństwo WLAN Kontrola dostępu Obsługa VLAN Protokół routingu Protokół Spanning Tree Zarządzanie pasmem Funkcję dodatkowe Antena Typ obudowy Wymiary zewnętrzne Waga TPC/DFS (IEEE d/h), Tight Spectral Mask, Multi-band, Squelch control WWW, SNMP Packet Concatenation, Packet Bursting and Compression CSMA/CA 128-bit AES, WPA / WPA2, 64/128 bit WEP MAC Authentication tak RIPv2 tak QoS (8 poziomów), Bandwidth Management Link Test, Link Budget, Site Survey, Watch Guard, Radio and Ethernet Traffic Statistics 2x N(F) dołączalna, zintegrowana 12 dbi (2,4GHz, 5GHz) zewnętrzna 305x305x152 mm 3,5 kg Dopuszczalna temperatura pracy -45 C 60 C Dopuszczalna wilgotność otoczenia Mocowanie Zasilanie Pobór mocy 5% 95%, niekondensująca maszt lub ściana PoE 48V V Certyfikaty CE, FCC, ETSI, RSS 139 Producent smartbridges 7

8 Pomimo dołoŝenia wszelkich starań nie gwarantujemy, Ŝe publikowane w niniejszej instrukcji informacje są wolne od błędów. W celu weryfikacji danych i uzyskania szczegółowych informacji dotyczących niniejszego urządzenia prosimy o odwiedzenie strony Atel Electronics dr/dg/
