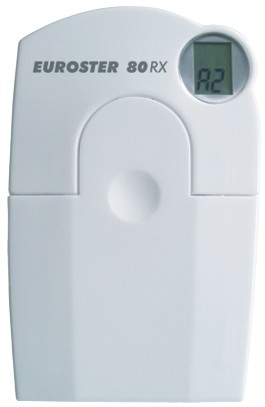

1 EUROSTER 80RX INSTRUKCJA OBSŁUGI 1 EUROSTER 80RX 1. Opis systemu 1.1. Informacje ogólne / przeznaczenie Termostat radiowy do grzejników Euroster 80RX służy do regulacji temperatury w poszczególnych pomieszczeniach, w których regulacja ciepła oddawanego przez grzejniki następuje przez ograniczanie przepływu wody grzewczej. System ten może być stosowany tylko zgodnie z przeznaczeniem. Zastosowanie inne, np. w instalacjach chłodniczych, w układach ogrzewania podłogowego itp. jest niedopuszczalne i może spowodować poważne szkody. System radiowych termostatów do grzejników Euroster 80 ma liczne zalety w porównaniu ze zwykłymi termostatami mechanicznymi. Dzięki oddzielnym termostatom grzejnikowym Euroster 80RX, zamontowanym na grzejnikach oraz umieszczonemu na ścianie regulatorowi Euroster 80TX można komfortowo przeprowadzać regulację. Program czasowy, dostosowany do zwyczajów, zapewnia w pomieszczeniu przyjemne ciepło zawsze podczas korzystania z pomieszczenia, natomiast w pozostałym czasie energia jest oszczędzana przez obniżenie temperatury. Wyeliminowane jest uciążliwe ręczne regulowanie termostatu. Zabezpieczenie przed osadzaniem się wapnia. Raz w tygodniu napęd zaworu wykonuje pełne otwarcie i zamknięcie zaworu, zapobiegając w ten sposób zapieczeniu się zaworu wskutek powstałych osadów. 2. Instalacja termostatu grzejnikowego Euroster 80RX 2.1. Demontaż starego termostatu zdemontować stary termostat mechaniczny. W przypadku zapieczonych połączeń śrubowych można do tego użyć ewentualnie kleszczy do instalacji wodnych.

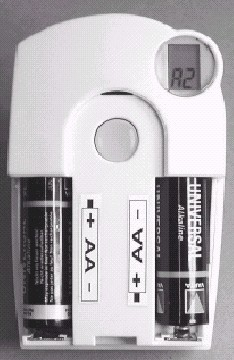

EUROSTER 80RX INSTRUKCJA OBSŁUGI 2 2.2 Wkładanie baterii termostatu grzejnikowego Euroster 80RX zdjąć pokrywę komory baterii napędu zaworu przez przesunięcie w dół. włożyć baterie do komory baterii.

na ukazuje się C1 i następnie dwie cyfry,potem C2 i ponownie dwie cyfry (obie liczby są aktualnie zapisanym w pamięci 2- częściowym kodem zabezpieczającym napęd zaworu).

2 EUROSTER 80RX INSTRUKCJA OBSŁUGI Wkładanie baterii termostatu grzejnikowego Euroster 80RX zdjąć pokrywę komory baterii napędu zaworu przez przesunięcie w dół. włożyć baterie do komory baterii. Uwaga: koniecznie przestrzegać zaznaczonych biegunowości, ponieważ w przeciwnym wypadku może dojść do ewentualnego zniszczenia układu elektronicznego. na ukazuje się C1 i następnie dwie cyfry,potem C2 i ponownie dwie cyfry (obie liczby są aktualnie zapisanym w pamięci 2- częściowym kodem zabezpieczającym napęd zaworu). potem włącza się sygnał dźwiękowy oraz wskazania A1. termostat grzejnikowy przesuwa teraz kołek sterowniczy całkowicie wstecz, aby ułatwić montaż. następnie na wskazaniach ukazuje się A Montaż na grzejniku mocno nakręcić ręką termostat grzejnikowy na zawór (1), przez obracanie nakrętki złącznej. W przypadku zaworów firmy Danfoss należy najpierw zamontować na zaworze jeden z załączonych adapterów. jednorazowo krótko nacisnąć (2) przycisk na termostacie grzejnikowym. Na ukazuje się A3 i termostat grzejnikowy zamyka zawór. następnie na miga symbol anteny i ukazuje się 0%. założyć pokrywę komory baterii. termostat grzejnikowy potwierdza sygnałem dźwiękowym przyjęcie pierwszego protokołu radiowego. symbol anteny jest teraz ciągle aktywny. tym samym proces instalacji jest zakończony i wstępnie zaprogramowane ustawienia mogą zostać dostosowane do indywidualnych potrzeb. Wskazówka: Jeżeli ma być zamontowana większa liczba termostatów grzejnikowych, należy podejść do montażu w sposób wyżej opisany. Następnie należy ustawić na regulatorze, jak opisano w instrukcji obsługi zestawu, w punkcie An A liczbę grzejników / termostatów grzejnikowych i przekazać kod zabezpieczający. 3. Transmisja kodu zabezpieczającego Aby nadać kod zabezpieczający należy: jednorazowo przez okres dłuższy niż 3 sekundy nacisnąć przycisk na termostacie. rozlega się sygnał dźwiękowy a na ukazuje się symbol AC i miga symbol anteny. bezprzewodowy regulator temperatury Euroster 80TX przekazuje sygnał do termostatu (patrz instrukcja obsługi systemu). następnie zaczyna migać symbol anteny na i ukazuje się symbol 0%. pierwszy odebrany sygnał radiowy jest potwierdzany sygnałem dźwiękowym i symbol anteny pozostaje ciągle aktywny. ponownie założyć pokrywę komory baterii. 4. Praca awaryjna termostatu grzejnikowego Jeżeli ze względu na nie dającą się usunąć usterkę (np. wyczerpanie baterii i brak nowych baterii) konieczne jest ręczne przestawienie zaworu, jest to możliwe w sposób następujący: wyjąć obie baterie. wyjąć kołek nastawczy przez naciśnięcie w miejscu oznaczonym przez (1). nałożyć kołek nastawczy na czop oznaczony przez (2). obracanie kołkiem nastawczym: w kierunku ruchu wskazówek zegara = zwiększanie temperatury, w kierunku przeciwnym do ruchu wskazówek zegara = obniżanie temperatury.

3 EUROSTER 80RX INSTRUKCJA OBSŁUGI 3 5. USUWANIE USTEREK Komunikat o usterce Możliwe przyczyny Sposób usunięcia Ciągły sygnał dźwiękowy i F1 na Ciągły sygnał dźwiękowy i F2 na Ciągły sygnał dźwiękowy i F3 na Brak sygnału radiowego na, napęd zaworu wysyła co godzinę ciąg sygnałów dźwiękowych. Zawór jest otwarty w 30% Na ukazuje się symbol Low-Bat, napęd zaworu wysyła przez godzinę, co 2 minuty, ciąg sygnałów dźwiękowych Zawór wskazuje zbyt duże opory ruchu lub napęd zaworu jest zablokowany Termostat nie jest zamontowany Za duży zakres regulacji Zdemontować napęd zaworu Ręcznie sprawdzić opory ruchu zaworu Ponownie zamontować napęd zaworu Ewentualnie zasięgnąć rady instalatora z dziedziny ogrzewnictwa Zamontować napęd zaworu Zawór jest nieodpowiedni Za mały zakres regulacji Zamontować napęd zaworu Zawór jest nieodpowiedni Zanik połączenia radiowego Wyczerpane baterie regulatora Kod regulatora został przestawiony, a nie przeprowadzono synchronizacji z napędem zaworu Baterie napędu zaworu są prawie wyczerpane 6. Wymiana baterii w termostacie Euroster 80RX Umieścić regulator w innym miejscu Wymienić baterie Przekazać aktualny kod do napędu zaworu (patrz radiowy termostat do grzejników) Wymienić baterie Gdy baterie termostatu są wyczerpane, wówczas wysyła on przez godzinę, mniej więcej co 2 minuty, ciąg sygnałów dźwiękowych i na ukazuje się symbol Low-Bat. Powtarza się to 3-krotnie w ciągu dnia. zdjąć pokrywę komory baterii, przez przesunięcie w dół. wyjąć zużyte baterie. Uwaga: zużytych baterii nie należy wyrzucać z odpadami domowymi, można je bezpłatnie oddać do miejscowego punktu zbiórki baterii. odczekać, aż zgasną wszystkie segmenty wyświetlacza. Można to przyspieszyć przez naciśnięcie i przytrzymanie przycisku na termostacie. włożyć baterie do komory baterii. Uwaga: koniecznie przestrzegać zaznaczonej biegunowości, ponieważ w przeciwnym wypadku może dojść do zniszczenia układu elektronicznego. na jest wyświetlany symbol C1, następnie liczba 2-miejscowa, potem C2 i ponownie liczba 2-miejscowa (obie liczby są aktualnie zapisanym w pamięci kodem termostatu). następnie rozlega się sygnał dźwiękowy oraz pojawiają się wskazania A1.

EUROSTER 80RX INSTRUKCJA OBSŁUGI 4 napęd zaworu przesuwa teraz kołek sterujący całkowicie wstecz. następnie ukazują się wskazania A2. nacisnąć jeden raz krótko przycisk na napędzie.

4 EUROSTER 80RX INSTRUKCJA OBSŁUGI 4 napęd zaworu przesuwa teraz kołek sterujący całkowicie wstecz. następnie ukazują się wskazania A2. nacisnąć jeden raz krótko przycisk na napędzie. na ukazuje się A3 i termostat całkowicie zamyka zawór. następnie zaczyna migać symbol anteny na i ukazuje się symbol 0%. pierwszy odebrany sygnał radiowy jest potwierdzany sygnałem dźwiękowym i symbol anteny pozostaje ciągle aktywny. ponownie założyć pokrywę komory baterii. 7.Dane techniczne Częstotliwość radiowa: Zasilanie Trwałość baterii: 868,35 MHz 2 baterie alkaliczne AA na każdą jednostkę ok. 1 rok INFORMACJA O UTYLIZACJI ODPADÓW ELEKTRONICZNYCH Dołożyliśmy wszelkich starań, aby niniejszy regulator pracował jak najdłużej. Urządzenie to ulega jednak naturalnemu zużyciu. Jeżeli nie będzie spełniało już Państwa wymagań, prosimy o oddanie go do punktu zbiórki odpadów elektronicznych, a zużyte baterie do odpowiedniego punktu składowania. Bezpłatny odbiór urządzeń jest prowadzony przez lokalnych dystrybutorów sprzętu elektronicznego. Nieprawidłowa utylizacja odpadów elektronicznych powoduje niepotrzebne zanieczyszczanie środowiska naturalnego. Opakowanie kartonowe prosimy przekazać na makulaturę.

5 EUROSTER 80RX INSTRUKCJA OBSŁUGI 5 Warunki gwarancji: KARTA GWARANCYJNA EUROSTER 80RX 1. Gwarancji udziela się na okres 24 miesięcy liczonych od daty sprzedaży. 2. Uprawnienia wynikające z udzielonej gwarancji są realizowane na terytorium Rzeczypospolitej Polskiej. 3. Reklamowany regulator wraz z kartą gwarancyjną należy dostarczyć do punktu sprzedaży lub bezpośrednio do producenta za pośrednictwem Poczty Polskiej. 4. Termin rozpatrzenia gwarancji wynosi 14 dni roboczych od daty otrzymania urządzenia przez producenta. 5. Uprawnionym do dokonywania jakichkolwiek napraw produktu jest wyłącznie producent lub inny podmiot działający z wyraźnego upoważnienia producenta. 6. Gwarancja traci ważność w przypadku uszkodzenia mechanicznego, niewłaściwej eksploatacji i dokonywania napraw przez osoby nieuprawnione. 7. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.... data sprzedaży nr seryjny/data produkcji pieczątka firmowa i podpis serwis: tel Podmiotem udzielającym gwarancji jest: P.H.P.U. AS Agnieszka Szymańska-Kaczyńska, Chumiętki 4, Krobia
