1 EUROSTER 80TXRX INSTRUKCJA OBSŁUGI 1 EUROSTER 80TXRX 1. OPIS SYSTEMU 1.1 INFORMACJE OGÓLNE / PRZEZNACZENIE Bezprzewodowy system Euroster 80TXRX służy do regulacji temperatury w poszczególnych pomieszczeniach, w których regulacja ciepła oddawanego przez grzejniki następuje przez ograniczanie przepływu wody grzewczej. System ten może być stosowany tylko zgodnie z przeznaczeniem. Zastosowanie inne, np. w instalacjach chłodniczych, w układach ogrzewania podłogowego itp. jest niedopuszczalne i może spowodować poważne szkody. System radiowych regulatorów do grzejników Euroster 80TXRX ma liczne zalety w porównaniu ze zwykłymi termostatami mechanicznymi. Dzięki oddzielnym termostatom grzejnikowym Euroster 80RX, zamontowanym na grzejnikach oraz umieszczonemu na ścianie regulatorowi Euroster 80TX można komfortowo przeprowadzać regulację. Program czasowy, dostosowany do zwyczajów, zapewnia w pomieszczeniu przyjemne ciepło zawsze podczas korzystania z pomieszczenia, natomiast w pozostałym czasie energia jest oszczędzana przez obniżenie temperatury. Wyeliminowane jest uciążliwe ręczne regulowanie termostatu. Zabezpieczenie przed osadzaniem się wapnia. Raz w tygodniu napęd zaworu wykonuje pełne otwarcie i zamknięcie zaworu, zapobiegając w ten sposób zapieczeniu się zaworu wskutek powstałych osadów. 1.2 SPOSÓB DZIAŁANIA Temperatura pomieszczenia jest mierzona w regulatorze Euroster 80TX i porównywana z temperaturą zadaną, ustaloną w programie czasowym lub wprowadzoną ręcznie. Algorytm regulacji oblicza, na podstawie zmierzonej różnicy, stopień otwarcia zaworu, zapewniający uzyskanie żądanej temperatury. Co 2 minuty do termostatu, zamontowanego na grzejniku wysyłane są drogą radiową komendy, które odpowiednio regulują ilość doprowadzanego ciepła. 1.3 KOD ZABEZPIECZAJĄCY W celu zabezpieczenia przed zakłóceniami pochodzącymi z innych systemów radiowych i w celu umożliwienia niezależnej regulacji wielu regulatorów radiowych do grzejników, sygnał radiowy posiada dwuczęściowy kod zabezpieczający. Każda część obejmuje 100 różnych możliwości, dzięki czemu posiada się do dyspozycji łącznie różnych kodów zabezpieczających. W celu umożliwienia wzajemnej komunikacji pomiędzy regulatorem i termostatami grzejnikowymi należy wszystkim urządzeniom znajdującym się w jednym pomieszczeniu nadać ten sam kod zabezpieczający. Fabrycznie przydzielono już temu kompletowi (przypadkowy) kod zabezpieczający, dzięki czemu nie jest konieczne dokonywanie tutaj jakichkolwiek ustawień. Jedynie przy zastosowaniu dodatkowych napędów należy nadać im kod zabezpieczający. Jest to możliwe przez odpowiednią funkcję specjalną (patrz rozdział 3.9.5).

2 EUROSTER 80TXRX INSTRUKCJA OBSŁUGI WSKAZÓWKI TECHNICZNE Najważniejsze dane techniczne podano poniższej: Zasięg (w otwartej przestrzeni): Maksymalna liczba termostatów grzejnikowych, obsługiwanych przez regulator: Częstotliwość radiowa: Zasilanie: Trwałość baterii: do 100 m 8 868,35 Mhz 2 baterie alkaliczne AA na każdą jednostkę ok. 1 rok Zakres temperatur: 6 C do 30 C Liczba załączeń: 4 w ciągu dnia lub 28 w ciągu tygodnia Używać wyłączenie baterii alkalicznych. Akumulatorki i inne baterie nie nadają się ze względu na niższe napięcie lub silne rozładowanie samoczynne i mogą powodować zakłócenia w działaniu. Zasięg zastosowanego systemu radiowego na otwartej przestrzeni wynosi 100 m. Jest to całkowicie wystarczające w pomieszczeniu, ze względu na istotnie mniejsze odległości, nawet przy uwzględnieniu niekorzystnych warunków otoczenia (działanie ekranujące grzejnika itp.). Gdyby mimo to doszło do problemów w transmisji radiowej, wówczas w rozdziale 5.1 znajdują się wskazówki pozwalające na ich usunięcie. Moc nadawcza wynosi mniej niż 10 mw ( dla porównania moc telefonu komórkowego może być ponad 200-krotnie większa ). Tym samym nie należy oczekiwać negatywnego oddziaływania na wrażliwe organizmy ludzkie i zwierzęta. Przyrząd należy czyścić jedynie przy użyciu suchej szmatki płóciennej, która może być nieco zwilżona w przypadku silnego zanieczyszczenia. Nie używać żadnych środków myjących zawierających rozpuszczalnik. Uważać, aby do wnętrza przyrządu nie przeniknęła wilgoć. Podgrzewanie pomieszczenia wymaga czasu, ze względu na zwymiarowanie grzejnika. Jeżeli wartość zadana zostanie zmieniona, wówczas temperatura w pomieszczeniu zmienia się z odpowiednim opóźnieniem. Różnice pomiędzy wartością zadaną i temperaturą w pomieszczeniu mogą być spowodowane różnymi wielkościami zakłócającymi, jak np. przeciągiem, źródłami ciepła obcego w pomieszczeniu albo niedostatecznym dopływem ciepła z kotła. Temperatura mierzona jest z dużą dokładnością. W celu zapobieżenia niepotrzebnie częstym przesterowaniom zaworu, np. przy krótkotrwałych zmianach temperatury w pomieszczeniu, spowodowanych otwarciem drzwi, wartość pomiarowa jest uśredniania na podstawie większej liczby pomiarów. 1.5 ZAWARTOŚĆ ZESTAWU 1 x regulator Euroster 80TX 1 x uchwyt ścienny dla regulatora, z elementami mocującymi 1 x termostat grzejnikowy Euroster 80RX 1 x zestaw pierścieni adapterowych dla zaworów Danfossa (3 szt.) 1 x instrukcja obsługi 4 x baterie alkaliczne AA 1 x instrukcja obsługi Dodatkowe termostaty grzejnikowe mogą zostać zamówione u lokalnego dystrybutora wyrobów Euroster.

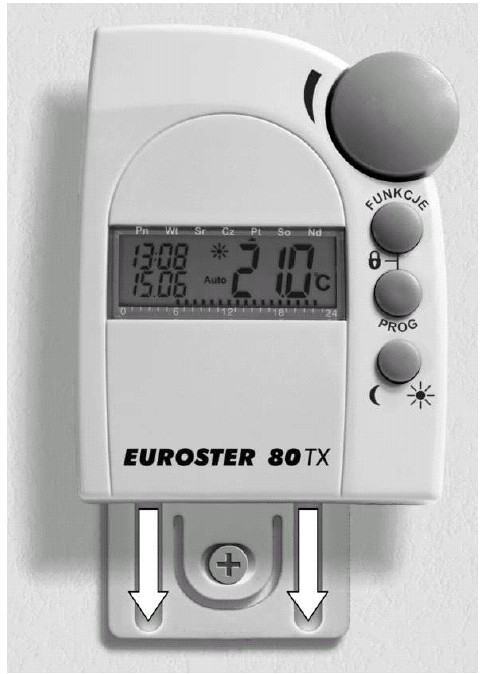

3 EUROSTER 80TXRX INSTRUKCJA OBSŁUGI 3 2. INSTALACJA SYSTEMU 2.1 INSTALOWANIE REGULATORA EUROSTER 80TX MIEJSCE MONTAŻU Do zainstalowania regulatora należy wybrać odpowiednie miejsce, które: powinno znajdować się centralnie w pomieszczeniu, w którym jest mierzona temperatura, powinno być łatwo dostępne, powinno znajdować się na wysokości oczu, nie powinno znajdować się na źle zaizolowanej ścianie zewnętrznej, nie może być poddane bezpośredniemu promieniowaniu słonecznemu, nie może znajdować się na dużych przedmiotach metalowych, nie może być narażone na oddziaływania zakłócające źródeł ciepła, jak telewizor, lampy, lodówki itp MONTAŻ UCHWYTU ŚCIENNEGO Montaż należy przeprowadzić w następujący sposób: zdjąć uchwyt ścienny z tylnej ściany regulatora, przesuwając go w dół, przytrzymać uchwyt ścienny na ścianie, stroną półokrągłą skierowaną w górę, zaznaczyć położenie obu podłużnych otworów, wyjąć uchwyt ścienny i wywiercić w zaznaczonych miejscach dostatecznie głębokie otwory wiertłem o średnicy 6 mm. Należy zwracać przy tym uwagę na to, aby nie uszkodzić przy tym innych przewodów itp., w wywiercone otwory włożyć załączone kołki rozporowe i zamocować uchwyt ścienny za pomocą dołączonych wkrętów WKŁADANIE BATERII DO REGULATORA otworzyć pokrywkę komory baterii, znajdującej się na tylnej ścianie regulatora i włożyć baterie, zwracając uwagę na prawidłową biegunowość. Uwaga: koniecznie przestrzegać oznaczonej biegunowości, ponieważ w przeciwnym wypadku może dojść do zniszczenia układu elektronicznego, zamknąć pokrywę komory baterii. Po krótkim teście wyświetlacza należy wprowadzić w regulatorze poniższe ustawienia: ustawienie roku: pojawia się następujące wskazanie: za pomocą pokrętła nastawić rok i potwierdzić przyciskiem PROG ustawienie miesiąca: pojawiają się poniższe wskazania: nastawić za pomocą pokrętła miesiąc i potwierdzić przyciskiem PROG ustawienie dnia: pojawiają się poniższe wskazania:

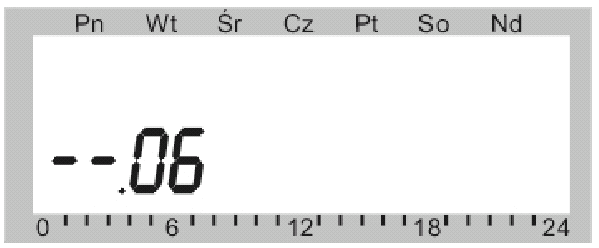

4 EUROSTER 80TXRX INSTRUKCJA OBSŁUGI 4 nastawić za pomocą pokrętła dzień i potwierdzić przyciskiem PROG ustawienie aktualnej godziny: pojawiają się następujące wskazania: za pomocą pokrętła nastawić godzinę i potwierdzić przyciskiem PROG ukazują się poniższe wskazania: Nastawić minuty za pomocą pokrętła i potwierdzić przyciskiem PROG następnie na wyświetlaczu ukazuje się napis Sync i 120. Teraz regulator odlicza do zera w takcie 1 sekundowym i po upływie 120 sekund znajduje się w normalnym trybie pracy, Wsunąć regulator od góry w uchwyt ścienny, aż do zatrzaśnięcia. 2.2 INSTALOWANIE TERMOSTATU GRZEJNIKOWEGO EUROSTER 80RX DEMONTAŻ STAREGO TERMOSTATU zdemontować stary termostat mechaniczny. W przypadku zapieczonych połączeń śrubowych można do tego użyć ewentualnie kleszczy do instalacji wodnych Wkładanie baterii termostatu grzejnikowego Euroster 80RX zdjąć pokrywę komory baterii napędu zaworu przez przesunięcie w dół, włożyć baterie do komory baterii. Uwaga: koniecznie przestrzegać zaznaczonych biegunowości, ponieważ w przeciwnym wypadku może dojść do ewentualnego zniszczenia układu elektronicznego, na wyświetlaczu ukazuje się C1 i następnie dwie cyfry, potem C2 i ponownie dwie cyfry (obie liczby są aktualnie zapisanym w pamięci 2-częściowym kodem zabezpieczającym napęd zaworu), potem włącza się sygnał dźwiękowy oraz wskazania A1, termostat grzejnikowy przesuwa kołek sterowniczy całkowicie wstecz, aby ułatwić montaż,

5 EUROSTER 80TXRX INSTRUKCJA OBSŁUGI 5 następnie na wskazaniach ukazuje się A MONTAŻ NA GRZEJNIKU mocno nakręcić ręką termostat grzejnikowy na zawór (1), przez obracanie nakrętki złącznej. W przypadku zaworów firmy Danfoss należy najpierw zamontować na zaworze jeden z załączonych adapterów. Rysunki na stronie 12 wyjaśniają, przynależność adapterów do poszczególnych zaworów, jednorazowo krótko nacisnąć (2) przycisk na termostacie grzejnikowym. Na wyświetlaczu ukazuje się A3 i termostat grzejnikowy zamyka zawór, następnie na wyświetlaczu miga symbol anteny i ukazuje się 0%, założyć pokrywę komory baterii, termostat grzejnikowy potwierdza sygnałem dźwiękowym przyjęcie pierwszego protokołu radiowego, symbol anteny jest teraz ciągle aktywny, tym samym proces instalacji jest zakończony i wstępnie zaprogramowane ustawienia mogą zostać dostosowane do indywidualnych potrzeb. Wskazówka: Jeżeli ma być zamontowana większa liczba termostatów grzejnikowych, należy podejść do montażu w sposób wyżej opisany. Następnie należy ustawić na regulatorze, jak opisano w punkcie An A liczbę grzejników / termostatów grzejnikowych i przekazać kod zabezpieczający. 3. PROGRAMOWANIE SYSTEMU Fabrycznie wszystkie niezbędne ustawienia systemu są wprowadzone jako program standardowy: faza ogrzewania: temperatura komfortowa 21 C od godziny 6:00 do godziny 23:00, faza obniżonej temperatury: obniżona temperatura 17 C od godz. 23:00 do 6:00, cykl obracania termostatów w celu zapobieżenia powstaniu osadów wapnia: sobota, godzina 11:00.

6 EUROSTER 80TXRX INSTRUKCJA OBSŁUGI 6 Wszystkie wymienione ustawienia można zmieniać i w ten sposób dostosowywać do indywidualnych potrzeb. 3.1 NASTAWIANIE TEMPERATURY KOMFORTOWEJ ORAZ TEMPERATURY OBNIŻONEJ Jeżeli aktywny jest tryb pracy automatycznej, to znaczy następuje samoczynne przełączanie pomiędzy temperaturą obniżoną i komfortową, wówczas na dolnej skali wyświetlacza pojawia się pasek, który informuje o tym, kiedy w ciągu dnia jest nastawiana temperatura komfortowa. Symbol słońca na wyświetlaczu sygnalizuje, że aktywna jest temperatura komfortowa, a symbol księżyca sygnalizuje, Se nastawiona jest temperatura obniżona. Zmiana temperatury komfortowej i temperatury obniżonej: nacisnąć przycisk / dłużej niż przez 3 sekundy pojawiają się wskazania: nastawić żądaną temperaturę komfortową za pomocą pokrętła, nacisnąć krótko przycisk /. pojawiają się wskazania: nastawić żądaną temperaturę obniżoną za pomocą pokrętła, nacisnąć krótko przycisk /, po czym regulator powraca do normalnego trybu pracy. 3.2 PROJEKTOWANIE PROFILU TYGODNIOWEGO Sterowanie automatycznym przełączaniem pomiędzy temperaturą komfortową i temperaturą obniżoną może być zmienione oddzielnie dla każdego dnia tygodnia i tym samym dostosowane do osobistych potrzeb bytowych. nacisnąć 1 raz krótko przycisk PROG ukazują się wskazania: za pomocą pokrętła wybrać dzień, w którym program czasowy ma ulec zmianie. Można zarówno wybierać poszczególne dni tygodnia, jak i zastosować programowanie blokowe dla: a) dni roboczych (poniedziałek piątek) b) weekendu (sobota - niedziela) c) dla wszystkich dni (poniedziałek - niedziela). po dokonaniu wyboru dnia / dni tygodnia potwierdzić wybór przez naciśnięcie przycisku PROG ukazują się wskazania pierwszego okresu temperatury komfortowej: za pomocą pokrętła wybrać czas, od którego ma być wyregulowana temperatura komfortowa

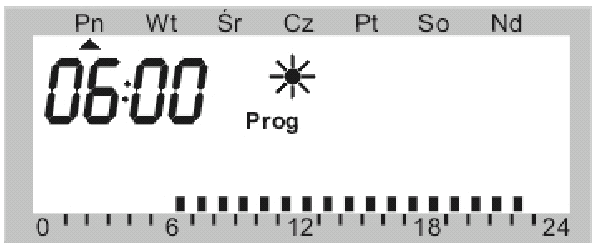

7 EUROSTER 80TXRX INSTRUKCJA OBSŁUGI 7 potwierdzić przez naciśnięcie przycisku PROG na wskazaniach ukazuje się pierwszy czas załączenia temperatury obniżonej: wybrać pokrętłem czas, od którego ma być wyregulowana temperatura obniżona potwierdzić przez naciśnięcie przycisku PROG proces ten powtarza się dla II okresu temperatury komfortowej i II okresu temperatury obniżonej. Jeżeli któryś z czasów załączenia nie jest potrzebny, należy tak długo obracać pokrętłem w prawo, aż ukaże się pasek: wszystkie dokonane ustawienia należy każdorazowo potwierdzić przez naciśnięcie przycisku PROG. Po zaprogramowaniu II okresu temperatury obniżonej włącza się ponownie normalny cykl pracy. Skala na dolnej krawędzi wyświetlacza przedstawia aktualnie wprowadzone zmiany, dzięki czemu można bezpośrednio obserwować zmiany w dziennym profilu temperatury. Jeżeli poprzedni dzień został zakończony na temperaturze komfortowej, to ta faza ogrzewania jest kontynuowana następnego dnia. Podczas programowania paski nie są jednak wyświetlane. 3.3 RODZAJE PRACY Zmiana rodzaju pracy następuje za pomocą przycisku FUNKCJE. Kolejne naciśnięcia tego przycisku wywołują różne tryby pracy: PRACA AUTOMATYCZNA W trybie pracy automatycznej (wskazanie Auto ) temperatura w pomieszczeniu jest sterowana według nastawionego programu pracy tygodniowej. Przebieg temperatury w aktualnym dniu tygodnia jest przedstawiony na skali paskowej, znajdującej się na dolnej krawędzi wyświetlacza. Symbole / wskazują, czy nastawiona jest temperatura obniżona, czy temperatura komfortowa. Jeżeli temperatura ma zostać tymczasowo zmieniona, można tego łatwo dokonać za pomocą pokrętła. Przy następnej, zaprogramowanej zmianie temperatury, zgodnie z programem czasowym, regulator powraca samoczynnie do programu sterowanego czasem PRACA RĘCZNA W pracy ręcznej (wskazanie Manu ) regulator pozostaje wciąż na nastawionej temperaturze. Nie następuje automatyczna, sterowana czasem zmiana temperatury. Funkcja ta odpowiada trybowi pracy konwencjonalnych termostatów FUNKCJA URLOP / PRZYJĘCIE W tym trybie pracy (symbol walizki na wyświetlaczu) temperatura pozostaje w zdefiniowanym okresie (np. czas trwania przyjęcia albo wyjazdu urlopowego) na stałej wartości. Następnie regulator przechodzi samoczynnie do trybu automatycznego.

8 EUROSTER 80TXRX INSTRUKCJA OBSŁUGI 8 po wybraniu tego rodzaju pracy (symbol walizki na wyświetlaczu) za pomocą przycisku FUNKCJE należy najpierw nastawić przedział czasowy. W najbliższych 24 godzinach przewidziane jest stopniowanie 1/2-godzinne (funkcja przyjęcie ). Później stopniowanie następuje w odcinkach dziennych (funkcja urlopowa ). Należy nastawić dzień, w którym powraca się z urlopu. W tym dniu ogrzewanie pracuje od godziny 0:00 według zwykłego programu czasowego, po ustawieniu żądanego przedziału czasowego należy potwierdzić go przez naciśnięcie przycisku PROG, wybrać żądaną temperaturę za pomocą pokrętła, przez wybranie innego trybu pracy za pomocą przycisku funkcyjnego można każdej chwili wyjść z trybu urlop / przyjęcie. 3.4 BLOKADA PRZYCISKÓW W celu zabezpieczenia przyrządu przed niezamierzonym przestawieniem, np. przez dzieci, wyposażono przyrząd w funkcję blokowania przycisków i pokrętła. W celu włączenia blokady należy jednocześnie nacisnąć przyciski FUNKCJE i PROG, Na wyświetlaczu pojawia się LOC i wszystkie funkcje obsługi są zablokowane. W celu wyłączenia funkcji blokady należy tak długo jednocześnie przytrzymać przyciski FUNKCJE i PROG, aż zniknie napis LOC na wyświetlaczu. 3.5 PRZEŁĄCZANIE POMIĘDZY TEMPERATURĄ KOMFORTOWĄ I OBNIŻONĄ Jeżeli sposób użytkowania pomieszczenia odbiega od nastawionego programu czasowego, wówczas można zmienić temperaturę w sposób wyżej opisany, przy zastosowaniu pokrętła. Istnieje jednak również możliwość bezpośredniego przełączania pomiędzy temperaturą komfortową i obniżoną, naciskając krótko przycisk /. 3.6 FAZA OGRZEWANIA Gdy ogrzewanie jest wyłączone latem, można zmniejszyć zużycie baterii termostatu: zawór zostaje otwarty i pozostaje w tym położeniu, nadal jest realizowane cotygodniowe włączanie napędu, w celu zapobieżenia osadom wapnia. W celu aktywowania przerwy w ogrzewaniu przejść do trybu pracy Manu, przez naciśnięcie przycisku FUNKCJE i tak długo obracać pokrętłem w prawo, aż na wskazaniach pojawi się On. 3.7 ZAMYKANIE ZAWORU Ten rodzaj pracy należy wybrać wtedy, gdy pomieszczenie nie ma być ogrzewane. zawór zostaje zamknięty i pozostaje w tym położeniu, zawór otwiera się tylko w przypadku zagrożenia zamarznięciem (temperatura poniżej 5 C), cotygodniowe obracanie napędu zaworu, w celu zapobieżenia powstawianiu osadów

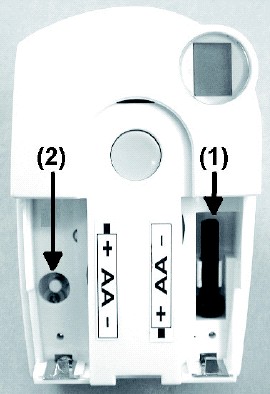

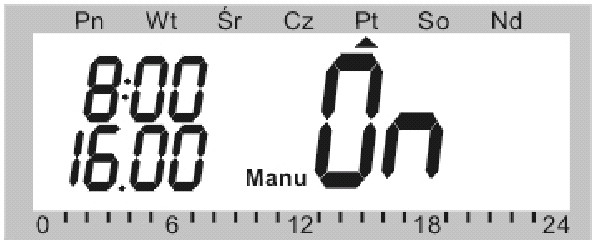

9 EUROSTER 80TXRX INSTRUKCJA OBSŁUGI 9 wapnia, jest nadal realizowane. W celu zamknięcia zaworu: przejść do trybu pracy Manu, przez naciskanie przycisku FUNKCJE i tak długo obracać pokrętłem w lewo, aż na wskazaniach ukaże się OFF. 3.8 PRACA AWARYJNA TERMOSTATU GRZEJNIKOWEGO Jeżeli ze względu na nie dającą się usunąć usterkę (np. wyczerpanie baterii i brak nowych baterii) konieczne jest ręczne przestawienie zaworu, należy : wyjąć obie baterie, wyjąć kołek nastawczy przez naciśnięcie w miejscu oznaczonym przez (1), nałożyć kołek nastawczy na czop oznaczony przez (2), obracać kołkiem nastawczym: w kierunku ruchu wskazówek zegara = zwiększanie temperatury, w kierunku przeciwnym do ruchu wskazówek zegara = obniżanie temperatury. 3.9 FUNKCJE SPECJALNE Menu Funkcje specjalne zawiera niżej wyszczególnione funkcje. CALC C F dat CodE An A SYnC test StEL t-an OFFS Ustalenie terminu uruchamiania napędu zaworu w celu zapobieżenia osadom wapnia. Wybór jednostki temperatury (Celsjusz lub Fahrenheit). Nastawianie daty i czasu rzeczywistego. Zmiana kodu zabezpieczającego transmisję radiową lub kodowanie nowych napędów zaworów. Ustalenie liczby termostatów grzejnikowych, którymi steruje regulator lub rozbudowa systemu. Synchronizacja termostatów grzejnikowych. Funkcja testowa transmisji radiowych. Wskazywanie położenia zaworu. Przełączanie pomiędzy wskazaniami temperatury zadanej lub rzeczywistej. Ustawienie offset (tylko w przypadku kilku napędów zaworów) FUNKCJA SPECJALNA CALC / URUCHAMIANIE FUNKCJI CALC W TERMOSTATACH GRZEJNIKOWYCH Raz w tygodniu zawór zostaje całkowicie otwarty i zamknięty. Zapobiega to zapieczeniu się zaworu, wskutek powstania osadów. Termin, w którym następuje uruchomienie termostatów grzejnikowych może zostać zmieniony za pomocą funkcji specjalnej CALC. nacisnąć przycisk PROG tak długo, aż na wskazaniach ukaże się Sond, wybrać pokrętłem funkcję specjalną CALC,

10 EUROSTER 80TXRX INSTRUKCJA OBSŁUGI 10 wybrać dzień tygodnia za pomocą pokrętła, nastawić czas rzeczywisty za pomocą pokrętła, potwierdzić przyciskiem PROG WYBÓR JEDNOSTEK TEMPERATURY Za pomocą pokrętła wybieramy jednostkę w jakiej wyświetlana zostanie temperatura: w stopniach Celsjusza, czy stopniach Fahrenheita. nacisnąć przycisk PROG tak długo, aż na wskazaniach ukaże się Sond, wybrać funkcję specjalną C F za pomoc ą pokrętła, wybrać C albo F przy użyciu pokrętła, potwierdzić przyciskiem PROG NASTAWIANIE DATY I CZASU RZECZYWISTEGO Nacisnąć przycisk PROG tak długo, aż na wskazaniach ukaże się Sond, Wybrać funkcję specjalną dat przy użyciu pokrętła, Potwierdzić przyciskiem PROG. Dalsze ustawienia należy wprowadzić w sposób opisany w Wkładanie baterii do regulatora CodE Jak już opisano w punkcie 1.3 Kody zabezpieczające, regulator radiowy do grzejników Euroster posiada, w celu zabezpieczenia przed zakłóceniami pochodzącymi z innych systemów radiowych, dwuczęściowy kod zabezpieczający. Każda część ma 100 różnych możliwości ustawień, tak więc w sumie jest do dyspozycji różnych kodów zabezpieczających. W celu umożliwienia komunikacji pomiędzy regulatorem Euroster 80TX i termostatami grzejnikowymi Euroster 80RX należy nastawić we wszystkich przyrządach znajdujących się w tym samym pomieszczeniu taki sam kod zabezpieczający. Fabrycznie przydzielono już temu zestawowi (przypadkowy) kod zabezpieczający, dzięki czemu normalnie nie jest konieczne wykonywanie jakichkolwiek ustawień. Jeżeli kod ten miałby ulec zmianie lub miałby być ponownie przetransmitowany, należy postępować w sposób następujący: wcisnąć przycisk PROG tak długo, aż na wskazaniach ukaże się Sond, wybrać pokrętłem funkcję specjalną CodE, ukazują się następujące wskazania: nastawić pokrętło i pierwszą część kodu (000 do 099),

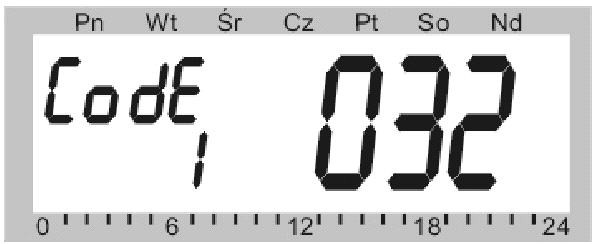

11 EUROSTER 80TXRX INSTRUKCJA OBSŁUGI 11 ukazują się następujące wskazania: nastawić pokrętłem drugą część kodu (000 do 099), ukazują się następujące wskazania: Następuje synchronizacja (pierwszego) napędu zaworu ( 001 na wyświetlaczu) na nowy kod przyrządu. zdjąć pokrywę komory baterii (pierwszego) napędu zaworu, przez przesunięcie w dół, nacisnąć przycisk napędu zaworu przez około 3 sekundy, aż rozlegną się 3 sygnały dźwiękowe. Termostat grzejnikowy jest teraz gotowy do odbioru i na wyświetlaczu ukazuje się AC, przez naciśnięcie przycisku PROG na regulatorze włącza się transmisję kodu, termostat potwierdza prawidłowe przyjęcie kodu przez ciąg sygnałów dźwiękowych. ponownie założyć pokrywę komory baterii. pierwsze przyjęcie normalnego sygnału radiowego jest potwierdzane sygnałem dźwiękowym. Kroki te powtarzają się teraz dla pozostałych sterowanych termostatów, znajdujących się w pomieszczeniu ( 002 na wyświetlaczu...). Po zakodowaniu wszystkich, regulator automatycznie przechodzi do normalnego trybu pracy. Wskazówka: Jeżeli regulator steruje kilkoma termostatami, a więc w pomieszczeniu znajduje się kilka grzejników, należy zanotować, który termostat należy do którego grzejnika, to znaczy jaki ma numer. Jeżeli kodowanie jednego z termostatów zostanie zakończone niepowodzeniem, można później przydzielić temu termostatowi nowy kod: postępować w sposób wyżej opisany i pominąć już zakodowane termostaty za pomocą przycisku PROG, gdy na wyświetlaczu ukaże się numer termostatu, który nie posiada jeszcze kodu, wówczas należy tak długo naciskać przycisk przy tym napędzie zaworu, as na wyświetlaczu termostatu ukaże się AC i rozlegną się 3 sygnały dźwiękowe, teraz włączyć transmisję kodu przez naciśnięcie przycisku PROG na regulatorze An A W tym punkcie menu można zmieniać liczbę sterowanych grzejników (termostatów grzejnikowych). Przy instalowaniu dodatkowego termostatu istotne jest, aby otrzymał on ten sam kod zabezpieczający. Odbywa się to podczas nastawiania: tak długo naciskać przycisk PROG, aż na wskazaniach ukaże się Sond, wybrać pokrętłem funkcję specjalną An A, potwierdzić ją przyciskiem PROG, wybrać pokrętłem liczbę grzejników (1 do 8), ukazują się następujące wskazania:

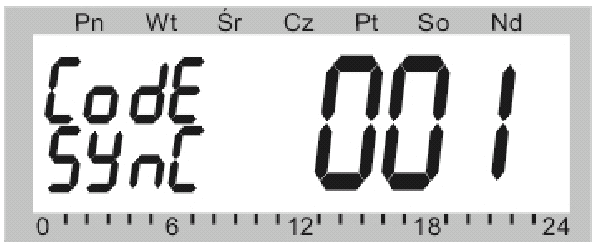

12 EUROSTER 80TXRX INSTRUKCJA OBSŁUGI 12 Następuje synchronizacja (pierwszego) termostatu ( 001 na wyświetlaczu) na nowy kod zabezpieczający. Przy stosowaniu kilku termostatów powtarzają się następujące czynności: zdjąć pokrywkę komory baterii (pierwszego) termostatu, przez przesunięcie w dół, nacisnąć przycisk przez około 3 sekundy, aż rozlegną się 3 sygnały dźwiękowe. Termostat jest teraz gotowy do odbioru i na wyświetlaczu ukazuje się AC, włączyć transmisję kodu przez naciśnięcie przycisku PROG na regulatorze, termostat grzejnikowy potwierdza prawidłowe przyjęcie kodu ciągiem sygnałów dźwiękowych, ponownie założyć pokrywkę komory baterii, pierwsze przyjęcie normalnego sygnału radiowego jest potwierdzane sygnałem dźwiękowym. Teraz powtórzyć te czynności dla każdego następnego napędu zaworu, znajdującego się w pomieszczeniu ( 002 na wyświetlaczu...). Po zakodowaniu wszystkich napędów zaworów regulator automatycznie przechodzi do normalnego trybu pracy. Wskazówka: Termostaty grzejnikowe, które posiadają już kod zabezpieczający, mogą zostać pominięte. W tym celu nacisnąć kilkakrotnie przycisk PROG na regulatorze SynC Po wybraniu tego punktu menu regulator przez około 2 minuty synchronizuje wszystkie napędy zaworów. Następnie kontynuowany jest normalny program nadawania i termostaty wysyłają sygnał dźwiękowy po otrzymaniu pierwszego, zsynchronizowanego sygnału. nacisnąć przycisk PROG tak długo, aż na wskazaniach ukaże się Sond, wybrać pokrętłem funkcję specjalną SynC, potwierdzić ją przyciskiem PROG. Następnie na wyświetlaczu ukazuje się Sync i 120. Teraz regulator odlicza wstecz w takcie 1-sekundowym i po upływie 120 sekund powraca do normalnego trybu pracy test Przy usyciu funkcji test można sprawdzić, czy wszystkie termostaty prawidłowo odebrały sygnał radiowy. Napędy, sygnalizują prawidłowy odbiór sygnałem dźwiękowym. Za pomocą pokrętła można wybrać, które termostaty mają otrzymać sygnał. Przy ustawieniu 0 na dużych wskazaniach sygnał zostaje wysłany do wszystkich odbiorników, pozostałe cyfry kierują go tylko do tych napędów, którym przyporządkowana jest dana cyfra (numer grzejnika). Licznik na lewych górnych wskazaniach odlicza wstecz aż do następnego czasu nadawania. nacisnąć przycisk PROG tak długo, aż na wskazaniach ukaże się Sond, wybrać pokrętłem funkcję specjalną test, potwierdzić wybór przyciskiem PROG, wybrać pokrętłem testowane termostaty, naciśnięcie przycisku PROG kończy funkcję testową StEL Po wybraniu tego punktu menu można odczytać na wyświetlaczu, w jakim procencie zawór jest otwarty. nacisnąć przycisk PROG tak długo, as na wskazaniach ukaże się Sond, wybrać pokrętłem funkcję specjalną StEL, wskazania pokazują otwarcie zaworu w %, naciśnięcie przycisku PROG powoduje zakończenie tej funkcji.

13 EUROSTER 80TXRX INSTRUKCJA OBSŁUGI t-an Fabrycznie z prawej strony Eurostera 80TX wyświetlana jest na dużym wyświetlaczu temperatura zadana, to znaczy temperatura do której regulator podgrzewa pomieszczenie. Przez wybranie funkcji specjalnej t-an można przełączyć na inny tryb, w którym wyświetlana jest temperatura rzeczywista, to znaczy temperatura aktualnie zmierzona w pomieszczeniu. W tym trybie temperatura zadana jest wyświetlana tylko wówczas, gdy użytkownik zmieni ją, np. obracając pokrętłem. Migają przy tym jednostki temperatury ( C albo F), aby zasygnalizować, Se przy wyświetlanej temperaturze chodzi o temperaturę zadaną. Jeżeli nastawiona wartość nie zostanie zmieniona przez kilka sekund, wówczas regulator automatycznie powraca do wskazań temperatury rzeczywistej. W celu aktywowania lub dezaktywowania temperatury rzeczywistej należy postępować następująco: nacisnąć przycisk PROG tak długo, aż na wskazaniach ukaże się Sond, wybrać pokrętłem funkcję specjalną t-an, potwierdzić wybór przyciskiem PROG, za pomocą pokrętła dokonać wyboru pomiędzy OFF (wskazania temperatury rzeczywistej dezaktywowane) i On (wskazania temperatury rzeczywistej aktywowane), dokonać potwierdzenie przyciskiem PROG OFFS Jeżeli jeden regulator steruje kilkoma grzejnikami, wówczas istnieje możliwość że nie grzeją one jednakowo. Przyczyną tego jest zróżnicowany przepływ przez zawory lub źle zwymiarowane grzejniki. Problem ten można ewentualnie usunąć w ten sposób, że zapewni się większy (offset dodatni) lub mniejszy (offset ujemny) dopływ energii do poszczególnych grzejników. nacisnąć przycisk PROG tak długo, aż na wskazaniach ukaże się Sond, wybrać pokrętłem funkcję specjalną OFFS, potwierdzić wybór przyciskiem PROG, wybrać pokrętłem odpowiedni napęd zaworu / grzejnik, nastawić pokrętłem offset, potwierdzić przyciskiem PROG. Proces ten musi być ewentualnie powtarzany kilkakrotnie, aż rozdział mocy cieplnej okaże się optymalny. Wskazówka: Wartość procentowa, wyświetlana na wyświetlaczu, nie ulega zmianom wskutek ustawienia offsetu. Wartość offsetu ma jedynie wpływ na stromość charakterystyki zaworu. Przy nastawionej na regulatorze wartości zadanej 10%, zawór z offsetem dodatnim jest otwarty dłużej niż zawór z offsetem ujemnym, jednak dla obu wyświetlana jest wartość 10%. 4. WYMIANA BATERII 4.1 REGULATOR TEMPERATURY EUROSTER 80TX Jeżeli na wyświetlaczu ukaże się symbol, oznacza to, że baterie są wyczerpane. Poza tym regulator włącza co około 2 minuty akustyczny sygnał ostrzegawczy. Nie następuje to jednak nocą, a tylko w czasie od godziny 10:00 do 11:00, od 17:00 do 18:00 i od 21:00 do 22:00. wyjąć regulator z uchwytu ściennego i otworzyć pokrywkę komory baterii przez przesunięcie w dół, wyjąć baterie z komory i usunąć ją zgodnie z przepisami ochrony środowiska, Uwaga: Zużytych baterii nie należy usuwać wraz z odpadami domowymi, można je bezpłatnie oddać w miejscowym punkcie zbiórki baterii, zgodnie z zaznaczoną w komorze baterii biegunowością należy teraz włożyć 2 nowe baterie alkaliczne wielkości (AA) i ponownie zamknąć komorę baterii,

14 EUROSTER 80TXRX INSTRUKCJA OBSŁUGI 14 podobnie jak przy pierwszym uruchomieniu, przyrząd pyta teraz o aktualny czas rzeczywisty i datę, ustawienia programu czasowego, temperatury komfortowej i obniżonej itp. pozostały zachowane, ponieważ nie istnieje obecnie synchronizacja pomiędzy regulatorem i termostatem grzejnikowym, więc regulator przeprowadza trwające około 2 minuty, ciągłe, automatyczne synchronizowanie (SYnc Auto). Następnie przyrząd powraca do normalnego trybu pracy. 4.2 TERMOSTAT GRZEJNIKOWY EUROSTER 80RX Gdy baterie termostatu są wyczerpane, wówczas wysyła on przez godzinę, mniej więcej co 2 minuty, ciąg sygnałów dźwiękowych i na wyświetlaczu ukazuje się symbol Low-Bat. Powtarza się to 3-krotnie w ciągu dnia. zdjąć pokrywę komory baterii, przez przesunięcie w dół, wyjąć zużyte baterie. Uwaga: zużytych baterii nie należy wyrzucać z odpadami domowymi, można je bezpłatnie oddać do miejscowego punktu zbiórki baterii, odczekać, aż zgasną wszystkie segmenty wyświetlacza. Można to przyspieszyć przez naciśnięcie i przytrzymanie przycisku na termostacie, włożyć baterie do komory baterii. Uwaga: koniecznie przestrzegać zaznaczonej biegunowości, ponieważ w przeciwnym wypadku może dojść do zniszczenia układu elektronicznego, na wyświetlaczu jest wyświetlany symbol C1, następnie dwie cyfry, potem C2 i ponownie dwie cyfry (obie liczby są aktualnie zapisanym w pamięci kodem termostatu), następnie rozlega się sygnał dźwiękowy oraz pojawiają się wskazania A1, napęd zaworu przesuwa teraz kołek sterujący całkowicie wstecz, następnie ukazują się wskazania A2, nacisnąć jeden raz krótko przycisk na napędzie, na wyświetlaczu ukazuje się A3 i termostat całkowicie zamyka zawór, następnie zaczyna migać symbol anteny na wyświetlaczu i ukazuje się symbol 0%, pierwszy odebrany sygnał radiowy jest potwierdzany sygnałem dźwiękowym i symbol anteny pozostaje ciągle aktywny, ponownie założyć pokrywę komory baterii. 5. Usuwanie usterek Komunikat o usterce Możliwe przyczyny Sposób usunięcia Ciągły sygnał dźwiękowy i F1 na wyświetlaczu Ciągły sygnał dźwiękowy i F2 na wyświetlaczu Ciągły sygnał dźwiękowy i F3 na wyświetlaczu Brak sygnału radiowego na wyświetlaczu, napęd zaworu wysyła co godzinę ciąg sygnałów dźwiękowych. Zawór jest otwarty w 30% Zawór wskazuje zbyt duże opory ruchu lub napęd zaworu jest zablokowany Termostat nie jest zamontowany Za duży zakres regulacji Zdemontować napęd zaworu Ręcznie sprawdzić opory ruchu zaworu Ponownie zamontować napęd zaworu Ewentualnie zasięgnąć rady instalatora z dziedziny ogrzewnictwa Zamontować napęd zaworu Zawór jest nieodpowiedni Za mały zakres regulacji Zamontować napęd zaworu Zawór jest nieodpowiedni Zanik połączenia radiowego Wyczerpane baterie regulatora Kod regulatora został przestawiony, a nie przeprowadzono synchronizacji z napędem zaworu Umieścić regulator w innym miejscu Wymienić baterie Przekazać aktualny kod do napędu zaworu (patrz radiowy termostat do grzejników)

15 EUROSTER 80TXRX INSTRUKCJA OBSŁUGI 15 Komunikat o usterce Możliwe przyczyny Sposób usunięcia Na wyświetlaczu ukazuje się symbol Low-Bat, napęd zaworu wysyła przez godzinę, co 2 minuty, ciąg sygnałów dźwiękowych Baterie napędu zaworu są prawie wyczerpane 5.1 ZAKŁÓCENIA W TRANSMISJI RADIOWEJ Wymienić baterie Zmniejszenie zasięgu transmisji radiowej może mieć następujące przyczyny: Wszelkiego rodzaju zakłócenia spowodowane wysoką częstotliwością. Odległość regulatora albo napędu zaworu od powierzchni albo przedmiotów przewodzących (również od ciała ludzkiego albo gruntu) wpływa na charakterystykę przesyłania promieni radiowych i tym samym na zasięg. Zakłócenia szerokopasmowe na terenach innych niż wiejskie mogą zmniejszyć różnicę pomiędzy sygnałem i szumami, wskutek czego zmniejsza się zasięg. Na odbiornik mogą mieć również wpływ urządzenia o zbliżonych częstotliwościach roboczych. Źle ekranowane komputery mogą zakłócać pracę odbiornika i zmniejszać zasięg. INFORMACJA O UTYLIZACJI ODPADÓW ELEKTRONICZNYCH Dołożyliśmy wszelkich starań, aby niniejszy regulator pracował jak najdłużej. Urządzenie to ulega jednak naturalnemu zużyciu. Jeżeli nie będzie spełniało już Państwa wymagań, prosimy o oddanie go do punktu zbiórki odpadów elektronicznych, a zużyte baterie do odpowiedniego punktu składowania. Bezpłatny odbiór urządzeń jest prowadzony przez lokalnych dystrybutorów sprzętu elektronicznego. Nieprawidłowa utylizacja odpadów elektronicznych powoduje niepotrzebne zanieczyszczanie środowiska naturalnego. Opakowanie kartonowe prosimy przekazać na makulaturę.

16 EUROSTER 80TXRX INSTRUKCJA OBSŁUGI 16 Warunki gwarancji: KARTA GWARANCYJNA EUROSTER 80TXRX 1. Gwarancji udziela się na okres 24 miesięcy liczonych od daty sprzedaży. 2. Uprawnienia wynikające z udzielonej gwarancji są realizowane na terytorium Rzeczypospolitej Polskiej. 3. Reklamowany regulator wraz z kartą gwarancyjną należy dostarczyć do punktu sprzedaży lub bezpośrednio do producenta za pośrednictwem Poczty Polskiej. 4. Termin rozpatrzenia gwarancji wynosi 14 dni roboczych od daty otrzymania urządzenia przez producenta. 5. Uprawnionym do dokonywania jakichkolwiek napraw produktu jest wyłącznie producent lub inny podmiot działający z wyraźnego upoważnienia producenta. 6. Gwarancja traci ważność w przypadku uszkodzenia mechanicznego, niewłaściwej eksploatacji i dokonywania napraw przez osoby nieuprawnione. 7. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.... data sprzedaży nr seryjny/data produkcji pieczątka firmowa i podpis serwis: tel Podmiotem udzielającym gwarancji jest: P.H.P.U. AS Agnieszka Szymańska-Kaczyńska, Chumiętki 4, Krobia
