WIDOK CZOŁÓWKI STEROWNIKA

Transkrypt

1 Instrukcja bsługi U-1 str.5 WIDOK CZOŁÓWKI STEROWNIKA DANE TECHNICZNE S26 Zasilanie 220V 50Hz 8VA Wyjście sterujące przekaźnikiem 30V 0.1A Wejście termpary Ni-CrNi 20kΩ 0.1V max Dkładnść nastaw i pmiaru temperatury 2% zakresu. Dpuszczalny zakres temperatur tczenia -10 C d +50 C. Wewnętrzna kmpensacja temperatury "zimneg" kńca termpary. Mżliwe nastawy parametrów grzania w trybie autmatycznym: szybkść narastania temperatury temperatura wytrzymania czas wytrzymania szybkść padania temperatury d 1000 C/h d 1000 C d 10h d 1000 C/h W trybie pracy "RĘCZNE" temperaturę wytrzymania ustawia się przyciskami "TEMP.WYTRZ.". Szybkść zmian nastaw jest dwlna. W trybie pracy"auto" zmianę punktu pracy mżna w dwlnej chwili zatrzymać przełącznikiem "CYKL" ustawiając g w płżenie "STOP". W bydwu w/w przypadkach sterwnik będzie utrzymywał temperaturę zadaną. Grzanie mżna w dwlnej chwili prze rwać przełącznikiem "GRZANIE" ustawiając g w płżenie "STOP". Obiekt będzie stygnąć.

2 str.6 Instrukcja bsługi U-1 BUDOWA I EKSPLOATACJA S26 Regulatr zbudwany jest z płytek elektrnicznych: ZAS, UR, ZT, N, VC, SW transfrmatra sieciweg, przycisków i przełączników umieszcznych we wspólnej budwie. Wykrzystan cyfrwe układy scalne serii CMOS 4000 i inne półprzewdniki. Zabudwane przełączniki: POMIAR - przełącznik 6-ci pzycyjny służący d wybru parametru wskazywaneg przez wyświetlacz cyfrwy -TEMPERATURA ZADANA -TEMPERATURA RZECZYWISTA -napięcie ptencjmetra " NARASTANIE" -napięcie ptencjmetra "TEMPERATURA WYTRZYMANIA" -napięcie ptencjmetra "CZAS WYTRZYMANIA" -napięcie ptencjmetra " OPADANIE" W/w "ptencjmetry" t przetwrniki cyfrw-analgwe sterwane przyciskami STEROWANIE -przełącznik dwupzycyjny kreślający tryb pracy sterwnika "AUTOMATYCZNY" lub "RĘCZNY". W trybie "RĘCZNE" nastawy ptencjmetrów innych niż "TEMPERATURA WYTRZYMANIA" są nieisttne. Gdy temperatura rzeczywista przekrczy zadaną świeci dida WYTRZYMANIE. Dpóki t nie nastąpi świeci także NARASTANIE. Każdrazw przy zmianie z "RĘCZNE" na "AUTO" temperatura zadana przyjmuje wartść temperatury rzeczywistej lub wytrzymania (mniejszą z nich). CYKL -przełącznik dwupzycyjny kreślający pracę zadajnika temperatury.w płżeniu "START" -zadajnik zmienia punkt pracy. W płżeniu "STOP" -nie zmienia. Przełącznik mże służyć d wprwa dzania ddatkwych stanów wytrzymania temperatury. GRZANIE -przełącznik dwupzycyjny kreślający pracę przekaźnika wyjściweg. W pzycji "START" -przekaźnik pracuje. W pzycji "STOP" przekaźnik jest wyłączny, temperatura zadana dla STEROWANIA AUTOMATYCZNEGO jest zerwa i trapez jest na zbczu NARASTANIE. Każdrazw przy zmianie ze STOP na START temperatura zadana przyjmuje wartść temperatury rzeczywistej lub wytrzymania (mniejszą z nich). Zabudwane nastawniki ptencjmetryczne (sterwane przyciskami i ): "SZYBKOŚĆ NARASTANIA TEMPERATURY" - pisany "SZYBKOŚĆ NARASTANIA" "TEMPERATURA WYTRZYMANIA" - pisany "TEMPER.WYTRZ." "CZAS WYTRZYMANIA" - pisany "CZAS WYTRZ." "SZYBKOŚĆ OPADANIA" - pisany "SZYBKOŚĆ OPADANIA" Nastawine ptencjmetrami wartści dczytuje się na wskaźniku cyfrwym w dpwiednich pzycjach przełącznika POMIAR. Wskazaniu 1000 dpwiada maksymalna wartść każdeg zakresu. Np:wskazaniu 550 na pzycji przełącznika POMIAR -NARASTANIE dpwiada nastawina "SZYBKOŚĆ NARASTANIA TEMPERATURY": 550 C/h. Chcąc ustawić następujące parametry prcesu nagrzewania: SZYBKOŚĆ NARASTANIA :500 C/h TEMPERATURA WYTRZYMANIA :750 C CZAS WYTRZYMANIA :2.5h (2h30')

3 Instrukcja bsługi U-1 str.7 SZYBKOŚĆ OPADANIA :20 C/h należy ustawiać ptencjmetry (przyciskami ) tak, by wskaźnik cyfrwy pkazywał w dpwiednich pzycjach przełącznika POMIAR: NARASTANIE :500 TEMP.WYTRZ. :750 CZAS WYTRZ. :250 OPADANIE :20 Zwrócić uwagę na przeliczanie czasu (np: 15 minut t gdziny czyli 25 jednstek)! Tabelę przeliczeniwą zamieszczn na 2 strnie niniejszej instrukcji. "Ptencjmetry" nie mają blkady krańcwej, dlateg p siągnięciu maksimum (1000 ±10) wystąpi 0 (dla ) raz maksimum (1000 ±10) p siągnięciu 0 (dla ). Ciągłe naciśnięcie przycisku lub zwiększa płynnie szybkść zmian napięcia wyjściweg. Ułatwia t prces nastawiania. Każdrazw p włączeniu zasilania sterwnika napięcia wyjściwe ptencjmetrów przyjmują wartść zakresu (250 ±10 jednstek na wltmierzu cyfrwym). Mdel S26A jest wypsa ny w akumulatr, c pwduje pamiêtanie nastaw przez k³ 1 dbê.p dłuższym kresie czasu nastawy będą "zapmniane", a sterwnik p załączeniu zasilania przyjmie przypadkwe nastawy. Czas pełneg naładwania akumulatra wynsi kł 8 gdzin. Użyte w sterwniku pdzespły zapewniają dkładnść 2% każdeg zakresu (20 jednstek wskazań wyświetlacza). Rzeczywisty prces nagrzewania mże więc różnić się d nastawineg wartść dpwiadającą ±20 jednstkm wskazań wyświetlacza. Najlepiej zbrazuje t teretyczny efekt z w/w przykładu: nastawa ptencjmetra "SZYBKOŚĆ OPADANIA" 20 C/h t w rzeczywistści dwlna wartść z przedziału 0 d 40 C/h! (jest t czywiście przypadek krytyczny - faktyczne dchyłki są mniejsze) Jest t właściwść wszystkich urządzeń regulacyjnych, a nie tylk teg sterwnika, dlateg nie należy używać w miarę mżliwści nastaw pniżej 50 jednstek wskazań wyświetlacza cyfrweg. Prawidłwy prces nagrzewania dla trybu STEROWANIE AUTOMATYCZNE, CYKL START, GRZANIE START przebiega następując: narastanie temperatury d pczątkwej temperatury rzeczywistej z zadaną szybkścią d temperatury wytrzymania - świeci dida NARASTANIE, czekiwanie na przekrczenie temperatury wytrzymania przez temperaturę rzeczywistą - świecą didy NARASTANIE i WYTRZYMANIE, wytrzymanie temperatury przez zadany czas - świeci dida WYTRZYMANIE, padanie temperatury z zadaną szybkścią d temperatury kł 63 C -świeci dida OPADANIE, wyłączenie nagrzewania(pniżej 63 C -studzenie naturalne). W czasie grzania (pbudzenia przekaźnika) świeci dida GRZANIE. Dida LED "GRZANIE" umieszczna jest bk przełącznika "GRZANIE". GRZANIE jest zależne d stanu na wyjściu regulatra G(PID). Jest t generatr fali prstkątnej współczynniku wypełnienia zależnym d wartści napięcia na wyjściu ciągłeg regulatra prprcjnaln - całkując - różniczkująceg prównująceg różnicę pmiędzy temperaturą zadaną i rzeczywistą. Zaletą takieg rzwiązania w prównaniu ze zwykłym regulatrem PID są mniejsze przeregulwania, a wadą szybsze zużywanie się przekaźnika i stycznika (pwinny wytrzymać kł tysiąca gdzin pracy). Aby przeregulwania były małe należy dbrać dpwiednią mc grzewczą (ilść mat) d knkretneg biektu. Ustawienie zbyt dużej wartści pwduje silne przeregulwania, a zbyt małej spwduje niesiągnięcie zadanej temperatury. Niezbędne jest również trwałe umcwanie grzaneg kńca termpary prwadzącej w najcieplejszym miejscu na biekcie grzanym. Przebieg prcesu nagrzewania należy śledzić na rejestratrze lub wskaźniku cyfrwym (temperatura rzeczywista -POMIAR pzycja TEMP. RZECZ., temperatura zadana -POMIAR pzycja TEMP.ZAD.).

4 str.8 Instrukcja bsługi U-1 Ze względu na mżliwą interakcję termpara sterująca prcesem regulacji (sterwnikiem) nie pwinna galwanicznie zwierać się z żadną z termpar pdłącznych d rejestratra. Brak termpary (przerwa w bwdzie) sygnalizwany didą LED "BRAK TERMOPARY" pwduje pmiar temperatury rzeczywistej pwyżej 1400 C raz wyłączenie grzania. REJESTRATOR W maszynach prducent stsuje różne typy rejestratrów np: KR-5A, KR-51. Rejestratr mże być jedn, dwu lub trzykanałwy. W każdym przypadku dłączana jest fabryczna instrukcja bsługi rejestratra. Należy się z nią zapznać i d niej stswać. Generalnie należy pamiętać, że są t urządzenia delikatne, wrażliwe na wstrząsy, wyską temperaturę i zapylenie. Okresw należy je kntrlwać, czyścić, wymieniać papier, tasiemki atramentwe, pisaki. Jeśli rejestratr ma aretwanie wskazówki t kniecznie przed transprtem maszyny należy g zaaretwać! Aby pmiar temperatury biektu rejestratrem i regulatrami był dkładny należy używać sprawdznych termpar NiCr-Ni. Termpary muszą być skutecznie złączne z biektem grzanym (przyspawane, zgrzane lub dkręcne). Płączenia termpar z maszyną muszą być wyknane przewdem kmpensacyjnym dla termpar NiCr-Ni. Nie zamieniać ddatnieg i ujemneg przewdu. Odwrtne pdłączenie przewdu kmpensacyjneg spwduje spadek wskazań temperatury pdwójną wielkść róznicy pmiędzy temperaturą "zimneg" kńca termpary, a temperaturą budwy urządzenia - czyli kilka d kilkuset stpni Celsjusza! Kabel ten musi być mieć rezystancję mniejszą d 0.1% rezystancji wejściwej rejestratra i regulatra (R k<20ω). Niedpuszczalne jest tu stswanie innych kabli np: miedzianych! Kable prwadzić z dala d źródeł zakłóceń (silnych pól elektrmagnetycznych)! USUWANIE NAJPROSTSZYCH USTEREK URZ DZEÑ U-1 W kresie gwarancyjnym (bez utraty gwarancji) wln jedynie dknywać wymiany przepalnych bezpieczników, czyszczenia lub wymiany styków styczników, przekaźników i listew zaciskwych. Czynnści te pwinien wyknywać elektryk p dłączeniu maszyny d zasilania. Dpuszczalna jest także reperacja sprzętu tj. kabli, mat itp. USUWANIE NAJPROSTSZYCH USTEREK STEROWNIKÓW S26 W kresie gwarancyjnym samdzielnie usuwanie uszkdzeñ m e spwdwaæ utratê gwarancji. Mim zastswania nwczesnych pdzespłów spdziewamy się awaryjnści wszystkich elementów mechanicznych, czyli przekaźnika, przycisków, przełączników. 1.Trwałść przekaźnika R15 jest rzędu 1 milina przełączeń, czyli c kł tysiąc gdzin pracy sterwnika należy spdziewać się kniecznści jeg wymiany. Objawem jeg wadliweg działania będzie nie załączanie bciążenia mim świecącej didy "GRZANIE". Przekaźnik zamntwany jest w pdstawce na płycie wyjściwej.. 2.Trwałść przycisków jest rzędu milina przestawień, czyli nie pwinn djść d jeg uszkdzenia. Wymiana przycisku wymaga rzkręcenia budwy (dwie śruby na tylnej ściance), wyjęcia wnętrza, dkręcenia dwóch śrub mcujących człówkę (lewa strna góra i dół) i twarcia jej (jak drzwi). Następnie należy wylutwać uszkdzny i wlutwać sprawny przycisk. 3.Trwałść przełączników jest rzędu 10 tysięcy przestawień, czyli uszkdzeniu ulegną p kilkunastu latach pracy. Ich wymiana jest pdbna d wymiany ptencjmetra.

5 Instrukcja bsługi U-1 str.9 4.Uszkdzenia pdzespłów elektrnicznych należy spdziewać się spradycznie. Prawdpdbny jest zanik świecenia did LED lub uszkdzenie tru pmiarweg temperatury z termpary przy pmył kwym pjawieniu się na wejściu napięcia większeg niż 10V. Uszkdzenie układów CMOS mże wystąpić przy wyjmwaniu lub wkładaniu płytek elektrnicznych d zasilaneg sterwnika. Naprawę najlepiej pwierzyć prducentwi. 5.Na płytkach elektrnicznych znajdują się ptencjmetry dstrjcze, którymi nie należy kręcić nie mając dpwiednich przyrządów i dkumentacji. Ptencjmetry te służą d krekcji charakterystyki tru pmiarweg temperatury i zakresów wartści zadanych. REGULACJA S26 Regulację należy przeprwadzać p naprawach lub kntrlnie raz na pięć lat. Regulatr ma 7 wewnętrznych ptencjmetrów dstrjczych. Niezbędne narzędzia: wltmierz cyfrwy klasy 0.1 i zakresie 100mV z rzdzielczścią 10mV raz 10V z rzdzielczścią 10mV, częstścimierz z rzdzielczścią 0.01Hz (10V pp), dekada prników wzrcwych d 0.1Ω d 100Ω klasy 0.05, regulwany zadajnik napięcia stałeg 0 d 60mV, przedłużka pzwalająca wysunąć płytki ZT, UR ( płytki mają ddatkwe znaczenia wersji np: S26\ZT, VC v.5). Klejnść regulacji jest następująca: Ptencjmetrem w wltmierzu cyfrwym ustawić wskazanie 900 p pdaniu na jeg wejście napięcia 9.00V (np. z ptencjmetra "NARASTANIE" w pzycji przełącznika "POMIAR" - "NARASTANIE"). Aby g ustawić ptrzebny jest długi (20cm) izlwany wkrętak 3 mm lub trzeba dkręcić człówkę. Ptencjmetry zadawania parametrów ustawić na maksimum (przyciskami ) i ustawić ptencjmetr P6 w zasilaczu, tak by wltmierz pkazywał 1000 w pzycjach przełącznika "POMIAR" mierzących napięcie ptencjmetrów. Ustawić sterwnik d pracy autmatycznej. Ustawić ptencjmetry zadawania parametrów prcesu na maksimum. Pdłączyć częstścimierz d wyjścia VCO { nóżka 10 układu U3 CMOS4049 lub "S26\ZT"- pin 13, masa "S26\ZT" -pin 31}. Sprawdzić czy sterwnik jest w trybie "NARASTANIE". Wybrać GRZANIE-START, CYKL-STOP. Ustawić ptencjmetr P2 w "S26\ZT", tak by częstścimierz wskazywał Hz ± 0.01Hz. Pdłączyć częstścimierz na katdę didy D3. Ustawić sterwnik d trybu "WYTRZYMANIE" (aby t szybk zrbić należy: pdać na wejście termpary napięcie kł 60mV i przełączyć przełącznik "STEROWANIE" z "RĘCZNE" na "AUTO"). Ustawić ptencjmetr P1 w "ZT", tak by częstścimierz wskazywał Hz ± 0.01Hz. Odlutwać czujnik termiczny Pt100 i pdłączyć zamiast nieg dekadę prników wzrcwych. Ustawić na dekadzie Ω. Zewrzeć wejście termpary. Ustawić ptencjmetr P1 na płytce "S26\UR" tak by wskaźnik cyfrwy przy pmiarze "TEMP. RZECZ." pkazywał 000. Pdać na wejście termpary napięcie mv i ustawić ptencjmetr P3 na płytce "S26\UR" tak by wskaźnik cyfrwy przy pmiarze "TEMP. RZECZ." pkazywał 800. Sprawdzić wskazania dla innych napięć wejściwych; szczególnie 8.137mV - 200, mV - 400, 24.90mV - 600, mV Odchyłka nie pwinna przekraczać 10 jednstek. Jeśli jest większa skrygwać ustawienie ptencjmetrów w układzie regulacji "UR". Minimalna mżliwa d uzyskania dchyłka wynsi 7 jednstek (nieliniwść termpary). Zewrzeć wejście termpary. Ustawić na dekadzie Ω. Ustawić ptencjmetr P2 na "S26\UR" tak by wskaźnik cyfrwy przy pmiarze "TEMP. RZECZ." pkazywał 100. Sprawdzić wskazania dla innych rezystancji; szczególnie dla Ω - 20, Ω 40, Ω Odchyłka nie pwinna przekraczać 2 jednstek. Jeśli jest większa skrygwać ustawienie ptencjmetrów. Wlutwać czujnik termiczny Pt100. Prces regulacji jest zakńczny.

6 str.10 Instrukcja bsługi U-1 Sprawdzić prawidłwe działanie całeg regulatra. MONTAŻ PODZESPOŁÓW ELEKTRONICZNYCH Przed wlutwaniem sprawdzić pdzespły w szczególnści: rezystancję prników, płynnść zmian rezystancji ptencjmetrów, pjemnść i izlację kndensatrów, współczynnik wzmcnienia h 21E tranzystrów (pwinien być 100 d 300), brak zwarć i przerw na bwdach drukwanych! CHARAKTERYSTYKA CZUJNIKÓW TEMPERATURY t[ C] R [Ω] Pt100 {U dn =0 C} U [mv] NiCr-Ni Pamiętać, że regulatr S26 i rejestratr KR51 (KR5A) są wypsażne w autmatyczną kmpensację temperatury spiny dniesienia. Prducent życzy zadwlenia z eksplatacji urządzenia i zaprasza d dalszych kntaktów. Oferujemy różne inne usługi związane z urządzeniami d bróbki elektrtermicznej metdami prwymi i indukcyjnymi TM C:\LMS\UOC\INSTRU~1\IO_U1.WPD

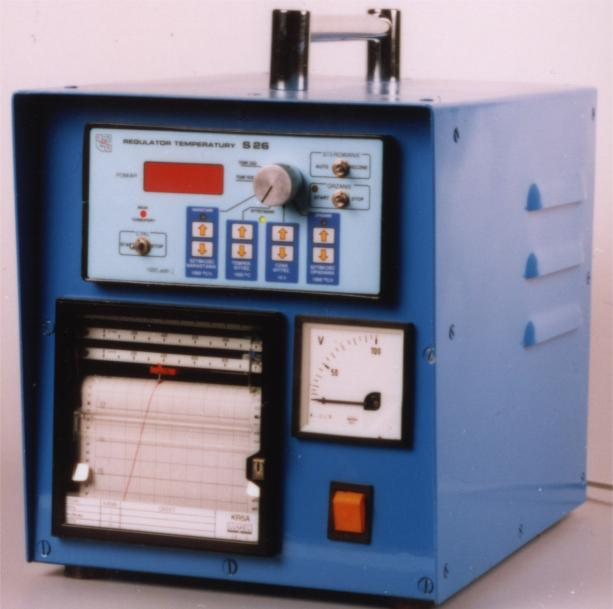

7 "LMS" S.C. Tadeusz Maci³a, Krzysztf Scheithauer ul. Hermisza ZABRZE POLAND, EUROPE, URL: lms@alpha.pl ISDN tel (+48 32) ; fax (+48 32) , tel.km.(0502)035580, (0601) INSTRUKCJA OBSŁUGI PRZENOŚNE URZĄDZENIE DO OBRÓBKI CIEPLNEJ U-1 SWW:

8 PRZELICZANIE CZASU WYTRZYMANIA dla S26 minuty nastawa minuty nastawa minuty nastawa minuty nastawa ORIENTACYJNE SPADKI NAPIĘĆ NA PODWÓJNYM KABLU WYJŚCIOWYM WIODĄCYM PRĄD 250A PRZEKRÓJ [mm ] DŁUGOŚĆ [m] SPADEK NAPIĘCIA [V] , , , , , , , , , ,6

9 Instrukcja bsługi U-1 str.3 PRZED PIERWSZYM URUCHOMIENIEM ZAPOZNAJ SIĘ Z INSTRUKCJĄ OBSŁUGI!!! PRZEZNACZENIE Urządzenie przeznaczne jest d bróbki termicznej spin spawalniczych według zadanej charakterystyki temperaturw - czaswej w zakresie temperatur d 1000 C. Temperatury kntrlwane są termparami Ni-CrNi. Urządzenie zawiera prgramwany regulatr temperatury, rejestratr, regulatr mcy wyjściwej. Nagrzewanie biektu jest realizwane za pmcą mat prwych. Kmpletny zestaw grzewczy składa się z urządzenia d bróbki cieplnej, źródła napięcia, mat prwych, termpar, izlacji termicznej i kabli płączeniwych. Jak źródł napięcia mże być wykrzystana spawarka (np.: wirująca) lub transfrmatr. DANE TECHNICZNE PRZENOŚNE URZĄDZENIE DO OBRÓBKI CIEPLNEJ typ: U-1 Napięcie zasilania: 220V, 50Hz Maksymalny prąd łączeniwy 200A Maksymalne napięcie łączeniwe 60V=, (110V ~ 50Hz) Wymiary brysu (wys. x szer. x głęb.) 0.35m x 0.27m x 0.42m Ciężar 22kG Ochrna przeciwprażeniwa zerwanie Parametry regulatra temperatury: Dkładnść nastaw i pmiaru temperatury 2% zakresu. Wewnętrzna kmpensacja temperatury "zimneg" kńca termpary. M liwe nastawy parametrów grzania w trybie autmatycznym: szybkść narastania temperatury d 1000 C/h temperatura wytrzymania d 1000 C czas wytrzymania d 10h szybkść padania temperatury d 1000 C/h grubść ścianki [mm] Charakterystyka nagrzewania Mc 13kW temp. 750 C średnica zewnętrzna rury [mm] 900 BUDOWA URZĄDZENIA Urządzenie składa się z regulatra temperatury ddziaływująceg na łącznik mcy, c najmniej 1 kanałweg rejestratra temperatury i zacisków przyłączeniwych umieszcznych we wspólnej budwie stalwej. Gniazda dla termpar raz gniazda wejściwe i wyjściwe są z tyłu urządzenia. Termpary mżna pdłączyć d rejestratra raz d regulatra temperatury (sterwnika). Z przdu urządzenia zamntwan wyłącznik główny, rejestratr, sterwnik i wltmierz. GWARANCJA Prducent udziela na swój wyrób rcznej gwarancji. W kresie gwarancji prducent zbwiązuje się d usunięcia usterek d 21 dni d dstarczenia maszyny. Gwarancja nie bejmuje usterek wynikłych

10 str.4 Instrukcja bsługi U-1 na skutek niewłaściwej bsługi. Naprawy gwarancyjne i pgwarancyjne wyknuje się w warsztatach prducenta. Transprt maszyny raz kszty transprtu bciążają użytkwnika. PODŁĄCZENIE URZĄDZENIA Urządzenie należy zasilać z sieci elektrycznej 220V 50Hz (1A, 0.2 kva) z przewdem zerwym. Pdłączyć termpary kablem kmpensacyjnym dla termpar "K" {NiCr-NiAl}. D urządzenia mżna pdłączyć nie więcej niż 4 mat prwych 45A (sumaryczny prąd nie pwinien przekrczyć200a). Stswać maty prądzie znaminwym 45A d 55A i napięciu znaminwym 30V d 74V. Pdłączenia zacisków wyjściwych maszyny z rzdzielaczem wyknać kablem miedzianym przekrju 2 żył nie mniej niż 50 mm. Przekrój ten musi być większy przy kablach dłuższych niż 5m, tak by spadek napięcia na nim nie był większy niż 1V. Kńcówki mat łączyć d rzgałęźnika. Klejnść pdłączania pwinna być następująca: Na biektach grzanych zamcwać termpary, a następnie nałżyć maty prwe. Na maty nałżyć izlację termiczną (dprną na temperaturę 1100C - np: wata kalinwa grubści 4cm). Pdłączyć kablami termpary i maty z urządzeniem. Zwrócić uwagę na ddatni i ujemny biegun termpary i kabla kmpensacyjneg. Ddatni biegun kabla łączyć z ddatnim biegunem termpary. Napięcia termelektryczne termpary i kabla muszą się ddawać. Różni prducenci stsują różne klry biegunów (nie zawsze czerwny znacza +). Dla nieznanych kabli i termpar wykrycie ddatnieg i ujemneg bieguna m na zrbiæ nastêpuj¹cym testem - sbn dla przewdu kmpensacyjneg raz termparweg. Otwarte kñce pd³¹czyæ d rejestratra lub regulatra maszyny i ustawiæ na nim POMIAR - TEMP. RZECZ., a zwarty kniec pdgrzaæ np: zapa³k¹. Prawid³we pd³¹czenie spwduje wzrst wskazywanej temperatury, dwrtne - spadek wskazywanej temperatury. Nie stswaæ metdy wykrywania magnesem - jest na niepewna. Pdłączyć kabel uziemiający biekt grzany. Pdłączyć źródł zasilania mat (spawarkę lub transfrmatr) d U-1. Pdłączyć kabel zasilający d gniazdka 220V 50Hz. Na sterwniku ustawić przełącznik GRZANIE w pzycję STOP. Załączyć zasilanie urządzenia i źródła. Ustawić parametry grzania na sterwniku. Ustawić i załączyć rejestratr. Przestawić na sterwniku przełącznik GRZANIE w pzycję START. Sprawdzić p uruchmieniu się sterwania czy napięcie wyjściwe (na wltmierzu) nie przekracza wartści znaminwej mat grzejnych. Jeżeli przekrczenie wystąpi skrygwać napięcie zasilające. Jeżeli źródł zasilania nie jest w stanie dstarczyć dpwiednieg napięcia należy zmienić maty grzejne lub źródł zasilania. KONTROLE OKRESOWE Okresw np. c miesiąc lub przed rzpczęciem pracy w nwym miejscu sprawdzić stan zewnętrzny maszyny i sprzętu. Nie używać maszyny z głębkimi wgnieceniami budwy, ani sprzętu z uszkdzną izlacją elektryczną. Sprawdzać rezystancję styków stycznika i w razie ptrzeby czyścić je. Spadek napięcia na styku widącym prąd znaminwy nie mże przekraczać 0.2V. Czyścić wnętrze budwy z nagrmadzneg pyłu. Crcznie sprawdzać kalibratrem try pmiaru temperatury rejestratra i regulatrów. STEROWNIK URZĄDZENIA typ S26 [A] Sterwnik (regulatr temperatury) służy d regulacji temperatury grzanych biektów według charakterystyki temperaturw-czaswej kształcie trapezu: narastanie temperatury z zadaną szybkścią d zadanej temperatury wytrzymania, wytrzymanie przez zadany czas, padanie z zadaną szybkścią d temperatury kł 63 C i wyłączenie grzania. Na biekt regulacji ddziaływuje dwustanw, załączając lub wyłączając napięcie wyjściwe. Prces prwadzny jest w parciu pmiar temperatury biektu jedną termparą NiCr-Ni i regulatr G(PID). Parametry prcesu ustawia się za pmcą przełączników i nastawników ptencjmetrycznych (przycisków ).
