1 285 Kleje Zaprawy Tynki Fugi do kafli Farby 293 Płyty Krążki akumulacyjne Piece Piece do pizzy i chleba Akcesoria 313 fot. Ortner

2 286 Kleje Zaprawy Tynki HaftmÖrtel Original Zaprawa o wiązaniu hydraulicznym w kolorze szarym szybkowiążąca. Przeznaczona do budowy kominków i pieców. Szczególnie polecana do klejenia kafli i przy budowie zabudów akumulacyjnych. Ziarnistość Ilość wody Czas wiązania 1000 o C 0-2 mm 0,25 l / kg 10 min Kod Specyfikacja Waga Szt/paleta Cena netto Cenna brutto Zaprawa 20kg ,76 340,41 HaftmÖrtel Creme Zaprawa o wiązaniu hydraulicznym w kolorze białym, ma to samo zastosowanie co Haftmortel Original. Dodatkową zaletą tej zaprawy jest to, że może być wykorzystana jako tynk ostateczny. Ziarnistość 1000 o C 0-1,2 mm Ilość wody Czas wiązania 0,26 l / kg 20 min Kod Specyfikacja Waga Szt/paleta Cena netto Cenna brutto Zaprawa 20kg ,84 371,26 Spowalniacz do HaftmÖrtel Płyn do wymieszania z zaprawą Haftmortel i Haftmortel Creme spowalnia wiązanie do 30 minut. Dawkowanie: jedna nakrętka do 0,5 kg kleju. Kod Specyfikacja Waga Cena netto Cenna brutto spowalniacz 400 ml 7,48 9,20 Przed użyciem wymieszać na sucho. 2016/2017

3 Kleje Zaprawy Tynki 287 Haftkleber Zaprawa o wiązaniu hydraulicznym, szybkowiążąca. Przeznaczona do klejenia obudów akumulacyjnych kominków i pieców jak również do klejenia kafli. Ziarnistość Ilość wody Czas wiązania 600 o C 0-1,2 mm 0,23 l / kg 30 min Setzkleber Kod Specyfikacja Waga Szt/paleta Cena netto Cenna brutto Zaprawa 20 kg ,08 193,21 Klej o wiązaniu hydraulicznym w białym kolorze, przeznaczony do klejenia kamienia naturalnego oraz wielkoformatowych kafli. Ziarnistość Ilość wody 200 o C 0-1 mm 0,25 l / kg Czas wiązania 20 min Kod Specyfikacja Waga Szt/paleta Cena netto Cenna brutto Klej 10 kg ,68 363,68 AusbaumÖrtel Zaprawa o wiązaniu ceramicznym, gotowa schudzona glina, przeznaczona do budowy pieców metodą tradycyjną. Szczególnie polecana do wylepienia wykładziny szamotowej wkładu kominkowego. Ziarnistość Ilość wody Czas wiązania 1200 o C 0-1 mm 0,2 l / kg 24 h Kod Specyfikacja Waga Szt/paleta Cena netto Cenna brutto Zaprawa 20 kg 48 80,08 98,50 Przed użyciem wymieszać na sucho.

4 288 Kleje Zaprawy Tynki VersetzmÖrtel HK Zaprawa o wiązaniu hydrauliczno-ceramicznym, do zastosowania przy budowie palenisk, kanałów szamotowych, kuchni kaflowych. Ziarnistość Ilość wody Czas wiązania 1200 o C 0-1,2 mm 0,22 l / kg 45 min Kod Specyfikacja Waga Szt/paleta Cena netto Cenna brutto Zaprawa 20 kg ,84 127,72 ORFIX 10 klej ogniotrwały Klej o wiązaniu chemicznym w kolorze czarnym odporny na działanie kwasów, przeznaczony do klejenia systemu KMS, może być również użyty do przyklejenia wklejki do komina o C Ilość wody 0,17 l / kg (1:6) Czas wiązania 7 min Kod Specyfikacja Waga Cena netto Cenna brutto Klej 4 kg 107,36 132,05 Modellierputz Tynk o wiązaniu hydraulicznym w kolorze białym w dwóch rodzajach ziarnistości. Przeznaczony do tynkowania techniką cienkiej warstwy jak również może służyć do modelowania gzymsów. Graniczna temperatura 200 o C 200 o C Ziarnistość 0-0,5 mm 0-1 mm Ilość wody 0,26 0,23 l / kg Czas wiązania 45 min 45 min Kod Specyfikacja Szt/paleta Waga Cena netto Cenna brutto Tynk 0-0,5 mm kg 117,48 144, Tynk 0-1 mm kg 117,48 144,50 Przed użyciem wymieszać na sucho. 2016/2017

5 Kleje Zaprawy Tynki 289 Diamantputz Tynk (diamentowy) o wiązaniu hydraulicznym w jasnym białym kolorze. Jest odporny na ścieranie. Szczególnie polecany do tynkowania dużych powierzchni. Ziarnistość Ilość wody Czas wiązania 150 o C 0-1 mm 0,25 l / kg 30 min Kod Specyfikacja Waga Szt/paleta Cena netto Cenna brutto Tynk 20 kg ,48 212,15 Glattspachtelmasse Tynk o wiązaniu hydraulicznym w białym kolorze o bardzo drobnym ziarnie 0,02mm, przeznaczony do tynkowania na gładko. Zalecany jako podkład pod Fresco. Ziarnistość Ilość wody Czas wiązania 150 o C 0-1,02mm 0,4 l / kg 30 min Kod Specyfikacja Waga Szt/paleta Cena netto Cenna brutto Tynk 10 kg ,92 253,28 Plastyfikator Ortner - Anmachflussigkeit Plastyfikator przeznaczony jest do mieszania farb, fug i fresco Kod Specyfikacja Ilość Waga Cena netto Cenna brutto Plastyfikator 5 litrów 5 kg 83,6 102,82 Przed użyciem wymieszać na sucho.

6 290 Fugi do kafli Fugi do kafli Fuga do kafli Ortner wzmocniona jest specjalnymi włóknami, zapewnia to trwałość i elastyczność fugi. Kolory fug są w tej samej kolorystyce co farby. Fugi występują w systemie oznaczenia barw RAL. Grubość spoin Czas wiązania 150 o C 10 mm 25 min Kod Nazwa Specyfikacja Waga Cena netto Cenna brutto Elfenbein Farba RAL kg 83,60 102, Weiß Farba RAL kg 83,60 102, Weiß-Grau Farba RAL kg 83,60 102, Betongrau Farba RAL kg 83,60 102, Hellgrau farba RAL kg 83,60 102, Schiefergrau farba RAL kg 83,60 102, Mittelblau farba RAL kg 83,60 102, Dunkelgrau farba RAL kg 83,60 102,83 - produkty oznaczone tym znakiem wymagają użycia Plastyfikatora - Anmachflussigkeit (str.289) + - w odcieniu RAL ciemniejszy - - w odcieniu RAL jasniejszy Przed fugowaniem koniecznie przepalić piec, zawarta wilgoć zostanie w ten sposób odparowana. Wilgoć wyjdzie w miejscu gdzie napotka najmniejszy opór. Przy kaflowych powierzchniach grzewczych jest to fuga. Wilgoć może spowodować przebarwienie lub zniszczenie fugi. 2016/2017

7 Fugi do kafli 291 Kod Nazwa Specyfikacja Waga Cena netto Cenna brutto Rustikblau Farba RAL kg 83,60 102, Anthrazit Farba RAL kg 83,60 102, Hellblau Farba RAL kg 83,60 102, Dunkelblau Farba RAL kg 83,60 102, Türkis farba RAL kg 83,60 102, Lindgrün Moosgrün farba RAL kg 83,60 102,83 farba RAL kg 83,60 102, Dunkelgrün / Efeu farba RAL kg 83,60 102, Capri farba RAL kg 83,60 102, Mohair / Weiß-Beige, farba RAL kg 83,60 102, Eierschale / Birke farba RAL kg 83,60 102,83 Przed fugowaniem koniecznie przepalić piec, zawarta wilgoć zostanie w ten sposób odparowana. Wilgoć wyjdzie w miejscu gdzie napotka najmniejszy opór. Przy kaflowych powierzchniach grzewczych jest to fuga. Wilgoć może spowodować przebarwienie lub zniszczenie fugi.

8 292 Fugi do kafli Kod Nazwa Specyfikacja Waga Cena netto Cenna brutto Ocker dunkel Farba RAL kg 83,60 102, Haselnuss-Braun Farba RAL kg 83,60 102, Terracotta hell Farba RAL kg 83,60 102, Teracotta Farba RAL kg 83,60 102, Teracotta dunkel/ Rotbraun farba RAL kg 83,60 102, Brombeer dunkel/ Rosa dunkel farba RAL kg 83,60 102, Dunkelrot farba RAL kg 83,60 102, Dunkelbraun farba RAL kg 83,60 102, Schwarzrot / Basalt farba RAL kg 83,60 102, Schwarz farba RAL kg 83,60 102,83 - produkty oznaczone tym znakiem wymagają użycia Plastyfikatora- Anmachflussigkeit (str.289) + - w odcieniu RAL ciemniejszy - - w odcieniu RAL jasniejszy Przed fugowaniem koniecznie przepalić piec, zawarta wilgoć zostanie w ten sposób odparowana. Wilgoć wyjdzie w miejscu gdzie napotka najmniejszy opór. Przy kaflowych powierzchniach grzewczych jest to fuga. Wilgoć może spowodować przebarwienie lub zniszczenie fugi. 2016/2017

9 Farby 293 Farby Farba Ortner jest odpowiednia do malowania powierzchni przewodzących ciepło. Farby występują w systemie oznaczenia barw RAL. Ilość wody lub plastyfikatora Zużycie farby na 1 mm 150 o C 1,3-1,8 l / kg 0,25 kg/m2 Czas pracy ok. 50 min. Kod Nazwa Specyfikacja Waga Cena netto Cenna brutto Elfenbein Farba RAL kg 150,92 185, Weiß Farba RAL kg 150,92 185, Weiß-Grau Farba RAL kg 150,92 185, Betongrau Farba RAL kg 150,92 185, Hellgrau farba RAL kg 150,92 185, Schiefergrau farba RAL kg 150,92 185, Dunkelgrau farba RAL kg 150,92 185, Mohair / Weiß-Beige farba RAL kg 150,92 185, Eierschale / Birke farba RAL kg 150,92 185, Terracotta hell Dunkelrot farba RAL kg 150,92 185,63 farba RAL kg 150,92 185,63 - produkty oznaczone tym znakiem wymagają użycia Plastyfikatora- Anmachflussigkeit (str.289) Przykryć ceramikę i podłogę wokół tynkowanych powierzchni. Suchą ręką pomieszać proszek farby. Według odcieniu farby rozmieszać proszek z czystą wodą lub plastyfikatorem w proporcji 1,3-1,8 l/kg. Bardzo dokładnie wymieszać Przemieszaną farbę zostawić na 2-5 minut i ponownie rozmieszać. Farbę równomiernie nanieść wałkiem na suchą powierzchnię. Po pierwszej warstwie nanieść drugą warstwę. Ciemniejsze odcienie będzie trzeba nanieść w kilku warstwach. Przed malowaniem konieczne jest odparowanie wody technologicznej przez kilkakrotne przepalenie w kominku lub piecu. W innym przypadku mogą pojawić się plamy na powierzchniach malowanych.

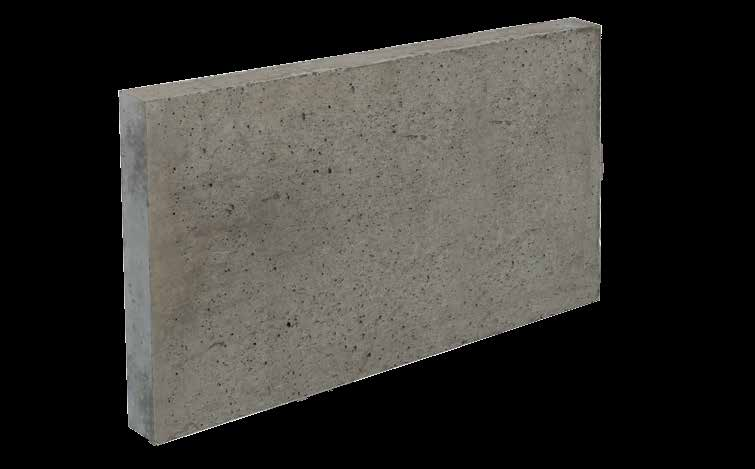

10 294 Płyty Płyta z szamotu odlewanego - GussSchamotte Płyty z odlewanego szamotu charakteryzują się bardzo dużą przewodnością cieplną. To oznacza, że osiągają wyższe temperatury na powierzchni i szybko się nagrzewają. Płyty nadają się do budowy ciężkich akumulacyjnych pieców oraz do hypokaustów. 450 o C Gęstość 2200 kg/m3 Kod Wymiar mm Waga Szt/paleta Cena netto Cenna brutto x500 x kg ,40 370, x 500 x25 28 kg ,52 315,52 Płyta kominkowa - Kaminbauplatten Płyty kominkowe mają bardzo dokładne wymiary co pozwala na bardzo szybką budowę. Spełniają aktualne wymagania nowoczesnych domów, idealnie nadają się do domów niskoenergetycznych i pasywnych. Zaletą płyty kominkowej jest równomierne i długotrwałe oddawanie ciepła. 350 o C Gęstość 1400 kg/m3 Kod Wymiar mm Waga Szt/paleta Cena netto Cenna brutto x500x35 23,6 kg ,52 315, x500x35 17,7 kg ,60 238,13 Płyta - Grundofenbauplatten Pyty te doskonale nadają się do obudowy systemów akumulacyjnych i typu Hypokaust w masywnym wykonaniu. Materiał ten posiada większą masę, spełnia rolę dodatkowego akumulatora ciepła i jeszcze bardziej równomiernie oddaje ciepło. NOWOŚĆ 500 o C Gęstość 2300 kg/m3 Kod Wymiar mm Waga Szt/paleta Cena netto Cenna brutto x 600 x kg 60 95,04 116, x 400 x kg 90 63,36 77, /2017

11 295 Płyta akumulacyjna -ZSpeicherplatte KOMBINACJA KMS KOMBINACJA Z WKŁADEM Płyta akumulacyjna szczególnie polecana do budowy kominków akumulacyjnych. Płytę stosuję się między wkładem kominkowym a obudową zewnętrzną, płytę również można zastosować obok kanałów akumulacyjnych. SPECYFIKACJA: Wymiary: B600 x H300 x T40 mm Waga : 18,50 kg Gęstość Gęstość: ~2600 kg/m³ Kod Produkt Speicherplatte Wymiar mm Artikel Nr. Waga 600x300x40 OR607 Szt/paleta SPezifikAtioN 19 kg B600 x H300 x T40 mm Cena netto Gewicht (kg) Stück / PAlette Stk. = 18, PREIS exkl UST. GÜLTIG AB PreiS 120,56 26, oc 2600 kg/m3 Cenna brutto PAletteNPreiS 148,29 936,00 Płyta Kaminbauplatten lub Płyta GussSchamotte Kombinacja z KMS Speicherplatte Kombinacja z wkładem kominkowym

12 296 Materiały do akumulacji Krążki akumulacyjne KAM (Keramisches Aufsatzspeicher Modul) Oryginalne krążki to modułowa dwupłaszczowa akumulacja stosowana na wkłady kominkowe i piece. Dzięki dwóm elementom można je stosować do kombinowanych obudów z kratkami wentylacyjnymi. Krążki stosuje się tam, gdzie jest ograniczone miejsce i nie można wybudować kanałów akumulacyjnych obok wkładu kominkowego lub paleniska. Krążki KAM są wypalane. Montaż krążków polega na bezklejowym połączeniu piuro/wpust, uszczelka między krążkami zapewnia dostateczną szczelność. Ilość krążków jest zależna od paleniska o C Gęstość 2400kg/m3 Średnics pierścienia Ciepło właściwe 440 mm 1 kj/(kg*k) Kod Specyfikacja Wymiar mm Waga kg Cena netto Cenna brutto Moduł-pierscień akumulacyjny Ø 440x ,32 772, Moduł-pierscień akumulacyjny z wbudowanym gwintem na czujnik temperatury Moduł-pierscień akumulacyjny z przejście od wkładu Ø 180 Ø 440x ,08 883,23 Ø 440x ,28 872,41 Kopuła zamykająca KAM (Multihaube) Nowy dwupłaszczowy element zakończeniowy krążków KAM. Kopuła ta umożliwia odprowadzenie spalin w pionie lub w poziomie. Kod Specyfikacja Wymiar mm Waga kg Cena netto Cenna brutto Kopuła zamykająca Ø 120 Ø 440x232 35, , , Kopuła zamykająca Ø 160 Ø 440x232 35, , , Kopuła zamykająca Ø 180 Ø 440x232 35, , ,00 Wyczystki z szamotu odlewanego Kod Wymiar mm Waga Szt/paleta Cena netto Cenna brutto zew. 220x220, wew. 135x135 2,4 kg - 153,56 188, zew. 300x300, wew. 190x190 4,4 kg - 153,56 188, /2017

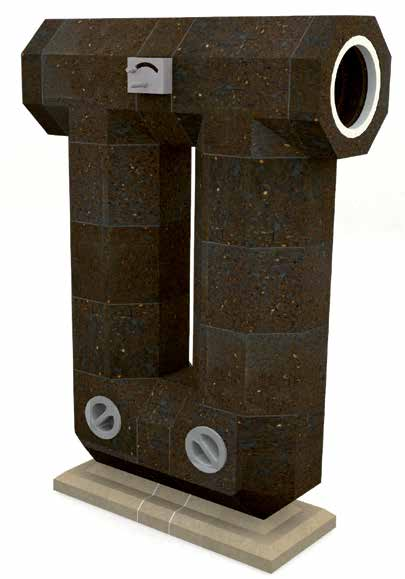

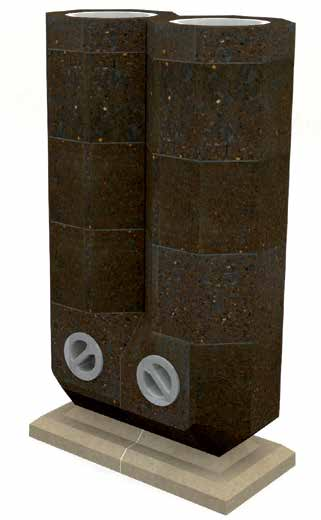

13 Materiały do akumulacji 297 KMS 300 Ceramiczne modułowe kształtki akumulacyjne (Keramik Modul Speicher) System akumulacyjny KMS 300 jest wypalony w wysokiej temperaturze. Ma niesamowitą przewodność cieplną oraz zdolność akumulacji ciepła. Dzięki temu system KMS może być o 30% krótszy od innych systemów. Kształtki są tak dopasowane, że nie ma potrzeby docinania. Kształtki łączone są w technologi pióro/wpust. Do klejenia kształtek zalecamy klej ORFIX 10. Przewodność cieplna przy 35 o C max o C 3,2 W/(m*K) Gęstość 2600kg/m3 Ciepło właściwe 1 kj/(kg*k) Kanał prosty połówka x 300 x 100 mm, Ø 180 mm 12,5 250,80 308,48 Kanał prosty Kanał prosty z wyczystką x 300 x 200 mm, Ø 180 mm ,16 494, x 300 x 200 mm, Ø 180 mm ,68 553,11 Kanał narożny x 300 x 300 mm, Ø 180 mm ,32 637,53 Kanał narożny z wyczystką z boku x 300 x 300 mm, Ø 180 mm wymaga pierścień ,4 551,32 678,12 Kanał narożny z wyczystką z frontu x 300 x 100 mm, Ø 180 mm wymaga pierścień ,2 551,32 678,12

14 298 Materiały do akumulacji Kanał narożny x 300 x 273 mm, Ø 180 mm ,16 562,30 Kanał trójnik x 300 x 300 mm, Ø 180 mm wymaga pierścień ,64 693,28 Zestaw do czyszczenia do trójnika 3 109,12 134,22 Kształtka przejściowa Ø x 300 x 70 mm, Ø 180 mm z uszczelkoą 7,5 178,64 219,73 Kształtka przejściowa Ø x 300 x 100 mm, Ø 160 mm z uszczelkoą ,52 329,04 Pierścień Ø 215 mm 0,5 4,40 5,41 Kanał prosty z klapą x 300 x 100 mm Ø 180 mm ,96 938,40 Klapa Stal nierdzewna, Ø 70mm, wałek l = 350 mm 1 793,76 976,32 Korek wyczystkowy Ø 115mm, 1,6 146,52 180, /2017

15 Materiały do akumulacji 299 KMS 300 Podstawa (Boden Isolier Stein) Podstawa połówka x 100 x 80 mm 1,8 60,72 74,69 Podstawa środek x 200 x 80 mm 3,5 106,04 130,42 Podstawa bok x 300 x 80 mm 5,3 106,04 130,42 Podstawa narożna x 300 x 80 mm 5,3 106,04 130,42 Podstawa narożna 135 O KMS 300 Zestaw prosty x 0 x 80 mm 3,5 106,04 130, x 300 x 980 mm, zaw. 4 kg Orfix , ,51 KMS 300 Zestaw z kalpą rozpałową x 300 x 1280 mm, zaw. 4 kg Orfix , ,26

16 Piece Piec GO7-37/ ręczne sterowanie, zawiasy z lewej, stal nierdzewna , , ręczne sterowanie, zawiasy z prawej, stal nierdzewna , , ręczne sterowanie, zawiasy z lewej, czarny , , ręczne sterowanie, zawiasy z prawej, czarny , ,25 W zestawie znajduje się worek zaprawy Versetzmörtel Ramka maskująca GO7-37/ Rama maskująca 37/51, 1 x 90, 4-stronna, stal nierdzewna 489,28 601, Rama maskująca 37/51, 1 x 90, 4-stronna czarna 320,32 393, Rama maskująca 37/51, 2 x 45, 4-stronna, stal nierdzewna 873, , Rama maskująca 37/51, 2 x 45, 4-stronna, czarna 462,88 569,34 Karta techniczna Testowany zgodnie dle EN Godzinowa moc przy 12 h akumulacji 1,9 kw Zalecana długość kanału system KMS 1) cca 3,4 m Dawka drewna 3,5 / 7 kg Długość drewna 25 cm Potrzebny ciąg komina 14 / - Pa Ilość wydzielanych spalin 26 g/s Średnia temperatura spalin na wyjściu 2) 515 C Zapotrzebowanie powietrza do spalania 72 m 3 /h Średnica dolotu powietrza do spalania Ø 160 mm Waga 410 kg Minimalna powierzchnia obudowy 3) cca 3,8 m 2 Moc obudowy pieca cca 500 W/m 2 1) Wartość przybliżona, mozliwość obliczenia w programie do kalkulacji kanałów akumulacyjnych. 2) Zależny od dawki paliwa. 3) W odniesieniu do zamkniętych obudów, minimalna powierzchnia promieniująca Ø Ø /2017

17 Ø Ø160 Piece 301 Piec GO7 - Set ręczne sterowanie, zawiasy z lewej, stal nierdzewna + 6 krążków i kopuła zamykająca Ø 160 ręczne sterowanie, zawiasy z prawej, stal nierdzewna + 6 krążków i kopuła zamykająca Ø , , , ,56 W zestawie znajduje się worek zaprawy Versetzmörtel Ramka maskująca GO7 - Set Rama maskująca 37/51, 1 x 90, 4-stronna, stal nierdzewna 489,28 601, Rama maskująca 37/51, 2 x 45, 4-stronna, stal nierdzewna 873, ,82 Karta techniczna Testowany zgodnie dle EN Godzinowa moc przy 12 h akumulacji 1,9 kw Zalecana liczba pierścieni 7 ks Dawka drewna 3,5 / 7 kg Długość drewna 25 cm Potrzebny ciąg komina - / 20 Pa Ilość wydzielanych spalin 26 g/s Średnia temperatura spalin na wyjściu 1) 515 C Zapotrzebowanie powietrza do spalania 72 m3/h Średnica dolotu powietrza do spalania Ø 160 mm Waga 580 kg Minimalna powierzchnia obudowy 2) cca 3,8 m Moc obudowy pieca cca 500 W/m 2 1) Zależny od dawki paliwa. 2) W odniesieniu do zamkniętych obudów, minimalna powierzchnia promieniująca

18 Piece Piec GO11-37/ ręczne sterowanie, zawiasy z lewej, stal nierdzewna , , ręczne sterowanie, zawiasy z prawej, stal nierdzewna , , ręczne sterowanie, zawiasy z lewej, czarny , , ręczne sterowanie, zawiasy z prawej, czarny , ,54 W zestawie znajduje się worek zaprawy Versetzmörtel Ramka maskująca GO11-37/ Rama maskująca 37/51, 1 x 90, 4-stronna, stal nierdzewna 489,28 601, Rama maskująca 37/51, 1 x 90, 4-stronna czarna 320,32 393, Rama maskująca 37/51, 2 x 45, 4-stronna, stal nierdzewna 873, , Rama maskująca 37/51, 2 x 45, 4-stronna, czarna 462,88 569,34 Karta techniczna Testowany zgodnie dle EN Godzinowa moc przy 12 h akumulacji 2,9 kw Zalecana długość kanału system KMS 1) cca 4,4 m Dawka drewna 5,5 / 11 kg Długość drewna 33 cm Potrzebny ciąg komina 14 / - Pa Ilość wydzielanych spalin 35 g/s Średnia temperatura spalin na wyjściu 2) 503 C Zapotrzebowanie powietrza do spalania 96 m 3 /h Średnica dolotu powietrza do spalania Ø 160 mm Waga 490 kg Minimalna powierzchnia obudowy 3) cca 5,8 m 2 Moc obudowy pieca cca 500 W/m 2 1) Wartość przybliżona, mozliwość obliczenia w programie do kalkulacji kanałów akumulacyjnych. 2) Zależny od dawki paliwa. 3) W odniesieniu do zamkniętych obudów, minimalna powierzchnia promieniująca ø Ø /2017

19 Piece 303 Piec GO13-67/ ręczne sterowanie, zawiasy z lewej, stal nierdzewna , , ręczne sterowanie, zawiasy z prawej, stal nierdzewna , , ręczne sterowanie, zawiasy z lewej, czarny , , ręczne sterowanie, zawiasy z prawej, czarny , ,20 W zestawie znajduje się worek zaprawy Versetzmörtel Ramka maskująca GO13-67/ Rama maskująca 67/38, 1 x 90, 4-stronna, stal nierdzewna 444,40 546, Rama maskująca 67/38, 1 x 90, 4-stronna czarna 242,44 298, Rama maskująca 67/38, 2 x 45, 4-stronna, stal nierdzewna 781,00 960, Rama maskująca 67/38, 2 x 45, 4-stronna, czarna 430,76 529,83 Karta techniczna Testowany zgodnie dle EN Godzinowa moc przy 12 h akumulacji 3,5 kw Zalecana długość kanału system KMS 1) cca 5 m Dawka drewna 6,5 / 13 kg Długość drewna 50 cm Potrzebny ciąg komina 14 / - Pa Ilość wydzielanych spalin 35 g/s Średnia temperatura spalin na wyjściu 2) 568 C Zapotrzebowanie powietrza do spalania 100 m 3 /h Średnica dolotu powietrza do spalania 2x Ø 125 mm Waga 560 kg Minimalna powierzchnia obudowy 3) cca 7 m 2 Moc obudowy pieca cca 500 W/m 2 1) Wartość przybliżona, mozliwość obliczenia w programie do kalkulacji kanałów akumulacyjnych. 2) Zależny od dawki paliwa. 3) W odniesieniu do zamkniętych obudów, minimalna powierzchnia promieniująca Ø x Ø125

20 Piece Piec GO13-67/ ręczne sterowanie, zawiasy z lewej, stal nierdzewna , , ręczne sterowanie, zawiasy z prawej, stal nierdzewna , , ręczne sterowanie, zawiasy z lewej, czarny , , ręczne sterowanie, zawiasy z prawej, czarny , ,36 W zestawie znajduje się worek zaprawy Versetzmörtel Ramka maskująca GO13-67/ Rama maskująca 67/51, 1 x 90, 4-stronna, stal nierdzewna 444,40 546, Rama maskująca 67/51, 1 x 90, 4-stronna czarna 278,08 342, Rama maskująca 67/51, 2 x 45, 4-stronna, stal nierdzewna 789,80 971, Rama maskująca 67/51, 2 x 45, 4-stronna, czarna 354,64 436,20 Karta techniczna Testowany zgodnie dle EN Godzinowa moc przy 12 h akumulacji 3,5 kw Zalecana długość kanału system KMS 1) cca 5 m Dawka drewna 6,5 / 13 kg Długość drewna 50 cm Potrzebny ciąg komina 14 / - Pa Ilość wydzielanych spalin 43 g/s Średnia temperatura spalin na wyjściu 2) 491 C Zapotrzebowanie powietrza do spalania 119 m 3 /h Średnica dolotu powietrza do spalania 2x Ø 125 mm Waga 550 kg Minimalna powierzchnia obudowy 3) cca 7 m 2 Moc obudowy pieca cca 500 W/m 2 1) Wartość przybliżona, mozliwość obliczenia w programie do kalkulacji kanałów akumulacyjnych. 2) Zależny od dawki paliwa. 3) W odniesieniu do zamkniętych obudów, minimalna powierzchnia promieniująca Ø x Ø /2017

21 Piece 305 Piec SE9-70/40/ ręczne sterowanie, zawiasy z lewej, stal nierdzewna , , ręczne sterowanie, zawiasy z prawej, stal nierdzewna , , ręczne sterowanie, zawiasy z lewej, czarny , , ręczne sterowanie, zawiasy z prawej, czarny , ,95 W zestawie znajduje się worek zaprawy Versetzmörtel Ramka montażow i maskująca SE9-70/40/ Rama montażowa 70/40/38, 4-stronna, prawa, stal nierdzewna, 4 mm 622,16 765, Rama montażowa 70/40/38, 4-stronna, prawa, czarna, 4 mm 1 632, , Rama montażowa 70/40/38, 4-stronna, lewa, stal nierdzewna, 4 mm 622,16 765, Rama montażowa 70/40/38, 4-stronna, lewa, czarna, 4 mm 1 632, , Rama maskująca 70/40/38,1 x 90, 4-stronna, lewa/prawa, czarna, 4 mm 1 174, ,00 Karta techniczna Testowany zgodnie dle EN Godzinowa moc przy 12 h akumulacji 2,4 kw Zalecana długość kanału system KMS 1) cca 3,5 m Dawka drewna 4,5 / 9 kg Długość drewna 33 cm Potrzebny ciąg komina 14 / - Pa Ilość wydzielanych spalin 28 g/s Średnia temperatura spalin na wyjściu 2) 523 C Zapotrzebowanie powietrza do spalania 78 m 3 /h Średnica dolotu powietrza do spalania 2x Ø 125 mm Waga 385 kg Minimalna powierzchnia obudowy 3) cca 4,8 m 2 Moc obudowy pieca cca 500 W/m 2 1) Wartość przybliżona, mozliwość obliczenia w programie do kalkulacji kanałów akumulacyjnych. 2) Zależny od dawki paliwa. 3) W odniesieniu do zamkniętych obudów, minimalna powierzchnia promieniująca. 194 Ø Ø x Ø

22 Piece Piec GOR44 - Set ręczne sterowanie, + 5 krążków i kopuła zamykająca Ø , ,49 Ramka maskująca i akcesoria GOR44 - Set Rama maskująca prosta, 1 x 90, 4-stronna, stal nierdzewna 912, , Rama maskująca zaokrąglona Ø 600, 1 x 90, 4-stronna, stal nierdzewna 1 191, , Rama maskująca zaokrąglona Ø 660, 1 x 90, 4-stronna, stal nierdzewna 1 426, , Cokół ze stali nierdzewnej do ceramiki, 10 cm 2 240, ,33 Karta techniczna Testowany zgodnie dle EN Godzinowa moc przy 12 h akumulacji 2,7 kw Zalecana liczba pierścieni 5 ks Dawka drewna 3 / 5 kg Długość drewna 25 cm Potrzebny ciąg komina - / 17 Pa Ilość wydzielanych spalin 17 g/s Średnia temperatura spalin na wyjściu 1) 567 C Zapotrzebowanie powietrza do spalania 48 m 3 /h Średnica dolotu powietrza do spalania Waga Ø 125 mm Ø kg Minimalna powierzchnia obudowy 2) cca 3,8 m 2 Moc obudowy pieca cca 700 W/m 2 1) Zależny od dawki paliwa. 2) W odniesieniu do zamkniętych obudów, minimalna powierzchnia promieniująca. 75 Ø120 Ø /2017

23 Piece 307 Piec GOR44 - Set duże drzwi ręczne sterowanie,duże proste drzwiczki + 5 krążków i kopuła zamykająca Ø 120 ręczne sterowanie, duże zaokrąglone drzwiczki + 5 krążków i kopuła zamykająca Ø , , , ,83 Ramka maskująca i akcesoria GOR44 - Set Rama maskująca prosta, 1 x 90, 4-stronna, stal nierdzewna 912, , Rama maskująca zaokrąglona Ø 600, 1 x 90, 4-stronna, stal nierdzewna 1 191, , Rama maskująca zaokrąglona Ø 660, 1 x 90, 4-stronna, stal nierdzewna 1 426, , Cokół ze stali nierdzewnej do ceramiki, 10 cm 2 240, ,33 Karta techniczna Testowany zgodnie dle EN Godzinowa moc przy 12 h akumulacji 2,7 kw Zalecana liczba pierścieni 5 ks Dawka drewna 3 / 5 kg Długość drewna 25 cm Potrzebny ciąg komina - / 17 Pa Ilość wydzielanych spalin 17 g/s Średnia temperatura spalin na wyjściu 1) 567 C Zapotrzebowanie powietrza do spalania 48 m 3 /h Średnica dolotu powietrza do spalania Waga Ø120 Ø 125 mm 305 kg Ø120 Minimalna powierzchnia obudowy 2) cca 3,7 m 2 Moc obudowy pieca cca 700 W/m ) Zależny od dawki paliwa. 2) W odniesieniu do zamkniętych obudów, minimalna powierzchnia promieniująca. Ø R

24 Ø Ø Piece Piec GO5 - Set ręczne sterowanie,proste drzwiczki + 6 krążków i kopuła zamykająca Ø 180 ręczne sterowanie, zaokrąglone drzwiczki + 6 krążków i kopuła zamykająca Ø , , , ,42 Ramka maskująca i akcesoria GOR44 - Set Rama maskująca prosta, 1 x 90, 4-stronna, stal nierdzewna 912, , Rama maskująca zaokrąglona Ø 600, 1 x 90, 4-stronna, stal nierdzewna 1 191, , Rama maskująca zaokrąglona Ø 660, 1 x 90, 4-stronna, stal nierdzewna 1 426, ,03 Karta techniczna Testowany zgodnie dle EN Godzinowa moc przy 12 h akumulacji 2,7 kw Zalecana liczba pierścieni 6 ks Dawka drewna 4 / 5 kg Długość drewna 33 cm Potrzebny ciąg komina - / 18 Pa Ilość wydzielanych spalin 19 g/s Średnia temperatura spalin na wyjściu 1) 583 C Zapotrzebowanie powietrza do spalania 55 m 3 /h Średnica dolotu powietrza do spalania Ø 125 mm Waga 385 kg Minimalna powierzchnia obudowy 2) cca 3,9 m 2 Moc obudowy pieca cca 700 W/m 2 1) Zależny od dawki paliwa. 2) W odniesieniu do zamkniętych obudów, minimalna powierzchnia promieniująca R /2017

25 Piece 309 fot. Ortner

26 Piece do pizzy i chleba Gotowanie na drewnie Piece do opalania drewnem wykonane są z betonu ogniotrwałego. Materiał ten jest bardzo odporny na wysokie temperatury. Kształt pieca optymalnie rozkłada ciepło i jest idealny do pieczenia chleba i pizzy. Piece są przeznaczone do stosowania wewnatrz i na zewnątrz i dostępne w pięciu różnych rozmiarach. Piec do pizzy i chleba - Model 0 Ilość pizzy ok. 3 szt. Ø 33 cm Ilość chleba ok. 10 kg Ilość drewna na do pieczenia 10 kg chleba 7-8 kg Powierzchnia pieczenia 0,504 m ø Kod Wymiar Waga Cena netto Cenna brutto /700/372 mm 235 kg 5 264, , /2017

27 Piece do pizzy i chleba 311 Piec do pizzy i chleba - Model 1 Ilość pizzy Ilość chleba Ilość drewna do upieczenia 10 kg chleba ok. 3 szt. Ø 33 cm ok. 12 kg 8-9 kg Powierzchnia pieczenia 0,632 m R Kod Wymiar Waga Cena netto Cenna brutto /1024/440 mm 362 kg 9 900, ,54 Piec do pizzy i chleba - Model 2 Ilość pizzy Ilość chleba Ilość drewna do upieczenia 10 kg chleba ok. 3-4 szt. Ø 33 cm ok. 16 kg kg Powierzchnia pieczenia 0,801 m R Kod 1151 Wymiar Waga Cena netto Cenna brutto /1151/440 mm 370 kg , ,03 R512

28 Piece do pizzy i chleba Piec do pizzy i chleba - Model 3 Ilość pizzy Ilość chleba Ilość drewna do upieczenia 10 kg chleba ok. 4-5 szt. Ø 33 cm ok. 20 kg kg 602 Powierzchnia pieczenia 0,987 m R Kod Wymiar Waga Cena netto Cenna brutto R /1270/440 mm 435 mm , ,94 Piec do pizzy i chleba - Model 4 Ilość pizzy ok. 5-6 szt. Ø 33 cm Ilość chleba ok. 25 kg Ilość drewna do upieczenia 10 kg chleba kg Powierzchnia pieczenia R Kod Wymiar Waga Cena netto Cenna brutto /1407/440 mm 510 kg , , /2017

29 Akcesoria 313 Tygiel Kod Waga Wymiar Cena netto Cenna brutto ,5 kg Ø180 mm 51,48 63,32 Śruby Kod Waga Wymiar Cena netto Cenna brutto ,0 kg 55 mm 75,24 92,54 Frez Kod Waga Wymiar Cena netto Cenna brutto ,2 kg 3,5 x 90 mm 114,40 140,71 Wiertła Kod Waga Wymiar Cena netto Cenna brutto ,2 kg 3,5 x 90 mm 7,48 9,20 Wiadro 25 litrów Kod Waga Wymiar Cena netto Cenna brutto ,5 kg h 320, Ø 340 mm 12,76 15,69 Wiadro 10 litrów Kod Waga Wymiar Cena netto Cenna brutto ,5 kg h 270, Ø 270 mm 6,60 8,11
