1 ALBERO wkłady kominkowe powietrzne

2

3 Hitze to polski producent nowoczesnych i ekologicznych stalowych wkładów kominkowych, pieców pelletowych i wolno stojących, biokominków oraz akcesoriów kominkowych i palenisk ogrodowych. Bogata oferta produktowa charakteryzuje się zróżnicowaną mocą grzewczą, niską emisją spalin oraz nowoczesnym designem. Firma dostarcza produkty najwyższej jakości, wykonane przy użyciu najnowszych technologii. Za marką stoi wykwalifikowany zespół specjalistów, nowoczesny park maszynowy i czterdziestoletnie doświadczenie w branży stalowej. Produkty marki Hitze posiadają międzynarodowe certyfikaty potwierdzające ich parametry techniczne, spełnianie restrykcyjnych norm emisji spalin oraz europejskiej dyrektywy ECODESIGN. W 2018 roku Złotym Medalem MTP została nagrodzona linia wkładów kominkowych HST. Marka HITZE otrzymała nagrodę Płomień Roku w kategorii Firma Roku - Produkcja. Firma Hitze znalazła się pośród 100 laureatów wyróżnionych Złotym Certyfikatem Rzetelności 2017.

4 Linia ALBERO wyróżnia się lekką i nowoczesną formą, która doskonale wkomponuje się w każdą przestrzeń mieszkalną i użytkową. Składa się z sześciu serii kominków różniących się mocą grzewczą (9, 11, 14,16, 19 i 25kW), wizją ognia (prostą lub narożną) oraz sposobem otwierania drzwiczek (unoszone do góry typu gilotyna lub tradycyjnie otwierane do boku). Do wszystkich wkładów linii Albero można zamówić system dwuszybowy oraz szkło kominkowe w wersji tzw. decor (szyba ozdobna). Wkłady wyposażone są w dolot powietrza z regulowaną przepustnicą oraz stopy pozwalające na optymalne wypoziomowanie. Wnętrze kominków wyłożone jest betonem ceramicznym odpornym na temperaturę do 1000 C, które akumuluje ciepło w komorze spalania. Kurtyna powietrzna ogranicza osadzanie sadzy na szybie ze szkła ceramicznego, a system dopalania spalin redukuje emisję szkodliwych substancji do środowiska oraz zwiększa oszczędność opału. Specjalnie zaprojektowana wentylowana konstrukcja klamki zapewnia komfort użytkowania, a rama drzwi wykonana z profilu o podwyższonej sztywności gwarantuje stabilność i wytrzymałość drzwi. Do każdego modelu z linii Albero można dodatkowo zamówić kratki kominkowe (str. 15), odpowiednią maskownicę a do modeli standardowych również ramę portalową (str.16). Dla podniesienia efektywności wkładu polecany jest montaż wymienników ciepła (str. 17). 2

5 1 1 Czopuch gwarantuje szczelne połączenie kominka z kanałem kominowym, zapewnia prawidłowe spalanie w kominku oraz rozszerza obszar wymiany ciepła. 2 Deflektor optymalizuje proces spalania poprzez podwyższenie temperatury wewnątrz komory System dopalania spalin zwiększa ilość energii cieplnej, redukuje emisję szkodliwych substancji do środowiska oraz zwiększa oszczędność opału Wyłożenie ceramiczne skupia ciepło i jest odporne na temperaturę do 1000ºC. Ruszt i pojemnik na popiół ułatwia usuwanie popiołu oraz gromadzi odpady po spalonym drewnie System czystej szyby zapewnia kurtyna powietrzna i kierownica powietrza. Stalowe drzwi wykonane z profilu o podwyższonej sztywności gwarantującego stabilność i wytrzymałość drzwi. 5 8 Żaroodporne szkło ceramiczne odporne na temperaturę pracy do 800ºC Regulowane nóżki pozwalają na pewne i stabilne ustawienie wkładu kominkowego. Dolot powietrza regulowana przepustnica płynnie reguluje przepływ powietrza w kominku. 3

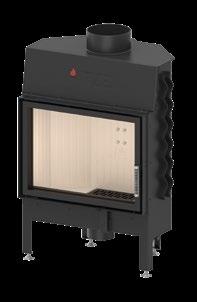

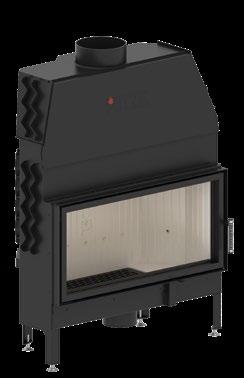

6 ALBERO 9 Albero AL9S.H standardowy poziomy 642 ø ,0 kw 4,5 kw - 12 kw 78 % cm cm Albero AL9S.V standardowy pionowy 487 ø ,0 kw 4,5 kw - 12 kw 78 % cm cm Albero AL9L.H lewy poziomy ø180 9,0 kw 4,5 kw - 12 kw 78 % cm cm Albero AL9R.H prawy poziomy ø180 9,0 kw 4,5 kw - 12 kw 78 % cm cm

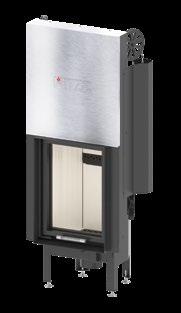

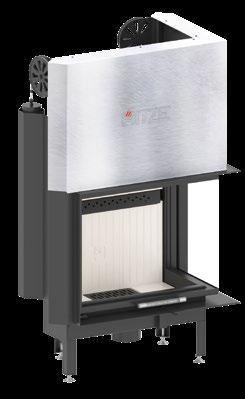

7 ALBERO ø180 Albero AL9G.H gilotyna poziomy 9,0 kw 4,5 kw - 12 kw 78 % cm cm Albero AL9G.V gilotyna pionowy ø180 9,0 kw 4,5 kw - 12 kw 78 % cm cm Albero AL9LG.H lewy gilotyna poziomy ,0 kw 4,5 kw - 12 kw 78 % cm cm Albero AL9RG.H prawy gilotyna poziomy 9,0 kw 4,5 kw - 12 kw 78 % cm cm

8 ALBERO ø Albero AL11S.H standardowy poziomy 11,0 kw 5,5 kw - 14 kw 83 % cm cm Albero AL11S.V standardowy pionowy 527 ø ,0 kw 5,5 kw - 14 kw 84 % cm cm Albero AL11L.H lewy poziomy ,0 kw 5,5 kw - 14 kw 83 % cm cm Albero AL11R.H prawy poziomy ,0 kw 5,5 kw - 14 kw 83 % cm cm

9 ALBERO ø200 Albero AL11G.H gilotyna poziomy 11,0 kw 5,5 kw - 14 kw % cm cm ø200 Albero AL11G.V gilotyna pionowy 11,0 kw 5,5 kw - 14 kw 84 % cm cm 2 Albero AL11LG.H lewy gilotyna poziomy 11,0 kw ,5 kw - 14 kw 83 % cm cm 2 Albero AL11RG.H prawy gilotyna poziomy ,0 kw 5,5 kw - 14 kw 83 % cm cm 2 7

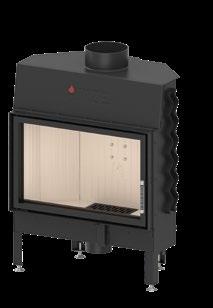

10 ALBERO 14 Albero AL14S.H standardowy poziomy 777 ø ,0 kw 7 kw - 18 kw 83 % cm cm 2 Albero AL14S.V standardowy pionowy 527 ø ,0 kw 7 kw - 18 kw 84 % cm cm 2 Albero AL14L.H lewy poziomy ,0 kw 7 kw - 18 kw 83% cm cm 2 Albero AL14R.H prawy poziomy ,0 kw 7 kw - 18 kw 83 % cm cm 2 8

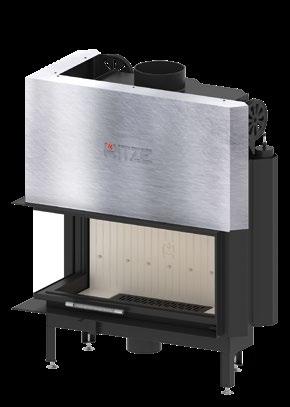

11 ALBERO 14 Albero AL14G.H gilotyna poziomy ø200 14,0 kw 7 kw - 18 kw 83 % cm cm 2 Albero AL14LG.H lewy gilotyna poziomy 14,0 kw 7 kw - 18 kw 83 % cm cm Albero AL14RG.H prawy gilotyna poziomy ,0 kw 7 kw - 18 kw 83 % cm cm

12 ALBERO ø Albero AL16S.H standardowy poziomy 16,0 kw 8 kw - 20 kw 80 % cm cm Albero AL16L.H lewy poziomy 16,0 kw 8 kw - 20 kw 80 % cm cm Albero AL16R.H prawy poziomy 16,0 kw 8 kw - 20 kw 80 % cm cm

13 ALBERO ø200 Albero AL16G.H gilotyna poziomy 16,0 kw 8 kw - 20 kw 80 % cm cm 2 Albero AL16LG.H lewy gilotyna poziomy 16,0 kw 8 kw - 20 kw 80 % cm cm Albero AL16RG.H prawy gilotyna poziomy 16,0 kw 8 kw - 20 kw 80 % cm cm

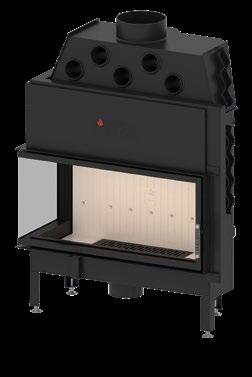

14 ALBERO ø Albero AL19S.H standardowy poziomy 19,0 kw 9,5 kw - 24 kw 81 % cm cm ø ø Albero AL19L.H lewy poziomy 19,0 kw 9,5 kw - 24 kw 81 % cm cm ø150 Albero AL19R.H prawy poziomy ø220 19,0 kw 9,5 kw - 24 kw 81 % cm cm ø150 12

15 ALBERO ø Albero AL19G.H gilotyna poziomy 19,0 kw 9,5 kw - 24 kw 81 % cm cm 2 Albero AL19LG.H lewy gilotyna poziomy 19,0 kw 9,5 kw - 24 kw 81 % ø ø cm cm 2 ø150 Albero AL19RG.H prawy gilotyna poziomy ø220 19,0 kw 9,5 kw - 24 kw 81 % cm cm ø150 13

16 ALBERO ø Albero AL120x43G.H gilotyna poziomy 25,0 kw 12,5 kw - 32,5 kw 80 % cm cm ø150 14

17 KRATKI WENTYLACYJNE Kratki wentylacyjne pełnią funkcję zakończenia kanałów rozprowadzających ciepłe powietrze z kominka lub rewizyjną. Charakteryzują się nowoczesnym designem i wysoką jakością wykonania. Lakierowanie proszkowe zabezpiecza przed korozją oraz działaniem czynników mechanicznych i termicznych. Model DECCO montowany jest w obudowie kominka łącznie z ramką montażową z zaczepami dołączonymi do produktu. Uniwersalny kształt modeli SLIM oraz SLIM INOX umożliwia wykorzystanie kratki w zależności od potrzeb w funkcji nawiewnej lub wywiewnej. W funkcji nawiewnej montowane są pod wkładem, tak aby otwory wentylacyjne były skierowane ku górze, natomiast kratki w funkcji wywiewnej umieszcza się nad kominkiem otworami ku dołowi. DECCO Dostępne w różnych rozmiarach. Materiał: stal o grubości 1,5 mm. Ramka montażowa w zestawie. Kolory: biały, kremowy, czarny i grafit. SLIM Rozmiary: 6cm, 9cm, 12cm. Materiał: stal o grubości 1,5 mm. Kształty: proste i narożne. Kolory: biały, kremowy, czarny i grafit. SLIM INOX Rozmiary: 6cm, 9cm, 12cm. Materiał: stal o grubości 1,5 mm. Kształty: proste i narożne. Kolory podstawy: czarny. Wykończenie: stal nierdzewna - szlifowana. 15

18 MASKOWNICE I RAMY PORTALOWE Maskownice Hitze produkowane są do każdego modelu wkładu kominkowego dla wszystkich oferowanych mocy grzewczych. Maskownica zasłania przestrzeń między obudową wkładu a drzwiami. Jest wykonana ze stali o grubości 2 mm, malowana proszkowo farbą odporną na wysoką temperaturę. Kolor farby odpowiada kolorowi RAL wkładu kominkowego. Ramy portalowe licują przestrzeń między obudową wkładu kominkowego a jego drzwiami. Wykonane są ze stali nierdzewnej szlifowanej. Konstrukcja zapewnia łatwy montaż. Dostępne są do wszystkich prostych modeli wkładów kominkowych. rama portalowa maskownica 4/4 M01 maskownica 3/4 M02 16

19 WYMIENNIKI CIEPŁA Wymienniki ciepła to stalowe nasady kominkowe, montowane na wylocie spalin - czopuchu. Ich zadaniem jest podniesienie efektywności wkładu przez zwiększenie powierzchni oddawania ciepła odzyskanego z przewodu spalinowego. Zaletą tego rozwiązania jest dodatkowe spożytkowanie energii, która standardowo niewykorzystana wydalana jest przez komin. Wymienniki ciepła marki Hitze są bezobsługowe i nie wymagają dodatkowych nakładów opałowych. W zależności od modelu wymiennika, ciepło przekazywane jest do powietrza lub do wody i dalej dystrybuowane za pośrednictwem właściwej instalacji. Zastosowanie wymiennika wodnego jest doskonałą alternatywą dla posiadaczy kominków powietrznych, którzy nie chcą rezygnować z dotychczasowego rozwiązania a ponadto dostrzegają możliwość spożytkowania dodatkowej energii do ogrzania domu. WCPW01.Fi200 WCPW01Fi180 płaszcz wodny WCPW01w.Fi200 WCPW01wFi180 płaszcz wodny z wężownicą WCPW02.Fi200 płaszcz wodny z rurkami WCPP01.Fi200 WCPP01Fi180 płaszcz powietrzny materiał: stal kotłowa 3 mm materiał: stal kotłowa 3 mm materiał: stal kotłowa 4 mm materiał: stal kotłowa 3 mm < 7 kw < 7 kw < 10 kw < 7 kw < 7 kw < 7 kw < 7 kw 17

20 ALBERO 9 ALBERO 9 AL9S.H AL9S.V AL9G.H AL9G.V AL9L.H/R.H AL9LG.H/RG.H Moc nominalna [kw] 9,0 9,0 9,0 9,0 9,0 9,0 Zakres obciążenia grzewczego [kw] 4,5-12 4,5-12 4,5-12 4,5-12 4,5-12 4,5-12 Sprawność cieplna [%] Emisja CO (przy 13%O2) [g/m3] 0,818 1,029 0,818 1,029 0,818 0,818 Emisja pyłków [g/m3] 0,036 0,030 0,036 0,030 0,036 0,036 Średnie zużycie paliwa [kg/h] Zalecane pole czynne kratek wylotowych [cm2] Zalecane pole czynne kratek wlotowych [cm2] Wymiary szyby [mm] 545x x x x x390x x390x325 Wymiary zewnętrzne [mm] 642x1009x x1164x x1206x x1461x x1009x x1206x605 Średnica czopucha [mm] Średnica dolotu [mm] Masa wkładu [kg] Maskownica 3/4 FAL9S.H-M02 FAL9S.V-M02 FAL9G.H-M02 FAL9G.V-M02 Maskownica 4/4 FAL9S.H-M01 FAL9S.V-M01 FAL9G.H-M01 FAL9G.V-M01 FAL9L.H-M02 FAL9R.H-M02 FAL9L.H-M01 FAL9R.H-M01 FAL9LG.H-M02 FAL9RG.H-M02 FAL9LG.H-M01 FAL9RG.H-M01 Rama portalowa FAL9S.H-RP01 FAL9S.V-RP01 FAL9G.H-RP01 FAL9G.V-RP Współczynnik efektywności 104,1 104,1 104,1 104,1 104,1 104,1 Klasa energetyczna A A A A A A ALBERO 11 ALBERO 11 AL11S.H AL11S.V AL11G.H AL11G.V AL11L.H/R.H AL11LG.H/RG.H 18 Moc nominalna [kw] 11,0 11,0 11,0 11,0 11,0 11,0 Zakres obciążenia grzewczego [kw] 5,5-14 5,5-14 5,5-14 5,5-14 5,5-14 5,5-14 Sprawność cieplna [%] Emisja CO (przy 13%O2) [g/m3] 1,243 1,205 1,243 1,205 1,243 1,243 Emisja pyłków [g/m3] 0,038 0,031 0,038 0,031 0,038 0,038 Średnie zużycie paliwa [kg/h] Zalecane pole czynne kratek wylotowych [cm2] Zalecane pole czynne kratek wlotowych [cm2] Wymiary szyby [mm] 590x x x x x430x x430x375 Wymiary zewnętrzne [mm] 687x1064x x1209x x1231x x1551x x1064x x1231x655 Średnica czopucha [mm] Średnica dolotu [mm] Masa wkładu [kg] Maskownica 3/4 FAL11S.H-M02 FAL11S.V-M02 FAL11G.H-M02 FAL11G.V-M02 Maskownica 4/4 FAL11S.H-M01 FAL11S.V-M01 FAL11G.H-M01 FAL11G.V-M01 FAL11L.H-M02 FAL11R.H-M02 FAL11L.H-M01 FAL11R.H-M01 FAL11LG.H-M02 FAL11RG.H-M02 FAL11LG.H-M01 FAL11RG.H-M01 Rama portalowa FAL11S.H-RP01 FAL11S.V-RP01 FAL11G.H-RP01 FAL11G.V-RP Współczynnik efektywności 111,4 112,8 111,4 112,8 111,4 111,4 Klasa energetyczna A + A + A + A + A + A +

21 ALBERO 14 ALBERO 14 AL14S.H AL14S.V AL14G.H AL14L.H/R.H AL14LG.H/RG.H Moc nominalna [kw] 14,0 14,0 14,0 14,0 14,0 Zakres obciążenia grzewczego [kw] Sprawność cieplna [%] Emisja CO (przy 13%O2) [g/m3] 0,845 1,2 0,845 0,845 0,845 Emisja pyłków [g/m3] 0,032 0,038 0,032 0,032 0,032 Średnie zużycie paliwa [kg/h] Zalecane pole czynne kratek wylotowych [cm2] Zalecane pole czynne kratek wlotowych [cm2] Wymiary szyby [mm] 680x x x x430x x430x375 Wymiary zewnętrzne [mm] 777x1065x x1549x x1231x x1065x x1231x655 Średnica czopucha [mm] Średnica dolotu [mm] Masa wkładu [kg] Maskownica 3/4 FAL14S.H-M02 FAL14S.V-M02 FAL14G.H-M02 Maskownica 4/4 FAL14S.H-M01 FAL14S.V-M01 FAL14G.H-M01 FAL14L.H-M02 FAL14R.H-M02 FAL11L.H-M01 FAL11R.H-M01 FAL14LG.H-M02 FAL14RG.H-M02 FAL11LG.H-M01 FAL11RG.H-M01 Rama portalowa FAL14S.H-RP01 FAL14S.V-RP01 FAL14G.H-RP Współczynnik efektywności 111,4 111,4 111,4 111,4 111,4 Klasa energetyczna A + A + A + A + A + ALBERO 16 ALBERO 16 AL16S.H AL16G.H AL16L.H/R.H AL16LG.H/RG.H Moc nominalna [kw] 16,0 16,0 16,0 16,0 Zakres obciążenia grzewczego [kw] Sprawność cieplna [%] Emisja CO (przy 13%O2) [g/m3] 0,786 0,786 0,786 0,786 Emisja pyłków [g/m3] 0,033 0,033 0,033 0,033 Średnie zużycie paliwa [kg/h] Zalecane pole czynne kratek wylotowych [cm2] Zalecane pole czynne kratek wlotowych [cm2] Wymiary szyby [mm] 680x x x530x x530x375 Wymiary zewnętrzne [mm] 777x1165x x1431x x1165x x1431x655 Średnica czopucha [mm] Średnica dolotu [mm] Masa wkładu [kg] Maskownica 3/4 FAL16S.H-M02 FAL16G.H-M02 Maskownica 4/4 FAL16S.H-M01 FAL16G.H-M01 FAL16L.H-M02 FAL16R.H-M02 FAL16L.H-M01 FAL16R.H-M01 FAL16LG.H-M02 FAL16RG.H-M02 FAL16LG.H-M01 FAL16RG.H-M01 Rama portalowa FAL16S.H-RP01 FAL16G.H-RP Współczynnik efektywności 107,0 107,0 107,0 107,0 Klasa energetyczna A + A + A + A + 19

22 ALBERO 19 i 25 ALBERO 19 AL19S.H AL19G.H AL19L.H/R.H AL19LG.H/RG.H AL120x43G.H Moc nominalna [kw] 19,0 19,0 19,0 19,0 25,0 Zakres obciążenia grzewczego [kw] 9,5-24 9,5-24 9,5-24 9, ,5-32,5 Sprawność cieplna [%] Emisja CO (przy 13%O2) [g/m3] 1,200 1,200 1,200 1,200 1,215 Emisja pyłków [g/m3] 0,029 0,029 0,029 0,029 0,028 Średnie zużycie paliwa [kg/h] Zalecane pole czynne kratek wylotowych [cm2] Zalecane pole czynne kratek wlotowych [cm2] Wymiary szyby [mm] 900x x x415x x415x x430 Wymiary zewnętrzne [mm] 997x1324x x1324x x1324x x1324x x1760x690 Średnica czopucha [mm] Średnica dolotu [mm] Masa wkładu [kg] Maskownica 3/4 FAL19S.H-M02 FAL19G.H-M02 Maskownica 4/4 FAL19S.H-M01 FAL19G.H-M01 FAL19L.H-M02 FAL19R.H-M02 FAL16L.H-M01 FAL16R.H-M01 FAL19LG.H-M02 FAL19RG.H-M02 FAL19LG.H-M01 FAL19RG.H-M01 Rama portalowa FAL19S.H-RP01 FAL19G.H-RP Współczynnik efektywności 108,5 108,5 108,5 108,5 107,0 Klasa energetyczna A + A + A + A + A UŻYTE OZNACZENIA: Moc nominalna Zakres obciążenia grzewczego Sprawność cieplna Zalecane pole czynne kratek wlotowych Zalecane pole czynne kratek wylotowych Wymiary 20

23 Hitze Kominki HITZE Sp. z o. o. ul. Gdyńska Radom tel infolinia: handlowy@hitze.company NIP REGON KRS
