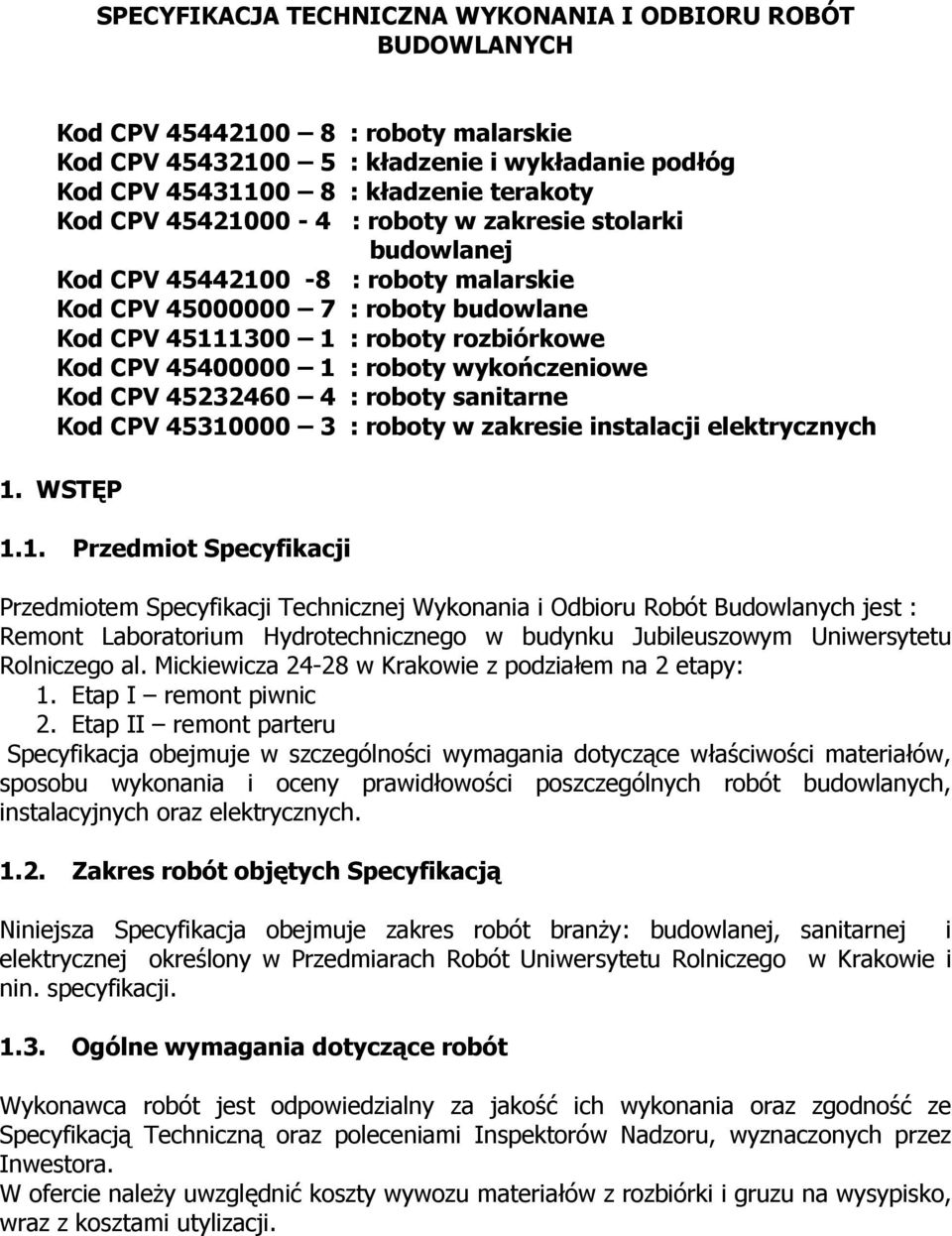

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Kod CPV : roboty malarskie Kod CPV : kładzenie i wykładanie podłóg Kod CPV : kładzenie terakoty Kod CPV : roboty w zakresie stolarki budowlanej Kod CPV : roboty malarskie Kod CPV : roboty budowlane Kod CPV : roboty rozbiórkowe Kod CPV : roboty wykończeniowe Kod CPV : roboty sanitarne Kod CPV : roboty w zakresie instalacji elektrycznych 1. WSTĘP 1.1. Przedmiot Specyfikacji Przedmiotem Specyfikacji Technicznej Wykonania i Odbioru Robót Budowlanych jest : Remont Laboratorium Hydrotechnicznego w budynku Jubileuszowym Uniwersytetu Rolniczego al. Mickiewicza w Krakowie z podziałem na 2 etapy: 1. Etap I remont piwnic 2. Etap II remont parteru Specyfikacja obejmuje w szczególności wymagania dotyczące właściwości materiałów, sposobu wykonania i oceny prawidłowości poszczególnych robót budowlanych, instalacyjnych oraz elektrycznych Zakres robót objętych Specyfikacją Niniejsza Specyfikacja obejmuje zakres robót branŝy: budowlanej, sanitarnej i elektrycznej określony w Przedmiarach Robót Uniwersytetu Rolniczego w Krakowie i nin. specyfikacji Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność ze Specyfikacją Techniczną oraz poleceniami Inspektorów Nadzoru, wyznaczonych przez Inwestora. W ofercie naleŝy uwzględnić koszty wywozu materiałów z rozbiórki i gruzu na wysypisko, wraz z kosztami utylizacji.

2 2. MATERIAŁY Ogólne wymagania dotyczące materiałów Wszystkie materiały zastosowane do realizacji robót powinny odpowiadać, co do jakości wymogom wyrobów dopuszczonych do obrotu i stosowania w budownictwie, określonym w art. 10 ustawy Prawo Budowlane, wymaganiom przedmiarów robót oraz wymaganiom specyfikacji istotnych warunków zamówienia. Na kaŝde Ŝądanie Zamawiającego (Inspektora nadzoru posiadającego uprawnienia do prowadzenia i nadzorowania w zakresie robót budowlanych, Inspektora nadzoru posiadającego uprawnienia do prowadzenia i nadzorowania w zakresie robót sanitarnych oraz Inspektora nadzoru posiadającego uprawnienia do prowadzenia i nadzorowania w zakresie robót elektrycznych) Wykonawca obowiązany jest okazać w stosunku do wskazanych materiałów: certyfikat na znak bezpieczeństwa, deklarację zgodności lub certyfikat zgodności z obowiązującą normą lub aprobatą techniczną. Wszystkie materiały i urządzenia uŝyte do wykonania zadania muszą posiadać świadectwa dopuszczenia do obrotu i stosowania w budownictwie, a przy ich stosowaniu muszą być spełnione zasady określone w załącznikach do tych dokumentów. Wykonawca zobowiązany jest do uzyskania zgody zamawiającego na zastosowanie materiałów przed ich wbudowaniem. 3. SPRZĘT Do wykonania robót Wykonawca jest zobowiązany zastosować sprzęt i maszyny właściwe dla danego rodzaju robót, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Nakłady pracy sprzętu winny wynikać z katalogów nakładów rzeczowych, z uwzględnieniem załoŝeń ogólnych i szczegółowych. Sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków umowy nie zostaną dopuszczone do robót przez Inspektorów Nadzoru. 4. TRANSPORT Środki transportu technologicznego i zewnętrznego winny być dobrane przy uwzględnieniu przeciętnej organizacji pracy.

3 5. WYKONANIE ROBÓT 5.1. Opis robót Prace remontowe obejmują zakres robót zgodny z przedmiarami. Wykonywanie robót w zakresie: I. branŝy budowlanej obejmuje: Etap I remont piwnic a/ Pomieszczenie po pompowni - rozbiórka fundamentów - likwidacja nieczynnych kanałów - wymiana płyt nakrywczych na kanale burzowym -demontaŝ elementów metalowych - wyrównanie podłoŝa z profilowaniem spadków do kratek ściekowych - posadzki cementowe zbrojone - posadzka Ŝywiczna epoksydowa gr. 4 mm - nadproŝa I 180 mm - rozebranie ścianek z pustaków - wymiana drzwi wypełnienie skrzydła płyta wiórowa otworowa, wzmocniona wewnętrznym ramiakiem ze sklejki, okleina naturalna dąb, powierzchnia zabezpieczona ekologicznym lakierem wodnym utwardzonym, z klamką, wkładką patentową, zamkiem - ścianki działowe z płyt g-k gr. 12,5 mm - przetarcie tynków - malowanie ścian i sufitów farbą emulsyjną akrylową - licowanie ścian płytkami glazurowanymi kwasoodpornymi (przy zlewozmywaku) - wywiezienie materiałów i gruzu z rozbiórki wraz z utylizacją b/ Pomieszczenie magazynowe - demontaŝ i usunięcie półek i sprzętu - skucie nierówności na ścianach i podłogach - posadzki cementowe zbrojone gr4 cm - tynki - przecieranie i malowanie ścian i sufitów farbą emulsyjną akrylową - nadproŝa I 180 mm - wymiana drzwi wypełnienie skrzydła płyta wiórowa otworowa, wzmocniona wewnętrznym ramiakiem ze sklejki, okleina naturalna dąb, powierzchnia zabezpieczona ekologicznym lakierem wodnym utwardzonym, z klamką, wkładką patentową, zamkiem

4 - wywiezienie materiałów i gruzu z rozbiórki wraz z utylizacją c/. Korytarz - demontaŝ i usunięcie półek i sprzętu - rozebranie ściany z dykty z drzwiami - rozebranie ścianki z pustaków z drzwiami - wymiana części tynków - przetarcie i malowanie ścian i sufitów farbą emulsyjną akrylową - wymiana płyt nakrywczych kanału na płyty z blachy Ŝeberkowej gr 5 mm - obramowanie obrzeŝa kanału z kątownika wraz z przyklejeniem gumy jako amortyzatora - posadzki cementowe gr. 4 cm zbrojone siatką stalową - wywiezienie materiałów i gruzu z rozbiórki wraz z utylizacją ETAP II remont parteru - korytarz: Wymiana drzwi na płytowe wypełnienie skrzydła płyta wiórowa otworowa, wzmocniona wewnętrznym ramiakiem ze sklejki, okleina naturalna dąb, powierzchnia zabezpieczona ekologicznym lakierem wodnym utwardzonym, z klamką, wkładką patentową, zamkiem Wymiana skrzydeł drzwiowych, ościeŝnica istniejąca Warstwy samopoziomujące Wymiana posadzki wykładzina PCV homogenizowana jednorodna gr. 2,5 mm, ścieralność grupa P, materiał poliuretan z wywinięciem na ścianę Kątownik 100x100 mm wykończenie wykładziny od strony głównej hali Obudowa rur rurami z PCV białego fi 300 mm Przetarcie i malowanie ścian i sufitów farbą emulsyjną akrylową Obudowa kabli płytami g-k Wywiezienie materiałów i gruzu z rozbiórki wraz z utylizacją - magazynek obok pom.003 DemontaŜ i usunięcie półek z pomieszczenia Wymiana posadzki wykładzina PCV homogenizowana jednorodna gr. 2,5 mm, ścieralność grupa P, materiał poliuretan z wywinięciem na ścianę wymiana drzwi - wypełnienie skrzydła płyta wiórowa otworowa, wzmocniona wewnętrznym ramiakiem ze sklejki, okleina naturalna dąb, powierzchnia zabezpieczona ekologicznym lakierem wodnym utwardzonym, z klamką, wkładką patentową, zamkiem wymiana części tynków ścian Przetarcie i malowanie ścian i sufitów farbą emulsyjną akrylową - laboratorium hydrotechniczne- hala główna i pomieszczenie obok hali Wzmocnienie podciągu i słupa zgodnie z załączonym rysunkiem Przygotowanie powierzchni ścian z flizami do malowania olejnego ( groszkowanie, wyrównanie powierzchni, szpachlowanie, dwukrotne fluatowanie) malowanie farbą olejną

5 wymiana parapetów wewnętrznych na PCV demontaŝ siatki w ramkach i nieczynnych przewodów wentylacyjnych ( w małym pomieszczeniu) Wymiana posadzki w małym pomieszczeniu na płyty OSB+ wykładzina PCV homogenizowana jednorodna gr. 2,5 mm, ścieralność grupa P, materiał poliuretan z wywinięciem na ścianę zabudowa rur przy filarach okiennych płytami g-k okładzina na stropie w małym pomieszczeniu z wodoodpornej płyty g-k Przetarcie i malowanie ścian i sufitów farbą emulsyjną akrylową Malowanie krat i balustrad Naprawa schodów ( zgodnie z przedmiarem) Wymiana drzwi na stalowe Całość robót wykonać zgodnie z warunkami technicznymi wykonywania i odbioru robót. II. branŝy elektrycznej obejmuje - wykonanie demontaŝu instalacji elektrycznej, - wykonanie demontaŝu opraw oświetleniowych i osprzętu elektrycznego - wykonanie demontaŝu przewodów instalacji elektrycznej - montaŝ instalacji elektrycznej oświetlenia, gniazd 230V i 400V wraz dostawa materiałów, - montaŝ wyposaŝenia (zabezpieczeń) w istniejących tablicy rozdzielczej, - istniejące instalacje wykonane na tynku wykonać jako podtynkowe w korytarzu laboratorium na poziomie parteru, - wykonanie pomiarów pomontaŝowych instalacji elektrycznej wraz ze szkicami Szczegółowy zakres przewidywanych prac wg przedmiarów robót. Całość robót wykonać zgodnie z warunkami technicznymi wykonywania i odbioru cz II i sztuką budowlaną. III. branŝy instalacji sanitarnej obejmuje - demontaŝ istniejącej instalacji wod-kan, c.o. - wykonanie nowej instalacji wod-kan, c.o. - montaŝ termy elektrycznej o poj 10 lit. podzlewowych (umywalkowych) - montaŝ baterii zlewozmywakowej jednouchwytowej oraz zlewozmywaka dwukomorowego ze stali nierdzewnej montowanego na szafce (szafka zakup i dostawa wykonawcy) - montaŝ grzejników salowych dwupłytowych wraz z doprowadzeniem instalacji c.o. do zaworów grzejnikowych z głowicami termostatycznymi montowanymi na zasileniu i zaworami odcinającymi montowanymi na

6 powrocie. - wykonanie kompletnej studni zbiorczej z zamontowaniem klapy, zaworu zwrotnego burzowego montowanego na rurociągu kanalizacyjnym. - montaŝ kompletnej pompy zanurzeniowej do przepompowywania wody brudnej wraz z szafką sterującą i podłączeniami elektrycznymi - czyszczenie i płukanie istniejącej kanalizacji sanitarnej biegnącej w kanale korytarza piwnicy - wykonanie badań szczelności na wykonanej instalacji Wszystkie urządzenia powinny mieć oznaczenie klasy 1 i być w pierwszym gatunku z certyfikatem jakości. Całość robót wykonać zgodnie z warunkami technicznymi wykonywania i odbioru cz II i sztuką budowlaną. Szczegółowy zakres przewidywanych prac wg przedmiarów robót zał Warunki wykonania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z Umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z przedmiarami robót oraz poleceniami Inspektorów Nadzoru. Wszystkie roboty instalacyjne naleŝy wykonać wg Warunków technicznych wykonania i odbioru robót budowlano - montaŝowych oraz obowiązujących norm. Ustanowienie Kierownika Budowy z uprawnieniami budowlanymi do kierowania robotami w specjalności konstrukcyjnobudowlanej posiadającego aktualne zaświadczenie o przynaleŝności do OIIB, kierownika robót z uprawnieniami budowlanymi do kierowania robotami w specjalności instalacyjnej w zakresie instalacji wodociągowych i kanalizacyjnych, c.o, posiadającego aktualne zaświadczenie o przynaleŝności do OIIB, oraz kierownika robót z uprawnieniami budowlanymi do kierowania robotami w specjalności instalacyjnej w zakresie instalacji i urządzeń elektrycznych i elektroenergetycznych, posiadającego zaświadczenia kwalifikacyjne D oraz aktualne zaświadczenie o przynaleŝności do OIIB. Remont prowadzony będzie w obiekcie czynnym. Wykonawca obowiązany jest do codziennego po zakończeniu robót sprzątania i zmycia posadzek pomieszczeń. Przed złoŝeniem oferty, Oferent powinien zapoznać się z obiektem i zgłosić ewentualne uwagi.

7 6. ODBIÓR I ROZLICZENIE ROBÓT Wymagane badania odbiorcze: - sporządzenie protokołów z badania instalacji elektrycznych. - wykonanie i sporządzenie protokołów z badań szczelności wykonanych instalacji wod-kan, gaz. Odbiór robót: Roboty zanikające naleŝy zgłaszać do odbioru inspektorskiego Warunkiem przystąpienia do odbioru końcowego będzie zakończenie robót, potwierdzone pisemnie przez zamawiającego oraz przedłoŝenie kompletu dokumentów odbiorowych Terminy realizacji : I etap piwnice : od podpisania umowy do r. II etap parter : od r. do r.
