2 2 3 Zmiany w technologii CCTV są warunkowane trzema głównymi wymaganiami. Pierwsze to konieczność redukcji kosztów zapisu i przechowywania obrazu przez długi czas. Drugim jest potrzeba ograniczania wielkości przestrzeni wymaganej przez te systemy. Trzecie wymaganie to z kolei dążenie do poprawienia możliwości w zakresie dostępu. Sieciowy system wizyjny następna generacja systemu CCTV Wielkie skoki w technologii składają się z małych kroków wykonywanych każdego dnia. Sieciowy system wizyjny firmy Bosch zabiera Cię krok po kroku w przyszłość systemów CCTV. Magnetowidy były pierwszą i przez lata jedyną opcją rejestracji obrazu w systemach CCTV. Jako urządzenia niedrogie i stosunkowo niezawodne, magnetowidy wymagają jednocześnie dużego nakładu pracy przy zmianie kaset, czyszczeniu głowic zapisujących oraz wykonywaniu okresowych czynności obsługowych. Tysiące kaset stwarza nie tylko problemy z przestrzenią, ale także ryzyko naruszenia bezpieczeństwa zapisu. Dowolna osoba może uzyskać podgląd lub modyfikować obraz, a dodatkowym problemem może być brak kopii zapasowych. Cyfrowe rejestratory wizyjne (DVR) zrewolucjonizowały przemysł, eliminując nieporęczne kasety i przyspieszając dostęp do archiwów obrazu. Kosztowne przeglądy oraz czasochłonne przekładanie kaset odchodzi definitywnie w zapomnienie. Wyszukiwanie materiału stało się natychmiastowe i niezawodne. Rejestratory wymagają ciągle przełącznika wizyjnego do przesyłania obrazu do stacji roboczej, choć w miarę ulepszania technologii, zmniejszają się rozmiary pliku oraz rozmiary urządzeń. Sieciowe rejestratory wizyjne (NVR) wykorzystujące przesyłanie obrazu przez sieci komputerowe (IP) są urządzeniami trzeciej generacji następnym krokiem ewolucji w kierunku tańszych i mniejszych rozwiązań przeznaczonych do podglądu i zapisu obrazów. Cyfrowe urządzenia kodujące oparte o protokół IP przesyłają zakodowany obraz do sieci, gdzie może zostać zapisany w dowolnym miejscu. Otworzyło to drzwi dla procesu konwersji sygnału analogowego na cyfrowy, zapisywania go w wybranej lokalizacji i podglądu z dowolnego miejsca na świecie. Tak jak w przypadku rozwoju każdej technologii, niektórzy użytkownicy będą gotowi przejść do systemu sieciowego natychmiast, podczas gdy inni będą preferowali zmianę rozłożoną w czasie. Ponieważ sieciowe produkty wizyjne firmy Bosch są kompatybilne z istniejącymi urządzeniami analogowymi, przejście może następować stopniowo, umożliwiając wykorzystanie korzyści płynących z systemu sieciowego i kontynuując jednocześnie opłacalne używanie dotychczasowego systemu analogowego. Opcja instalacji kompletnego systemu sieciowego daje natomiast natychmiastowy dostęp do najnowszej technologii CCTV.

3 4 Sieciowe systemy wizyjne oferują szereg zalet w porównaniu do tradycyjnych systemów analogowych. Łatwość obsługi, koszty oraz ogólna wydajność systemu CCTV odgrywają istotną rolę podczas podejmowania decyzji o przejściu na system sieciowy. Zalety sieciowego systemu wizyjnego Dzięki systemowi sieciowemu jeden operator może monitorować zdalne i bezprzewodowe kamery z dowolnego miejsca. Dostęp Kiedy rynek usiłuje zredukować liczbę personelu potrzebnego do obsługi systemów bezpieczeństwa, systemy sieciowe umożliwiają daleko posuniętą centralizację. Jeden operator może monitorować zdalne i bezprzewodowe kamery z dowolnego miejsca w sieci, a sam obraz także może być zapisywany zdalnie. Podczas gdy wielu konkurentów oferuje możliwość bezprzewodowego łączenia typu punkt-punkt, firma Bosch umożliwia dostęp bezprzewodowy z dowolnej lokalizacji w sieci. Uproszczona instalacja przy niższych kosztach W przeciwieństwie do rozbudowanego okablowania opartego o kabel koncentryczny wymaganego przez systemy analogowe, sieciowe systemy wizyjne do połączeń używają skrętki CAT-5 lub komunikacji bezprzewodowej, które już są dostępne w wielu budynkach. Obniżone koszty przechowywania obrazu System CCTV przeniesiony do środowiska sieciowego umożliwia wykorzystanie zalet technologii informatycznych takich jak systemy NAS (Network Attached Storage) i SAN (Storage Area Network), które mogą przechowywać olbrzymie ilości danych. Zamiast pojedynczego dysku twardego, system wykorzystuje dedykowane serwery o wysokiej gęstości zapisu. Obrazy przechowywane na tych serwerach mogą być następnie współdzielone z każdym użytkownikiem w dowolnym miejscu sieci. Niezawodność System sieciowy korzysta z wszelkich zalet technologii internetowej, tworząc bardziej niezawodny system bezpieczeństwa. Może on automatycznie przekierować strumień obrazu do systemu archiwizacyjnego w przypadku awarii zasilania lub problemów z siecią. Skalowalność Sieci oparte o protokół IP oferują wysoką elastyczność w zakresie rozbudowy systemu CCTV. Prostsze stało się nie tylko dodawanie kamer, ale również dołączanie urządzeń do przechowywania danych i dystrybucja dostępnej przestrzeni w sieci. Dodatkowo sieci posiadają unikalną możliwość obsługi wielu użytkowników wyświetlających obraz. W taki sam sposób jak serwer poczty elektronicznej może przesyłać te same dane do wielu odbiorców, sieciowy przełącznik wizyjny może klonować obraz i używać tych samych danych wielokrotnie. Jakość obrazu Nowoczesne systemy sieciowe używają formatu MPEG-4, który w bardziej wydajny sposób wykorzystuje sieć niż format M-JPEG. W przypadkach, kiedy niższa jakość obrazu jest wystarczająca i pomaga kontrolować wykorzystanie przestrzeni dyskowej, system umożliwia dostosowanie jakości wychodzącego sygnału wizyjnego, bazując na wymaganiach użytkownika oraz pojemności dysków. M-JPEG MPEG-4 Sieciowe systemy wizyjne używające formatu MPEG-4 przy tej samej szerokości pasma dają obraz o wyższej jakości w porównaniu do formatu M-JPEG.

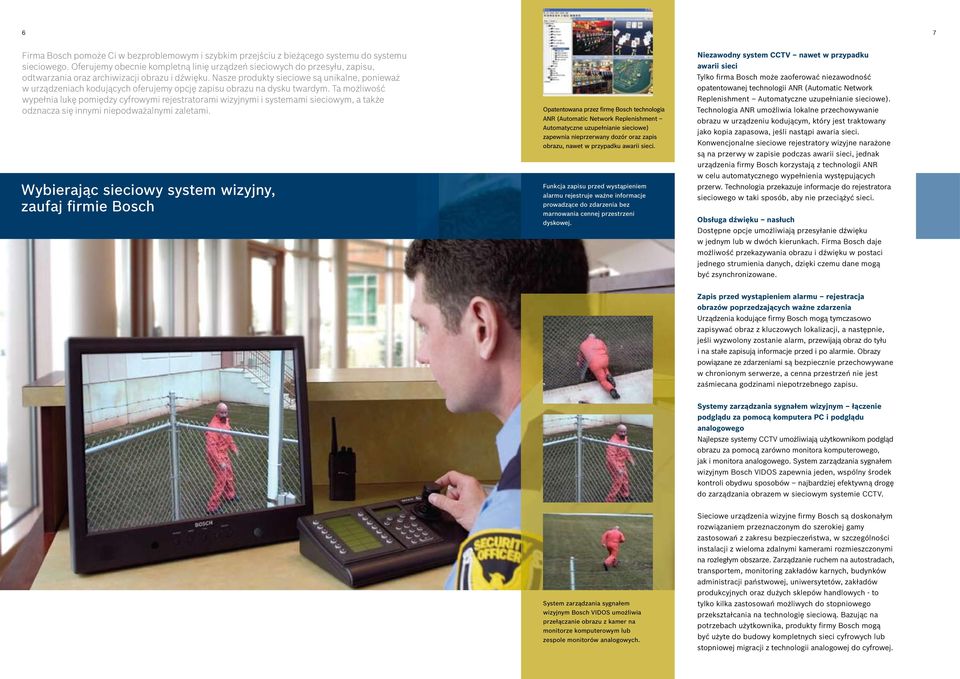

4 6 7 Firma Bosch pomoże Ci w bezproblemowym i szybkim przejściu z bieżącego systemu do systemu sieciowego. Oferujemy obecnie kompletną linię urządzeń sieciowych do przesyłu, zapisu, odtwarzania oraz archiwizacji obrazu i dźwięku. Nasze produkty sieciowe są unikalne, ponieważ w urządzeniach kodujących oferujemy opcję zapisu obrazu na dysku twardym. Ta możliwość wypełnia lukę pomiędzy cyfrowymi rejestratorami wizyjnymi i systemami sieciowym, a także odznacza się innymi niepodważalnymi zaletami. Wybierając sieciowy system wizyjny, zaufaj firmie Bosch Opatentowana przez firmę Bosch technologia ANR (Automatic Network Replenishment Automatyczne uzupełnianie sieciowe) zapewnia nieprzerwany dozór oraz zapis obrazu, nawet w przypadku awarii sieci. Funkcja zapisu przed wystąpieniem alarmu rejestruje ważne informacje prowadzące do zdarzenia bez marnowania cennej przestrzeni dyskowej. Niezawodny system CCTV nawet w przypadku awarii sieci Tylko firma Bosch może zaoferować niezawodność opatentowanej technologii ANR (Automatic Network Replenishment Automatyczne uzupełnianie sieciowe). Technologia ANR umożliwia lokalne przechowywanie obrazu w urządzeniu kodującym, który jest traktowany jako kopia zapasowa, jeśli nastąpi awaria sieci. Konwencjonalne sieciowe rejestratory wizyjne narażone są na przerwy w zapisie podczas awarii sieci, jednak urządzenia firmy Bosch korzystają z technologii ANR w celu automatycznego wypełnienia występujących przerw. Technologia przekazuje informacje do rejestratora sieciowego w taki sposób, aby nie przeciążyć sieci. Obsługa dźwięku nasłuch Dostępne opcje umożliwiają przesyłanie dźwięku w jednym lub w dwóch kierunkach. Firma Bosch daje możliwość przekazywania obrazu i dźwięku w postaci jednego strumienia danych, dzięki czemu dane mogą być zsynchronizowane. Zapis przed wystąpieniem alarmu rejestracja obrazów poprzedzających ważne zdarzenia Urządzenia kodujące firmy Bosch mogą tymczasowo zapisywać obraz z kluczowych lokalizacji, a następnie, jeśli wyzwolony zostanie alarm, przewijają obraz do tyłu i na stałe zapisują informacje przed i po alarmie. Obrazy powiązane ze zdarzeniami są bezpiecznie przechowywane w chronionym serwerze, a cenna przestrzeń nie jest zaśmiecana godzinami niepotrzebnego zapisu. Systemy zarządzania sygnałem wizyjnym łączenie podglądu za pomocą komputera PC i podglądu analogowego Najlepsze systemy CCTV umożliwiają użytkownikom podgląd obrazu za pomocą zarówno monitora komputerowego, jak i monitora analogo wego. System zarządzania sygnałem wizyjnym Bosch VIDOS zapewnia jeden, wspólny środek kontroli obydwu sposobów najbardziej efektywną drogę do zarządzania obrazem w sieciowym systemie CCTV. System zarządzania sygnałem wizyjnym Bosch VIDOS umożliwia przełączanie obrazu z kamer na monitorze komputerowym lub zespole monitorów analogowych. Sieciowe urządzenia wizyjne firmy Bosch są doskonałym rozwiązaniem przeznaczonym do szerokiej gamy zastosowań z zakresu bezpieczeństwa, w szczególności instalacji z wieloma zdalnymi kamerami rozmieszczonymi na rozległym obszarze. Zarządzanie ruchem na autostradach, transportem, monitoring zakładów karnych, budynków administracji państwowej, uniwersytetów, zakładów produkcyjnych oraz dużych sklepów handlowych - to tylko kilka zastosowań możliwych do stopniowego przekształcania na technologię sieciową. Bazując na potrzebach użytkownika, produkty firmy Bosch mogą być użyte do budowy kompletnych sieci cyfrowych lub stopniowej migracji z technologii analogowej do cyfrowej.

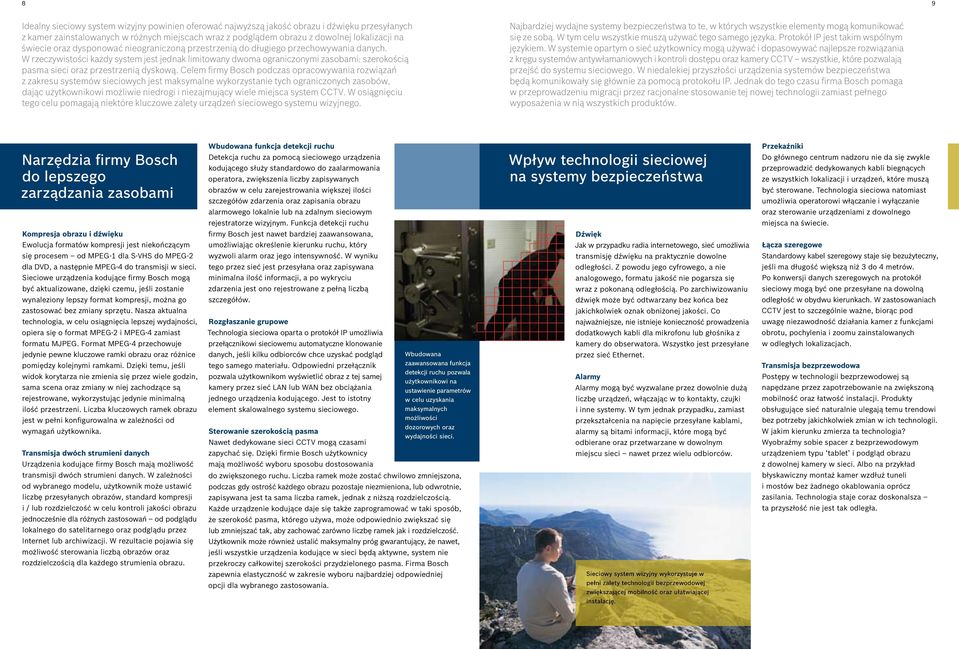

5 8 9 Idealny sieciowy system wizyjny powinien oferować najwyższą jakość obrazu i dźwięku przesyłanych z kamer zainstalowanych w różnych miejscach wraz z podglądem obrazu z dowolnej lokalizacji na świecie oraz dysponować nieograniczoną przestrzenią do długiego przechowywania danych. W rzeczywistości każdy system jest jednak limitowany dwoma ograniczonymi zasobami: szerokością pasma sieci oraz przestrzenią dyskową. Celem firmy Bosch podczas opracowywania rozwiązań z zakresu systemów sieciowych jest maksymalne wykorzystanie tych ograniczonych zasobów, dając użytkownikowi możliwie niedrogi i niezajmujący wiele miejsca system CCTV. W osiągnięciu tego celu pomagają niektóre kluczowe zalety urządzeń sieciowego systemu wizyjnego. Najbardziej wydajne systemy bezpieczeństwa to te, w których wszystkie elementy mogą komunikować się ze sobą. W tym celu wszystkie muszą używać tego samego języka. Protokół IP jest takim wspólnym językiem. W systemie opartym o sieć użytkownicy mogą używać i dopasowywać najlepsze rozwiązania z kręgu systemów antywłamaniowych i kontroli dostępu oraz kamery CCTV wszystkie, które pozwalają przejść do systemu sieciowego. W niedalekiej przyszłości urządzenia systemów bezpieczeństwa będą komunikowały się głównie za pomocą protokołu IP. Jednak do tego czasu firma Bosch pomaga w przeprowadzeniu migracji przez racjonalne stosowanie tej nowej technologii zamiast pełnego wyposażenia w nią wszystkich produktów. Narzędzia firmy Bosch do lepszego zarządzania zasobami Wbudowana funkcja detekcji ruchu Detekcja ruchu za pomocą sieciowego urządzenia kodującego służy standardowo do zaalarmowania operatora, zwiększenia liczby zapisywanych obrazów w celu zarejestrowania większej ilości szczegółów zdarzenia oraz zapisania obrazu Wpływ technologii sieciowej na systemy bezpieczeństwa Przekaźniki Do głównego centrum nadzoru nie da się zwykle przeprowadzić dedykowanych kabli biegnących ze wszystkich lokalizacji i urządzeń, które muszą być sterowane. Technologia sieciowa natomiast umożliwia operatorowi włączanie i wyłączanie alarmowego lokalnie lub na zdalnym sieciowym oraz sterowanie urządzeniami z dowolnego rejestratorze wizyjnym. Funkcja detekcji ruchu miejsca na świecie. Kompresja obrazu i dźwięku Ewolucja formatów kompresji jest niekończącym się procesem od MPEG-1 dla S-VHS do MPEG-2 dla DVD, a następnie MPEG-4 do transmisji w sieci. Sieciowe urządzenia kodujące firmy Bosch mogą być aktualizowane, dzięki czemu, jeśli zostanie wynaleziony lepszy format kompresji, można go zastosować bez zmiany sprzętu. Nasza aktualna technologia, w celu osiągnięcia lepszej wydajności, opiera się o format MPEG-2 i MPEG-4 zamiast formatu MJPEG. Format MPEG-4 przechowuje jedynie pewne kluczowe ramki obrazu oraz różnice pomiędzy kolejnymi ramkami. Dzięki temu, jeśli widok korytarza nie zmienia się przez wiele godzin, sama scena oraz zmiany w niej zachodzące są rejestrowane, wykorzystując jedynie minimalną ilość przestrzeni. Liczba kluczowych ramek obrazu jest w pełni konfigurowalna w zależności od wymagań użytkownika. Transmisja dwóch strumieni danych Urządzenia kodujące firmy Bosch mają możliwość firmy Bosch jest nawet bardziej zaawansowana, umożliwiając określenie kierunku ruchu, który wyzwoli alarm oraz jego intensywność. W wyniku tego przez sieć jest przesyłana oraz zapisywana minimalna ilość informacji, a po wykryciu zdarzenia jest ono rejestrowane z pełną liczbą szczegółów. Rozgłaszanie grupowe Technologia sieciowa oparta o protokół IP umożliwia przełącznikowi sieciowemu automatyczne klonowanie danych, jeśli kilku odbiorców chce uzyskać podgląd tego samego materiału. Odpowiedni przełącznik pozwala użytkownikom wyświetlić obraz z tej samej kamery przez sieć LAN lub WAN bez obciążania jednego urządzenia kodującego. Jest to istotny element skalowalnego systemu sieciowego. Sterowanie szerokością pasma Nawet dedykowane sieci CCTV mogą czasami zapychać się. Dzięki firmie Bosch użytkownicy mają możliwość wyboru sposobu dostosowania Wbudowana zaawansowana funkcja detekcji ruchu pozwala użytkownikowi na ustawienie parametrów w celu uzyskania maksymalnych możliwości dozorowych oraz wydajności sieci. Dźwięk Jak w przypadku radia internetowego, sieć umożliwia transmisję dźwięku na praktycznie dowolne odległości. Z powodu jego cyfrowego, a nie analogowego, formatu jakość nie pogarsza się wraz z pokonaną odległością. Po zarchiwizowaniu dźwięk może być odtwarzany bez końca bez jakichkolwiek oznak obniżonej jakości. Co najważniejsze, nie istnieje konieczność prowadzenia dodatkowych kabli dla mikrofonu lub głośnika z kamery do obserwatora. Wszystko jest przesyłane przez sieć Ethernet. Alarmy Alarmy mogą być wyzwalane przez dowolnie dużą liczbę urządzeń, włączając w to kontakty, czujki i inne systemy. W tym jednak przypadku, zamiast przekształcenia na napięcie przesyłane kablami, alarmy są bitami informacji, które mogą być odbierane oraz przetwarzane w dowolnym miejscu sieci nawet przez wielu odbiorców. Łącza szeregowe Standardowy kabel szeregowy staje się bezużyteczny, jeśli ma długość większą niż 3 do 4 metrów. Po konwersji danych szeregowych na protokół sieciowy mogą być one przesyłane na dowolną odległość w obydwu kierunkach. W zastosowaniach CCTV jest to szczególnie ważne, biorąc pod uwagę niezawodność działania kamer z funkcjami obrotu, pochylenia i zoomu zainstalowanych w odległych lokalizacjach. Transmisja bezprzewodowa Postępy w technologii bezprzewodowej są napędzane przez zapotrzebowanie na zwiększoną mobilność oraz łatwość instalacji. Produkty obsługujące sieć naturalnie ulegają temu trendowi bez potrzeby jakichkolwiek zmian w ich technologii. W jakim kierunku zmierza ta technologia? Wyobraźmy sobie spacer z bezprzewodowym urządzeniem typu tablet i podgląd obrazu z dowolnej kamery w sieci. Albo na przykład transmisji dwóch strumieni danych. W zależności od wybranego modelu, użytkownik może ustawić liczbę przesyłanych obrazów, standard kompresji i / lub rozdzielczość w celu kontroli jakości obrazu jednocześnie dla różnych zastosowań od podglądu lokalnego do satelitarnego oraz podglądu przez Internet lub archiwizacji. W rezultacie pojawia się możliwość sterowania liczbą obrazów oraz rozdzielczością dla każdego strumienia obrazu. do zwiększonego ruchu. Liczba ramek może zostać chwilowo zmniejszona, podczas gdy ostrość każdego obrazu pozostaje niezmieniona, lub odwrotnie, zapisywana jest ta sama liczba ramek, jednak z niższą rozdzielczością. Każde urządzenie kodujące daje się także zaprogramować w taki sposób, że szerokość pasma, którego używa, może odpowiednio zwiększać się lub zmniejszać tak, aby zachować zarówno liczbę ramek jak i rozdzielczość. Użytkownik może również ustalić maksymalny próg gwarantujący, że nawet, jeśli wszystkie urządzenia kodujące w sieci będą aktywne, system nie przekroczy całkowitej szerokości przydzielonego pasma. Firma Bosch błyskawiczny montaż kamer wzdłuż tuneli i mostów bez żadnego okablowania oprócz zasilania. Technologia staje coraz doskonalsza ta przyszłość nie jest tak odległa. zapewnia elastyczność w zakresie wyboru najbardziej odpowiedniej opcji dla wybranego zastosowania. Sieciowy system wizyjny wykorzystuje w pełni zalety technologii bezprzewodowej zwiększającej mobilność oraz ułatwiającej instalację.

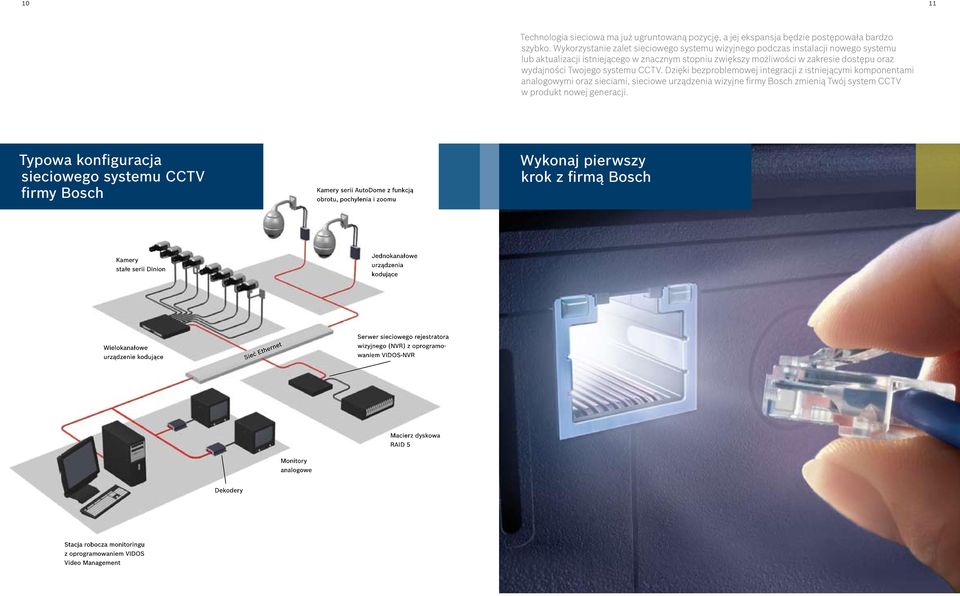

6 10 11 Technologia sieciowa ma już ugruntowaną pozycję, a jej ekspansja będzie postępowała bardzo szybko. Wykorzystanie zalet sieciowego systemu wizyjnego podczas instalacji nowego systemu lub aktualizacji istniejącego w znacznym stopniu zwiększy możliwości w zakresie dostępu oraz wydajności Twojego systemu CCTV. Dzięki bezproblemowej integracji z istniejącymi komponentami analogowymi oraz sieciami, sieciowe urządzenia wizyjne firmy Bosch zmienią Twój system CCTV w produkt nowej generacji. Typowa konfiguracja sieciowego systemu CCTV firmy Bosch Kamery serii AutoDome z funkcją obrotu, pochylenia i zoomu Wykonaj pierwszy krok z firmą Bosch Kamery stałe serii Dinion Jednokanałowe urządzenia kodujące Wielokanałowe urządzenie kodujące Sieć Ethernet Serwer sieciowego rejestratora wizyjnego (NVR) z oprogramowaniem VIDOS-NVR Macierz dyskowa RAID 5 Monitory analogowe Dekodery Stacja robocza monitoringu z oprogramowaniem VIDOS Video Management

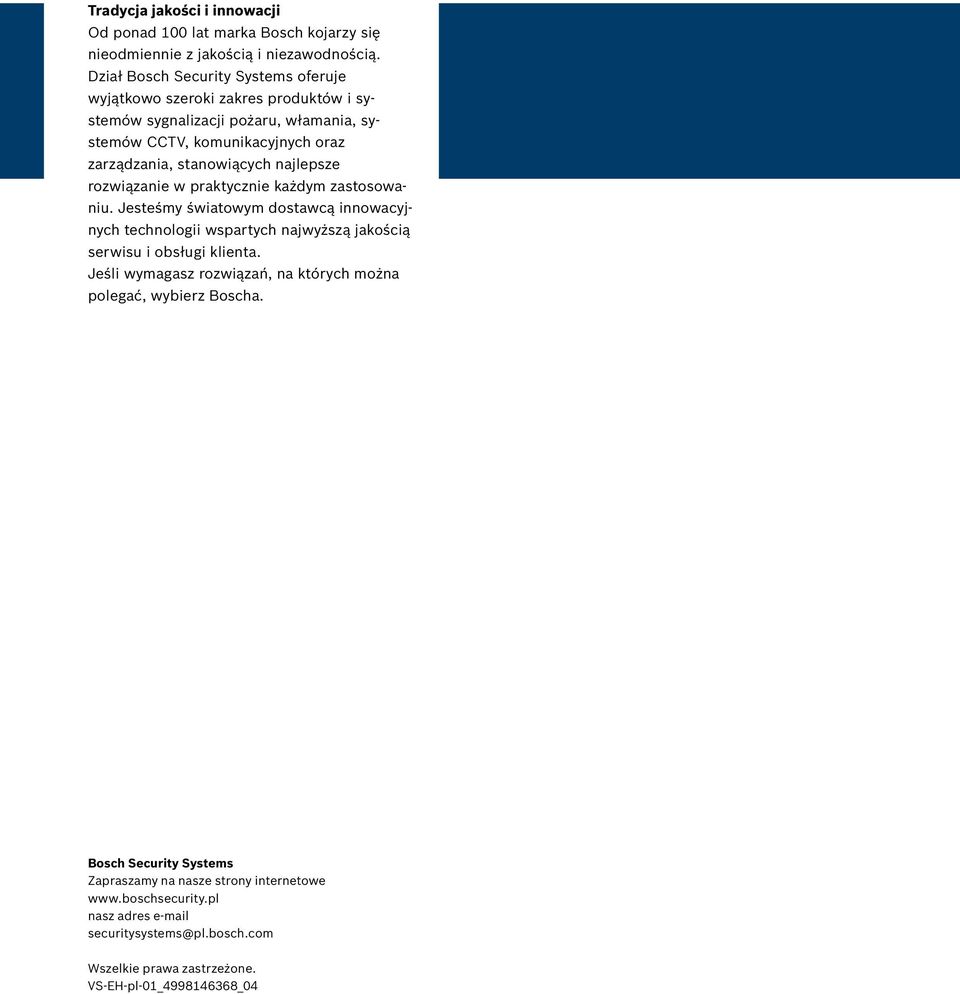

7 Tradycja jakości i innowacji Od ponad 100 lat marka Bosch kojarzy się nieodmiennie z jakością i niezawodnością. Dział Bosch Security Systems oferuje wyjątkowo szeroki zakres produktów i systemów sygnalizacji pożaru, włamania, systemów CCTV, komunikacyjnych oraz zarządzania, stanowiących najlepsze rozwiązanie w praktycznie każdym zastosowaniu. Jesteśmy światowym dostawcą innowacyjnych technologii wspartych najwyższą jakością serwisu i obsługi klienta. Jeśli wymagasz rozwiązań, na których można polegać, wybierz Boscha. Bosch Security Systems Zapraszamy na nasze strony internetowe nasz adres securitysystems@pl.bosch.com Wszelkie prawa zastrzeżone. VS-EH-pl-01_ _04
