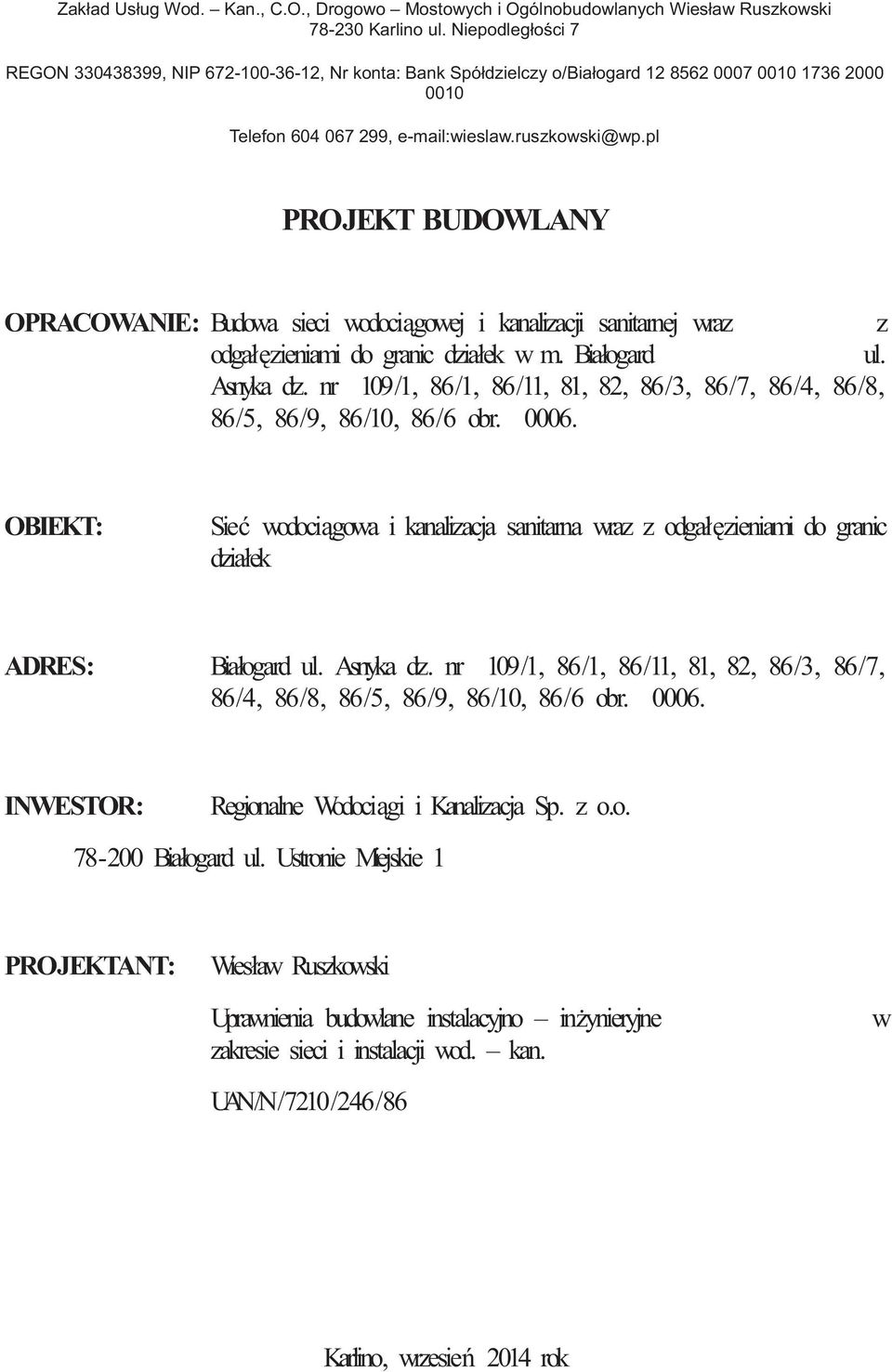

1 Zakład Usług Wod. Kan., C.O., Drogowo Mostowych i Ogólnobudowlanych Wiesław Ruszkowski Karlino ul. Niepodległo ci 7 REGON , NIP , Nr konta: Bank Spółdzielczy o/białogard Telefon , wieslaw.ruszkowski@wp.pl PROJEKT BUDOWLANY OPRACOWANIE: Budowa sieci wodoci gowej i kanalizacji sanitarnej wraz z odgał zieniami do granic działek w m. Białogard ul. Asnyka dz. nr 109/1, 86/1, 86/11, 81, 82, 86/3, 86/7, 86/4, 86/8, 86/5, 86/9, 86/10, 86/6 obr OBIEKT: Sie wodoci gowa i kanalizacja sanitarna wraz z odgał zieniami do granic działek ADRES: Białogard ul. Asnyka dz. nr 109/1, 86/1, 86/11, 81, 82, 86/3, 86/7, 86/4, 86/8, 86/5, 86/9, 86/10, 86/6 obr INWESTOR: Regionalne Wodoci gi i Kanalizacja Sp. z o.o Białogard ul. Ustronie Miejskie 1 PROJEKTANT: Wiesław Ruszkowski Uprawnienia budowlane instalacyjno in ynieryjne zakresie sieci i instalacji wod. kan. w UAN/N/7210/246/86 Karlino, wrzesie 2014 rok

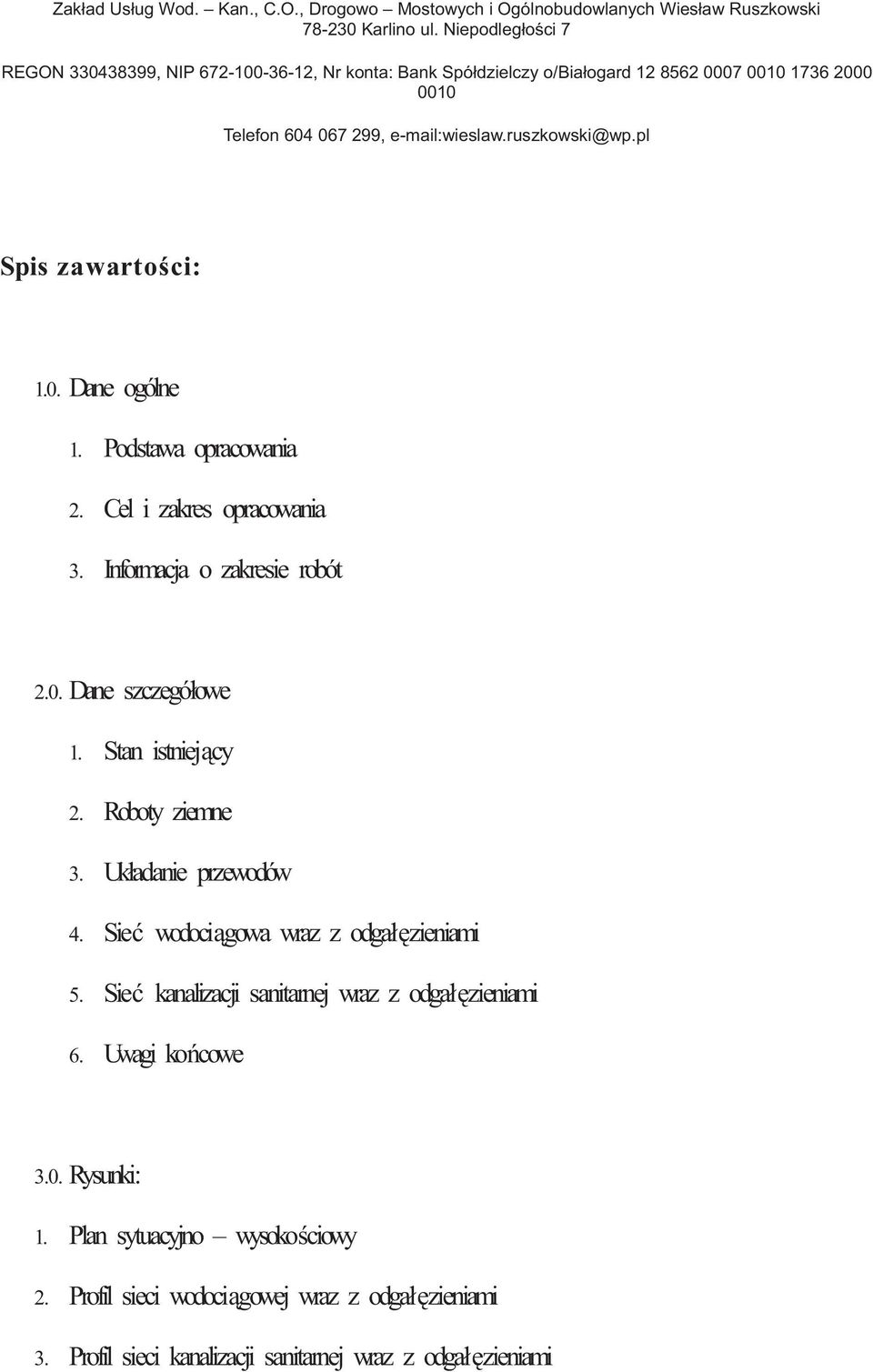

2 Zakład Usług Wod. Kan., C.O., Drogowo Mostowych i Ogólnobudowlanych Wiesław Ruszkowski Karlino ul. Niepodległo ci 7 REGON , NIP , Nr konta: Bank Spółdzielczy o/białogard Telefon , wieslaw.ruszkowski@wp.pl Spis zawarto ci: 1.0. Dane ogólne 1. Podstawa opracowania 2. Cel i zakres opracowania 3. Informacja o zakresie robót 2.0. Dane szczegółowe 1. Stan istniej cy 2. Roboty ziemne 3. Układanie przewodów 4. Sie wodoci gowa wraz z odgał zieniami 5. Sie kanalizacji sanitarnej wraz z odgał zieniami 6. Uwagi ko cowe 3.0. Rysunki: 1. Plan sytuacyjno wysoko ciowy 2. Profil sieci wodoci gowej wraz z odgał zieniami 3. Profil sieci kanalizacji sanitarnej wraz z odgał zieniami

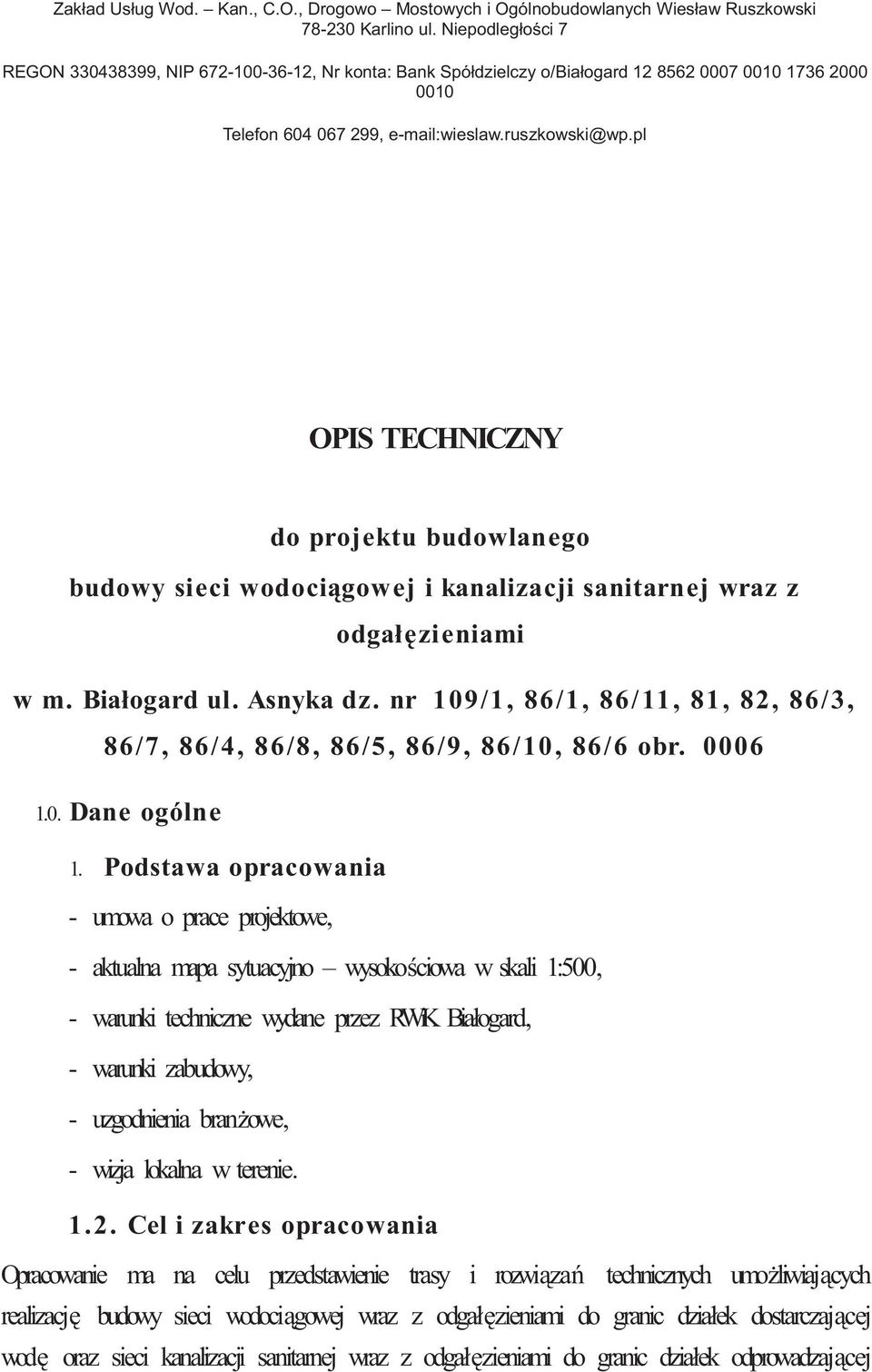

3 Zakład Usług Wod. Kan., C.O., Drogowo Mostowych i Ogólnobudowlanych Wiesław Ruszkowski Karlino ul. Niepodległo ci 7 REGON , NIP , Nr konta: Bank Spółdzielczy o/białogard Telefon , wieslaw.ruszkowski@wp.pl OPIS TECHNICZNY do projektu budowlanego budowy sieci wodoci gowej i kanalizacji sanitarnej wraz z odgał zieniami w m. Białogard ul. Asnyka dz. nr 109/1, 86/1, 86/11, 81, 82, 86/3, 86/7, 86/4, 86/8, 86/5, 86/9, 86/10, 86/6 obr Dane ogólne 1. Podstawa opracowania - umowa o prace projektowe, - aktualna mapa sytuacyjno wysoko ciowa w skali 1:500, - warunki techniczne wydane przez RWiK Białogard, - warunki zabudowy, - uzgodnienia bran owe, - wizja lokalna w terenie Cel i zakres opracowania Opracowanie ma na celu przedstawienie trasy i rozwi za technicznych umo liwiaj cych realizacj budowy sieci wodoci gowej wraz z odgał zieniami do granic działek dostarczaj cej wod oraz sieci kanalizacji sanitarnej wraz z odgał zieniami do granic działek odprowadzaj cej

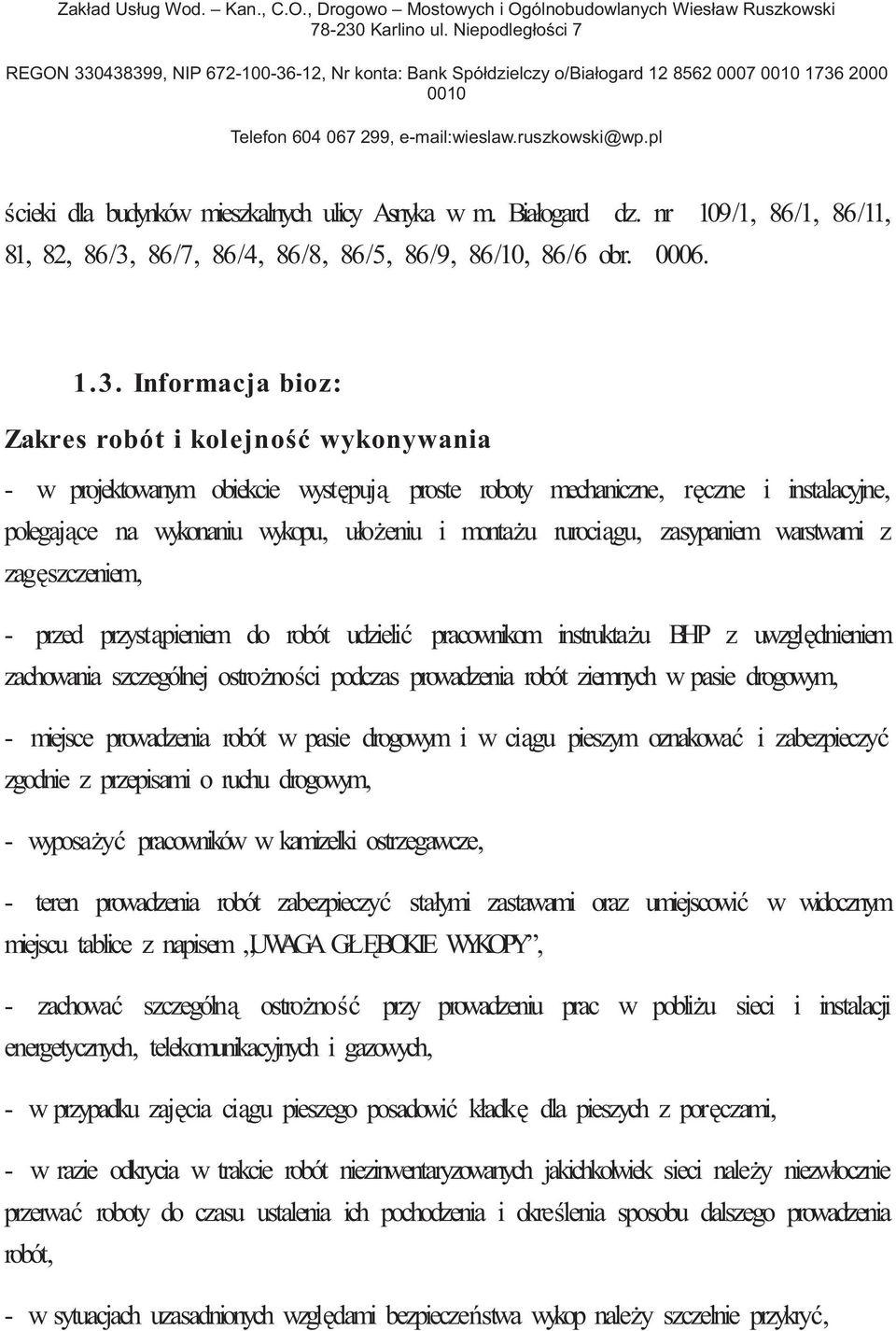

4 Zakład Usług Wod. Kan., C.O., Drogowo Mostowych i Ogólnobudowlanych Wiesław Ruszkowski Karlino ul. Niepodległo ci 7 REGON , NIP , Nr konta: Bank Spółdzielczy o/białogard Telefon , wieslaw.ruszkowski@wp.pl cieki dla budynków mieszkalnych ulicy Asnyka w m. Białogard dz. nr 109/1, 86/1, 86/11, 81, 82, 86/3, 86/7, 86/4, 86/8, 86/5, 86/9, 86/10, 86/6 obr Informacja bioz: Zakres robót i kolejno wykonywania - w projektowanym obiekcie wyst puj proste roboty mechaniczne, r czne i instalacyjne, polegaj ce na wykonaniu wykopu, uło eniu i monta u ruroci gu, zasypaniem warstwami z zag szczeniem, - przed przyst pieniem do robót udzieli pracownikom instrukta u BHP z uwzgl dnieniem zachowania szczególnej ostro no ci podczas prowadzenia robót ziemnych w pasie drogowym, - miejsce prowadzenia robót w pasie drogowym i w ci gu pieszym oznakowa i zabezpieczy zgodnie z przepisami o ruchu drogowym, - wyposa y pracowników w kamizelki ostrzegawcze, - teren prowadzenia robót zabezpieczy stałymi zastawami oraz umiejscowi w widocznym miejscu tablice z napisem UWAGA GŁ BOKIE WYKOPY, - zachowa szczególn ostro no przy prowadzeniu prac w pobli u sieci i instalacji energetycznych, telekomunikacyjnych i gazowych, - w przypadku zaj cia ci gu pieszego posadowi kładk dla pieszych z por czami, - w razie odkrycia w trakcie robót niezinwentaryzowanych jakichkolwiek sieci nale y niezwłocznie przerwa roboty do czasu ustalenia ich pochodzenia i okre lenia sposobu dalszego prowadzenia robót, - w sytuacjach uzasadnionych wzgl dami bezpiecze stwa wykop nale y szczelnie przykry,

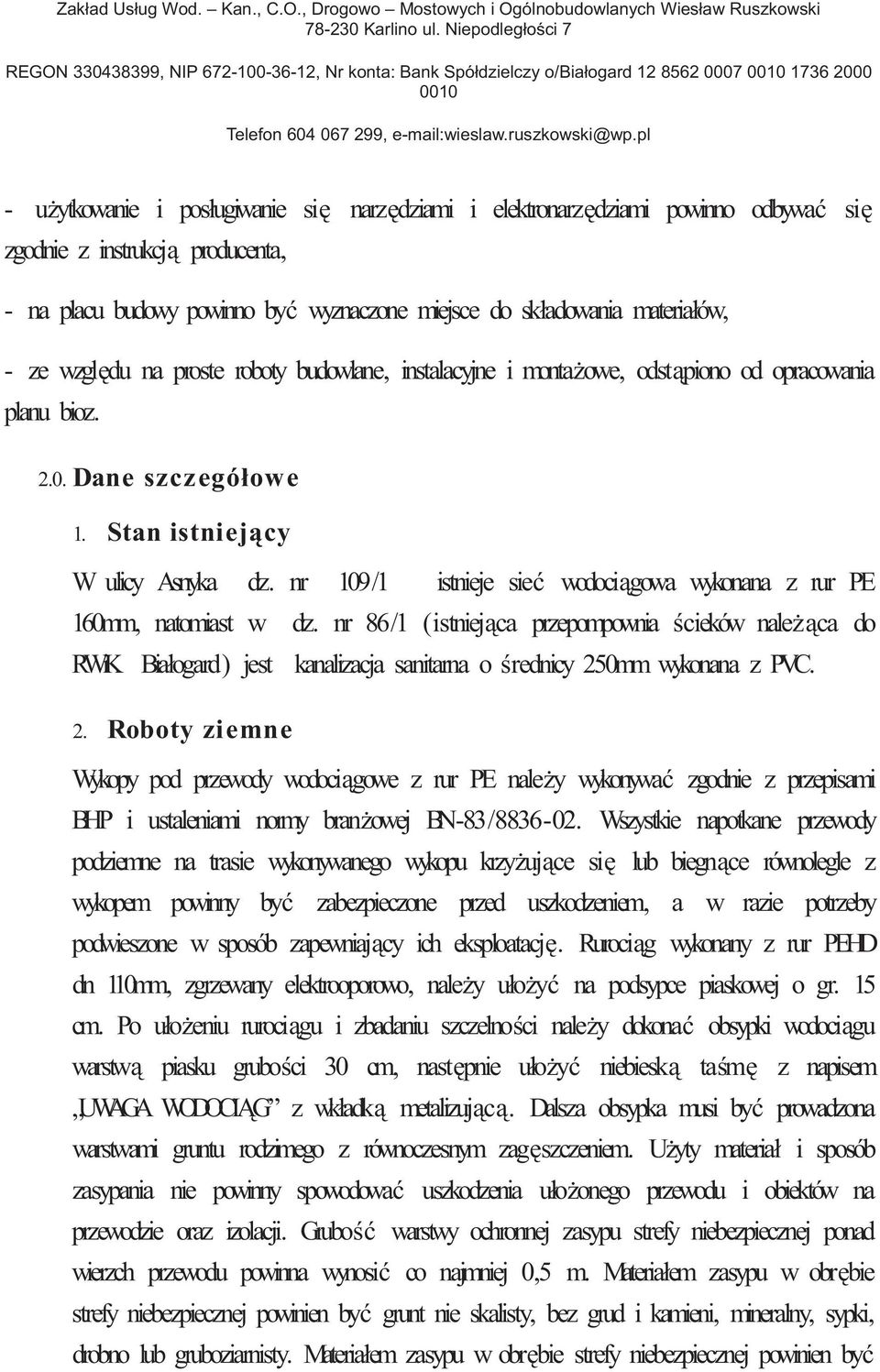

5 Zakład Usług Wod. Kan., C.O., Drogowo Mostowych i Ogólnobudowlanych Wiesław Ruszkowski Karlino ul. Niepodległo ci 7 REGON , NIP , Nr konta: Bank Spółdzielczy o/białogard Telefon , wieslaw.ruszkowski@wp.pl - u ytkowanie i posługiwanie si narz dziami i elektronarz dziami powinno odbywa si zgodnie z instrukcj producenta, - na placu budowy powinno by wyznaczone miejsce do składowania materiałów, - ze wzgl du na proste roboty budowlane, instalacyjne i monta owe, odst piono od opracowania planu bioz Dane szcz egółowe 1. Stan istniej cy W ulicy Asnyka dz. nr 109/1 istnieje sie wodoci gowa wykonana z rur PE 160mm, natomiast w dz. nr 86/1 (istniej ca przepompownia cieków nale ca do RWiK Białogard) jest kanalizacja sanitarna o rednicy 250mm wykonana z PVC. 2. Roboty ziemne Wykopy pod przewody wodoci gowe z rur PE nale y wykonywa zgodnie z przepisami BHP i ustaleniami normy bran owej BN-83/ Wszystkie napotkane przewody podziemne na trasie wykonywanego wykopu krzy uj ce si lub biegn ce równolegle z wykopem powinny by zabezpieczone przed uszkodzeniem, a w razie potrzeby podwieszone w sposób zapewniaj cy ich eksploatacj. Ruroci g wykonany z rur PEHD dn 110mm, zgrzewany elektrooporowo, nale y uło y na podsypce piaskowej o gr. 15 cm. Po uło eniu ruroci gu i zbadaniu szczelno ci nale y dokona obsypki wodoci gu warstw piasku grubo ci 30 cm, nast pnie uło y niebiesk ta m z napisem UWAGA WODOCI G z wkładk metalizuj c. Dalsza obsypka musi by prowadzona warstwami gruntu rodzimego z równoczesnym zag szczeniem. U yty materiał i sposób zasypania nie powinny spowodowa uszkodzenia uło onego przewodu i obiektów na przewodzie oraz izolacji. Grubo warstwy ochronnej zasypu strefy niebezpiecznej ponad wierzch przewodu powinna wynosi co najmniej 0,5 m. Materiałem zasypu w obr bie strefy niebezpiecznej powinien by grunt nie skalisty, bez grud i kamieni, mineralny, sypki, drobno lub gruboziarnisty. Materiałem zasypu w obr bie strefy niebezpiecznej powinien by

6 Zakład Usług Wod. Kan., C.O., Drogowo Mostowych i Ogólnobudowlanych Wiesław Ruszkowski Karlino ul. Niepodległo ci 7 REGON , NIP , Nr konta: Bank Spółdzielczy o/białogard Telefon , wieslaw.ruszkowski@wp.pl zag szczony ubijakiem po obu stronach przewodu, ze szczególnym uwzgl dnieniem wykopów pod zł cza. Po zag szczeniu nale y dokona badania gruntu i uzyska odpowiedni wska nik zag szczenia gruntu. 3. Układanie przewodów W gruntach piaszczystych, piaszczysto gliniastych, wirowych nie zawieraj cych kamieni przewód PE mo na posadowi bezpo rednio na wyrównanym podło u rodzimym (naturalnym). Przy układaniu przewodów w gruntach zwartych lub nasypowych, wzgl dnie silnie nawodnionych na dnie wykopu nale y wykona podsypk o grubo ci min. 15 cm z piasku, któr nale y dokładnie zag ci i wyprofilowa. Sprawdzenie materiałów przewidzianych do u ycia przy budowie przewodów polega na porównaniu ich cech z wymaganiami okre lonymi w dokumentacji: a) Po rednio, na podstawie dokumentów okre laj cych jako przewidzianych do wbudowania materiałów i porównanie ich cech z odpowiednimi normami, warunkami technicznymi podanymi przez wytwórnie lub warunkami umownymi, b) Bezpo rednio, na budowie przez ogl dziny zewn trzne lub odpowiednie badania specjalistyczne. 4. Sie wodoci gowa wraz z odgał zieniami Projektuje si sie wodoci gow z rur PEHD SDR 17 PN 10 (1,0MPa) de 110x6,6mm mm ł czonych metod zgrzewania elektrooporowego. Sie wodoci gowa z rur PE 110x6,6mm długo 250,50mb. Wł czenie do istniej cego wodoci gu PE 160mm poprzez wstawienie trójnika kołnierzowego 160/160/100mm materiał PE,, zł czki rurowo - kołnierzowe 160mm do rur PE, PVC. Wstawienia zasuwy odcinaj cej fi 100mm z przedłu aczem obudow teleskopow i skrzynk do zasuw.jako materiał nale y zastosowa zasuwy sferoidalne

7 Zakład Usług Wod. Kan., C.O., Drogowo Mostowych i Ogólnobudowlanych Wiesław Ruszkowski Karlino ul. Niepodległo ci 7 REGON , NIP , Nr konta: Bank Spółdzielczy o/białogard Telefon , wieslaw.ruszkowski@wp.pl producent HAVLE, JAFAR, lub innego dostawcy materiałów. rednie zagł bienie wodoci gu 1,30m. Na trasie wodoci gu projektuje si 2 hydranty p/po arowe podziemny i nadziemny dn=80mm. Odcinanie hydrantu za pomoc zasuwy hydrantowej kołnierzowej dn=80 z obudow i skrzynk uliczn w odległo ci 1 metra od hydrantu. Hydranty producent NORSON, JAFAR. Lokalizacj zasuw i hydrantu oznaczy tabliczkami na słupkach stalowych. Odgał zienia wodoci gowe projektuje si z rur PE 32mm, doprowadzone do granic działek, zako czone za lepk zgrzewan elektrooporowo. Poł czenie odgał zienia z wodoci giem przy zastosowaniu nawiertek samonawiercaj cych z obudow do zasuw, nawicertu teleskopow i skrzynk do nawiertu du uliczn. Odgał zienia z rur PE 32x3,0mm długo 47,50mb (9szt). 5. Sie kanalizacji sanitarnej z odgał zieniami do granic działek Projektuje si sie kanalizacji sanitarnej z rur PCV 200x5.9mm LITA wraz ze studzienkami PCV 425/200/160mm, studzienki zbiorcze. Wł czenie do istniej cej studni o rz dnych 23,11/19,10/19,60. Sie kanalizacji sanitarnej układa na podsypce piaskowej o grubo ci 15cm, napisem do góry, aby mo na było odczyta rednic rury, grubo cianki, materiał z jakiego została wykonana i do czego mo e by zastosowana. Stosowa obsypk, piaskow, zasypk zagł bienie kanału 2,30m. z piasku lub materiału rodzimego. rednie Sie kanalizacji sanitarnej z rur PVC 200x5,9mm LITA długo 295,50mb. Odgał zienia kanalizacji sanitarnej projektuje si z rur PCV 160x4.7mm LITA, które doprowadzone b d do granic działek. Ko cówka odgał zienia zako czona korkiemza lepk PVC z oporem.

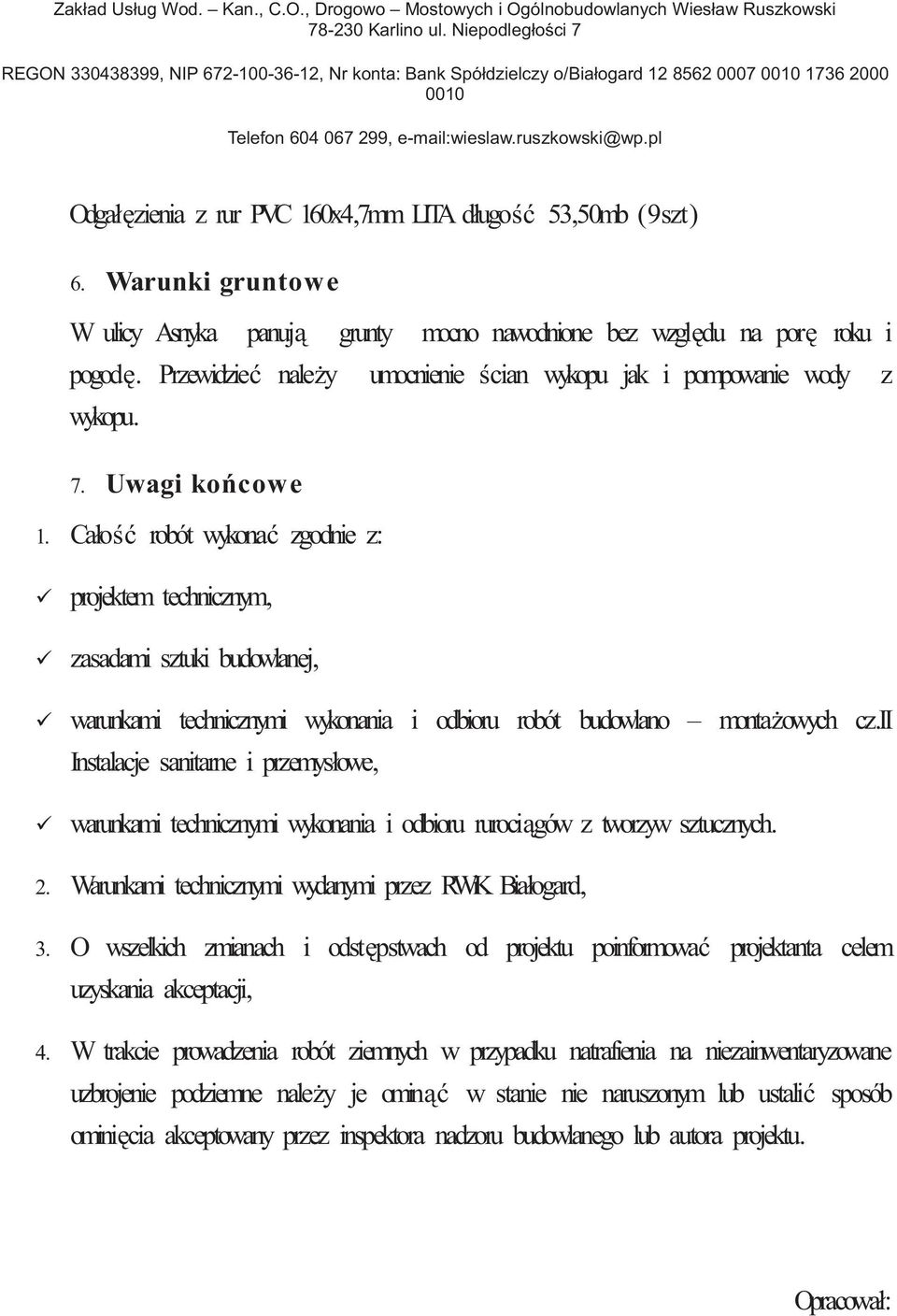

8 Zakład Usług Wod. Kan., C.O., Drogowo Mostowych i Ogólnobudowlanych Wiesław Ruszkowski Karlino ul. Niepodległo ci 7 REGON , NIP , Nr konta: Bank Spółdzielczy o/białogard Telefon , wieslaw.ruszkowski@wp.pl Odgał zienia z rur PVC 160x4,7mm LITA długo 53,50mb (9szt) 6. Warunki gruntowe W ulicy Asnyka panuj grunty mocno nawodnione bez wzgl du na por roku i pogod. Przewidzie nale y umocnienie cian wykopu jak i pompowanie wody z wykopu. 7. Uwagi ko cowe 1. Cało robót wykona zgodnie z: projektem technicznym, zasadami sztuki budowlanej, warunkami technicznymi wykonania i odbioru robót budowlano monta owych cz.ii Instalacje sanitarne i przemysłowe, warunkami technicznymi wykonania i odbioru ruroci gów z tworzyw sztucznych. 2. Warunkami technicznymi wydanymi przez RWiK Białogard, 3. O wszelkich zmianach i odst pstwach od projektu poinformowa projektanta celem uzyskania akceptacji, 4. W trakcie prowadzenia robót ziemnych w przypadku natrafienia na niezainwentaryzowane uzbrojenie podziemne nale y je omin w stanie nie naruszonym lub ustali sposób omini cia akceptowany przez inspektora nadzoru budowlanego lub autora projektu. Opracował:

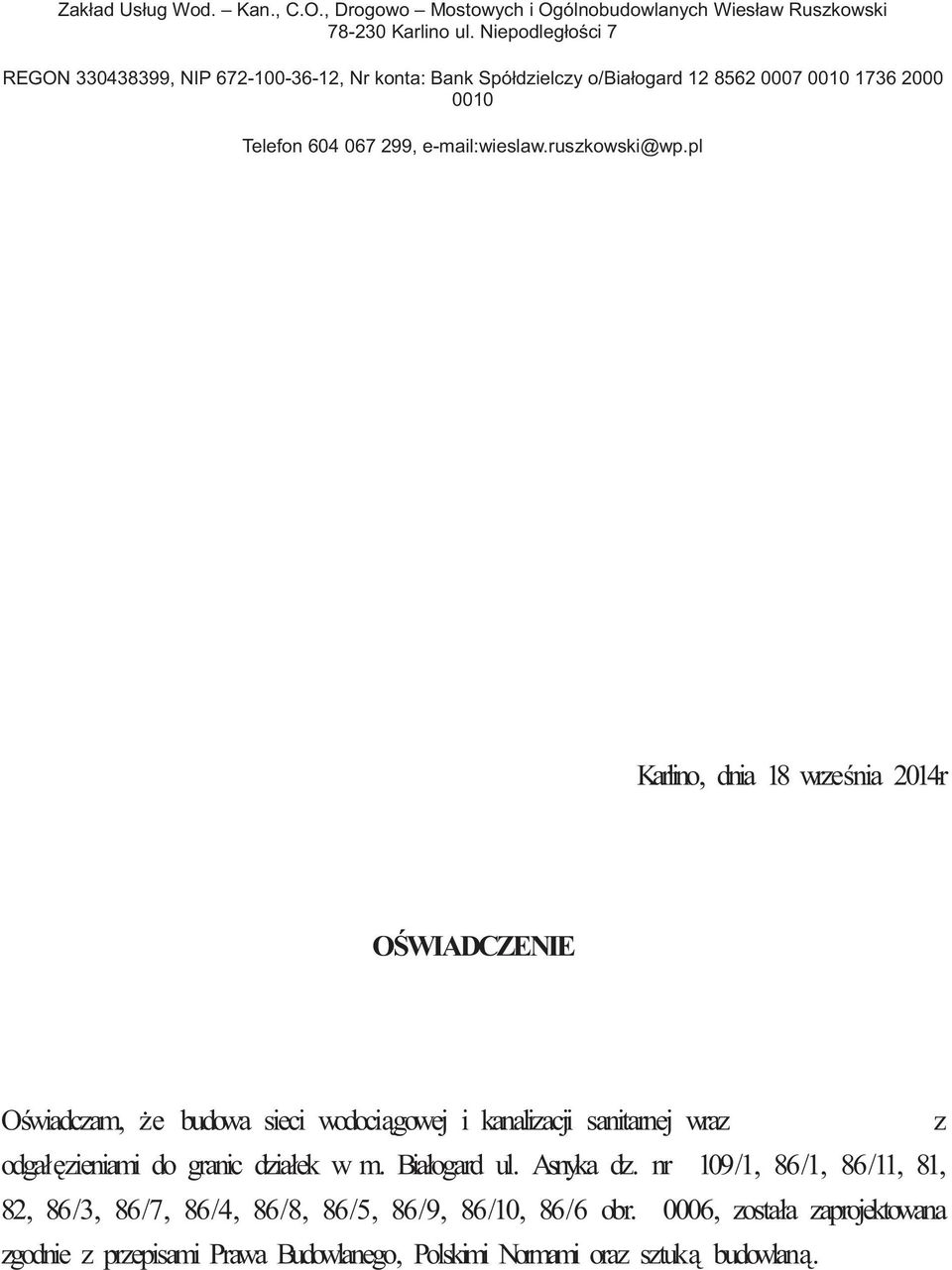

9 Zakład Usług Wod. Kan., C.O., Drogowo Mostowych i Ogólnobudowlanych Wiesław Ruszkowski Karlino ul. Niepodległo ci 7 REGON , NIP , Nr konta: Bank Spółdzielczy o/białogard Telefon , wieslaw.ruszkowski@wp.pl Karlino, dnia 18 wrze nia 2014r O WIADCZENIE O wiadczam, e budowa sieci wodoci gowej i kanalizacji sanitarnej wraz z odgał zieniami do granic działek w m. Białogard ul. Asnyka dz. nr 109/1, 86/1, 86/11, 81, 82, 86/3, 86/7, 86/4, 86/8, 86/5, 86/9, 86/10, 86/6 obr. 0006, została zaprojektowana zgodnie z przepisami Prawa Budowlanego, Polskimi Normami oraz sztuk budowlan.

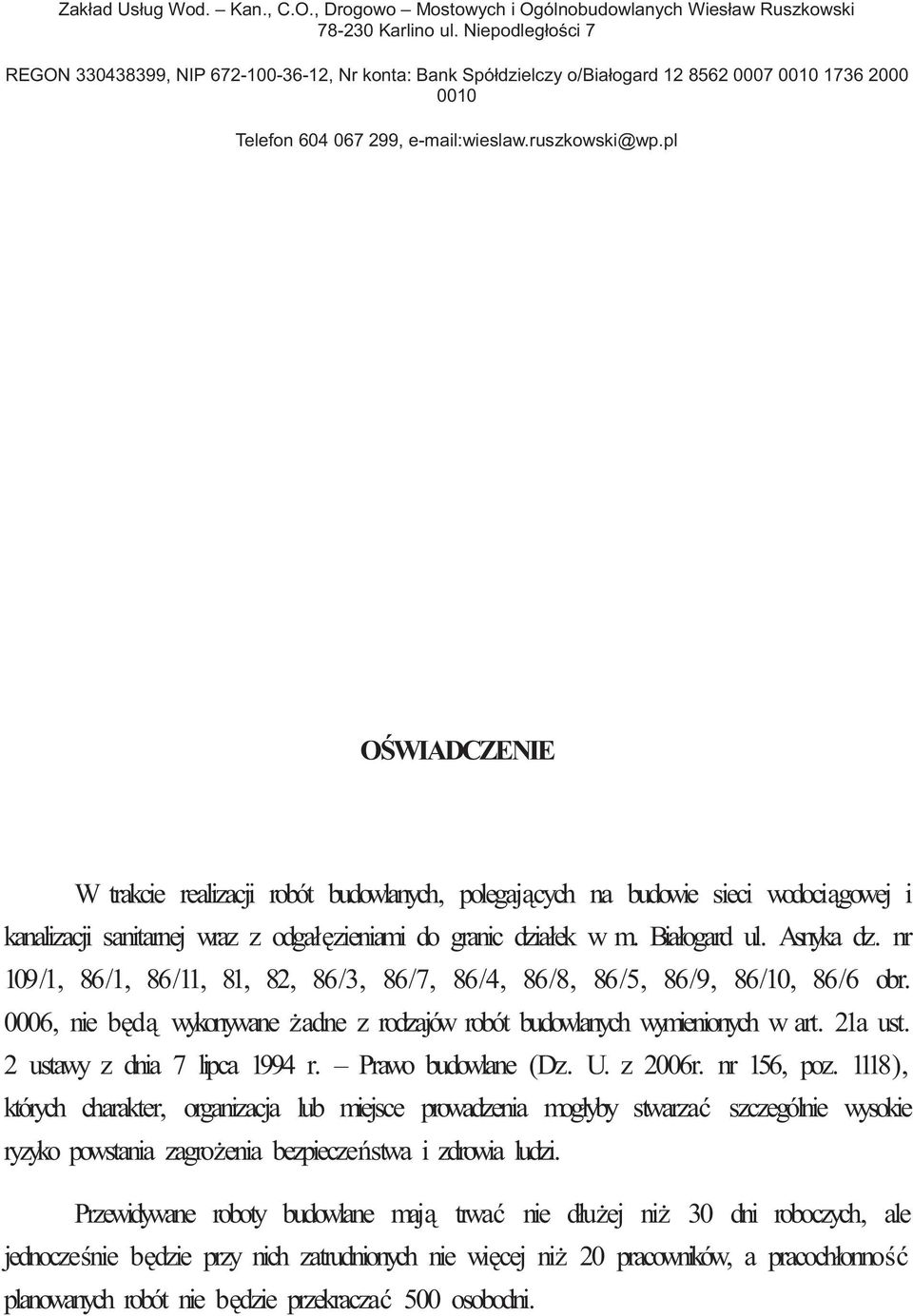

10 Zakład Usług Wod. Kan., C.O., Drogowo Mostowych i Ogólnobudowlanych Wiesław Ruszkowski Karlino ul. Niepodległo ci 7 REGON , NIP , Nr konta: Bank Spółdzielczy o/białogard Telefon , wieslaw.ruszkowski@wp.pl O WIADCZENIE W trakcie realizacji robót budowlanych, polegaj cych na budowie sieci wodoci gowej i kanalizacji sanitarnej wraz z odgał zieniami do granic działek w m. Białogard ul. Asnyka dz. nr 109/1, 86/1, 86/11, 81, 82, 86/3, 86/7, 86/4, 86/8, 86/5, 86/9, 86/10, 86/6 obr. 0006, nie b d wykonywane adne z rodzajów robót budowlanych wymienionych w art. 21a ust. 2 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2006r. nr 156, poz. 1118), których charakter, organizacja lub miejsce prowadzenia mogłyby stwarza szczególnie wysokie ryzyko powstania zagro enia bezpiecze stwa i zdrowia ludzi. Przewidywane roboty budowlane maj trwa nie dłu ej ni 30 dni roboczych, ale jednocze nie b dzie przy nich zatrudnionych nie wi cej ni 20 pracowników, a pracochłonno planowanych robót nie b dzie przekracza 500 osobodni.

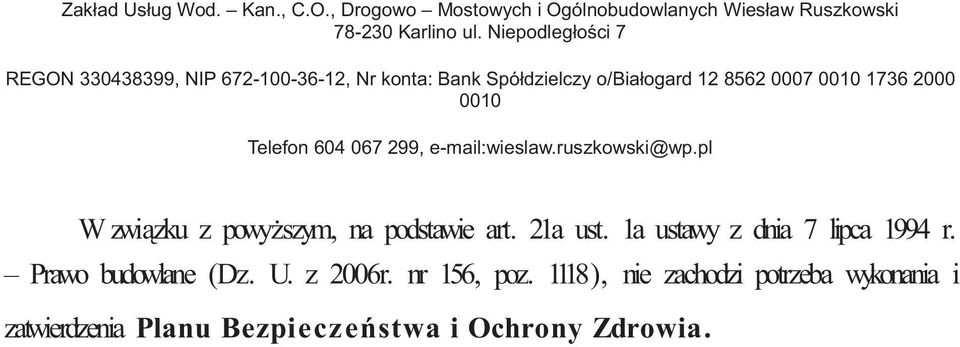

11 Zakład Usług Wod. Kan., C.O., Drogowo Mostowych i Ogólnobudowlanych Wiesław Ruszkowski Karlino ul. Niepodległo ci 7 REGON , NIP , Nr konta: Bank Spółdzielczy o/białogard Telefon , wieslaw.ruszkowski@wp.pl W zwi zku z powy szym, na podstawie art. 21a ust. 1a ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2006r. nr 156, poz. 1118), nie zachodzi potrzeba wykonania i zatwierdzenia Planu Bezpiecze stwa i Ochrony Zdrowia.
