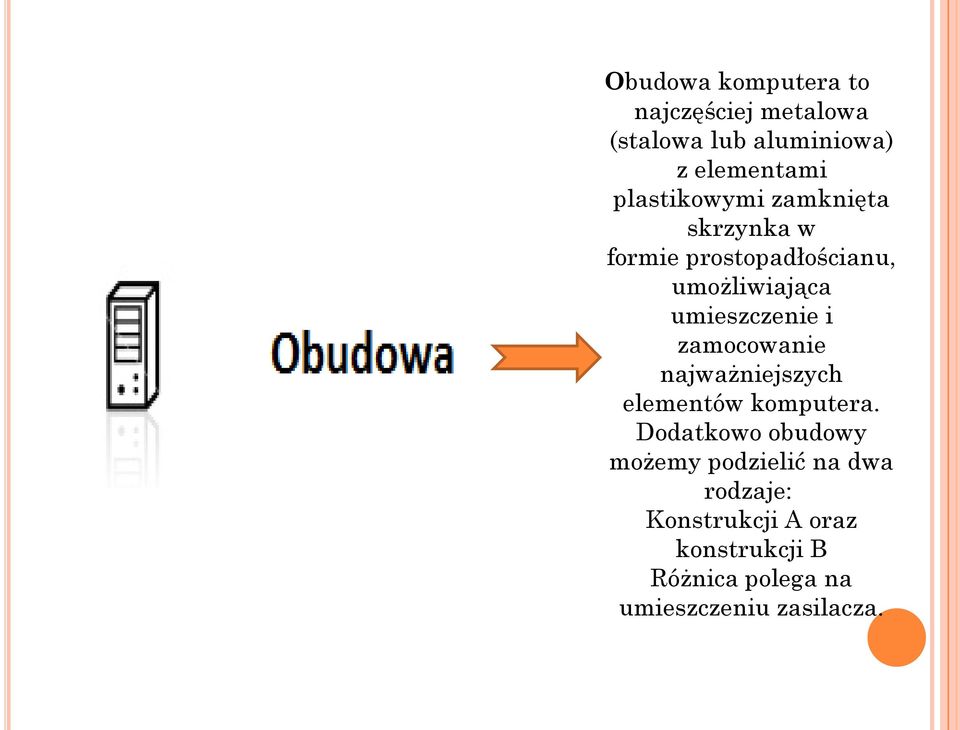

2 Obudowa komputera to najczęściej metalowa (stalowa lub aluminiowa) z elementami plastikowymi zamknięta skrzynka w formie prostopadłościanu, umożliwiająca umieszczenie i zamocowanie najważniejszych elementów komputera. Dodatkowo obudowy możemy podzielić na dwa rodzaje: Konstrukcji A oraz konstrukcji B Różnica polega na umieszczeniu zasilacza.

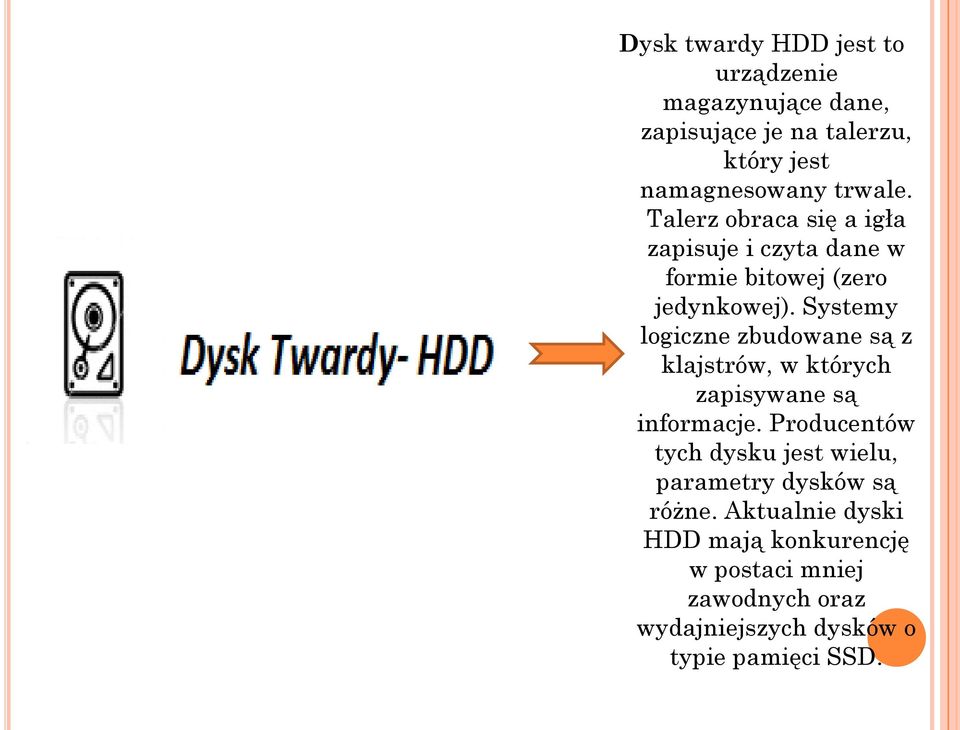

3 Dysk twardy HDD jest to urządzenie magazynujące dane, zapisujące je na talerzu, który jest namagnesowany trwale. Talerz obraca się a igła zapisuje i czyta dane w formie bitowej (zero jedynkowej). Systemy logiczne zbudowane są z klajstrów, w których zapisywane są informacje. Producentów tych dysku jest wielu, parametry dysków są różne. Aktualnie dyski HDD mają konkurencję w postaci mniej zawodnych oraz wydajniejszych dysków o typie pamięci SSD.

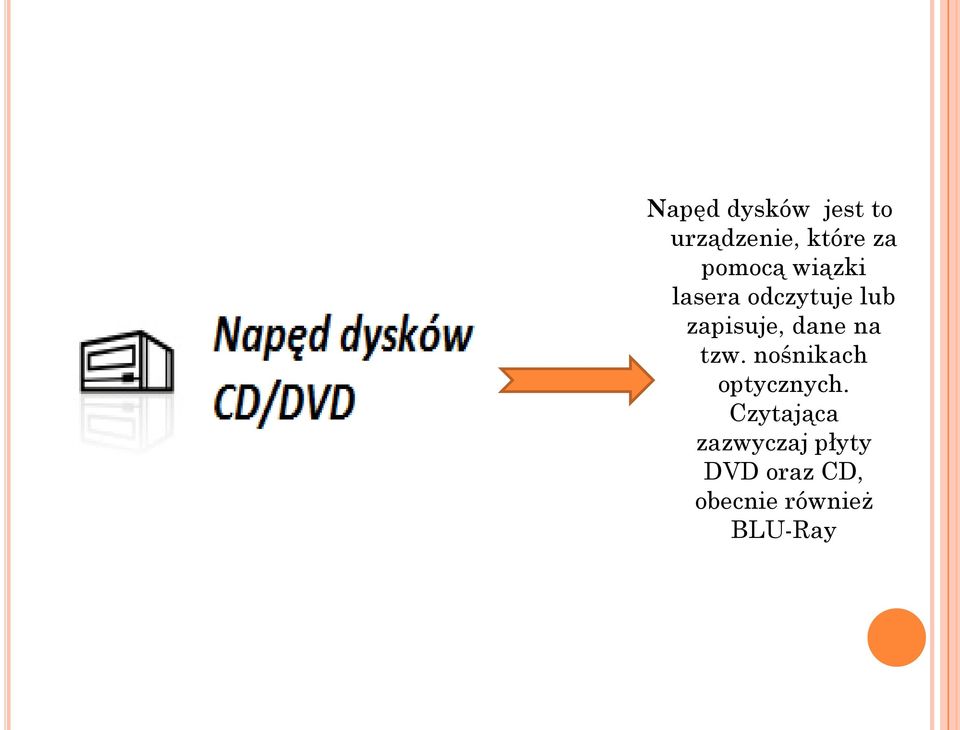

4 Napęd dysków jest to urządzenie, które za pomocą wiązki lasera odczytuje lub zapisuje, dane na tzw. nośnikach optycznych. Czytająca zazwyczaj płyty DVD oraz CD, obecnie również BLU-Ray

5 Pamięć RAM jest to pamięć namagnesowana nietrwale, w której przechowywane są aktualnie przetwarzane dane w systemie operacyjnym. Obecnie wyróżniane standardy pamięci to: -SD-RAM, -DDR, -DDR2, -DDR3. SD-RAM nie znalazł szerszego zastosowania mimo większej wydajności w przetwarzaniu danych, za sprawą wysokich kosztów produkcyjnych Obecnie najwydajniejszym standardem są kości pamięci RAM DDR3 Główne parametry pamięci to: Taktowanie, czas reakcji oraz czas zapisu i odczytu. Mniejsze wartości dla czasu reakcji zapisu oraz odczytu są lepszeoznaczają lepszą pamięć.

6 Stacja dysków 3½ element komputera przezn aczony do obsługi jednego z rodzajów zewnętrznej pamięci komputerowej, jakim jest dyskietka. Stacje dyskietek zwane są stacjami dysków miękkich. Obecnie ich rolę przejęły nagrywalne płyty CD i DVD, a także coraz powszechniejsze nośniki USB. Dzisiaj stacje dyskietek nie są już standardowo montowane w komputerach, jednak w starszych systemach bez nich nie jest możliwe przywrócenie systemu z kopii zapasowej lub wykonanie niektórych innych istotnych operacji bez rozkręcania komputera.

7 Płyta główna stanowi bazę, rusztowanie, podstawę łączącą wszystkie elementy komputera. Zapewnia komunikację pomiędzy procesorem, kartą graficzną, urządzeniami peryferyjnymi, dyskiem twardym, pamięcią RAM i każdym innym rodzajem sprzętu. Bez płyty głównej komputer jest jedynie bezładnym zbiorem części..

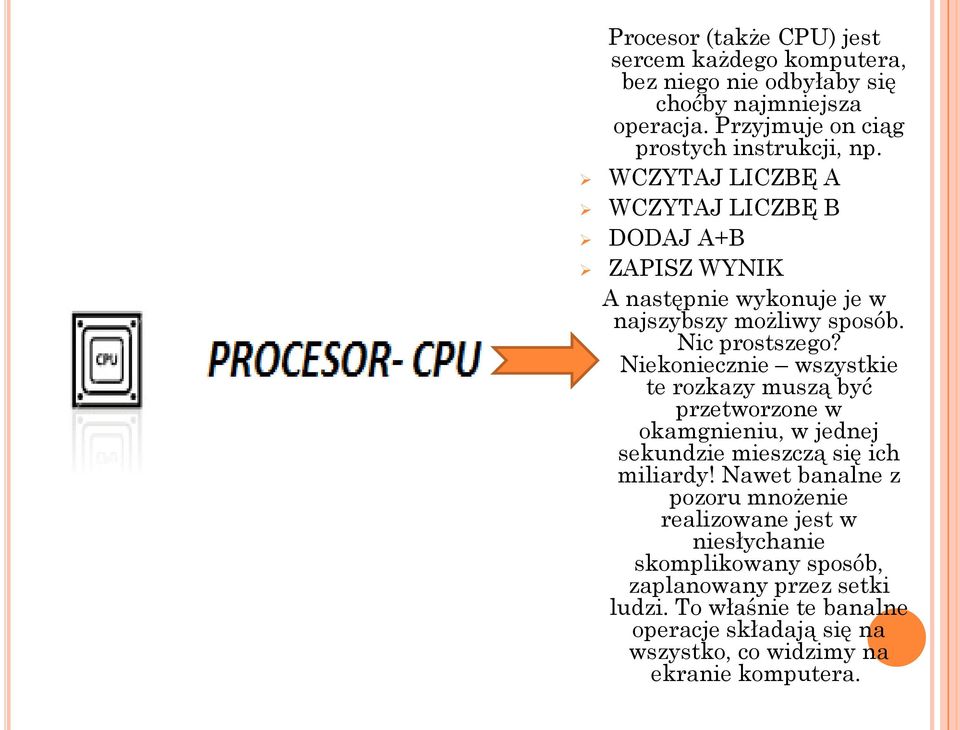

8 Procesor (także CPU) jest sercem każdego komputera, bez niego nie odbyłaby się choćby najmniejsza operacja. Przyjmuje on ciąg prostych instrukcji, np. WCZYTAJ LICZBĘ A WCZYTAJ LICZBĘ B DODAJ A+B ZAPISZ WYNIK A następnie wykonuje je w najszybszy możliwy sposób. Nic prostszego? Niekoniecznie wszystkie te rozkazy muszą być przetworzone w okamgnieniu, w jednej sekundzie mieszczą się ich miliardy! Nawet banalne z pozoru mnożenie realizowane jest w niesłychanie skomplikowany sposób, zaplanowany przez setki ludzi. To właśnie te banalne operacje składają się na wszystko, co widzimy na ekranie komputera.

9 Karta graficzna odpowiada za wszystko, co widzimy na ekranie. Każdy najdrobniejszy punkt i kolor to zasługa skomplikowanego układu graficznego, czuwającego pomiędzy centralną częścią komputera a naszymi oczami. Karta przyjmuje surowe dane, a następnie przerabia je na sygnał wizualny.

10 Karta dźwiękowa odpowiada za wszelkie dźwięki wydawane przez głośniki komputera. Rozróżniamy karty dźwiękowe wewnętrzne wbudowane, wewnętrzne (takie, które można wymontować z komputera) oraz zewnętrzne (podłączane kablem do komputera).

11 Zasilacz, jak sama nazwa wskazuje służy do zasilania sprzętu w energię elektryczną. Stanowi niezbędną część zarówno laptopów, jak i konwencjonalnych komputerów. Elektronika jest niemal zawsze zasilana prądem stałym, w domowych kontaktach zaś płynie prąd zmienny. Zasilacz zamienia prąd zmienny na stały, umożliwiając poprawną pracę sprzętu. Potrafi się przy tym poważnie nagrzać, co w skrajnych przypadkach może być powodem uszkodzeń.

12 Chłodzenie służy do schładzania podzespołów komputera, które w wyniku pracy układy elektronicznego nagrzewają się do wysokich temperatur. Chłodzenie może być aktywne - czyli z wentylatorem oraz pasywne - rodzaj systemu chłodzenia komputera, który nie posiada żadnych części ruchomych takich, jak np. wentylator lub pompka wodna. Dzięki temu chłodzenie pasywne jest bezgłośne i nie męczy zanadto naszych strudzonych uszu.

13 Port magistrala USB USB 3.0

14 FIREWIRE

15 PS/2 (PORT KOMUNIKACYJNY) Przejściówka USB na PS/2

16 PORT RÓWNOLEGŁY LPT Port równoległy (ang.parallel Port) port w technice komputerowej, w którym dane są przesyłane jednocześnie kilkoma przewodami, z których każdy przenosi jeden bit informacji. Przeciwieństwem portu równoległego jest port szeregowy. W komputerach klasy PC używa się kilku rodzajów portów równoległych. Najbardziej znanym jest port o standardzie Centronics (LPT) przesyłający jednocześnie 8 bitów danych. Został on zaprojektowany do przesyłania danych między komputerem a drukarką. Innymi portami równoległymi są SCSI i ATA.

17 PORT SZEREGOWY COM Port szeregowy (ang. Serial Port) port komputerowy, przez który dane są przekazywane w formie jednego ciągu bitów. Port ten jest zwykle zaopatrzony w specjalny układ o nazwie UART, który tłumaczy ciągi bitów na bajty i na odwrót. Komputery klasy PC mają zwykle kilka portów szeregowych jeden lub dwa porty RS-232, dwa złącza PS/2 i kilka portów USB. Komputery przenośne są także często wyposażone w port podczerwieni. Porty szeregowe w komputerze wykorzystuje się zwykle do podłączania "strumieniowych" urządzeń zewnętrznych takich jak myszy, klawiatury, modemy, urządzenia pomiarowe. Ze względu na prostszą synchronizację niż w przypadku portu równoległego, porty szeregowe w praktyce osiągają większe przepustowości. Teoretyczna przepustowość portów równoległych jest większa, ponieważ nie istnieje ograniczenie ilości równolegle wykorzystywanych linii sygnałowych.

18 RJ - 45 RJ 45 typ złącza stosowany do podłączania modemów. Wtyczka jest podobna do 8P8C, ale posiada dodatkową wypustkę uniemożliwiającą włożenie jej do zwykłego gniazda. Wykorzystywane są piny 4. i 5. podłączenie linii oraz 7. i 8. rezystor umieszczony w gnieździe, sterujący mocą modemu. Występuje w dwóch wersjach RJ 45S pojedyncze gniazdo i RJ45M do ośmiu gniazd. Unormowane w Title 47 CFR 68 subpart F, jednak w 2001 odpowiedzialność za ten fragment została przeniesiona na organizację Administrative Council for Terminal Attachments (ACTA) i cała część F została z CFR wykreślona.

19 LPT Złącze sieciowe RJ-45 Wejście stereo karty dźwiękowej Wyjście stereo karty dźwiękowej Mysz komputerowa mikrofon klawiatura Port COM USB VGA

20 VGA D-SUB

21

22 DVI

23 ZŁĄCZE PODCZERWIENI

24 GAMEPORT

25 RJ-11

26 S-VIDEO

27 GNIAZDO OPTYCZNE SPDIF
