Zintegrowany system monitorowania procesów produkcji w oparciu o sieci światłowodowe na przykładzie Zakładu Górniczego Piekary

Transkrypt

1 Zintegrowany system monitorowania procesów produkcji w oparciu o sieci światłowodowe na przykładzie Zakładu Górniczego Piekary dr inż. Antoni Wojaczek 1, mgr inż. Marek Wituła 2, mgr inż. Mieczysław Timler 3 Politechnika Śląska Zakład Górniczy Piekary KW S.A. FIRMA TIMLER Zakład Elektrotechniki Budowlanej i Przemysłowej Szkoła Eksploatacji Podziemnej, Szczyrk 2006

2 Historia Firmy TIMLER Firma założona została w 1983 r. i po dzień dzisiejszy jest firmą rodzinną W latach 80-tych firma specjalizowała się w projektowaniu i wykonawstwie: instalacji z zakresu elektrotechniki budowlanej i przemysłowej sieci elektroenergetycznych WN, SN, nn, specjalistycznych sieci teletechnicznych w zakładach przemysłowych Po transformacji ustrojowej w roku 1989 Firma TIMLER rozpoczęła prace projektowe i wykonawcze z zakresu budowy linii teletechnicznych światłowodowych.

3 Transmisja technologiczna w Górnictwie 1 Odstawa Urobku automatyka odstawy np. APD, oczujnikowanie urządzenia napędowe (urządzenia łagodnego rozruchu) monitoring wizyjny przesypów 2 Transport maszyn, materiałów i ludzi komunikacja z obsługą transportu monitoring wizyjny 3 Zasilanie w energię elektryczną wizualizacja pracy, diagnostyka i sterowanie rozdzielniami 4 Odwadnianie monitoring wizyjny i zdalne sterowanie 5 Wentylacja monitoring pracy wentylatorów 6 Produkcja transmisja z urządzeń urabiających, zasilających itp.

4 Obecne sposoby transmisji i łączności w kopalniach tradycyjne linie telekomunikacyjne oparte na kablach stalowych i miedzianych, modemy o ograniczonej przepustowości, każda transmisja wymaga osobnych par w kablach telekomunikacyjnych (oraniczenia pojemności) tradycyjne linie telekomunikacyjne to obiekt podstawowy, w którym biegną rozmowy, systemy alarmowe, rozgłoszeniowe itp. Obecne sposoby transmisji są zawodne, komutowane, zależne od wielu parametrów oraz od stanu technicznego linii telekomunikacyjnych, narażonych na warunki środowiskowe i oddziaływanie urządzeń elektroenergetycznych. wymagają np. stosowania barier iskrobezpiecznych

5 Światowy postęp teletransmisji również w górnictwie obecnie obserwowany jest rozwój urządzeń górniczych rozumiany jako sterowanie maszynami i monitoring ich pracy, powoduje to wprowadzenie do pracy w kopalniach elektroniki i automatyki, a nowoczesne urządzenia wymagają odpowiednich parametrów transmisyjnych, odpowiednich linii transmisyjnych

6

7 Czas Zmienić Myślenie!!! Co zatem należy zrobić??? Budować system transmisji technologicznej

8 Światłowód jako medium transmisyjne Światłowód umożliwia: przesył informacji na duże odległości bez użycia wzmacniaczy, praktycznie nieograniczoną pojemność i prędkość transmisji (zasilanie elektryczne tylko w punktach końcowych przekształtnikowych), niepodatny jest na zakłócenia elektromagnetyczne, sygnały przesyłane w światłowodzie nie zakłócają się wzajemnie transmisja ciągła-nie komutowana, ogranicza ilość kabli po przez upakowywanie sygnałów. optoizolację-iskrobezpieczeństwo 1 Zastosowanie światłowodu umożliwia budowę rozległych systemów monitoringowych, 2 Integracja z istniejącymi systemami opartymi na tradycyjnych rozwiązaniach, 3 Integracja z siecią komputerową.

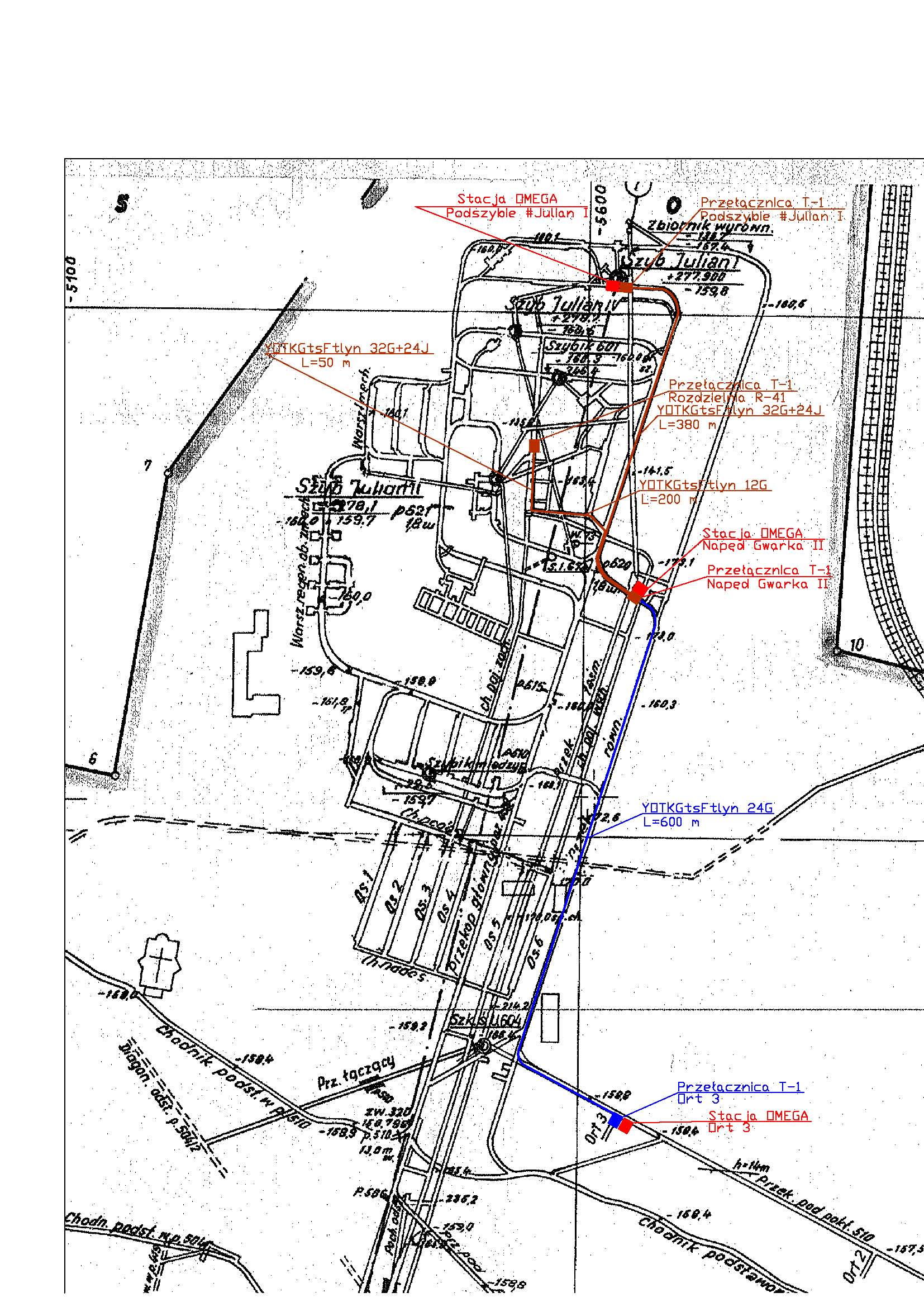

9 Światłowodowa transmisja w zakładzie górniczym

10 Koncepcja magistralnego systemu światłowodowego

11 Nadzór procesu technologicznego Co potrzebne jest do prawidłowego i wydajnego wykorzystania nowych technologii?? 1 transmisja technologiczna oparta na szkielecie światłowodowym 2 wyłonienie w służbach dyspozytorskich dyspozytora energomechanicznego 3 udostępnienie systemów technologicznych odpowiednim służbom 4 umożliwienie dyspozytorowi energomechanicznemu sterowanie urządzeniami dołowymi 5 udostępnienie systemów technologicznych zarówno na dole jak i na powierzchni kopalni

12 ZG Piekary - odstawa główna

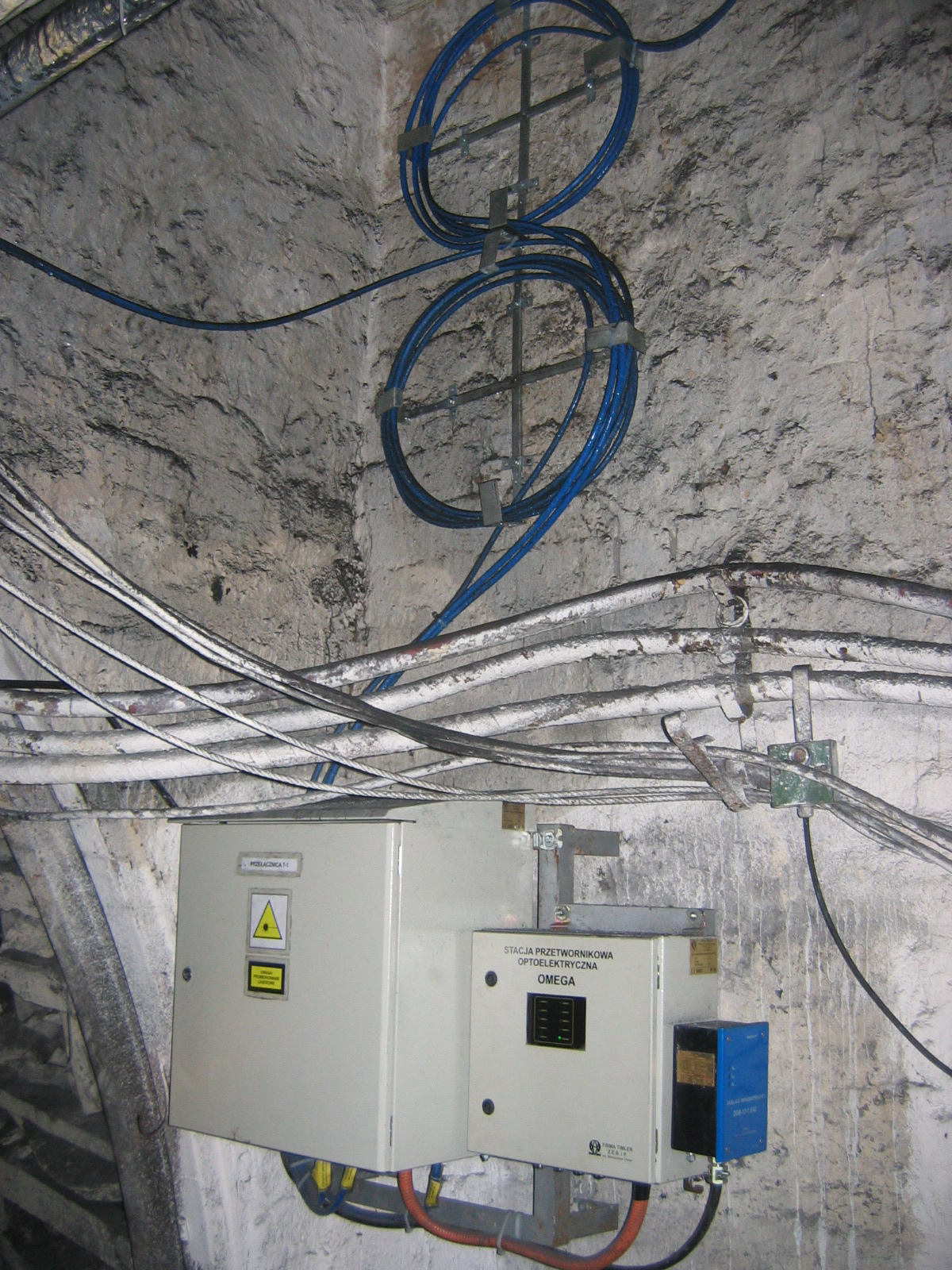

13 Odstawa główna i jej urządzenia Urządzenia włączone do transmisji światłowodowej - transmisji technologicznej System automatyki i sterowania przenośnikami Oczujnikowanie odstawy Kamery telewizji przemysłowej zlokalizowane na przesypach Oczujnikowanie zbiorników retencyjnych Monitoring pracy urządzeń łagodnego rozruchu Całość sterowania wraz z monitoringiem wizyjnym dostępna jest na powierzchni w dyspozytorni kopalnianej oraz w punktach, w których dostępna jest sieć komputerowa.

14 Odstawa główna i jej urządzenia

15 Odstawa główna i jej urządzenia

16

17

18 Podgląd VIDEO z przenośników taśmowych
