1 Oprogramowanie Systemów Pomiarowych Database Connectivity Dr inŝ. Sebastian Budzan Zakład Pomiarów i Systemów Sterowania

2 Tematyka Podstawy baz danych, Komunikacja, pojęcia: API, ODBC, DSN, Połączenie z bazą danych UDL, PROMPT, Pobieranie informacji o bazie danych tabele, kolumny, Tworzenie tabel w bazie danych: CREATE, DELETE, Dodawanie i pobieranie danych z tabel INSERT, SELECT, Polecenia SQL Zadanie do realizacji

3 Źródła informacji Database Connectivity Toolset User Manual. Najnowsze wersje sterowników, MySQL Manual. Pytania, poblemy

4 Wprowadzenie Baza danych = Zbiór informacji + Program Typowe rodzaje baz danych: bazy relacyjne bazy obiektowe bazy relacyjno-obiektowe temporalne bazy danych strumieniowe bazy danych Aplikacja LabView/SQL Interfejs sterownik Baza danych

5 Wprowadzenie Najczęstsze działania na bazie danych: Create Table (data definition, dd), Insert (data manipulation, dm), Select, Update (dm), Delete (dm).

6 Źródła baz danych API Application Programming Interface ODBC Open DataBase Connectivity DSN Data Source Name - DSN systemowe - DSN uŝytkownika - DSN plikowe Panel sterowania/ narzędzia administracyjne/ źródła danych ODBC.

7 Lokalizacja DC: All function Database

8 Podstawowa zasada otwarcie połączenia - wykonanie operacji - zamknięcie połączenia

9 Otwarcie połączenia Zamknięcie połączenia

10 Trzy metody połączenia ze źródłem bazy danych: 1. DSN ODBC określamy nazwę źródła, np. LabView. 2. UDL (Universal Data link ) Prompt wybieramy źródło oraz konfigurację połączenia. 3. UDL file podajemy pełną ścieŝkę do pliku *.udl

11 Przykłady połączeń DSN ODBC baza o nazwie: LabView Sprawdzić równieŝ dla losowej nazwy

12 Przykłady połączeń UDL Prompt

13 Przykłady połączeń UDL Prompt

14 Przykłady połączeń UDL File podajemy pełną ścieŝkę do pliku C:\Program Files\National Instruments\LabVIEW 7.1\examples\database\LabVIEW.udl

15 Przykłady połączeń Przedstawić wszystkie metody połączenia na jednym diagramie (case)

16 Na początek: odczytywanie danych o bazie

17 Przykład 1 odczytanie informacji o tabelach - proste - wprowadź nazwę bazy - otwórz połączenie - pobierz nazwy tabel - pętla for loop - build array - shift register - wyświetl nazwy tabel, - zamknij połączenie

18

19 Przykład 1 odczytanie informacji o tabelach - proste

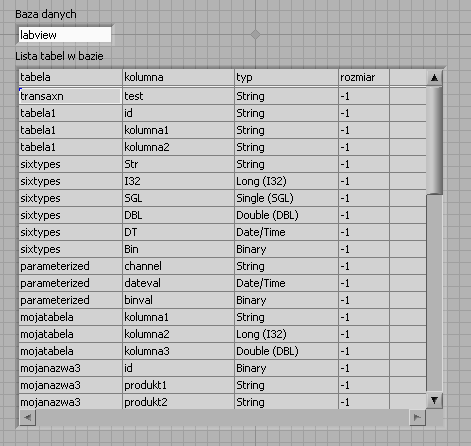

20 Przykład 2 odczytanie informacji o tabelach - pełne

21 Przykład 2 odczytanie informacji o tabelach - pełne For loop Odczytanie tabel Unbundle by name For loop Odczytanie kolumn Constant array + string constant Format into string

22 Przykład 2 odczytanie informacji o tabelach - pełne Build array Array

23 Przykład 3 odczytanie informacji o tabelach wersja pełna poprawiona

24 Przykład 3 odczytanie informacji o tabelach wersja pełna poprawiona

25 Przykład 3 odczytanie informacji o tabelach wersja pełna poprawiona Empty String Pierwsze wykonanie pętli Wszystkie kolejne

26 Przykład 3 odczytanie informacji o tabelach wersja pełna poprawiona

27 Tabela tworzenie

28 Tabela tworzenie Jak utworzyć tablice informacji o kolumnach? Tablica Klaster

29 Tabela tworzenie, przykład Diagram znajduje się na następnej stronie

30 Tabela tworzenie, przykład Diagram

31 Tabela usuwanie Front panel Diagram

32 Tabela dodawanie rekordu. Polecenie: INSERT - bloczek

33 Tabela dodawanie rekordu. Polecenie: INSERT - bloczek Klaster Definicja kolumn Bundle WaŜne: Przy dodawaniu rekordów metodą INSERT pierwszy wiersz definiuje rozmiary zmiennych. Porównać z CREATE TABLE

34 Bundle Klaster

35 Tabela dodawanie rekordu. Polecenie: INSERT zapytanie SQL

36 Tabela dodawanie rekordu. Polecenie: INSERT zapytanie SQL

37 Tabela dodawanie rekordu. Polecenie: INSERT zapytanie SQL

38 Polecenie: SELECT

39 Polecenie: SELECT

40 Polecenie: SELECT

41 Zadanie do samodzielnego wykonania Rejestracja sygnału sinusoidalnego.

42
