1 Kurs interaktywnej komunikacji wizualnej NARZĘDZIA WIZUALIZACJI Andrzej Łachwa 3 4/8

2 Zobacz film: a_visualization.html

3 Zwykłe działanie programu z danymi przechowywanymi w bazie danych polega na komunikowaniu się programu z serwerem bazodanowym. program program baza baza program baza baza baza program

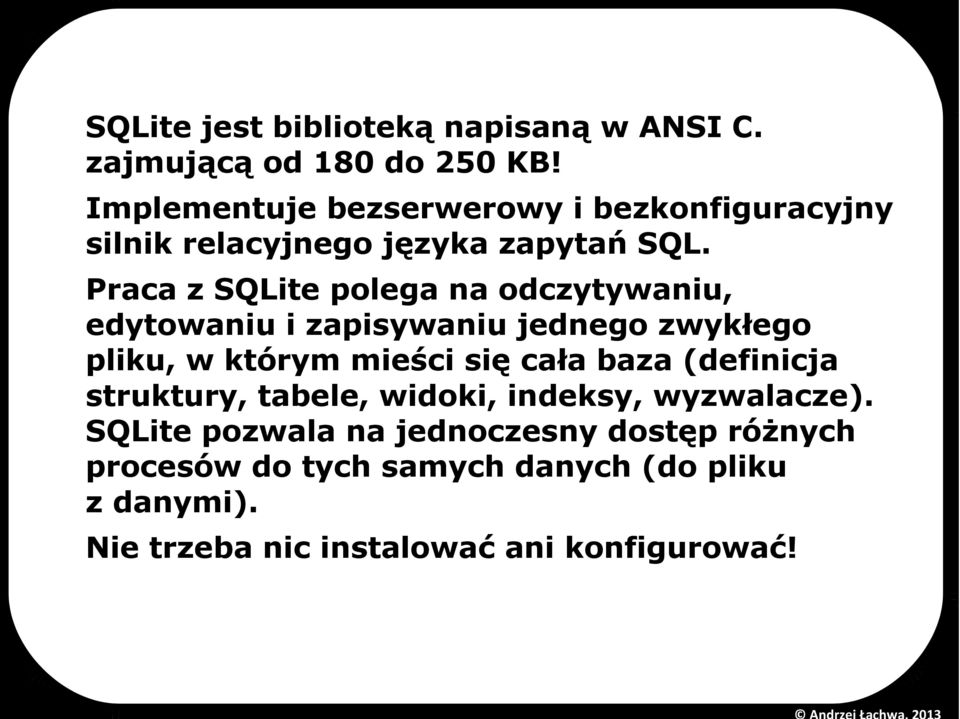

4 SQLite jest biblioteką napisaną w ANSI C. zajmującą od 180 do 250 KB! Implementuje bezserwerowy i bezkonfiguracyjny silnik relacyjnego języka zapytań SQL. Praca z SQLite polega na odczytywaniu, edytowaniu i zapisywaniu jednego zwykłego pliku, w którym mieści się cała baza (definicja struktury, tabele, widoki, indeksy, wyzwalacze). SQLite pozwala na jednoczesny dostęp różnych procesów do tych samych danych (do pliku z danymi). Nie trzeba nic instalować ani konfigurować!

5 SQLite działa na różnych platformach: Linux, MacOSX, Win32, Win64, OS/2 i in. Przenoszenie z systemu 32-bitowego na 64- bitowy polega na skopiowaniu pliku z bazą! Potrzebne mu zasoby pamięci operacyjnej są niewielkie (dlatego spotykamy go w aplikacjach na telefony, palmtopy, odtwarzacze mp3, mp4). Dostęp do bazy SQLite'a można uzyskać z wielu języków programowania: Ruby, Python, C/C++, Tcl, PHP, Java, Perl Z SQLite korzystają m.in: iphone, ipod, Symbian, Avast!, Antivir, SunSolaris, Mozilla Firefox, Google, Philips, Adobe, Apple. Możliwy import plików.csv

6 SQLite jest wygodnym motorem bazodanowym: - dla aplikacji desktopowych, które korzystają ze złożonych strukturalnie danych przechowywanych na dysku (dane te można wpakować do bazy SQLite i przechowywać jako pojedynczy plik). - dla aplikacji na telefony komórkowe, tablety czy netbooki, - dla stron internetowych o małym bądź średnim natężeniu ruchu, - dla programów, które sortują i filtrują duże ilości złożonych danych (operacje te lepiej wykonać przez motor SQLite dla bazy załadowanej do pamięci operacyjnej), - do testowania prototypów aplikacji, i wielu innych zastosowań.

7 Narzędzia do zarządzania bazami: - SQLite Manager - dodatek przeglądarki Mozilla Firefox - SQLite Database Browser, narzędzie graficzne - sqlite3, narzędzie znakowe

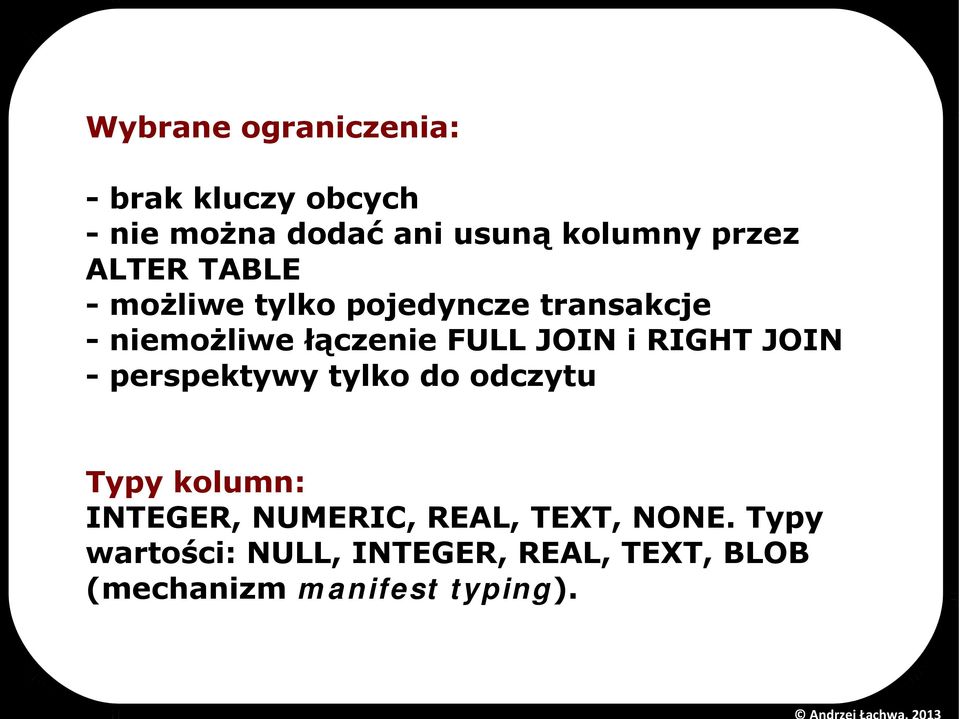

8 Wybrane ograniczenia: - brak kluczy obcych - nie można dodać ani usuną kolumny przez ALTER TABLE - możliwe tylko pojedyncze transakcje - niemożliwe łączenie FULL JOIN i RIGHT JOIN - perspektywy tylko do odczytu Typy kolumn: INTEGER, NUMERIC, REAL, TEXT, NONE. Typy wartości: NULL, INTEGER, REAL, TEXT, BLOB (mechanizm manifest typing).

9 Źródła

10 INSTALAJCA w systemie WINDOWS Pobieramy pliki: sqlite-dll-win32-x sqlite-shell-win32-x sqlite-doc ze strony SQLite jest rozpowszechniany na licencji public domain.

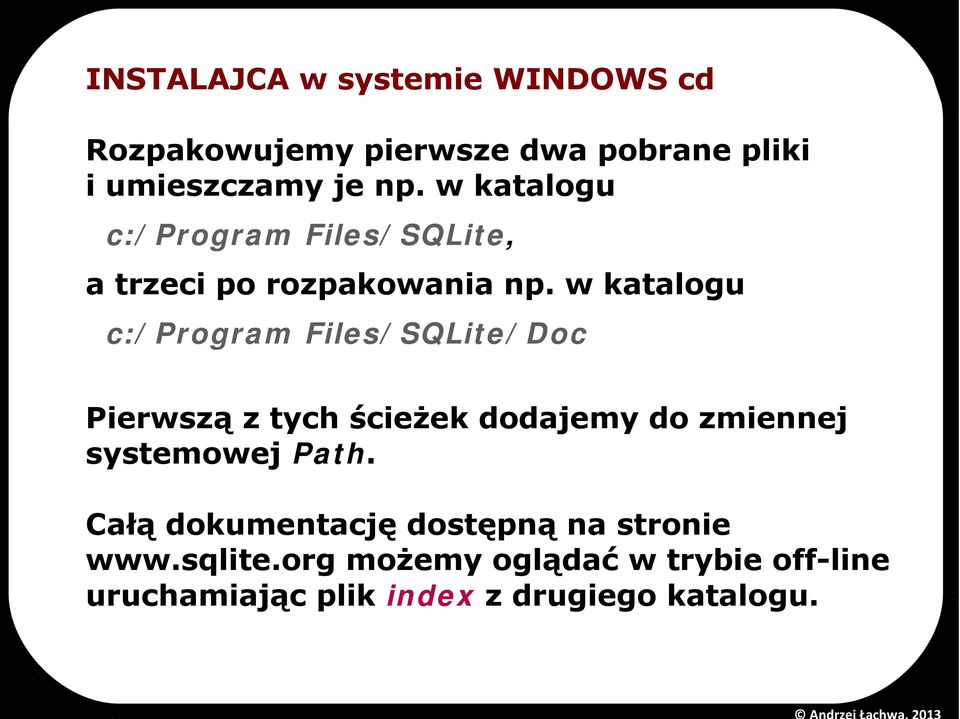

11 INSTALAJCA w systemie WINDOWS cd Rozpakowujemy pierwsze dwa pobrane pliki i umieszczamy je np. w katalogu c:/program Files/SQLite, a trzeci po rozpakowania np. w katalogu c:/program Files/SQLite/Doc Pierwszą z tych ścieżek dodajemy do zmiennej systemowej Path. Całą dokumentację dostępną na stronie możemy oglądać w trybie off-line uruchamiając plik index z drugiego katalogu.

12 URUCHOMIENIE w systemie WINDOWS W wierszu poleceń lub w konsoli interpretera poleceń cmd wpisujemy: e: (ewentualna zmiana dysku) cd temp (wybór katalogu z plikami) sqlite3 world.db (uruchomienie shella) Od tego momentu prompt w konsoli przyjmuje postać: sqlite> i możemy wykonywać polecenia konsoli Sqlite'a na bazie o nazwie world (zapamiętanej w pliku world.db w katalogu e:/temp).

13 URUCHOMIENIE w systemie WINDOWS, cd Dwa polecenia należy zapamiętać:.help.quit Pierwsze wypisuje polecenia powłoki, drugie pozwala na zamknięcie programu. Należy zapoznać się z krótką dokumentacją

14 PRZYKŁAD UŻYCIA SQLite'a Wczytujemy przygotowany wcześniej plik z poleceniami języka SQL umieszczony w naszym katalogu e:/temp:.read world1.txt Jest to baza danych pobrana w 2005 ze strony i używana do nauczania języka SQL. Wersja dla serwera MySQL ma u nas nazwę world.111, a wersja dla SQLite'a nazwę world1.txt.

15 PRZYKŁAD UŻYCIA SQLite'a cd Sprawdzamy, jakie tabele zostały zdefiniowane w naszej nowej bazie:.tables Następnie oglądamy zawartość tych tabel: select * from city limit 5; select * from country limit 5; select * from countrylanguage limit 5;

16 PRZYKŁAD UŻYCIA SQLite'a cd.help definiujemy:.header ON i powtarzamy: select * from city limit 5;

17 PRZYKŁAD UŻYCIA SQLite'a cd.help definiujemy:.width mode column i powtarzamy: select * from city limit 5;

18 PRZYKŁAD UŻYCIA SQLite'a cd.help A teraz coś bardziej złożonego:.width select Country.name CountryName, City.name CityName from City, Country where Code=CountryCode and Capital=id and Continent="Europe";

19 KOŃCZYMY PRACĘ z SQLite'em.quit i ewentualnie zamykamy konsolę cmd.

20 Po co używać baz danych? Nad złożonymi danymi łatwiej zapanować, gdy nada im się strukturę relacyjnej bazy danych. Złożone strukturalnie dane łatwiej aktualizować, gdy są przechowywane w bazie danych. Język SQL jest powszechnie stosowanym językiem dostępu do danych, łatwym i wygodnym w użyciu w niemal wszystkich językach programowania.

21 Studium przypadku KOMUNIKACJA AUTOBUSOWA

22

23 DIAGRAM ZWIĄZKÓW ENCJI

24 SCHEMAT BAZY DANYCH KOMUNIKACJI AUTOBUSOWEJ

25 SKRYPT DEFINIUJACY BAZĘ (fragment) CREATE TABLE Kurs ( KodKur SMALLINT AUTO_INCREMENT, KodTr VARCHAR(10), Dzien DATE, Godzina TIME, KierID SMALLINT, AutoID SMALLINT, PRIMARY KEY (KodKur) );

26 SKRYPT WYPEŁNIAJĄCY BAZĘ (fragment) INSERT INTO Kurs (KodTr, Dzien, Godzina, KierID, AutoID) VALUES ('KR-WA',DATE_ADD(' ', INTERVAL FLOOR(250*RAND()) DAY), MAKETIME(24*RAND(), 60*RAND(), 00), FLOOR(10*RAND())+1, FLOOR(10*RAND())+1), ('WA-KR',DATE_ADD(' ', INTERVAL FLOOR(250*RAND()) DAY), MAKETIME(24*RAND(), 60*RAND(), 00), FLOOR(10*RAND())+1, FLOOR(10*RAND())+1),

27 SQL język relacyjnych baz danych 1. Projekt struktury danych 2. Tworzenie tabel 3. Kwerendy proste 4. Filtrowanie i porządkowanie 5. Grupowanie 6. Kwerendy złożone 7. Skrypty
