ULX-D to profesjonalne rozwiązanie dla najbardziej wymagających instalacji.

Transkrypt

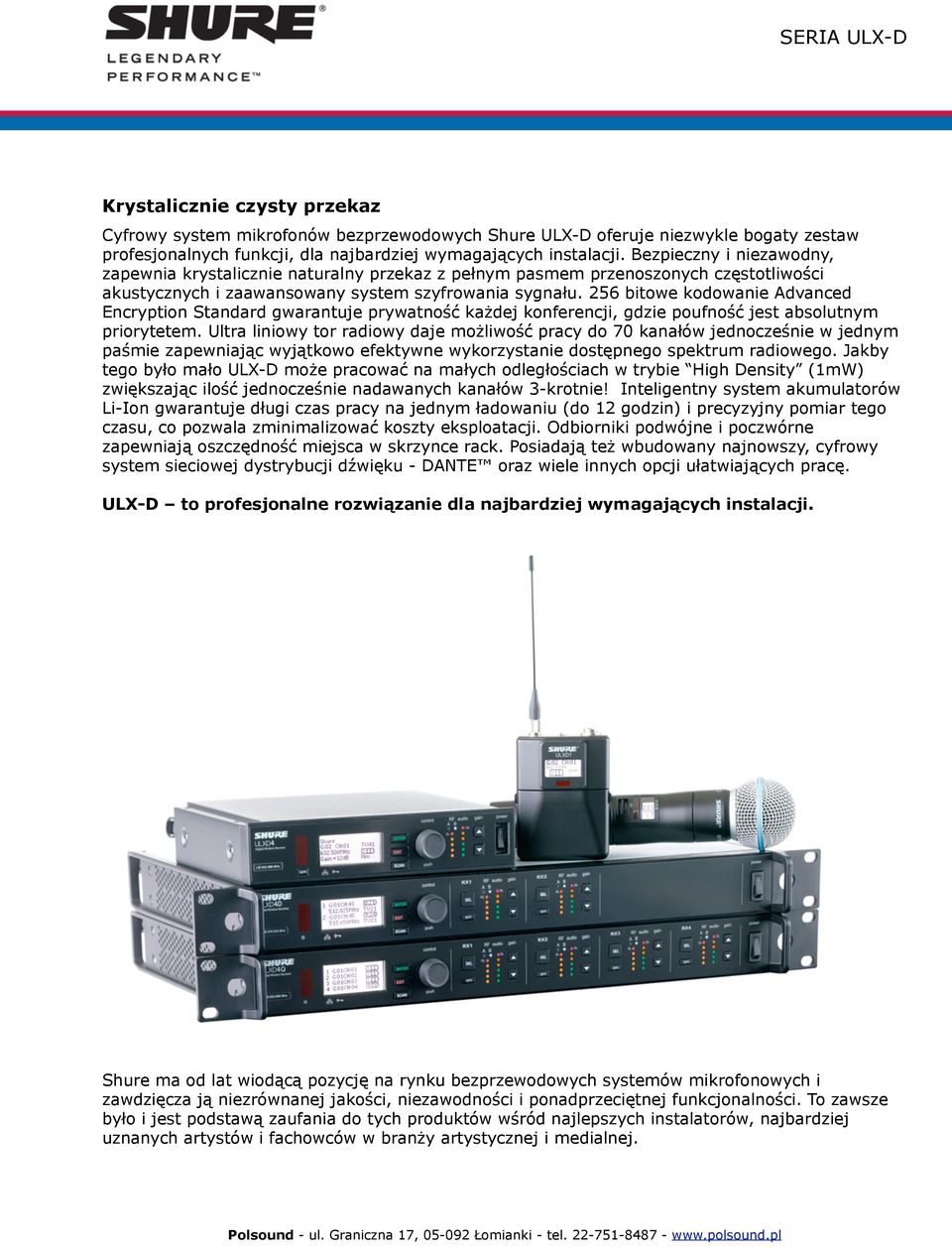

1 Krystalicznie czysty przekaz Cyfrowy system mikrofonów bezprzewodowych Shure ULX-D oferuje niezwykle bogaty zestaw profesjonalnych funkcji, dla najbardziej wymagających instalacji. Bezpieczny i niezawodny, zapewnia krystalicznie naturalny przekaz z pełnym pasmem przenoszonych częstotliwości akustycznych i zaawansowany system szyfrowania sygnału. 256 bitowe kodowanie Advanced Encryption Standard gwarantuje prywatność każdej konferencji, gdzie poufność jest absolutnym priorytetem. Ultra liniowy tor radiowy daje możliwość pracy do 70 kanałów jednocześnie w jednym paśmie zapewniając wyjątkowo efektywne wykorzystanie dostępnego spektrum radiowego. Jakby tego było mało ULX-D może pracować na małych odległościach w trybie High Density (1mW) zwiększając ilość jednocześnie nadawanych kanałów 3-krotnie! Inteligentny system akumulatorów Li-Ion gwarantuje długi czas pracy na jednym ładowaniu (do 12 godzin) i precyzyjny pomiar tego czasu, co pozwala zminimalizować koszty eksploatacji. Odbiorniki podwójne i poczwórne zapewniają oszczędność miejsca w skrzynce rack. Posiadają też wbudowany najnowszy, cyfrowy system sieciowej dystrybucji dźwięku - DANTE oraz wiele innych opcji ułatwiających pracę. ULX-D to profesjonalne rozwiązanie dla najbardziej wymagających instalacji. Shure ma od lat wiodącą pozycję na rynku bezprzewodowych systemów mikrofonowych i zawdzięcza ją niezrównanej jakości, niezawodności i ponadprzeciętnej funkcjonalności. To zawsze było i jest podstawą zaufania do tych produktów wśród najlepszych instalatorów, najbardziej uznanych artystów i fachowców w branży artystycznej i medialnej.

2 WŁAŚCIWOŚCI SYSTEMU ULX-D TRANSPARENTNY 24 BIT OWY DŹWIĘK CYFROWY Cyfrowe przetwarzanie dźwięku 24-bit / 48 khz dostarcza niesamowicie wyraźne i dokładne odwzorowanie sygnału źródłowego. ULX-D oferuje pełny zakres częstotliwości, z płaską charakterystyką, zapewniając doskonałe przenoszenie niskich tonów i wartości szczytowych dźwięku. EFEKTYWNE WYKORZYSTANIE WIDMA RADIOWEGO I STABILNOŚĆ SYGNAŁU Wysoka stabilność sygnału bez zniekształceń dźwięku rozciąga się w pełnym zakresie zasięgu do 100m przy użyciu dostarczonych, standardowych anten. Możliwość jednoczesnego użycia 17 aktywnych nadajników na 8 MHz i aż do 70 kompatybilnych kanałów na jednym paśmie ULX-D (72 MHz) zapewnia wysoką efektywność wykorzystania widma radiowego. Tryb High Density! ZAAWANSOWANE ZARZĄDZANIE ENERGIĄ System nowoczesnego zasilania nadajników wyznacza nowe standardy dla monitorowania w czasie rzeczywistym i zarządzania cyklem życia akumulatorów. Litowo-jonowy akumulator zapewnia do 12 godzin pracy na jednym ładowaniu, wyświetlając żywotność baterii w godzinach i minutach z dokładnością do 15 minut. ZAAWANSOWANE SZYFROWANIE INTELIGENTNE SKANOWANIE WIRELESS WORKBENCH bit Advanced Encryption Standard gwarantuje całkowitą prywatność - dla wszystkich instalacji, gdzie bezpieczna transmisja jest absolutnym priorytetem. Nowy, unikatowy klucz szyfrujący jest generowany za każdym razem gdy funkcja szyfrowania jest włączona. Inteligentne skanowanie automatycznie wyszukuje i przypisuje najczystsze, wolne częstotliwości do pracy. Układ detekcji zakłóceń natychmiast informuje o zagrożeniu dla prawidłowej pracy urządzenia. Program WWB6 oferuje wszechstronną platformę do zarządzania wszystkimi elementami złożonego systemu bezprzewodowego. Połączenie w sieci Ethernet pozwala na usprawnienie instalacji dla wielu odbiorników bezprzewodowych, koordynację częstotliwości przez Axient Spectrum Manager i sterowanie w systemach AMX i Crestron.

3 Nadajniki ULXD1 - ULXD2 Ponad 120 db zakresu dynamiki (130 db Dante) Przełączana moc nadawania 1, 10, i 20 mw 11 godzin pracy na dwóch bateriach alkalicznych AA, ponad 11 godzin pracy na akumulatorze Shure SB m zasięgu pracy Solidna aluminiowa konstrukcja obudowy Synchronizacja z odbiornikiem w podczerwieni Podświetlany wyświetlacz Blokada zasilania i zmiany częstotliwości Szeroki wybór mikrofonów i przetworników firmy Shure w tym legendarne SM58, Beta58 i KSM9 ULXD4 - Odbiornik pojedynczy Całkowicie płaskie pasmo przenoszenia 20Hz - 20kHz Układ detekcji interferencji radiowej natychmiast pokazuje zakłócenie częstotliwości roboczej nadajnika Inteligentne skanowanie automatycznie wyszukuje wolne częstotliwości i przesyła je do nadajników w podczerwieni Klawisze wzmocnienia czułości mikrofonów (Gain) na przednim panelu odbiornika pozwalają na regulację w zakresie 60 db Wskaźniki poziomu Audio i RF typu LED Zestaw do montażu odbiornika w rack u łącznie z wyprowadzeniem anten z przodu Anteny 1/2 falowe Intuicyjne menu odbiornika na panelu LCD Kompatybilny z funkcją koordynacji częstotliwości z Axient Spectrum Manager Stalowa obudowa Opcje blokowania funkcji panela przedniego

4 ULXD4D i ULXD4Q - Odbiornik podwójny i poczwórny Całkowicie płaskie pasmo przenoszenia 20Hz - 20kHz z dynamiką 120 db (130 db przy Dante) Układ detekcji interferencji radiowej natychmiast pokazuje zakłócenie częstotliwości roboczej nadajnika Inteligentne skanowanie automatycznie wyszukuje wolne częstotliwości i przesyła je do nadajników w podczerwieni Klawisze wzmocnienia czułości mikrofonów (Gain) na przednim panelu odbiornika pozwalają na regulację w zakresie 60 db eliminując potrzebę regulacji czułości na nadajniku Wskaźniki poziomu Audio i RF typu LED Stalowo/aluminiowa obudowa odbiornika typu rack 1U łącznie z wyprowadzeniem anten z przodu Anteny 1/2 falowe Intuicyjne menu odbiornika na panelu LCD Kompatybilny z funkcją koordynacji częstotliwości z Axient Spectrum Manager Opcje blokowania funkcji panela przedniego Dodatkowe właściwości odbiornika podwójnego i poczwórnego: Wbudowany zasilacz sieciowy Wbudowany dystrybutor antenowy. Złącza kaskadowe pozwalają na przyłączenie dodatkowego odbiornika. 4, 6 lub 8 kanałów w zabudowie typu rack o wysokości do 2U! Mikser Audio z odbiorników. Zsumowany sygnał obecny na wybranych lub wszystkich wyjściach. Podwójne gniazda Ethernet do łączenia odbiorników w sieć kontroli i monitorowania WWB6 lub/i do dystrybucji sygnałów z odbiorników w cyfrowym standardzie sieciowym DANTE Tryb Bodypack Frequency Diversity pozwalający na sumowaniu sygnałów z dwóch nadajników przypinanych z automatycznym przełączaniem audio w razie wystąpienia zakłóceń radiowych Odbiornik podwójny ULXD4D Odbiornik poczwórny ULXD4Q

5 Specyfikacja Systemu ULX-D Zakres regulacji czułości systemu (na odbiorniku) Poziom wyjściowy Port sieciowy db co 1 db Jack 6.35 mm: +12 dbv XLR: LINE = +18 dbv, MIC = -12 dbv Ethernet 10/100 Mbps W systemie ULX-D zastosowano zaawansowane akumulatory litowo-jonowe SB900 o wysokiej wydajności, do zasilania nadajników. Zapewniają do 12 godzin pracy i zero efektu pamięciowego. Są trwałą, wydajną i niezawodną alternatywą dla jednorazowych baterii. Dostepne są ładowarki podwójne SBC200, stacja dla 8 ogniw SBC800 i ładowarka modułowa (do stacji AXT900). Adresowanie sieciowe Zakres pracy radiowej Zasięg roboczy Częstotliwości strojone ze skokiem Tłumienie odbić lustrzanych DHCP lub ustawiany adres IP MHz, w pasmach o szerokości od 60 do 72MHz >100 m Uwaga: Rzeczywisty zasięg zależy od pochłaniania sygnału radiowego, odbić i zakłóceń 25 khz > 70 db, typowo SB900 Czułość odbiornika -98 dbm przy 10 5 BER SBC200 Latencja Pasmo przenoszenia dźwięku Zakres Dynamiki Audio +10 Całkowite zniekształcenia harmoniczne poziom wejściowy 12 dbfs, +10 Zakres temperatur roboczych Zakres temperatur przechowywania < 2,9 ms (3,1 ms w trybie high density) ULXD1: 20 Hz 20 khz (±1 db) ULXD2: 30 Hz 20 khz (±1 db) Uwaga: Zależne od przetwornika mikrofonu >120 db, A-ważone, (analog) >130 db (Dante cyfrowe) < 0.1% -18 C do 50 C Uwaga: Charakterystyka baterii może ograniczyć ten zakres -29 C do 74 C Uwaga: Charakterystyka baterii może ograniczyć ten zakres SBC800 CECHY AKUMULATORÓW: Zaawansowana, inteligentna litowojonowa chemia Nadajniki i odbiorniki wyświetlają pozostały czas pracy akumulatora w godzinach i minutach z dokładnością do 15 minut Pełne ładowanie w ciągu trzech godzin i 50% naładowania w ciągu jednej godziny Diody LED pokazują status ładowania dla każdej baterii Kompatybilność z nadajnikami ULX-D, odbiornikami PSM900 i PSM1000 i odbiornikiem przenośnym UR5

6 Specyfikacja Techniczna Nadajniki - ULXD1 i ULXD2 Zakres częstotliwości radiowych: UHF MHz w wybranych pasmach o szerokości od 60MHz do 72MHz Typ modulacji radiowej: specjalistyczna transmisja sygnału cyfrowego bez kompandera Szyfrowany sygnał radiowy w certyfikowanym standardzie AES 256 bitowym Pasmo przenoszenia dźwięku toru radiowego nadajnika: Nadajniki do ręki ULXD2: 30Hz - 20kHz (+/- 1dB), <0,1%THD (ograniczone rzeczywistym pasmem przenoszenia wkładki mikrofonowej) Nadajnik przypinany ULXD1: 20Hz - 20kHz (+/- 1dB), <0,1%THD Zakres dynamiki: >120dB (A-ważone), >130dB na wyjściu Dante odbiornika Regulowana czułość wejściowa w zakresie 21dB (co 3 db) + 60 db regulacji na odbiorniku Przełączana moc radiowa: 1mW, 10mW i 20mW (dostępność zależna od regulacji regionalnych) Do 70 równocześnie pracujących nadajników w pojedynczym paśmie pracy zestawu (tryb standard) Ponad 400 równocześnie pracujących nadajników w pojedynczym paśmie pracy zestawu (tryb Hi Density) Liczba przełączanych częstotliwości nośnych w paśmie pracy zestawu: (w zależności od pasma) Zasięg pracy nadajnika w optymalnych warunkach: więcej niż 100 m (30m w trybie Hi Density) Złącze wejściowe w ULXD1: konektor 4 bolcowy (Switchcraft TA4M) Zasilanie: Specjalne akumulatory wymienne Shure SB900, litowo-jonowe (bez efektu pamięciowego) do 12 godzin pracy na pełnym naładowaniu (przy mocy RF 1mW i 10mW) 2 baterie alkaliczne typu AA (LR6) do 11 godzin pracy (przy mocy RF 1mW i 10mW) Wskaźnik czasu pracy: Podawany w godzinach i minutach z dokładnością do 15 minut dla dedykowanych akumulatorów Li-Ion (SB900), słupkowy (5 segmentowy) dla baterii alkalicznych Podświetlany wyświetlacz matrycowy Synchronizacja parametrów nadajnika z odbiornikiem w podczerwieni Metalowa obudowa Dostępne, wymienne przetworniki dla nadajników do ręki ULXD2: SM58 - dynamiczny, kardioidalny o kształtowanej charakterystyce do mowy i śpiewu - 50Hz-15kHz SM86 - pojemnościowy, kardioidalny o kształtowanej charakterystyce do mowy i śpiewu - 50Hz-18kHz SM87A- pojemnościowy, superkardioidalny o kształtowanej charakterystyce do śpiewu - 50Hz-18kHz Beta58A - dynamiczny, superkardioidalny o kształtowanej charakterystyce do mowy i śpiewu - 50Hz-16kHz Beta87A- pojemnościowy, superkardioidalny o kształtowanej charakterystyce do śpiewu - 50Hz-20kHz Beta87C- pojemnościowy, kardioidalny o kształtowanej charakterystyce do śpiewu - 50Hz-20kHz KSM9 - pojemnościowy, dwumembranowy o przełączanej charakterystyce kierunkowej (kardioida/ superkardioida) o specjalnie kształtowanej charakterystyce do śpiewu - 50Hz-20kHz KSM9HS - pojemnościowy, dwumembranowy o przełączanej charakterystyce kierunkowej (subkardioida/hiperkardioida) o specjalnie kształtowanej charakterystyce do śpiewu - 50Hz-20kHz Nadajnik ULXD2/KSM9

7 Odbiorniki - ULXD4, ULXD4D i ULXD4Q Zakres częstotliwości radiowych: UHF MHz w wybranych pasmach o szerokości od 60MHz do 72MHz Typ modulacji radiowej: specjalistyczna transmisja sygnału cyfrowego bez kompandera Szyfrowany sygnał radiowy w certyfikowanym standardzie AES 256 bitowym Pasmo przenoszenia dźwięku 20Hz - 20kHz (+/- 1dB), <0,1%THD Zakres dynamiki: >120dB (A-ważone) wyjścia analogowe (wszystkie wersje), >130dB na wyjściu cyfrowym Dante odbiornika (tylko w wersjach podwójnych ULXD4D i poczwórnych ULXD4Q) Zdalnie regulowana czułość wejściowa nadajników na odbiorniku w zakresie db co 1 db Liczba przełączanych częstotliwości nośnych w paśmie pracy zestawu: (w zależności od pasma) Automatyczne rozpoznawanie zakłóceń radiowych na częstotliwości wykorzystywanej przez nadajnik Odłączane anteny półfalowe (w zestawie). Wbudowany dystrybutor antenowy w odbiornikach podwójnych i poczwórnych (ULXD4D i ULXD4Q) Mierniki drabinkowe LED poziomu sygnału radiowego i poziomu sygnału dźwięku dla każdego kanału Podświetlany wyświetlacz matrycowy LCD pokazujący: częstotliwość pracy, grupę i kanał TV, czułość wejściową nadajnika, poziom radiowy nadajnika, wskaźnik czasu pracy nadajników: podawany w godzinach i minutach z dokładnością do 15 minut dla dedykowanych akumulatorów Li-Ion (SB900), słupkowy (5 segmentowy) dla baterii alkalicznych oraz cały szereg informacji systemowych w rozbudowanym menu sterowanym przyciskami Synchronizacja parametrów nadajnika z odbiornikiem w podczerwieni Podwójne gniazda przyłączy sieciowych Ethernet (10/100/1000 Mbps) do kompleksowego zarządzania systemem za pomocą programu Shure Wireless Work Bench 6 (dostępny bezpłatnie na platformy Mac OSX i PC Windows) oferujący m.in. profesjonalny dobór częstotliwości radiowych i zdalne monitorowanie kluczowych parametrów nadajników. Wbudowany skaner częstotliwości radiowych i przydział wolnych od zakłóceń kanałów Możliwość współpracy z systemem AXIENT AXT600 Spectrum Manager oferujący precyzyjne skanowanie częstotliwości radiowych i zarządzanie spektrum radiowym Złącza wyjściowe: ULXD4 - symetryczne XLR z przełącznikiem poziomu liniowego lub mikrofonowego, niesymetryczne Jack 1/4 do podłączenie do wzmacniaczy gitarowych itp. ULXD4D i ULXD4Q - indywidualne dla każdego kanału symetryczne XLR z przełącznikiem poziomu liniowego lub mikrofonowego, sieciowe Ethernet 1 Gbps do wyjść cyfrowych w wielokanałowym formacie Dante Złącza antenowe: 2x BNC 50 Ohm (w wersji podwójnej ULXD4D i poczwórnej ULXD4Q dodatkowe 2x BNC 50 Ohm do dystrybucji sygnału antenowego do kolejnego odbiornika) Obudowa: ULXD4 - Metalowa obudowa o wysokości 1U (rack 19 ) o szerokości półrackowej z osprzętem do montażu pojedynczego i podwójnego ULXD4D i ULXD4Q - Metalowa obudowa o wysokości 1U (rack 19 ) Zasilanie: ULXD4 - zewnętrzny zasilacz sieciowy, ULXD4D i ULXD4Q - wbudowany zasilacz sieciowy o zmiennym napięciu pracującym w zakresie od 100V do 240V
