1 Aparatura laboratorium pomiarowego PPOM 2011 Zasady bezpiecznejpracy w laboratorium Symboleostrzegawcze Schemat zasilania stanowisk laboratoryjnych Protokółpomiarowy Wyposażeniestanowiska pomiarowego Zasilacz stabilizowany Parametry zasilacza stabilizowanego Współczynnikistabilizacji Generator funkcyjny Złącze BNC Kabel koncentryczny Parametry generatora funkcyjnego Charakterystyki obciążeniaźródeł sygnałów Przyrząd uniwersalny MX Parametry zasilaczy Opornik dekadowy

2 Zasady bezpiecznej pracy w laboratorium 1. Większość przyrządów pomiarowych posiada metalowe obudowy, które powinny być uziemione przez bolec gniazda zasilania. Sprawdź, czy w zasilaniu sieciowym stanowiska pomiarowego zainstalowano takie uziemienia. W żadnym przypadku nie włączaj przyrządów do instalacji bez uziemień. 2. Zachowaj szczególną ostrożność przy pracy z urządzeniami, w których mogą występować wysokie napięcia (np. w oscyloskopach, monitorach). Nie przeprowadzaj żadnych manipulacji przy włączonym zasilaniu i zdjętej obudowie. 3. Przestrzegaj dobrej praktyki, polegającej na wykonaniu połączeń w układzie przed włączeniem zasilania. PPOM W4 2 Zasady bezpiecznej pracy 4. Zwróć uwagę, że groźne(dla korzystającego z przyrządu, jak i dla badanych układów) napięcia mogą utrzymywać się jeszcze przez dłuższy czas po wyłączeniu zasilania. 5. Sprawdzaj, czy kable zasilania i przewody w układzie mają nieuszkodzoną izolację, a wtyczki i zaciski zapewniają pewny kontakt. 6. Przy pomiarach stwarzających nawet minimalne niebezpieczeństwo zawsze korzystaj z pomocy drugiej osoby. 7. Przed przystąpieniem do pomiarów zapoznaj się z instrukcją urządzenia, które masz zamiar stosować (nawet jeśli wydaje Ci się, że znasz już ten przyrząd doskonale). PPOM W4 3 Zasady bezpiecznej pracy 8. Chroń przyrządy pomiarowe przed uszkodzeniem w wyniku nieprzemyślanych operacji nie każde urządzenie w laboratorium jest głupco-odporne. Zmniejsz (a najlepiej ustaw na minimum) czułośćprzyrządu przed włączeniem układu pomiarowego. Gdy doprowadzasz sygnałmierzony do wejścia przyrządu,dołącz w pierwszej kolejności doprowadzenie masy (zacisk niskiego potencjału). Chroń przyrządyprzed uszkodzeniemmechanicznym(uderzenia, wstrząsy, upadki). Nie dopuszczajdo nadmiernego nagrzewania aparatury (np. w wyniku ustawiania przyrządów jeden na drugim). PPOM W4 4

3 Zasady bezpiecznej pracy Pamietaj,że wiele przyrządówźle znosi oddziaływaniesilnych pól magnetycznych(z magnesów, transformatorów sieciowych itp.), promieni słonecznych i innych narażeń środowiskowych. 9. Zwracaj uwagę na oznaczenia i symbole umieszczone na obudowie i w polu odczytowym przyrzadów. W razie wątpliwości sięgnij do instrukcji obsługi. 10. Nie wahaj się zwracać o pomoc do prowadzącego zajęcia lub pracowników obsługi technicznej. Nie staraj się ukrywać ( prawdziwych lub domniemanych) awarii sprzętu. Szybka pomoc zapobiegnie większym kłopotom. PPOM W4 5 Symbole ostrzegawcze! Zapoznać się z instrukcją obsługi przed włączeniem lub regulacją przyrządu Ostrzeżenie o niebezpiecznychnapięciachw urządzeniu Podwójna izolacja PPOM W4 6 Schemat zasilania stanowisk laboratoryjnych PPOM W4 7

4 Zawartość protokołu pomiarowego Data, miejsce, dane osoby wykonującejpomiary. Cel, przedmiot doświadczenia,niezbędnedaneteoretyczne. Schemat układupomiarowego. Wykaz aparaturywraz z jej danymi identyfikacyjnymi. Informacja o sposobie prowadzeniapomiarów. Wyniki pomiarów (zalecana forma tabelaryczna). Obliczenia wykonywanewtrakcie pomiarów. Analiza dokładnościpomiarów, wykresy. Wyniki końcoweikomentarze. PPOM W4 8 Wyposażenie stanowiska pomiarowego Przyrządy pomiarowe oscyloskopy cyfrowe przyrządy do pomiaru napięcia, pradu, rezystancji itp. (multimetry cyfrowe) analogowe woltomierze napięć stałych i zmiennych elektromechaniczne przyrządy do pomiaru napięcia i prądu mostki pomiarowe częstościomierze, czasomierze, fazomierze... PPOM W4 9

5 Wyposażenie stanowiska pomiarowego Wzorce rezystory wzorcowe wzorce pojemności i indukcyjności... Pomocniczy sprzęt pomiarowy źródła sygnałów pomiarowych źródła napięćstałych generatorypomiarowe dzielniki i tłumiki kable i złącza... PPOM W4 10 Zasilacz stabilizowany PPOM W4 11

Zasilacz stabilizowany PPOM W4 12 Parametry zasilacza stabilizowanego Parametry robocze Zakres napięcia stabilizowanego (Voltage range) Zakres prądu stabilizowanego (Current range) Współczynnik

6 Zasilacz stabilizowany PPOM W4 12 Parametry zasilacza stabilizowanego Parametry robocze Zakres napięcia stabilizowanego (Voltage range) Zakres prądu stabilizowanego (Current range) Współczynnik stabilizacji (Input regulation, line regulation) Opór wyjściowy (Output resistance) Typowe wartości 0 20V 0 2,5A w zakresie stabilizacji napięcia 1mΩ 100mΩ w zakresie stabilizacji prądu 1kΩ 100kΩ Tętnienia i szumy w napięciu wyjściowym (Ripple and noise, PARD) 0,1mV 10mV PPOM W4 13

7 Współczynniki stabilizacji Współczynnik stabilizacji napięcia S = ΔU y U y ΔU e = ΔU y ΔU e U e U y Współczynnik temperaturowy U e S T = ΔU y U y 1 ΔT PPOM W4 14 Generator funkcyjny PPOM W4 15

Złącze BNC BNC (Bayonet Neill-Concelman) złącze stosowane do łączenia sieci zbudowanych z kabli koncentrycznych oraz w aparaturze pomiarowej i systemach telewizji przemysłowej.

8 Złącze BNC BNC (Bayonet Neill-Concelman) złącze stosowane do łączenia sieci zbudowanych z kabli koncentrycznych oraz w aparaturze pomiarowej i systemach telewizji przemysłowej. PPOM W4 16 Kabel koncentryczny Kabel współosiowy (coaxial cable) przewód otoczony izolacją, ekranem oraz zewnętrzną koszulką ochronną. 1 przewód,2 izolacja wewnętrzna,3 oplot (ekran), 4 izolacja zewnętrzna. PPOM W4 17

9 Parametry generatora funkcyjnego Kształt napięcia wyjściowego sinusoida, prostokąt, trójkąt, piła, impulsy, prostokąt o poziomach TTL. Zakres częstotliwości Wyjście 0,02 Hz 2 MHz opór: 50Ω±10%, 600Ω±10% amplituda: U MM =2 20V, bez obciążenia tłumik: 20dB przestrajanie częstotliwości: min. 100:1 zakres regulacji symetrii: min. 10:1 PPOM W4 18 Parametry generatora funkcyjnego Sygnał sinusoidalny zniekształcenia:poniżej 1% (przy 100kHz) stabilnośćpoziomu napięcia:±0,3db Sygnał prostokatny niesymetria: poniżej±3% (przy 1kHz) czasy narastania i opadania:poniżej 150ns (przy częstotliwości 1kHz) Sygnał trójkątny nieliniowość: poniżej 1% (do 100kHz) poniżej 5% (100kHz 2MHz) PPOM W4 19

10 Charakterystyki obciążenia źródeł sygnałów PPOM W4 20 Przyrząd uniwersalny MX9000 PPOM W4 21

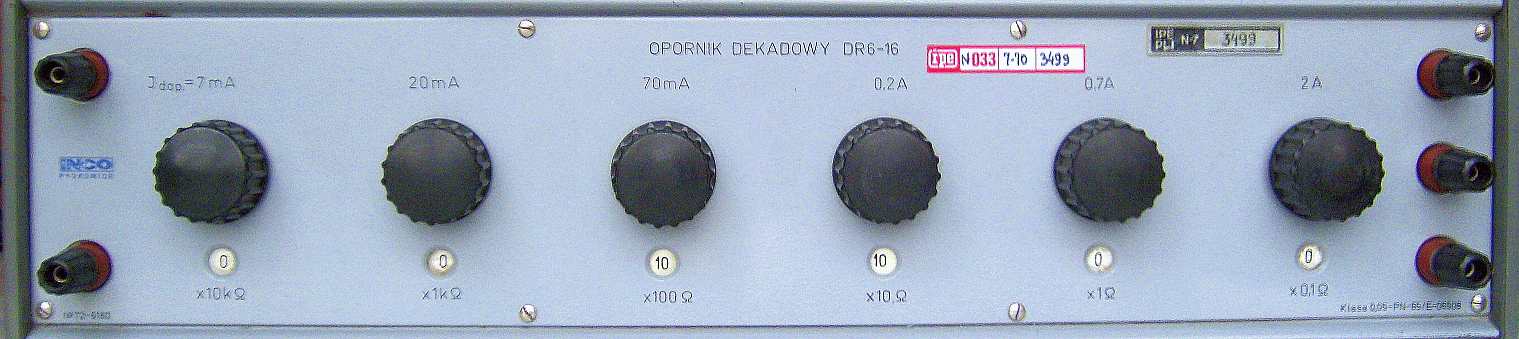

11 Parametry zasilaczy PPOM W4 22 Opornik dekadowy PPOM W4 23
