1 United Power Research Technology Corporation United Power Research Technology Corporation , Smartie Solutions Sp. z o.o., Warszawa, Al. Jana Pawła II 27, POLSKA MK350 SPEKTROMETR

2 PROFIL FIRMY United Power Research Technology Corporation (UPRtek) należy do Grupy Phison, światowego lidera w produkcji kontrolerów flash typu NAND. UPRtek skupia się na przyjaznych środowisku, energooszczędnych produktach oraz inteligentnych aplikacjach. Strategia grupy opiera się na dostarczaniu klientom produktów przyjaznych środowisku, inteligentnych oraz podwyższających jakość życia. UPRtek skupia się na dwóch kategoriach produktów: Oświetleniu LED oraz urządzeniach i systemach inteligentnych. Firma rozwija powyższe kategorie produktów we współpracy razem ze swoimi partnerami oraz klientami. TRYBY POMIARU WARIANTY POMIARU FORMATY DANYCH jednokrotny ciągły 01

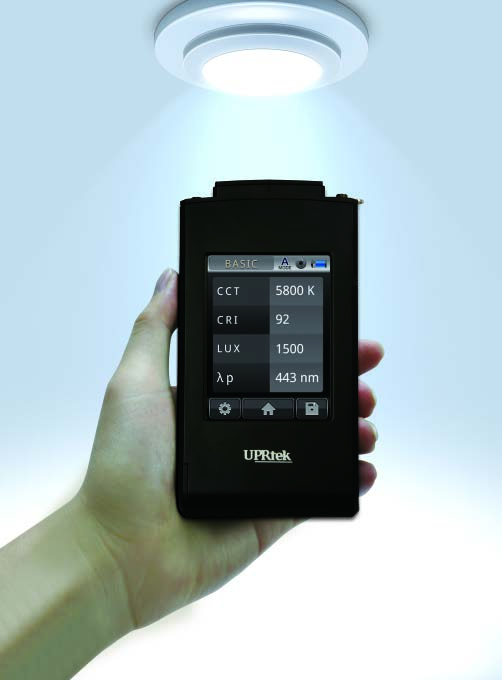

3 TECHNOLOGIA WSTĘP Promienie słoneczne W MK350 zastosowano zaawansowaną technologię architektury spektroskopowej, dlatego dokładność pomiaru jest znacznie lepsza aniżeli w klasycznych sensorach. MK350 jest bardzo efektywnym kosztowo miernikiem oświetlenia LED, który dostarcza dane dotyczące współczynników CRI, CCT, LUX, λp, Spectrum, CIE x,y. Lekka konstrukcja i syntetycznie wyświetlane dane pomiarowe, które pojawiają się bez konieczności podłączenia urządzenia do komputera czyni je urządzeniem mobilnym, mogącym pracować niemal w każdym miejscu. Wbudowany akumulator oraz karta pamięci SD natomiast pozwalają na zapisywanie wielu wyników pomiarów wykonanych na rozległym obiekcie. Jest to idealny sprzęt pomiarowy, który pomaga branży LED zarówno na kontrolę produkcji, zakupów oraz klientom w odbiorach i utrzymaniu oświetlenia. Szczelina Pryzmat Tradycyjne spektrometry potrzebują do analizy danych komputer. UPRtek łączy wszystkie te funkcje w MK350 co pozwala użytkownikom łatwo dokonywać pomiarów i analizować dane. wszystko w jednym Fibra 02 Komputer PC Spektrometr Kula całkująca Zasilacz DC 3,5-calowy kolorowy ekran dotykowy i prosty interfejs zaprojektowano zgodnie z najnowszymi trendami. Dzięki temu pomiar stał się łatwy jak nigdy dotąd, a prezentacja wyników jasna i czytelna. Wbudowana możliwość zapisu wyniku każdego pomiaru zarówno w formacie.bmp (graficznie) jak i Excel (dane) stanowi niesamowite narzędzie do różnego typu protokołów i analiz wielu pomiarów. 03

4 CECHY & FUNKCJE Tryb Czasu Integracji Auto Manual Wybór Trybu Pomiaru Basic Spectrum Wariant pomiaru Jednokrotny Ciągły CIE1931 CIE1976 Zapisz plik EXCEL BMP Tylko 250g, lekki i łatwy do przenoszenia CCT CRI LUX λp Spectrum CIE 1931 CIE 1976 Mobilne urządzenie z szybkim pomiarem 3.5" kolorowy wyświetlacz dotykowy Prosty interface, łatwy w użyciu Karta pamięci SD łatwy transfer danych 04 05

5 POMIAR PODSTAWOWY - BASIC LUX Natężenie światła MK350 Wartość: 70~70000 POMIAR PODSTAWOWY - BASIC Symbol LUX (symbol lx) to jednostka natężenia oświetlenia E w układzie SI (Jednostka pochodna układu SI). Nazwa pochodzi od łac. lux = światło. Luks (lx) określany jest jako oświetlenie wywołane przez równomiernie rozłożony strumień świetlny o wartości równej 1 lumen (lm) padający na powierzchnię 1m2, a więc: 1 lx = 1 lm / m2. Dotychczas intensywność oświetlenia jak i jakość była często ignorowana. Uwagę dopiero zaczęto przywiązywać w związku z obowiązującymi w UE normami w tym zakresie oraz zwiększającej się świadomości klientów i ich rosnących wymaganiach jakości oświetlenia. Zapewnienie właściwego oświetlenia i barwy światła w różnych miejscach oraz przy różnych okazjach jest bardzo ważne. Z drugiej strony, dostarczenie nadmiernej ilości oświetlenia może być nie tylko stratą energii ale także mieć negatywny wpływ na zdrowie i samopoczucie psychiczne. Jakie czynniki mogą zmienić współczynnik Lux? Stadion na 60,000 osób był oświetlany przez 4 lampy. Biblioteka wyposażona była w ciągi świetlne aby zwiększyć natężenie w lx. CRI (Ra) Color Rendering Index MK350 Wartość 0~100 Podczas porównywania CRI dla każdego rodzaju źródła światła, sugeruje się wybierać ten sam kolor światła (temperaturę widmową), gdyż łatwiej jest porównać wyniki. PRZYKŁAD >> Kiedy pokazujemy surowe mięso, żółte światło sprawia, że mięso wygląda na świeże i smaczne, ale skąd mamy wiedzieć, które CRI żółtego światła jest najlepsze? Intensywność źródeł światła B Moc światła zwiększa poziom lx. Alokacja źródeł światła Dystans pomiędzy światłem a objektem Zmiana odległości wpływa na poziom lx. Czy kiedykolwiek zastanawiałeś się nad tym, ile światła jest wymagane na Twoim miejscu pracy? Wymogi te definiuje m.in europejska norma EN , wykorzystywana m.in. podczas projektowania oświetlenia w zakresie wymagań dotyczących natężenia oświetlenia w lx oraz wymaganego poziomu CRI. Poniższa tabela prezentuje tylko wybrane wymogi: B lx CRI Strefy ruchu wewnątrz budynku - obszary ruchu i 100 korytarze 40 Pomieszczenia magazynowe - składy i magazyny Piekarnie - przygotowanie i pieczenie 300 Przemysł chemiczny - produkcja farmaceutyków 500 Prace fryzjerskie Jubilerstwo - praca z kamieniami szlachetnymi Papier i wyroby pap. - typowe prace introligatorskie 500 Przemysł - elektrownie - Hala maszyn 200 Budowa i naprawa pojazdów - ogólne usługi samoch. 300 Biura - pisanie, czytanie, przetwarzanie danych 500 Miejsca sprzedaży - obszar sprzedaży 300 Targi i Hale wystawowe - oświetlenie ogólne 300 Pomieszczenie opieki zdrow. - oświetlenie ogólne Publiczne parkingi samoch. - obszary parkingowe ciepłe C zimne A i B światła: Kolor obiektu wygląda lepiej, gdy jest podświetlony oświetleniem B. B i C światła: Oba są akceptowalne, ale oddają inne odczucie. W jaki sposób można zastosować współczynnik CRI podczas dekoracji różnych obiektów? Jakie CRI pasuje do tego? Proszę spojrzeć na poniższą listę dla wartości Ra i obszarów zastosowań, które są dostarczane przez CIE. CRI (Ra) Obszar/ działność 6500K CRI 82 Poziom lx maleje wraz z odległością; kierowcy nie widzą obiektów z daleka. C Ilość źródeł światła zwiększa poziom lx. 3000K CRI K CRI 52 A A CRI (ang. Colour Rendering Index) wskaźnik oddawania barw, charakteryzujący źródło światła. Określa, jak dobrze postrzegane są barwy oświetlonych przedmiotów. Im CRI jest wyższy, tym barwy są lepiej oddawane, a oświetlane przedmioty wyglądają naturalniej. Niskim CRI charakteryzują się np. niskoprężne lampy sodowe, a wysokim światło słoneczne. Typowe obszary zastosowań Wymagania specyficzne Natężenie oświetlenia na poziomie podłogi, CRI podobne do sąsiednich obszarów,.... >90 Kontrola barw, fryzjerstwo, jubilerstwo, badania i zabiegi w branży medycznej... 90> RA > Mieszkania, hotele, restauracje, biura, szkoły, szpitale, przemysł drukarski i tekstylia itp... > RA >70 70> RA >60 Przemysł, maszynownie, pokoje sterowania, składy i magazyny, obszary pakowania towaru... 60> RA >40 Korytarze, schody, schody ruchome, dźwigi, rampy przeładunkowe... 40> RA >20 Przemysłowe zastosowanie oraz inne obszary o niskich wymaganiach CRI K T 6500K rozważać oświetlenie miejscowe 4000K T 5000K Natężenie na poziomie podłogi... 07

6 POMIAR PODSTAWOWY - BASIC POMIAR PODSTAWOWY - BASIC 1000K CCT Correlated Color Temperature Wartości MK ~ K Świeca Wschód / Zachód Słońca (czyste niebo) 3000K Lampa żarowa (tradycyjna) 4000K Pełnia księżyca Lampy fluorescencyjne (biała neutralna) Współczynnik CCT pokazuje kolory różnych źródeł oświetlenia. Jednostką pomiaru temperatury koloru jest Kelvin (K). Można zauważyć, że kolory światła żółtego mieszczą się w przedziale 2700K 4000K a kolor biały pomiędzy K. Południe bez chrmur (12:00-14:00) 5000K 6000K Lampy fluorescencyjne (światło dzienne) Umiarkowane zachmurzenie Wykres Barwy Światła W teorii barw, temperatura barwowa (temperatura ciała doskonale czarnego), w której wysyła ono promieniowanie tej samej chromatyczności, co promieniowanie rozpatrywane. Innymi słowy, jest to obiektywna miara barwy danego źródła światła. Kolor funkcji na CIE1931 przestrzeni kolorów o nazwie funkcja Plancka jest pokazana poniżej. Każdy punkt funkcji na diagramie chromatyczności reprezentuje bardziej czerwone kolory w różnych temperaturach. 7000K Lampy fluorescencyjne (zimna biała) 00K Cień lub mocno zachmurzone niebo 9000K 10000K W jaki sposób można zastosować CCT do źródeł światła, których używamy w naszym codziennym życiu? Temperatura barwowa jest charakterystyką światła widzialnego, która ma ważne zastosowanie w oświetleniu, fotografii, publikacji, produkcji i innych dziedzinach. Weźmy przykład na jej zastosowanie w fotografii. Jeśli robisz zdjęcie białego kwiatka w różnych rodzajach temperatur barwowych światła, takich jak słońce, oświetlenie żarowe lub jarzeniowe, rezultat będzie się różnił: biały kwiat jest biały w świetle słonecznym, żółty w żarowym, zimny stonowany przy jarzeniowym. Ludzkie oczy rozpoznają, że kwiat ma naturalnie biały kolor nawet jeśli jest oświetlony różnymi źródłami światła o różnych temperaturach barwowych. Ale aparat czy kamera już tego nie rozróżni w przeciwieństwie do ludzkich oczu. W celu dostosowania przebarwień, fotografowie muszą znać temperaturę barwową każdego źródła światła lub znać funkcję balansu bieli w aparacie czy kamerze. Ogólnie rzecz ujmując, oświetlony przedmiot na który patrzy człowiek może oddawać inne rodzaje odczuć przy użyciu różnego rodzaju barw światła Światło czerwone CCT 2000K Światło źółte CCT 3000K Światło białe CCT 5000K Światło niebieskie CCT 7000K Diagram chromatyczności CIE 1931 x/y pokazuje funkcja Plancka oraz linia o stałej temperaturze barwowej. Gdy widmo źródła światła jest rozprowadzane blisko ciała czarnego ale nie pasuje do tego ciała, wybiera się najbliższą temperaturę czarnej nazywane skorelowaną temperaturą barwową. A Czerwone Światło & CCT B Ciepłe C Dzienne Typowe obszary zastosowań D Zimne y Światło ciepłe około 3300K i poniżej Światło ciepłe zawiera kolor czerwony i oddaje ciepłe, zdrowe, komfortowe i relaksujące odczucie. Ma ono zastosowanie do mieszkań, hoteli oraz miejsc z niską temperaturą. Światło neutralne około 3300K do 5300K Światło neutralne jest delikatne i daje uczucie przyjemności, wygody i spokoju. Stosuje się do sklepów, szpitali, biur, hoteli, restauracji i poczekalni. planckian locus Światło zimne około 5300K i powyżej Światło zimne jest podobne do naturalnego światła i daje uczucie jasności oraz działa na człowieka pobudzająco. Stosuje się je w zakładach produkcyjnych, gablotach wystawowych, czy obiektach sportowych, meblarstwie. 08 x 09

7 TRYB APLIKACJI - SPECTRUM Obszar długości fali czerwony pomarań. żółty Przykład >> zielony św. niewidzalne cyan UV niebieski χ I-Time Czas Integracji MK350 Wartość: 8~1000ms 3nm 430nm 500nm 520nm 570nm 590nm 620nm 750nm fiolet γ promienie promienie TRYB APLIKACJI - SPECTRUM św. widzialne IR Microwave FM AM Fale radiowe Długie fale radiowe św. niewidzialne Użytkownik może rozpoznać łatwo typ źródła światła ze Spectrum. W zależności od intensywności źródła światła, MK350 dostosuje funkcję I- Time automatycznie. MK350 umożliwia również manulane nastawienie funkcji I-Time w przypadku profesjonalnych wymagań. Przykład >> Ustawienie I-Time: Auto Ustawienie I-Time: Manual 1M 4200 Lux 2060 Lux 2M 2M 2M 1200 Lux 510 Lux 3M 470 Lux Światło ze Słońca Światło żarowe Żarówka LED Genezą pomiaru Spectrum była pomoc projektantom źrodeł światła LED w obserwacji zmian CCT, CRI i Lux podczas prac nad optymalizacją luminoforu. 140 Lux Użytkownicy mogą sprawdzać płynną zmianę natężenia światła w lx w zalezności od odległości MK350 od źródła światła. Wartość I-Time zostanie skorygowana wówczas przez MK350 automatycznie. 100ms I-Time 100ms 428 LUX 595 Porównując emitowane natężenie światła w lx dwóch lamp, użytkownik może ustawić dowolnie ten sam I-Time i odległość MK350 do źródła światła, aby zobaczyć zmiany w wartościach lx. Obszar oddziaływania oświetlenia LED jest pomiędzy zakresami światła widzialnego. Ta cecha zapewnia znaczne korzyści jego zastosowania w następujących przypadkach: źródło: JECA (Japan Electrical Construction Association) Charakterystyka LED CRI i Lux zwiększone CRI i Lux niskie 1 Pierwsze dawkowanie luminoforu λp Długość fali MK350 wartość: 360~750nm Przykład >> 10 2 Po optymalizacji dawkowania luminoforu Każde źródło światła ma swoją długość fali światła widzialnego w każdym kolorze, które jest mierzone przez MK350 i znajduje się w innym paśmie długości fali. MK350 dostarcza zmierzoną maksymalną wartość długości fali do dalszej analizy. LED nie emituje światła Początkujący mogą skorzystać z trybu Spectrum aby zobaczyć na którym kolorze wartość λp się znajduje. Ciepło uwalniane ze źródeł światła powoduje ukazywanie jedzenia jako nieświeżego. powyżej 7nm Dioda LED jest odpowiednim światłem dla pokazania świeżej żywności LED nie umituje światła Prezentowanie i przechowywanie cennych dzieł sztuki, z dala od promieni UV jest ważnym czynnikiem, gdyż uszkadza papier, tkaniny i materiały, powoduje starzenie i zanikanie pigmentów. poniżej 3nm Wartość λp w trybie podstawowym, może pomóc użytkownikom znaleźć maksymalną wartość długości fali po pomiarze Typowe obszary zastosowań Dioda LED jest przeznaczona dla galerii sztuki i muzeów. LED nie emituje światła poniżej 420nm Doświadczenia pokazują, że owady lubią zbierać się przy źródle światła w zakresie nm. Źródło światła, które jest mniejsze niż 420 nm przyciąga więc owady Zastosowanie więc oświetlenia LED może wpływać na mniejsze przyciąganie owadów do światła. 11

8 TRYB APLIKACJI CIE1931 & CIE1976 TRYB APLIKACJI CIE1931 & CIE1976 CIE1931 Wykres chromatyczności Wartości MK350 x & y Międzynarodowa Komisja ds. Oświetlenia (w skrócie CIE od francuskiej nazwy, Commission Internationale de l'eclairage) jest międzynarodowym autorytetem w dziedzinie oświetlenia, światła, koloru i przestrzeni kolorów. Została założona w 1913 roku jako następca Commission Internationale de Photometrie z główną siedzibą dzisiaj w Wiedniu w Austrii. W badaniu postrzegania kolorów, jednym z pierwszych miejsc matematycznie zdefiniowanych kolorów jest przestrzeń kolorów CIE 1931 XYZ, stworzona przez Międzynarodową Komisję ds. Oświetlenia (CIE) w 1931 roku. CIE 1931 x,y koordynaty chromatyczności y Ciepła biała E F 3000K D 2700K CIE1976 Wykres chromatyczności Wartości MK350: u & v CIELUV (znane jako CIE 1976 L*u*v*) jeden z modeli przestrzeni barw, zmierzający do zlinearyzowania percepcji różnic kolorów przez oko ludzkie. W ostatnich latach znacznie wzrosło zapotrzebowanie na oświetlenie powierzchni i obiektów w technologii LED. Jednak czy produkty oferowane przez producentów spełniają potrzeby kupujących? Ten aspekt może być kluczowy. Dawniej, gdy kupowano 200 szt. lamp halogenowych w temperaturze barwowej ciepłej, to powtarzalność barwy światła była bardzo duża. Obecnie można spotkać się z sytuacją kupując np. 200 szt. lamp LED, że pomiędzy nimi występują różnice w barwie światła, świecąc bardziej niebieskim lub czerwonym światłem. Aby zapobiec tego typu problemom, sprzedający i kupujący mogą wykonać poniższe kroki, w celu ujednolicenia specyfikacji produktu, który w konsekwencji zabezpieczy przed zwrotami lub wymianą produktów. 1. Pomiar światła metodą CIE1931 lub CIE tryb BASIC. Pomiar ten wskaże ilościowo barwę światła 2. Pomiar światła LED CRI + porównanie Spectrum Zapewni porównanie widma światła X Przykład >> A marka LED światło dzienne Zimna biała A 6500K B marka LED światło dzienne B C 5700K 5000K C marka LED światło dzienne Poniżej zaprezentowano porównanie trzech źródeł światła LED. MK350 dostarczył pełną informację i dane, które pomogły zweryfikować wszystkie cechy danego produktu LED. D marka LED światło żółte E marka LED światło żółte F marka LED światło żółte LED światło białe LED biały/ odcień ciepły LED biały/ odcień niebieski 12 13

9 SPECYFIKACJA TECHNICZNA CERTTFIKATY & NAGRODY Wykres 1:Korekcja Cosinusa MK350 Wartość idealna CE FCC Industrial Technology Research Institute Sensor Przepustowość sepktralna CMOS Linear Image Sensor ok.12 nm 2012 Golden Torch Award 2013 LEDinside Aurora Award Wymiar sensora Ø 6.6 ± 0.1 mm Korekcja Cosinusa patrz wykres 1. Zakres pomiaru 70 ~ Lux Zakres długości fali 360 ~ 750 nm Czas integracji 8 ~ 1000 ms Warianty pomiaru Jednokrotny / Ciągły Tryby integracji Auto / Manual Tryby pomiaru 1. Basic - tryb wartości 2. Tryb graficzny Spectrum 3. Tryb CIE Tryb CIE 1976 U.C.S Funkcje mierzenia 1. Natężenie oświetlenia / Lux 2. Widmowe natężenie 3. Koordynaty chromatyczne C.I.E. (1) CIE 1931 x,y (2) CIE 1976 U.C.S u',v' 4. Długość fali 5. Temperatura barwowa w Kelvinach (CCT) 6. Współczynnik oddawania barw (CRI) Przetwornik A/D 16 bits Kalibracja w ciemni TAK Światło rozproszone -25 db max. *1 Przyrost długości fali 1 nm Powtarzalność długości fali ± 1 nm *2 Dokładność natężenia światła ± 5% Dokładność barwy Powtarzalność barwy Dokładność CCT Illuminant 2856K w Lux ± in CIE 1931 x,y ± in CIE 1931 x,y ± 2% Dokładność CRI ± 1.5% Wyświetlacz 3.5" LCD 320X240 Panel dotykowy Max. ilość plików GB SD Card (brak karty w zestawie) Czas pracy na baterii 5 godzin / w pełni naładowana Bateria 2500 mah / Bateria Li-ion Transfer danych SD Card / USB 2.0 Format danych kompatybilny z MS Excel / format BMP Wymiary x 78 x 24 mm ( W x S x G ) Ciężar (z baterią) 250 g ± 20 g Temperatura pracy: 0 ~ 35 Temperatura przechowywania -10 ~ 40 Dostępne języki: Angielski / Chiński/ Japoński *1 : Użyto 550nm single-frequency i zakresu pomiaru optycznego ± 40nm. *2 : źródło wejściowe musi być stabilne. Firma zastrzega sobie prawo do zmiany specyfikacji

10 PARTNER & KLIENCI SENSOR 1 EKRAN 3 POMIAR 2 16 Smartie Solutions Sp. z o.o. Al. Jana Pawła II Warszawa, Polska tel sprzedaz@smartie.com.pl krok1 : skieruj sensor w kierunku źródła światła krok2 : naciśnij przycisk pomiaru krok3 : po 3 sekundach, dane pomiaru zostaną wyświetlone TRZY KROKI DO POMIARU
