Demodulacja analogowa i cyfrowa Wszystkie pomiary jednocześnie Profesjonalne widmo W pełni automatyczne działanie

Transkrypt

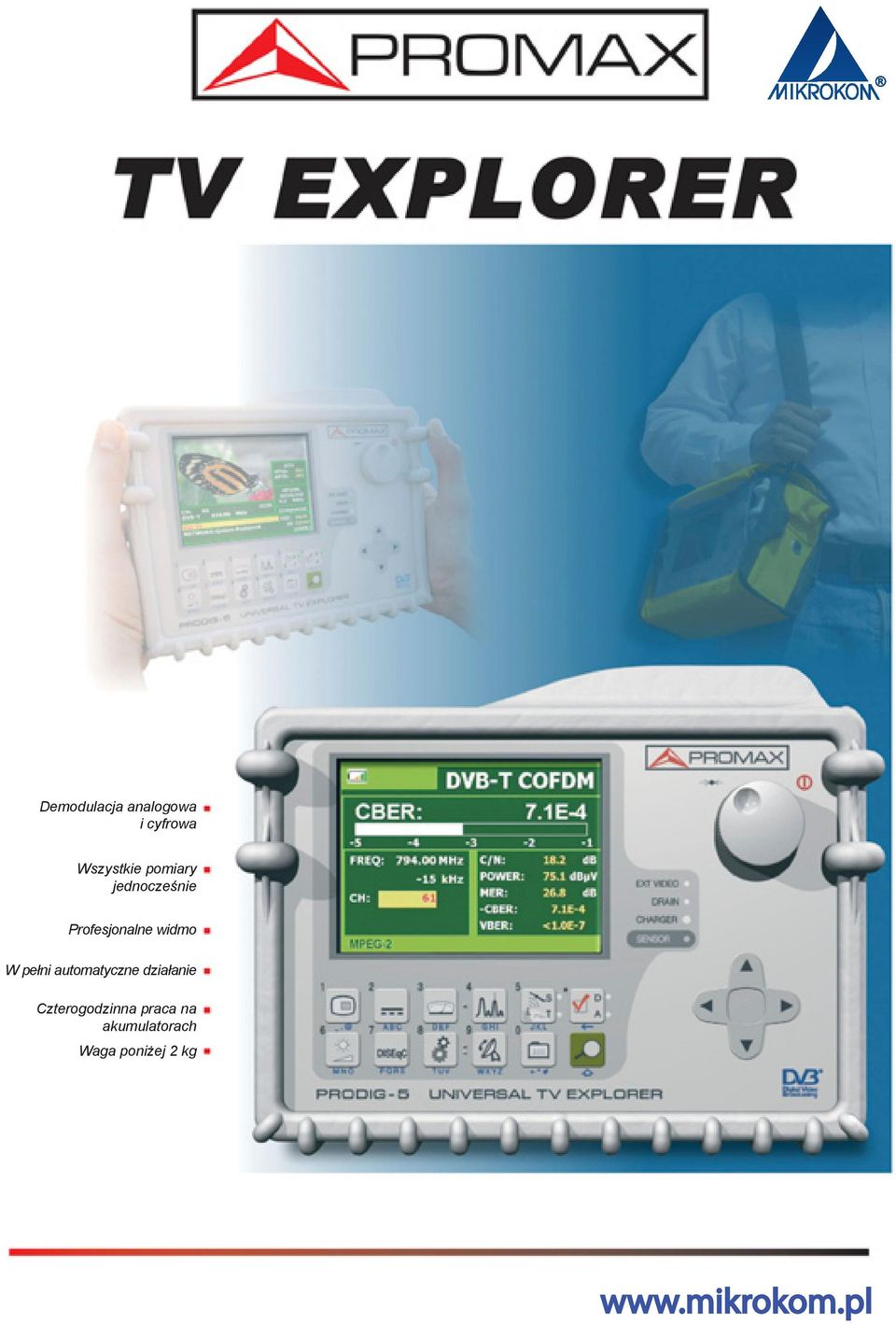

1 Demodulacja analogowa i cyfrowa Wszystkie pomiary jednocześnie Profesjonalne widmo W pełni automatyczne działanie Czterogodzinna praca na akumulatorach Waga poniżej 2 kg

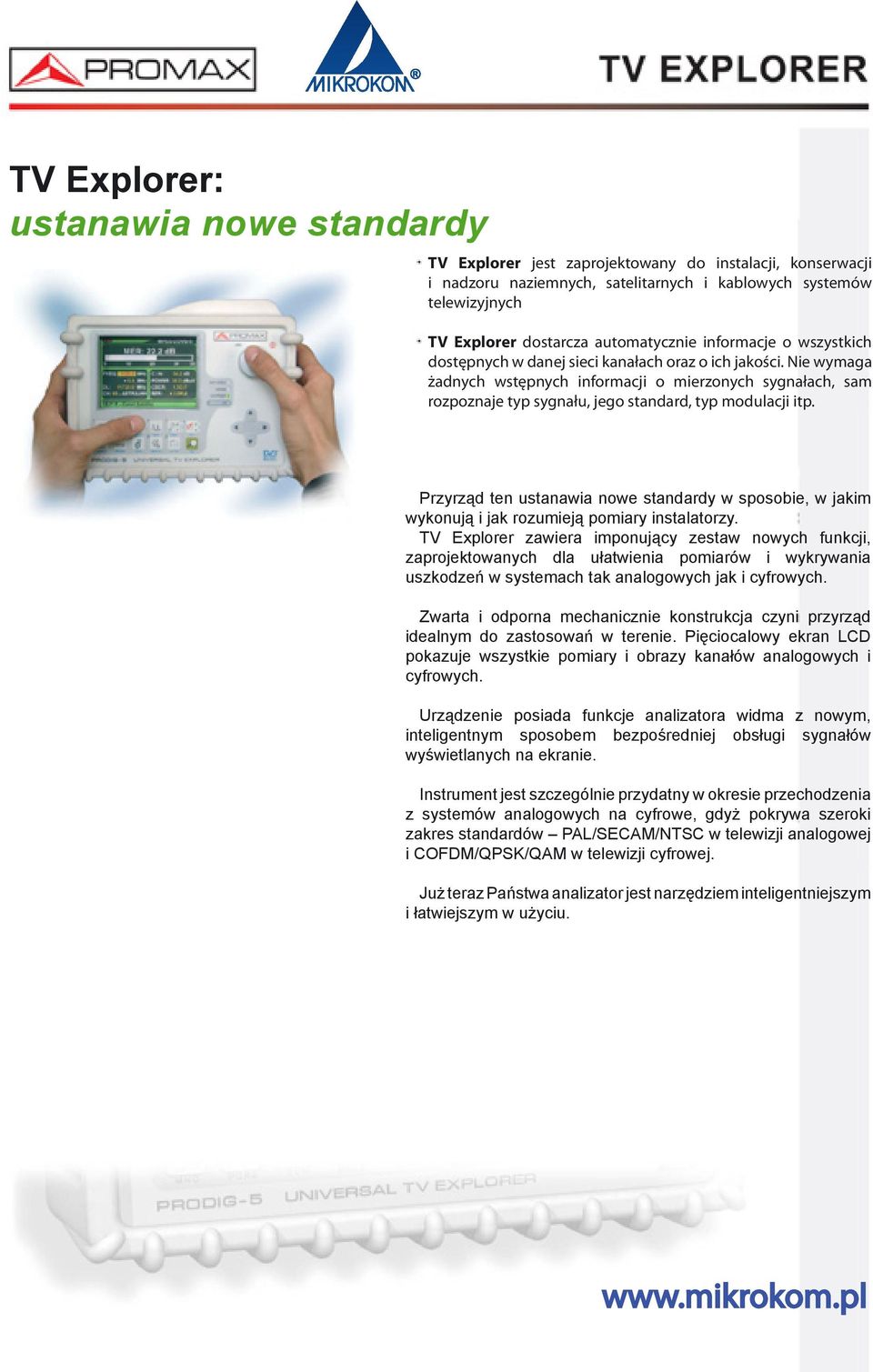

2 TV Explorer: ustanawia nowe standardy TV Explorer jest zaprojektowany do instalacji, konserwacji i nadzoru naziemnych, satelitarnych i kablowych systemów telewizyjnych TV Explorer dostarcza automatycznie informacje o wszystkich dostępnych w danej sieci kanałach oraz o ich jakości. Nie wymaga żadnych wstępnych informacji o mierzonych sygnałach, sam rozpoznaje typ sygnału, jego standard, typ modulacji itp. Przyrząd ten ustanawia nowe standardy w sposobie, w jakim wykonują i jak rozumieją pomiary instalatorzy. TV Explorer zawiera imponujący zestaw nowych funkcji, zaprojektowanych dla ułatwienia pomiarów i wykrywania uszkodzeń w systemach tak analogowych jak i cyfrowych. Zwarta i odporna mechanicznie konstrukcja czyni przyrząd idealnym do zastosowań w terenie. Pięciocalowy ekran LCD pokazuje wszystkie pomiary i obrazy kanałów analogowych i cyfrowych. Urządzenie posiada funkcje analizatora widma z nowym, inteligentnym sposobem bezpośredniej obsługi sygnałów wyświetlanych na ekranie. Instrument jest szczególnie przydatny w okresie przechodzenia z systemów analogowych na cyfrowe, gdyż pokrywa szeroki zakres standardów PAL/SECAM/NTSC w telewizji analogowej i COFDM/QPSK/QAM w telewizji cyfrowej. Już teraz Państwa analizator jest narzędziem inteligentniejszym i łatwiejszym w użyciu.

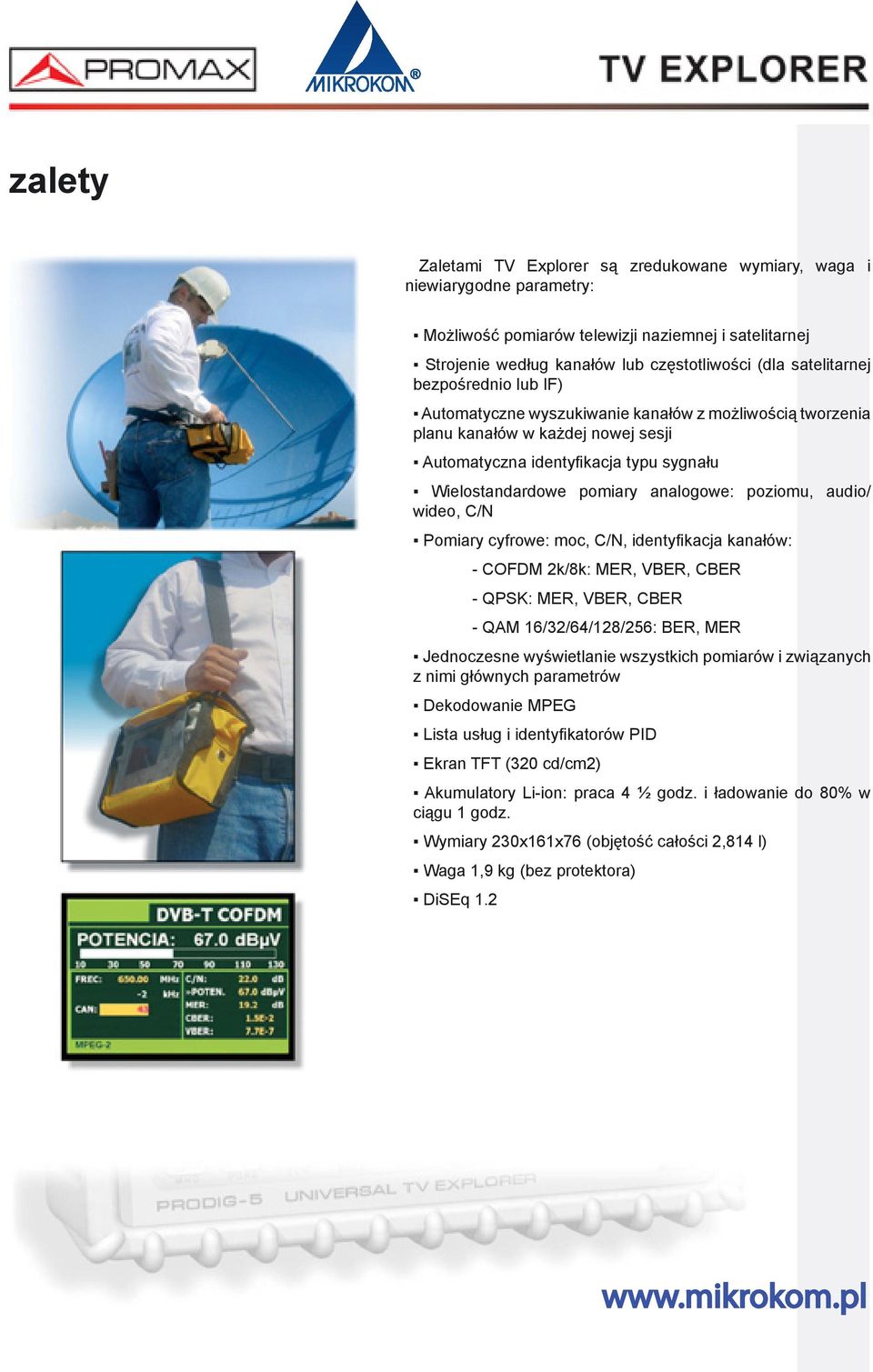

3 zalety Zaletami TV Explorer są zredukowane wymiary, waga i niewiarygodne parametry: Możliwość pomiarów telewizji naziemnej i satelitarnej Strojenie według kanałów lub częstotliwości (dla satelitarnej bezpośrednio lub IF) Automatyczne wyszukiwanie kanałów z możliwością tworzenia planu kanałów w każdej nowej sesji Automatyczna identyfikacja typu sygnału Wielostandardowe pomiary analogowe: poziomu, audio/ wideo, C/N Pomiary cyfrowe: moc, C/N, identyfikacja kanałów: - COFDM 2k/8k: MER, VBER, CBER - QPSK: MER, VBER, CBER - QAM 16/32/64/128/256: BER, MER Jednoczesne wyświetlanie wszystkich pomiarów i związanych z nimi głównych parametrów Dekodowanie MPEG Lista usług i identyfikatorów PID Ekran TFT (320 cd/cm2) Akumulatory Li-ion: praca 4 ½ godz. i ładowanie do 80% w ciągu 1 godz. Wymiary 230x161x76 (objętość całości 2,814 l) Waga 1,9 kg (bez protektora) DiSEq 1.2

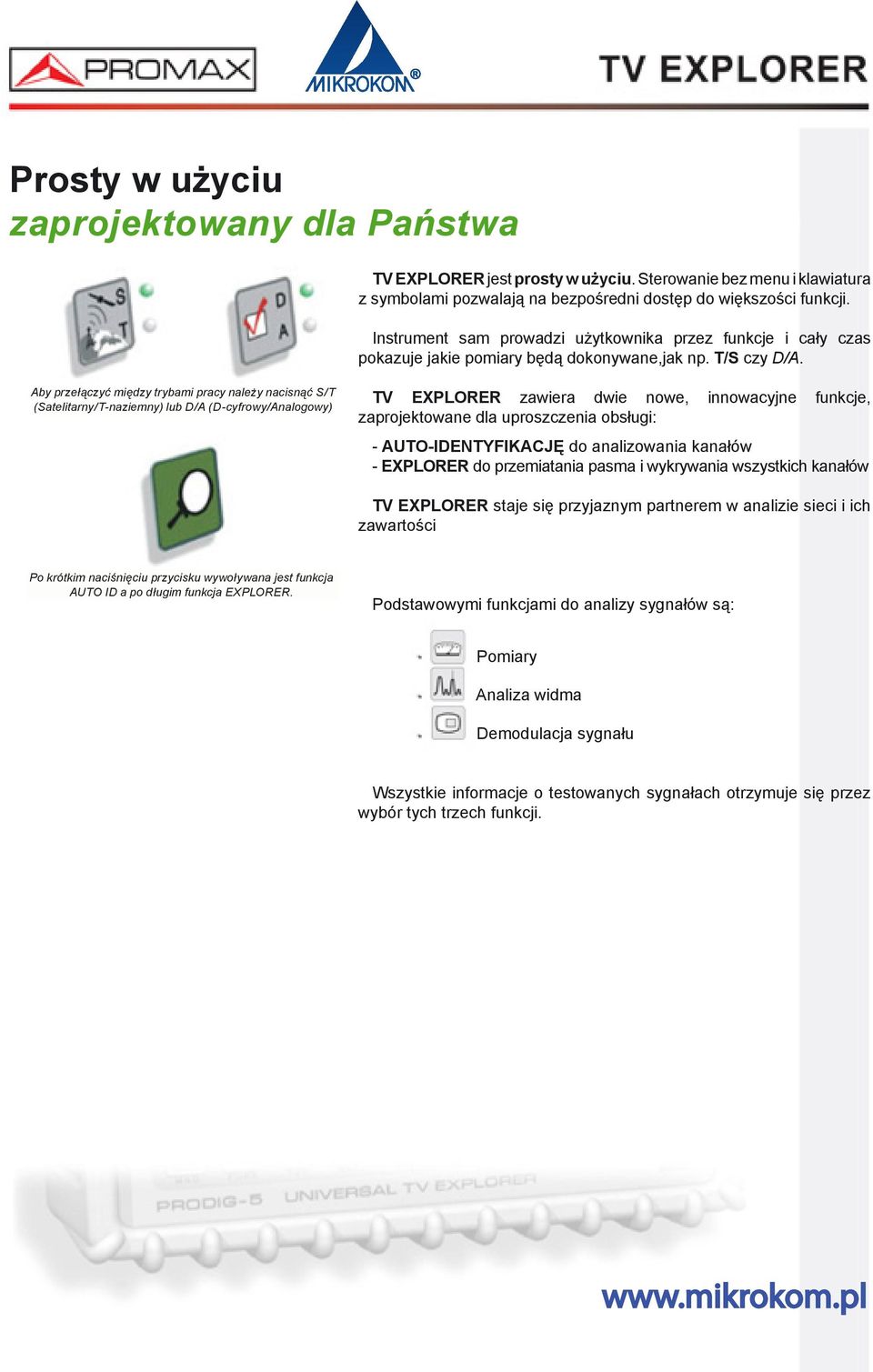

4 Prosty w użyciu zaprojektowany dla Państwa TV EXPLORER jest prosty w użyciu. Sterowanie bez menu i klawiatura z symbolami pozwalają na bezpośredni dostęp do większości funkcji. Instrument sam prowadzi użytkownika przez funkcje i cały czas pokazuje jakie pomiary będą dokonywane,jak np. T/S czy D/A. Aby przełączyć między trybami pracy należy nacisnąć S/T (Satelitarny/T-naziemny) lub D/A (D-cyfrowy/Analogowy) TV EXPLORER zawiera dwie nowe, innowacyjne funkcje, zaprojektowane dla uproszczenia obsługi: - AUTO-IDENTYFIKACJĘ do analizowania kanałów - EXPLORER do przemiatania pasma i wykrywania wszystkich kanałów TV EXPLORER staje się przyjaznym partnerem w analizie sieci i ich zawartości Po krótkim naciśnięciu przycisku wywoływana jest funkcja AUTO ID a po długim funkcja EXPLORER. Podstawowymi funkcjami do analizy sygnałów są: Pomiary Analiza widma Demodulacja sygnału Wszystkie informacje o testowanych sygnałach otrzymuje się przez wybór tych trzech funkcji.

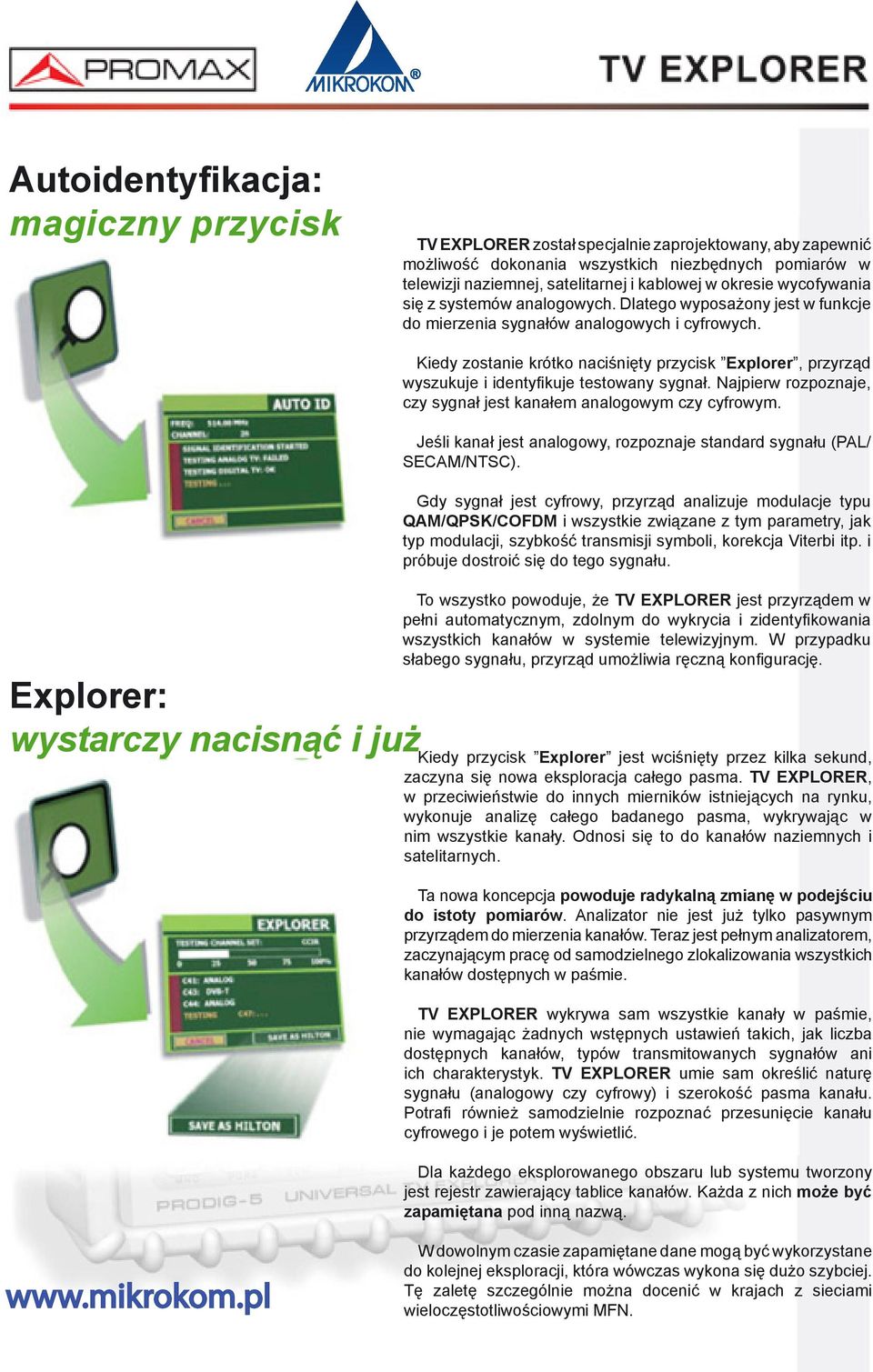

5 Autoidentyfikacja: magiczny przycisk TV EXPLORER został specjalnie zaprojektowany, aby zapewnić możliwość dokonania wszystkich niezbędnych pomiarów w telewizji naziemnej, satelitarnej i kablowej w okresie wycofywania się z systemów analogowych. Dlatego wyposażony jest w funkcje do mierzenia sygnałów analogowych i cyfrowych. Explorer: wystarczy nacisnąć i już Kiedy zostanie krótko naciśnięty przycisk Explorer, przyrząd wyszukuje i identyfikuje testowany sygnał. Najpierw rozpoznaje, czy sygnał jest kanałem analogowym czy cyfrowym. Jeśli kanał jest analogowy, rozpoznaje standard sygnału (PAL/ SECAM/NTSC). Gdy sygnał jest cyfrowy, przyrząd analizuje modulacje typu QAM/QPSK/COFDM i wszystkie związane z tym parametry, jak typ modulacji, szybkość transmisji symboli, korekcja Viterbi itp. i próbuje dostroić się do tego sygnału. To wszystko powoduje, że TV EXPLORER jest przyrządem w pełni automatycznym, zdolnym do wykrycia i zidentyfikowania wszystkich kanałów w systemie telewizyjnym. W przypadku słabego sygnału, przyrząd umożliwia ręczną konfigurację. Kiedy przycisk Explorer jest wciśnięty przez kilka sekund, zaczyna się nowa eksploracja całego pasma. TV EXPLORER, w przeciwieństwie do innych mierników istniejących na rynku, wykonuje analizę całego badanego pasma, wykrywając w nim wszystkie kanały. Odnosi się to do kanałów naziemnych i satelitarnych. Ta nowa koncepcja powoduje radykalną zmianę w podejściu do istoty pomiarów. Analizator nie jest już tylko pasywnym przyrządem do mierzenia kanałów. Teraz jest pełnym analizatorem, zaczynającym pracę od samodzielnego zlokalizowania wszystkich kanałów dostępnych w paśmie. TV EXPLORER wykrywa sam wszystkie kanały w paśmie, nie wymagając żadnych wstępnych ustawień takich, jak liczba dostępnych kanałów, typów transmitowanych sygnałów ani ich charakterystyk. TV EXPLORER umie sam określić naturę sygnału (analogowy czy cyfrowy) i szerokość pasma kanału. Potrafi również samodzielnie rozpoznać przesunięcie kanału cyfrowego i je potem wyświetlić. Dla każdego eksplorowanego obszaru lub systemu tworzony jest rejestr zawierający tablice kanałów. Każda z nich może być zapamiętana pod inną nazwą. W dowolnym czasie zapamiętane dane mogą być wykorzystane do kolejnej eksploracji, która wówczas wykona się dużo szybciej. Tę zaletę szczególnie można docenić w krajach z sieciami wieloczęstotliwościowymi MFN.

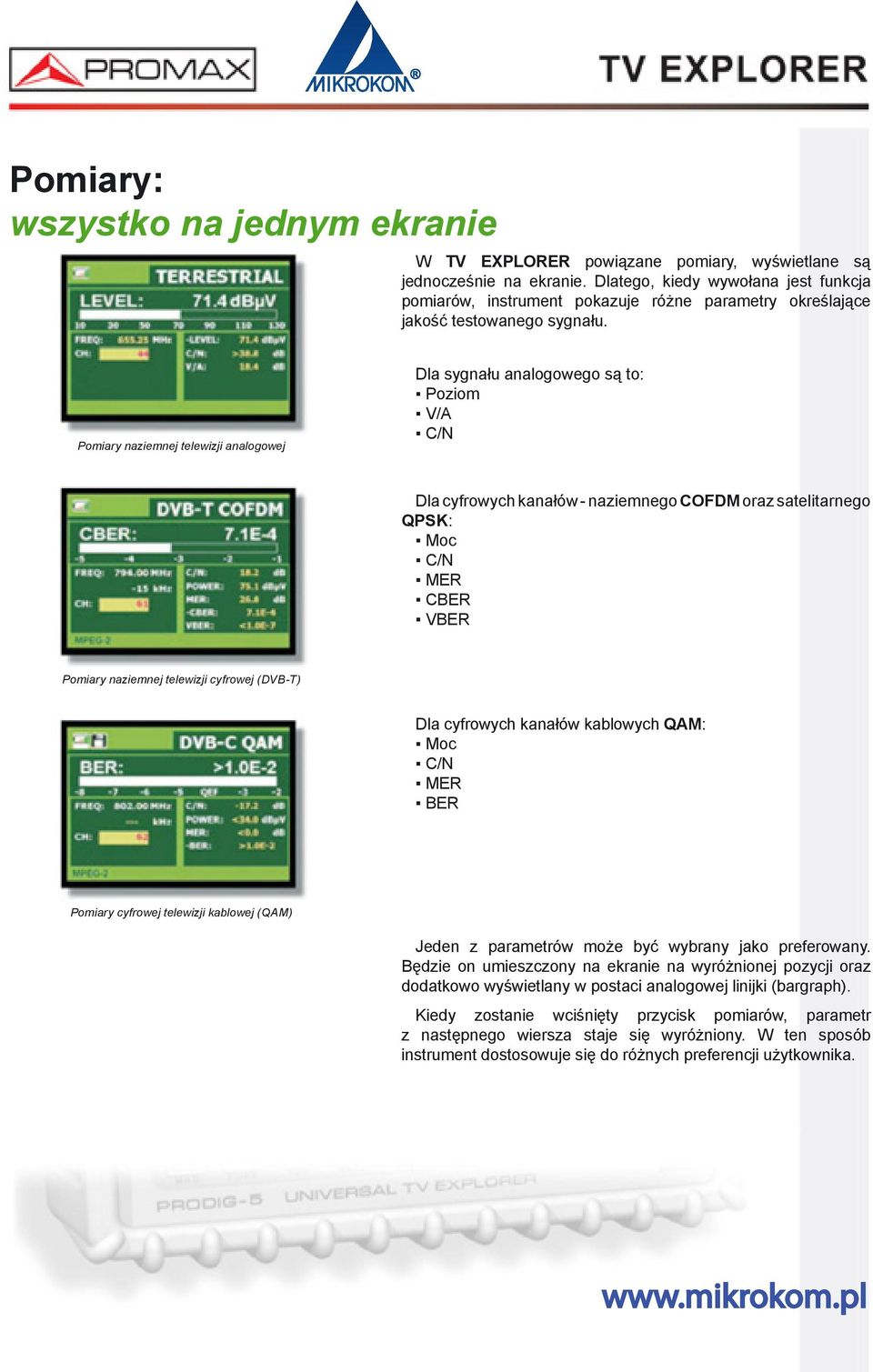

6 Pomiary: wszystko na jednym ekranie W TV EXPLORER powiązane pomiary, wyświetlane są jednocześnie na ekranie. Dlatego, kiedy wywołana jest funkcja pomiarów, instrument pokazuje różne parametry określające jakość testowanego sygnału. Pomiary naziemnej telewizji analogowej Dla sygnału analogowego są to: Poziom V/A C/N Dla cyfrowych kanałów - naziemnego COFDM oraz satelitarnego QPSK: Moc C/N MER CBER VBER Pomiary naziemnej telewizji cyfrowej (DVB-T) Dla cyfrowych kanałów kablowych QAM: Moc C/N MER BER Pomiary cyfrowej telewizji kablowej (QAM) Jeden z parametrów może być wybrany jako preferowany. Będzie on umieszczony na ekranie na wyróżnionej pozycji oraz dodatkowo wyświetlany w postaci analogowej linijki (bargraph). Kiedy zostanie wciśnięty przycisk pomiarów, parametr z następnego wiersza staje się wyróżniony. W ten sposób instrument dostosowuje się do różnych preferencji użytkownika.

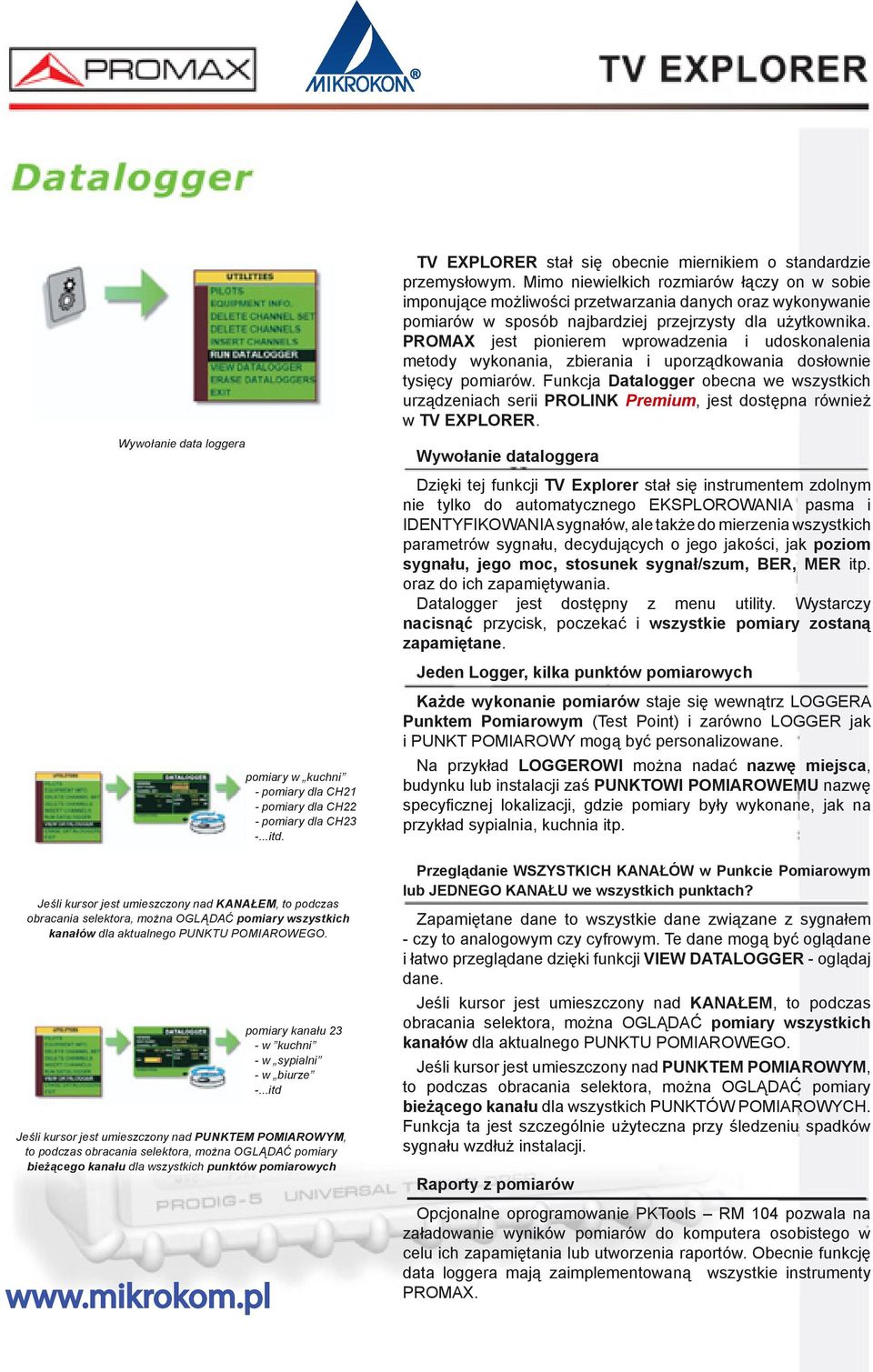

7 TV EXPLORER stał się obecnie miernikiem o standardzie przemysłowym. Mimo niewielkich rozmiarów łączy on w sobie imponujące możliwości przetwarzania danych oraz wykonywanie pomiarów w sposób najbardziej przejrzysty dla użytkownika. PROMAX jest pionierem wprowadzenia i udoskonalenia metody wykonania, zbierania i uporządkowania dosłownie tysięcy pomiarów. Funkcja Datalogger obecna we wszystkich urządzeniach serii PROLINK Premium, jest dostępna również w TV EXPLORER. Wywołanie data loggera Wywołanie dataloggera Dzięki tej funkcji TV Explorer stał się instrumentem zdolnym nie tylko do automatycznego EKSPLOROWANIA pasma i IDENTYFIKOWANIA sygnałów, ale także do mierzenia wszystkich parametrów sygnału, decydujących o jego jakości, jak poziom sygnału, jego moc, stosunek sygnał/szum, BER, MER itp. oraz do ich zapamiętywania. Datalogger jest dostępny z menu utility. Wystarczy nacisnąć przycisk, poczekać i wszystkie pomiary zostaną zapamiętane. Jeden Logger, kilka punktów pomiarowych pomiary w kuchni - pomiary dla CH21 - pomiary dla CH22 - pomiary dla CH itd. Jeśli kursor jest umieszczony nad KANAŁEM, to podczas obracania selektora, można OGLĄDAĆ pomiary wszystkich kanałów dla aktualnego PUNKTU POMIAROWEGO. pomiary kanału 23 - w kuchni - w sypialni - w biurze -...itd Jeśli kursor jest umieszczony nad PUNKTEM POMIAROWYM, to podczas obracania selektora, można OGLĄDAĆ pomiary bieżącego kanału dla wszystkich punktów pomiarowych Każde wykonanie pomiarów staje się wewnątrz LOGGERA Punktem Pomiarowym (Test Point) i zarówno LOGGER jak i PUNKT POMIAROWY mogą być personalizowane. Na przykład LOGGEROWI można nadać nazwę miejsca, budynku lub instalacji zaś PUNKTOWI POMIAROWEMU nazwę specyficznej lokalizacji, gdzie pomiary były wykonane, jak na przykład sypialnia, kuchnia itp. Przeglądanie WSZYSTKICH KANAŁÓW w Punkcie Pomiarowym lub JEDNEGO KANAŁU we wszystkich punktach? Zapamiętane dane to wszystkie dane związane z sygnałem - czy to analogowym czy cyfrowym. Te dane mogą być oglądane i łatwo przeglądane dzięki funkcji VIEW DATALOGGER - oglądaj dane. Jeśli kursor jest umieszczony nad KANAŁEM, to podczas obracania selektora, można OGLĄDAĆ pomiary wszystkich kanałów dla aktualnego PUNKTU POMIAROWEGO. Jeśli kursor jest umieszczony nad PUNKTEM POMIAROWYM, to podczas obracania selektora, można OGLĄDAĆ pomiary bieżącego kanału dla wszystkich PUNKTÓW POMIAROWYCH. Funkcja ta jest szczególnie użyteczna przy śledzeniu spadków sygnału wzdłuż instalacji. Raporty z pomiarów Opcjonalne oprogramowanie PKTools RM 104 pozwala na załadowanie wyników pomiarów do komputera osobistego w celu ich zapamiętania lub utworzenia raportów. Obecnie funkcję data loggera mają zaimplementowaną wszystkie instrumenty PROMAX.

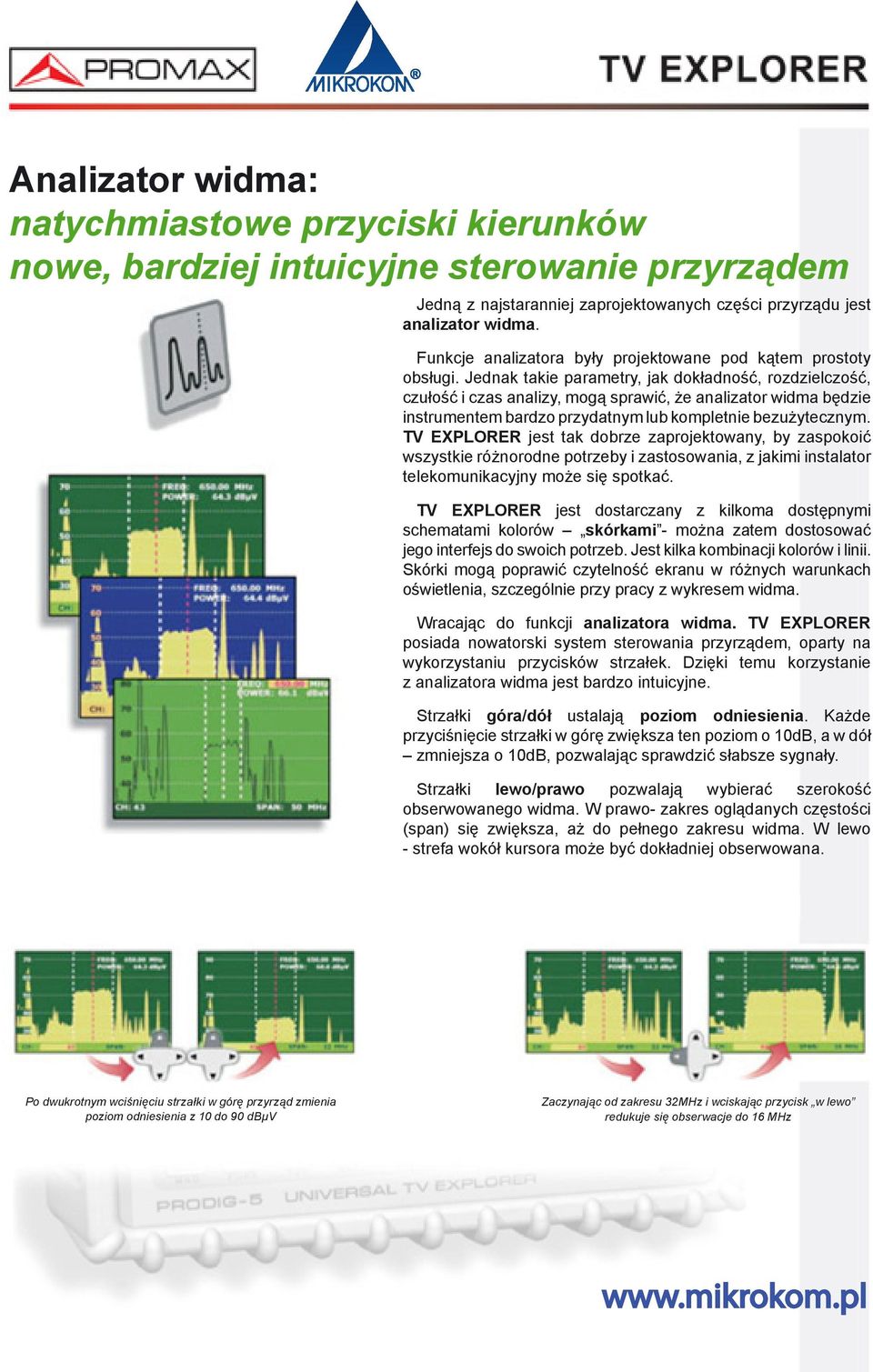

8 Analizator widma: natychmiastowe przyciski kierunków nowe, bardziej intuicyjne sterowanie przyrządem Jedną z najstaranniej zaprojektowanych części przyrządu jest analizator widma. Funkcje analizatora były projektowane pod kątem prostoty obsługi. Jednak takie parametry, jak dokładność, rozdzielczość, czułość i czas analizy, mogą sprawić, że analizator widma będzie instrumentem bardzo przydatnym lub kompletnie bezużytecznym. TV EXPLORER jest tak dobrze zaprojektowany, by zaspokoić wszystkie różnorodne potrzeby i zastosowania, z jakimi instalator telekomunikacyjny może się spotkać. TV EXPLORER jest dostarczany z kilkoma dostępnymi schematami kolorów skórkami - można zatem dostosować jego interfejs do swoich potrzeb. Jest kilka kombinacji kolorów i linii. Skórki mogą poprawić czytelność ekranu w różnych warunkach oświetlenia, szczególnie przy pracy z wykresem widma. Wracając do funkcji analizatora widma. TV EXPLORER posiada nowatorski system sterowania przyrządem, oparty na wykorzystaniu przycisków strzałek. Dzięki temu korzystanie z analizatora widma jest bardzo intuicyjne. Strzałki góra/dół ustalają poziom odniesienia. Każde przyciśnięcie strzałki w górę zwiększa ten poziom o 10dB, a w dół zmniejsza o 10dB, pozwalając sprawdzić słabsze sygnały. Strzałki lewo/prawo pozwalają wybierać szerokość obserwowanego widma. W prawo- zakres oglądanych częstości (span) się zwiększa, aż do pełnego zakresu widma. W lewo - strefa wokół kursora może być dokładniej obserwowana. Po dwukrotnym wciśnięciu strzałki w górę przyrząd zmienia poziom odniesienia z 10 do 90 dbµv Zaczynając od zakresu 32MHz i wciskając przycisk w lewo redukuje się obserwacje do 16 MHz

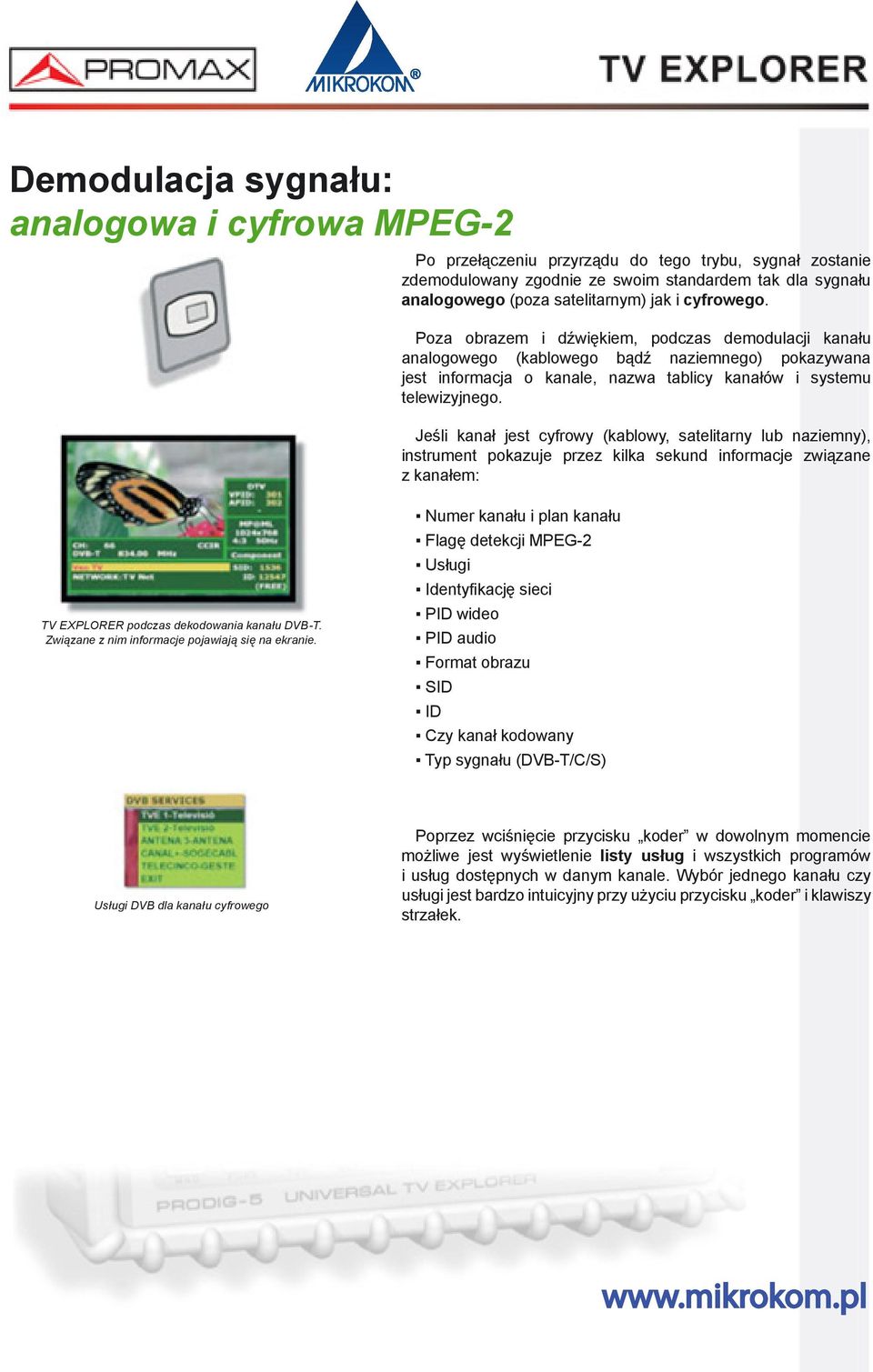

9 Demodulacja sygnału: analogowa i cyfrowa MPEG-2 Po przełączeniu przyrządu do tego trybu, sygnał zostanie zdemodulowany zgodnie ze swoim standardem tak dla sygnału analogowego (poza satelitarnym) jak i cyfrowego. Poza obrazem i dźwiękiem, podczas demodulacji kanału analogowego (kablowego bądź naziemnego) pokazywana jest informacja o kanale, nazwa tablicy kanałów i systemu telewizyjnego. Jeśli kanał jest cyfrowy (kablowy, satelitarny lub naziemny), instrument pokazuje przez kilka sekund informacje związane z kanałem: TV EXPLORER podczas dekodowania kanału DVB-T. Związane z nim informacje pojawiają się na ekranie. Numer kanału i plan kanału Flagę detekcji MPEG-2 Usługi Identyfikację sieci PID wideo PID audio Format obrazu SID ID Czy kanał kodowany Typ sygnału (DVB-T/C/S) Usługi DVB dla kanału cyfrowego Poprzez wciśnięcie przycisku koder w dowolnym momencie możliwe jest wyświetlenie listy usług i wszystkich programów i usług dostępnych w danym kanale. Wybór jednego kanału czy usługi jest bardzo intuicyjny przy użyciu przycisku koder i klawiszy strzałek.

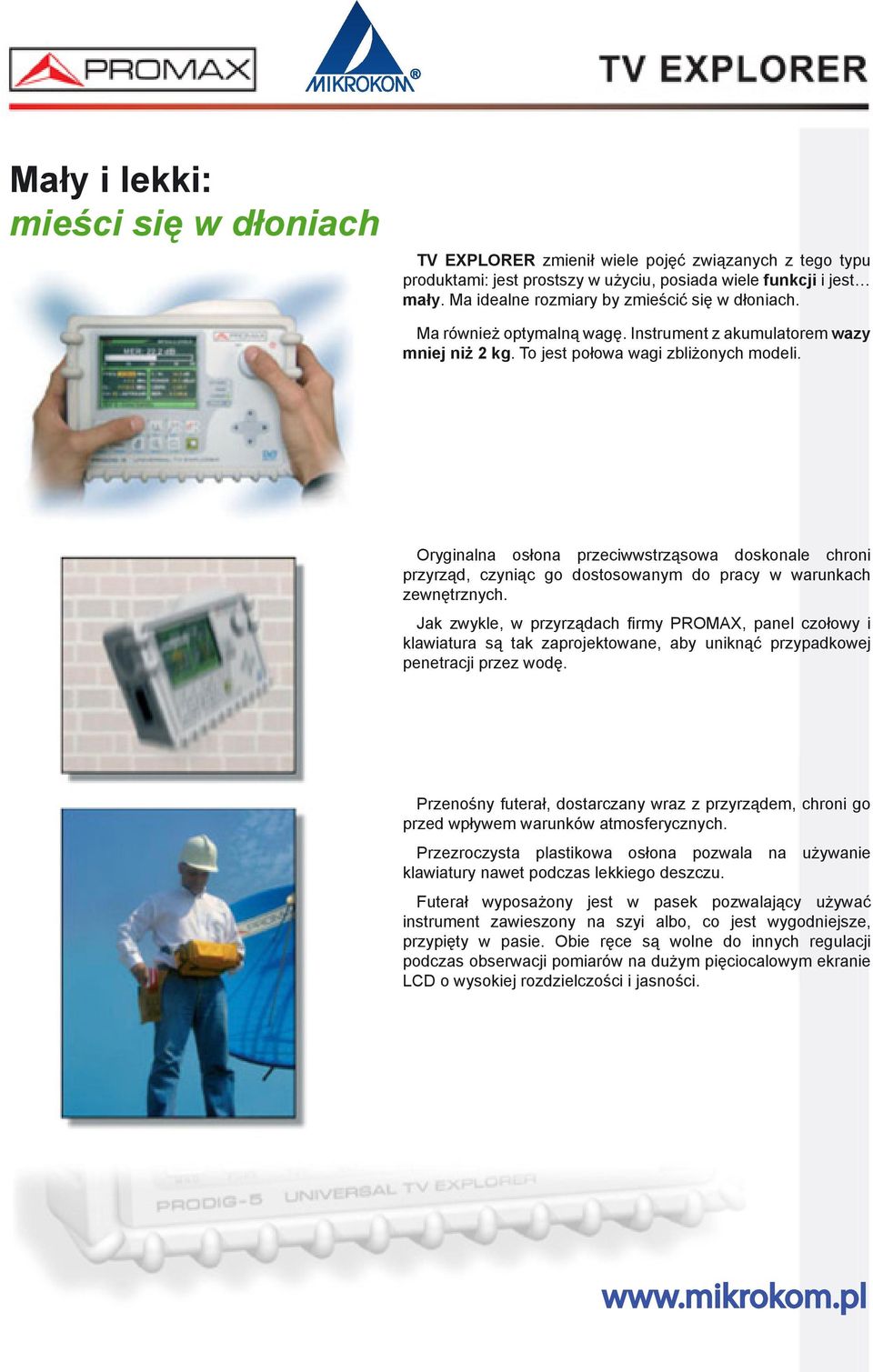

10 Mały i lekki: mieści się w dłoniach TV EXPLORER zmienił wiele pojęć związanych z tego typu produktami: jest prostszy w użyciu, posiada wiele funkcji i jest mały. Ma idealne rozmiary by zmieścić się w dłoniach. Ma również optymalną wagę. Instrument z akumulatorem wazy mniej niż 2 kg. To jest połowa wagi zbliżonych modeli. Oryginalna osłona przeciwwstrząsowa doskonale chroni przyrząd, czyniąc go dostosowanym do pracy w warunkach zewnętrznych. Jak zwykle, w przyrządach firmy PROMAX, panel czołowy i klawiatura są tak zaprojektowane, aby uniknąć przypadkowej penetracji przez wodę. Przenośny futerał, dostarczany wraz z przyrządem, chroni go przed wpływem warunków atmosferycznych. Przezroczysta plastikowa osłona pozwala na używanie klawiatury nawet podczas lekkiego deszczu. Futerał wyposażony jest w pasek pozwalający używać instrument zawieszony na szyi albo, co jest wygodniejsze, przypięty w pasie. Obie ręce są wolne do innych regulacji podczas obserwacji pomiarów na dużym pięciocalowym ekranie LCD o wysokiej rozdzielczości i jasności.

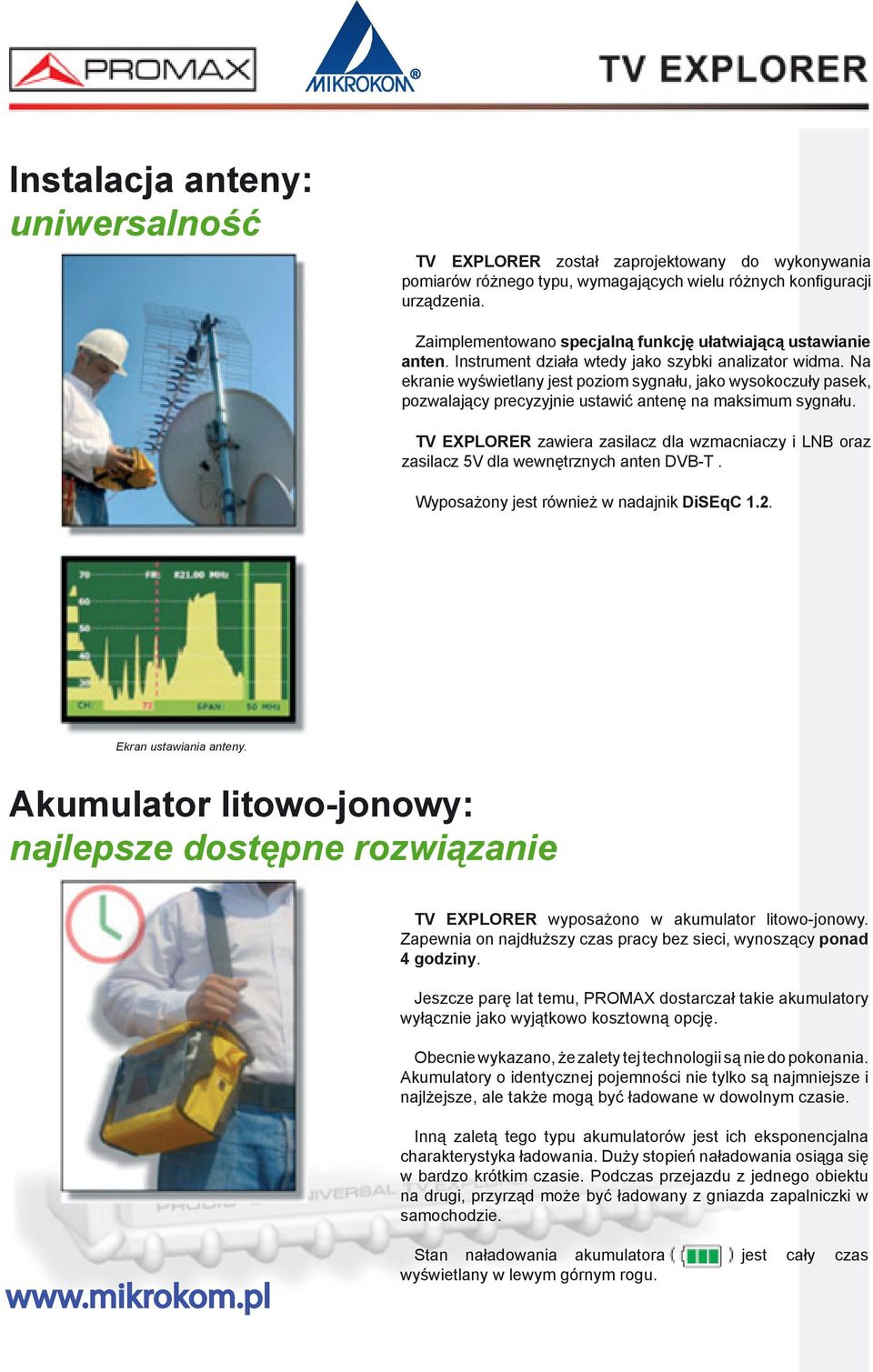

11 Instalacja anteny: uniwersalność TV EXPLORER został zaprojektowany do wykonywania pomiarów różnego typu, wymagających wielu różnych konfiguracji urządzenia. Zaimplementowano specjalną funkcję ułatwiającą ustawianie anten. Instrument działa wtedy jako szybki analizator widma. Na ekranie wyświetlany jest poziom sygnału, jako wysokoczuły pasek, pozwalający precyzyjnie ustawić antenę na maksimum sygnału. TV EXPLORER zawiera zasilacz dla wzmacniaczy i LNB oraz zasilacz 5V dla wewnętrznych anten DVB-T. Wyposażony jest również w nadajnik DiSEqC 1.2. Ekran ustawiania anteny. Akumulator litowo-jonowy: najlepsze dostępne rozwiązanie TV EXPLORER wyposażono w akumulator litowo-jonowy. Zapewnia on najdłuższy czas pracy bez sieci, wynoszący ponad 4 godziny. Jeszcze parę lat temu, PROMAX dostarczał takie akumulatory wyłącznie jako wyjątkowo kosztowną opcję. Obecnie wykazano, że zalety tej technologii są nie do pokonania. Akumulatory o identycznej pojemności nie tylko są najmniejsze i najlżejsze, ale także mogą być ładowane w dowolnym czasie. Inną zaletą tego typu akumulatorów jest ich eksponencjalna charakterystyka ładowania. Duży stopień naładowania osiąga się w bardzo krótkim czasie. Podczas przejazdu z jednego obiektu na drugi, przyrząd może być ładowany z gniazda zapalniczki w samochodzie. Stan naładowania akumulatora jest cały czas wyświetlany w lewym górnym rogu.

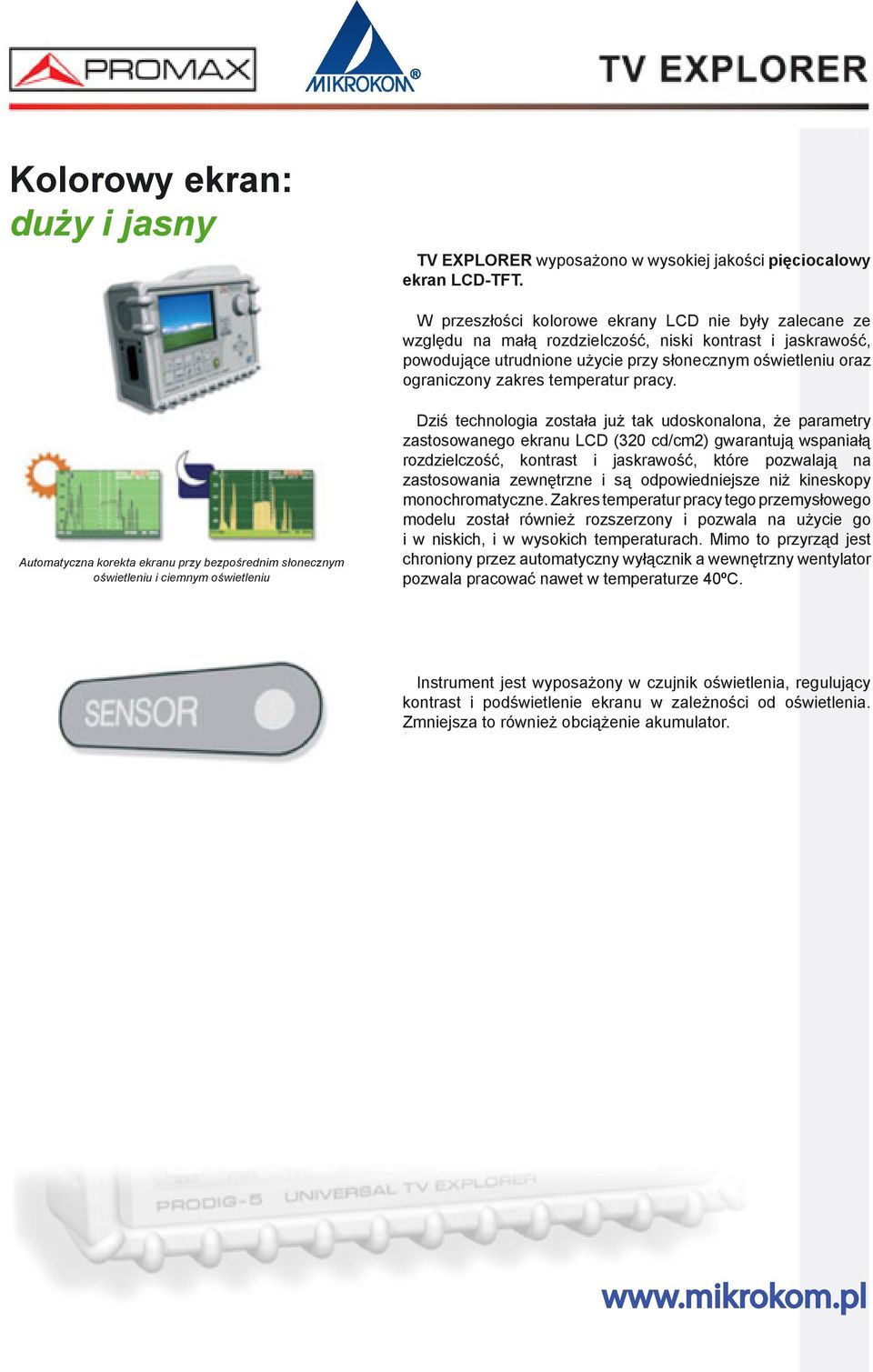

12 Kolorowy ekran: duży i jasny TV EXPLORER wyposażono w wysokiej jakości pięciocalowy ekran LCD-TFT. W przeszłości kolorowe ekrany LCD nie były zalecane ze względu na małą rozdzielczość, niski kontrast i jaskrawość, powodujące utrudnione użycie przy słonecznym oświetleniu oraz ograniczony zakres temperatur pracy. Automatyczna korekta ekranu przy bezpośrednim słonecznym oświetleniu i ciemnym oświetleniu Dziś technologia została już tak udoskonalona, że parametry zastosowanego ekranu LCD (320 cd/cm2) gwarantują wspaniałą rozdzielczość, kontrast i jaskrawość, które pozwalają na zastosowania zewnętrzne i są odpowiedniejsze niż kineskopy monochromatyczne. Zakres temperatur pracy tego przemysłowego modelu został również rozszerzony i pozwala na użycie go i w niskich, i w wysokich temperaturach. Mimo to przyrząd jest chroniony przez automatyczny wyłącznik a wewnętrzny wentylator pozwala pracować nawet w temperaturze 40ºC. Instrument jest wyposażony w czujnik oświetlenia, regulujący kontrast i podświetlenie ekranu w zależności od oświetlenia. Zmniejsza to również obciążenie akumulator.

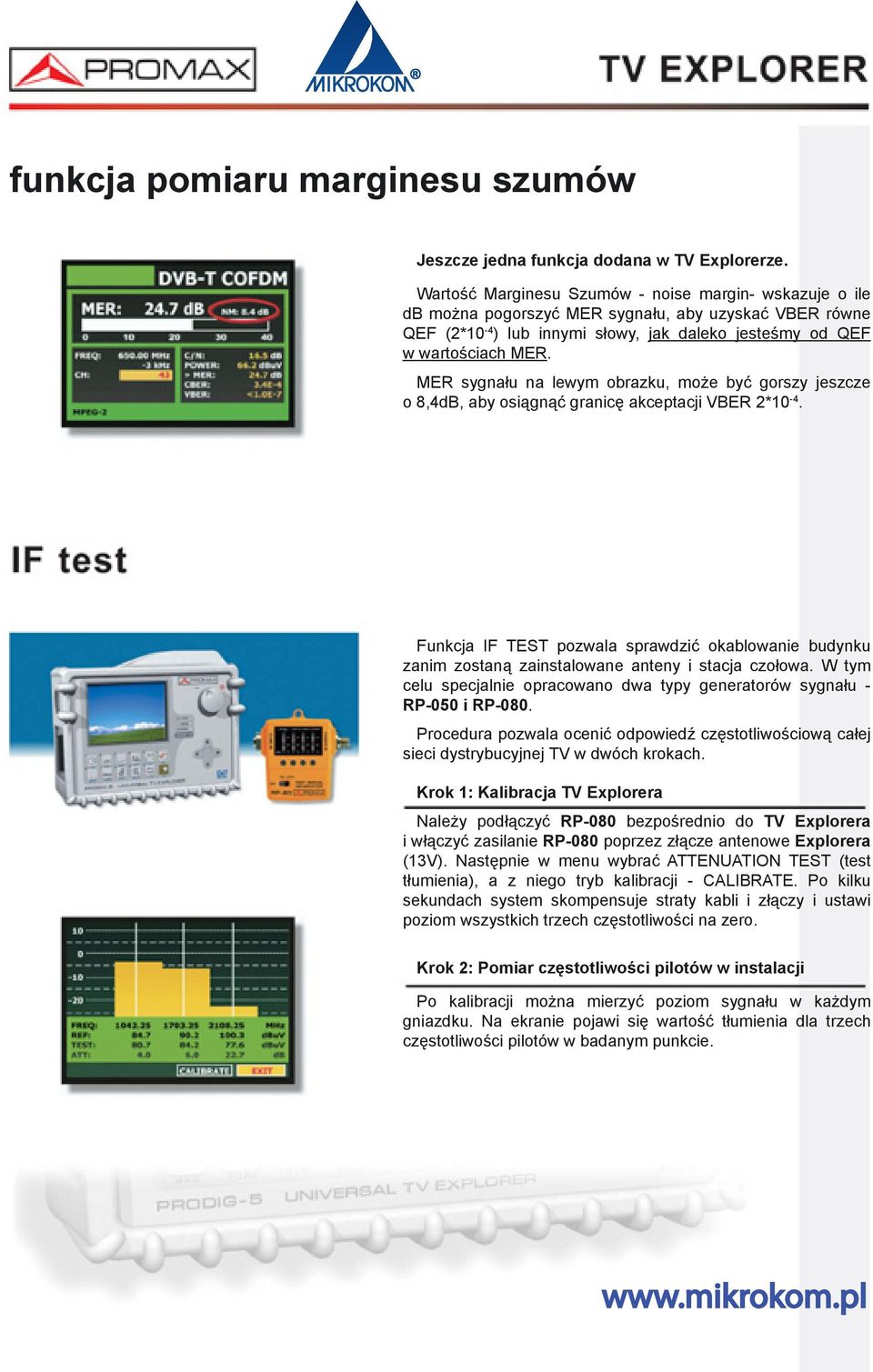

13 funkcja pomiaru marginesu szumów Jeszcze jedna funkcja dodana w TV Explorerze. Wartość Marginesu Szumów - noise margin- wskazuje o ile db można pogorszyć MER sygnału, aby uzyskać VBER równe QEF (2*10-4 ) lub innymi słowy, jak daleko jesteśmy od QEF w wartościach MER. MER sygnału na lewym obrazku, może być gorszy jeszcze o 8,4dB, aby osiągnąć granicę akceptacji VBER 2*10-4. Funkcja IF TEST pozwala sprawdzić okablowanie budynku zanim zostaną zainstalowane anteny i stacja czołowa. W tym celu specjalnie opracowano dwa typy generatorów sygnału - RP-050 i RP-080. Procedura pozwala ocenić odpowiedź częstotliwościową całej sieci dystrybucyjnej TV w dwóch krokach. Krok 1: Kalibracja TV Explorera Należy podłączyć RP-080 bezpośrednio do TV Explorera i włączyć zasilanie RP-080 poprzez złącze antenowe Explorera (13V). Następnie w menu wybrać ATTENUATION TEST (test tłumienia), a z niego tryb kalibracji - CALIBRATE. Po kilku sekundach system skompensuje straty kabli i złączy i ustawi poziom wszystkich trzech częstotliwości na zero. Krok 2: Pomiar częstotliwości pilotów w instalacji Po kalibracji można mierzyć poziom sygnału w każdym gniazdku. Na ekranie pojawi się wartość tłumienia dla trzech częstotliwości pilotów w badanym punkcie.

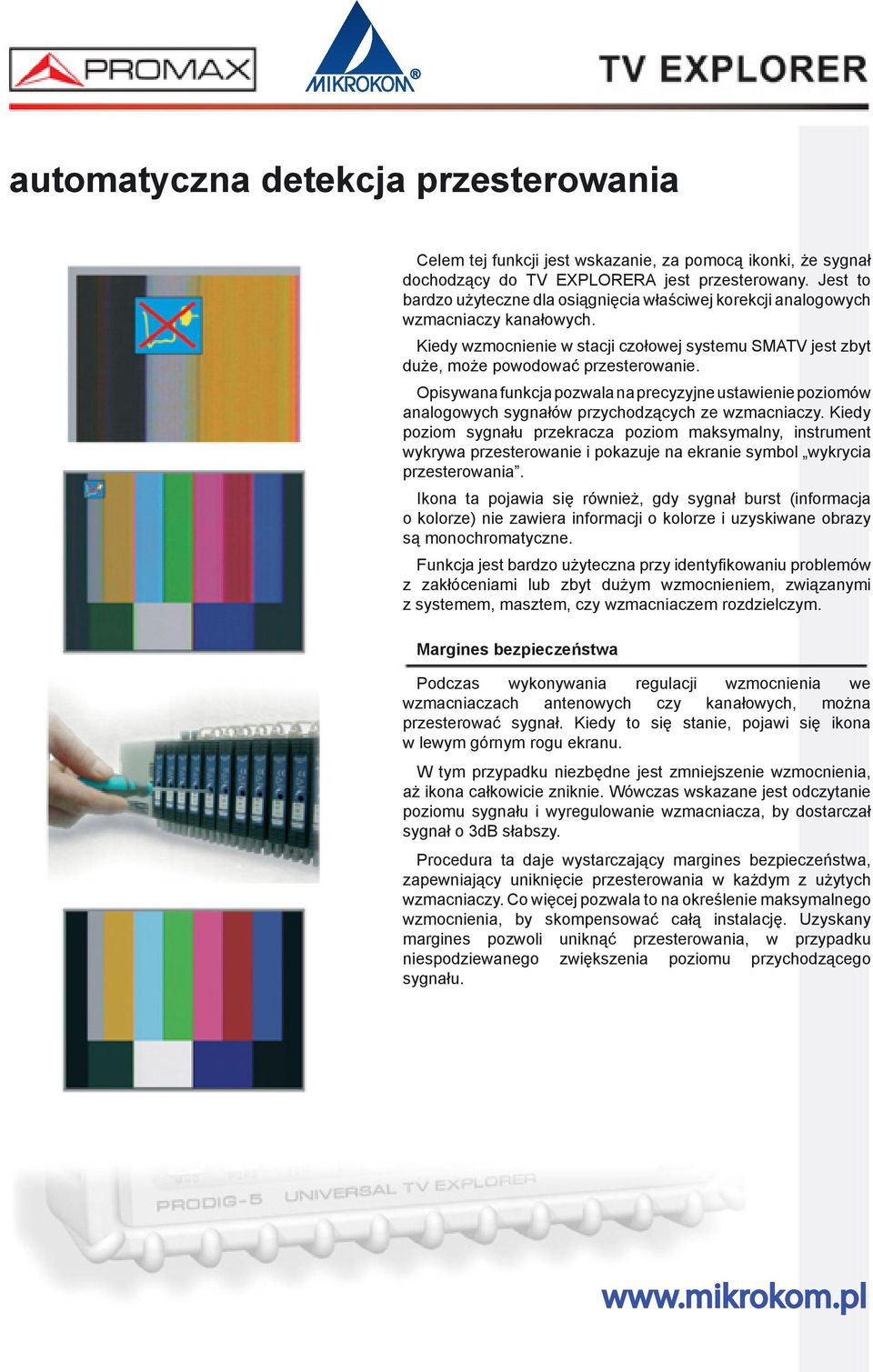

14 automatyczna detekcja przesterowania Celem tej funkcji jest wskazanie, za pomocą ikonki, że sygnał dochodzący do TV EXPLORERA jest przesterowany. Jest to bardzo użyteczne dla osiągnięcia właściwej korekcji analogowych wzmacniaczy kanałowych. Kiedy wzmocnienie w stacji czołowej systemu SMATV jest zbyt duże, może powodować przesterowanie. Opisywana funkcja pozwala na precyzyjne ustawienie poziomów analogowych sygnałów przychodzących ze wzmacniaczy. Kiedy poziom sygnału przekracza poziom maksymalny, instrument wykrywa przesterowanie i pokazuje na ekranie symbol wykrycia przesterowania. Ikona ta pojawia się również, gdy sygnał burst (informacja o kolorze) nie zawiera informacji o kolorze i uzyskiwane obrazy są monochromatyczne. Funkcja jest bardzo użyteczna przy identyfikowaniu problemów z zakłóceniami lub zbyt dużym wzmocnieniem, związanymi z systemem, masztem, czy wzmacniaczem rozdzielczym. Margines bezpieczeństwa Podczas wykonywania regulacji wzmocnienia we wzmacniaczach antenowych czy kanałowych, można przesterować sygnał. Kiedy to się stanie, pojawi się ikona w lewym górnym rogu ekranu. W tym przypadku niezbędne jest zmniejszenie wzmocnienia, aż ikona całkowicie zniknie. Wówczas wskazane jest odczytanie poziomu sygnału i wyregulowanie wzmacniacza, by dostarczał sygnał o 3dB słabszy. Procedura ta daje wystarczający margines bezpieczeństwa, zapewniający uniknięcie przesterowania w każdym z użytych wzmacniaczy. Co więcej pozwala to na określenie maksymalnego wzmocnienia, by skompensować całą instalację. Uzyskany margines pozwoli uniknąć przesterowania, w przypadku niespodziewanego zwiększenia poziomu przychodzącego sygnału.

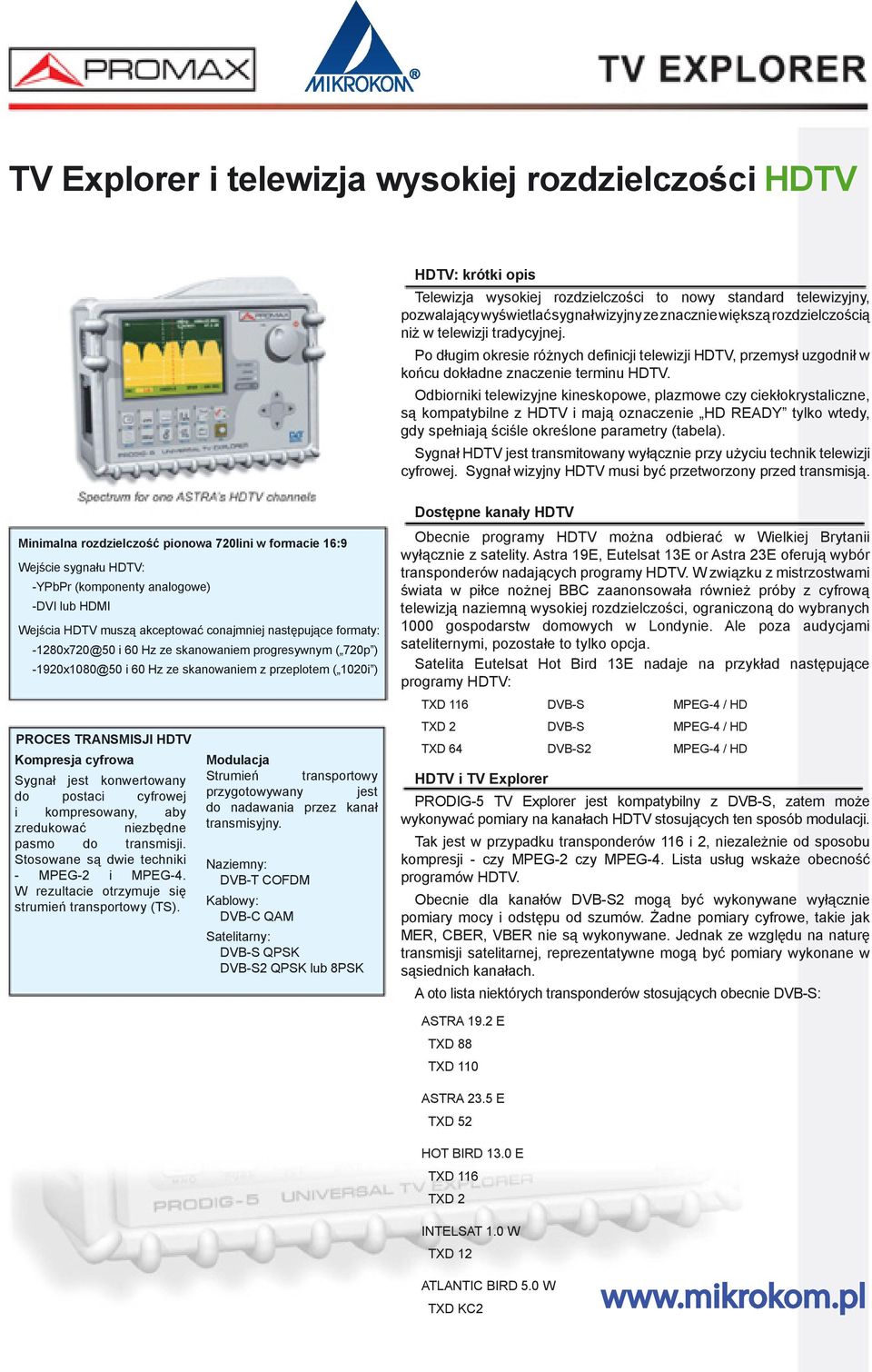

15 TV Explorer i telewizja wysokiej rozdzielczości HDTV HDTV: krótki opis Telewizja wysokiej rozdzielczości to nowy standard telewizyjny, pozwalający wyświetlać sygnał wizyjny ze znacznie większą rozdzielczością niż w telewizji tradycyjnej. Po długim okresie różnych definicji telewizji HDTV, przemysł uzgodnił w końcu dokładne znaczenie terminu HDTV. Odbiorniki telewizyjne kineskopowe, plazmowe czy ciekłokrystaliczne, są kompatybilne z HDTV i mają oznaczenie HD READY tylko wtedy, gdy spełniają ściśle określone parametry (tabela). Sygnał HDTV jest transmitowany wyłącznie przy użyciu technik telewizji cyfrowej. Sygnał wizyjny HDTV musi być przetworzony przed transmisją. Minimalna rozdzielczość pionowa 720lini w formacie 16:9 Wejście sygnału HDTV: -YPbPr (komponenty analogowe) -DVI lub HDMI Wejścia HDTV muszą akceptować conajmniej następujące formaty: -1280x720@50 i 60 Hz ze skanowaniem progresywnym ( 720p ) -1920x1080@50 i 60 Hz ze skanowaniem z przeplotem ( 1020i ) PROCES TRANSMISJI HDTV Kompresja cyfrowa Sygnał jest konwertowany do postaci cyfrowej i kompresowany, aby zredukować niezbędne pasmo do transmisji. Stosowane są dwie techniki - MPEG-2 i MPEG-4. W rezultacie otrzymuje się strumień transportowy (TS). Modulacja Strumień transportowy przygotowywany jest do nadawania przez kanał transmisyjny. Naziemny: DVB-T COFDM Kablowy: DVB-C QAM Satelitarny: DVB-S QPSK DVB-S2 QPSK lub 8PSK Dostępne kanały HDTV Obecnie programy HDTV można odbierać w Wielkiej Brytanii wyłącznie z satelity. Astra 19E, Eutelsat 13E or Astra 23E oferują wybór transponderów nadających programy HDTV. W związku z mistrzostwami świata w piłce nożnej BBC zaanonsowała również próby z cyfrową telewizją naziemną wysokiej rozdzielczości, ograniczoną do wybranych 1000 gospodarstw domowych w Londynie. Ale poza audycjami sateliternymi, pozostałe to tylko opcja. Satelita Eutelsat Hot Bird 13E nadaje na przykład następujące programy HDTV: TXD 116 DVB-S MPEG-4 / HD TXD 2 DVB-S MPEG-4 / HD TXD 64 DVB-S2 MPEG-4 / HD HDTV i TV Explorer PRODIG-5 TV Explorer jest kompatybilny z DVB-S, zatem może wykonywać pomiary na kanałach HDTV stosujących ten sposób modulacji. Tak jest w przypadku transponderów 116 i 2, niezależnie od sposobu kompresji - czy MPEG-2 czy MPEG-4. Lista usług wskaże obecność programów HDTV. Obecnie dla kanałów DVB-S2 mogą być wykonywane wyłącznie pomiary mocy i odstępu od szumów. Żadne pomiary cyfrowe, takie jak MER, CBER, VBER nie są wykonywane. Jednak ze względu na naturę transmisji satelitarnej, reprezentatywne mogą być pomiary wykonane w sąsiednich kanałach. A oto lista niektórych transponderów stosujących obecnie DVB-S: ASTRA 19.2 E TXD 88 TXD 110 ASTRA 23.5 E TXD 52 HOT BIRD 13.0 E TXD 116 TXD 2 INTELSAT 1.0 W TXD 12 ATLANTIC BIRD 5.0 W TXD KC2

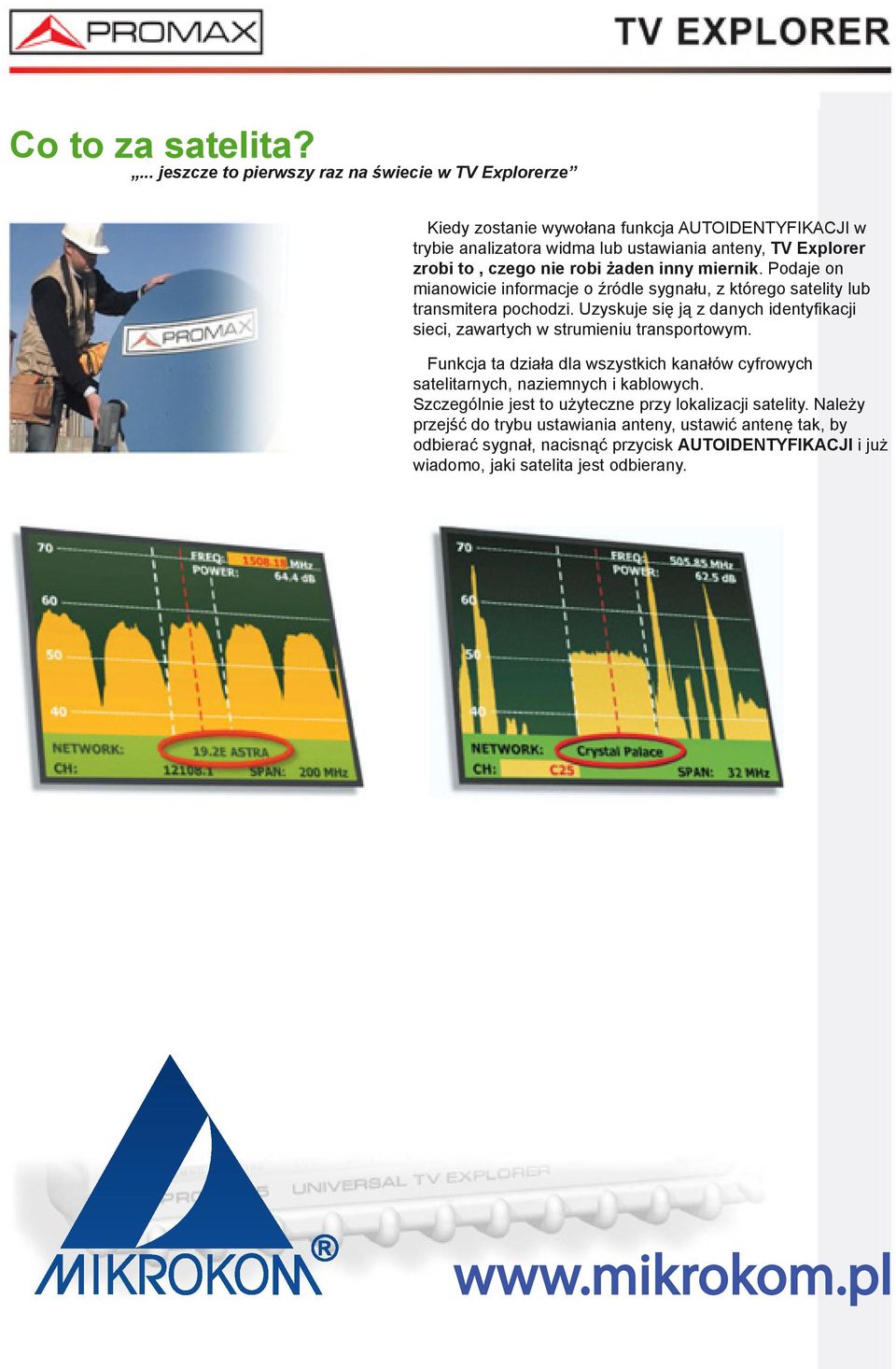

16 Co to za satelita?... jeszcze to pierwszy raz na świecie w TV Explorerze Kiedy zostanie wywołana funkcja AUTOIDENTYFIKACJI w trybie analizatora widma lub ustawiania anteny, TV Explorer zrobi to, czego nie robi żaden inny miernik. Podaje on mianowicie informacje o źródle sygnału, z którego satelity lub transmitera pochodzi. Uzyskuje się ją z danych identyfikacji sieci, zawartych w strumieniu transportowym. Funkcja ta działa dla wszystkich kanałów cyfrowych satelitarnych, naziemnych i kablowych. Szczególnie jest to użyteczne przy lokalizacji satelity. Należy przejść do trybu ustawiania anteny, ustawić antenę tak, by odbierać sygnał, nacisnąć przycisk AUTOIDENTYFIKACJI i już wiadomo, jaki satelita jest odbierany.
