SPAI. MODERNIZACJA NAPĘDU ROGATKOWEGO JEGD50 Dokumentacja techniczno-ruchowa KATOWICE SPÓŁDZIELNIA PRACY AUTOMATYKÓW I INFORMATYKÓW
|
|
- Zdzisław Rosiński
- 8 lat temu
- Przeglądów:
Transkrypt
1 SPAI KATOWICE PRO-SERW s.c. SOSNOWIEC NOWEMEX s.c. KATOWICE SPÓŁDZIELNIA PRACY AUTOMATYKÓW I INFORMATYKÓW KATOWICE, ul. Asnyka 32 tel/fax. (032) spai@spai.com.pl SOSNOWIEC, ul. Lipowa 11, tel/fax (32) , proserw.sc@gmail.com KATOWICE, ul. Asnyka 32, tel/fax (32) , spai@nowemex.com.pl MODERNIZACJA NAPĘDU ROGATKOWEGO JEGD50 Dokumentacja techniczno-ruchowa Nazwa dokumentu Str. Rys Data Zastępuje Opracował Zatwierdził Wyd DTR JEGD50M DTR JEGD50M wyd.2 ( ) L. Hanak J.Ostrowski 1
2 DTR - JEGD50M 0903 Spis treści 1. Wstęp 2. Opis techniczny 2.1. Podstawowe dane techniczne 2.2. Opis budowy układu kontroli położenia drąga Panel ZCP Elementy odbijające 2.3. Współpraca panelu ZCP2 z napędem JEGD Zewnętrzna kontrola położenia drąga 2.5. Włączanie latarek na drągach 2.6. Wewnętrzne elementy sygnalizacji i sterowania 2.7. Elementy zabezpieczające 2.8. Współpraca napędu z zewnętrznymi urządzeniami srk 3. Instrukcja obsługi i utrzymania 3.1. Regulacja położenia drąga 3.2. Utrzymanie 3.3. Wykaz narzędzi niezbędnych do uruchomienia rysunków utrzymania napędu Spis rysunków 1. Rozmieszczenie elementów sterujących po modernizacji napędu 2. Rozmieszczenie elementów odbijających 3. Schemat elektryczny napędu JEGD podłączenie zespołu ZCP2 do listwy LZ1 4. Schemat elektryczny napędu JEGD podłączenie zespołu ZST1 do listwy LZ1 i silnika DTRJEGD50M SPAI KATOWICE PRO-SERW SOSNOWIEC - 2
3 DTR - JEGD50M 0903 Niniejsza dokumentacja jest załącznikiem do DTR Elektryczny napęd rogatkowy JEGD50 produkcji ZWUS Katowice. Dokumentacja zawiera opis techniczny modernizacji napędu rogatkowego JEGD50 oraz instrukcję jego obsługi po modernizacji. 1. Wstęp Modernizacja napędu JEGD50 polega na : wymianie mechaniczno-elektrycznych wyłączników krańcowych typu PET na bezstykowy układ kontroli położenia drągów ZCP2 zastosowaniu nowego bloku styczników ZST1 wymianie listwy głównej z zaciskami śrubowymi na listwę z zaciskami klatkowymi (typu WAGO). dodaniu dodatkowej listwy zaciskowej do przyłączenia silnika Rozmieszczenie powyższych elementów w zmodernizowanym napędzie przedstawia rys. 1. Modernizacja nie zmienia funkcji poszczególnych bloków, a jej celem jest: ułatwienie regulacji położenia drąga dla personelu utrzymującego napędy zwiększenie precyzji nastaw położenia drąga zwiększenie niezawodności działania napędu 2. Opis techniczny 2.1. Podstawowe dane techniczne dotyczące napędu: znamionowe napięcie zasilania typ silnika moc silnika maksymalny pobór prądu przez napęd stycznik 24V DC komutatorowy prądu stałego 225W 14A 16A w kategorii AC-1 dotyczące panelu ZCP2: znamionowe napięcie zasilania 24V DC ± 6V maksymalny pobór prądu 0,12A typ czujników refleksyjne IR ogniskowa czujników 3,81mm tolerancja odległości zadziałania ±2mm gabaryty: dł./szer./wys. 140x120x32mm DTRJEGD50M SPAI KATOWICE PRO-SERW SOSNOWIEC - 3
4 DTR - JEGD50M Opis budowy zespołu kontroli położenia drąga Zadaniem zespołu kontroli położenia drąga jest dostarczanie informacji o wybranych położeniach drąga (0 0, 75 0, 90 0 ). W skład zespołu wchodzą: urządzenie elektroniczne: panel ZCP2 zawierające czujniki refleksyjne IR sterujące przekaźnikami, z wyprowadzonymi na zewnątrz zestykami, elementy odbijające promieniowanie IR, umocowane na wale drąga napędu rogatkowego Panel ZCP2 Panel ZCP2 składa się z trzech fotokomórek refleksyjnych, o ogniskowej 3,8mm, reagujących na odbicie własnego promieniowania podczerwonego od elementów odbijających umieszczonych na wale drąga napędu rogatkowego. Sygnał z czujników formowany jest przerzutnikami Schmitta i wykorzystany do sterowania trzema przekaźnikami zawierającymi po dwa zestyki przełączane. Jeden zestyk tych przekaźników włącza się w obwody sterowania styczników sterujących pracą silnika rogatki (odłączenie napięcia w położeniach skrajnych drąga), drugi zestyk każdego z przekaźników wyprowadza informację o położeniu drąga do zewnętrznych urządzeń srk. Styki przekaźników i bieguny zasilania wyprowadzone są na zewnątrz poprzez złącze WE/WY typu D-Sub 25 M. Podzespoły zasilane są stabilizowanym napięciem 12V DC, które dostarcza scalony stabilizator impulsowy. Brak tego napięcia powoduje przejście styków przekaźników opisanych powyżej w stan beznapięciowy, niezależnie od tego, nad którym czujnikiem znajduje się element odbijający promieniowanie IR. Aby wykryć taki stan, zastosowano dodatkowy przekaźnik, którego napęd jest podłączony do wyjścia stabilizatora, a jego styki wyprowadzone są na zewnątrz. Panel zmontowany jest na dwóch płytkach laminatowych z wykorzystaniem technologii montażu powierzchniowego i przewlekanego. Płytki pokryte są lakierem elektroizolacyjnym. Całość umieszczona jest w obudowie z tworzywa sztucznego wraz ze wspornikami, umożliwiającymi przymocowanie zespołu do konstrukcji napędu za pomocą dwóch śrub M4. W celu ewentualnej wymiany panelu, należy odłączyć od niego złącze WE/WY, wykręcając uprzednio wkręty zabezpieczające, a następnie odkręcić dwie śruby znajdujące się w górnej płycie napędu Elementy odbijające Na wale drąga napędu umieszczone są trzy elementy odbijające promieniowanie emitowane przez nadajniki podczerwieni fotokomórek zespołu ZCP2 (dla kątów 90 0, 75 0, 0 0 położenia wału). Sposób ich rozmieszczenia na wale przedstawia rys.2. Zespoły odbijające zbudowane są z pierścienia ze śrubą zwalniającą, mocowanego na wale i odbłyśnika. Śruba zwalniająca służy do poluzowania pierścienia, co umożliwia przesuwanie odbłyśnika, a tym samym regulację momentu zadziałania odpowiedniej fotokomórki. Aktywnym elementem odbłyśnika jest jego krawędź czołowa, zostało to przedstawione na rys.2. Wymiary i kształt elementu odbijającego są tak dobrane, żeby odbłyśnik, w czasie obrotu wału, przesuwał się pod fotokomórką zawsze równolegle w odległości 4,0 ± 2mm. Odbłyśnik wykonany jest z blachy nierdzewnej, materiału silnie odbijającego światło i nie ulegającego korozji Zespół styczników ZST1 Panel ZCP2 współpracuje z napędem JEGD50 poprzez zespół styczników ZST1 (rys.3). Dwa styczniki (ST1, ST2) realizują w napędzie JEGD50 włączanie napięcia do silnika i przełączanie jego uzwojeń dla uzyskania żądanego kierunku obrotów. Napędy styczników sterowane są stykami przekaźników REL1 i REL3 zespołu ZCP2. Styki przekaźników odpowiadają funkcjonalnie stykom przełączników kontaktowych PET (REL1-P1, REL3-P2). Styki przekaźników do celów pomiarowych w razie awarii są dostępne na listwie LZ1 (REL1 zaciski 8,9,10; REL3 zaciski 11,12,13) DTRJEGD50M SPAI KATOWICE PRO-SERW SOSNOWIEC - 4
5 DTR - JEGD50M Zewnętrzna kontrola położenia drąga Do celów kontrolnych, z panelu ZCP2 wyprowadzono na listwę zaciskową LZ1, dodatkowe styki przekaźników REL1, REL3 i REL4. Styki te podają sygnały informujące o położeniu drąga i braku zasilania panelu ZCP-2 do urządzeń srk (rys.3.): kontrola zamknięcia REL3 zaciski listwy LZ1 funkcjonalnie zastępują przełącznik PET P5 kontrola otwarcia REL1 zaciski listwy LZ1 funkcjonalnie zastępują przełącznik PET P4. Kontrola zasilania ZCP-2 REL4 zaciski listwy LZ1 należy włączyć szeregowo w obwód kontroli ciągłości drąga KCD 2.6. Włączanie latarek na drągach Latarki włączane są stykami przekaźnika REL2 zespołu ZCP2. Styki tego przekaźnika zastępują styki przełącznika PET P2 i wyprowadzone są na listwę zaciskową LZ1 (zaciski 14 i 16), a następnie poprzez wał silnika do listwy zaciskowej latarek (rys.3.) Wewnętrzne elementy sygnalizacji i sterowania Dla obserwacji pracy napędu przy zdjętej osłonie, służą elementy sygnalizacji wbudowane do zespołu ZCP2 : 2.8. Zespół zabezpieczeń wskaźniki zadziałania czujników położenia: 90 0, 75 0, 0 0 (LED koloru czerwonego) wskaźnik obecności napięcia +12V dla zasilania elektroniki i przekaźników (LED koloru zielonego) Zespół zabezpieczeń składa się z: zabezpieczenia linii zasilającej - wyłącznikiem nadprądowym typu S191 z wyzwalaczem termicznym (silnik), zabezpieczenia linii zasilającej latarki drągów -.wyłącznikiem nadprądowym typu S191 z wyzwalaczem termicznym zabezpieczenia przed skutkami przepięć w linii zasilającej - ogniwem złożonym z warystora, i dławika ( ZCP2) zabezpieczenia przed odwrotną polaryzacją linii zasilającej - diodą prostowniczą (ZCP2) 2.9. Współpraca napędu z zewnętrznymi urządzeniami srk Modernizacja napędu polegająca na zastosowaniu panelu ZCP2 zamiast przełączników PET, nie zmienia w sposób zasadniczy współpracy napędu z urządzeniami srk. Odnośnie współpracy napędu z urządzeniami srk należy korzystać z DTR ZWUS. Jedynym odstępstwem od powyższego dokumentu jest współpraca zmodernizowanego napędu z ssp. Ponieważ położenie styków przekaźników w panelu ZCP2 zależy od ciągłości zasilania, w przypadku jego braku, zestyki przekaźników przechodzą w położenie jak dla stanu beznapięciowego. W takiej sytuacji informacja o położeniu drąga może być niezgodna ze stanem rzeczywistym. Dla napędów pracujących w ssp sytuacja taka musi być wykrywana. W tym celu z panelu ZCP2 wyprowadzony jest na listwę LZ1 (zaciski 29,30) zestyk informujący o tym, że panel jest zasilany. Zestyk ten należy włączyć szeregowo w obwód ciągłości drąga KCD w ssp. 3. Instrukcja obsługi i utrzymania 3.1. Regulacja położenia drąga Po wykonaniu modernizacji napędu wstępną regulację położenia elementów odbijających wykonuje się bez założonego drąga u producenta. Po założeniu i zamocowaniu drąga na wale w celu ustawienia elementów odbijających należy wykonać następujące czynności: Ustawić wał w położeniu 90 - kąt uwzględniający bezwładność drąga, wykorzystując ręczny sposób obrotu wałem. Włączyć zasilanie. DTRJEGD50M SPAI KATOWICE PRO-SERW SOSNOWIEC - 5
6 DTR - JEGD50M 0903 Śrubą zwalniająca poluzować pierścień elementu odbijającego (ok. pół obrotu śruby w lewo). Ustawić element odbijający pod fotokomórką 90, powodując zapalenie diody sygnalizacyjnej. Metodą kolejnych przybliżeń ustalić punkt przełączania fotokomórki i pozostawić element odbijający w położeniu przy którym świeci się jeszcze dioda sygnalizacyjna. Dokręcić śrubę zwalniającą elementu odbijającego. Czynności te powtórzyć dla pozostałych elementów odbijających przy kątach (0 i 75 ) położenia wału uwzględniających bezwładność drąga i wybieg silnika Należy przy tym pamiętać że: aktywną krawędzią elementu odbijającego jest jego krawędź czołowa i do jej położenia odnoszą się powyższe wskazówki. element odbijający 0 jest skierowany przeciwnie niż pozostałe elementy 3.2. Utrzymanie Utrzymanie układu kontroli położenia drągów ZCP2 polega na okresowym, raz na pół roku, oczyszczeniu delikatną szmatką flanelową powierzchni czujników refleksyjnych i elementów odbijających. 3.3 Wykaz narzędzi niezbędnych do uruchomienia i utrzymania napędu klucz do nastawiania ręcznego, klucz nasadowy 6 do regulacji elementów odbijających, śrubokręt płaski o szerokości 3mm do złączek WAGO, klucz 19 do regulacji położenia drąga mimośrodem DTRJEGD50M SPAI KATOWICE PRO-SERW SOSNOWIEC - 6

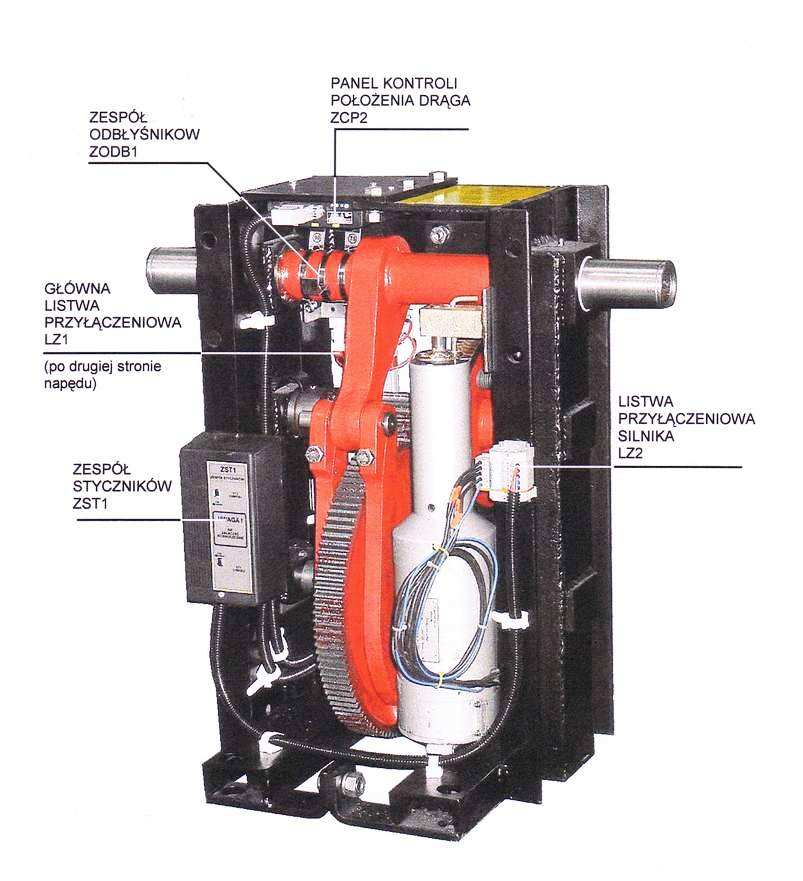

7 DTR - JEGD Rozmieszczenie elementów sterujących po modernizacji napędu DTRJEGD50M SPAI KATOWICE PRO-SERW SOSNOWIEC - 7

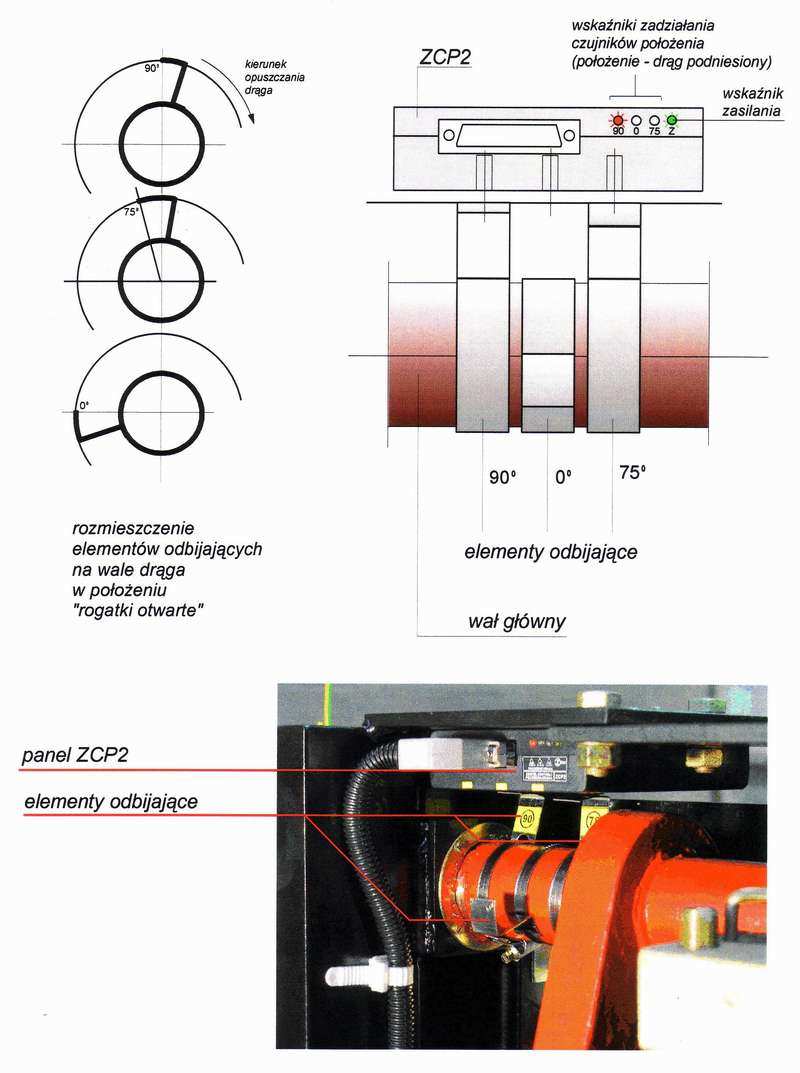

8 DTR - JEGD Rozmieszczenie elementów odbijających DTRJEGD50M SPAI KATOWICE PRO-SERW SOSNOWIEC - 8
9 DTR - JEGD Schemat elektryczny napędu JEGD podłączenie zespołu ZCP2 do listwy LZ1 DTRJEGD50M SPAI KATOWICE PRO-SERW SOSNOWIEC - 9
10 DTR - JEGD Schemat elektryczny napędu JEGD podłączenie zespołu ZST1 do listwy LZ1 i silnika DTRJEGD50M SPAI KATOWICE PRO-SERW SOSNOWIEC - 10

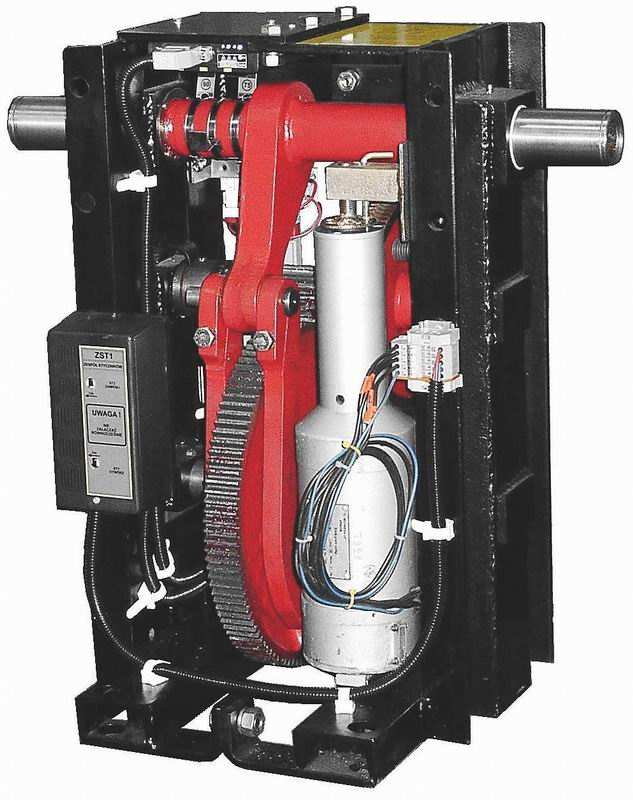

ZMODERNIZOWANY NAPĘD ROGATKOWY JEGD50M220 Dokumentacja techniczno - ruchowa
SPAI K A T O WI C E PRO-SERW s.c. SOSNOWIEC NOWEMEX s.c. KATOWICE SPÓŁDZIELNIA PRACY AUTOMATYKÓW I INFORMATYKÓW 40-696 KATOWICE, ul. Asnyka 32 tel/fax. (32) 710 22 39 www.spai.com.pl e-mail: spai@spai.com.pl
INSTRUKCJA INSTALATORA
-1- Zakład Elektroniki COMPAS 05-110 Jabłonna ul. Modlińska 17 B tel. (+48 22) 782-43-15 fax. (+48 22) 782-40-64 e-mail: ze@compas.com.pl INSTRUKCJA INSTALATORA MTR 105 STEROWNIK BRAMKI OBROTOWEJ AS 13
Przekaźnik mieści się w uniwersalnej obudowie zatablicowej wykonanej z tworzywa niepalnego ABS o wymiarach 72x72x75 mm.
1. ZASTOSOWANIE Przekaźnik PS-1 służy do optycznej sygnalizacji zadziałania zabezpieczeń a także sygnalizuje awarię i zakłócenie w pracy urządzeń elektroenergetycznych. Umożliwia wizualizację i powielenie
HiTiN Sp. z o. o. Przekaźnik kontroli temperatury RTT 15 DTR Katowice, ul. Szopienicka 62 C Tel/fax.: +48 (32)
HiTiN Sp. z o. o. 40 432 Katowice, ul. Szopienicka 62 C Tel/fax.: +48 (32) 353 41 31 www.hitin.pl Przekaźnik kontroli temperatury RTT 15 DTR Katowice 2010r. 1 1. Wstęp. Przekaźnik elektroniczny RTT-15
PRZETWORNICA DC/AC PSAS400
PRO-SERW s.c. SOSNOWIEC ul. Lipowa 11, 41-200 SOSNOWIEC, tel/fax: 32 269 81 18, tel: 32 291 68 41 e-mail: proserw.sc@gmail.com www.proserwsc.pl PRZETWORNICA DC/AC PSAS400 DOKUMENTACJA TECHNICZNO - RUCHOWA
HiTiN Sp. z o. o. Przekaźnik kontroli temperatury RTT 14 DTR Katowice, ul. Szopienicka 62 C tel/fax.: +48 (32)
HiTiN Sp. z o. o. 40 432 Katowice, ul. Szopienicka 62 C tel/fax.: +48 (32) 353 41 31 www.hitin.pl Przekaźnik kontroli temperatury RTT 14 DTR Katowice, 2001 r. 1 1. Wstęp. Przekażnik elektroniczny RTT-14
PRZEKAŹNIK SYGNALIZACYJNY PS-1 DOKUMENTACJA TECHNICZNO-RUCHOWA
PRZEKAŹNIK SYGNALIZACYJNY PS-1 DOKUMENTACJA TECHNICZNO-RUCHOWA 1. ZASTOSOWANIE Przekaźnik PS-1 służy do optycznej sygnalizacji zadziałania zabezpieczeń a także sygnalizuje awarię i zakłócenie w pracy urządzeń
Rys. 1. Przekaźnik kontroli ciągłości obwodów wyłączających typu RCW-3 - schemat funkcjonalny wyprowadzeń.
ZASTOSOWANIE. Przekaźnik RCW-3 przeznaczony jest do kontroli ciągłości obwodów wyłączających i sygnalizacji jej braku. Przekaźnik może kontrolować ciągłość w jednym, dwóch lub trzech niezależnych obwodach
Przekaźnik kontroli ciągłości obwodów wyłączających
Przekaźnik kontroli ciągłości obwodów wyłączających PS-2 65,0 mm 72,0 mm ZASILANIE 1. ZASTOSOWANIE Przekaźnik PS-2 służy do optycznej sygnalizacji zadziałania zabezpieczeń a także sygnalizuje awarię i
HiTiN Sp. z o. o. Przekaźnik kontroli temperatury RTT 14 WD DTR Katowice, ul. Szopienicka 62 C tel/fax.: +48 (32)
HiTiN Sp. z o. o. 40 432 Katowice, ul. Szopienicka 62 C tel/fax.: +48 (32) 353 41 31 www.hitin.pl Przekaźnik kontroli temperatury RTT 14 WD DTR Katowice, 2002 r. 1 1. Wstęp. Przekażnik elektroniczny RTT-14WD
PRO-SERW s.c. SOSNOWIEC
s.c. SOSNOWIEC ul. Lipowa 11, 41-200 SOSNOWIEC tel: 32 291 68 41 e-mail: proserw.sc@gmail.com www.proserwsc.pl STABILIZATOR NASTAWNY PSSN-02 Dokumentacja Techniczno-Ruchowa Nazwa dokumentu Str. Rys Data
Dokumentacja Techniczno-Ruchowa
dwustanowych typu ES-23 WYDANIE: 1.01 DATA: 16.08.2006 NR DOK: 2 / 2 EWIDENCJA ZMIAN Zmiana Autor zmiany Podpis Data INFORMACJA O WYCOFANIU DOKUMENTACJI Data Przyczyna Nr dok./nr wyd. dokumentacji zastępującej
PRZEKAŹNIK POMOCNICZY PRZEŁĄCZAJĄCY RZ1
PRZEKAŹNIK POMOCNICZY PRZEŁĄCZAJĄCY RZ1 9 10 11 12 13 14 15 16 75,0 mm 75,0 mm 1 2 3 4 5 6 7 8 1. ZASTOSOWANIE Przekaźnik RZ1 jest urządzeniem automatycznego przełączania zasilania. W przypadku zaniku
Przekaźnik sygnalizacyjny PS-1 DTR_2011_11_PS-1
Przekaźnik sygnalizacyjny 1. ZASTOSOWANIE Przekaźnik sygnalizacyjny przeznaczony jest do użytku w układach automatyki i zabezpieczeń. Urządzenie umożliwia wizualizację i powielenie jednego sygnału wejściowego.
HiTiN Sp. z o. o. Przekaźnik kontroli temperatury RTT 14W DTR Katowice, ul. Szopienicka 62 C tel/fax.: + 48 (32)
HiTiN Sp. z o. o. 40 432 Katowice, ul. Szopienicka 62 C tel/fax.: + 48 (32) 353 41 31 www.hitin.pl Przekaźnik kontroli temperatury RTT 14W DTR Katowice, 2001r. 1 1. Wstęp. Przekażnik elektroniczny RTT-14W
HiTiN Sp. z o. o. Przekaźnik kontroli temperatury RTT 5 DTR Katowice, ul. Szopienicka 62 C tel/fax.: + 48 (32) (32)
HiTiN Sp. z o. o. 40 432 Katowice, ul. Szopienicka 62 C tel/fax.: + 48 (32) 353 41 31 + 48 (32) 601 20 60 www.hitin.pl Przekaźnik kontroli temperatury RTT 5 DTR v 07.07.2016 Katowice, 1999r. 2 1. Wstęp.
Rys. 1. Przekaźnik kontroli ciągłości obwodów wyłączających typu RCW-3 - schemat funkcjonalny wyprowadzeń.
ZASTOSOWANIE. RCW-3 Przekaźnik RCW-3 przeznaczony jest do kontroli ciągłości obwodów wyłączających i sygnalizacji jej braku. Przekaźnik może kontrolować ciągłość w jednym, dwóch lub trzech niezależnych
LDSP-11 LISTWOWY DWUPRZEWODOWY SYGNALIZATOR PRZEKROCZEŃ DOKUMENTACJA TECHNICZNO-RUCHOWA. Wrocław, luty 1999 r.
LISTWOWY DWUPRZEWODOWY SYGNALIZATOR PRZEKROCZEŃ DOKUMENTACJA TECHNICZNO-RUCHOWA Wrocław, luty 1999 r. 50-305 WROCŁAW TEL./FAX (+71) 373-52-27 ul. S.JARACZA 57-57A TEL. 0-602-62-32-71 str.2 SPIS TREŚCI
HiTiN Sp. z o. o. Przekaźnik kontroli temperatury RTT 14 DTR
HiTiN Sp. z o. o. 40 432 Katowice, ul. Szopienicka 62 C tel/fax.: +48 (32) 353 41 31 + 48 (32) 601 20 60 www.hitin.pl Przekaźnik kontroli temperatury RTT 14 DTR Katowice, 2001 r. V01.01.2015 1 2 1. Wstęp.
INSTRUKCJA MONTAŻU / OBSŁUGI
INSTRUKCJA MONTAŻU / OBSŁUGI ZWORY ELEKTROMAGNETYCZNE WPUSZCZANE EL-120, EL-140 EL-350, EL-350S EL-600SL, EL-600TSL, EL-600DSL EL-800SL, EL-800BSL EL-800TSL, EL-800DSL EL-1200SL, EL-1200BSL EL-1200TSL,
Przekaźnik sygnalizacyjny typu PS-1
Przekaźnik sygnalizacyjny typu PS-1 Zastosowanie Przekaźnik sygnalizacyjny PS-1 przeznaczony jest do użytku w układach automatyki i zabezpieczeń. Urządzenie umożliwia wizualizację i powielenie jednego
Wibracyjny sygnalizator poziomu WSP-1C
Wibracyjny sygnalizator poziomu WSP-1C - dokumentacja techniczno-ruchowa - Spis treści 1. Zastosowanie 2. Budowa 3. Dane techniczne 4. Uruchomienie 5. Zamocowanie 6. Panel przyłączeniowyy 7. Tryby pracy
HiTiN Sp. z o. o. Przekaźnik kontroli temperatury RTT 15 DTR Katowice, ul. Szopienicka 62 C tel/fax.: +48 (32) (32)
HiTiN Sp. z o. o. 40 432 Katowice, ul. Szopienicka 62 C tel/fax.: +48 (32) 353 41 31 + 48 (32) 601 20 60 www.hitin.pl Przekaźnik kontroli temperatury RTT 15 DTR Katowice 2010r. V01.01.2015 1 2 1. Wstęp.
1. ZASTOSOWANIE 2. BUDOWA
1. ZASTOSOWANIE PS-1 służy do optycznej sygnalizacji zadziałania zabezpieczeń, a także sygnalizuje awarię i zakłócenie w pracy urządzeń elektroenergetycznych. Sygnalizacja zapewnia personelowi precyzyjną
DOKUMENTACJA TECHNICZNO RUCHOWA DTR
HiTiN Sp. z o. o. 40 432 Katowice, ul. Szopienicka 62 C tel/fax.: +48 (32) 353 41 31 +48 (32) 601 20 60 www.hitin.pl Przekaźnik kontroli temperatury RTT 16 DOKUMENTACJA TECHNICZNO RUCHOWA DTR Katowice
Zasilacz Stabilizowany LZS60 model 1202
Zasilacz Stabilizowany LZS60 model 1202 IOT - Instrukcja Obsługi - Informacja Techniczna Aktualizacja 2014-04-14 11:26 www.lep.pl biuro@lep.pl 32-300 Olkusz, ul. Wspólna 9, tel/fax (32) 754 54 54, 754
Zasilacz Niestabilizowany LZN60 model 1203
Zasilacz Niestabilizowany LZN60 model 1203 IOT - Instrukcja Obsługi - Informacja Techniczna Aktualizacja 2014-04-14 11:28 www.lep.pl biuro@lep.pl 32-300 Olkusz, ul. Wspólna 9, tel/fax (32) 754 54 54, 754
ELMAST F S F S F S F S F S F S F S F S ZESTAWY STERUJĄCO-ZABEZPIECZAJĄCE BIAŁYSTOK
ELMAST BIAŁYSTOK F6-3002 S F 40-4001 S F16-3002 S F63-4001 S F90-4001 S F6-4002 S F 40-5001 S F16-4002 S F63-5001 S F90-5001 S ZESTAWY STERUJĄCO-ZABEZPIECZAJĄCE DO AGREGATÓW POMPOWYCH T R Ó J F A Z O W
ELMAST F S F S F S F S F S F S F S F S ZESTAWY STERUJĄCO-ZABEZPIECZAJĄCE BIAŁYSTOK
ELMAST BIAŁYSTOK F6-3002 S F 40-4001 S F16-3002 S F63-4001 S F90-4001 S F6-4002 S F 40-5001 S F16-4002 S F63-5001 S F90-5001 S ZESTAWY STERUJĄCO-ZABEZPIECZAJĄCE DO AGREGATÓW POMPOWYCH T R Ó J F A Z O W
PRZEKAŹNIK BISTABILNY
PRZEKAŹNIK BISTABILNY 9 10 11 12 13 14 15 16 75,0 mm 75,0 mm 1 2 3 4 5 6 7 8 1. Zastosowanie Przekaźnik bistabilny BIS-1 przeznaczony jest do użytku w układach automatyki i zabezpieczeń. Urządzenie służy
ELMAST F F F ZESTAWY STERUJĄCO-ZABEZPIECZAJĄCE BIAŁYSTOK. PKWiU Dokumentacja techniczno-ruchowa
ELMAST BIAŁYSTOK F40-5001 F63-5001 F90-5001 ZESTAWY STERUJĄCO-ZABEZPIECZAJĄCE DO W E N T Y L A T O R Ó W PKWiU 31.20.31 70.92 Dokumentacja techniczno-ruchowa 2 ZESTAWY ROZRUCHOWO-ZABEZPIECZAJĄCE F40-5001,
ELMAST F S F S F S F S ZESTAWY STERUJĄCO-ZABEZPIECZAJĄCE BIAŁYSTOK DO AGREGATÓW POMPOWYCH J E D N O F A Z O W Y C H
ELMAST BIAŁYSTOK F6-1011 S F16-1011 S F6-1111 S F16-1111 S ZESTAWY STERUJĄCO-ZABEZPIECZAJĄCE DO AGREGATÓW POMPOWYCH J E D N O F A Z O W Y C H PKWiU 31.20.31 70.92 Dokumentacja techniczno-ruchowa 2 SPIS
POWERSYS INSTRUKCJA OBSŁUGI MIERNIK DO POMIARU REZYSTANCJI DOZIEMIENIA MDB-01
Miernik Doziemienia MDB-01 Instrukcja obsługi IO-8/2008 POWERSYS INSTRUKCJA OBSŁUGI MIERNIK DO POMIARU REZYSTANCJI DOZIEMIENIA MDB-01 2008 str 1 POWERSYS 80-217 Gdańsk ul.jarowa 5 tel.: +48 58 345 44 77
ELMAST F F F ZESTAWY STERUJĄCO-ZABEZPIECZAJĄCE BIAŁYSTOK. PKWiU Dokumentacja techniczno-ruchowa
ELMAST BIAŁYSTOK F40-5001 F63-5001 F90-5001 ZESTAWY STERUJĄCO-ZABEZPIECZAJĄCE DO W E N T Y L A T O R Ó W PKWiU 31.20.31 70.92 Dokumentacja techniczno-ruchowa 2 ZESTAWY ROZRUCHOWO-ZABEZPIECZAJĄCE F40-5001,
Dodatkowo przekaźniki posiadają zestyk słaby do sygnalizacji zadziałania lub pobudzenia układu rezerwowania wyłączników LRW.
1. ZASTOSOWANIE Przekaźniki wyłączające PHU-2, PHU-3, PHU-4 stosowane są do sterowania cewkami wyłączników mocy. Charakteryzują się bardzo krótkim czasem załączania (poniżej 3ms). Wszystkie przekaźniki
LUZS-12 LISTWOWY UNIWERSALNY ZASILACZ SIECIOWY DOKUMENTACJA TECHNICZNO-RUCHOWA. Wrocław, kwiecień 1999 r.
LISTWOWY UNIWERSALNY ZASILACZ SIECIOWY DOKUMENTACJA TECHNICZNO-RUCHOWA Wrocław, kwiecień 1999 r. 50-305 WROCŁAW TEL./FAX (+71) 373-52-27 ul. S. Jaracza 57-57a TEL. 602-62-32-71 str.2 SPIS TREŚCI 1.OPIS
INSTRUKCJA MONTAŻU / OBSŁUGI
INSTRUKCJA MONTAŻU / OBSŁUGI ZWORY ELEKTROMAGNETYCZNE EL-120, EL-120S EL-350, EL-350S, EL-350WS EL-600SL, EL-600TSL EL-600DSL, EL-600WS EL-800SL, EL-800BSL, EL-800TSL EL-800DSL, EL-800WS EL-1200SL, EL-1200BSL,
RIT-430A KARTA KATALOGOWA PRZEKAŹNIK NADPRĄDOWO-CZASOWY
PRZEKAŹNIK NADPRĄDOWO-CZASOWY Kopex Electric Systems S.A. ul. Biskupa Burschego 3, 43-100 Tychy tel.: 00 48 32 327 14 58 fax: 00 48 32 327 00 32 serwis: 00 48 32 327 14 57 e-mail: poczta@kessa.com.pl,
UKŁAD SAMOCZYNNEGO ZAŁĄCZANIA REZERWY ZASILANIA (SZR) z MODUŁEM AUTOMATYKI typu MA-0B DOKUMENTACJA TECHNICZNO-RUCHOWA
1 UKŁAD SAMOCZYNNEGO ZAŁĄCZANIA REZERWY ZASILANIA (SZR) z MODUŁEM AUTOMATYKI typu MA-0B DOKUMENTACJA TECHNICZNO-RUCHOWA 2 Spis treści 1. Ogólna charakterystyka układu SZR zbudowanego z użyciem modułu automatyki...
Nadajnik położenia przełącznika zaczepów
Nadajnik położenia przełącznika zaczepów 1. ZASTOSOWANIE Nadajnik NPPZ-1 wysyła informacje o aktualnym położeniu przełącznika zaczepów transformatora. Nadajnik jest sprzężony mechanicznie z przełącznikiem
INSTRUKCJA INSTALACJI
INSTRUKCJA INSTALACJI II.SZB2v1.01 ZASILACZ BUFOROWY SZB2v1. Strona: Stron: 1 6 INSTRUKCJA INSTALACJI ZASILACZ BUFOROWY SZB2v1 13,8V 2,2A V1.0 Opracował Sprawdził Zatwierdził Imię i nazwisko Podpis Data
Falownik FP 400. IT - Informacja Techniczna
Falownik FP 400 IT - Informacja Techniczna IT - Informacja Techniczna: Falownik FP 400 Strona 2 z 6 A - PRZEZNACZENIE WYROBU Falownik FP 400 przeznaczony jest do wytwarzania przemiennego napięcia 230V
LUMP-8, LUMP-4 LISTWOWY UNIWERSALNY MODUŁ PRZEKAŹNIKOWY DOKUMENTACJA TECHNICZNO-RUCHOWA. Wrocław, lipiec 1997 r.
LISTWOWY UNIWERSALNY MODUŁ PRZEKAŹNIKOWY DOKUMENTACJA TECHNICZNO-RUCHOWA Wrocław, lipiec 997 r. 50-05 WROCŁAW TEL./FAX (+7) 7-5-7 ul. S.JARACZA 57-57A TEL. 60-6--7 str. SPIS TREŚCI.OPIS TECHNICZNY.....PRZEZNACZENIE
Moduł przetwornicy MP-01
EL-TEC Sp. z o.o. e-mail: info@el-tec.com.pl http://www.el-tec.com.pl Moduł przetwornicy MP-01 Dokumentacja Techniczno Ruchowa Spis treści 1. Opis działania...2 1.1. Dane techniczne...3 1.2. Instalacje
Przekaźnik napięciowo-czasowy
Przekaźnik napięciowo-czasowy - 2/11 - CHARAKTERYSTYKA OGÓLNA Zastosowanie Przekaźnik napięciowo - czasowy jest przeznaczony do stosowania w układach automatyki elektroenergetycznej m. in. jako zabezpieczenie
ZAE Sp. z o. o. Data wydania: r strona: 1 Wydanie: 01 stron: 16 DOKUMENTACJA TECHNICZNO-RUCHOWA MODUŁU BLOKADY ELEKTRYCZNEJ TYPU MBE
ZAE Sp. z o. o. Numer dokumentacji: 4221-1-20/MBE Data wydania: 19.12.2016r strona: 1 Wydanie: 01 stron: 16 DOKUMENTACJA TECHNICZNO-RUCHOWA MODUŁU BLOKADY ELEKTRYCZNEJ TYPU MBE Wersja 01 ZAE Sp. z o.o.
KARTA KATALOGOWA. Przekaźnik ziemnozwarciowy nadprądowo - czasowy ZEG-E EE
Przekaźnik ziemnozwarciowy nadprądowo - czasowy ZEG-E EE426007.01 CHARAKTERYSTYKA OGÓLNA Zastosowanie Przekaźnik ziemnozwarciowy, nadprądowo-czasowy, typu RIoT-400, przeznaczony jest do stosowania w układach
Instrukcja obsługi TVPRP868
Instrukcja obsługi TVPRP868 1 Opis ogólny...2 1.1 Instalacja...2 2 Ustawienia i funkcje...2 2.1 Dip1 : Kontrola czasu przebiegu i automatyczne zamykanie z opóźnieniem...2 2.1.1 Kontrola czasu przebiegu...3
Dokumentacja układu automatyki SZR PA1001-KM
Dokumentacja układu automatyki SZR PA1001-KM Żary 07.2009 Wprowadzenie Zadaniem automatyki Samoczynnego Załączenia Rezerwy (SZR) jest przełączenie zasilania podstawowego na rezerwowe w przypadku zaniku
PRZEKAŹNIK ZIEMNOZWARCIOWY NADPRĄDOWO-CZASOWY
PRZEKAŹNIK ZIEMNOZWARCIOWY NADPRĄDOWO-CZASOWY Kopex Electric Systems S.A. ul. Biskupa Burschego 3, 43-100 Tychy tel.: 00 48 32 327 14 58 fax: 00 48 32 327 00 32 serwis: 00 48 32 327 14 57 e-mail: poczta@kessa.com.pl,
DOKUMENTACJA TECHNICZNO ROZRUCHOWA AUTOMATU MPZ-2-SZR
DOKUMENTACJA TECHNICZNO ROZRUCHOWA AUTOMATU MPZ-2-SZR 1. Spis treści 1. Spis treści...1 2. Zastosowanie...2 3. Dane o kompletności...2 4. Dane techniczne...2 5. Budowa...2 6. Opis techniczny...3 6.1. Uwagi
EGZAMIN POTWIERDZAJĄCY KWALIFIKACJE W ZAWODZIE Rok 2018 ZASADY OCENIANIA
Układ graficzny CKE 2017 EGZAMIN POTWIERDZAJĄCY KWALIFIKACJE W ZAWODZIE Rok 2018 ZASADY OCENIANIA Arkusz zawiera informacje prawnie chronione do momentu rozpoczęcia egzaminu Nazwa kwalifikacji: Montaż
EGZAMIN POTWIERDZAJĄCY KWALIFIKACJE W ZAWODZIE Rok 2018 ZASADY OCENIANIA
Układ graficzny CKE 2017 Nazwa kwalifikacji: Montaż i konserwacja maszyn i urządzeń elektrycznych Oznaczenie arkusza: E.07-01-18.01 Oznaczenie kwalifikacji: E.07 zadania: 01 Kod ośrodka Kod egzaminatora
INSTRUKCJA MONTAŻU / OBSŁUGI
INSTRUKCJA MONTAŻU / OBSŁUGI ZWORY ELEKTROMAGNETYCZNE EL-120S, EL-350, EL-350S EL-600SL, EL-600TSL EL-800SL, EL-800DSL, EL-800WS EL-1200SL, EL-1200DSL, EL-1200WS EL-1500SL, EL-1500DSL Importer: GDE POLSKA
INSTRUKCJA MONTAŻU / OBSŁUGI ZWORY ELEKTROMAGNETYCZNE ZEWNĘTRZNE EL-800WS, EL-1200WS
INSTRUKCJA MONTAŻU / OBSŁUGI ZWORY ELEKTROMAGNETYCZNE ZEWNĘTRZNE EL-350WS, EL-600WS EL-800WS, EL-1200WS Importer: Włosań, ul. Świątnicka 88 32-031 Mogilany tel. +48 12 256 50 25 +48 12 256 50 35 GSM: +48
d&d Labo Chargerbatery v.03 Zasilacz awaryjny ze sterowaniem mikroprocesorowym Przeznaczenie, działanie: h = ((Ah x V) / W ) / 1,6
d&d Labo e-mail: ddlabo_info@op.pl Przeznaczenie, działanie: Chargerbatery v.03 Zasilacz awaryjny ze sterowaniem mikroprocesorowym Moduł Chargerbateryv.03 przeznaczony jest do pracy we wszelkiego rodzaju
ELMAST F6-3000 S F6-4000 S F16-3000 S F16-4000 S F40-3000 S F40-4000 S F63-3000 S F63-4000 S F90-3000 S F90-4000 S
ELMAST BIAŁYSTOK F6-3000 S F6-4000 S F16-3000 S F16-4000 S F40-3000 S F40-4000 S F63-3000 S F63-4000 S F90-3000 S F90-4000 S ZESTAWY ROZRUCHOWO-ZABEZPIECZAJĄCE DO AGREGATÓW POMPOWYCH T R Ó J F A Z O W
str. 1 Temat: Sterowanie stycznikami za pomocą przycisków.
Temat: Sterowanie stycznikami za pomocą przycisków. Na rys. 7.17 przedstawiono układ sterowania silnika o rozruchu bezpośrednim za pomocą stycznika. Naciśnięcie przycisku Z powoduje podanie napięcia na
RĘCZNY PRZYCISK ODDYMIANIA TYP: RPO-01
SYSTEMY I URZĄDZENIA STERUJĄCE STEROWNIKI I CENTRALE MIKROPROCESOROWE PROJEKTOWANIE PROGRAMOWANIE PRODUKCJA INSTRUKCJA OBSŁUGI RĘCZNY PRZYCISK ODDYMIANIA TYP: RPO-01 Producent: AFG ELEKTRONIKA PRZEMYSŁOWA
INSTRUKCJA OBSŁUGI ANEMOMETRU N-188C 1/10 ANEMOMETR N-188C Przeznaczenie Określenia 2
INSTRUKCJA OBSŁUGI ANEMOMETRU N-188C 1/10 ANEMOMETR N-188C Spis treści 1. Wstęp 2 1.1. Przeznaczenie 2 1.2. Określenia 2 2. Uwaga! 2 3. Dane techniczne 3 4. Wyposażenie 3 5. Opis działania anemometru 3
ELEKTRONICZNY UKŁAD ZABEZPIECZAJĄCY UZE 05 / 25. Instrukcja obs³ugi
ELEKTRONICZNY UKŁAD ZABEZPIECZAJĄCY UZE 05 / 5 Instrukcja obs³ugi INS-005-001 10x180 Wskazówki bezpieczeństwa i zalecenia instalacyjne qukład należy umieścić w miejscu uniemożliwiającym jego nagrzewanie
Instrukcja użytkowania
Instrukcja użytkowania Stół do obróbki termicznej płyt z tworzyw mineralnych SG-125x60 Edycja 1.0 Spis treści : 1. Przeznaczenie str. 3 2. Opis urządzenia str. 4 3. Praca z urządzeniem str. 7 4. Dane techniczne
Zasilacz Buforowy LZB40V model: 1201
Zasilacz Buforowy LZB40V model: 1201 IOT - Instrukcja Obsługi - Informacja Techniczna Aktualizacja 2014-10-06 08:50 www.lep.pl biuro@lep.pl 32-300 Olkusz, ul. Wspólna 9, tel/fax (32) 754 54 54, 754 54
rh-s6 Nadajnik sześciokanałowy systemu F&Home RADIO.
95-00 Pabianice, ul. Konstantynowska 79/81 tel. +48 4 15 3 83 www.fif.com.pl KARTA KATALOGOWA rh-s6 Nadajnik sześciokanałowy systemu F&Home RADIO. 95-00 Pabianice, ul. Konstantynowska 79/81 tel. +48 4
INSTRUKCJA OBSŁUGI. Zasilaczy serii MDR. Instrukcja obsługi MDR Strona 1/6
Instrukcja obsługi MDR Strona 1/6 MPL Power Elektro sp. z o.o. 44-119 Gliwice, ul. Wschodnia 40 tel +48 32/ 440-03-02...05 ; fax +48 32/ 440-03-00...01 ; email: power@mplpower.pl, http://www.mplpower.pl
PRZEKAŹNIKI CZASOWE W PRZEKAŹNIKI CZASOWE I KONTROLI SERIA 5 PRZEKAŹNIKI MODUŁOWE SERIA 6 PRZEKAŹNIKI PRZEMYSŁOWE. strona 440
PRZEKAŹNIKI CZASOWE W PRZEKAŹNIKI CZASOWE I KONTROLI SERIA 5 PRZEKAŹNIKI MODUŁOWE 440 SERIA 6 PRZEKAŹNIKI PRZEMYSŁOWE PRZEKAŹNIKI CZASOWE W PRZEKAŹNIKI CZASOWE W SERIA 5 PRZEKAŹNIKI MODUŁOWE WSKAŹNIK PRACY
DWUKANAŁOWY ELEKTRONICZNY PRZEKAŹNIK CZASOWY REV-201М
DWUKANAŁOWY ELEKTRONICZNY PRZEKAŹNIK CZASOWY INSTRUKCJA OBSŁUGI I DOKUMENTACJA TECHNICZNA System zarządzania jakością procesu produkcji spełnia wymagania ISO 9001:2008 Przed przystąpieniem do eksploatacji
Autonomiczny Sterownik Urządzeń Wykonawczych ASW45
Autonomiczny Sterownik Urządzeń Wykonawczych ASW45 IOT - Instrukcja Obsługi - Informacja Techniczna Aktualizacja 2012-11-23 12:32 www.lep.pl biuro@lep.pl 32-300 Olkusz, ul. Wspólna 9, tel/fax (32) 754
Styczniki CI 110 do CI 420 EI
Styczniki CI 110 do CI 420 EI Typoszereg styczników sterowanych napięciem przemiennym, w zakresie od 55 do 220 kw. Dla modeli oznaczonych symbolem EI możliwe jest również sterowanie bezpośrednio ze sterownika
NAPĘD SILNIKOWY typ NKM-1.2
INSTYTUT ENERGETYKI ZAKŁAD DOŚWIADCZALNY w Białymstoku 15-879 Białystok ul. Św.Rocha 16 Sekretariat tel/fax 85 7428591 Centrala 85 7422927 Dz. Handlowy tel/fax 85 7424560 www.iezd.pl e-mail: iezd@iezd.pl
Moduł Zasilacza Buforowego MZB-02
EL-TEC Sp. z o.o. e-mail: info@el-tec.com.pl http://www.el-tec.com.pl Moduł Zasilacza Buforowego Dokumentacja Techniczno Ruchowa Spis treści 1. Opis działania...2 1.1. Dane techniczne...3 1.2 Instalacje
TRÓJFAZOWY PRZEKAŹNIK NAPIĘCIOWO-CZASOWY
TRÓJFAZOWY PRZEKAŹNIK NAPIĘCIOWO-CZASOWY Kopex Electric Systems S.A. ul. Biskupa Burschego 3, 43-100 Tychy tel.: 00 48 32 327 14 58 fax: 00 48 32 327 00 32 serwis: 00 48 32 327 14 57 e-mail: poczta@kessa.com.pl,
BADANIE CHARAKTERYSTYK CZASOWO-PRĄDOWYCH WYŁĄCZNIKÓW SILNIKOWYCH
POLITECHNIKA POZNAŃSKA WYDZIAŁ ELEKTRYCZNY Instytut Elektroenergetyki Zakład Urządzeń Rozdzielczych i Instalacji Elektrycznych BADANIE CHARAKTERYSTYK CZASOWO-PRĄDOWYCH WYŁĄCZNIKÓW SILNIKOWYCH Poznań, 2019
WSKAŹNIK POŁOŻENIA ZACZEPÓW TRANSFORMATORA DEC-1 DOKUMENTACJA TECHNICZNO-RUCHOWA
WSKAŹNIK POŁOŻENIA ZACZEPÓW TRANSFORMATORA DEC-1 DOKUMENTACJA TECHNICZNO-RUCHOWA 1. ZASTOSOWANIE Wskaźnik położenia przełącznika zaczepów DEC-1 służy do wizualizacji numeru zaczepu transformatora. 2. CHARAKTERYSTYKA
ELMAST F S F S F S F S F S ZESTAWY STERUJĄCO-ZABEZPIECZAJĄCE BIAŁYSTOK
ELMAST BIAŁYSTOK F6-5003 S F 40-5003 S F16-5003 S F63-5003 S F90-5003 S ZESTAWY STERUJĄCO-ZABEZPIECZAJĄCE DO AGREGATÓW POMPOWYCH T R Ó J F A Z O W Y C H ( Z A I N S T A L O W A N Y C H W P R Z E P O M
CTX 3 styczniki przemysłowe
CTX 3 styczniki przemysłowe trójbiegunowe od 9 A do 100 A 4160 96 4161 26 4161 46 4161 56 4161 86 4161 96 Wymiary str. 268 Dane techniczne i koordynacja współpracy stycznik-wyłącznik silnikowy str. 266
WPW-1 ma 2 wejścia sygnalizacyjne służące do doprowadzenia informacji o stanie wyłącznika.
1. ZASTOSOWANIE Wskaźnik położenia wyłącznika WPW-1 przeznaczony jest do użytku między innymi w układach automatyki i energetyki przemysłowej. Znajduje zastosowanie w tablicach synoptycznych w rozdzielniach.
1. ZASTOSOWANIE 2. BUDOWA
1. ZASTOSOWANIE Walizka serwisowa została zaprojektowana i wyprodukowana na specjalne życzenie grup zajmujących się uruchamianiem obiektów energetycznych. Zawiera w sobie szereg różnych, niezbędnych funkcji,
Szybkie przekaźniki pośredniczące mocne PHU-2 PHU-3 PHU-4
Szybkie przekaźniki pośredniczące mocne PHU-2 PHU-3 PHU-4 1 1. ZASTOSOWANIE Przekaźniki wyłączające PHU-2, PHU-3, PHU-4 stosowane są do sterowania cewkami wyłączników mocy. Ich wspólną cechą jest bardzo
ZAE Sp. z o. o. Data wydania: r strona: 1. Wydanie: 01 stron: 8 DOKUMENTACJA TECHNICZNO-RUCHOWA PRZEŁĄCZNIK ZASILAŃ TYPU PNZ-3.
ZAE Sp. z o. o. Numer dokumentacji: --0 Data wydania:.07.0r strona: Wydanie: 0 stron: 8 DOKUMENTACJA TECHNICZNO-RUCHOWA PRZEŁĄCZNIK ZASILAŃ TYPU PNZ- Wersja 0 ZAE Sp. z o.o. zastrzega wszelkie prawa do
PRZEKA NIK ZIEMNOZWARCIOWY NADPR DOWO-CZASOWY KARTA KATALOGOWA
PRZEKA NIK ZIEMNOZWARCIOWY NADPR DOWO-CZASOWY CHARAKTERYSTYKA OGÓLNA Zastosowanie Przekaźnik ziemnozwarciowy, nadprądowo-czasowy, typu, przeznaczony jest do stosowania w układach elektroenergetycznej automatyki
INSTRUKCJA OBSŁUGI I MONTAŻU LAMPY LED
` INSTRUKCJA OBSŁUGI I MONTAŻU LAMPY LED Polargos Sp z o.o. ul. Deptak 17 04-956 Warszawa (+48) 22 872 00 91-93, (+48) 22 612 68 60 sekretariat@polargos.pl Elementy zestawu W zestawie znajduje się: dwufunkcyjna
Gniazda i akcesoria GZT2 GZM2
Gniazda i akcesoria GZT2 Do R2N Z zaciskami śrubowymi Maksymalny moment dokręcenia zacisku: 0,7 Nm Montaż na szynie 35 mm wg PN-EN 60715 lub na płycie 76,3 x 27 x 42,5(80) mm ❷ Dwa tory prądowe 12 A, 300
INSTRUKCJA OBSŁUGI. typu: RPO-01
PRODUCENT ELEKTRONICZNYCH ZABEZPIECZEŃ PRZECIWPOŻAROWYCH, STEROWNIKÓW I CENTRAL MIKROPROCESOROWYCH INSTRUKCJA OBSŁUGI Ręczny przycisk oddymiania typu: RPO-01 Producent: AFG ELEKTRONIKA PRZEMYSŁOWA UL.
LDPY-11 LISTWOWY DWUPRZEWODOWY PRZETWORNIK POŁOŻENIA DOKUMENTACJA TECHNICZNO-RUCHOWA. Wrocław, czerwiec 1997 r.
LISTWOWY DWUPRZEWODOWY PRZETWORNIK POŁOŻENIA DOKUMENTACJA TECHNICZNO-RUCHOWA Wrocław, czerwiec 1997 r. 50-305 WROCŁAW TEL./FAX (+71) 373-52-27 ul. S.JARACZA 57-57A TEL. 0-602-62-32-71 str.2 SPIS TREŚCI
STEROWNIK LAMP LED MS-1 Konwerter sygnału 0-10V. Agropian System
STEROWNIK LAMP LED MS-1 Konwerter sygnału 0-10V Agropian System Opis techniczny Instrukcja montażu i eksploatacji UWAGA! Przed przystąpieniem do pracy ze sterownikiem należy zapoznać się z instrukcją.
SPAI. SYSTEM ZASILANIA AWARYJNEGO SZA5 Dokumentacja techniczno-ruchowa. KATOWICE PRO-SERW s.c. SOSNOWIEC SPÓŁDZIELNIA PRACY AUTOMATYKÓW I INFORMATYKÓW
SPAI KATOWICE PRO-SERW s.c. SOSNOWIEC NOWEMEX s.c. KATOWICE SPÓŁDZIELNIA PRACY AUTOMATYKÓW I INFORMATYKÓW 40-696 KATOWICE, ul. Asnyka 32 tel/fax. (32) 710 22 39 www.spai.com.pl e-mail: spai@spai.com.pl
UKŁAD ROZRUCHU TYPU ETR 1200 DO SILNIKA PIERŚCIENIOWEGO O MOCY 1200 KW. Opis techniczny
TYPU DO SILNIKA PIERŚCIENIOWEGO O MOCY 1200 KW Opis techniczny Gdańsk, maj 2016 Strona: 2/9 KARTA ZMIAN Nr Opis zmiany Data Nazwisko Podpis 1 2 3 4 5 6 7 8 9 10 Strona: 3/9 Spis treści 1. Przeznaczenie
(IMD4REL/N/P) Instrukcja użytkowania modułu przekaźnikowego 4x 16A. Model nr: 2340/2350. Wersja dokumentu: 4.0 Data aktualizacji: 26 października 2016
Instrukcja użytkowania modułu przekaźnikowego 4x 16A (IMD4REL/N/P) Model nr: 2340/2350 Wersja dokumentu: 4.0 Data aktualizacji: 26 października 2016 Spółka Inżynierów SIM Sp. z o.o. Adres siedziby firmy:
Sterowanie i kontrola dla wentylatora DV-RK1 z silnikiem trójfazowym o mocy do 5 kw z wielopłaszczyznową przepustnicą JZI z siłownikiem 24 V AC/DC
Sterowanie i kontrola dla wentylatora DV-RK1 z silnikiem trójfazowym o mocy do 5 kw z wielopłaszczyznową przepustnicą JZI z siłownikiem 24 V AC/DC Przeznaczenie modułu sterująco-kontrolnego EKS-Light:
Rys. 1. Schemat funkcjonalny wyprowadzeń przekaźnika RMS-2 W (stan beznapięciowy)
ZASTOSOWANIE. RMS-2 W/Z Przekaźnik RMS-2 W/Z przeznaczony jest do sygnalizacji optycznej i powielenia dwóch sygnałów w układach automatyki elektroenergetycznej. Przekaźnik ten nie wymaga zasilania napięciem
HIGROSTAT PRZEMYSŁOWY
MR - elektronika Instrukcja obsługi HIGROSTAT PRZEMYSŁOWY Regulator Wilgotności SH-12 MR-elektronika Warszawa 2013 MR-elektronika 01-908 Warszawa 118 skr. 38, ul. Wólczyńska 57 tel. /fax 22 834-94-77,
Sterownik przekaźników S4P-01
EL-TEC Sp. z o.o. ul. Wierzbowa 46/48 93-133 Łódź tel: +48 42 663 89 05 fax: +48 42 663 89 04 e-mail: info@el-tec.com.pl http://www.el-tec.com.pl Sterownik przekaźników Dokumentacja Techniczno Ruchowa
UDCD-1/5, UDCD-1/10, UDCD-1/15,
UDCD-1 UDCD-1/5, UDCD-1/10, UDCD-1/15, Zaawansowany, nawrotny regulator obrotów silnika prądu stałego www.siltegro.com Opisywany sterownik UDCD-1 nie może być traktowany jako urządzenie bezpieczeństwa.
Miernik poziomu cieczy MPC-1
- instrukcja obsługi - (dokumentacja techniczno-ruchowa) Spis treści 1. Przeznaczenie 2. Budowa 3. Zasada działania 4. Dane techniczne 5. Sterowanie i programowanie 6. Oznaczenie i zamawianie 7. Zamocowanie
Moduł Zasilacza Buforowego MZB-01
EL-TEC Sp. z o.o. e-mail: info@el-tec.com.pl http://www.el-tec.com.pl Moduł Zasilacza Buforowego Dokumentacja Techniczno Ruchowa Spis treści 1. Opis działania...3 1.1. Dane techniczne...4 1.2. Instalacje
HiTiN Sp. z o. o. Przekaźnik kontroli temperatury RTT 14 WD DTR
HiTiN Sp. z o. o. 40 432 Katowice, ul. Szopienicka 62 C tel/fax.: +48 (32) 353 41 31 + 48 (32) 601 20 60 www.hitin.pl Przekaźnik kontroli temperatury RTT 14 WD DTR Katowice, 2002 r. V25.04.2016 1 2 1.
POWERSYS INSTRUKCJA OBSŁUGI MIERNIKI DO POMIARU I KONTROLI REZYSTANCJI DOZIEMIENIA ORAZ NAPIĘCIA BATERII
Miernik Doziemienia MDB-01 Instrukcja obsługi IO-8/2008 POWERSYS INSTRUKCJA OBSŁUGI MIERNIKI DO POMIARU I KONTROLI REZYSTANCJI DOZIEMIENIA ORAZ NAPIĘCIA BATERII MDB-01v.24V do baterii 24V MDB-01v.220V
(mm) Dokumentacja techniczna M02 CAME Szybka bariera drogowa G aktualizacja 1.02 CAME 06/97 119GM02. Urządzenia typowe
Dokumentacja techniczna M02 CAME Szybka bariera drogowa G 2500 aktualizacja 1.02 CAME 06/97 119GM02 Urządzenia typowe 1. Jednostka centralna bariery G2500 2. Panel sterujący ZL 37 Akcesoria 3. Ramię aluminiowe
INSTRUKCJA SERWISOWA
35-016 Rzeszów maj 2007 ul. Hoffmanowej 19 INSTRUKCJA SERWISOWA MIKSER KIELICHOWY TYP 32Z010 Wydanie 1 1. PARAMETRY TECHNICZNE Parametry / Typ miksera kielichowego Napięcie znamionowe Moc znamionowa Klasa
