ZEUS Nowa wytłaczarka z silnikiem napędu bezpośredniego o wysokiej sprawności i znaczącej oszczędności energii.

Transkrypt

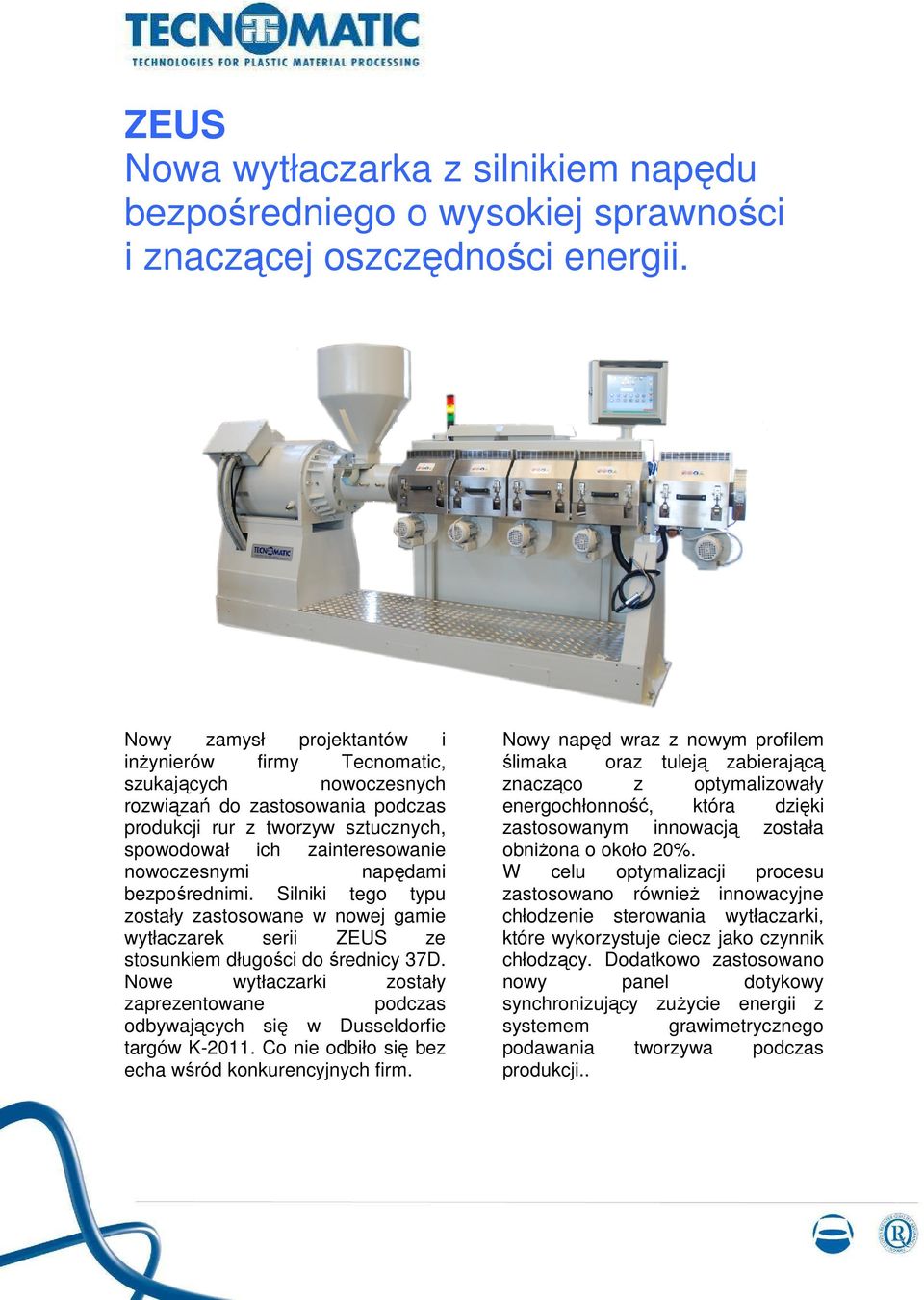

1 ZEUS Nowa wytłaczarka z silnikiem napędu bezpośredniego o wysokiej sprawności i znaczącej oszczędności energii. Nowy zamysł projektantów i inżynierów firmy Tecnomatic, szukających nowoczesnych rozwiązań do zastosowania podczas produkcji rur z tworzyw sztucznych, spowodował ich zainteresowanie nowoczesnymi napędami bezpośrednimi. Silniki tego typu zostały zastosowane w nowej gamie wytłaczarek serii ZEUS ze stosunkiem długości do średnicy 37D. Nowe wytłaczarki zostały zaprezentowane podczas odbywających się w Dusseldorfie targów K Co nie odbiło się bez echa wśród konkurencyjnych firm. Nowy napęd wraz z nowym profilem ślimaka oraz tuleją zabierającą znacząco z optymalizowały energochłonność, która dzięki zastosowanym innowacją została obniżona o około 20%. W celu optymalizacji procesu zastosowano również innowacyjne chłodzenie sterowania wytłaczarki, które wykorzystuje ciecz jako czynnik chłodzący. Dodatkowo zastosowano nowy panel dotykowy synchronizujący zużycie energii z systemem grawimetrycznego podawania tworzywa podczas produkcji..

2 Wytłaczarka Zeus projektowana jest z myślą o przetwórstwie PE 80 i PE 100, jednak wydajność nominalna zależy od stabilności prędkości obrotowej ślimaka, przy zmianach ciśnienia wytłaczarka utrzymuje wydajności nawet dla rur z PP i rur korugowanych. Wydajność w kg/h Output in kg/h ZEUS ZEUS KRZYWA OUTPUT WYDAJNOŚCI CURVE at 200 dla bar 200 and bar 400 i 400 bar bar materiał Ineos TUB 121 N 3000 for Inoes TUB 121 N Prędkość Screw slimaka speed in w % Liniowość wykresu wydajności przy różnych ciśnieniach wskazuje na tuleji zabierająceji i wejściu ślimaka mało regulowana. Strefa zasypu reaguje jednakowo nawet przy róznych wielkościach granulki co ma miejsce przy zmianach dostawców materiału.. Wydajność Output kg/h for na Borealis HE 3490 LS ZEUS Wydajność Output i energooszczędność and Energy over w screw relacji speed do prędkości ślimaka Velocità Screw vite speed in % in % Energía Spec. Energy spec. Wh/kg Wh/kg Wydajność zależy od specyficznych przeciwciśnień, co jest cechą wyróżniającą tych wytłaczarek. Wydajność jest z korelowana z ilością dostarczanej i wpływa na czas przebywania stopionego tworzywa w układzie uplastyczniającym, co ma wpływ na temperaturę topnienia.

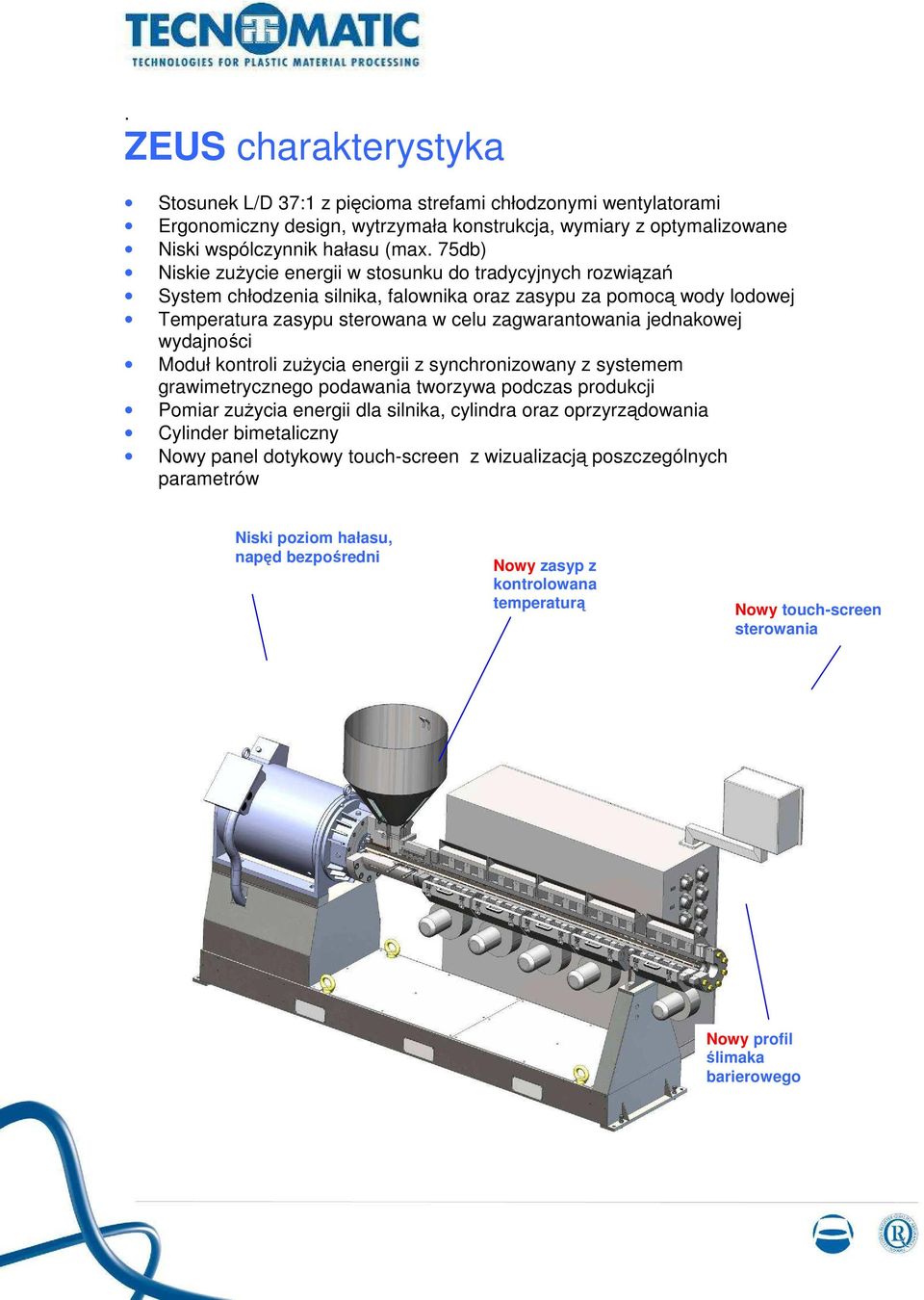

3 . ZEUS charakterystyka Stosunek L/D 37:1 z pięcioma strefami chłodzonymi wentylatorami Ergonomiczny design, wytrzymała konstrukcja, wymiary z optymalizowane Niski wspólczynnik hałasu (max. 75db) Niskie zużycie energii w stosunku do tradycyjnych rozwiązań System chłodzenia silnika, falownika oraz zasypu za pomocą wody lodowej Temperatura zasypu sterowana w celu zagwarantowania jednakowej wydajności Moduł kontroli zużycia energii z synchronizowany z systemem grawimetrycznego podawania tworzywa podczas produkcji Pomiar zużycia energii dla silnika, cylindra oraz oprzyrządowania Cylinder bimetaliczny Nowy panel dotykowy touch-screen z wizualizacją poszczególnych parametrów Niski poziom hałasu, napęd bezpośredni Nowy zasyp z kontrolowana temperaturą Nowy touch-screen sterowania Nowy profil ślimaka barierowego

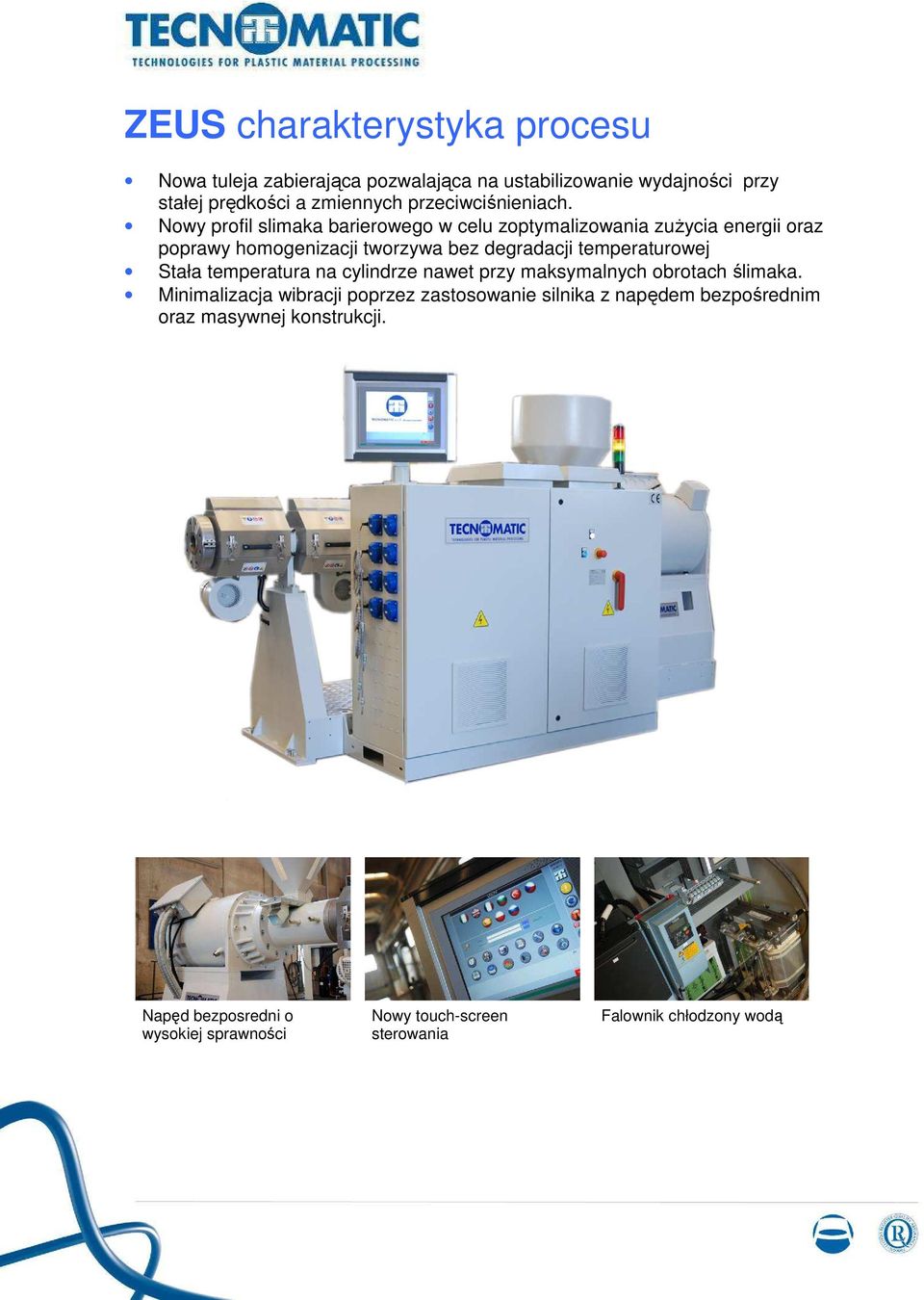

4 ZEUS charakterystyka procesu Nowa tuleja zabierająca pozwalająca na ustabilizowanie wydajności przy stałej prędkości a zmiennych przeciwciśnieniach. Nowy profil slimaka barierowego w celu zoptymalizowania zużycia energii oraz poprawy homogenizacji tworzywa bez degradacji temperaturowej Stała temperatura na cylindrze nawet przy maksymalnych obrotach ślimaka. Minimalizacja wibracji poprzez zastosowanie silnika z napędem bezpośrednim oraz masywnej konstrukcji. Napęd bezposredni o wysokiej sprawności Nowy touch-screen sterowania Falownik chłodzony wodą

5 ZEUS Zalety dla klientów Oszczędności energii sięgające 20% w stosunku do tradycyjnych rozwiązań z silnikiem przekładniowym. Oszczędności wynikające z braku zastosowania przekładni olejowych. Silnik z przekładnią wykorzystuje 40 litrów oleju ( 30 euro/litr) oszczędności rzędu 1300 euro rocznie nie wliczając kosztów utylizacji zużytego oleju. Ślimak o wysokiej wydajności z optymalizowany do przetwórstwa PE oraz PP w celu obniżenia kosztów wytłaczarki. Brak przestojów serwisowych spowodowanych zastosowaniem nowoczesnego silnika. Redukcja czasu amortyzacji*. Porównanie kosztów utrzymania między ES wersja z silnikiem AC z przekładnią a wersja Zeus z o napędzie bezpośrednim Koszty produkcyjne w (0,14 /kwh) Wydajność450 kg/h przy 200 barach tworzywo Borealis HE ,460 meno Dla wersji z przekładnią Godziny pracy w tysiącach Grupa plastyfikacji z zaprojektowanym od nowa profilem ślimaka pozwal na osiągnięcie stałej wydajności z jednoczesnym obniżeniem kosztów energii elektrycznej co w ostatecznym rozrachunk powoduje obniżenie temperatur przetwórstwa nawet przy wysokich obrotach ślimaka. * Dane dostępne

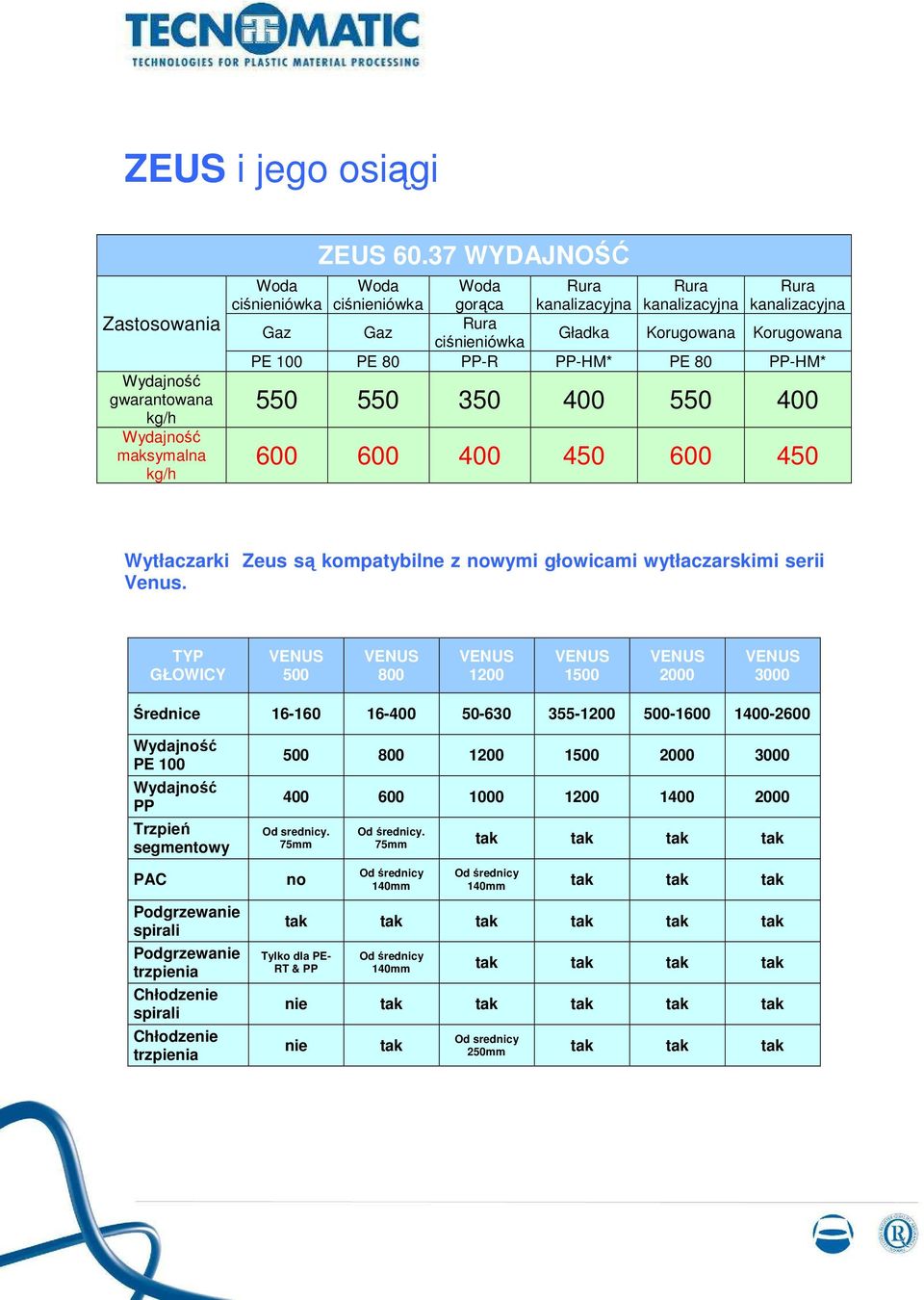

6 ZEUS i jego osiągi Zastosowania Wydajność gwarantowana kg/h Wydajność maksymalna kg/h ZEUS WYDAJNOŚĆ Woda Woda Woda Rura Rura Rura ciśnieniówka ciśnieniówka gorąca kanalizacyjna kanalizacyjna kanalizacyjna Gaz Gaz Rura ciśnieniówka Gładka Korugowana Korugowana PE 100 PE 80 PP-R PP-HM* PE 80 PP-HM* Wytłaczarki Zeus są kompatybilne z nowymi głowicami wytłaczarskimi serii Venus. TYP GŁOWICY Średnice Wydajność PE 100 Wydajność PP Trzpień segmentowy PAC Podgrzewanie spirali Podgrzewanie trzpienia Chłodzenie spirali Chłodzenie trzpienia Od srednicy. 75mm no Od średnicy. 75mm tak tak tak tak Od średnicy 140mm Od średnicy 140mm tak tak tak tak tak tak tak tak tak Tylko dla PE- RT & PP Od średnicy 140mm tak tak tak tak nie tak tak tak tak tak nie tak Od srednicy 250mm tak tak tak

7 Tecnomatic jest jednym z najdynamiczniej rozwijajacych się firm wytwarzających kompletne linie do wytłaczania rur. Pozycja firmy w światowym rynku rośnie dzięki inwestycji w nowe technologie oraz kadrę inżynierską. Połączenie doświadczenia z nową myślą techniczną zaowocowało stworzeniem nowej serii produktów: głowic wytłaczarskich serii oraz wytłaczarek serii ZEUS. Condividere valori Know-how z elastycznym zapleczem; Tecnomatic realizuje swoja wizję rozwoju z właściwym podejściem serwisowym na wymagającym rynku międzynarodowym.

8 Tecnomatic ze swoimi możliwościami technicznymi może zaspokoić oczekiwania szerokiej gammy klientów zainteresowanych urządzeniami do wytłaczania rur z tworzyw sztucznych Wytłaczarki jednoślimakowe L/D oraz koekstrudery Nowa generacja głowic wytłaczarskich jednowarstwowych wyposażone w system chłodzenia wewnętrznego rur (PAC) do średnicy max 2600 mm Nowa generacja głowic wytłaczarskich wielowarstwowych MULTI do średnic1000 mm Głowice wytłaczarskie do PCV do średnic 1200 mm Nowa generacja głowic segmentowych do pokrywania warstwą ochronną z aluminium lub tworzywa Głowice specjalne Głowice do wytłaczania rur multipli Wanny kalibrujące i chłodzące Kalibratory Oprzyrządowanie specjalne Wybór Tecnomatic oznacza wybór firmy nie uwikłanej w rozbudowane biurokratyczne struktury pozwalającej na szybkie reakcje na zmieniajacym sie rynku. Wspólna droga nie kończy sie na zamówieniu i dostarczeniu urzadzeń a jest kontynuowana przez wspólprace gwarancyjna i pogwarancyjna z naszym serwisem w całości skoncentrowanym na potrzebach klienta. Kontakt Tecnomatic s.r.l. Via Emilia Azzano S.Paolo (Bg) ITALIA Tel fax info@tecnomaticsrl.net
