1 Odtwarzacz multimedialny DIMP

2 Zawartość 1. Opis odtwarzacza DIMP Wyprowadzenia odtwarzacza Złącze GPIO Tryby pracy Tryb TV Menu główne TV lista odtwarzania Tryb TV opcje Tryb GPIO Tryb ciągły Tryb UART Komendy UART Serwer Wyłączanie odtwarzacza Kodowanie filmów Inne informacje... 29

3 1. Opis odtwarzacza DIMP Odtwarzacz multimediów DIMP to wysokiej jakości urządzenie typu digital signage, umożliwiające odtwarzanie plików audio oraz wideo na monitorze, telewizorze lub projektorze z wejściem HDMI. Systemy digital signage znajdują się w wielu miejscach takich jak muzea, stadiony, hotele, wystawy sklepowe, restauracji itp. Służą one do wyświetlania reklam, informacji i innych informacji. Tak szerokie zastosowanie umożliwiają bogate funkcjonalności odtwarzacza DIMP. Urządzenie wyposażone jest w interfejs graficzny, dzięki czemu możemy sterować odtwarzaczem przy użyciu myszki podłączonej do portu USB. Możliwe jest także zdalne połączenie do odtwarzacza przez sieć internet, gdyż ten odtwarzacz wyposażony jest w serwer WWW. Z urządzeniem komunikować się także można poprzez port UART, wykorzystując odpowiednie komendy. Oprócz tego dostępne są porty GPIO, gdzie podłączyć można przyciski i współpraca z urządzeniem odbywać się może przy użyciu prostego pilota (m.in. przyciski Start, Stop, Next, Prev, Vol+, Vol-). Urządzenie może pracować także w trybie bezobsługowym, odtwarzając pliki z pamięci wewnętrznej (2 GB), karty SD lub pamięci typu pendrive USB. Urządzenie może wyświetlać obraz w maksymalnej rozdzielczości 72p (128x72) poprzez interfejs HDMI, posiada także dodatkowe wyjście audio typu jack. Odtwarzacz DIMP obsługuje najpopularniejsze typy plików audio oraz video, czyli mp3, wav, avi, 3gp, mp4, mkv, flv. Całość zamknięta jest w pudełku wyposażonym w cztery uchwyty, umożliwiające montaż urządzenia w praktycznie dowolnym miejscu, w tym także na tylniej ścianie monitora.

4 Dane techniczne: - rozdzielczość wyświetlanego obrazu 72p (18x72), - HDMI + audio, - wbudowana pamięć dla użytkownika 2 GB, - dodatkowe wyjście audio LINE OUT, - obsługa kart SD, pamięci USB typu pendrive, - dekoder video: MPEG1, MPEG2, H.263, H.264, VP8, - obsługa plików video o rozdzielczości do 18p, - odtwarzanie plików video: avi, 3gp, mp4, mkv, flv, - odtwarzanie plików audio: mp3, wav, ogg, - 1 x HDMI, - 2 x USB High-speed host, - 1 x SD Slot, - 1 x USB-OTG, - 1x GPIO 25 pin, - 1MBit Ethernet, - zasilanie 6-16V 1A, - temperatura pracy: -7 st. C

5 2. Wyprowadzenia odtwarzacza W tym rozdziale można się zapoznać z wyprowadzeniami i złączami znajdującymi się w odtwarzaczu. a) Wyprowadzenia znajdujące się od przodu urządzenia: - HDMI do podłączenia telewizora, monitora itp. - 2 x USB do podłączenia pamięci zewnętrznej usb oraz myszki, - 1 x miniusb do podłączenia odtwarzacza do komputera PC, - ETH złącze ethernet, do podłączenia kabla sieciowego.

6 b) Wyprowadzenia znajdujące się z tyłu urządzenia: - zasilające 6-12V: Pin 1 VCC Pin 2 masa GND - złącze 3,5mm jack LINE OUT do podłączenia słuchawek lub do wzmacniacza audio, - złącze 25 pin GPIO dokładny opis w rozdziale 3. c) Otwory montażowe W podstawie odtwarzacza znajdują się cztery otwory montażowe umożliwiające przymocowanie odtwarzacza.

7 3. Złącze GPIO Złącze GPIO służy do sterowania urządzeniem. Za jego pomocą możemy ustawić odpowiedni tryb pracy odtwarzacza oraz odczytać jego stan. Jest to złącze 25 pinowe o następującym rozkładzie wyprowadzeń: Nie zależnie od wybranego trybu pracy, wyprowadzenia o numerach: od 1 do 8 i od 23 do 25 zawsze pełnią tą samą funkcję, opisaną w tabeli 1. Natomiast funkcje pinów o numerach od 9 do 22 są zależne od wybranego trybu pracy a ich znaczenie opisane jest w tabeli 3. Wyprowadzenia złącza GPIO o niezmiennych funkcjach VCC GND UART UART MODE MODE MODE MODE STATUS READY OFF 3,3V TD RD Tabela 1

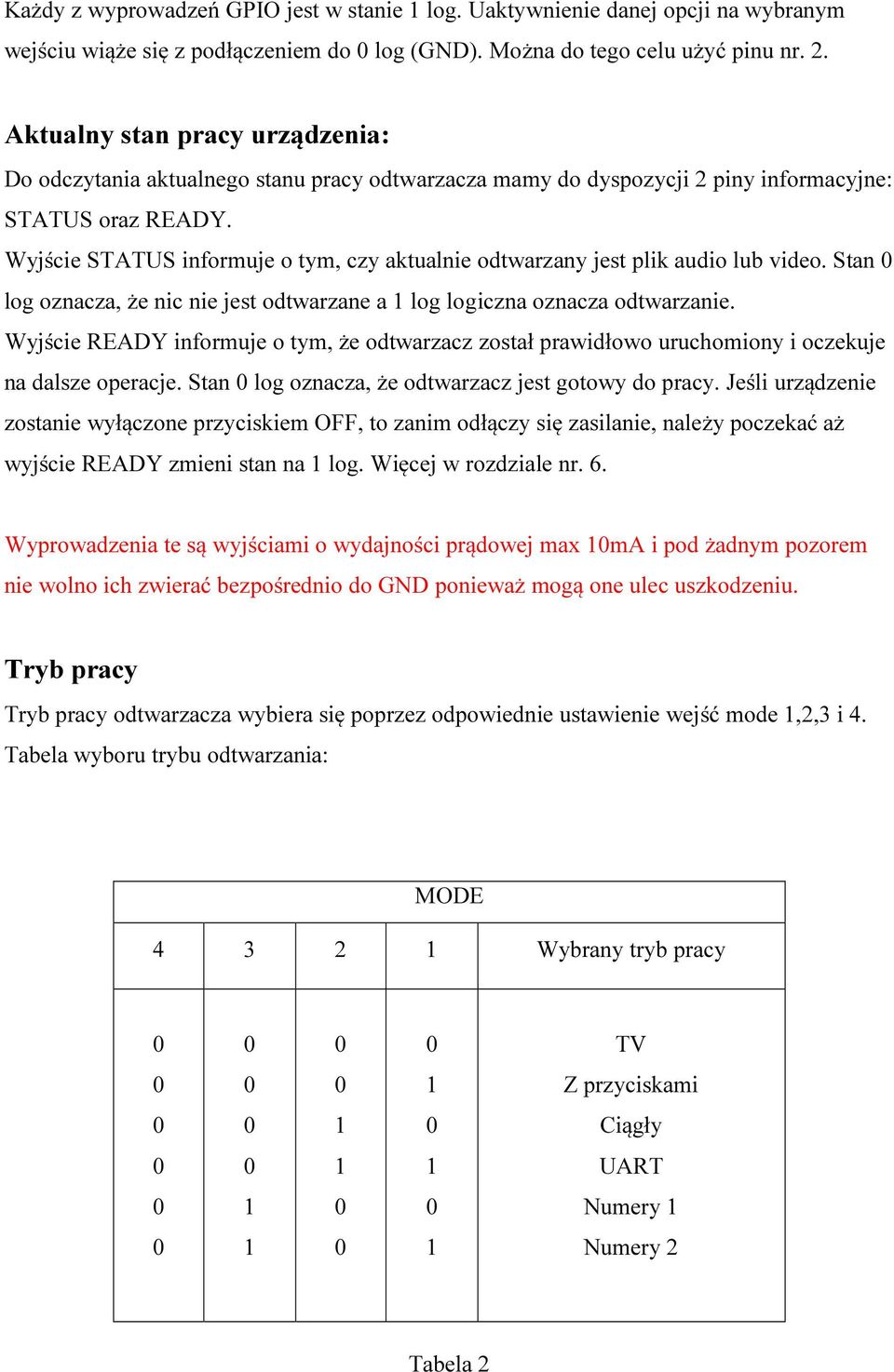

8 Każdy z wyprowadzeń GPIO jest w stanie 1 log. Uaktywnienie danej opcji na wybranym wejściu wiąże się z podłączeniem do log (GND). Można do tego celu użyć pinu nr. 2. Aktualny stan pracy urządzenia: Do odczytania aktualnego stanu pracy odtwarzacza mamy do dyspozycji 2 piny informacyjne: STATUS oraz READY. Wyjście STATUS informuje o tym, czy aktualnie odtwarzany jest plik audio lub video. Stan log oznacza, że nic nie jest odtwarzane a 1 log logiczna oznacza odtwarzanie. Wyjście READY informuje o tym, że odtwarzacz został prawidłowo uruchomiony i oczekuje na dalsze operacje. Stan log oznacza, że odtwarzacz jest gotowy do pracy. Jeśli urządzenie zostanie wyłączone przyciskiem OFF, to zanim odłączy się zasilanie, należy poczekać aż wyjście READY zmieni stan na 1 log. Więcej w rozdziale nr. 6. Wyprowadzenia te są wyjściami o wydajności prądowej max 1mA i pod żadnym pozorem nie wolno ich zwierać bezpośrednio do GND ponieważ mogą one ulec uszkodzeniu. Tryb pracy Tryb pracy odtwarzacza wybiera się poprzez odpowiednie ustawienie wejść mode 1,2,3 i 4. Tabela wyboru trybu odtwarzania: MODE Wybrany tryb pracy TV 1 Z przyciskami 1 Ciągły 1 1 UART 1 Numery Numery 2 Tabela 2

9 T a b e l a 3 NUM2 NUM1 UART Ciągły Z Przyciskami TV Tryb 1.mp4 1.mp4 STAR T STAR T 9 Wyprowadzenia złącza GPIO 2.mp4 2.mp4 STOP STOP 1 3.mp4 3.mp4 NET NET 11 4.mp4 4.mp4 PREV PREV 12 5.mp4 5.mp4 VOL+ VOL mp4 6.mp4 VOL- VOL mp4 7.mp mp4 8.mp mp4 9.mp mp4 1.mp mp4 11.mp mp4 12.mp mp4 13.mp mp4 14.mp4 22

10 4. Tryby pracy Odtwarzacz DIMP może pracować w różnych trybach. Każdy nich jest wybierany poprzez odpowiednie podłączenie wejść GPIO. Wejścia te opisuje tabela 2 w rozdziale 3. Możliwe tryby pracy urządzenia: - normalny TV sterowanie poprzez monitor lub telewizor za pomocą myszki, - GPIO sterowanie poprzez porty wejścia/wyjścia, np. za pomocą przycisków, - ciągły zostają odtworzone w pętli wszystkie pliki znajdujące się w pamięci, - UART sterowanie za pomocą komend UART, - NUM 1 odtwarza pliki o nazwie 1.mp4 do 14.mp4, po wciśnięciu odpowiedniego przycisku. Wciśnięcie innego przycisku nie przerywa odtwarzania, - NUM 2 odtwarza pliki o nazwie 1.mp4 do 14.mp4, po wciśnięciu odpowiedniego przycisku. Wciśnięcie innego przycisku przerywa odtwarzanie i zostanie włączony inny film. W każdym z tych trybów możliwe jest sterowanie odtwarzaczem za pomocą strony internetowej www.

11 4.1 Tryb TV Menu główne Ekran główny odtwarzacza DIMP: Menu główne programu składa się z czterech przycisków. Służą one do obsługi odtwarzacza oraz do wybierania sposobu działania. a) Lista odtwarzania po wgraniu plików do pamięci wewnętrznej lub po dołączeniu pamięci zewnętrznej należy stworzyć listę odtwarzania. b) Opcje odtwarzania wybieramy w nich sposób działania odtwarzacza, ustawiamy opcje karty sieciowej, itp. c) Włącz USB MS włącza tryb pamięci masowej po podłączeniu odtwarzacza do portu mini USB, po wgraniu plików należy wyłączyć ten tryb tym samym przyciskiem. d) Start włącza odtwarzanie plików z listy odtwarzania. Odtwarzanie można przerwać tylko poprzez włączenie pinu GPIO o nazwie STOP.

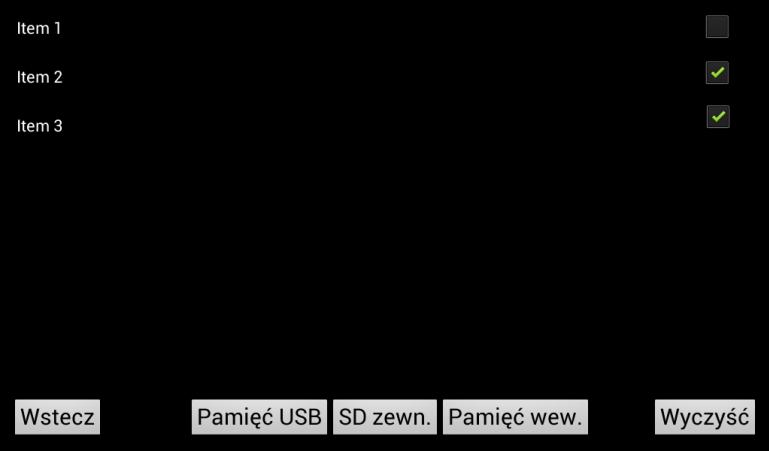

12 4.1.2 TV lista odtwarzania Lista odtwarzania składa sie z listy plików oraz pięciu przycisków. Po włączeniu, lista jest pusta. Po naciśnięciu jednego z przycisków następuje wczytanie plików z: a) Pamięć USB wczytuje pliki z pamięci zewnętrznej typu pendrive podłączone do wejścia USB, b) SD zewn. wczytuje pliki z zewnętrznej pamięci typu SD, c) Pamięć wew. wczytuje pliki z wewnętrznej pamięci dostępnej w odtwarzaczu DIMP. UWAGA! Wcześniej należy wyłączyć tryb pamięci masowej w menu głównym. Pliki, które zostaną zaznaczone na liście odtwarzania zostaną zapamiętane i odtworzone. Wszystkie modyfikacje zostaną zapamiętane po wciśnięciu przycisku Wstecz. W celu usunięcia zaznaczonych plików do odtwarzania można użyć przycisku Wyczyść.

13 4.1.3 Tryb TV opcje Ekran główny dostępnych opcji: Opcję odtwarzacza: a) Odtwarzanie w pętli jeśli jest zaznaczona to po zakończeniu odtwarzania wszystkich plików z listy, następuje powrót do pierwszego pliku i jego odtworzenie, jeśli opcja nie jest zaznaczona to po odtworzeniu listy następuje zakończenie odtwarzania, b) Sterownie przyciskami W trybie TV można używać także przycisków GPIO jeśli opcja jest wybrana, c) Audio LINE OUT Domyślnie sygnał audio przesyłany jest poprzez złącze HDMI, można przekierować dźwięk na wyjście liniowe 3,5mm jack jeśli opcja jest zaznaczona. d) Sterowanie www włącza serwer www w odtwarzaczu, tylko jeśli włączona jest ta opcja to działają ustawienia karty sieciowej, e) Poziom głośności ustawia poziom głośności w zakresie od do 9. Opcje dotyczące ustawień karty sieciowej: a) DHCP i Statyczny możliwość włączenia pobierania adresu sieciowego poprzez dhcp lub jego statyczne ustawienie, b) Adres ip ustawia adres IP odtwarzacza, działa tylko z ustawieniem Statyczny,

14 c) Maska ustawia maskę sieci, działa tylko z ustawieniem Statyczny, d) Brama ustawia bramę sieci, działa tylko z ustawieniem Statyczny, e) DNS ustawia adres dns, działa tylko z ustawieniem Statyczny, f) Nazwa hosta nazwa urządzenia hostname, g) Port przychodzący port pod którym można podłączyć się do odtwarzacza, numer portu musi być większy niż 124. Przyciski: a) Wyjdź wychodzi z ekranu opcji bez ich zapamiętania, b) Zapisz i wyjdź wychodzi z ekranu opcji i zapisuje wszystkie ustawienia.

15 4.2 Tryb GPIO Po włączeniu tego trybu obraz na ekranie jest czarny i odtwarzacz czeka na reakcję z wejść GPIO. Sterowanie odtwarzaczem odbywa się poprzez dodatkowe złącze GPIO 25 pin. Dokładny opis wejść sterujących opisany jest w rozdziale 3 w tabeli xx. Pliki szukane są w następującej kolejności: Pamięć wewnętrzna -> Pamięć SD zewnętrzna -> Pamięć USB. Jeśli zostaną odnalezione pliki na pamięci wewnętrznej to zostają one odtwarzane a reszta pamięci nie zostaje przeszukiwana.

16 4.3 Tryb ciągły Jest to tryb bezobsługowy. Odtwarzane są wszystkie po kolei pliki dostępne na wybranej pamięci. Ekran w tym trybie jest czarny. Pliki szukane są w następującej kolejności: Pamięć wewnętrzna -> Pamięć SD zewnętrzna -> Pamięć USB. Jeśli zostaną odnalezione pliki na pamięci wewnętrznej to zostają one odtwarzane a reszta pamięci nie zostaje przeszukiwana.

17 4.4 Tryb UART W tym trybie odtwarzacz musi zostać podłączony do układu UART o napięciu 3,3V innego mikrokontrolera lub poprzez konwerter napięć do portu RS232. Wyjście TD służy wtedy jako transmisja danych TD a RD to odbiór danych. Przykład podłączenia odtwarzacza: a) do uartu mikrokontrolera:

18 b) do portu RS232: TD podłączamy do nóżki 11 układu MA3232 a RD do nóżki 12.

19 4.4.1 Komendy UART Ramka UART: Ramka danych jaką należy wysłać do odtwarzacza składa się z bajtu startu, bajtu określającego ile danych będzie wysłane, komendy oraz bajtu końca ramki. Ramka przesyłana do odtwarzacza Dimp wygląda następująco: xab (ilość) (dane) x16 Ramka odpowiedzi wysłana z odtwarzacza Dimp: x16 (ilość) (dane) xab Możliwe odpowiedzi w polu dane: a) ACK komenda została poprawnie odczytana i wykonana, b) NACK komenda została nie wykonana, c) FRAME ERROR błąd w transmisji szeregowej, d) UNKNOWN COMMAD komenda nie obsługiwana, e) STATUS : /s1 auto/usb/sd /s2 gra / n/a / n/a / n/a / n/a / n/a / n/a / n/a / n/a Rozpoczęcia pracy z trybem UART: Po każdorazowym włączeniu odtwarzacza w tryb pracy UART należy tylko raz po jego uruchomieniu wysłać następujące komendy: 1. audio określające wyjście audio,, 2. vol należy ustawić odpowiedni poziom głośności, 3. mem należy wybrać z jakiej pamięci mają zostać załadowane pliki.

20 Dostępne komendy: Wszystkie komendy należy wysyłać jako kody ASCII a pozostałe wartości ramki (start,ilość,koniec) traktować jako liczby hex. a) play_s odtwarza jeden plik Start Ilość Komenda Koniec xab x6 play_s x16 b) play_c odtwarza wszystkie pliki Start Ilość Komenda Koniec xab x6 play_c x16 c) stop zatrzymuje odtwarzanie pliku Start Ilość Komenda Koniec xab x4 stop x16 d) next przechodzi do następnego pliku Start Ilość Komenda Koniec xab x4 next x16

21 e) prev wraca do pliku poprzedniego Start Ilość Komenda Koniec xab x4 prev x16 f) vol:7 poziom głośności od do 9 Start Ilość Komenda Koniec xab x5 vol:7 x16 g) mem: wybór pamięci: 1 sd wew, 2 sd zewn, 3 pendrive usb Start Ilość Komenda Koniec xab x5 mem: x16 h) status ramka statusu Start Ilość Komenda Koniec xab x6 status x16 i) audio:1 - wyjście audio: 1 line out, hdmi. Zalecane jest użycie tej komendy jeden raz, po uruchomieniu odtwarzacza Start Ilość Komenda Koniec xab x7 audio:1 x16

22 j) pause pauza Start Ilość Komenda Koniec xab x5 pause x16 k) fnd: szukanie pliku po jego nazwie. Jeśli plik został znaleziony to wysłana zostaje komenda ACK, jeśli plik nie znaleziony to wysłana zostaje komenda NACK. Podajemy całą nazwę pliku, przykład: fnd:plik1.avi. Komenda ustawia wskaźnik na wybranym pliku. Aby został odtworzony należy użyć komendy play. Start Ilość Komenda Koniec xab x4+x fnd: x16 l) getfn wysyła aktualną nazwę odtwarzanego pliku. Start Ilość Komenda Koniec xab x5 getfn x16

23 5. Serwer www Odtwarzacz DIMP posiada możliwość sterowania za pomocą strony www. Podłączamy się do odtwarzacza wpisując w przeglądarkę internetową adres IP odtwarzacza zakończony numerem portu. Przykład: :8 Adres IP oraz port możemy zmienić w ustawieniach. Załadowana zostanie następująca strona web:

24 Strona ta składa się z paska informacyjnego, rozpoczynającego się od słowa Stan: oraz pięciu przycisków: Start, Stop, Następny, Poprzedni oraz Odśwież. Funkcje poszczególnych przycisków: a) Start rozpoczyna odtwarzanie plików, b) Stop zatrzymuje odtwarzanie, c) Następny przełącza na następny plik, d) Poprzedni przełącza na poprzedni plik, e) Odśwież powoduje odświeżenie strony www odtwarzacza oraz jego stanu. Możliwe stany pracy: - Brak plików do odtworzenia informuje o tym, że nie zostały wybrane żadne pliki do odtwarzania, - Stop pliki zostały wybrane, aktualnie nic nie jest odtwarzane, - (nazwa pliku) odtwarzacz odtwarza plik o danej nazwie.

25 6. Wyłączanie odtwarzacza UWAGA! Rozdział ten jest bardzo ważny aby urządzenie działało bezawaryjne przez długi czas. Proszę o dokładne zapoznanie się z poniższymi uwagami. W odtwarzaczu DIMP znajduje się system operacyjny oraz wewnętrzna pamięć flash. W związku z tym urządzenia nie należy wyłączać poprzez wyciągnięcie wtyku zasilania lub odcięcie napięcia zasilania. ZAWSZE należy wyłączyć odtwarzacz poprzez wejście GPIO o nazwie OFF i zanim odłączone zostanie napięcie zasilające musi wyjście READY zostać w stanie log. Nie zastosowanie się do tych wskazówek może spowodować, że urządzenie przestanie działać oraz może zostać uszkodzona wewnętrzna pamięć flash.

26 7. Kodowanie filmów Poniżej znajduje się instruktaż jak należy przekonwertować film video aby był on poprawnie odtworzony. Do tego celu można użyć aplikacji Leawo Video Conwerter lub innego. 1. Ładujemy film do konwersji: File->Add video Files

27 2. Wybieramy sposób konwersji pliku: Klikamy Profile->Commom Video->MP4MPEG4Video 3. Edytujemy opcje konwersji Klikamy na ikonkę Settings po lewej stronie napisu Apply to all.

28 Video Codec: H.264 Quality: High Video Size: Original Pozostałe opcje video ustawiamy na auto. Audio Codec: AAC lub MP3 Bitrate, np SampleRate: 44,1kHZ 4. Klikamy przycisk konwertuj. Po zakończeniu wgrywamy plik do odtwarzacza DIMP.

29 8. Inne informacje Platforma sprzętowa na jakiej zbudowany jest odtwarzacz daje bardzo duże możliwości funkcjonalne oraz konfiguracyjne. Jeśli nie istnieje jakaś funkcja a klient chciałby dodatkową funkcję zaimplementować to jak najbardziej istnieje taka możliwość. W tym celu proszę o kontakt: info@diginn.eu Urządzenie może spełniać także zupełnie inną rolę niż odtwarzacz video. Można do niego podłączyć, np matrycę lcd, panel dotykowy i dostosować oprogramowanie do konkretnej aplikacji klienta. Jeśli masz pomysł na nowe urządzenie to także prosimy o kontakt: info@diginn.eu
