PROJEKT PARKU SENSORYCZNEGO

Transkrypt

1 PROJEKT PARKU SENSORYCZNEGO przy Domu Pomocy Społecznej dla dorosłych niepełnosprawnych intelektualnie, Miechów, ul. Warszawska 49a styczeń 2013r. mgr inż. Joanna Niewiadomska Majewicz, mgr inż. Jakub Majewicz Tel

2 Spis treści: 1. Lokalizacja obiektu s.3 2. Przedmiot opracowania, charakterystyka stanu istniejącego s.4 3. PROJEKT PARKU SENSORYCZNEGO przy DPS w Miechowie s Idea ogrodu sensorycznego 3.2 Opis projektu 3.3 Projekt szaty roślinnej a) spis gatunków b) wykonanie nasadzeń c) jakość materiału roślinnego d) pielęgnacja po posadzeniu 3.4 Projekt nawierzchni 3.5 Mała architektura 3.6 Specyfikacja materiałów 4. Bibliografia s Spis załączników..... s.38 2

3 1. Lokalizacja obiektu Teren objęty opracowaniem znajduje się na terenie miasta Miechów położonego w południowo zachodniej Polsce. Założenie usytuowane jest przy bocznej drodze dochodzącej do drogi krajowej nr 7 (Kraków - Kielce). Ryc.1 Fragment mapy Źródło: data dostępu 28 grudzień 2012r. Przynależność administracyjna: województwo małopolskie powiat Miechowski gmina Miechów 3

4 2. Przedmiot opracowania, charakterystyka stanu istniejącego Przedmiotem opracowania jest wykonanie projektu parku sensorycznego na terenie należącym do DPS dla dorosłych niepełnosprawnych intelektualnie, mieszczącego się na terenie dz. ewid. nr 924/23 w Miechowie na ul. Warszawskiej 49a. Ryc2 Fragment mapy syt-wys Źródło: dokumentacja DPS w Miechowie Dom Pomocy Społecznej w Miechowie rozpoczął swoją działalność r. Przeznaczony był dla 101 dzieci głęboko upośledzonych niepełnosprawnie. Decyzją Wojewody Kieleckiego nr 58/82 z dnia 30 czerwca 1982 roku Dom został przeprofilowany w Państwowy Dom Pomocy Społecznej dla Dorosłych Umysłowo Upośledzonych Mężczyzn. Od 1991 roku nosił nazwę Domu Pomocy Społecznej zachowując typ Domu- upośledzenie umysłowe. Obecnie nosi nazwę Dom Pomocy Społecznej dla 4

5 dorosłych niepełnosprawnych intelektualnie. Od 1 stycznia 1999 roku Dom podlega Starostwu Powiatowemu w Miechowie. Dom jest wolnostojącym, dwupiętrowym budynkiem znajdującym się trzy kilometry od centrum miasta w pobliżu trasy nr 7. Wokół Domu rozpościera się teren rekreacyjny o powierzchni 2 ha, który ogrodzony jest siatką. 1 ( ) przeznaczony jest dla 88 mieszkańców niepełnosprawnych intelektualnie ( ) Oprócz niepełnosprawności intelektualnej, choroby psychicznej, otępienia i padaczki występują wady wzroku, słuchu i mowy. Najliczniejszą grupę osób stanowią mieszkańcy w przedziale wieku od 41 do 60 roku życia. 2 Obszar objęty opracowaniem ma powierzchnię ok. 0,8 ha, stanowi część parku znajdującego się za budynkiem DPS (po jego zachodniej stronie). Obecnie kompozycja parku na charakter geometryczny, kształtują ją alejki spacerowe (dominuje układ szachownicowy). Ścieżki obsadzone są drzewami tworząc prostokątne wnętrza krajobrazowe. Alejki spacerowe znajdujące się na terenie opracowania są w bardzo złym stanie technicznym. Kompozycję cechuje mała różnorodność gatunków i odmian, z przewagą gatunków rodzimych. Na badanym obszarze nie występują drzewa znajdujące się na liście Pomników Przyrody. Park jest ogólnie jest zadbany, widoczne są ślady prowadzania prac pielęgnacyjnych. Pojedyncze egzemplarze wymagają usunięcia. W północno zachodniej i północnej części, która nie jest objęta opracowaniem, ale należy do granic założenia roślinność cechuje duża ilość samosiewów i odrostów korzeniowych, które wymagają usunięcia, w celu uporządkowania terenu. Planowana inwestycja nie koliduje z istniejącymi nasadzeniami, jednak część drzew znajduje się w bezpośrednim sąsiedztwie planowanej inwestycji, ważne jest by podczas prowadzonych prac ziemnych nie uszkodzić systemów korzeniowych, które bardzo często są przyczyną przedwczesnego zamierania drzew. 1 data dostępu 28 grudzień 2012r. 2 data dostępu 28 grudzień 2012r. 5

6 3. PROJEKT PARKU SENSORYCZNEGO przy DPS w Miechowie 3.1 Idea ogrodu sensorycznego Człowiek jest obdarzony pięcioma zmysłami: SŁUCHU, WĘCHU, WZROKU, SMAKU i DOTYKU. Odpowiednio skomponowane zestawienia roślin wysyłają bodźce stymulujące ośrodkowy układ nerwowy i pobudzają rozwój narządów zmysłu. Idea ogrodu sensorycznego została stworzona na początku XX wieku przez niemieckiego uczonego Hugona Kukelhausa. 3 Mianem ogrodu sensorycznego określa się kompozycję tak zaprojektowana aby bodźce pozawzrokowe były użyte celowo i to w większym natężeniu niż zwykle. 4 Projektowanie przestrzeni dla zmysłów nie jest jeszcze w Polsce popularne, aczkolwiek na terenie naszego kraju znajdują się już założenia tego typu. Najbardziej znanymi są: Arboretum w Bolestraszycach, Leśny Ogród Edukacyjny Leśna Przygoda w Bucharzewie, Integracyjny Ogród Edukacji Ekologicznej- Ogród Botaniczny CZRB PAN w Powsinie program tych trzech założeń został przygotowany z myślą o niewidomych. Godnym uwagi jest też Ogród Zmysłów w Zawoi przy Dyrekcji Babiogórskiego Parku Narodowego oraz Ogród Doświadczeń im. Stanisława Lema w Krakowie, którego ideą jest sensoryczne doświadczanie zjawisk fizycznych. 5 Założenie parku/ogrodu sensorycznego w porównaniu z tradycyjnymi obiektami tego typu wymaga podobnych nakładów pieniężnych, jednak jeżeli chodzi o późniejsze utrzymanie ogród sensoryczny będzie wymagał większej staranności i dokładności przy prowadzeniu prac pielęgnacyjnych. 3 M.Dąbski, M.Dudkiewicz, Instytut Roślin Ozdobnych i Architektury Krajobrazu, Uniwersytet Przyrodniczy w Lublinie, Przystosowanie ogrodu dla niewidomego użytkownika na przykładzie ogrodów sensorycznych w Bolestraszycach, Bucharzewie i Powsinie, Teka Kom. Arch. Urb. Stud. Krajobr.- Ol PAN, 2010, 7-17, s. 7 4 K.Pawłowska, Instytut Architektury Krajobrazu Politechnika Krakowska, Dźwięk w krajobrazie jako przedmiot badań interdyscyplinarnych,, Prace Komisji Krajobrazu Kulturowego T.XI, Instytut Nauk o Ziemi UMCS, Komisja Krajobrazu Kulturowego PTG, Lublin 2008,s M.Dąbski, M.Dudkiewicz, Przystosowanie ( ) op. cit, passim 6

7 3.2 Opis projektu Projekt opracowano z myślą o szczególnych potrzebach użytkowników parku. Odbiorcami terapii będą dorośli mężczyźni, z niepełnosprawnością intelektualną, w tym osoby niedowidzące i poruszające się na wózkach inwalidzkich. Projekt został wpisany w istniejący układ założenia, obejmuje pięć ogrodów tematycznych, każdy ma za zadnie pobudzać inne zmysły. Na terenie założenia zaplanowano również ścieżkę sensoryczną. W pierwszym wnętrzu parkowym mamy OGRÓD DOTYKU gdzie roślinność stanowią gatunki o zróżnicowanej fakturze i strukturze liści (omszone, gładkie, chropowate ) oraz igieł (kłujące, tępe, długie, krótkie ). Zadbano by rośliny ściółkowane były różnorodnymi podłożami, zastosowano tu (m.in. żwir, otoczaki, korę, szyszki jodłowe i sosnowe). Dodatkowo w tej części, by zapewnić percepcję kształtów, zaplanowano rośliny (buxus sempervirens) strzyżone w formy geometrycznych kształtów (m.in. walca, kuli, sześcianu ). Ogród ten oparty jest na planie koła, stanowi go okrągły placyk z drobnej kostki brukowej otoczony rabatami, rabaty znajdują się w murowanych donicach o wysokości ok. 0,8m. Takie rozwiązanie pozwoli na możliwość terapii - dotyku roślin bez potrzeby schylania. Kolejno mijamy OGRÓD KOLORÓW tu zastosowano rośliny o intensywnym zabarwieniu liści, kwiatów i pędów, pobudzające zmysł wzroku. Ogród podobnie jak poprzedni oparty jest na planie koła, rabaty rozmieszczone są promieniście. W najbliższym otoczeniu Ogrodu Kolorów zastosowano krzewy o ciekawym zabarwieniu by wzmocnić percepcję barw. Rabaty Ogrodu Kolorów ramuje ŚCIEŻKA SENSORYCZNA złożoną z kilkumetrowych odcinków zróżnicowanych pod względem podłoża, każdy stanowi inny rodzaj nawierzchni (żwir, płyty kamienne poprzerastane roślinami przypominającymi mech, piasek, drewno, otoczaki, podkłady kolejowe układane na żwirze oraz korę). Następne wnętrze stanowi OGRÓD DZWIĘKÓW (gdzie zmysł słuchu pobudzi szum wysokich traw na wietrze i różnego rodzaju dzwonków). Ta część kompozycji ma kształt nerki, z usytuowanym w środku okrągłym placykiem, który częściowo otoczony jest wysokimi trawami stanowiącymi swoistą altanę. Przez środek tego ogrodu przebiega ścieka z kostki brukowej, która na odcinku placyku wykonana jest z drewna. 7

8 Kolejnym ogrodem jest OGRÓD ZAPACHU, w którym dominują rośliny o intensywnej woni kwiatów oraz pędów. Wejście i wyjście z ogrodu zaakcentowane jest drewnianymi pergolami, które porastają intensywnie pachnące pnącza. Na rabatach mamy tu rośliny o przyjemnym zapachu np. lilaki, jaśminowce, konwalie, kalina japońska, fiołek wonny jak i rośliny o woni, która może być odczuwalna jako nieprzyjemna np. berberysy czy czarny bez. Dla pobudzenia zmysłu SMAKU zostanie odtworzony sad owocowy, znajdujący się w południowo wschodniej części parku, który będzie uprawiany przez mieszkańców DPS. Ogród Smaku znajduje się w bezpośrednim sąsiedztwie Ogrodu Dotyku, oddziela je od siebie szpaler rokitnika zwyczajnego. Na terenie parku zaplanowano nowe urządzania do ćwiczeń i zabaw, dominują urządzenia służące do bujania, utrzymywania równowagi i balansowania. Urządzenia rozmieszone są na terenie całego obszaru objętego opracowaniem, w północno zachodniej części zlokalizowano ich najwięcej, towarzyszy im drewniana altana. W niedalekim sąsiedztwie altany, na plonie przewidziano palenisko na ognisko otoczone drewnianymi ławkami. Na terenie parku znajduje się boisko do piłki siatkowej, projekt przewiduje jego modernizację. Na życzenie mieszkańców i pracowników DPS zaprojektowano miejsce na kapliczkę / figurkę, zostanie umieszona w centralnym punkcie placyku o kształcie półokręgu zlokalizowanego w wnętrzu parkowym znajdującym się pomiędzy Ogrodem Kolorów i Ogrodem Smaku. Kapliczka / figurka będzie zwrócona w stronę tylnej elewacji budynku, otacza ją rozległy trawnik, na którym okazjonalnie mogą być ustawiane ławki. Przy kapliczce będą odprawiane nabożeństwa (np. majówki), na które będą mogli przychodzić mieszkańcy miasta w celu integracji z mieszkańcami DPS. Podstawą opracowania jest mapa sytuacyjno wysokościowa w skali 1:1000, istniejące nasadzenia oraz obiekty (dawne piaskownice) zostały naniesione podczas prac terenowych. Prace terenowe prowadzone były w dniach grudnia 2012r. 8

9 3.3 Projekt szaty roślinnej Zastosowane w projekcie gatunki i odmiany drzew, krzewów i bylin charakteryzują się dobrą odpornością na warunki klimatyczne południowej Polski. W trakcie projektowania założono, że komponowana zieleń prócz FUNKCJI TERAPI POLEGAJĄCEJ NA STYMULACJI ZMYSŁÓW, będzie spełniać trzy podstawowe funkcje: - poprawy samopoczucia osób przebywających w na terenie obiektu; - estetyki poprzez stworzenie ciekawej kompozycji i dekoracyjnej oprawy obiektu; - ochrony środowiska. a) spis gatunków Tab. Spis projektowanych roślin. Numeracja zgodna z oznaczeniami na planie. *OZNACZENIE OGRODÓW: OD OGRÓD DOTYKU OK OGRÓD KOLORÓW OZ OGRÓD ZAPACHÓW OT OGRÓD DŹWIĘKÓW OS OGRÓD SMAKU NAZWA ŁACIŃSKA / NAZWA POLSKA OGRÓD* / CECHA ILOŚĆ 1. Sempervivum tectorum - rojnik murowy tzw. róża skalna 2. Chamaecyprais lawsoniana Globosa - Cyprysik Lawsona Globosa OD-Ostro zakończone liście OD-Pokrój kulisty, miękkie zwisające pędy pokryte łuskami 13 szt. 3. Juniperus squamata Blue Star jałowec OD- krótkie kłujące igły 5 szt. łuskowy Blue Star 4. Sagina subulatta karmnik ościsty OD-roślina przypominająca mech 55 szt. 5. Thuja occidentalis Filirormis żywotnik OD -cienkie wałeczkowate pędy 3 szt. zachodni Filirormis 6. Stachys byzantina czyściec wełnisty OD-Liście pokryte miękkim kutnerem 33 szt. OK-Biało niebieskie zabarwienie liści i pędów 7. Pinu mugo Pumillo sosna górska OD-Kłujące długie igły 10 szt. (kosodrzewina) Pumillo OK-Igły w kolorze zielonym 8. Euonymus fortunei Emerald n Gaiety - OD-Liście skórzaste 5 szt. Trzmielina fortunea Emerald Gaiety 9. Calluna vulgaris Amethyst - Wrzos pospolity OD-Długie pędy pokryte łuskami 14 szt. 9

10 Amethyst 10. Picea pungens glauca Golbosa (szczepiony na OD-Krótkie kłujące igły pniu) świerk kłujący szczepiony na pniu 11. Tuja occidentalis formowana na kulę na pniu OD-Kształt kuli, prowadzona na pniu 2 szt. żywotnik zachodni formowany na kulę na pniu 12. Juniperus horizontalis Golden Carpet jałwiec OD-Pędy wałeczkowate 15 szt. płożący Golden Carpet[ OK-Kolor żółty 13. Buxus sempervirens - bukszpan wiecznie OD-Roślina formowana na kształt zielony FORMOWANY NA KSZTAŁT KULI fi ok. 0,6 m kuli 14. Buxus sempervirens - bukszpan wiecznie OD-Roślina formowana na kształt zielony FORMOWANY NA KSZTAŁT STOŻKA fi podstawy ok. 0,6 m stożka 15. Buxus sempervirens - bukszpan wiecznie OD-Roślina formowana na kształt zielony FORMOWANY NA KSZTAŁT WALCA fi podstawy ok. 0,6 m walca 16. Buxus sempervirens - bukszpan wiecznie OD-Roślina formowana na kształt zielony FORMOWANY NA KSZTAŁT SZEŚCIANU O DŁ BOKU OK. 0,5m sześcianu 17. Festuca gluaca kostrzewa sina OD -Trawa, źdźbła sztywne, ostro zakończone OT-Trawa ozdobna 30 szt. 18. Pinus mugo Ophir szczepiona na pniu - sosna Ophir szczepiona na pniu 19. Berberys Thunberga 'Bagatelle' - Berberis thunbergii 'Bagatelle' 20. Cotoneaster dammerii Major irga Dammera Major 21. Thuja occidentalis 'Aurescens'- Żywotnik zachodni 'Aurescens' 22. Berberis thunbergii 'Atropurpurea Nana' - Berberys Thunberga 'Atropurpurea Nana' 23. Juniperus horizontalis Wiltoni jałowiec płożący Wiltoni 24. Euonymus fortunei 'Emerald'n Gold' trzmielna Fortune a 'Emerald'n Gold' OD- Forma spłaszczonej kuli szczepiona na pniu OD-Liście drobne, łopatkowate, na 19 szt. pędach ciernie OK-Liście w brodowym kolorze OD-Liście zimozielone, skórzaste, 29 szt. drobne, jajowate do zaokrąglonych OK-Liście ciemnozielone, owoce czerwone. OD-Pędy pokryte łuskami OD-Liście drobne, delikatne, na 26szt. pędach ciernie OZ-Nieprzyjemny zapach kwiatów OK-Liście w kolorze bordowym OD-Pędy wałeczkowate z drobnymi 4 szt. ostymi igiełkami OD-Liście skórzaste, jajowate 65szt. OK-Liście dwubarwne, żółto -zielone 25. Miscanthus sinensis - miskant chiński OT-Wysoka trawa ozdobna 63 szt. 26. Miscanthus sinensis Zebrinus - miskant chiński OT-Trawa ozdobna 1 10

11 Zebrinus 27. Imperata cylindrica 'Red Baron' - Imperata OT-Trawa ozdobna 20 szt. cylindryczna Red Baron OK-Trawa ozdobna o czerwonym zabarwieniu 28. Pennisetum alopecuroides 'Hameln' rozplenica OT-Trawa ozdobna 16 szt. japońska Harmlen 29. Calamagrostis acutiflora 'Karl Foerster' - OT-trawa ozdobna o wys. 1,5m w 8 szt. trzcinnik ostrokwiatowy 'Karl Foerster' czasie kwitnienia 30. Lavandula angustifolia - lawenda wąskolistna OZ-charakterystyczny intensywny 19 szt. zapach 31. Philadelphus coronarius - jaśminowiec wonny OZ-Przyjemny, dość silny zapach 28 szt. 32. Syringa vulgaris Michel Buchner - lilak pospolity OZ-Przyjemny zapach, kwiaty 3 szt. Michel Buchner fioletowe 33. Syringa vulgaris Mme Lemoine - lilak pospolity OZ-Przyjemny zapach, kwiaty białe 3 szt. Mme Lemoine 34. Viburnum carlesii - kalina koreańska OZ-Intensywny egotyczny zapach 8 szt. 35. Nepeta x faassenii kocimiętka Fassena OZ-Przyjemny cytrynowy zapach 24 st. 36. Dictamnus albus - dyptam jesionolistny OZ-Zapach cynamonowo 10 szt. cytrynowy 37. Calycanthus floridus - kielichowiec wonny OZ-Kwiaty o przyjemnym zapachy 7 szt. (wymaga okrycia na zimę) truskawek, pachną również liście (po zgnieceniu) 38. Mentha piperita - mięta pieprzowa OZ-Zapach orzeźwiający 25 szt. 39. Matricaria chamomilla - rumianek pospolity OZ-Zapach lekko jabłkowy 20 szt. 40. Thymus vulgaris - macierzanka tymianek OZ-Zapach korzenny 23 szt. 41. Vitis riparia - winorośl pachnąca OZ-Pnącze, kwiaty o silnym 4 szt. przyjemnym zapachu 42. Lonicera peryclimenum 'Graham Tomas' - OZ-Pnącze, kwiaty posiadają silny 4 szt. wiciokrzew pomorski 'Graham Tomas' herbaciany zapach 43. Convallaria majalis - konwalia majowa OZ-Przyjemny charakterystyczny 30 szt. zapach kwiatów 44. Viola odorata - fiołek wonny OZ-Bardzo przyjemny zapach 60 szt. 45. Juniperus sabina 'Tamariscifolia'- Jałowiec sabiński 'Tamariscifolia' 46. Sambucus nigra 'Eva' Black Beauty -Czarny Bez 'EVA' Black Beauty 47. Berberis thunbergii 'Atropurpurea' - berberys Thunberga 'Atropurpurea' 48. Berberis thunbergii 'Aurea' - berberys Thunberga 'Aurea' 49. Spiraea japonica 'Goldmound' - Tawuła japońska 'Goldmound' 50. Spiraea japonica 'Anthony Waterer' - Tawuła japońska 'A. Waterer' OZ-pędy wydzielają 5 charakterystyczny, intensywny i niezbyt przyjemny zapach OZ-Słodkawy zapach kwiatów, może 4 szt. być odczuwany jako mdły, duszący OZ-Nieprzyjemny zapach kwiatów 5 szt. OZ-Nieprzyjemny zapach kwiatów 2 OK-Liście o żółtym zabarwieniu OK-Liście o żółtym zabarwieniu, 63 szt. kwiaty jasnoróżowe 22 szt. 11

12 51. Vinca minor barwinek pospolity OZ-Kwiaty o delikatnym zapachu 57 szt. 52. Forsythia x intermedia 'Goldzauber' - Forsycja 13 szt. pośrednia 'Goldzauber' 53. Thuja occidentalis 'Smaragd' - Żywotnik OK-Igły o żywo zielonym 3 szt. zachodni 'Smaragd' zabarwieniu 54. Cotoneaster Lucius - irga błyszcząca OK-Liście jesienią przebarwiają się na intensywnie czerwony kolor 3 szt. 55. Thuja occidentalis 'Golden Globe' - Żywotnik zachodni 'Golden Globe' 56. Juniperus squamata 'Green Carpet' - Jałowiec łuskowaty 'Green Carpet' 57. Juniperus squamata 'Blue Carpet' - Jałowiec łuskowaty 'Blue Carpet' 58. Acer rubrum Red Sunset klon czerwony Red Sunset 59. Berberis thunbergii Admiration' - Berberys Thunberga Admiration 60. Platycladus orientalis 'Aurea Nana' - żywotnik wschodni 'Aurea Nana' 61. Pęcherznica 'Diabolo' - Physocarpus opulifolius 'Diabolo' 62. Pęcherznica 'Luteus' - Physocarpus opulifolius 'Luteus' 63. Perukowiec podolski 'Royal Purple' - Cotinus coggygria 'Royal Purple 64. Philadelphus coronarius Aureus jaśminowiec wonny Aureus 65. Berberis thunbergii Golden Ring - Berberys Thunberga Golden Ring 66. Berberis thunbergii Harlequin' - Berberys Thunberga Harlequin OK-Igły o złocisto żółtym 4 szt. zabarwieniu OK-Igły o zielonym zabarwieniu 19 szt. OK-Igły o niebieskozielonym 19 szt. zabarwieniu OK-Liście jesienią przebarwiają się na intensywnie czerwony kolor OK-Liście dwubarwne, czerwonopomarańczowe 1 z jasnym brzegiem OK-Igły o żółtym zabarwieniu 8 szt. OK-Liście bordowo - fioletowe, 17 szt. kwiaty białe OK-Liście żółte, kwiaty białe 24 szt. OK-Liście purpurowo - czerwone OK-Liście żółte, kwiaty białe 3 szt. OK-Liście bordowe z żółtym 3 szt. obrzeżeniem Drzewka owocowe- odmiany dowolne OS 17 szt. 68. Krzewy owocowe odmiany dowolne OS 13 szt. 69. Hippophaë rhamnoides - rokitnik pospolity OS-Owoce jadalne, o dużej 1 zawartości witaminy C 70. Spiraea nipponica Snowmound - Tawuła 2 szt. nippońska Snowmound 71. Berberis thunbergii Pink Queen' - Berberys Thunberga Pink Queen' 10 szt. 12

13 b) wykonanie nasadzeń Doły do sadzenia roślin muszą być przygotowane tak, aby korzenie mogły się swobodnie rozkładać i nie zaginać. Ścianki dołów nie mogą utrudniać dalszego rozwoju korzeni. Średnica dołu winna być o 50% większa niż średnica bryły korzeniowej sadzonej rośliny. Na dnie dołu należy rozłożyć 10-15cm warstwę luźnej, żyznej ziemi. Na jej powierzchni należy rozsypać nawóz o spowolnionym działaniu typu Osmocote, w ilościach zalecanych przez producenta. Roślinę należy umieścić w otworze tak, aby bryła korzeniowa była przykryta 2-3cm warstwą ziemi. Po umieszczeniu bryły korzeniowej w dole, należy w jego dno wbić paliki stabilizujące (w przypadku drzew) w ilości 3 szt./drzewo. Następnie należy ustawić roślinę w pozycji pionowej i wypełnić dół ziemią do ok. ¾ jego objętości a następnie obficie podlać. Po całkowitym wsiąknięciu wody, wypełnić dół ziemią do docelowego poziomu, uformować misę wokół pnia i ponownie podlać. Na zakończenie należy przymocować pień do palików za pomocą taśmy filcowej lub liny konopnej. Po zakończeniu sadzenia, ziemię wokół bryły korzeniowej (dla drzew w promieniu 50cm, dla krzewów i bylin na całej powierzchni rabaty) ściółkować korą, żwirem lub innym materiałem wskazanym w opracowaniu. Warstwa ściółki powinna wynosić 5cm. Powierzchnię wszystkich rabat należy wyłożyć agrowłókniną, która zapobiegnie rozwojowi chwastów oraz parowaniu wody z gruntu. c) jakość materiału roślinnego Rośliny muszą mieć zrównoważone proporcje pomiędzy wielkością części nadziemnej i systemu korzeniowego. Materiał szkółkarski musi być dobrze rozgałęziony i mieć wygląd charakterystyczny dla danego gatunku. Bryła korzeniowa powinna być dobrze przerośnięta a korzenie mieć wygląd charakterystyczny dla danego gatunku. Korzenie nie mogą się zwijać w pojemniku. Na pniach nie mogą występować przebarwienia kory (poza typowymi dla gatunku / odmiany), uszkodzenia mechaniczne ani niezagojone blizny. Nie mogą również występować uszkodzenia spowodowane przez szkodniki ani choroby. Dostarczone rośliny powinny być odpowiednio opisane. Etykieta powinna zawierać następujące dane: nazwa botaniczna, ew. nazwa polska, pochodzenie / dane producenta, oznaczenie produktu, wymiary (obwód pnia, wysokość, szerokość, średnica korony), liczba szkółkowań i rok ostatniego szkółkowania, forma dostawy (z bryłą korzeniową, w siatce drucianej, w pojemniku...). d) pielęgnacja po posadzeniu W sezonie wegetacyjnym (marzec październik) należy co najmniej raz w tygodniu kontrolować wilgotność podłoża, w razie konieczności podlać rośliny. W trakcie kontroli wilgotności należy 13

14 również kontrolować stan wiązań drzew, w razie konieczności poprawić lub wymienić. W okresie wiosennym należy wykonywać zasilanie drzew nawozami o spowolnionym działaniu. Terminy i dawki nawozów należy dostosować do zaleceń producenta. W razie konieczności należy prowadzić cięcia korygujące koron. Po okresie dwuletniej pielęgnacji należy usunąć paliki i wiązania drzew. Pielęgnacja roślin polegać ma na corocznej kontroli stanu zdrowotnego i ewentualnych cięć korekcyjnych, polegających na usuwaniu martwych, chorych lub krzyżujących się pędów. W późniejszym czasie mogą pojawiać się nieprawidłowe rozwidlenia, które należy korygować na bieżąco. W wypadku długotrwałej suszy zaleca się podlewanie drzew, krzewów, bylin oraz trawników. 3.4 Projekt nawierzchni Podstawę dla projektowanego schematu komunikacyjnego przeznaczonego dla ruchu pieszego na terenie założenia stanowi istniejący układ ścieżek (istniejące są w bardzo złym stanie technicznym wymagają modernizacji). Ścieżki wraz z obrzeżami mają zróżnicowaną szerokość w zależności od przewidywanego natężenia ruchu pieszych (wymiary poszczególnych ścieżek oznaczone zostały na planie). Zaplanowano wykonanie ścieżek z kostki brukowej, szerokości ścieżek mogą się nieznacznie różnić od podanych w projekcie (tolerancja do 6cm), tak by szerokość ścieżki była wielokrotnością szerokości rzędu kostki + szerokość obrzeży. Skrzyżowana ścieżek powinny być zaokrąglone, z uwagi na to, że będą poruszać się po nich osoby na wózkach inwalidzkich. Na niektórych odcinkach, ścieżki z kostki brukowej mogą być zastąpione ścieżkami asfaltowymi lub żwirowymi, alejki te wskazano na rysunku rys. nr 1 (Załącznik nr 1 - PROJEKT PARKU SENSORYCZNEGO przy DPS w Miechowie, ul. Warszawska 49a, RZUT - RYSUNEK LINEARNY skala 1:200, format A1) Wszystkie ścieżki i placyki powinny być ramowane obrzeżem krawężnikowym lub betonową palisadą. Przy traktach pieszych w zatoczkach rozmieszczone są ławki oraz towarzyszące im kosze na śmieci. W projekcie zaproponowano następujące rodzaje / modele kostek brukowych: Ścieżki piesze i plac przed wejściem do budynku kostka brukowa NOSTALIT firmy Chyżbet ( kolor szary, grubość 6cm Placyki w Ogrodach: Dotyku, Kolorów, Traw oraz placyk przy Kapliczce - kostka brukowa GRANIT firmy Chyżbet ( kolory oliwkowy, czerwony i zielony, grubość 6cm 14

15 Proponowane kostki mogą być zastąpione kostkami innych firm o zbliżonych parametrach i kolorach. Szczegółowy projekt nawierzchni z wymiarami i podziałem na rodzaje nawierzchni mieści się na rys nr 1 (Załącznik nr 1 - PROJEKT PARKU SENSORYCZNEGO przy DPS w Miechowie, ul. Warszawska 49a, RZUT - RYSUNEK LINEARNY skala 1:200, format A1). Ryc3 Schemat budowy nawierzchni z kostki brukowej, oprac. J.Niewiaodmska-Majewicz 15

16 Ryc.4 Schemat układania ścieżek z kostki brukowej, oprac. J.Niewiaodmska-Majewicz 3.5 Mała architektura Na terenie objętym opracowaniem przewiduje się elementy małej architektury służące do ćwiczeń, zabawy, rekreacji oraz urządzenia komunalne (ławki, kosze na śmieci). Poniższa tabela zawiera specyfikację proponowanych urządzeń. Zestawienie powstało po konsultacji z przedstawicielami firm specjalizujących się w produkcji urządzeń wyposażenia placów zabaw i terenów rekreacyjnych oraz siłowni na świeżym powietrzu (outdoor fitness), przedstawione urządzania mogą być użytkowane przez osoby dorosłe. Są to urządzenia firmy Lars Laj Polska 6 Sp.zo.o.(ul.Migdałowa11, Dobra Szczecińska) oraz firmy Jelcz-Laskowice 6 Jakość i bezpieczeństwo produkcji jest kontrolowana i co roku certyfikowana przez niemiecką jednostkę certyfikująca TÜV, zgodnie z normą DIN EN 1176, której odpowiednikiem jest polska norma PN EN 1176 (źródło 16

17 Sp.zo.o.(al.Młodych40, Jelcz-Laskowice). Przy montażu 7 urządzeń należy stosować się instrukcji podanej przez producenta, należy przestrzegać stref bezpieczeństwa, jeżeli dany produkt takiej wymaga (wielkość strefy podana jest w karcie technicznej). Maty gumowe przerostowe są trwałą i łatwą w montażu nawierzchnią bezpieczną. Powinny być one układane na nawierzchni utwardzonej, przy czym wystarczy tu dobrze utwardzona ziemia. Jeśli nawierzchnią zabezpieczającą upadek ma być materiał naturalny, wówczas w obrębie stref bezpieczeństwa teren powinien być wykorytowany na głębokość 30 cm i wypełniony materiałem naturalnym. Można również zastosować obrzeża typu piaskownica, które utrzymają sypki materiał na odpowiedniej wysokości, bez konieczności korytowania gruntu. Wprowadzenie nawierzchni bezpiecznej następuje po montażu urządzeń. 8 Elementy małej architektury mogą być zastąpione innymi podobnymi obiektami, spełniającymi takie same warunki użytkowania oraz funkcje, zastępcze elementy powinny być równie estetyczne jak zaproponowane w projekcie. 7 Montaż urządzeń dokonać z zachowaniem odpowiednich stref bezpieczeństwa i użytkowania sąsiednich urządzeń istniejących oraz planowanych, zgodnie z zasadami zawartymi w PN EN W strefie funkcjonowania urządzenia należy zapewnić nawierzchnię w zależności od możliwości swobodnego upadku dla danego urządzenia zgodnie z PN EN data dostępu 29 grudzień 2012r 17

18 Tab.2 Spis elementów małej architektury, numeracja zgodna z oznaczeniami na planie. oprac. J.Niewiaodmska-Majewicz LP NAZWA I MODEL URZĄDZENIA FIRMA ILOŚĆ 1. Sternik 4 Nr kat (karta techniczna w załączniku) Jelcz-Laskowice Sp. z o.o. 2. Bujak Piłka Nr kat (karta techniczna w załączniku) Jelcz-Laskowice Sp. z o.o. 3. Huśtawka wagowa Nr kat A (karta techniczna w załączniku) Jelcz-Laskowice Sp. z o.o. 18

19 4. Masażer Nr kat (karta techniczna w załączniku) Jelcz-Laskowice Sp. z o.o. 5. Bujak Gondola Nr kat (karta techniczna w załączniku) Jelcz-Laskowice Sp. z o.o. 6. Równoważnia linowa Nr kat (karta techniczna w załączniku) Jelcz-Laskowice Sp. z o.o. 19

20 7. Huśtawka BiBo Nr kat A (karta techniczna w załączniku) Jelcz-Laskowice Sp. z o.o. 8. Zestaw do siatkówki Nr kat (karta techniczna w załączniku) Jelcz-Laskowice Sp. z o.o. 1 zestaw 9. Klucznik H Nr kat (karta techniczna w załączniku) Jelcz-Laskowice Sp. z o.o. 20

21 10. Wahadło Nr kat (karta techniczna w załączniku) Jelcz-Laskowice Sp. z o.o. 11. Wiata czterokątna Linia NATURE Nr kat LARSLAJ 21

22 WYMIARY: Szerokość 479 cm Długość 479 cm Wysokość 320 cm Bezpieczne nawierzchnie - nie wymagane Materiał wykonania drewno 12. Siedziska wokół paleniska Linia NATURE Nr kat LARSLAJ 1 zestaw 13. Drewniane schody Linia NATURE Nr kat LARSLAJ 22

23 MATERIAŁY: - Drewno konstrukcyjne akacjowe, impregnowane impregnatem ftalowym firmy Akzo Nobel w kolorze orzech. Urządzenie służy do zabawy i nauki balansowania. 14. Ławostół modrzewiowy Linia Outdoor Furniture Nr kat LARSLAJ 3 szt. Szerokość 160 cm Długość 180 cm Wysokość 70 cm Wysokość siedziska 45 cm 23

24 15. Huśtawka Ptasie Gnizado Linia NATURE Nr kat LARSLAJ WYMIARY: - Szerokość302 cm - Długość95 cm - Wysokość240 cm - Wysokość swobodnego upadku135 cm - Strefa bezpieczeństwa219x750 MATERIAŁY: - Drewno konstrukcyjne akacjowe, przekrój słupa mm, impregnowane impregnatem Akzo Nobel w kolorze orzech. 24

25 - Rama nośna wykonana ze stali galwanizowanej - Siedzisko wykonane z liny szarej niezbrojonej oraz rdzenia z tworzywa sztucznego, zawieszone na linie czarnej zbrojonej rdzeniem stalowym, na nierdzewnych zawiesiach. - Wszystkie elementy łączące są nierdzewne. 16. TABLICA INFORMACYJNA LARSLAJ 5 szt. Szerokość 100 cm Długość 14 cm Wysokość 213 cm 17. Rampa Linia NATURE Nr kat LARSLAJ WYMIARY: Szerokość23 cm 25

26 Długość230 cm Wysokość55 cm Wysokość swobodnego upadku55 cm MATERIAŁY: - Drewno konstrukcyjne akacjowe, impregnowane impregnatem ftalowym firmy Akzo Nobel w kolorze orzech. Lub MATERIAŁY: - Drewno konstrukcyjne akacjowe, impregnowane impregnatem ftalowym firmy Akzo Nobel w kolorze orzech. Urządzenie służy do zabawy i nauki balansowania. 18. MADAGASCAR Linia NATURE Nr kat LARSLAJ 1 zestaw ELEMENTY SKŁADOWE: - Słupy z drewna akacjowego 5szt - Podesty 5 szt. MATERIAŁY: - Drewno konstrukcyjne akacjowe, impregnowane impregnatem 26

27 ftalowym firmy Akzo Nobel w kolorze orzech. - Podesty wykonane z gumy. Urządzenie służy do zabawy i nauki balansowania 19. ŁAWKA MODRZEWIOWA wkopywana w ziemię Linia Outdoor Furniture Nr kat LARSLAJ 9 szt. Szerokość 180 cm Długość 51 cm Wysokość 75 cm Wysokość siedziska 45 cm 20. KOSZ NA ŚMIECI ANDORA z popielniczką LARSLAJ 6 szt. 27

28 3.5 Specyfikacja materiałów LP MATERIAŁ ILOŚĆ 1. Nawierzchnia z kostki brukowej przeznaczona dla ruchu pieszego i rowerowego Proponowana kostka brukowa NOSTALIT firmy Chyżbet, grubość 6cm, kolor szary Nawierzchnia części ścieżek (o mniejszym natężeniu ruchu) ze względów finansowych może być wykonana z asfaltu, ścieżki wskazano na rys. nr 1 (rzut w skali 1:200), ich powierzchnia wynosi 254 m 2 2. Nawierzchnia z kostki brukowej przeznaczona dla ruchu samochodowego Proponowana kostka brukowa NOSTALIT firmy Chyżbet, grubość 6cm, kolor szary 3. Nawierzchnia z kostki brukowej przeznaczona dla ruchu pieszego i rowerowego Proponowana kostka brukowa GRANIT firmy Chyżbet, grubość 6cm, kolory: oliwkowy, czerwony i zielony Podział na kolory: kolor oliwkowy-93,5 m 2 kolor czerwony 13,7 m 2 kolor zielony 7,9 m 2 Udział w poszczególnych częściach parku: placyk przy figurce 38 m 2 ogród traw 8,8 m 2 ogród dotyku 39,5 m 2 ogród kolorów 28,80 m 2 4. Obrzeża krawężnikowe 100x20x6cm ramujące nawierzchnie z kostki brukowej, kolor szary 5. Powierzchnia rabat ściółkowanych korą (przygotowanie podłoża, koszt ziemi agrowłókniny i kory) W tym (być może te części pominiemy przy ściółkowaniu korą): Powierzchnia rabat w Ogrodzie Smaków drzewka i krzewy owocowe oraz rokitnik 59,6 m 2 Powierzchnia rabaty tworzącej szpaler krzewów wzdłuż ogrodzenia 275 m 2 6. Powierzchnia rabat ściółkowanych żwirem (przygotowanie podłoża, koszt ziemi agrowłókniny i żwiru) 7. Powierzchnia rabat ściółkowanych keramzytem (przygotowanie podłoża, koszt ziemi agrowłókniny i keramzytu) 8. Powierzchnia rabat ściółkowanych szyszkami jodłowymi i sosnowymi (przygotowanie podłoża, koszt ziemi agrowłókniny i szyszek) 9. Powierzchnia rabat ściółkowanych otoczakami (przygotowanie podłoża, koszt ziemi agrowłókniny i kamieni) 572 m m 2 115,1 m mb 600,2 m 2 45,2 m 2 1,35 m 2 2,7 m 2 2,7 m 2 28

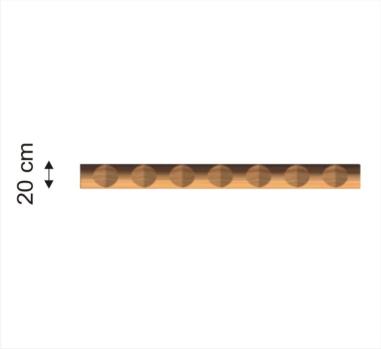

29 10. Ścieżki z kamiennych płyt, płyty układane na podsypce z piasku (koszt robocizny i materiału) 28mb 11. Ścieżka z drewnianych desek (część placyku w Ogrodzie Dźwięków) 6,35m Palisady oddzielające rabaty z roślinami od trawnika i innych nawierzchni. Dowolny rodzaj np. palisada betonowa, obrzeże krawężnikowe, drewniane palisady typu rollborder, obrzeże mogą być również wykonane ze starej dachówki, kamieni czy cegły z rozbiórki. W tym: Długość obrzeży ramujących rośliny w Ogrodzie Smaków drzewka i krzewy owocowe oraz rokitnika mb Długość obrzeży ramujących szpaler krzewów wzdłuż ogrodzenia 127,5 mb 13. Drewniana pergola 2 sztuki, wys. ok. 2,5m, szerokość ok. 2m, długość pergoli ok. 5,5 m; słupy na fundamentach z chudego betonu 414 mb 2 szt. 14. Trawnik 5300 m Murek/donica o wys. 0,8m z cegły klinkierowej kolor ciemny brąz (murek ramujący rabaty Ogrodu Dotyku), wypełniony ziemią, w najniższej partii dla zapewnienia drenażu należy wysypać warstwę żwiru około 20cm; murek oparty na fundamencie z chudego betonu 16. Bezpieczna nawierzchnia w strefach bezpieczeństwa przewidzianych dla poszczególnych urządzeń do ćwiczeń, należy wybrać około 20cm gruntu i przestrzeń wypełnić piaskiem, brzegi powinny być ramowane obrzeżem, np. drewnianymi deskami. 17. Obrzeża ramujące powierzchnię bezpiecznych nawierzchni, oddzielające piasek od trawnika, np. drewniane deski (wys.20cm, szer. 3-5cm) 18. Wyrównanie i podniesienie terenu przy Ogrodzie Dotyku dla stworzenia płaskiego terenu na powierzchni około, obecnie o łagodnym spadku. 55 mb 180 m mb ok m2 19. Usunięcie chorych drzew, krzewów, zakrzaczeń i odrostów korzeniowych w celu uporządkowania terenu 20. Budowa ścieżki sensorycznej, powierzchnia ścieżki - 43 m 2 - podbudowa jak dla nawierzchni z kostki brukowej przeznaczonych dla ruchu pieszego - ramowana obrzeżem krawężnikowym 100x20x6cm w kolorze szarym + poszczególne odcinki ścieżki oddzielone od siebie obrzeżami krawężnikowymi 100x20x6cm w kolorze szarym 69 mb - podzielona na 7 odcinków, zróżnicowanych pod wzglądem nawierzchni A - ŻWIR - 5,5 m 2 B- PŁYTY KAMIENNA POPRZERASTANE ROŚLINAMI PRZYPOMINAJĄCYMI MECH - 5,75 m 2 C- PIASEK 5,9 m 2 D DREWNO - 5,9 m 2 E OTOCZAKI - 5,5 m 2 F PODKŁADY KOLEJOWE UKŁADANE NA ŻWIRZE - 5,5 m 2 G KORA - 6,25 m 2 43 m 2 29

30 SPECYFIKACJA PROJEKTYOWANYCH ROŚLIN: LP NAZWA ŁACIŃSKA / NAZWA POLSKA ILOŚĆ 1. Sempervivum tectorum - rojnik murowy tzw. róża skalna 13 szt. 2. Chamaecyprais lawsoniana Globosa - Cyprysik Lawsona Globosa 3. Juniperus squamata Blue Star jałowec łuskowy Blue Star 5 szt. 4. Sagina subulatta karmnik ościsty 55 szt. 5. Thuja occidentalis Filirormis żywotnik zachodni Filirormis 3 szt. 6. Stachys byzantina czyściec wełnisty 33 szt. 7. Pinu mugo Pumillo sosna górska (kosodrzewina) Pumillo 10 szt. 8. Euonymus fortunei Emerald n Gaiety - Trzmielina fortunea Emerald Gaiety 5 szt. 9. Calluna vulgaris Amethyst - Wrzos pospolity Amethyst 14 szt. 10. Picea pungens glauca Golbosa (szczepiony na pniu) świerk kłujący szczepiony na pniu 11. Tuja occidentalis formowana na kulę na pniu żywotnik zachodni formowany na kulę na pniu 2 szt. 12. Juniperus horizontalis Golden Carpet jałwiec płożący Golden Carpet[ 15 szt. 13. Buxus sempervirens - bukszpan wiecznie zielony FORMOWANY NA KSZTAŁT KULI fi ok. 0,6 m 14. Buxus sempervirens - bukszpan wiecznie zielony FORMOWANY NA KSZTAŁT STOŻKA fi podstawy ok. 0,6 m 15. Buxus sempervirens - bukszpan wiecznie zielony FORMOWANY NA KSZTAŁT WALCA fi podstawy ok. 0,6 m 16. Buxus sempervirens - bukszpan wiecznie zielony FORMOWANY NA KSZTAŁT SZEŚCIANU O DŁ BOKU OK. 0,5m 17. Festuca gluaca kostrzewa sina 30 szt. 18. Pinus mugo Ophir szczepiona na pniu - sosna Ophir szczepiona na pniu 19. Berberys Thunberga 'Bagatelle' - Berberis thunbergii 'Bagatelle' 19 szt. 20. Cotoneaster dammerii Major irga Dammera Major 29 szt. 21. Thuja occidentalis 'Aurescens'- Żywotnik zachodni 'Aurescens' 22. Berberis thunbergii 'Atropurpurea Nana' -Berberys Thunberga 'Atropurpurea Nana' 26szt. 30

31 23. Juniperus horizontalis Wiltoni jałowiec płożący Wiltoni 4 szt. 24. Euonymus fortunei 'Emerald'n Gold' trzmielna Fortune a 'Emerald'n Gold' 65szt. 25. Miscanthus sinensis - miskant chiński 63 szt. 26. Miscanthus sinensis Zebrinus - miskant chiński Zebrinus Imperata cylindrica 'Red Baron' - Imperata cylindryczna Red Baron 20 szt. 28. Pennisetum alopecuroides 'Hameln' rozplenica japońska Harmlen 16 szt. 29. Calamagrostis acutiflora 'Karl Foerster' - trzcinnik ostrokwiatowy 'Karl Foerster' 8 szt. 30. Lavandula angustifolia - lawenda wąskolistna 19 szt. 31. Philadelphus coronarius - jaśminowiec wonny 28 szt. 32. Syringa vulgaris Michel Buchner - lilak pospolity Michel Buchner 3 szt. 33. Syringa vulgaris Mme Lemoine - lilak pospolity Mme Lemoine 3 szt. 34. Viburnum carlesii - kalina koreańska 8 szt. 35. Nepeta x faassenii kocimiętka Fassena 24 st. 36. Dictamnus albus - dyptam jesionolistny 10 szt. 37. Calycanthus floridus - kielichowiec wonny (wymaga okrycia na zimę) 7 szt. 38. Mentha piperita - mięta pieprzowa 25 szt. 39. Matricaria chamomilla - rumianek pospolity 20 szt. 40. Thymus vulgaris - macierzanka tymianek 23 szt. 41. Vitis riparia - winorośl pachnąca 4 szt. 42. Lonicera peryclimenum 'Graham Tomas' - wiciokrzew pomorski 'Graham Tomas' 4 szt. 43. Convallaria majalis - konwalia majowa 30 szt. 44. Viola odorata - fiołek wonny 60 szt. 45. Juniperus sabina 'Tamariscifolia'- Jałowiec sabiński 'Tamariscifolia' Sambucus nigra 'Eva' Black Beauty -Czarny Bez 'EVA' Black Beauty 4 szt. 47. Berberis thunbergii 'Atropurpurea' - berberys Thunberga 'Atropurpurea' 5 szt. 48. Berberis thunbergii 'Aurea' - berberys Thunberga 'Aurea' Spiraea japonica 'Goldmound' - Tawuła japońska 'Goldmound' 63 szt. 50. Spiraea japonica 'Anthony Waterer' - Tawuła japońska 'A. Waterer' 22 szt. 51. Vinca minor barwinek pospolity 57 szt. 31

32 52. Forsythia x intermedia 'Goldzauber' - Forsycja pośrednia 'Goldzauber' 13 szt. 53. Thuja occidentalis 'Smaragd' - Żywotnik zachodni 'Smaragd' 3 szt. 54. Cotoneaster Lucius - irga błyszcząca 3 szt. 55. Thuja occidentalis 'Golden Globe' - Żywotnik zachodni 'Golden Globe' 4 szt. 56. Juniperus squamata 'Green Carpet' - Jałowiec łuskowaty 'Green Carpet' 19 szt. 57. Juniperus squamata 'Blue Carpet' - Jałowiec łuskowaty 'Blue Carpet' 19 szt. 58. Acer rubrum Red Sunset klon czerwony Red Sunset 59. Berberis thunbergii Admiration' - Berberys Thunberga Admiration Platycladus orientalis 'Aurea Nana' - żywotnik wschodni 'Aurea Nana' 8 szt. 61. Pęcherznica 'Diabolo' - Physocarpus opulifolius 'Diabolo' 17 szt. 62. Pęcherznica 'Luteus' - Physocarpus opulifolius 'Luteus' 24 szt. 63. Perukowiec podolski 'Royal Purple' - Cotinus coggygria 'Royal Purple 64. Philadelphus coronarius Aureus jaśminowiec wonny Aureus 3 szt. 65. Berberis thunbergii Golden Ring - Berberys Thunberga Golden Ring 3 szt. 66. Berberis thunbergii Harlequin' - Berberys Thunberga Harlequin Drzewka owocowe- odmiany dowolne 17 szt. 68. Krzewy owocowe odmiany dowolne 13 szt. 69. Hippophaë rhamnoides - rokitnik pospolity Spiraea nipponica Snowmound - Tawuła nippońska Snowmound 2 szt. 71. Berberis thunbergii Pink Queen' - Berberys Thunberga Pink Queen' 10 szt. SPECYFIKACJA URZĄDZEŃ DO ĆWICZEŃ I REKREACJI ORAZ MAŁEJ ARCHITEKTURY Jelcz-Laskowice Sp. z o.o. koszt montażu i transportu wliczona w cenę, LARSLAJ - transportu urządzeń około 500zł netto LP NAZWA I MODEL URZĄDZENIA FIRMA CENA [zł] ILOŚĆ 1 Sternik 4 netto: Nr kat (karta techniczna w załączniku) Jelcz ,00 Laskowice brutto: Sp. z o.o ,97 32

33 2 Bujak Piłka netto: Nr kat (karta techniczna w załączniku) Jelcz ,00 Laskowice brutto: Sp. z o.o ,06 3 Huśtawka wagowa netto: Nr kat A (karta techniczna w załączniku) Jelcz ,00 Laskowice brutto: Sp. z o.o ,15 4 Masażer netto: Nr kat (karta techniczna w załączniku) Jelcz ,00 Laskowice brutto: Sp. z o.o ,01 5 Bujak Gondola netto: Nr kat (karta techniczna w załączniku) Jelcz ,00 Laskowice brutto: Sp. z o.o ,50 6 Równoważnia linowa netto: Nr kat (karta techniczna w załączniku) Jelcz ,00 Laskowice brutto: Sp. z o.o ,30 33

34 7 Huśtawka BiBo netto: Nr kat A (karta techniczna w załączniku) Jelcz ,00 Laskowice brutto: Sp. z o.o ,17 8 Zestaw do siatkówki netto: 1 Nr kat (karta techniczna w załączniku) Jelcz ,00 zestaw Laskowice brutto: Sp. z o.o ,80 9 Klucznik H netto: Nr kat (karta techniczna w załączniku) Jelcz- 990,00 Laskowice brutto: Sp. z o.o ,17 10 Wahadło netto: Nr kat (karta techniczna w załączniku) Jelcz ,00 Laskowice brutto: Sp. z o.o ,77 11 Wiata czterokątna LARSLAJ Netto: Linia NATURE Nr kat Brutto: ,80 34

35 12 Siedziska wokół paleniska LARSLAJ netto: 1 Linia NATURE Nr kat ,00 zestaw brutto: 5 817,90 13 Drewniane schody LARSLAJ netto: Linia NATURE Nr kat ,00 brutto: 639,60 14 Ławostół modrzewiowy LARSLAJ netto: 3 szt. Linia Outdoor Furniture Nr kat ,00 brutto: 836,40 15 Huśtawka Ptasie Gnizado LARSLAJ netto: Linia NATURE Nr kat ,00 brutto: 2 570,70 16 TABLICA INFORMACYJNA LARSLAJ netto: 5 szt zł brutto: 922 zł 35

36 17 Rampa LARSLAJ netto: Linia NATURE Nr kat ,00 brutto: 1 783,50 18 MADAGASCAR LARSLAJ netto: 1 Linia NATURE Nr kat ,00 zestaw brutto 971,70 19 ŁAWKA MODRZEWIOWA wkopywana w ziemię LARSLAJ netto: 9 szt. Linia Outdoor Furniture Nr kat ,00 brutto: 836,40 20 KOSZ NA ŚMIECI ANDORA z popielniczką LARSLAJ netto: 340 zł brutto: 418,2 zł 6 szt. 36

37 4. Bibliografia M.Dąbski, M.Dudkiewicz, Instytut Roślin Ozdobnych i Architektury Krajobrazu, Uniwersytet Przyrodniczy w Lublinie, Przystosowanie ogrodu dla niewidomego użytkownika na przykładzie ogrodów sensorycznych w Bolestraszycach, Bucharzewie i Powsinie, Teka Kom. Arch. Urb. Stud. Krajobr.- Ol PAN, 2010, 7-17 K.Pawłowska, Instytut Architektury Krajobrazu Politechnika Krakowska, Dźwięk w krajobrazie jako przedmiot badań interdyscyplinarnych,, Prace Komisji Krajobrazu Kulturowego T.XI, Instytut Nauk o Ziemi UMCS, Komisja Krajobrazu Kulturowego PTG, Lublin 2008 Katalog roślin drzewa krzewy byliny polecane przez Związek Szkółkarzy Polskich, praca zbiorowa pod red. Joanny Filipczak, Warszawa, 2006r. Włodzimierz Seneta, Jakub Dolatowski, Dendrologia, PWN, Warszawa 2000r. Strony internetowe:

38 5. Spis załączników Załącznik 1 PROJEKT PARKU SENSORYCZNEGO przy DPS w Miechowie, ul. Warszawska 49a rys. nr 1, RZUT - RYSUNEK LINEARNY skala 1:200, format A1 Załącznik 2 PROJEKT PARKU SENSORYCZNEGO przy DPS w Miechowie, ul. Warszawska 49a rys. nr 2, RZUT - KOLOR skala 1:200, format A1 Załącznik 3 PROJEKT PARKU SENSORYCZNEGO przy DPS w Miechowie, ul. Warszawska 49a rys. nr 3, OGRÓD DOTYKU - RZUT skala 1:100, format A3 Załącznik 4 PROJEKT PARKU SENSORYCZNEGO przy DPS w Miechowie, ul. Warszawska 49a rys. nr 4, OGRÓD DOTYKU - WIZUALIZACJA, format A3 Załącznik 5 PROJEKT PARKU SENSORYCZNEGO przy DPS w Miechowie, ul. Warszawska 49a rys. nr 3, OGRÓD KOLORÓW - RZUT skala 1:100, format A3 Załącznik 6 PROJEKT PARKU SENSORYCZNEGO przy DPS w Miechowie, ul. Warszawska 49a rys. nr 4, OGRÓD KOLORÓW - WIZUALIZACJA, format A3 Załącznik 7 PROJEKT PARKU SENSORYCZNEGO przy DPS w Miechowie, ul. Warszawska 49a rys. nr 3, OGRÓD ZAPACHÓW - RZUT skala 1:100, format A3 Załącznik 8 PROJEKT PARKU SENSORYCZNEGO przy DPS w Miechowie, ul. Warszawska 49a rys. nr 4, OGRÓD ZAPACHÓW - WIZUALIZACJA, format A3 Załącznik 9 PROJEKT PARKU SENSORYCZNEGO przy DPS w Miechowie, ul. Warszawska 49a rys. nr 3, OGRÓD DZWIĘKÓW - RZUT skala 1:100, format A3 Załącznik 10 PROJEKT PARKU SENSORYCZNEGO przy DPS w Miechowie, ul. Warszawska 49a rys. nr 4, OGRÓD DZWIĘKÓW - WIZUALIZACJA, format A3 Załącznik 11 Karty techniczne i instrukcje montażu wybranych urządzeń Załącznik 12 Szacunkowy koszt Inwestycji Załącznik 13 PŁYTA CD zawierająca elektroniczną wersję opracowania. 38

39 OPRACOWANIE: mgr inż. Joanna Niewiadomska Majewicz architekt krajobrazu mgr inż. Jakub Majewicz 39
