1 Metody komputerowe w inżynierii komunikacyjnej Wprowadzenie doc. dr inż. Tadeusz Zieliński r. ak. 2013/14

2 Układ wykładu sprawy organizacyjne program zajęć wykład wprowadzający

3 Sprawy organizacyjne zaliczenie literatura zakres

4 Sprawy organizacyjne Zaliczenie. standard sprawdzian pisemny (do 3 razy sztuka) inna forma referat: przykładowe tematy: uszczegółowienie fragmentu jednego z wykładów, np. analiza obrazów wideo amerykańskie systemy dynamicznego, krótkoterminowego prognozowania ruchu zarządzanie procesem projektowania program Card1 1 2 osób (j. niemiecki) program Bentley Map 1 2 osób sztuczna inteligencja zadeklarowanie wyboru tej formy zaliczenia w ciągu 1 miesiąca

5 Sprawy organizacyjne Literatura konspekty wykładów na stronie internetowej: Materiały, hasło, Metody komputerowe w IK książki, artykuły, strony internetowe przy każdym wykładzie

6 szczegółowość szczegółowość MicroStation InRoads Sprawy organizacyjne Zakres zajęć metody komputerowe w inżynierii komunikacyjnej komputerowe wspomaganie projektowania dróg spektrum wiedzy spektrum wiedzy

7 Program zajęć - ciąg działań związanych z projektem, budową i eksploatacją ciągu komunikacyjnego wysokiej klasy wprowadzenie projektowanie budowa eksploatacja przegląd nowinek

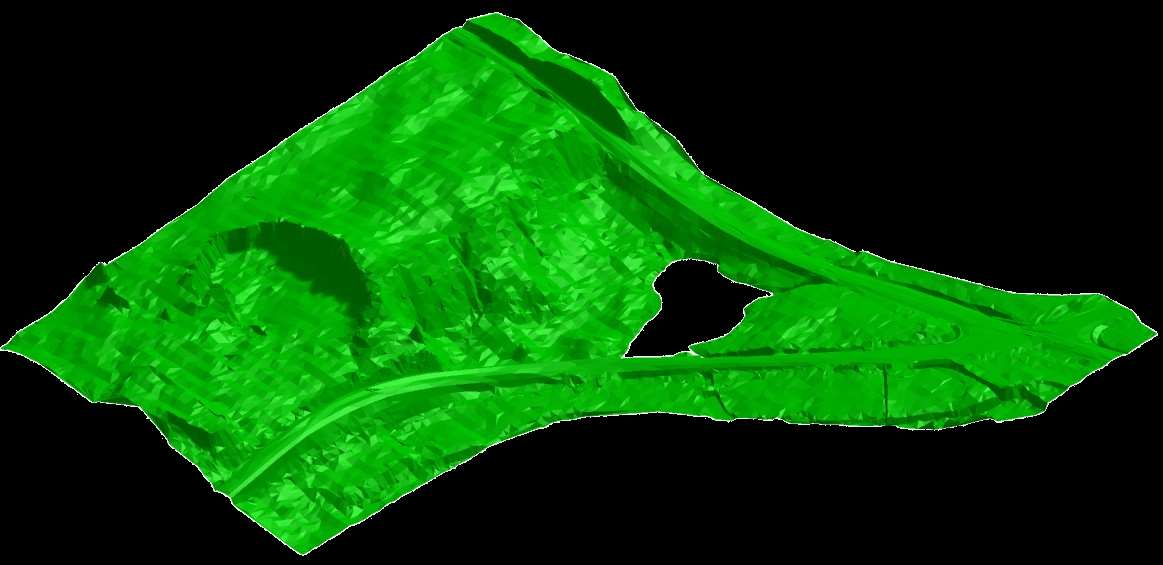

8 Program zajęć Projektowanie zebranie i przechowywanie informacji o terenie: fotogrametria lotnicza i satelitarna systemy satelitarnego ustalania pozycji systemy GIS wybór korytarza numeryczny model terenu szczegółowe określenie położenia osi: trasy polinomialne programy do projektowania geometrii optymalizacja wybór wariantu: analiza wielokryterialna symulacja zarządzanie procesem projektowania dziedziny pokrewne (hałas, emisja spalin itp.) więcej: T. Zieliński Nowoczesne techniki projektowania dróg, Magazyn Autostrady 3/2004

9 Program zajęć Eksploatacja przekazanie dokumentacji powykonawczej telematyka: banki danych o sieci drogowej technologie systemy zarządzania: ruchem komunikacją publiczną parkingami serwisy dla podróżnych

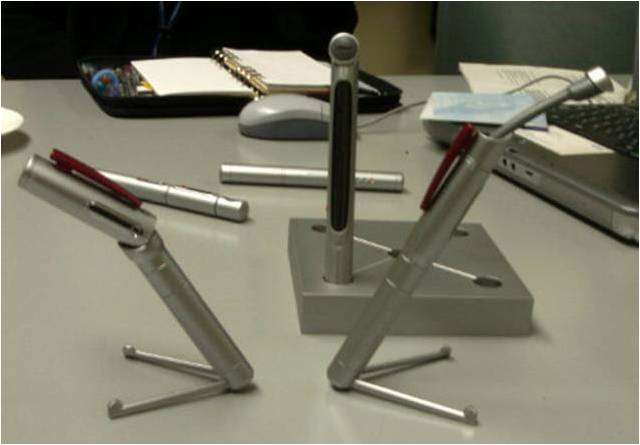

10 Program zajęć Nowinki?

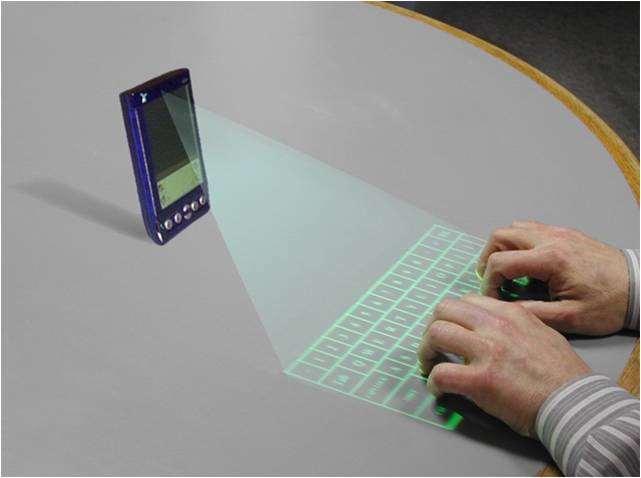

11 Program zajęć Nowinki cd.

12 Wprowadzenie po co nowoczesne techniki? niebezpieczeństwa historia

13 Wprowadzenie Po co nowoczesne techniki? nadążenie za wzrostem wymagań: tempa jakości: zastosowanie nowych metod rozwiązań rozszerzenie zakresu merytorycznego efekt wybór rozwiązania bardziej zbliżonego do optymalnego przejrzystości, zrozumiałości dla postronnych odbiorców kosztów współpraca międzynarodowa

14 Wprowadzenie Niebezpieczeństwa przerzucanie odpowiedzialności na komputer błędy wynikające z fałszywych danych lub złych algorytmów automatyzacja zbędnych rzeczy koszty

15 Wprowadzenie Historia świat USA: 1956 zastosowanie komputerów; m.in. system COGO (COordinate GeOmetry) 1968 fotointerpretacja % projektów wykonywanych komputerowo; koszt 20% Szwecja 1957 Wielka Brytania początek lat 60-tych Włochy w latach 80-tych 70% projektów wykonywanych komputerowo

16 Wprowadzenie Historia Polska (1) pierwsze kompleksowe zastosowanie nowoczesnych technik, droga Piotrków-Częstochowa (TRANSPROJEKT Warszawa): fotogrametria NMT (numeryczny model terenu), fotointerpretacja; studia stereoskopowe trasy obliczenia przejście z układu liniowo-kątowego na układ współrzędnych prostokątnych zakres prac wykonanych komputerowo: analiza pomiarów ruchu, studia z zakresu inżynierii ruchu obliczenia geometryczne programy STRADA, COGO (trasa, niweleta, współrzędne do tyczenia) rysunki z drukarki wierszowej

17 Wprowadzenie Historia Polska (2) koniec lat 70 najlepsi w Europie śr.-wsch. system AUTOSTRADA na duże komputery, polska przeróbka programu amerykańskiego DROGA na minikomputer COGO na minikomputer, program do obliczeń z zakresu geometrii analitycznej połowa lat 80 przejście na interakcyjne systemy graficzne połowa lat 90 praktycznie przestaje działać COCOM (np. do 1994 r zakaz sprzedaży MicroStation do Polski)

18 obecnie: Wprowadzenie Historia Polska (3) fotogrametria zdjęcia lotnicze i satelitarne mapy 1:500 1: powszechne stosowanie programów do wspomagania projektowania, dla dużych projektów najpopularniejsze: InRoads i MXRoad (dawnej MOSS) firmy Bentley Civil 3D firmy Autodesk

19 Wprowadzenie Polska a świat ten sam poziom: projektowanie geometryczne (duże firmy) wykorzystanie zdjęć lotniczych i satelitarnych sterowanie maszynami (duże budowy) nieco w tyle: zastosowanie symulacji modelowanie ruchu mocno w tyle: sterowanie ruchem dziedziny pokrewne (hałas, spaliny) zarządzanie projektem (projektowanie rozproszone)
