SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH W ZAKRESIE ARCHITEKTURY I KONSTRUKCJI

Transkrypt

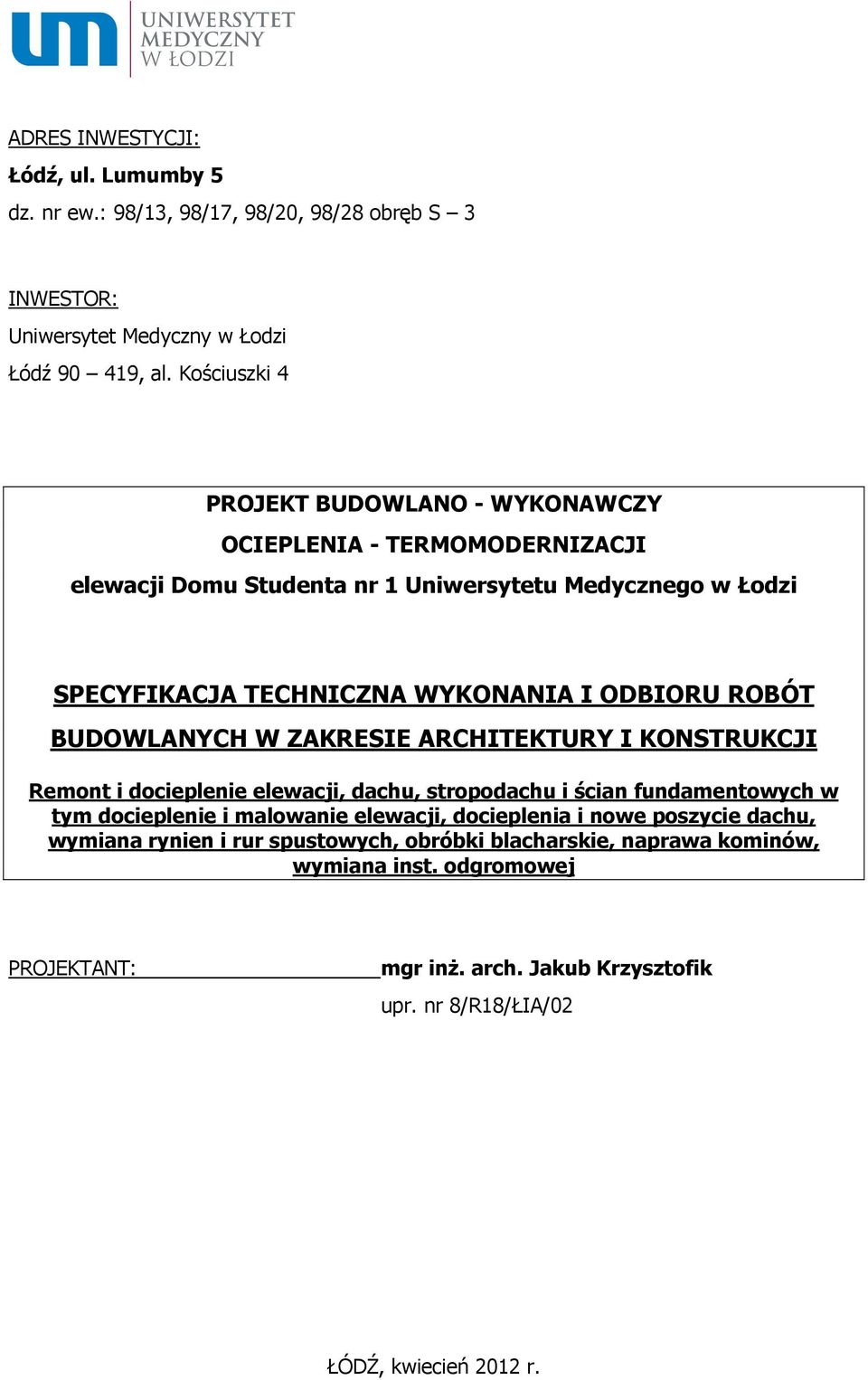

1 ADRES INWESTYCJI: Łódź, ul. Lumumby 5 dz. nr ew.: 98/13, 98/17, 98/20, 98/28 obręb S 3 INWESTOR: Uniwersytet Medyczny w Łodzi Łódź , al. Kościuszki 4 PROJEKT BUDOWLANO - WYKONAWCZY OCIEPLENIA - TERMOMODERNIZACJI elewacji Domu Studenta nr 1 Uniwersytetu Medycznego w Łodzi SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Remont i docieplenie elewacji, dachu, stropodachu i ścian fundamentowych w tym docieplenie i malowanie elewacji, docieplenia i nowe poszycie dachu, wymiana rynien i rur spustowych, obróbki blacharskie, naprawa kominów, wymiana inst. odgromowej PROJEKTANT: mgr inż. arch. Jakub Krzysztofik upr. nr 8/R18/ŁIA/02 ŁÓDŹ, kwiecień 2012 r.

2 SPIS TREŚCI 1. CZĘŚĆ OGÓLNA 1.1. Przedmiot ST 1.2. Zakres robót objętych ST 1.3. Ogólne wymagania dotyczące robót 1.4. Materiały szkodliwe dla otoczenia 1.5. Bezpieczeństwo i higiena pracy 1.6. Ochrona i utrzymanie robót 2. MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów 2.2. Wymagane parametry materiałów 2.3. Składowanie materiałów na placu budowy 2.4. Odbiór materiałów i urządzeń na budowie 3. SPRZĘT 4. TRANSPORT 5. WYKONANIE ROBÓT 5.1. Roboty w zakresie branży budowlanej 5.2. Warunki wykonania robót 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót 6.2. Atesty jakości materiałów i urządzeń 6.3. Warunkowe stosowanie materiałów 7. OBMIAR ROBÓT 8. ODBIÓR ROBÓT BUDOWLANYCH 8.1. Procedura odbioru robót budowlanych 8.2. Odbiór robót zanikających i ulegających zakryciu 8.3. Odbiór częściowy robót 8.4. Odbiór końcowy robót 8.5. Dokumenty do odbioru końcowego robót 9. PODSTAWA PŁATNOSCI 10. PRZEPISY ZWIĄZANE 2

3 CZĘŚĆ OGÓLNA 1.1. Przedmiot ST. Przedmiotem Specyfikacji Technicznej Wykonania i Odbioru Robót Budowlanych jest zbiór wymagań w zakresie wykonania: Remontu i docieplenia elewacji, dachu, stropodachu i ścian fundamentowych w tym docieplenie i malowanie elewacji, docieplenia i nowe poszycie dachu, wymiana rynien i rur spustowych, obróbki blacharskie, naprawa kominów, wymiana inst. odgromowej Specyfikacja obejmuje w szczególności wymagania dotyczące właściwości materiałów, sposobu wykonania i oceny prawidłowości poszczególnych robót budowlanych. Inwestycja realizowana będzie zgodnie z projektem architektoniczno budowlanym oraz projektem wykonawczym, wykonanymi przez Jakuba Krzysztofika Zakres robót objętych ST. Niniejsza Specyfikacja obejmuje zakres robót branży budowlanej, szczegółowo określony w Przedmiarach Robót Wymagania ogólne należy rozumieć i stosować w powiązaniu z niżej wymienionymi Szczegółowymi Specyfikacjami Technicznymi: B Roboty dekarsko-blacharskie, B Roboty dociepleniowe ścian fundamentowych i cokołu, B Roboty dociepleniowe ścian zewnętrznych. B Roboty przy wznoszeniu rusztowań Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność ze Specyfikacją Techniczną oraz poleceniami Inspektora Nadzoru, wyznaczonego przez Inwestora. Prace będą prowadzone w obiekcje czynnym Przekazania terenu budowy Inwestor przekaże wykonawcy robót na czas wykonania prac plac budowy. Proponuje się by dojście i transport materiałów dla wykonania robót odbywało się drogą od ul. Rodzeństwa Fibaków na teren wyznaczony przy ocieplanym obiekcie. W związku z wykonywaniem prac w obrębie czynnych obiektów należy plac budowy oznakować, w miejscach wejść do budynku wykonać daszki ochronne. Prace prowadzić pod ciągłym nadzorem, z przestrzeganiem szczególnych warunków bezpieczeństwa Materiały szkodliwe dla otoczenia Materiały, które w sposób trwały są szkodliwe dla otoczenia, nie będą dopuszczone do użycia. Nie dopuszcza się użycia materiałów wywołujących szkodliwe promieniowanie o stężeniu większym od dopuszczalnego. Wszelkie materiały odpadowe użyte do robót będą miały świadectwa dopuszczenia, wydane przez uprawnioną jednostkę, jednoznacznie określające brak szkodliwego oddziaływania tych materiałów na środowisko Bezpieczeństwo i higiena pracy Zgodnie z Rozporządzeniem Ministra Infrastruktury z dn Dziennik Ustaw nr 120 poz. 1126, przed przystąpieniem do realizacji robót Wykonawca zobowiązany jest do opracowania planu bezpieczeństwa i ochrony zdrowia dla przedmiotowej Inwestycji. Podczas realizacji robót wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. 3

4 Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego Ochrona i utrzymanie robót Wykonawca będzie odpowiedzialny za ochronę robót i za wszelkie materiały i urządzenia używane do poszczególnych robót, od daty rozpoczęcia do daty wydania potwierdzenia zakończenia robót przez Inspektora Nadzoru. Wykonawca będzie utrzymywać w dobrym stanie przedmiot swoich robót do czasu odbioru pogwarancyjnego. Utrzymanie to powinno być prowadzone w taki sposób, były w zadowalającym stanie przez cały czas, do momentu odbioru pogwarancyjnego. 2. MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Wszystkie materiały zastosowane do realizacji robót powinny odpowiadać, co do jakości wymogom wyrobów dopuszczonych do obrotu i stosowania w budownictwie, określonym w art. 10 ustawy Prawo Budowlane, wymaganiom przedmiarów robót oraz wymaganiom specyfikacji istotnych warunków zamówienia. Na każde żądanie Zamawiającego (Inspektora nadzoru) Wykonawca obowiązany jest okazać w stosunku do wskazanych materiałów: certyfikat na znak bezpieczeństwa, deklarację zgodności lub certyfikat zgodności z obowiązującą normą lub aprobatą techniczną. Wszystkie materiały i urządzenia użyte do wykonania zadania muszą posiadać świadectwa dopuszczenia do obrotu i stosowania w budownictwie, a przy ich stosowaniu muszą być spełnione zasady określone w załącznikach do tych dokumentów Wymagane parametry materiałów Docieplenie ścian zewnętrznych Do docieplenia ścian zewnętrznych należy zastosować kompletny zewnętrzny zespolony system ze styropianem. Zgodnie z ustawą o wyrobach budowlanych wyroby i zestawy wyrobów powinny posiadać aktualne dokumenty dopuszczające do obrotu i stosowania w budownictwie Do zespolonego systemu docieplania styropianem zalicza się: - Zaprawa klejowa - Płyty styropianowe - Siatka zbrojona - Preparaty gruntujące - Wyprawy tynkarskie - Łączniki mechaniczne - Materiały do wykończenia miejsc szczególnych elewacji Zaprawa klejowa Zaprawa klejowa-do przyklejania płyt styropianowych do podłożą oraz wykonanie warstwy zbrojonej powinna posiadać przyczepność do podłoża mineralnego większego od 0.3 Mpa oraz przyczepność do styropianu ( rozerwanie w warstwie styropianu ) większe od 0,1 Mpa Płyty styropianowe Płyty styropianowe samo gasnące zgodnie z normą PN EN :Wyroby do izolacji cieplnej w budownictwie, Wyroby ze styropianu (EPS) produkowane fabycznie Specyfikacja Stosować płyty odmiany EPS , o kodzie EPS EN T2-1,2-W2-S2-P3- BS115-CS (10)70- DS. (N)2DS.(70)2 TR 100wg PN EN 13163:2004. Gęstość pozorna nie mniejsza niż z 15k/m3g. Wymiary płyty 500X 1000/mm. Maksymalna grubość płyt 20,0 cm,płyty frezowane Siatka zbrojona Siatka zbrojąca z włókna szklanego o gramaturze min 160 g/m Cienkowarstwowy tynk akrylowy 4

5 W wyprawa tynkarska o fakturze 2.0 mm ziarna tworzy trwałą zewnętrzną warstwę ściany o malej przepuszczalności pary wodnej i wysokiej odporności na działanie warunków atmosferycznych. Masa tynkarska barwiona i przygotowana fabrycznie o plastycznej konsystencji, gwarantuje trwałe nie zmywające się kolory. Przed naniesieniem tynku zewnętrznego wykonać próbki 1,0m x 1,0m i przedstawić do weryfikacji projektantowi Łączniki mechaniczne Łączniki mechaniczne o średnicy fi 8, długości 215, strefa rozporu 40 mm. Łączniki wykonane z udaroodpornego kopolimeru z trzpieniem tworzywowym wbijanym. Zastosować 4 szt. łączników na 1 m Materiały do wykończeń miejsc szczególnych elewacji Materiały do wykończeń miejsc szczególnych elewacji Listwy narożne z siatką właściwe dla systemu. Obróbki blacharskie wykonać z blachy stalowej powlekanej gr 0,55 mm ( podokienniki ) i blachy stalowej powlekanej gr 0,55 (obróbki dachowe ). Wszystkie obróbki powinny być tak wyprowadzone, aby ich krawędź była oddalona od docelowej powierzchni elewacji min 40 mm. Obróbki powinny być zamocowane w sposób stabilny. Należy zwrócić uwagę aby drgania elementów blaszanych nie były przenoszone bezpośrednio na cienkowarstwowe elementy wykończenia Docieplenie i nowe poszycie dachu Materiałami stosowanym w trakcie wykonywania docieplenia i nowego poszycia dachu są elementy systemu FireSmart (przekrycie dachu RE30): - Papa nawierzchniowa FireSmart Duo Top - papa wierzchniego krycia termozgrzewalna - Papa podkładowa FireSmart Duo-Baza - papa podkładowa mocowana mechanicznie. - podkładki ochronne -paski papy podkładowej o szer.33cm - Termoizolacja izolacja termiczna styropian:icopal ROOF EPS 20cm - papa paraizolacyjna zgrzewalna - welon szklany 120g/m 2 - Cegła ceramiczna pełna wraz z zaprawą do murowania i fugowania cegieł - Rynny, rury spustowe oraz kosze zlewowe z blachy stalowej powlekanej w kolorze grafitowym 2.3. Składowanie materiałów na placu budowy Powinno odbywać się na terenie równym i utwardzonym z możliwością odprowadzenia wód opadowych. Zaleca się składowanie w opakowaniu producenta. Cement, materiały izolacyjne oraz inne drobne elementy należy składować w magazynie zamkniętym. Zaleca się sposób składowania materiałów umożliwiający dostęp do poszczególnych jego asortymentów Odbiór materiałów i urządzeń na budowie Materiały i urządzenia należy dostarczyć na budowę wraz ze świadectwem jakości, kartami gwarancyjnymi i protokołami odbioru technicznego. Dostarczone materiały i urządzenia na miejsce budowy należy sprawdzić pod względem kompletności i zgodności z danymi producenta. Należy przeprowadzić oględziny dostarczonych materiałów i urządzeń. W razie stwierdzenia wad lub powstania wątpliwości ich jakości, przed wbudowaniem należy poddać badaniom określonym przez Inżyniera. 5

6 3. SPRZĘT Do wykonywania robót ociepleniowych ścian budynku należy zastosować atestowane rusztowania rurowe z atestowanymi pomostami drewnianymi, z barierkami ochronnymi, z wykonaniem zabezpieczeń siatką ochronną i odgromieniem. Przed przystąpieniem do pracy na rusztowaniu Kierownik budowy (robót) dokonuje odbioru rusztowania zezwalając na jego bezpieczne użytkowanie. Na w/w okoliczność sporządza protokół odbioru rusztowania i załącza go do Dziennika budowy. Prace wykonywane będą przy użyciu lekkich narzędzi elektrycznych. Sprzęt dekarski używany w trakcie wykonywania prac: - Sprzęt do bezpłomieniowego łączenia pap FireSmart umożliwia mocowanie pap bez użycia bezpośredniego płomienia. - Wałki dociskowe szerokie (60cm) i wąskie (20cm), - Noże do cięcia papy ostrze proste i zaokrąglone, - Szpachelki dekarskie, - Łata długości min. 1.5m lub 2.0m. - Laski do rozwijania papy, - Urządzenie do mocowania łączników lub nakładka na wiertarkę. 4. TRANSPORT Wykonawca zobowiązany jest do stosowania takich środków transportu, które pozwolą uniknąć uszkodzeń i odkształceń przewożonych materiałów. Materiały na budowę powinny być przewożone zgodnie z przepisami ruchu drogowego oraz BHP. Rodzaj oraz liczba środków transportu, powinna gwarantować prowadzenie robót zgodnie z zasadami zawartymi w Dokumentacji Projektowej, ST i wskazaniami Inżyniera, oraz w terminie przewidzianym w kontrakcie. Przewożone materiały powinny być rozmieszczone równomiernie, oraz zabezpieczone przed przemieszczaniem w czasie ruchu pojazdu. Przy ruchu na drogach publicznych pojazdy będą spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych obciążeń na osie i innych parametrów technicznych. Środki transportu nie odpowiadające warunkom umowy na polecenie Inspektora Nadzoru będą usunięte z placu budowy. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do placu budowy. 5. WYKONANIE ROBÓT Wykonawca przedstawi do akceptacji projekt organizacji i harmonogram robót uwzględniający wszystkie warunki, w jakich będą wykonywane roboty związane z budową Roboty w zakresie branży budowlanej Ocieplenie ścian zewnętrznych i fundamentów - odparzony tynk skuć ze ścian - wykucie krat okiennych i siatek zabezpieczających - demontaż istniejących rynien i rur spustowych - przygotowanie podłoża ścian poprzez zmycie wodą pod ciśnieniem. - w miejscach skutego odparzonego tynku wykonać tynk kat. II - wykonanie docieplenia ścian metodą lekko mokrą grubości 12 cm - odkopanie ścian fundamentowych, odtworzenie hydroizolacji fundamentów i ocieplenie styropianem ekstradowanym gr. 10 cm i zasypanie wykopów z zagęszczeniem. - montaż rynien, rur spustowych - montaż obróbek i parapetów podokiennych 6

7 - montaż krat okiennych oraz siatek zabezpieczających Docieplenie i nowe poszycie dachu - Demontaż instalacji odgromowej, - Demontaż obróbek blacharskich, rynien i rur spustowych, - Przygotowanie starego podłoża, - Rozbiórka wszystkich kominów wentylacyjnych, - Ponowne pomurowanie kominów wentylacyjnych - Gruntowanie starego podłoża, - Ułożenie paroizolacji, - Ułożenie termoizolacji styropianu, - Ułożenie (na sucho) papy podkładowej przeznaczonej do mocowania mechanicznego; - Montaż obróbek blacharskich, - Montaż kołków teleskopowych i zgrzanie zakładów papy podkładowej; - Zgrzanie papy nawierzchniowej do papy podkładowej, - Ponowny montaż instalacji odgromowej nowej wraz z pomiarami, - Montaż rynien i rur spustowych oraz koszy zlewowych 5.2. Warunki wykonania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z Umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z przedmiarami robót oraz poleceniami Inspektora Nadzoru. Wszystkie roboty instalacyjne należy wykonać wg Warunków technicznych wykonania i odbioru robót budowlano montażowych oraz obowiązujących norm. Ustanowienie Kierownika Budowy z uprawnieniami budowlanymi specjalności konstrukcyjno-budowlanej do kierowania robotami budowlanymi posiadającego aktualne zaświadczenie o przynależności do OIIB. Docieplenie elewacji będzie realizowane w obiekcie czynnym. Wykonawca zobowiązany jest do utrzymania czystości w obrębie prowadzonych prac. Przed złożeniem oferty, Wykonawca zobowiązany jest zapoznać się z obiektem i zgłosić ewentualne uwagi Warunki prowadzenia prac dekarskich Do wykonywania pokryć dachowych można przystąpić: - Po sprawdzeniu zgodności wykonywania podłoża i podkładu z dokumentacją techniczną oraz wymaganiami szczegółowymi dla danego rodzaju podłoża, - Po rozebraniu i ponownym pomurowaniu pod lic z cegły klinkierowej kominów ponad dachem wraz z zabetonowaniem betonowych czapek kominowych o wysięgu 7 cm i grubości 7 cm, wystająca część czapki poza obrys komina ma mieć wyprofilowany kapinos. - Po dociepleniu powierzchni pionowych (attyki, ogniomury), na które będą wyprowadzane (wywijane) warstwy pokrycia papowego, - Po osadzeniu listew i klocków służących do mocowania obróbek blacharskich, Na połaciach o nachyleniu mniejszym niż 15% papę układa się pasami równoległymi do okapu, a przy nachyleniu powyżej 15% pasami prostopadłymi do okapu Warunki atmosferyczne Pokrycia papowe należy wykonywać w porze suchej, przy temperaturze powyżej 5 st. C, - Prac dekarskich nie należy prowadzić w czasie: opadów atmosferycznych, oblodzenia i zamrożonej powierzchni, silnego wiatru jak również bardzo wysokich temperatur. - Maksymalna dopuszczalna temperatura to 25 st. C. 7

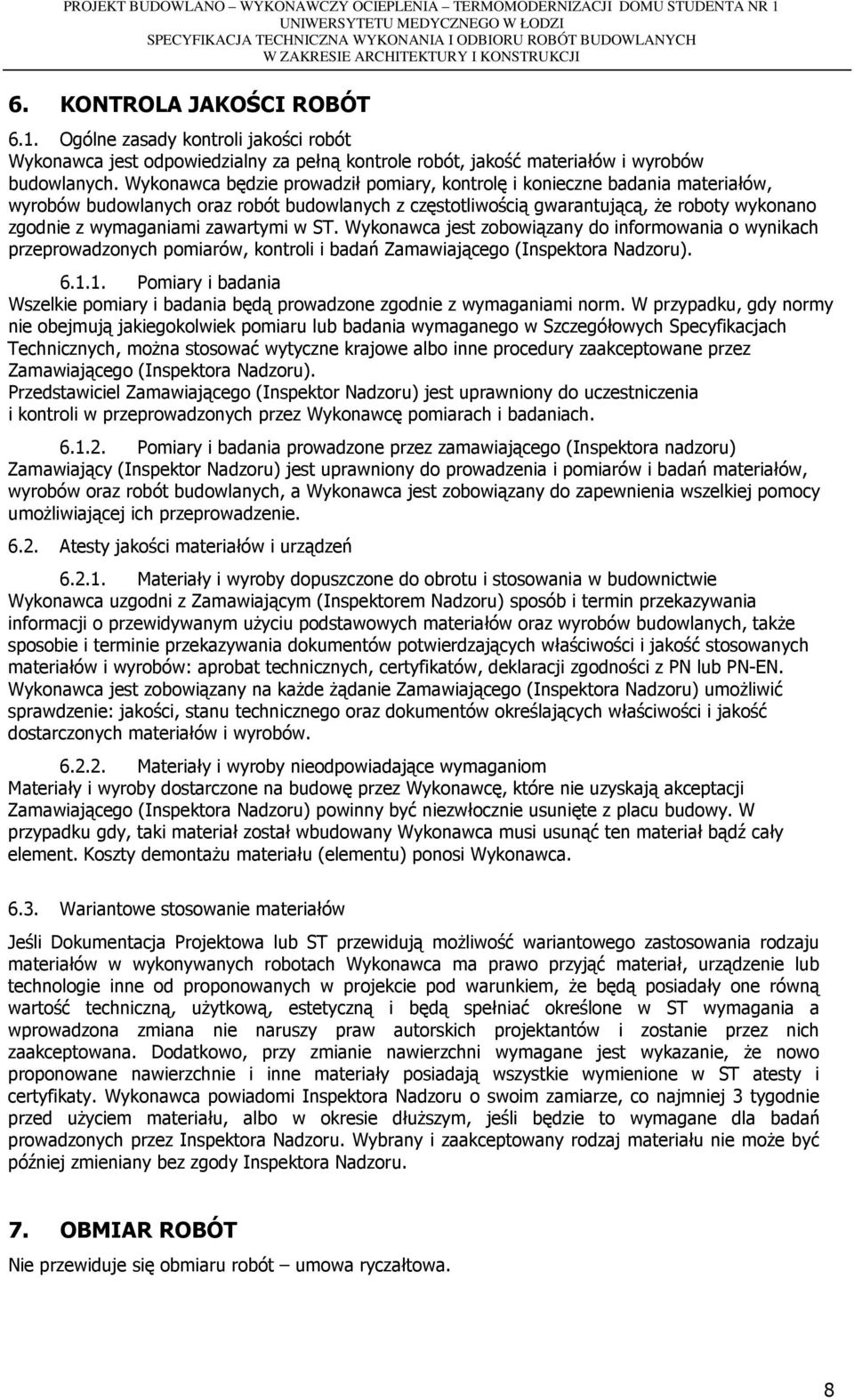

8 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Wykonawca jest odpowiedzialny za pełną kontrole robót, jakość materiałów i wyrobów budowlanych. Wykonawca będzie prowadził pomiary, kontrolę i konieczne badania materiałów, wyrobów budowlanych oraz robót budowlanych z częstotliwością gwarantującą, że roboty wykonano zgodnie z wymaganiami zawartymi w ST. Wykonawca jest zobowiązany do informowania o wynikach przeprowadzonych pomiarów, kontroli i badań Zamawiającego (Inspektora Nadzoru) Pomiary i badania Wszelkie pomiary i badania będą prowadzone zgodnie z wymaganiami norm. W przypadku, gdy normy nie obejmują jakiegokolwiek pomiaru lub badania wymaganego w Szczegółowych Specyfikacjach Technicznych, można stosować wytyczne krajowe albo inne procedury zaakceptowane przez Zamawiającego (Inspektora Nadzoru). Przedstawiciel Zamawiającego (Inspektor Nadzoru) jest uprawniony do uczestniczenia i kontroli w przeprowadzonych przez Wykonawcę pomiarach i badaniach Pomiary i badania prowadzone przez zamawiającego (Inspektora nadzoru) Zamawiający (Inspektor Nadzoru) jest uprawniony do prowadzenia i pomiarów i badań materiałów, wyrobów oraz robót budowlanych, a Wykonawca jest zobowiązany do zapewnienia wszelkiej pomocy umożliwiającej ich przeprowadzenie Atesty jakości materiałów i urządzeń Materiały i wyroby dopuszczone do obrotu i stosowania w budownictwie Wykonawca uzgodni z Zamawiającym (Inspektorem Nadzoru) sposób i termin przekazywania informacji o przewidywanym użyciu podstawowych materiałów oraz wyrobów budowlanych, także sposobie i terminie przekazywania dokumentów potwierdzających właściwości i jakość stosowanych materiałów i wyrobów: aprobat technicznych, certyfikatów, deklaracji zgodności z PN lub PN-EN. Wykonawca jest zobowiązany na każde żądanie Zamawiającego (Inspektora Nadzoru) umożliwić sprawdzenie: jakości, stanu technicznego oraz dokumentów określających właściwości i jakość dostarczonych materiałów i wyrobów Materiały i wyroby nieodpowiadające wymaganiom Materiały i wyroby dostarczone na budowę przez Wykonawcę, które nie uzyskają akceptacji Zamawiającego (Inspektora Nadzoru) powinny być niezwłocznie usunięte z placu budowy. W przypadku gdy, taki materiał został wbudowany Wykonawca musi usunąć ten materiał bądź cały element. Koszty demontażu materiału (elementu) ponosi Wykonawca Wariantowe stosowanie materiałów Jeśli Dokumentacja Projektowa lub ST przewidują możliwość wariantowego zastosowania rodzaju materiałów w wykonywanych robotach Wykonawca ma prawo przyjąć materiał, urządzenie lub technologie inne od proponowanych w projekcie pod warunkiem, że będą posiadały one równą wartość techniczną, użytkową, estetyczną i będą spełniać określone w ST wymagania a wprowadzona zmiana nie naruszy praw autorskich projektantów i zostanie przez nich zaakceptowana. Dodatkowo, przy zmianie nawierzchni wymagane jest wykazanie, że nowo proponowane nawierzchnie i inne materiały posiadają wszystkie wymienione w ST atesty i certyfikaty. Wykonawca powiadomi Inspektora Nadzoru o swoim zamiarze, co najmniej 3 tygodnie przed użyciem materiału, albo w okresie dłuższym, jeśli będzie to wymagane dla badań prowadzonych przez Inspektora Nadzoru. Wybrany i zaakceptowany rodzaj materiału nie może być później zmieniany bez zgody Inspektora Nadzoru. 7. OBMIAR ROBÓT Nie przewiduje się obmiaru robót umowa ryczałtowa. 8

9 8. ODBIÓR ROBÓT BUDOWLANYCH 8.1. Procedura odbioru robót budowlanych Roboty podlegają następującym etapom odbioru, dokonywanym przez Inspektora Nadzoru przy udziale Wykonawcy: a) odbiorowi robót zanikających i ulegających zakryciu, b) odbiorowi częściowemu, c) odbiorowi końcowemu, d) odbiorowi pogwarancyjnemu Odbiór robót zanikających i ulegających zakryciu Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru robót dokonuje Inspektor Nadzoru. Gotowość danej części robót do odbioru zgłasza Wykonawca na piśmie, a w ciągu 3 dni od daty zgłoszenia Inspektor Nadzoru winien przystąpić do badania i pomiaru robót w celu ich odbioru. Odbioru Inspektor Nadzoru dokonuje w oparciu o wyniki wszelkich badań i pomiarów będących w zgodzie z rysunkami, Specyfikacjami i innymi uzgodnionymi wymaganiami. Wykonawca robót nie może kontynuować robót bez odbioru robót zanikających i ulegających zakryciu przez Inspektora Nadzoru. Żaden odbiór przed odbiorem ostatecznym nie zwalnia Wykonawcy od zobowiązań określonych umową Odbiór częściowy robót Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót. Odbioru częściowego robót dokonuje się wg zasad jak przy odbiorze końcowym robót Odbiór końcowy robót Odbiór robót należy wykonywać z uwzględnieniem niżej podanych uwarunkowań: Odbiór końcowy polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości; Całkowite zakończenie robót oraz gotowość do odbioru końcowego będzie stwierdzona przez Wykonawcę wpisem do dziennika budowy z bezzwłocznym powiadomieniem na piśmie o tym fakcie Inspektora Nadzoru; Odbiór końcowy robót nastąpi w terminie ustalonym w umowie, licząc od dnia potwierdzenia przez Inspektora Nadzoru zakończenia robót i przekazania dokumentów; Inspektor Nadzoru wystawi świadectwo przejęcia stwierdzające zakończenie robót po zweryfikowaniu odbioru końcowego przez komisję wyznaczoną przez Zamawiającego. Przedstawiciele Inspektora Nadzoru i Wykonawcy wezmą również udział w przekazaniu; Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodności wykonania robót z rysunkami i specyfikacjami; W przypadkach niewykonania wyznaczonych robót poprawkowych lub robót uzupełniających Komisja przerwie swoje czynności i ustala nowy termin odbioru końcowego. 9

10 8.5. Dokumenty do odbioru końcowego robót Do odbioru końcowego Wykonawca jest zobowiązany przygotować następujące dokumenty: rysunki z naniesionymi zmianami, uwagi i zalecenia inspektora nadzoru, zwłaszcza przy odbiorze robót zanikających i ulegających zakryciu, recepty i ustalenia technologiczne, dzienniki budowy i księgi obmiaru, wyniki pomiarów kontrolnych oraz badań i oznaczeń laboratoryjnych zgodne ze Specyfikacjami i programem zapewnienia jakości, atesty jakościowe wbudowanych materiałów, sprawozdanie techniczne, powykonawczą dokumentację geodezyjną obiektu, inne dokumenty wymagane przez Zamawiającego. Sprawozdania techniczne będzie zawierać: zakres i lokalizację wykonywanych robót, wykaz wprowadzonych zmian, uwagi dotyczące warunków realizacji robót, datę rozpoczęcia i zakończenia robót. W przypadku, gdy wg Komisji, roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru końcowego, Komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru końcowego robót. Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą zestawione wg wymagań ustalonych przez Inspektora Nadzoru. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy Komisja. 9. PODSTAWA PŁATNOŚCI Podstawą płatności jest protokół odbioru robót. Zamawiający przewiduje umowę ryczałtową, dlatego podstawą płatności jest wartość (kwota) podana przez Wykonawcę za całość robót. Kwota ryczałtowa obejmować powinna: - robociznę bezpośrednią wraz z kosztami, - wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnymi kosztami ubytków i transportu na plac budowy, - wartość pracy sprzętu wraz z kosztami, - koszty pośrednie, zysk kalkulacyjny i ryzyko, - podatki obliczane zgodnie z obowiązującymi przepisami. 10. PRZEPISY ZWIĄZANE Akty Prawne: - Ustawa z dn r. Prawo Zamówień Publicznych (Dz. U. z 2007r. Nr 223, poz z późn. zm.); - Ustawa z dn r. Prawo Budowlane (Dz. U. z 2006r. Nr 156, poz późn. zm.); - Ustawa z dn r. O wyrobach budowlanych (Dz. U. Nr 92, poz. 881). - Rozporządzenie Ministra Infrastruktury z dn. 2 września 2004r. (Dz.U. Nr 202,poz z późn. zm.) w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót oraz programu funkcjonalno-użytkowego. 10
