1

2 Szanowni Państwo. Jesteśmy firmą z kilkunastoletnim doświadczeniem w branży uszczelnień technicznych. W swojej ofercie posiadamy pełen asortyment produktów takich firm jak: Polonit Temac Frenzelit Gambit W ofercie posiadamy także produkowane specjalnie dla nas płyty PLASTCAR Oil oraz PLASTCAR Płyty te posiadają parametry równoważne dla produktów Gambit AFOil i Gambit AF300 (PLASTCAR Oil) oraz Gambit AF1000 (PLASTCAR 1000) przy znacznie niższej cenie. W bieżącym obrocie posiadamy ponad 50 rodzajów płyt uszczelkarskich w pełnym zakresie grubości. Poza płytami uszczelkarskimi oferujemy także szczeliwa plecione (pompowe i termoizolacyjne), tektury termoizolacyjne, płyty formowane próżniowo, taśmy hamulcowe, uszczelnienia spiralne, gumy, tworzywa konstrukcyjne, pasy przenośnikowe oraz wiele innych. Oferujemy także usługi obróbki materiałów ploterem tnącofrezującym o obszarze roboczym 1600x2000x300 mm. Wśród nich znajdziecie Państwo: wycinanie dowolnych kształtów (np. uszczelek) z materiałów miękkich (płyt uszczelkarskich, gumy, mikrogumy, gumokorka, tektury itp.). Oferowane przez nas ceny uszczelek, dzięki podpisanym umowom handlowym z producentami płyt, są najniższe na rynku. frezowanie CNC w opcji pełnego 3D w takich materiałach jak metale, tworzywa sztuczne, drewno. Więcej informacji o usługach obróbki materiałów i wycinaniu uszczelek znajdziecie Państwo na stronie Mamy nadzieję, że nasza oferta będzie dla Państwa interesująca. Dla stałych klientów przewidzieliśmy atrakcyjne rabaty cenowe. W razie potrzeby z przyjemnością pomożemy w doborze odpowiedniego produktu. Jesteśmy do Państwa dyspozycji codziennie w godzinach od 8 do 16 pod numerem telefonu Z poważaniem Janusz Kędzior Właściciel

3 Płyta uszczelkarska PLASTCAR Oil Płyta PLASTCAR OIL jest kompozytem włókien mineralnych i specjalnych wypełniaczy związanych kauczukiem NBR. Przeznaczona jest do wszystkich zastosowań gdzie wymagana jest elastyczność i idealnie gładka powierzchnia. Technologia ECO jest przyjazna dla środowiska. PLASTCAR OIL charakteryzuje się atrakcyjną ceną a jednocześnie doskonałymi warunkami pracy. Dzięki kompozycji składu z wysokojakościowych materiałów płyty mogą być stosowane w szeroko rozumianej petrochemii, przemyśle olejarskim, chemicznym, spożywczym i maszynowym. Charakterystyka ogólna: Kolor: Spełnione wymagania i certyfikaty: Oznaczenia wg DIN : Oznaczenia wg ASTM F 104: ZIELONY Atest PZH HK/B/1721/01/2007 FAMA10 (ST) F M5 (M7) Właściwości fizyczne: (płyta o grubości 2,0mm) Gęstość [g/cm 3 ]: 1,72,0 Ciśnienie maksymalne [MPa]: 10 Maksymalna chwilowa temperatura pracy [ O C]: 400 Maksymalna stała temperatura pracy [ O C]: 250 (para 200) Ściśliwość [%]: 10 Powrót [%]: 50 Stabilność przy 175 O C [MPa]: 30 Specyficzna ilość nieszczelności λ [mg/(m*s)]: 0,06 Odporność na działanie cieczy: Olej IRM 903 (5h/150 O C) [%]: 3 ASTM ciecz B (5h/23 O C) [%]: 5 Format [mm]: 1500x1500; Grubość [mm]: 0,5; 0,8; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0 Wykres ciśnieniowotemperaturowy Ze względu na szeroki zakres różnorodnych warunków zabudowy, warunków pracy i rodzajów procesów technologicznych, dane zawarte w prospekcie należy traktować tylko jako wartości szacunkowe.

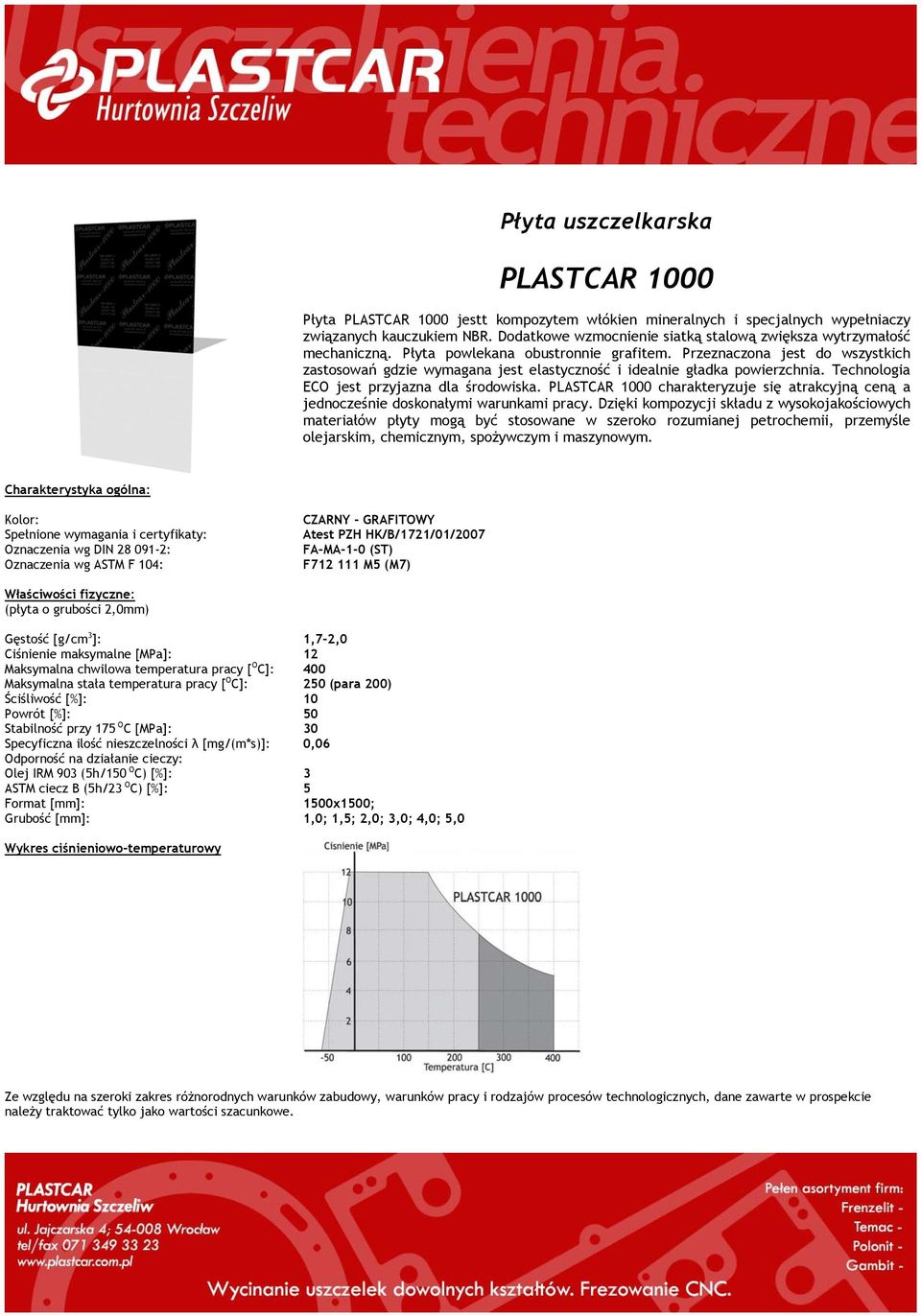

4 Płyta uszczelkarska PLASTCAR 1000 Płyta PLASTCAR 1000 jestt kompozytem włókien mineralnych i specjalnych wypełniaczy związanych kauczukiem NBR. Dodatkowe wzmocnienie siatką stalową zwiększa wytrzymałość mechaniczną. Płyta powlekana obustronnie grafitem. Przeznaczona jest do wszystkich zastosowań gdzie wymagana jest elastyczność i idealnie gładka powierzchnia. Technologia ECO jest przyjazna dla środowiska. PLASTCAR 1000 charakteryzuje się atrakcyjną ceną a jednocześnie doskonałymi warunkami pracy. Dzięki kompozycji składu z wysokojakościowych materiałów płyty mogą być stosowane w szeroko rozumianej petrochemii, przemyśle olejarskim, chemicznym, spożywczym i maszynowym. Charakterystyka ogólna: Kolor: Spełnione wymagania i certyfikaty: Oznaczenia wg DIN : Oznaczenia wg ASTM F 104: CZARNY GRAFITOWY Atest PZH HK/B/1721/01/2007 FAMA10 (ST) F M5 (M7) Właściwości fizyczne: (płyta o grubości 2,0mm) Gęstość [g/cm 3 ]: 1,72,0 Ciśnienie maksymalne [MPa]: 12 Maksymalna chwilowa temperatura pracy [ O C]: 400 Maksymalna stała temperatura pracy [ O C]: 250 (para 200) Ściśliwość [%]: 10 Powrót [%]: 50 Stabilność przy 175 O C [MPa]: 30 Specyficzna ilość nieszczelności λ [mg/(m*s)]: 0,06 Odporność na działanie cieczy: Olej IRM 903 (5h/150 O C) [%]: 3 ASTM ciecz B (5h/23 O C) [%]: 5 Format [mm]: 1500x1500; Grubość [mm]: 1,0; 1,5; 2,0; 3,0; 4,0; 5,0 Wykres ciśnieniowotemperaturowy Ze względu na szeroki zakres różnorodnych warunków zabudowy, warunków pracy i rodzajów procesów technologicznych, dane zawarte w prospekcie należy traktować tylko jako wartości szacunkowe.

5

6 Zestawienie zamienników Plastcar Polonit Frenzelit Temac Gambit Plastcar Polonit Frenzelit Temac Gambit FA Eko Temafast Economy AF 152 FA 150 Temafast Economy AF 152 PLASTCAR Oil FA 202 Novaform 210 Temasil Blue NG AF 200 Novaform 210 AF 202 PLASTCAR Oil FA 300 Temasil Blue NG AF 300 Novaform 210 Temasil Blue NG AF 302 Novatec HPN Temasil Blue NG AF 400 PLASTCAR Oil FA O Novatec HPN Temasil Blue NG AF OIL PLASTCAR 1000 FA O 1000 Temasil Metallic AF 1000 FA Carbo Novatec HPN Temacarb Parogambit FA Carbo 1000 Novaphit Extra FA Acidit Novapress Basic AF Acidit Polonit GWM Novaphit Extra Gambit GRZ

7 FA Eko FA 150 Charakterystyka ogólna: Płytę cechuje odporność na alkohole, wodę zimną i gorącą w tym wodę morską, roztwory soli obojętnych, gazy nieagresywne. Popularna płyta charakteryzująca się bardzo dobrym stosunkiem możliwości do ceny. Szczególnie zalecana do instalacji wodnych oraz niskoparametrowych instalacji parowych. Bardzo dobrze sprawdza się w motoryzacji. Skład Włókna syntetyczne związane NBR Włókna celulozowe i mineralne oraz odporne termicznie wypełniacze związane NBR Kolorystyka żółty szary Spełnione wymagania i certyfikaty WT97/TT9 arkusz 11 WT97/TT9 arkusz 09, Atest PZH ma kontakt z wodą pitną. Właściwości fizyczne: Norma Jednostka Wartość Norma Jednostka Wartość (płyta o grubości 1,5mm) Ciśnienie maksymalne MPa 3 MPa 4 Maksymalna chwilowa temperatura pracy O C 130 O C 180 Gęstość DIN [g/cm 3 ] 1,6 DIN [g/cm 3 ] 1,7 Ściśliwość ASTM F 36J [%] 515 ASTM F 36J [%] 515 Powrót elastyczny ASTM F 36J [%] min. 45 ASTM F 36J [%] min. 45 Przepuszczalność gazu DIN [ml/min] max. 1,0 DIN [ml/min] max. 1,0 Wytrzymałość na rozciąganie w poprzek ASTM F 152 MPa min. 7 ASTM F 152 MPa min. 7 Współczynniki obliczeniowe wg DTUC 90/WOO/19 σ m dla 1mm, 2mm, 3mm MPa MPa σ t dla 1mm, 2mm, 3mm b dla 20 O C; 200 O C; 300 O C Dopuszczalne naciski montażowe dla 1mm; DIN MPa DIN MPa 80; 60; 50 2mm; 3mm Naprężenia resztkowe, 175 O C, 16h DIN MPa DIN MPa Przyrost grubości ASTM F 146 ASTM F 146 Olej ASTM3, 150 O C, 5h [%] [%] max. 4 Paliwo ASTMB, 23 O C, 5h [%] [%] max. 5 Ze względu na szeroki zakres różnorodnych warunków zabudowy, warunków pracy i rodzajów procesów technologicznych, dane zawarte w prospekcie należy traktować tylko jako wartości szacunkowe. Wymiary [mm]: 1500x1500; 1000x x1500; 1000x1500 Grubości [mm]: 0,4; 0,5; 0,6; 0,8; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0 0,4; 0,5; 0,6; 0,8; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0

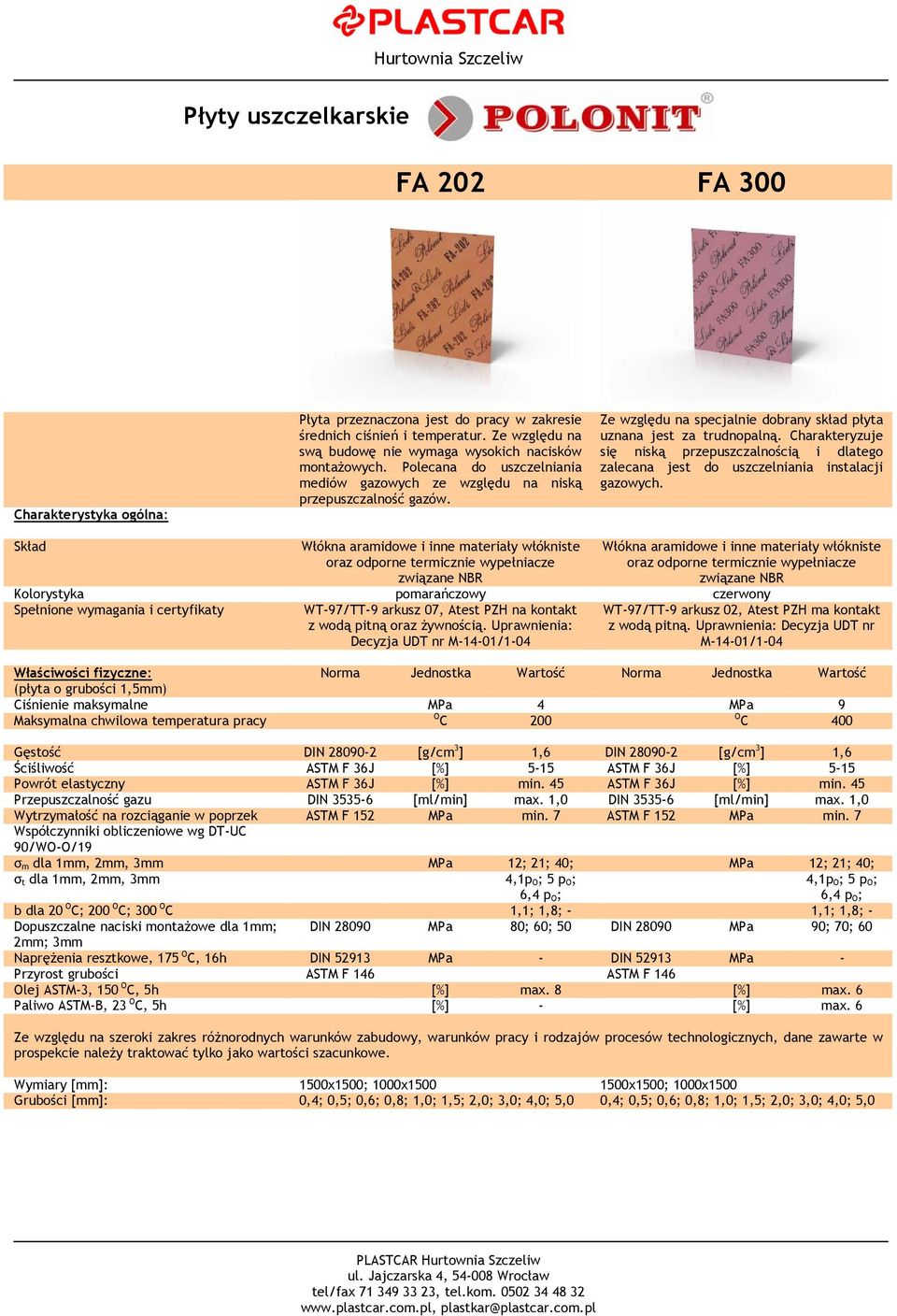

8 FA 202 FA 300 Charakterystyka ogólna: Płyta przeznaczona jest do pracy w zakresie średnich ciśnień i temperatur. Ze względu na swą budowę nie wymaga wysokich nacisków montażowych. Polecana do uszczelniania mediów gazowych ze względu na niską przepuszczalność gazów. Ze względu na specjalnie dobrany skład płyta uznana jest za trudnopalną. Charakteryzuje się niską przepuszczalnością i dlatego zalecana jest do uszczelniania instalacji gazowych. Skład Włókna aramidowe i inne materiały włókniste oraz odporne termicznie wypełniacze związane NBR Włókna aramidowe i inne materiały włókniste oraz odporne termicznie wypełniacze związane NBR Kolorystyka pomarańczowy czerwony Spełnione wymagania i certyfikaty WT97/TT9 arkusz 07, Atest PZH na kontakt z wodą pitną oraz żywnością. Uprawnienia: Decyzja UDT nr M1401/104 WT97/TT9 arkusz 02, Atest PZH ma kontakt z wodą pitną. Uprawnienia: Decyzja UDT nr M1401/104 Właściwości fizyczne: Norma Jednostka Wartość Norma Jednostka Wartość (płyta o grubości 1,5mm) Ciśnienie maksymalne MPa 4 MPa 9 Maksymalna chwilowa temperatura pracy O C 200 O C 400 Gęstość DIN [g/cm 3 ] 1,6 DIN [g/cm 3 ] 1,6 Ściśliwość ASTM F 36J [%] 515 ASTM F 36J [%] 515 Powrót elastyczny ASTM F 36J [%] min. 45 ASTM F 36J [%] min. 45 Przepuszczalność gazu DIN [ml/min] max. 1,0 DIN [ml/min] max. 1,0 Wytrzymałość na rozciąganie w poprzek ASTM F 152 MPa min. 7 ASTM F 152 MPa min. 7 Współczynniki obliczeniowe wg DTUC 90/WOO/19 σ m dla 1mm, 2mm, 3mm MPa 12; 21; 40; MPa 12; 21; 40; σ t dla 1mm, 2mm, 3mm 4,1p O ; 5 p O ; 6,4 p O ; 4,1p O ; 5 p O ; 6,4 p O ; b dla 20 O C; 200 O C; 300 O C 1,1; 1,8; 1,1; 1,8; Dopuszczalne naciski montażowe dla 1mm; DIN MPa 80; 60; 50 DIN MPa 90; 70; 60 2mm; 3mm Naprężenia resztkowe, 175 O C, 16h DIN MPa DIN MPa Przyrost grubości ASTM F 146 ASTM F 146 Olej ASTM3, 150 O C, 5h [%] max. 8 [%] max. 6 Paliwo ASTMB, 23 O C, 5h [%] [%] max. 6 Ze względu na szeroki zakres różnorodnych warunków zabudowy, warunków pracy i rodzajów procesów technologicznych, dane zawarte w prospekcie należy traktować tylko jako wartości szacunkowe. Wymiary [mm]: 1500x1500; 1000x x1500; 1000x1500 Grubości [mm]: 0,4; 0,5; 0,6; 0,8; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0 0,4; 0,5; 0,6; 0,8; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0

9 FA O FA O 1000 Charakterystyka ogólna: Wysokosprawna płyta o dużej zawartości włókien aramidowych. Przeznaczona do pracy w zakresie wysokich ciśnień i temperatur. Odznacza się wysoką wytrzymałością mechaniczną. Szczególnie zalecana do uszczelniania mediów ciekłych. Płytę cechuje wysoka odporność na oleje. Płyta przeznaczona do pracy w zakresie wysokich ciśnień i temperatur. Dzięki wzmocnieniu siatką stalową charakteryzuje się wysoką wytrzymałością mechaniczną. Skład Włókna aramidowe oraz odporne termicznie włókna mineralne i wypełniacze związane NBR Włókna aramidowe i inne materiały włókniste oraz odporne termicznie wypełniacze związane NBR. Wzmocniona siatką stalową. Kolorystyka zielony czerwony Spełnione wymagania i certyfikaty WT97/TT9 arkusz 01, Atest PZH na kontakt z wodą pitną oraz żywnością. Uprawnienia: Decyzja UDT nr M1401/104 WT97/TT9 arkusz 03 Właściwości fizyczne: Norma Jednostka Wartość Norma Jednostka Wartość (płyta o grubości 1,5mm) Ciśnienie maksymalne MPa 10 MPa 12 Maksymalna chwilowa temperatura pracy O C 350 O C 350 Gęstość DIN [g/cm 3 ] 1,6 DIN [g/cm 3 ] 1,7 Ściśliwość ASTM F 36J [%] 515 ASTM F 36J [%] 1015 Powrót elastyczny ASTM F 36J [%] min. 45 ASTM F 36J [%] min. 45 Przepuszczalność gazu DIN [ml/min] DIN [ml/min] Wytrzymałość na rozciąganie w poprzek ASTM F 152 MPa min. 9 ASTM F 152 MPa Współczynniki obliczeniowe wg DTUC 90/WOO/19 σ m dla 1mm, 2mm, 3mm MPa 12; 21; 40; MPa σ t dla 1mm, 2mm, 3mm 4,1p O ; 5 p O ; 6,4 p O ; b dla 20 O C; 200 O C; 300 O C 1,1; 1,8; 3,0 Dopuszczalne naciski montażowe dla 1mm; DIN MPa 110; 90; 80 DIN MPa 120; 100; 90 2mm; 3mm Naprężenia resztkowe, 175 O C, 16h DIN MPa DIN MPa Przyrost grubości ASTM F 146 ASTM F 146 Olej ASTM3, 150 O C, 5h [%] max. 6 [%] max. 6 Paliwo ASTMB, 23 O C, 5h [%] max. 6 [%] max. 6 Ze względu na szeroki zakres różnorodnych warunków zabudowy, warunków pracy i rodzajów procesów technologicznych, dane zawarte w prospekcie należy traktować tylko jako wartości szacunkowe. Wymiary [mm]: 1500x1500; 1000x x1500; 1000x1500 Grubości [mm]: 0,4; 0,5; 0,6; 0,8; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0 1,0; 1,5; 2,0; 3,0; 4,0; 5,0

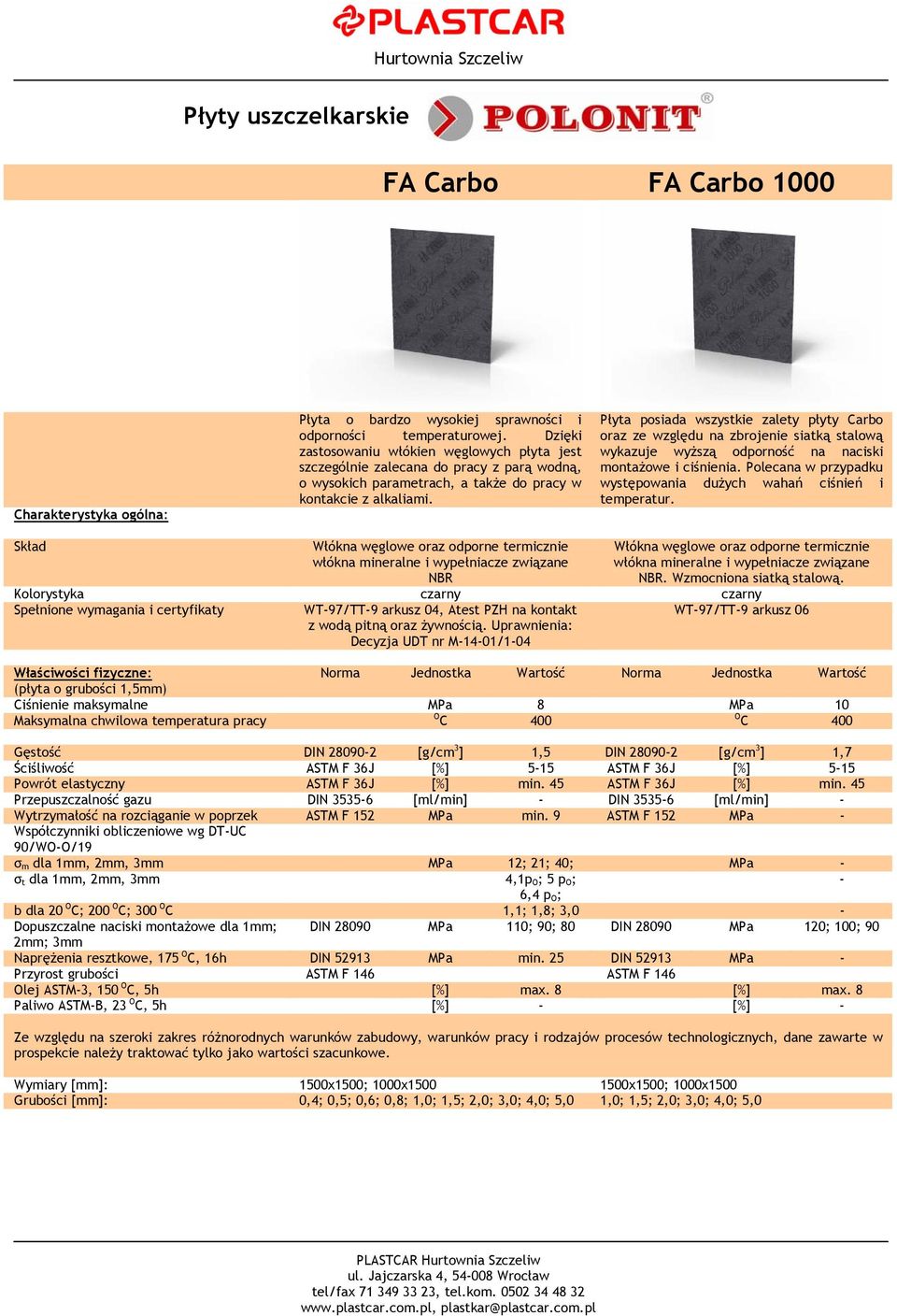

10 FA Carbo FA Carbo 1000 Charakterystyka ogólna: Płyta o bardzo wysokiej sprawności i odporności temperaturowej. Dzięki zastosowaniu włókien węglowych płyta jest szczególnie zalecana do pracy z parą wodną, o wysokich parametrach, a także do pracy w kontakcie z alkaliami. Płyta posiada wszystkie zalety płyty Carbo oraz ze względu na zbrojenie siatką stalową wykazuje wyższą odporność na naciski montażowe i ciśnienia. Polecana w przypadku występowania dużych wahań ciśnień i temperatur. Skład Włókna węglowe oraz odporne termicznie włókna mineralne i wypełniacze związane NBR Włókna węglowe oraz odporne termicznie włókna mineralne i wypełniacze związane NBR. Wzmocniona siatką stalową. Kolorystyka czarny czarny Spełnione wymagania i certyfikaty WT97/TT9 arkusz 04, Atest PZH na kontakt z wodą pitną oraz żywnością. Uprawnienia: Decyzja UDT nr M1401/104 WT97/TT9 arkusz 06 Właściwości fizyczne: Norma Jednostka Wartość Norma Jednostka Wartość (płyta o grubości 1,5mm) Ciśnienie maksymalne MPa 8 MPa 10 Maksymalna chwilowa temperatura pracy O C 400 O C 400 Gęstość DIN [g/cm 3 ] 1,5 DIN [g/cm 3 ] 1,7 Ściśliwość ASTM F 36J [%] 515 ASTM F 36J [%] 515 Powrót elastyczny ASTM F 36J [%] min. 45 ASTM F 36J [%] min. 45 Przepuszczalność gazu DIN [ml/min] DIN [ml/min] Wytrzymałość na rozciąganie w poprzek ASTM F 152 MPa min. 9 ASTM F 152 MPa Współczynniki obliczeniowe wg DTUC 90/WOO/19 σ m dla 1mm, 2mm, 3mm MPa 12; 21; 40; MPa σ t dla 1mm, 2mm, 3mm 4,1p O ; 5 p O ; 6,4 p O ; b dla 20 O C; 200 O C; 300 O C 1,1; 1,8; 3,0 Dopuszczalne naciski montażowe dla 1mm; DIN MPa 110; 90; 80 DIN MPa 120; 100; 90 2mm; 3mm Naprężenia resztkowe, 175 O C, 16h DIN MPa min. 25 DIN MPa Przyrost grubości ASTM F 146 ASTM F 146 Olej ASTM3, 150 O C, 5h [%] max. 8 [%] max. 8 Paliwo ASTMB, 23 O C, 5h [%] [%] Ze względu na szeroki zakres różnorodnych warunków zabudowy, warunków pracy i rodzajów procesów technologicznych, dane zawarte w prospekcie należy traktować tylko jako wartości szacunkowe. Wymiary [mm]: 1500x1500; 1000x x1500; 1000x1500 Grubości [mm]: 0,4; 0,5; 0,6; 0,8; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0 1,0; 1,5; 2,0; 3,0; 4,0; 5,0

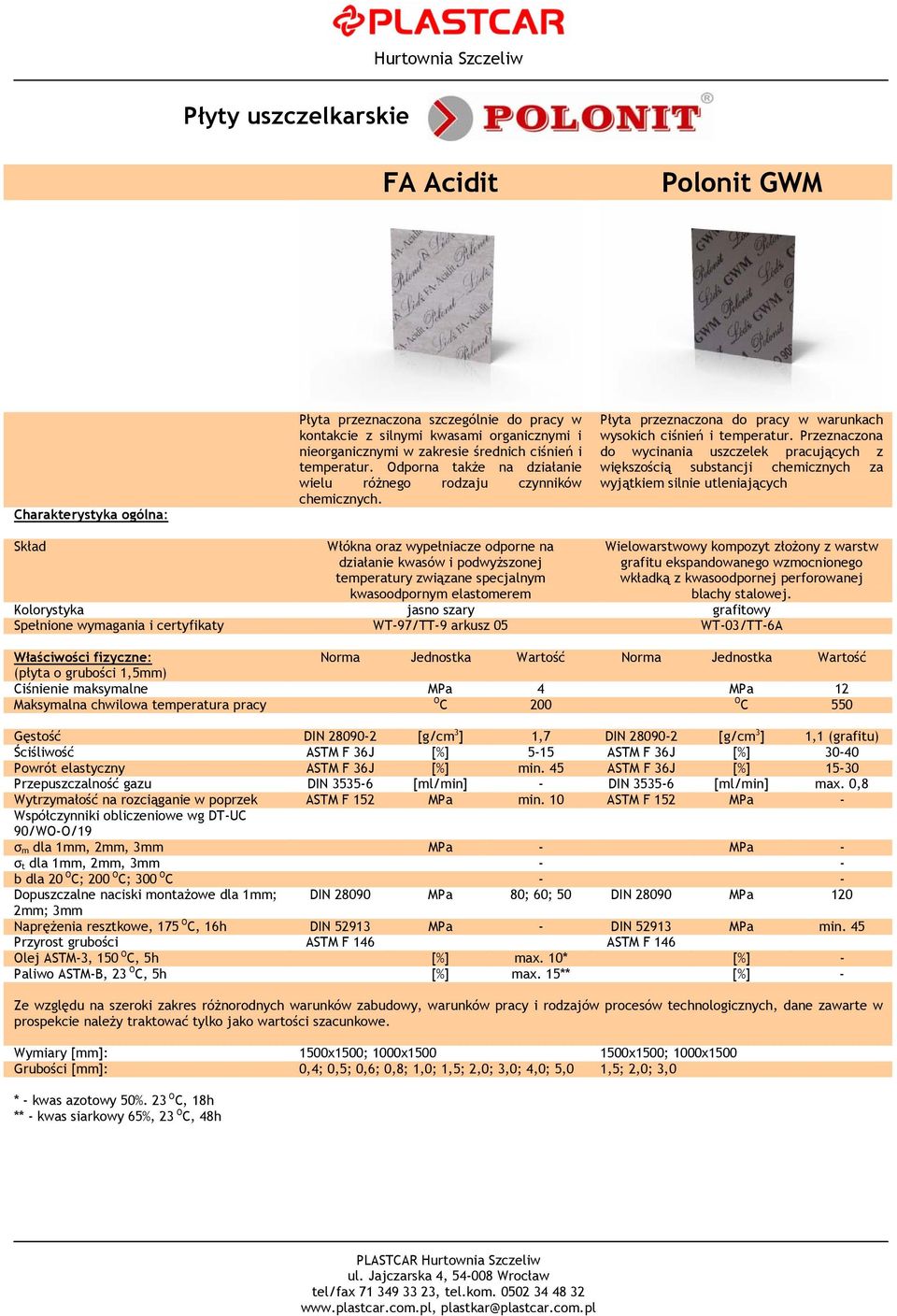

11 FA Acidit Polonit GWM Charakterystyka ogólna: Płyta przeznaczona szczególnie do pracy w kontakcie z silnymi kwasami organicznymi i nieorganicznymi w zakresie średnich ciśnień i temperatur. Odporna także na działanie wielu różnego rodzaju czynników chemicznych. Płyta przeznaczona do pracy w warunkach wysokich ciśnień i temperatur. Przeznaczona do wycinania uszczelek pracujących z większością substancji chemicznych za wyjątkiem silnie utleniających Skład Włókna oraz wypełniacze odporne na działanie kwasów i podwyższonej temperatury związane specjalnym kwasoodpornym elastomerem Wielowarstwowy kompozyt złożony z warstw grafitu ekspandowanego wzmocnionego wkładką z kwasoodpornej perforowanej blachy stalowej. Kolorystyka jasno szary grafitowy Spełnione wymagania i certyfikaty WT97/TT9 arkusz 05 WT03/TT6A Właściwości fizyczne: Norma Jednostka Wartość Norma Jednostka Wartość (płyta o grubości 1,5mm) Ciśnienie maksymalne MPa 4 MPa 12 Maksymalna chwilowa temperatura pracy O C 200 O C 550 Gęstość DIN [g/cm 3 ] 1,7 DIN [g/cm 3 ] 1,1 (grafitu) Ściśliwość ASTM F 36J [%] 515 ASTM F 36J [%] 3040 Powrót elastyczny ASTM F 36J [%] min. 45 ASTM F 36J [%] 1530 Przepuszczalność gazu DIN [ml/min] DIN [ml/min] max. 0,8 Wytrzymałość na rozciąganie w poprzek ASTM F 152 MPa min. 10 ASTM F 152 MPa Współczynniki obliczeniowe wg DTUC 90/WOO/19 σ m dla 1mm, 2mm, 3mm MPa MPa σ t dla 1mm, 2mm, 3mm b dla 20 O C; 200 O C; 300 O C Dopuszczalne naciski montażowe dla 1mm; DIN MPa 80; 60; 50 DIN MPa 120 2mm; 3mm Naprężenia resztkowe, 175 O C, 16h DIN MPa DIN MPa min. 45 Przyrost grubości ASTM F 146 ASTM F 146 Olej ASTM3, 150 O C, 5h [%] max. 10* [%] Paliwo ASTMB, 23 O C, 5h [%] max. 15** [%] Ze względu na szeroki zakres różnorodnych warunków zabudowy, warunków pracy i rodzajów procesów technologicznych, dane zawarte w prospekcie należy traktować tylko jako wartości szacunkowe. Wymiary [mm]: 1500x1500; 1000x x1500; 1000x1500 Grubości [mm]: 0,4; 0,5; 0,6; 0,8; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0 1,5; 2,0; 3,0 * kwas azotowy 50%. 23 O C, 18h ** kwas siarkowy 65%, 23 O C, 48h

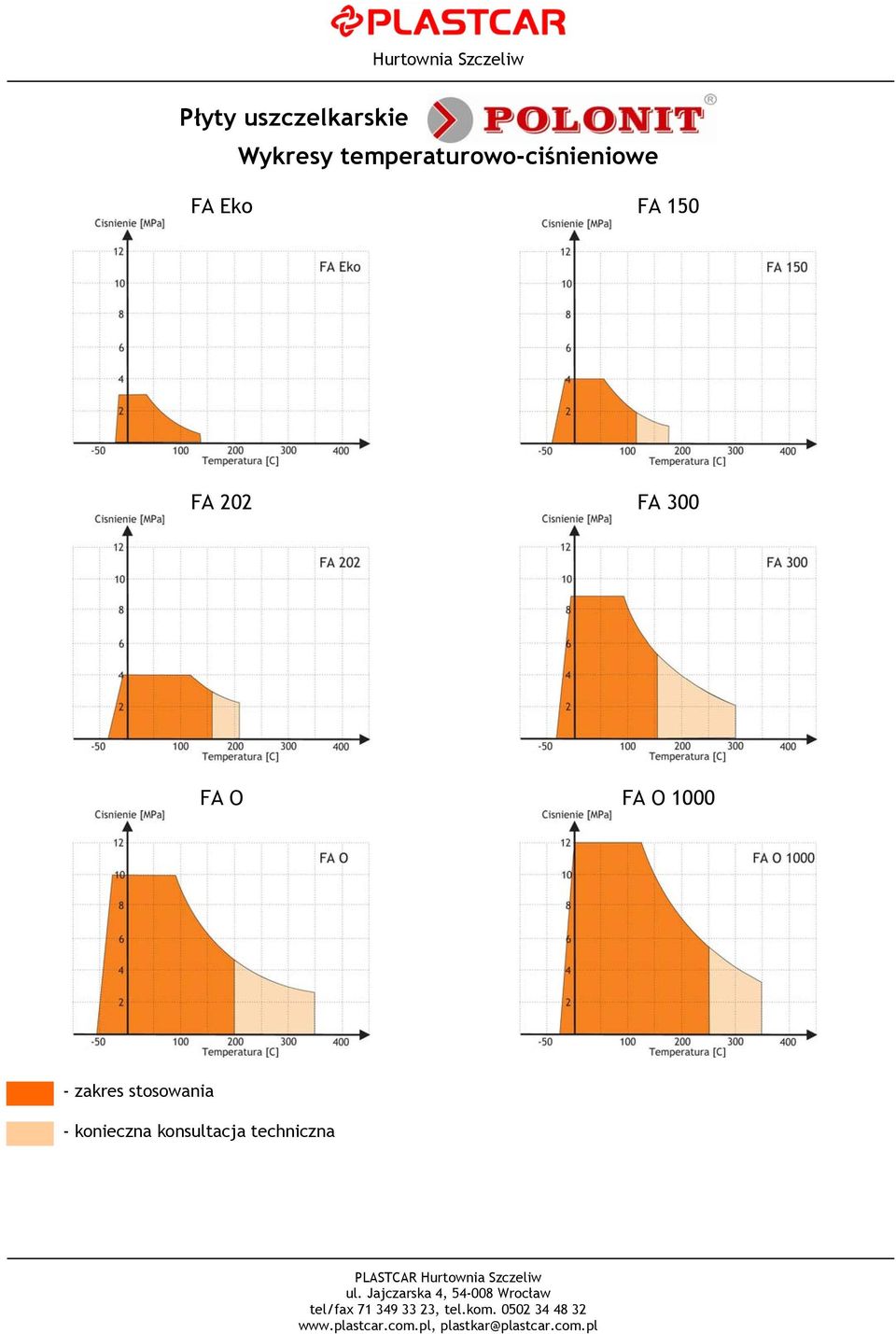

12 Wykresy temperaturowociśnieniowe FA Eko FA 150 FA 202 FA 300 FA O FA O 1000 zakres stosowania konieczna konsultacja techniczna

13 Wykresy temperaturowociśnieniowe FA Carbo FA Carbo 1000 FA Acidit GWM zakres stosowania konieczna konsultacja techniczna

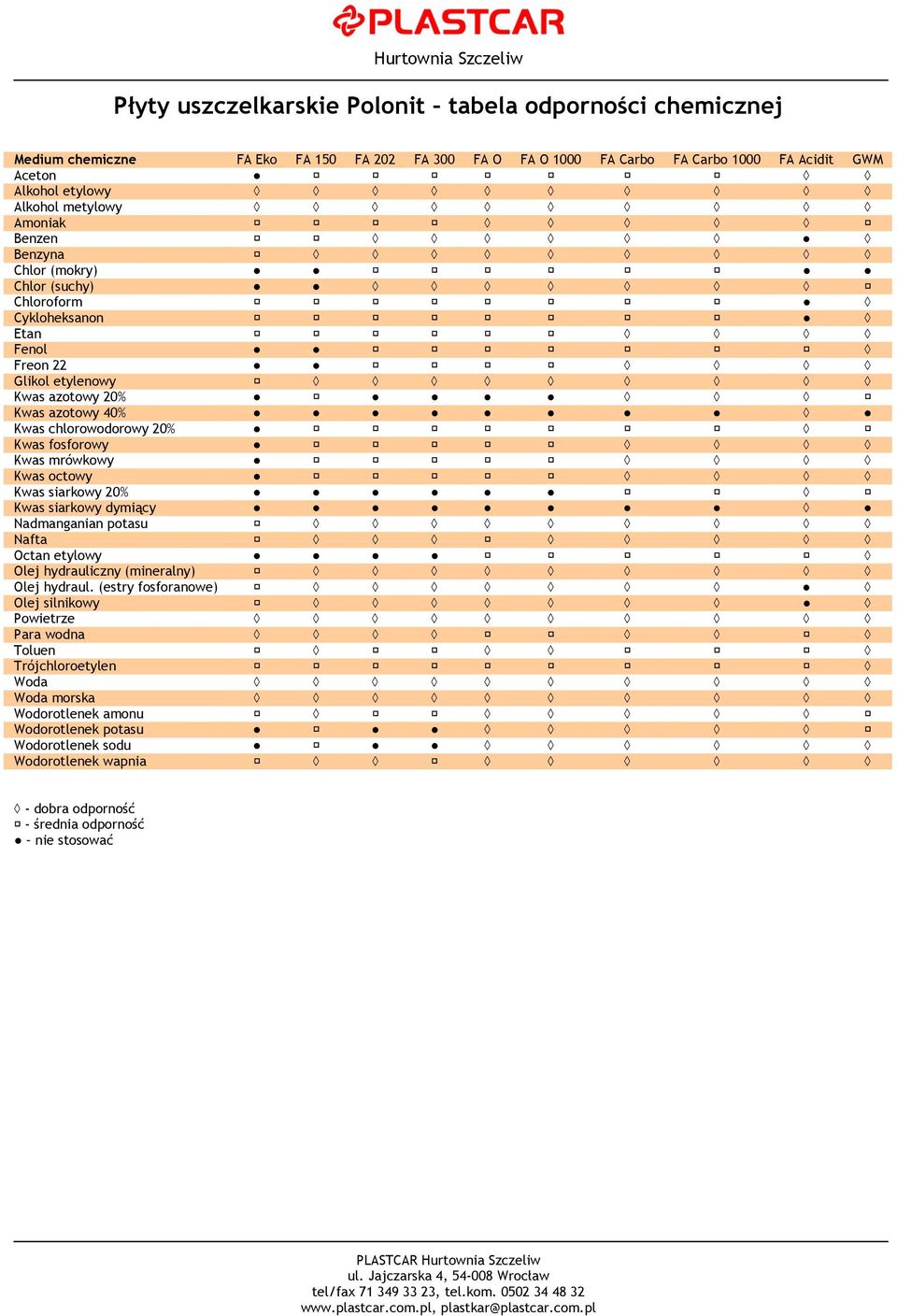

14 Polonit tabela odporności chemicznej Medium chemiczne FA Eko FA 150 FA 202 FA 300 FA O FA O 1000 FA Carbo FA Carbo 1000 FA Acidit GWM Aceton Alkohol etylowy Alkohol metylowy Amoniak Benzen Benzyna Chlor (mokry) Chlor (suchy) Chloroform Cykloheksanon Etan Fenol Freon 22 Glikol etylenowy Kwas azotowy 20% Kwas azotowy 40% Kwas chlorowodorowy 20% Kwas fosforowy Kwas mrówkowy Kwas octowy Kwas siarkowy 20% Kwas siarkowy dymiący Nadmanganian potasu Nafta Octan etylowy Olej hydrauliczny (mineralny) Olej hydraul. (estry fosforanowe) Olej silnikowy Powietrze Para wodna Toluen Trójchloroetylen Woda Woda morska Wodorotlenek amonu Wodorotlenek potasu Wodorotlenek sodu Wodorotlenek wapnia dobra odporność średnia odporność nie stosować

15 Temafast Economy Temasil Blue NG Superoferta cenowa!!! Charakterystyka ogólna: Ekonomiczna wersja płyty wytwarzana z mieszanki włókien organicznych spajanych kauczukiem NBR. Płyta o szerokim zastosowaniu we wszystkich gałęziach przemysłu przy niższych parametrach. Nowa generacja płyt będących kompozytem włókien mineralnych i specjalnych wypełniaczy związanych kauczukiem NBR przeznaczona jest do wszystkich zastosowań gdzie wymagana jest elastyczność i idealnie gładka powierzchnia. Nowa technologia jest przyjazna dla środowiska i charakteryzuje się atrakcyjną ceną a jednocześnie doskonałymi warunkami pracy. Dzięki kompozycji składu z wysokojakościowych materiałów płyty mogą być stosowane w szeroko rozumianej petrochemii, przemyśle olejarskim, chemicznym, spożywczym i maszynowym. Kolorystyka żółty niebieski Spełnione wymagania i certyfikaty Germanicher Lloyd, KTW, GOST W przygotowaniu Oznaczenia wg DIN FAZ120 FAMA10 (ST) Oznaczenia wg ASTM F 104 F M4 F M5 (M7) Właściwości fizyczne: Jednostka Wartość Jednostka Wartość (płyta o grubości 2,0mm) Gęstość g/cm 3 1,72,1 g/cm 3 1,72,0 Ciśnienie maksymalne MPa 4 MPa 10 Maksymalna chwilowa temperatura pracy O C 210 O C 400 Maksymalna stała temperatura pracy O C 140 O C 250 (para 200) Ściśliwość % 12 % 10 Powrót % 50 % 50 Stabilność przy 175 O C MPa 20 MPa 30 Specyficzna ilość nieszczelności λ mg/(m*s) 0,1 mg/(m*s) 0,06 Odporność na działanie cieczy: Olej IRM 903 (5h/150 O C) % 15 % 3 ASTM ciecz B (5h/23 O C) % 15 % 5 Ze względu na szeroki zakres różnorodnych warunków zabudowy, warunków pracy i rodzajów procesów technologicznych, dane zawarte w prospekcie należy traktować tylko jako wartości szacunkowe. Wymiary [mm]: 1500x1500; 1000x x1500; 1000x1500 Grubości (bez przekładki) [mm]: 0,4; 0,5; 0,8; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0 0,4; 0,5; 0,8; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0 Grubość (z przekładką) [mm]: 0,8; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0 0,8; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0 Tolerancja: Grubość 0,5mm 0,8mm ± 0,1mm; =>1,0mm ± 10% Arkusz ± 2% ± 2% 0,5mm 0,8mm ± 0,1mm; =>1,0mm ± 10%

16 Temacarb Temasil Metallic Charakterystyka ogólna: Doskonała płyta uszczelniająca wytwarzana na bazie włókien węglowych i dodatków specjalnych, spajana NBR najwyższej jakości. Płyta szczególnie odpowiednia do wyższych temperatur i ciśnień, uszczelniania układów pary przegrzanej, olejów, paliw płynnych, mediów zasadowych i płynów chłodniczych TEKST Kolorystyka czarny czarny Spełnione wymagania i certyfikaty GOST W przygotowaniu Oznaczenia wg DIN FACA10 (ST) FAMA10 (ST) Oznaczenia wg ASTM F 104 F M6 (M7) F M5 (M7) Właściwości fizyczne: Jednostka Wartość Jednostka Wartość (płyta o grubości 2,0mm) Gęstość g/cm 3 1,51,9 g/cm 3 1,92,2 Ciśnienie maksymalne MPa 10 MPa 12 Maksymalna chwilowa temperatura pracy O C 450 O C 400 Maksymalna stała temperatura pracy O C 250 O C 250 Ściśliwość % 9 % 515 Powrót % 50 % 50 Stabilność przy 175 O C MPa 32 MPa 30 Specyficzna ilość nieszczelności λ mg/(m*s) 0,05 mg/(m*s) 0,04 Odporność na działanie cieczy: Olej IRM 903 (5h/150 O C) % 3 % 5 ASTM ciecz B (5h/23 O C) % 5 % 4 Ze względu na szeroki zakres różnorodnych warunków zabudowy, warunków pracy i rodzajów procesów technologicznych, dane zawarte w prospekcie należy traktować tylko jako wartości szacunkowe. Wymiary [mm]: 1500x1500; 1000x x1500; 1000x1500 Grubości (bez przekładki) [mm]: 0,4; 0,5; 0,8; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0 0,4; 0,5; 0,8; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0 Grubość (z przekładką) [mm]: 0,8; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0 0,8; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0 Tolerancja: Grubość 0,5mm 0,8mm ± 0,1mm; =>1,0mm ± 10% Arkusz ± 2% ± 2% 0,5mm 0,8mm ± 0,1mm; =>1,0mm ± 10%

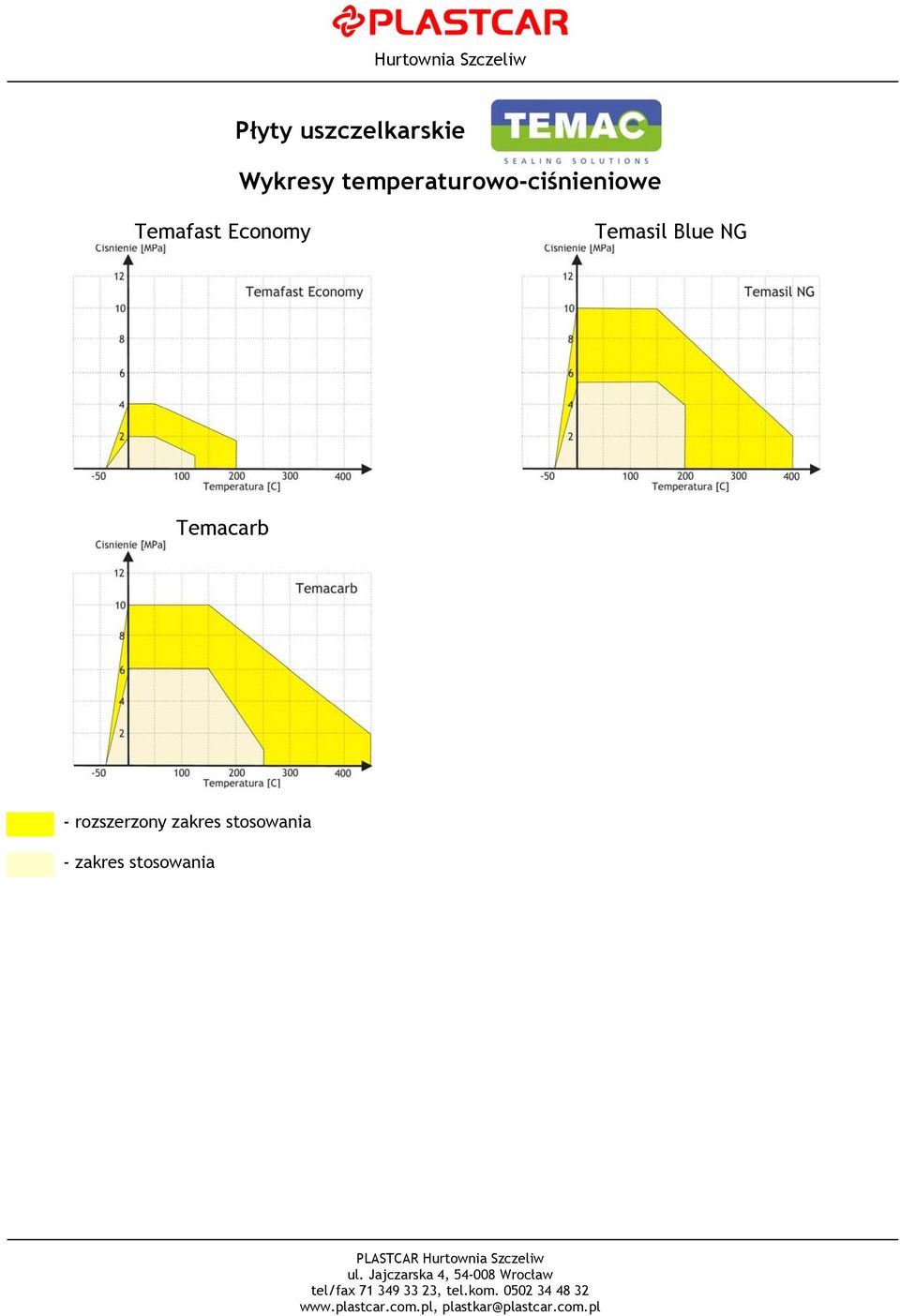

17 Wykresy temperaturowociśnieniowe Temafast Economy Temasil Blue NG Temacarb rozszerzony zakres stosowania zakres stosowania

18

19

20 Temac tabela odporności chemicznej Medium chemiczne Temafast Economy Temasil NG (Nowej Generacji) Temacarb Aceton Acetylen Amoniak Azot Benzen Benzyna Cukier Cyjanek potasowy Cykloheksanol Cykloheksanon Czterochlorek węgla Dwutlenek węgla Eter etylowy Etylen Fenol Fosforowodór amonowy Ftalan butylu Gaz ziemny Gliceryna Glikol etylenowy Chlor suchy Chlorek barowy Chlorek glinowy Chlorek metylenu Chlorek sodowy Chloroform Chlorowodór suchy Izooktan Jodek potasowy Ksylen Kwas azotowy (20%) Kwas borowy Kwas mrówkowy (10%) Kwas octowy (100%) Kwas siarkowy (65%) Kwas solny (20%) Kwas winowy Nafta Olej hydrauliczny (mineralny) Olej napędowy Olej silikonowy Olej transformatorowy Para nasycona Powietrze Ropa naftowa Siarczan miedziowy Siarczan sodowy Siarkowodór sodowy Terpentyna Toluen Węglan sodowy Węglowodór sodowy Woda pitna Wodorotlenek sodowy Wodorotlenek wapniowy dobra odporność średnia odporność nie stosować

21 Temac dostępne na zamówienie Nazwa T max chwilowa/ ciągła [ O C] Ciśnienie max. [MPa] Temasil HT 450/ Temaplus 450/ Graftem Economy 360/200 8 Temacid 210/140 4 Econgraph S Econgraph Fi Econgraph Ti Econgraph Ni Sigraflex PRO Opis Nowy typ ekologicznej płyty uszczelniającej, przyjazny dla środowiska i charakteryzujący się doskonałą odpornością na działania pary o wyższych parametrach. Płyta jest kompozytem włókien mineralnych i aramidowych związanych kauczukiem NBR. Skład płyty preferuje ją do zastosowań w środowisku pary o wyższych parametrach. Płyta może być stosowana szeroko do uszczelnienia wody, olejów, cieczy chłodzących i chemikaliów podstawowych w petrochemii i przemyśle naftowym. Uniwersalna płyta uszczelniająca zawierająca wysokoodporne włókna aramidowe oraz termoodporne wypełniacze, spajana specjalnym NBR. Dzięki doskonałym własnościom mechanicznym płyta odpowiednia do uszczelniania układów olejowych, materiałów pędnych, smarów, alkoholi, gazów, węglowodorów, płynów chłodniczych, większości rozcieńczonych kwasów i mediów zasadowych. Ekonomiczna płyta uszczelniająca na bazie cząstek grafitu. Płytę tworzy grafit uzbrojony włóknami aramidowymi i niska zawartość cząstek łączących. Nadaje się przede wszystkim do uszczelniania w środowisku pary o niższych parametrach, uszczelniania instalacji olejowych, paliwowych, węglowodorowych i chłodniczych. Płyta uszczelniająca ze specjalnej mieszanki kauczuków, opracowana dla przemysłu chemicznego. Główny materiał do uszczelniania agresywnych kwasów i zasad, odpowiedni także dla układów olejowych, paliw oraz płynów chłodniczych. EcongraphS jest podstawową płytą wykonaną z ekspandowanego grafitu bez żadnych przekładek wzmacniających. Te prasowane płyty są używane także do produkcji materiałów Econgraph z przekładkami ze stali nierdzewnej lub folii niklowej. EcongraphS jest używana jako materiał uszczelek przy wyższych temperaturach oraz jako materiał nakładki w uszczelkach wielokrawędziowych a także jako materiał przekładki w uszczelkach kopertowych z PTFE. Płyty są doskonałe w operowaniu i cięciu. EcongraphFi jest laminatem czystego złuszczanego grafitu z jedną lub kilkoma cienkimi, płaskimi przekładkami ze stali nierdzewnej 316, dodanymi w celu poprawienia właściwości manipulowania. Econgraph Fi jest podstawowym materiałem w zastosowaniach przy wyższych ciśnieniach i temperaturach oraz w warunkach pary. Ten materiał znajduje wiele zastosowań zarówno w przemyśle chemicznym jak i petrochemicznym. EcongraphTi jest to czysty złuszczany grafit z jedną lub większą ilością przekładek z ostro perforowanej blachy w gatunku 316 w celu poprawienia odporności na wydmuchiwanie. Żadne lepiszcze nie jest użyte do wiązania warstw grafitu. EcongraphTi jest często używany w połączeniach kołnierzowych w rurociągach i maszynach. Jest odpowiedni do układów parowych, w przemysłach chemicznym, petrochemicznym, przetwórczym itp. EcongraphNi jest wykonywany z czystego ekspandowanego złuszczanego grafitu wzmacnianego płaską przekładką niklową. EcongraphNi jest zaprojektowany dla średnich parametrów pracy. Ryty są łatwe do cięcia. EcongraphNi jest odporny na cykliczne zmiany temperatury i ma bardzo powolny proces starzenia. Płyty są doskonałe w manipulowaniu i cięciu. Sigraflex Universal PRO jest grafitową płytą uszczelniającą nie zawierającą lepiszcza, wzmocnioną folią ze stali nierdzewnej 316 (L). Jest materiałem rozwiniętym z Sigraflex Universal, od początku zaprojektowanym do zastosowań TA Luft/Air. Sigraflex Universal PRO może być używana nie tylko do zastosowań TA Luft, ale także do połączeń kołnierzowych w rurociągach i zbiornikach, przy gorących korozyjnych mediach, w zużytych maszynach, w izolacjach cieplnych, w elektrycznych elementach grzewczych, w rurociągach parowych i układach grzewczych.

22 Temac dostępne na zamówienie Nazwa T max chwilowa/ ciągła [ O C] Ciśnienie max. [MPa] Sigraflex Hochdruck Sigraflex Select Uniflon ,5 Uniflon ,5 Uniflon ,5 Opis Sigraflex Hochdruck jest silnie scaloną, wielowarstwową, bardzo mocną płytą zbudowaną z warstw wysokiej jakości folii grafitowej (zawartość węgla 99,85%) i folii ze stali nierdzewnej 316 (L). Sigraflex Hochdruck jest odpowiednia dla bardzo wysokich dopuszczalnych ciśnień uszczelki. Jest używana dla kołnierzy RF, wpustwypust, połączeń szczelnych, w urządzeniach zawierających media gorące i/lub korozyjne, rurociągach parowych, w systemach przesyłu gorącego oleju i w urządzeniach grzewczych, uszczelnienie szkieł inspekcyjnych, pomp, armatury i zbiorników, w rurociągach przemysłów chemicznego i petrochemicznego oraz w elektrowniach. Sigraflex Select jest silnie scaloną uszczelką grafitową zbudowaną z płaskiego wzmocnienia ze stali nierdzewnej 316 i elastycznej folii grafitu w klasie przemysłowej (zawartość węgla 98,0%), laminowanych razem bez użycia lepiszcza, łączników i wypełniaczy. Sigraflex Select jest standardowym materiałem uszczelniającym dla mediów korozyjnych i wysokich temperatur. Sigraflex Select jest głównie używany w kołnierzach typu RF, w układach rurociągów w przemysłach chemicznym i petrochemicznym, także jako uszczelnienie istniejących maszyn, rurociągów parowych itp. Uniflon 50 jest wyższym gatunkowo płytowym materiałem uszczelniającym z dwu osiowo orientowanego PTFE z lepszą własnością dopasowywania się, idealnie odpowiedni do delikatnych kołnierzy. Uniflon 50 został specjalnie zaprojektowany do użycia z kołnierzami o niskich obciążeniach od śrub. Typowe kołnierze obejmują te z wykładziną szklaną, powlekane ceramiką iub plastikiem oraz o nierównych i zniszczonych przylgach. Płyty są łatwo obrabialne. Uniflon 50 jest odpowiedni dla mediów chemicznych w zakresie ph 014, z wyjątkiem roztopionych litowców (metali alkalicznych), gazowego fluoru, fluorowodoru. Uniflon 51 jest wyższym gatunkowo płytowym materiałem uszczelniającym z dwu osiowo orientowanego PTFE z wypełniaczem krzemionkowym. Gatunek uniwersalny uszczelnienia w zastosowaniach w całym zakresie ph (014). Uniflon 51 jest szczególnie odpowiedni do użycia z silnymi kwasami (z wyjątkiem kwasu fluorowodorowego) i zasadami. Inne zastosowania obejmują rozpuszczalniki, paliwa, wodę, parę i związki chloru. Płyty doskonale poddają się manipulowaniu i cięciu. Uniflon 53 jest wysokogatunkowym płytowym materiałem uszczelnia jącym z dwu osiowo orientowanego PTFE z wypełniaczem z siarczanu baru. Gatunek uniwersalny uszczel nienia w zastosowaniach w całym zakresie ph (014). Jest odpowiedni do użycia z kwasem fluorowodoro wym, ale nie z czystym ciekłym fluo rowodorem. Uniflon 53 może być także używany do pracy z alkaliami, rozpuszczalnikami, paliwami, wodą, para i chlorem. Płyty doskonale poddają się manipulowaniu i cięciu.

23 Novaform 210 Novatec HPN Super jakość, super cena!!! Novaform 210 to uniwersalny materiał uszczelniający odpowiedni do standardowych aplikacji. Główne składniki w postaci wysokiej jakości włókna organicznego zapewniają wysoką jakość. Novatec HPN to wypróbowana i przetestowana kombinacja grafitu oraz włókien kewlarowych gwarantujących nadzwyczajną odporność na działanie temperatury i medium łącząca niską zawartość lepiszcza NBR i wysoką gęstość. Doskonała adaptacja do nierówności powierzchni przylg oraz łatwość obróbki, cięcia, montażu to dodatkowe zalety Novatec HPN. Charakterystyka ogólna: Lepiszcze NBR NBR Aprobaty WRC WRC Kolorystyka czarny czarny Powierzchnia Właściwości fizyczne: (płyta o grubości 1,5mm) Obustronnie powlekana A310 zapobiegająca przywieraniu uszczelki do kołnierzy Obustronnie powlekana A310 zapobiegająca przywieraniu uszczelki do kołnierzy, opcjonalnie PTFE Norma Jednostka Wartość Norma Jednostka Wartość Ciśnienie maksymalne MPa 3 MPa 10 Temperatura pracy: Ciągła O C 200 O C 250 Chwilowa O C 300 O C 400 Gęstość DIN [g/cm 3 ] 1,60 DIN [g/cm 3 ] 1,50 Wytrzymałość na rozciąganie DIN DIN wzdłużnie: [N/mm 2 ] 9 [N/mm 2 ] 9 poprzecznie: [N/mm 2 ] 5 [N/mm 2 ] 7,5 Naprężenia resztkowe σ de/16 DIN O C [N/mm 2 ] 25 [N/mm 2 ] 38 Ściśliwość ASTM F36J [%] 12 ASTM F36J [%] 15 Powrót elastyczny ASTM F36J [%] 50 ASTM F36J [%] 30 Odporność na media ASTM F 146 ASTM F 146 ASTM IRM 903 5h/150 O C 5h/150 O C zmiana wagi [%] 14 [%] 20 przyrost grubości [%] 6 [%] 7 ASTM Fuel B 5h/23 O C 5h/23 O C zmiana wagi [%] 14 [%] 18 przyrost grubości [%] 6 [%] 6 Chłodziwo/woda (50:50) 5h/100 O C 5h/100 O C zmiana wagi [%] 30 [%] 15 przyrost grubości [%] 20 [%] 6 Obszary zastosowań: uszczelki głównie do niskich i średnich obciążeń pokrywy zaworów uszczelki mis olejowych rurociągi instalacje przemysłowe budowa maszyn Wymiary [mm]: 1000x x2000, 500x2000,1500x2000 Grubości [mm]: 0,5; 1,0; 1,5; 2,0; 3,0 0,5; 0,8; 1,0; 1,5; 2,0; 3,0
