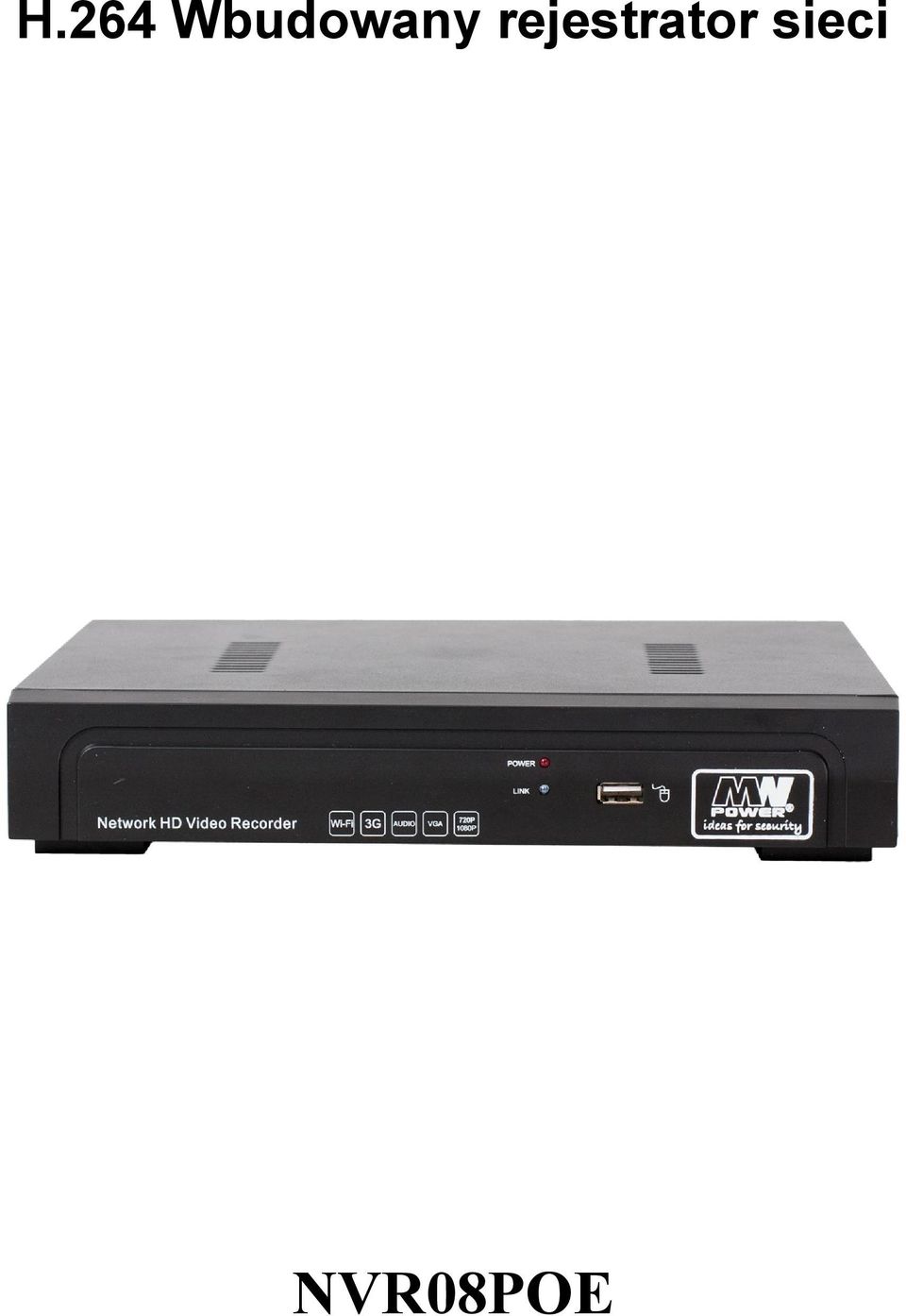

H.264 Wbudowany rejestrator sieci NVR08POE

Transkrypt

1 H.264 Wbudowany rejestrator sieci NVR08POE

2 Dziękujemy za zakup naszego produktu. Prosimy o zapoznanie się z instrukcją obsługi aby mieć pewność, że urządzenie będzie używane poprawnie i bezpiecznie. Uwagi: Rejestrator powinien być zamontowany w dobrze wentylowanym miejscu. Należy zachować odpowiednią odległość od podłoża by nie blokować przepływu powietrza, trzymać z dala od źródeł ciepła i przechowywać w pomieszczeniach, w których nie występuje wysoka temperatura. Urządzenie powinno być zainstalowane w bezpiecznym miejscu, unika ć gwałtownie drżących miejsc takich jak np. tył samochodu czy nad silnikiem. Aby uniknąć spięcia i pożaru lub innego uszkodzenia należy podczas mycia samochodu usunąć elementy m.in DVR i inne. Urządzenie nie jest wodoodporne. Sprzęt składa się z małych i precyzyjnie złożonych części, nie należy go rozkręcać. Jeśli występuje problem i sprzęt wymaga naprawy należy skontaktować się z dystrybutorem lub serwisem. Wybierz dysk twardy zalecany przez producentów, który spełnia wymogi rejestratora i sprosta długiemu czasowi pracy, dużą ilością danych do odczytu i zapisu. Zalecane jest nabycie dysku u dystrybutora, który zapewnia prawidłową współpracę z urządzeniem i wysoką jakość. Nie należy kłaść ciężkich przedmiotów na produkcie. Zastrzeżenia: Firma dołożyła wszelkich starań aby niniejsza instrukcja była przydatna i przejrzysta. Zastrzegamy sobie błędy w druku, które nie są popełnione celowo. Firma zastrzega sobie prawo do zmiany sprzętu i oprogramowania, o którym mowa w niniejszej instrukcji w dowolnym czasie i bez wcześniejszych wyja śnień. Dziękujemy za wybór naszych produktów, przeczytaj ten podręcznik przed rozpoczęciem korzystania z urządzenia. Firma nie ponosi odpowiedzialności prawnej i finansowej za nieokre ślone reakcje systemu operacyjnego.

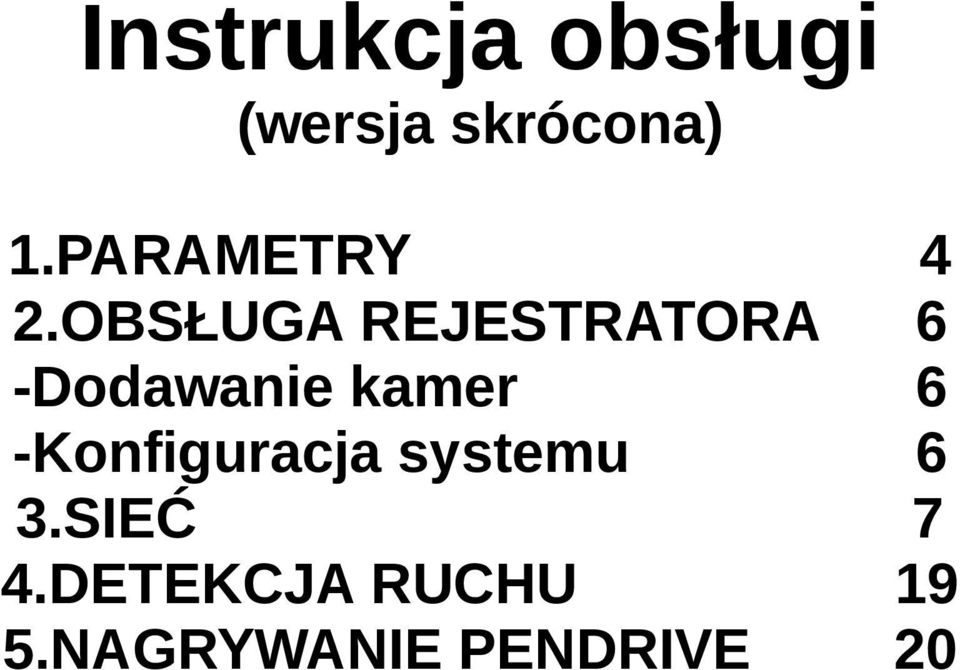

3 Instrukcja obsługi (wersja skrócona) 1.PARAMETRY 2.OBSŁUGA REJESTRATORA -Dodawanie kamer -Konfiguracja systemu 3.SIEĆ 4.DETEKCJA RUCHU 5.NAGRYWANIE PENDRIVE

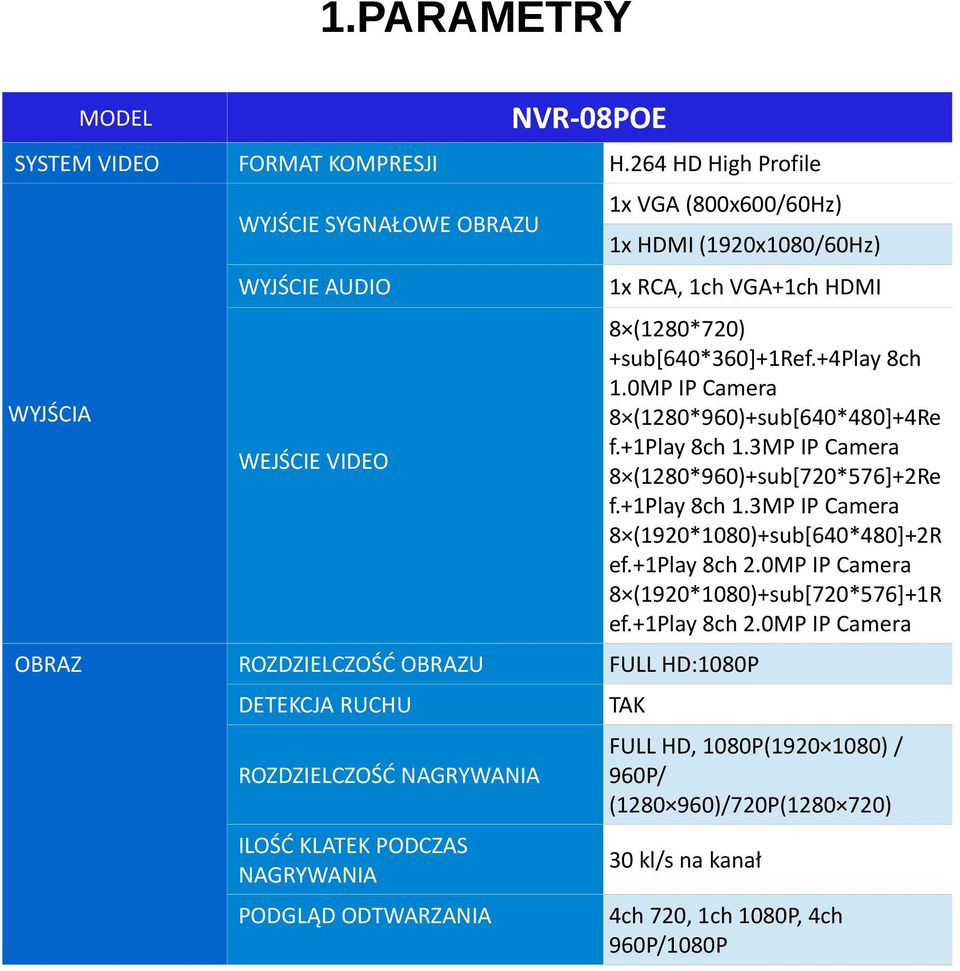

4 1.PARAMETRY NVR-08POE MODEL SYSTEM VIDEO FORMAT KOMPRESJI WYJŚCIE SYGNAŁOWE OBRAZU WYJŚCIE AUDIO WYJŚCIA WEJŚCIE VIDEO OBRAZ H.264 HD High Profile 1x VGA (800x600/60Hz) 1x HDMI (1920x1080/60Hz) 1x RCA, 1ch VGA+1ch HDMI 8 (1280*720) +sub[640*360]+1ref.+4play 8ch 1.0MP IP Camera 8 (1280*960)+sub[640*480]+4Re f.+1play 8ch 1.3MP IP Camera 8 (1280*960)+sub[720*576]+2Re f.+1play 8ch 1.3MP IP Camera 8 (1920*1080)+sub[640*480]+2R ef.+1play 8ch 2.0MP IP Camera 8 (1920*1080)+sub[720*576]+1R ef.+1play 8ch 2.0MP IP Camera ROZDZIELCZOŚĆ OBRAZU FULL HD:1080P DETEKCJA RUCHU TAK ROZDZIELCZOŚĆ NAGRYWANIA FULL HD, 1080P( ) / 960P/ ( )/720P( ) ILOŚĆ KLATEK PODCZAS NAGRYWANIA 30 kl/s na kanał PODGLĄD ODTWARZANIA 4ch 720, 1ch 1080P, 4ch 960P/1080P

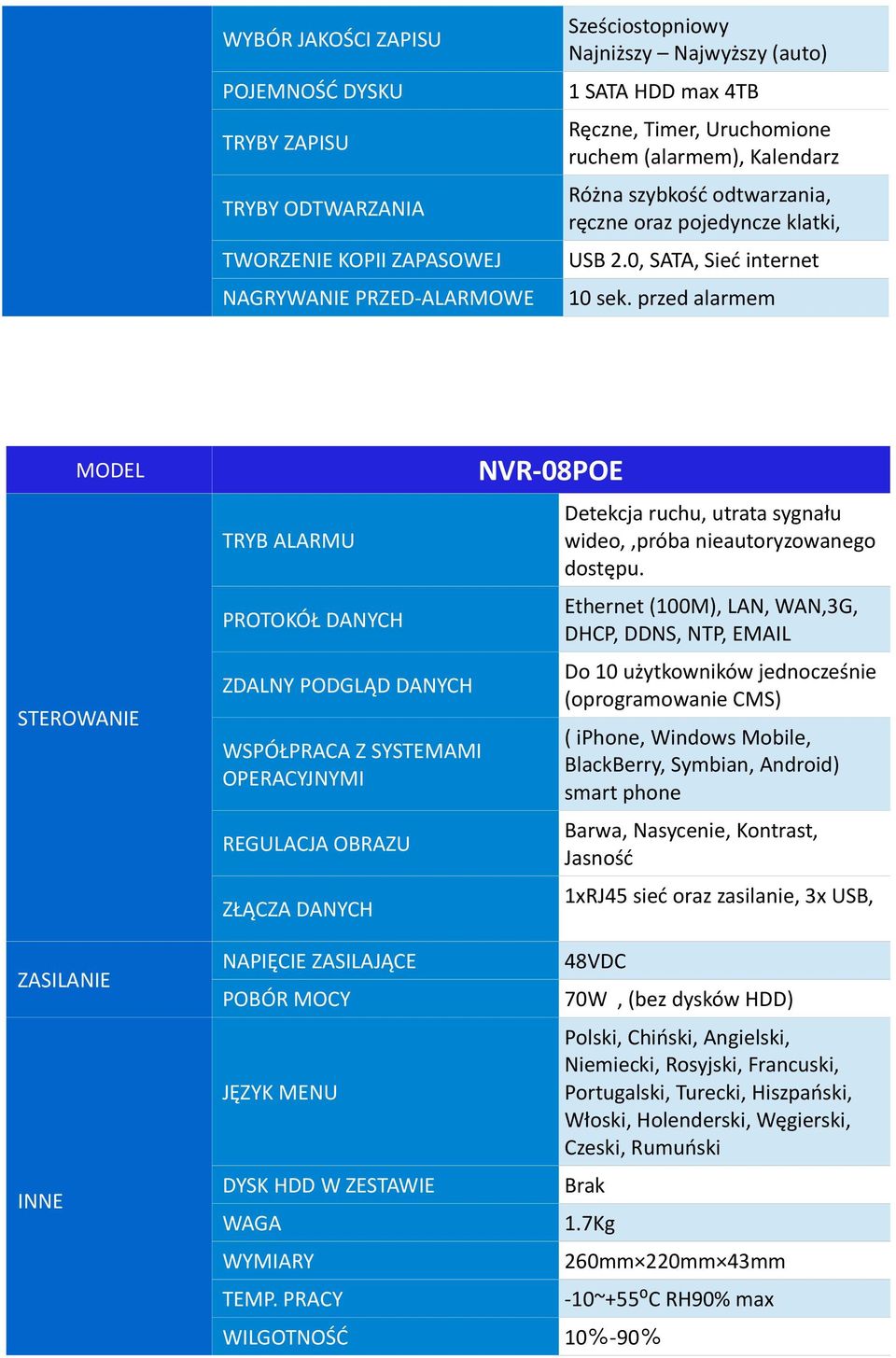

5 WYBÓR JAKOŚCI ZAPISU Sześciostopniowy Najniższy Najwyższy (auto) POJEMNOŚĆ DYSKU 1 SATA HDD max 4TB TRYBY ZAPISU Ręczne, Timer, Uruchomione ruchem (alarmem), Kalendarz TRYBY ODTWARZANIA Różna szybkość odtwarzania, ręczne oraz pojedyncze klatki, TWORZENIE KOPII ZAPASOWEJ USB 2.0, SATA, Sieć internet NAGRYWANIE PRZED-ALARMOWE 10 sek. przed alarmem NVR-08POE MODEL TRYB ALARMU Detekcja ruchu, utrata sygnału wideo,,próba nieautoryzowanego dostępu. PROTOKÓŁ DANYCH Ethernet (100M), LAN, WAN,3G, DHCP, DDNS, NTP, ZDALNY PODGLĄD DANYCH Do 10 użytkowników jednocześnie (oprogramowanie CMS) WSPÓŁPRACA Z SYSTEMAMI OPERACYJNYMI ( iphone, Windows Mobile, BlackBerry, Symbian, Android) smart phone REGULACJA OBRAZU Barwa, Nasycenie, Kontrast, Jasność STEROWANIE ZŁĄCZA DANYCH ZASILANIE INNE 1xRJ45 sieć oraz zasilanie, 3x USB, NAPIĘCIE ZASILAJĄCE 48VDC POBÓR MOCY 70W, (bez dysków HDD) JĘZYK MENU Polski, Chiński, Angielski, Niemiecki, Rosyjski, Francuski, Portugalski, Turecki, Hiszpański, Włoski, Holenderski, Węgierski, Czeski, Rumuński DYSK HDD W ZESTAWIE Brak WAGA 1.7Kg WYMIARY 260mm 220mm 43mm TEMP. PRACY -10~+55⁰C RH90% max WILGOTNOŚĆ 10-90

6 2.OBSŁUGA REJESTRATORA Uwaga! Przed uruchomieniem rejestratora sprawdź: -czy dysk twardy i wszystkie przewody są prawidłowo podłączone. -czy rzeczywiste parametry zasilania rejestratora są zgodne ze specyfikacją rejestratora. -czy podłączono zasilanie przez oryginalny zasilacz 48VDC. Dodawanie kamer Zaleca się dodawanie kamer ręcznie (gdyż klient ma pewność że wszystkie kamery są widziane w sieci). Konfiguracja Systemu

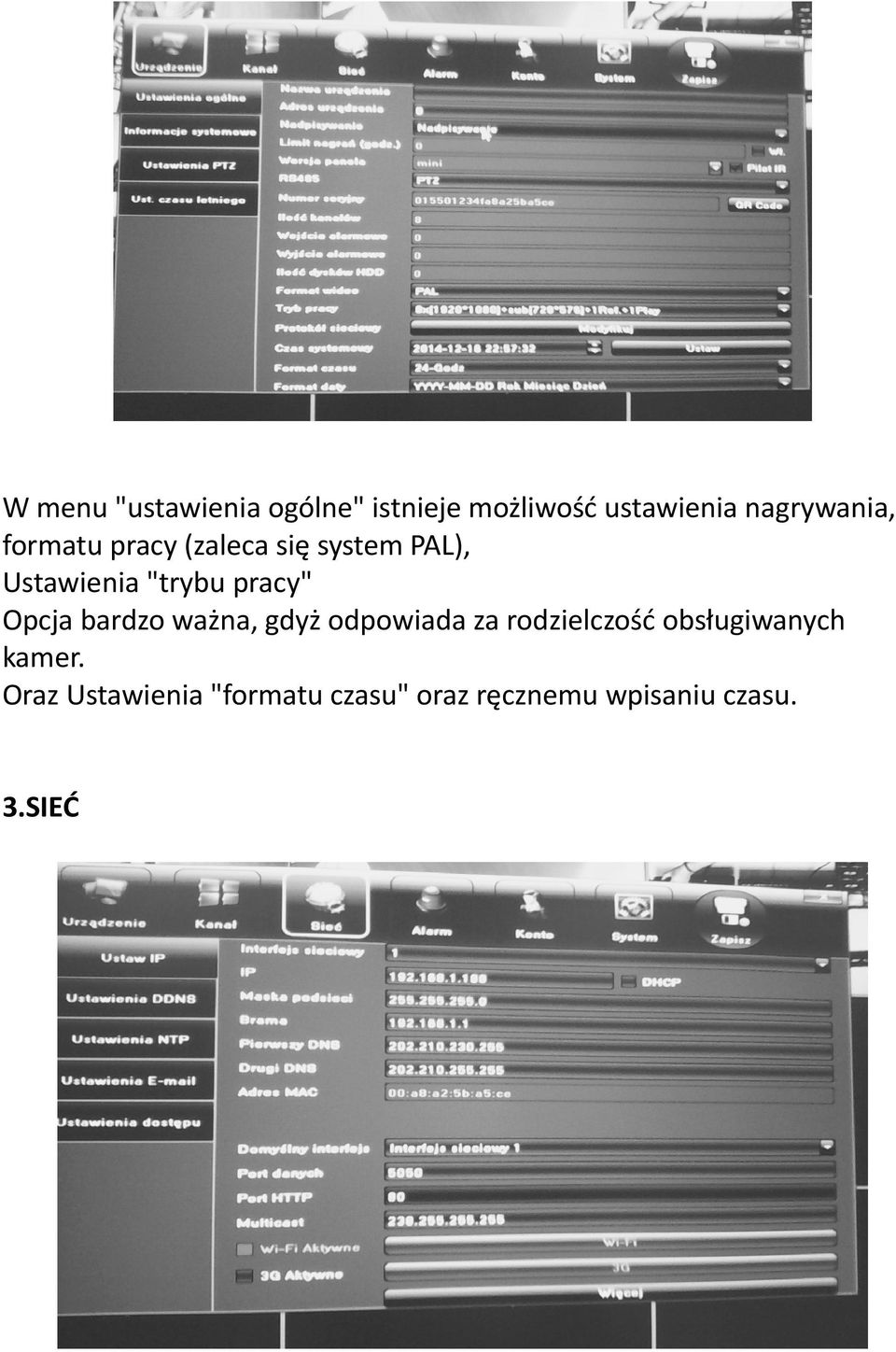

7 W menu "ustawienia ogólne" istnieje możliwość ustawienia nagrywania, formatu pracy (zaleca się system PAL), Ustawienia "trybu pracy" Opcja bardzo ważna, gdyż odpowiada za rodzielczość obsługiwanych kamer. Oraz Ustawienia "formatu czasu" oraz ręcznemu wpisaniu czasu. 3.SIEĆ

8 Adres IP rejestratora maska podsieci brama Oraz Port danych Port HTTP Bardzo ważne dla podglądu rejestratora po przez sieć wewnetrzną oraz zewnętrzną. Uwaga!! Nie ma konieczności przekierowywania portów kamer dla podglądu z rejestratora. Przekierowanie portów zostało przedstawione na przykładzie innego rejestratora. Ustawienia sieciowe. Wielu naszych kilentów ma bardzo duże problemy ustawieniem sieciowym naszych produktów (rejestratorów, kamer IP). W tej krótkiej prezenacji chciał bym przedstawić państwu sposób jego ustawienia. Prezentacja przedstawiona jest na następującym sprzęcie: -rejestrator NVR-16STM -Kamera IP p-MZ-W -Kamera KIP P-FL-W Po podłączeniu wszystkich urządzeń(uwaga kamery powinny być podłączane pojedyńczo). W pierwszej kolejności należy wejść w ustawienia rejestratora, Ustawienia zawansowne, zawansowne sieć:

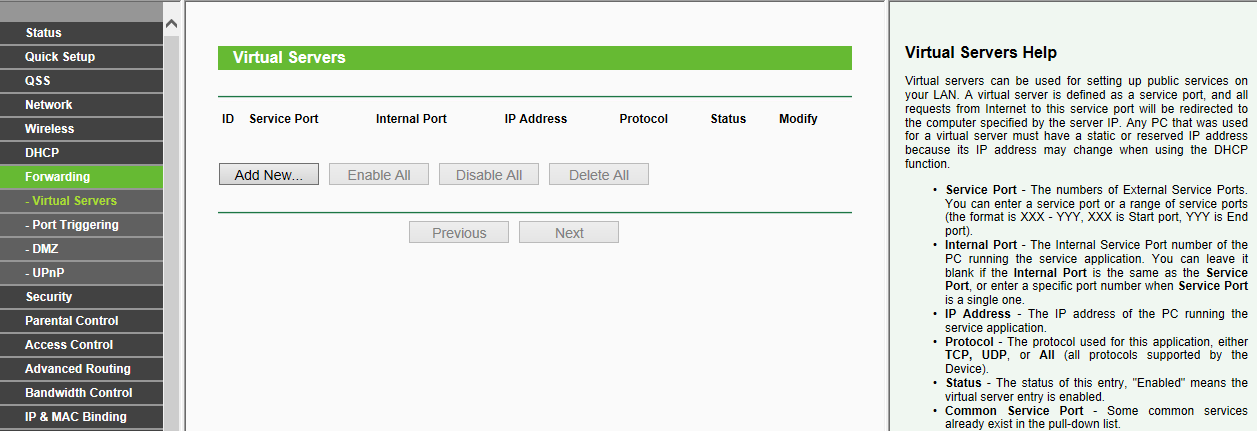

9 Należy sprawdzić adres ip. Następnie należy zalogować się na routrze ( w tym przypadku jest to router TP-LINK TL-WR740N) Domyślnie jest to adres Nazwa Użytkownika: admin Hasło: admin -W zakladkę FORWARDING -Wirtual Servers

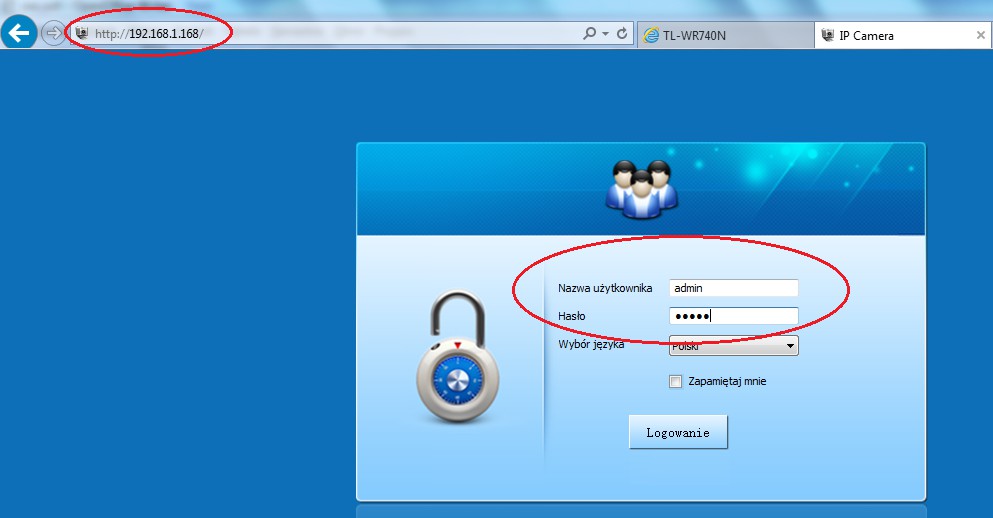

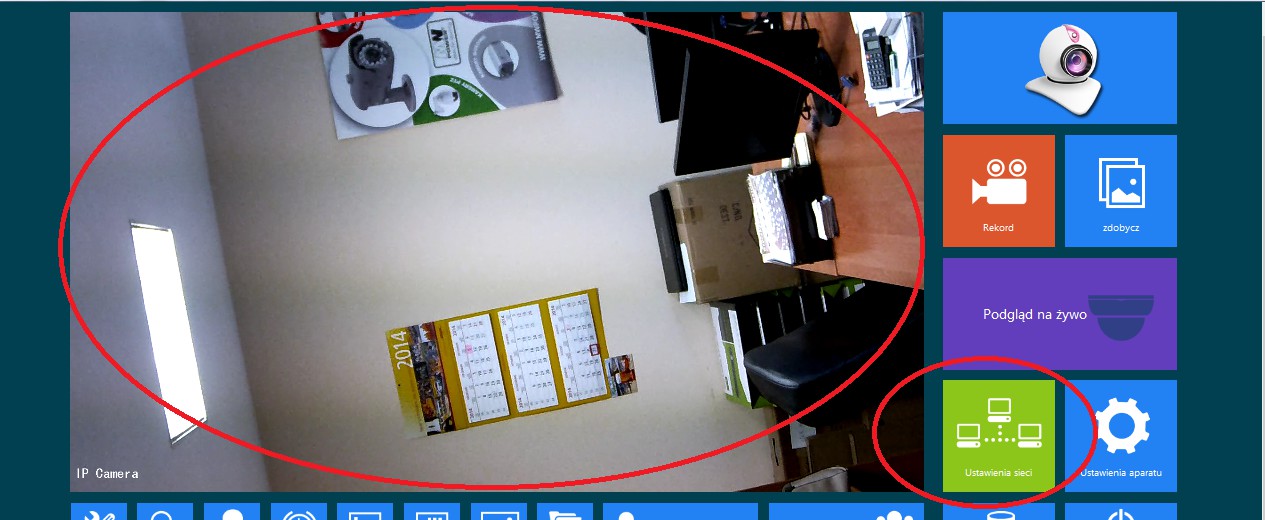

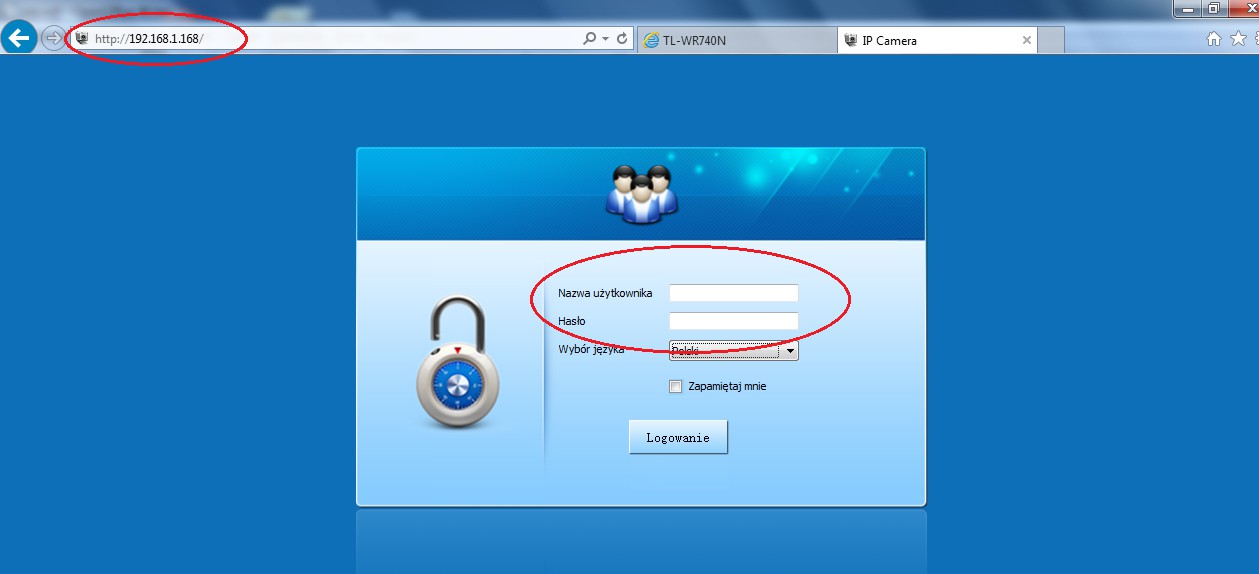

10 Następnie logujemy się na adres IP kamery (domyślnie wszystkie kamery IP mają adres Można to także sprawdzić na: -Rejestratorze (start, ustawienia zaawansowane, zdalne sterowanie) -Po przez program IPCSearch Logując się na komerze poprzez podany adres, należy podać login i haslo. Domyślnie jest to admin/admin Po zalogowaniu, powinien ukazać się obraz z kamery. Należy wejść w ustawienia sieci.

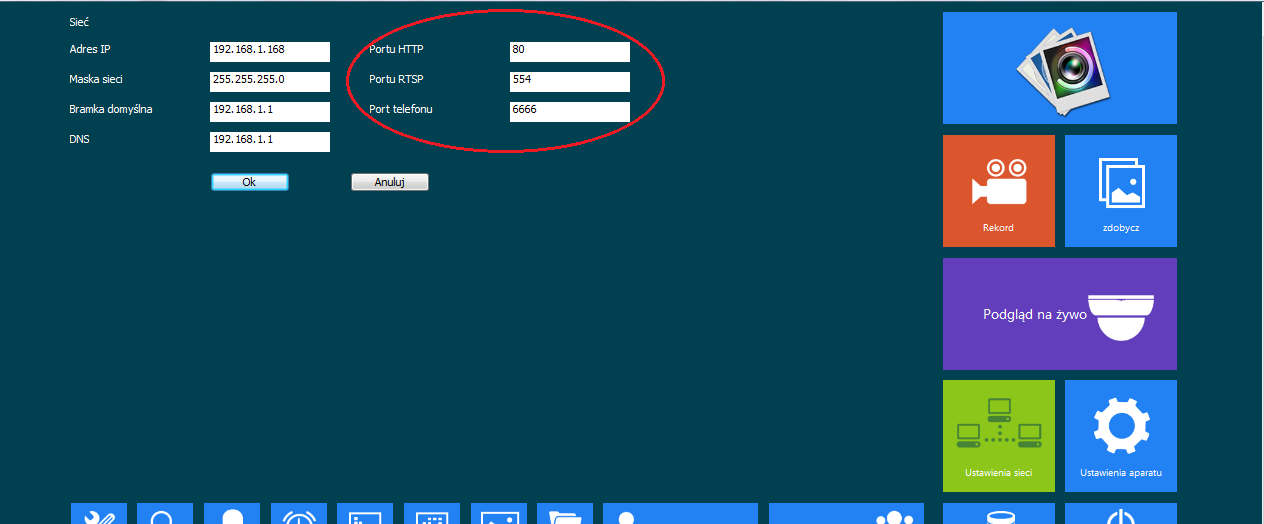

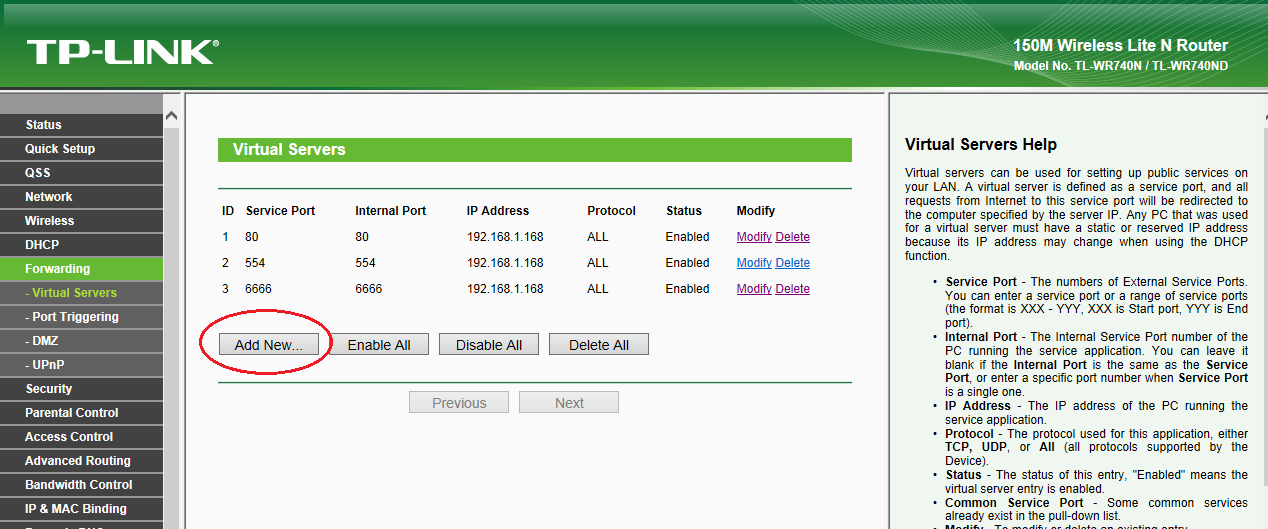

11 Gdzie należy odczytać następujące inforamcje -Port HTTP -Port RSTP -Port telefonu Kolejnym krokiem jest wejście na ustawienia routera klikając Add New

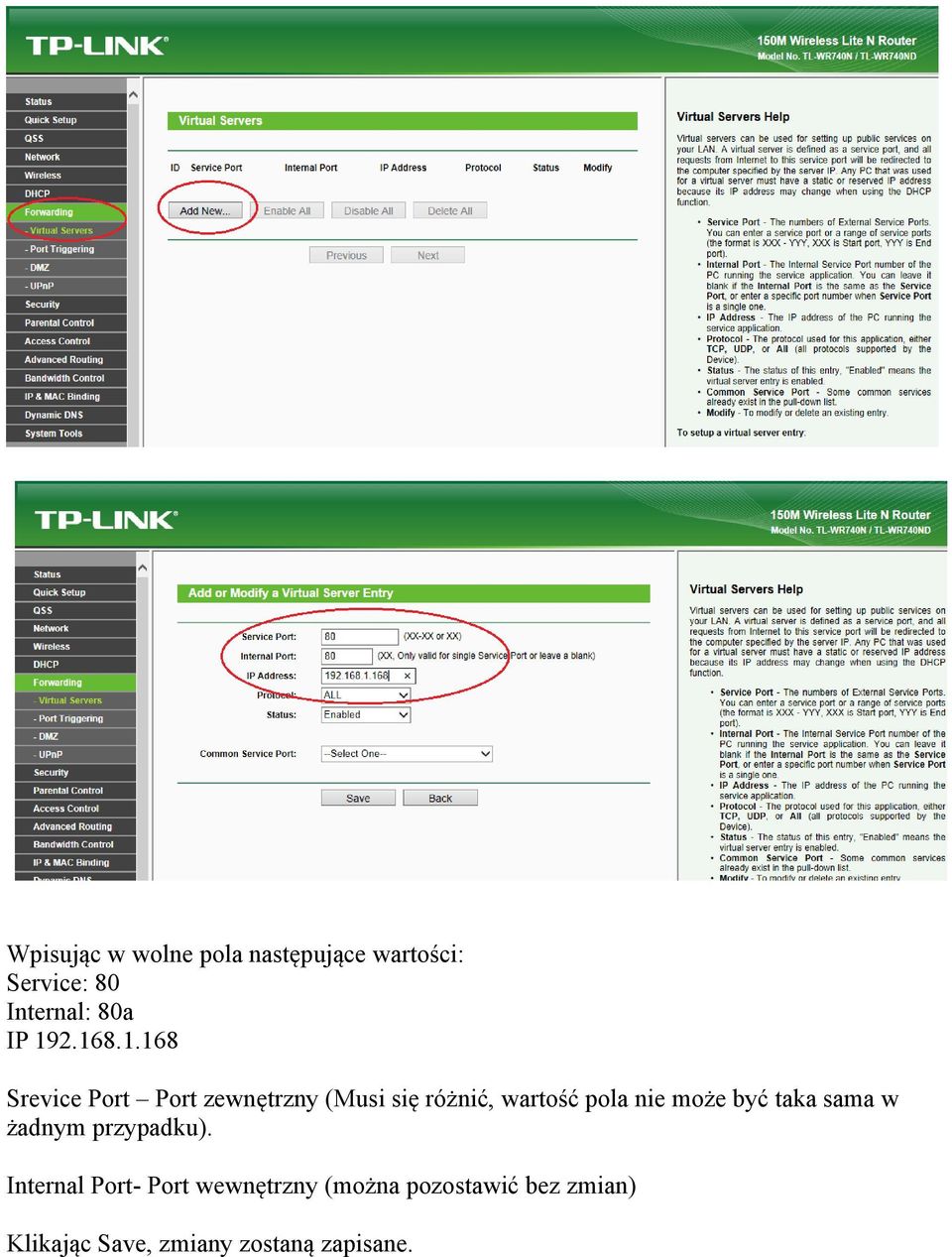

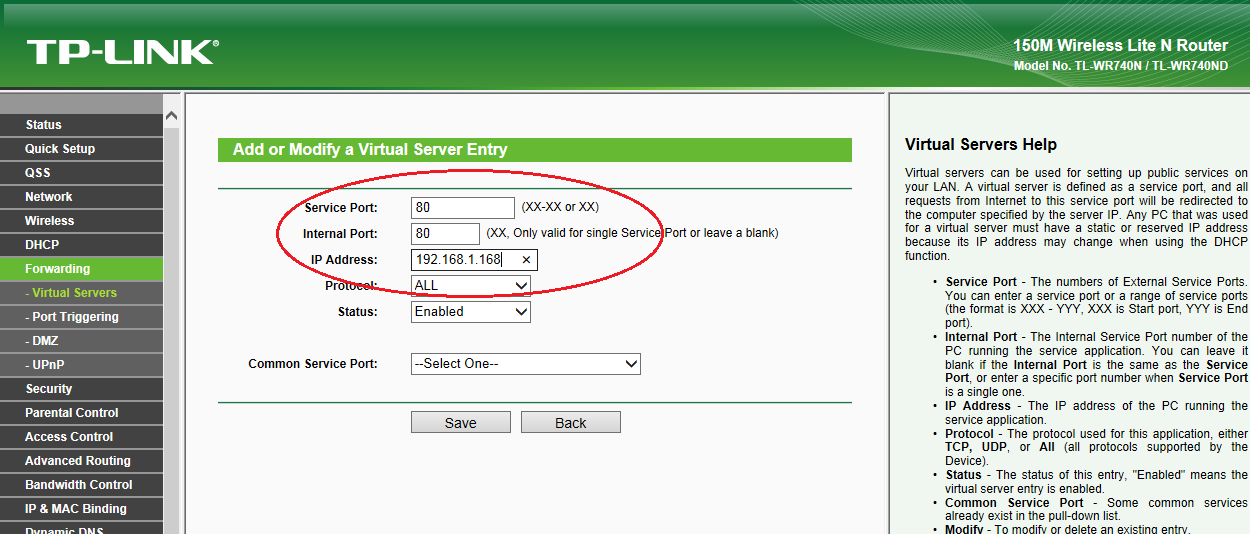

12 Wpisując w wolne pola następujące wartości: Service: 80 Internal: 80a IP Srevice Port Port zewnętrzny (Musi się różnić, wartość pola nie może być taka sama w żadnym przypadku). Internal Port- Port wewnętrzny (można pozostawić bez zmian) Klikając Save, zmiany zostaną zapisane.

13

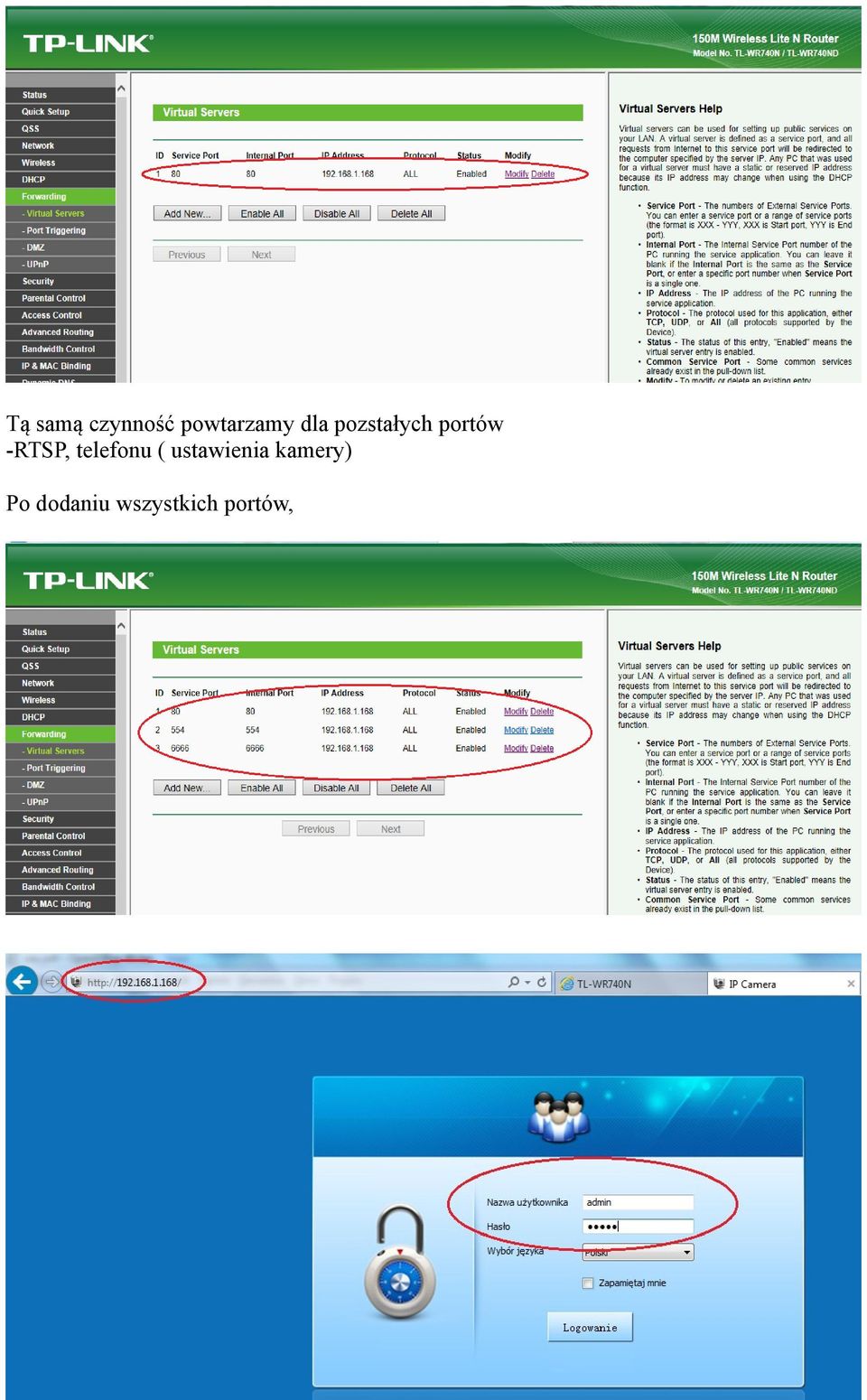

14 Tą samą czynność powtarzamy dla pozstałych portów -RTSP, telefonu ( ustawienia kamery) Po dodaniu wszystkich portów, Zakończyła się konfiguracja pierwszej kamery( IP p-MZ-W), Możliwy jest w tym momencie podgląd z laptopa oraz telefonu( które znajdują się w innej sieci). Kolejnym krokiem jest dodanie następnej kamery (KIP P-FL-W) Zadanie jest o tyle trudniejsze gdyż trzeba będzie zmienic Adres IP Kamery. Logując się przez stronę ( jak w poprzednim przypadku) Należy ponownie wejść w Ustawienia sieci.

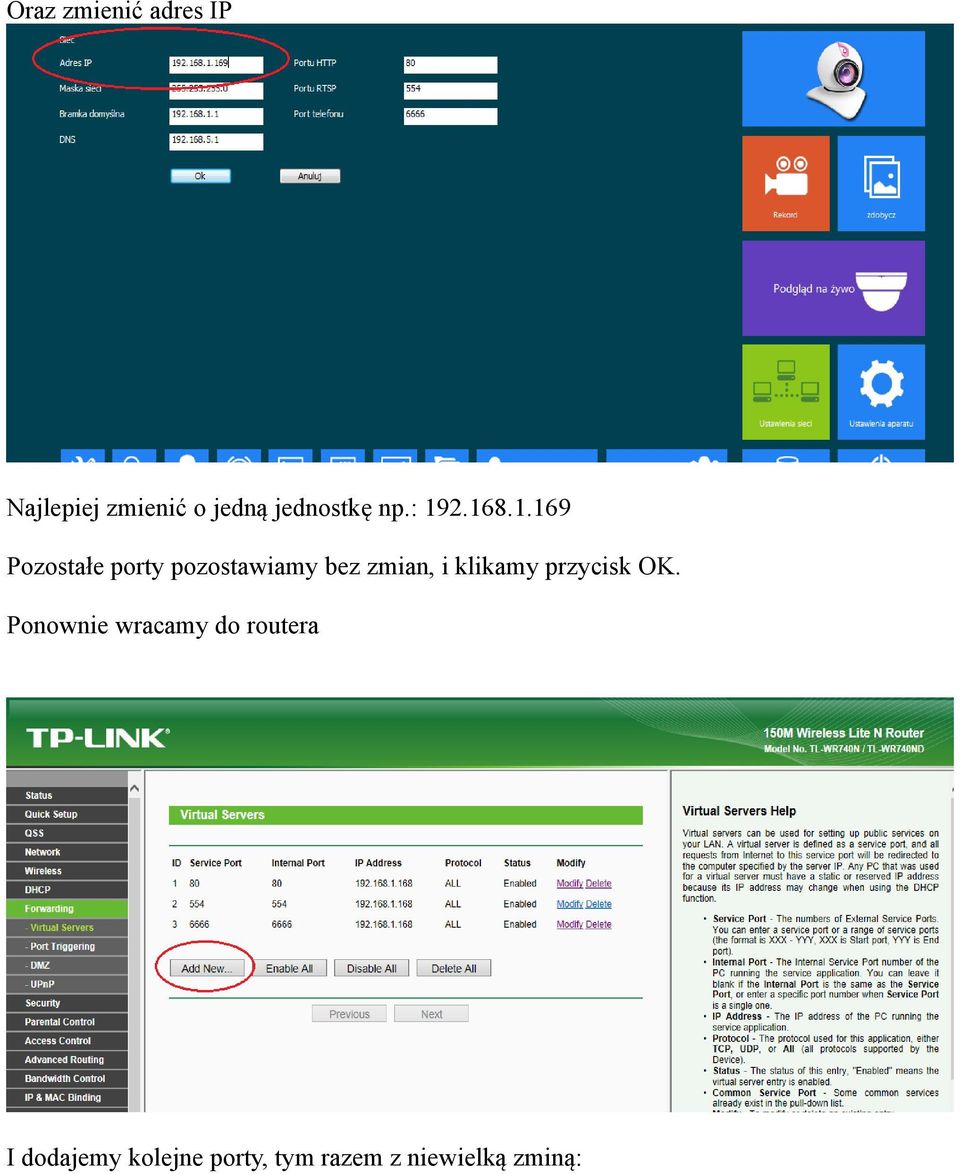

15 Oraz zmienić adres IP Najlepiej zmienić o jedną jednostkę np.: Pozostałe porty pozostawiamy bez zmian, i klikamy przycisk OK. Ponownie wracamy do routera I dodajemy kolejne porty, tym razem z niewielką zminą:

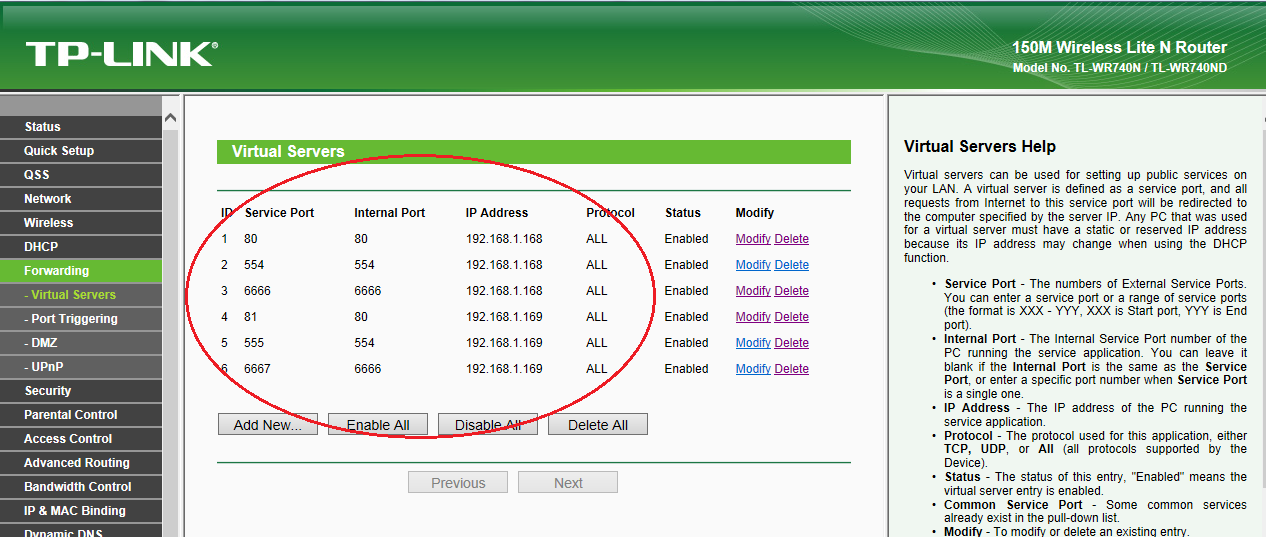

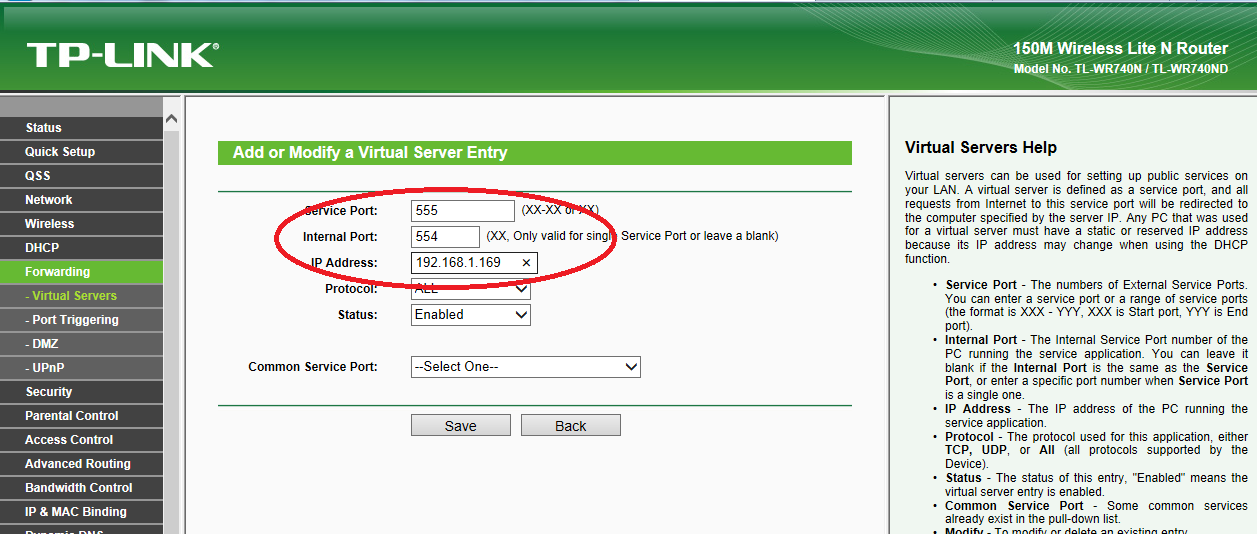

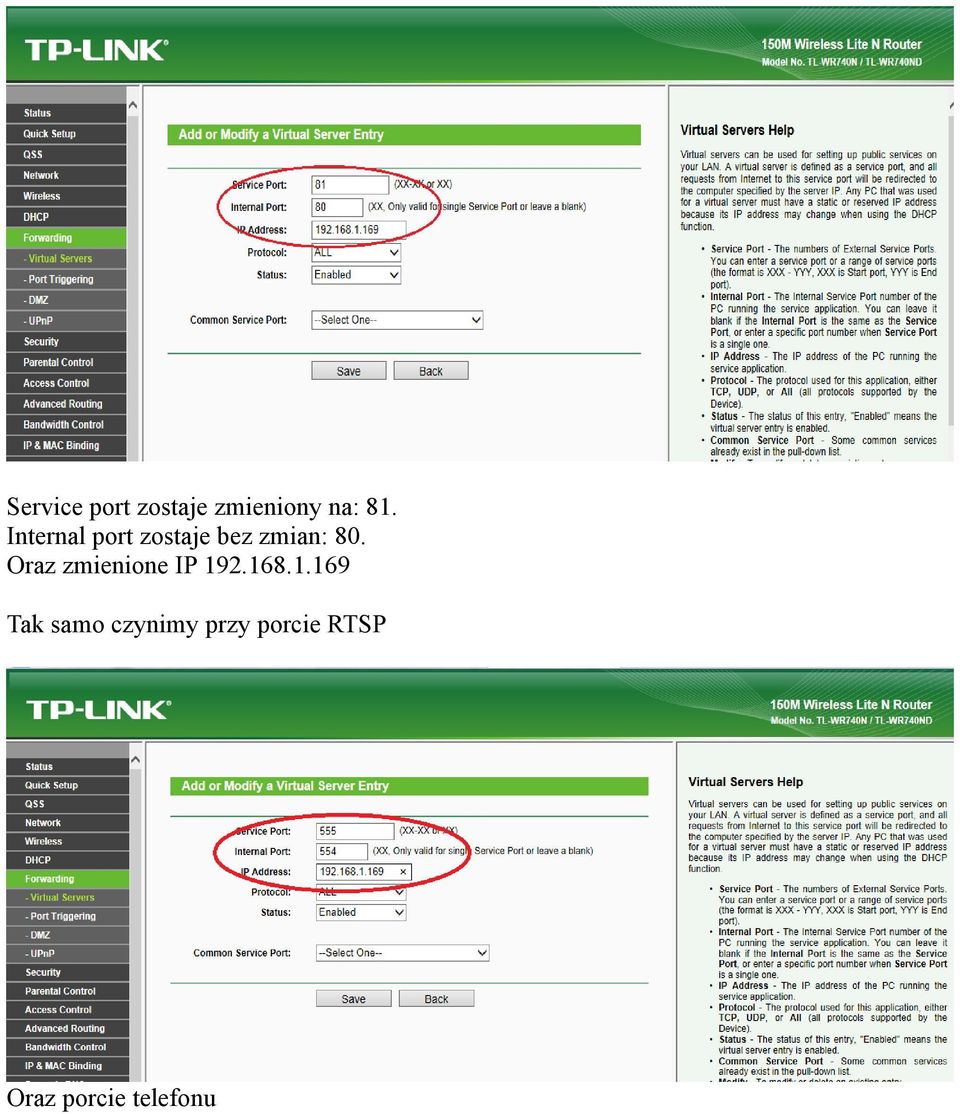

16 Service port zostaje zmieniony na: 81. Internal port zostaje bez zmian: 80. Oraz zmienione IP Tak samo czynimy przy porcie RTSP Oraz porcie telefonu

17 W tym momencie została dodana druga kamera, także do podglądu przez komputer oraz telefon do użytku zewnętrznego. Chcąc dodać rejestrator (NVR-16STM) należy postąpic tak samo jak z kamerami, trzeba znać adres IP oraz port storny i nośników. W tym celu wchodzimy w menu, ustawienia zaawansowane, sieć (obrazek pierwszy) nasz adres to Przechodzimy do zakładki port:

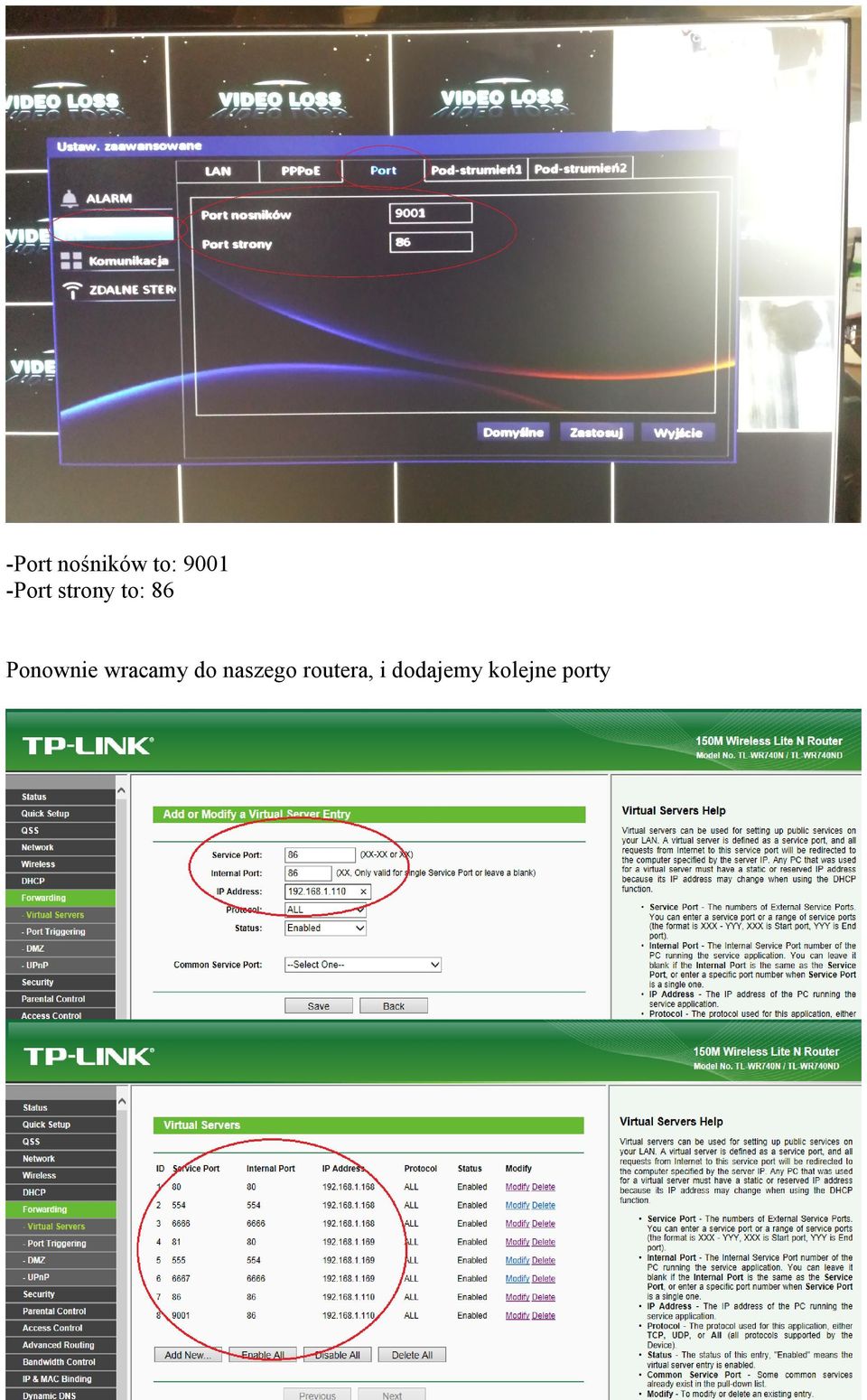

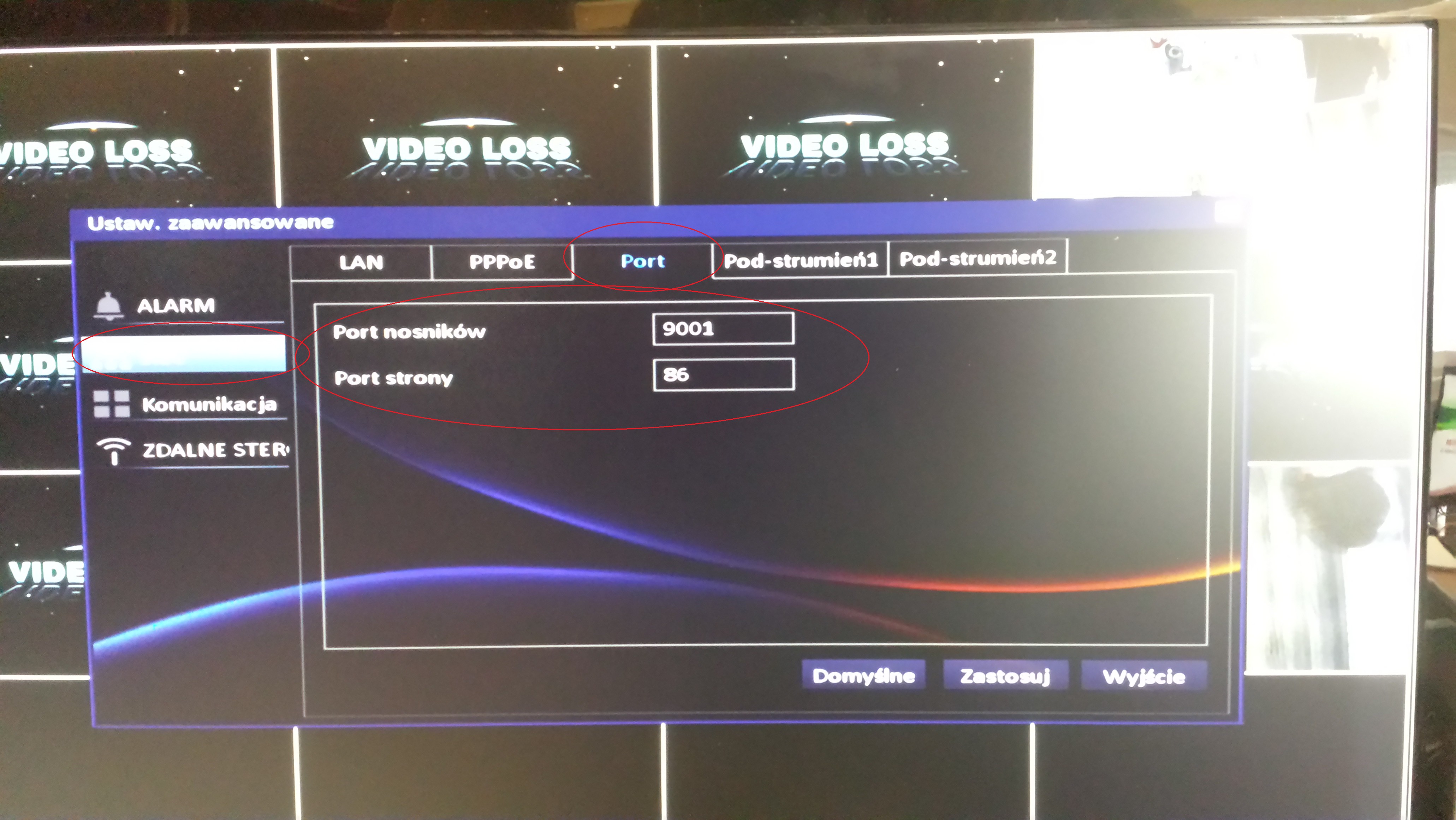

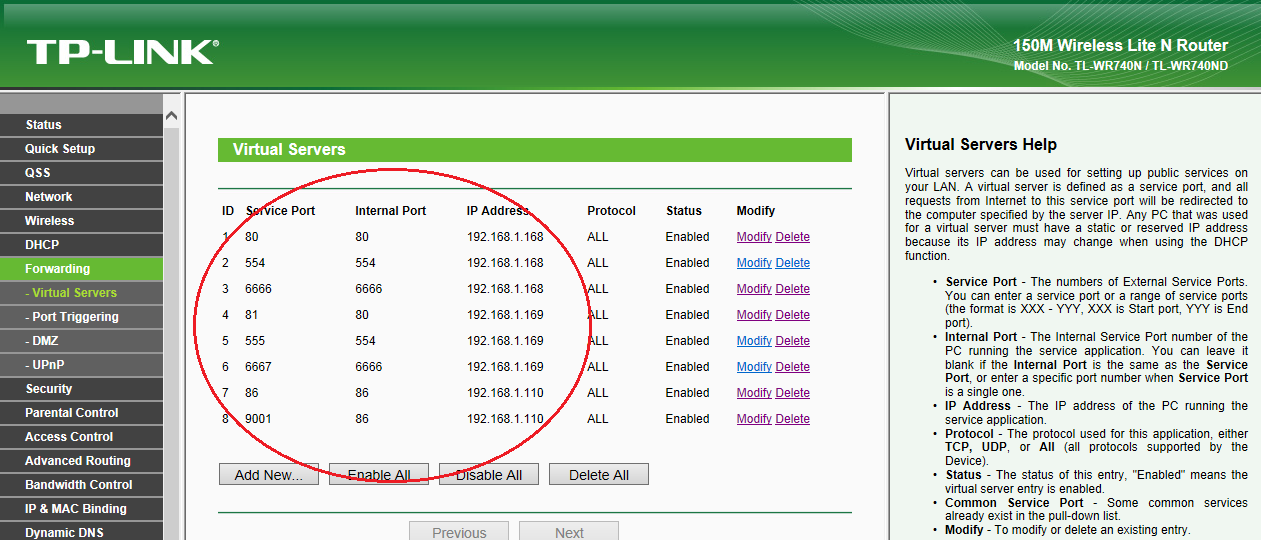

18 -Port nośników to: Port strony to: 86 Ponownie wracamy do naszego routera, i dodajemy kolejne porty

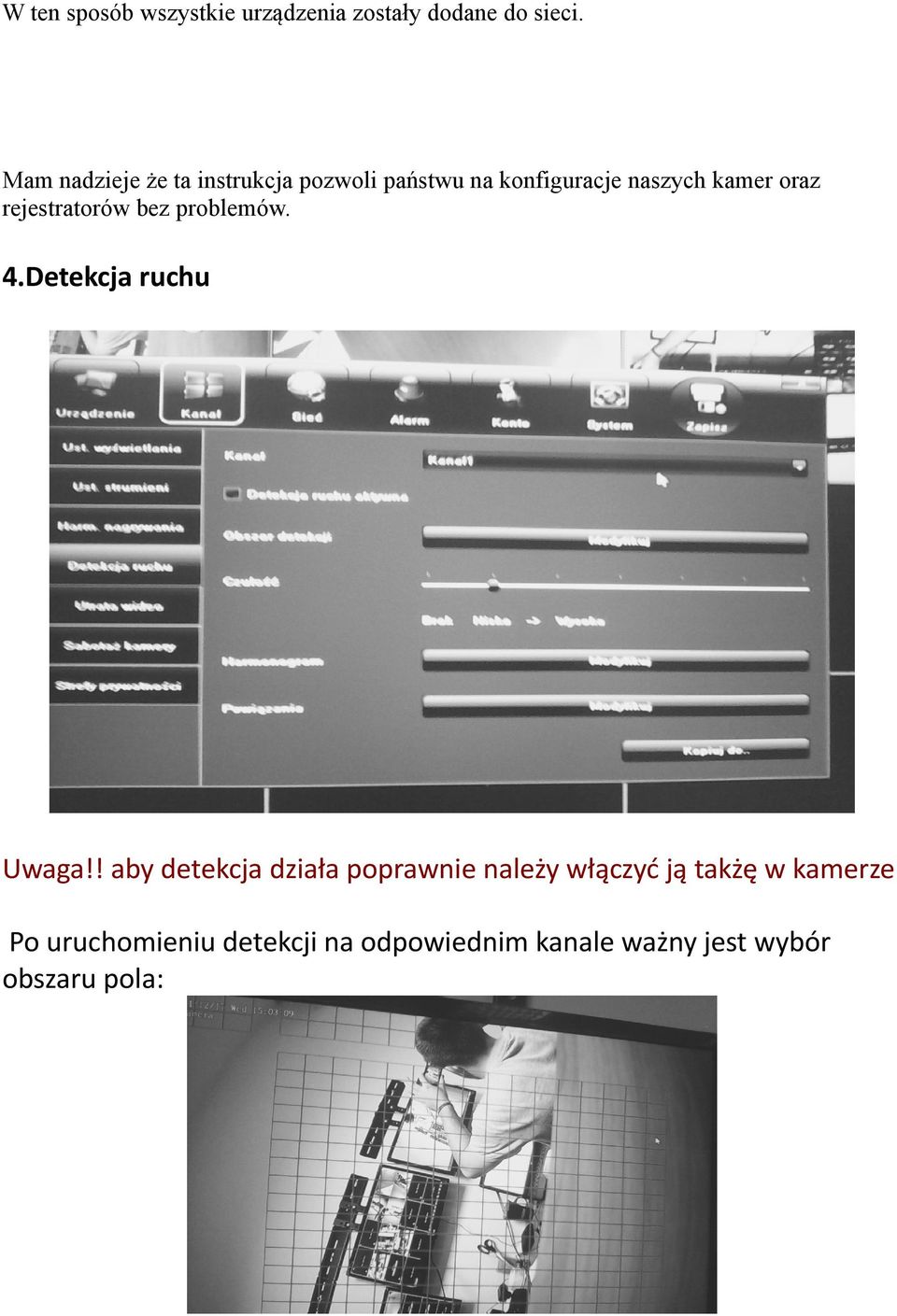

19 W ten sposób wszystkie urządzenia zostały dodane do sieci. Mam nadzieje że ta instrukcja pozwoli państwu na konfiguracje naszych kamer oraz rejestratorów bez problemów. 4.Detekcja ruchu Uwaga!! aby detekcja działa poprawnie należy włączyć ją takżę w kamerze Po uruchomieniu detekcji na odpowiednim kanale ważny jest wybór obszaru pola:

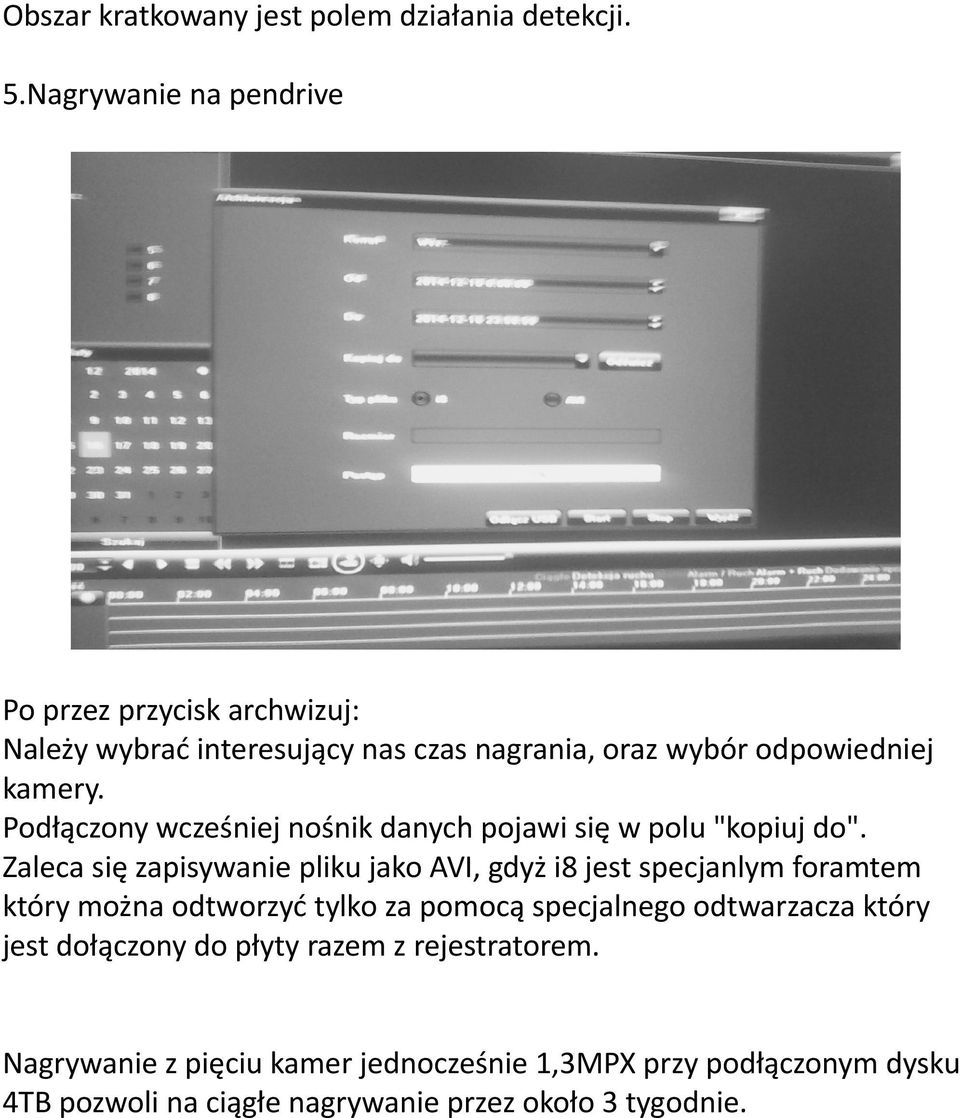

20 Obszar kratkowany jest polem działania detekcji. 5.Nagrywanie na pendrive Po przez przycisk archwizuj: Należy wybrać interesujący nas czas nagrania, oraz wybór odpowiedniej kamery. Podłączony wcześniej nośnik danych pojawi się w polu "kopiuj do". Zaleca się zapisywanie pliku jako AVI, gdyż i8 jest specjanlym foramtem który można odtworzyć tylko za pomocą specjalnego odtwarzacza który jest dołączony do płyty razem z rejestratorem. Nagrywanie z pięciu kamer jednocześnie 1,3MPX przy podłączonym dysku 4TB pozwoli na ciągłe nagrywanie przez około 3 tygodnie.
