WYTYCZNE SYSTEMU SUCHEJ ZABUDOWY SINIAT

Transkrypt

1 WYTYCZNE SYSTEMU SUCHEJ ZABUDOWY SINIAT Ściany działowe NIDA typu A lipiec

2 SPIS TREŚCI 1. ZAKRES STOSOWANIA MATERIAŁY Płyty Płyta NIDA Zwykła Płyta NIDA Expert Płyta NIDA Ogień Typ F Płyta NIDA Ogień Plus Płyta NIDA Woda Płyta NIDA Woda Ogień Plus Płyta NIDA Gięta Płyta NIDA Hydro Płyta NIDA Cicha Płyta NIDA Twarda Profile Profil NIDA U Profil NIDA C Profil ościeżnicowy NIDA UA Profil ościeżnicowy UAR ryflowany Profil NIDA U Wysoki

3 Profil przyścienny NIDA UD Profil gięty ścienny NIDA U Masy i gipsy szpachlowe Gips szpachlowy NIDA Start Gips Szpachlowy NIDA Finisz Gips szpachlowy NIDA Planfix Fresh Gotowa masa szpachlowa NIDA Hydromix Akcesoria Blachowkręty i wkręty NIDA Kołki rozporowe NIDA Dyble stalowe NIDA Taśmy do spoinowania NIDA Taśma akustyczna NIDA Narożniki i listwy wykończeniowe Akcesoria montażowe NIDA SYSTEMY ŚCIAN SINIAT Oznaczenia systemów ZESTAWIENIE PARAMETRÓW NAJCZĘSCIEJ STOSOWANYCH TYPÓW ŚCIAN WARUNKI KLIMATYCZNE MONTAŻU WYTYCZNE WYKONANIA Zasady ogólne

4 5.2. Składowanie i transport Konstrukcja Montaż profili obwodowych NIDA U do podłoża Montaż profili NIDA C do podłoża Zasady kształtowania otworów drzwiowych i okiennych Opłytowanie Wełna mineralna Szpachlowanie (standardy szpachlowania) DOPUSZCZALNE OBCIĄŻENIA ŚCIAN DZIAŁOWYCH KRZYWOLINIOWE ŚCIANY DZIAŁOWE DETALE Połączenie z podłożem Połączenie ze stropem lub sufitem Dylatacje Połączenia typu T Połączenia z sufitem podwieszonym Połączenie z fasadą Połączenia przesuwne z konstrukcją masywną WARUNKI TECHNICZNE UŻYTKOWANIA ŚCIAN

5 Opis techniczny 4

6 Opis techniczny 1. ZAKRES STOSOWANIA Instrukcja przeznaczona jest do stosowania przy projektowaniu oraz montażu ścian działowych typu A technologii NIDA. Zawiera podstawowe, ogólne zasady wykonania, odbioru oraz użytkowania przegród w tym systemie, których stosowanie zapewnia uzyskanie zakładanych parametrów oraz bezpieczne użytkowanie. Jednocześnie, w szczególnych przypadkach dopuszczalne jest stosowanie innych rozwiązań nieobjętych niniejszym opracowaniem. W takich przypadkach zalecany jest kontakt z Doradcą Technicznym. UWAGA: W ścianach z odpornością ogniową nadrzędnym dokumentem jest klasyfikacja ogniowa. 2. MATERIAŁY 2.1. Płyty Płyta NIDA Zwykła Płyta NIDA Expert Płyta NIDA Zwykła to standardowa płyta gipsowo-kartonowa stosowana do budowy ścian działowych, obudów ściennych i sufitowych na konstrukcji nośnej oraz jako suchy tynk. Charakteryzuje się bardzo łatwą obróbką i montażem. Dopuszczona do stosowania w pomieszczeniach o względnej wilgotności powietrza 70%. Płyta NIDA Expert charakteryzuje się wyższą gęstością powierzchniową od płyty NIDA Zwykła. Może być stosowana w przypadku wykonania ścian działowych, obudów ściennych i sufitowych na konstrukcji nośnej oraz jako suchy tynk. Dopuszczona do stosowania w pomieszczeniach o względnej wilgotności powietrza 70% Płyta NIDA Ogień Typ F Płyta NIDA Ogień typ F przeznaczona jest do stosowania w pomieszczeniach, gdzie stawiane są wymagania ochrony przeciwpożarowej. Dopuszczona do stosowania w pomieszczeniach o względnej wilgotności powietrza 70% Płyta NIDA Ogień Plus Płyta NIDA Ogień Plus to specjalna płyta przeznaczona do stosowania w pomieszczeniach gdzie stawiane są wymagania ochrony przeciwpożarowej. Dzięki wyższej gęstości objętościowej, płyta charakteryzuje się zwiększoną odpornością na działanie ognia oraz izolacyjnością akustyczną. Dopuszczona do stosowania w pomieszczeniach o względnej wilgotności powietrza 70%. 5

7 Opis techniczny Płyta NIDA Woda Płyta NIDA Woda charakteryzuje się zmniejszonym wchłanianiem wody - nasiąkliwość mniejsza niż 10%. Płyta przeznaczona jest stosowania w pomieszczeniach o okresowo (do 10 godzin) podwyższonej wilgotności względnej powietrza do 85%, np.: łazienki, kuchnie, itp Płyta NIDA Woda Ogień Plus Płyta NIDA Woda Ogień Plus to specjalna płyta gipsowokartonowa przeznaczona do stosowania w pomieszczeniach o względnej wilgotności powietrza do 85%, gdzie stawiane są wymagania ochrony przeciwpożarowej Płyta NIDA Gięta Płyta NIDA Gięta jest przeznaczona do budowy sufitów i ścian łukowych. Charakteryzuje się bardzo dużą elastycznością oraz łatwością tworzenia dowolnej stylizacji wnętrza (konstrukcji krzywoliniowych). Minimalny promień gięcia to 300 mm Płyta NIDA Hydro Płyta NIDA Cicha Płyta NIDA Hydro charakteryzuje się zwiększonymi parametrami mechanicznymi, wysoką odpornością na działanie wody (nasiąkliwość poniżej 3%) oraz zabezpieczeniem przed powstawaniem pleśni przy jednoczesnym zachowaniu właściwości i zalet standardowej płyty gipsowo-kartonowej (łatwość cięcia, montażu i transportu). Płyty stosuje się w pomieszczeniach długookresowo mokrych i wilgotnych, takich jak np. baseny, sauny. Płyta może być wykorzystana, jako podkład pod glazurę w kuchni i łazience lub jako okładzinę ścian i sufitów w pomieszczeniach wilgotnych, takich jak: pomieszczenia sanitarne, restauracje, garaże czy piwnice. Płyta NIDA Cicha przeznaczona jest do stosowania w pomieszczeniach o zwiększonych wymogach izolacyjności akustycznej. Charakteryzuje się wysoką twardością powierzchni i odpornością na obciążenia niszczące wzdłużne i poprzeczne. Dodatkowo łączy w sobie cechy płyt ogniochronnych i wodoodpornych. Innowacyjny skład rdzenia gipsowego pozwala osiągnąć wysokie parametry izolacyjności akustycznej. 6

8 Opis techniczny Płyta NIDA Twarda 2.2. Profile Profil NIDA U Płyta NIDA Twarda jest płytą gipsowo-wiórową z włóknami, która charakteryzuje się zwiększoną odpornością na uderzenia, odpornością na działanie wilgoci oraz zwiększoną odpornością na działanie ognia. Rdzeń gipsowy płyty został wzbogacony środkami zmniejszającymi wchłanianie wody oraz włóknami szklanymi, dzięki czemu spełnia wymogi zwiększonej odporności na działanie ognia. Przeznaczona jest do zabezpieczania pomieszczeń z wymaganiami zwiększonej odporności na uderzenia, działanie ognia oraz okresowe działanie wilgoci. Profil NIDA U to profil obwodowy o szerokości nominalnej 50, 75 lub 100mm wykonany z blachy stalowej ocynkowanej o grubości 0,55mm. Profile U zapobiegają poprzecznym przemieszczeniom profili C oraz gwarantują prostoliniowe ułożenie konstrukcji ściany Profil NIDA C Profil NIDA C jest podstawowym elementem konstrukcji nośnej ścian działowych, okładzin, szachtów lub sufitów samonośnych. Produkowany jest w szerokościach 50, 75 lub 100mm z blachy stalowej ocynkowanej o grubości 0,55mm. Profil posiada specjalne otwory, które pozwalają na przeprowadzenie instalacji elektrycznej we wnętrzu ściany Profil ościeżnicowy NIDA UA Profil ościeżnicowy NIDA UA wykonany jest z blachy stalowej ocynkowanej o grubości 2,0mm charakteryzujący się wysoką wytrzymałością mechaniczną. Stosowany jest głownie, jako wzmocnienie ościeżnic w ścianach działowych w celu poprawnego osadzenia drzwi. Produkowany jest w standardowych szerokościach 50, 75, 100mm Profil ościeżnicowy UAR ryflowany Profil ościeżnicowy UAR produkowany jest w grubości nominalnej 1,75mm zapewniający niezwykle wysoką wytrzymałość poprzez zastosowanie głębokiego ryflowania. Stosowany głównie przy wzmacnianiu ościeżnic. 7

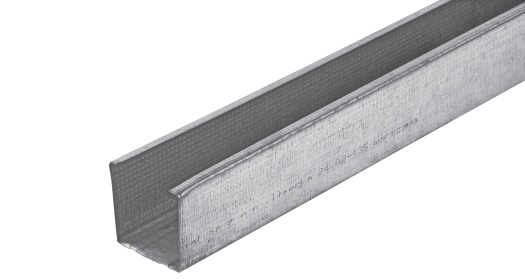

9 Opis techniczny Profil NIDA U Wysoki Profil NIDA U Wysoki to profil obwodowy o grubości 1,0mm produkowany w standardowych szerokościach 50, 75, 100mm. Profile U, zapobiegając poprzecznym przemieszczeniom profili C, gwarantują prostoliniowe ułożenie konstrukcji ściany. Zwiększona wysokość oraz grubość stali profili skutkuje większą wytrzymałością profili, tworząc doskonałe parametry statyczne, szczególnie przy montażu ścian wysokich. Profile te wykorzystywane są również w przypadku połączeń przesuwnych ścian z uginającym się stropem żelbetowym lub blachą trapezową Profil przyścienny NIDA UD Profil gięty ścienny NIDA U Profil przyścienny NIDA UD 19 jest stosowany głównie w połączeniach ściany działowej z fasadą budynku, kiedy w biegu ściany występuje przewężenie, uniemożliwiające zbudowanie ściany na standardowym profilu NIDA C, np. przy połączeniach ściany ze słupkami fasady budynku. Produkowany jest w szerokości 19mm z blachy stalowej ocynkowanej o grubości 0,55mm. Profil gięty ścienny NIDA U to profil obwodowy stosowany w krzywoliniowych ścianach działowych. Posiada specjalne nacięcia, które umożliwiają kształtowanie promienia łuku. Podobnie jak inne profile standardowe wykonany jest z blachy stalowej ocynkowanej o grubości 0,55mm w szerokościach 50, 75, 100mm. UWAGA: W przypadku występowania środowiska agresywnego, długookresowo wilgotnego lub mokrego, zaleca się stosowanie profili NIDA HYDRO w kategorii korozyjności C3 lub C Masy i gipsy szpachlowe Gips szpachlowy NIDA Start Gips szpachlowy NIDA Start przeznaczony jest do wstępnego, ręcznego spoinowania połączeń płyt g-k z taśmą zbrojącą, a także do montażu narożników oraz uzupełniania ubytków. Charakteryzuje się bardzo dobrą przyczepnością do podłoży, znacznie przekraczającą wymogi normowe. Po zmieszaniu z wodą tworzy plastyczną masę, łatwą w stosowaniu Gips Szpachlowy NIDA Finisz Gips szpachlowy NIDA Finisz wykorzystywany jest do ostatecznego wykańczania połączeń płyt g-k, a także do wykonywania gładzi na podłożach mineralnych ścian i sufitów, zarówno ręcznie, jak i mechanicznie. Charakteryzuje się bardzo dobrą przyczepnością do podłoży, znacznie przekraczającą wymogi normowe. Jest łatwy w nakładaniu, jak i szlifowaniu powierzchni. 8

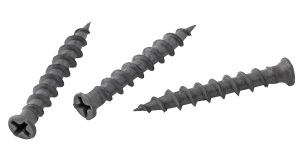

10 Opis techniczny Gips szpachlowy NIDA Planfix Fresh Gips szpachlowy NIDA Planfix Fresh wykonany jest na bazie gipsu syntetycznego z domieszką specjalistycznych wypełniaczy i przeznaczony jest do wstępnego, ręcznego spoinowania połączeń płyt g-k bez użycia taśmy zbrojącej, a także do wstępnego szpachlowania połączeń, montażu narożników oraz uzupełnienia ubytków. Charakteryzuje się ekstremalną przyczepnością do podłoży, znacznie przekraczającą wymogi normowe. Po zmieszaniu z wodą tworzy plastyczną masę, łatwą w stosowaniu Gotowa masa szpachlowa NIDA Hydromix Gotowa masa szpachlowa NIDA Hydromix to produkt przeznaczony do ręcznego spoinowania połączeń płyt gipsowych NIDA Hydro oraz płyt gipsowo-wiórowych z włóknami NIDA Twarda z użyciem taśmy zbrojącej oraz do ręcznego całopowierzchniowego wykonywania gładzi na podłożach mineralnych ścian i sufitów. Produkt zalecany do stosowania w środowiskach wilgotnych i długookresowo wilgotnych (odporność na wilgoć, mróz, pleśń) oraz w środowiskach suchych z wymogami odporności na uderzenia (bardzo wysoka twardość powierzchniowa) Akcesoria Blachowkręty i wkręty NIDA Blachowkręty NIDA służą do mocowania płyt gipsowokartonowych NIDA do profili stanowiących szkielet ściany działowej. Blachowkręty spełniają wymagania ochrony p. poż. Dostępne długości blachowkrętów NIDA to: 25, 35, 45, 55, 70mm. Wkręty do blachy 2mm NIDA to samowiercące wkręty stosowane do połączenia płyt gipsowo-kartonowych z profilami wykonanymi z blachy o grubości 2mm np. profile ościeżnicowe NIDA UA. Dodatkowo wkręty do blachy 2 mm NIDA 3,5 9,5/11 mm stosowane są do połączeń profili z innymi profilami. Wkręty do blachy 2mm dostępne są w długościach 11, 25 i 35mm. Blachowkręty NIDA Hydro C4 służą do mocowania płyt gipsowokartonowych do stalowej konstrukcji z profili NIDA w pomieszczeniach mokrych i długookresowo wilgotnych oraz przy wysokim zanieczyszczeniu np. z procesów produkcyjnych. Pozwalają na montaż opłytowania o łącznej grubości do 30 mm. Standardowe długości blachowkrętów to 25 i 41mm. Blachowkręty NIDA Twarda wykorzystywane są do mocowania płyt gipsowo-kartonowych NIDA Twarda lub NIDA Cicha do stalowej konstrukcji z profili NIDA. Pod łbem wkrętu znajduje się gwint o odwrotnym splocie zapewniający ścisłe przyleganie wkrętu do powierzchni płyty. Wkręty płyta-płyta NIDA umożliwiają bezpośrednie łączenie płyt gipsowo-kartonowych między sobą bez konieczności kotwienia do profilu stalowego. 9

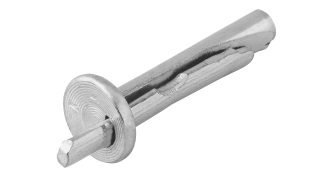

11 Opis techniczny Kołki rozporowe NIDA Kołki rozporowe NIDA służą do mocowania profili obwodowych NIDA U oraz profili NIDA C do żelbetowych elementów konstrukcyjnych. Standardowe średnice to 6 i 8mm o długościach 40, 60, 80mm Dyble stalowe NIDA Dybel stalowy NIDA jest kotwą rozporową spełniającą wymagania p.poż. Służy do montażu profili U w przypadku ścian działowych z wymaganiami p. poż Taśmy do spoinowania NIDA Taśma papierowa NIDA perforowana przeznaczona jest do zbrojenia spoin na styku dwóch płyt gipsowo-kartonowych. Zastosowanie taśmy papierowej NIDA wraz z systemowymi gipsami szpachlowymi gwarantuje najwyższą wytrzymałość wykonywanej spoiny. Taśma z włókna szklanego NIDA wykorzystywana jest do zbrojenia spoin na styku płyt gipsowo-kartonowych. Dzięki zastosowaniu niepalnego włókna szklanego może być stosowana w systemach z odpornością ogniową. Taśma narożnikowa NIDA z wkładką metalową stosowana jest do zabezpieczania wewnętrznych i zewnętrznych naroży z płyt gipsowo-kartonowych o dowolnym kącie rozwartym. Taśma zbudowana jest z podłoża papierowego, do którego przyklejone są dwa płaskowniki aluminiowe w odstępie umożliwiającym dowolne kształtowanie wzdłużne taśmy. Spełnia wymagania ochrony przeciwpożarowej Taśma akustyczna NIDA Taśma akustyczna NIDA służy do uszczelnienia oraz izolacji akustycznej połączeń profili obwodowych oraz profili słupkowych z elementami konstrukcji budynku. Jej zastosowanie zapewnia spełnienie wysokich wymagań w zakresie izolacyjności akustycznej. Standardowe szerokości taśmy to 50, 70, 95mm. Taśma akustyczna może być również przycięta do dowolnego wymiaru Narożniki i listwy wykończeniowe Narożnik aluminiowy perforowany stosowany jest do zabezpieczenia naroży z płyt gipsowo-kartonowych i elementów murowych w celu zabezpieczenia przed uszkodzeniami mechanicznymi. 10

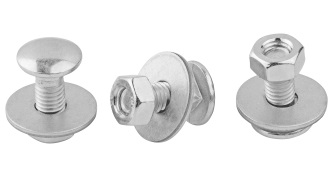

12 Opis techniczny Półnarożnik aluminiowy perforowany wykorzystywany jest do zabezpieczania krawędzi płyt gipsowo-kartonowych przed uszkodzeniami mechanicznymi. Zastosowanie półnarożnika aluminiowego umożliwia uzyskanie estetycznego wykończenia krawędzi płyt gipsowo-kartonowych w przypadku wykonywania np. dylatacji w ścianach działowych lub połączeń teleskopowych pomiędzy ścianą a uginającym się stropem. Narożnik perforowany PCV do łuków wykorzystywany jest do zabezpieczania naroży z płyt gipsowo-kartonowych w ścianach łukowych. Listwa PCV typ J służy do zabezpieczania krawędzi płyt g-k. Listwę tą nakłada się na krawędź płyty bez konieczności jej przyklejania lub dodatkowego gipsowania Akcesoria montażowe NIDA Kątownik NIDA do profili ościeżnicowych jest elementem łączącym profile ościeżnicowe NIDA UA z podłożem. Połączenie pomiędzy podłożem a kątownikiem wykonywane jest za pomocą kołków rozporowych NIDA, natomiast profil ościeżnicowy UA połączony jest z kątownikiem za pomocą minimum dwóch śrub NIDA M8. Śruba NIDA M8 wraz z podkładką i nakrętką służą do łączenia profili ościeżnicowych NIDA UA oraz kątowników do profili ościeżnicowych. UWAGA: W przypadku występowania środowiska agresywnego, długookresowo wilgotnego lub mokrego, zaleca się stosowanie akcesoriów NIDA HYDRO w kategorii korozyjności C3 lub C

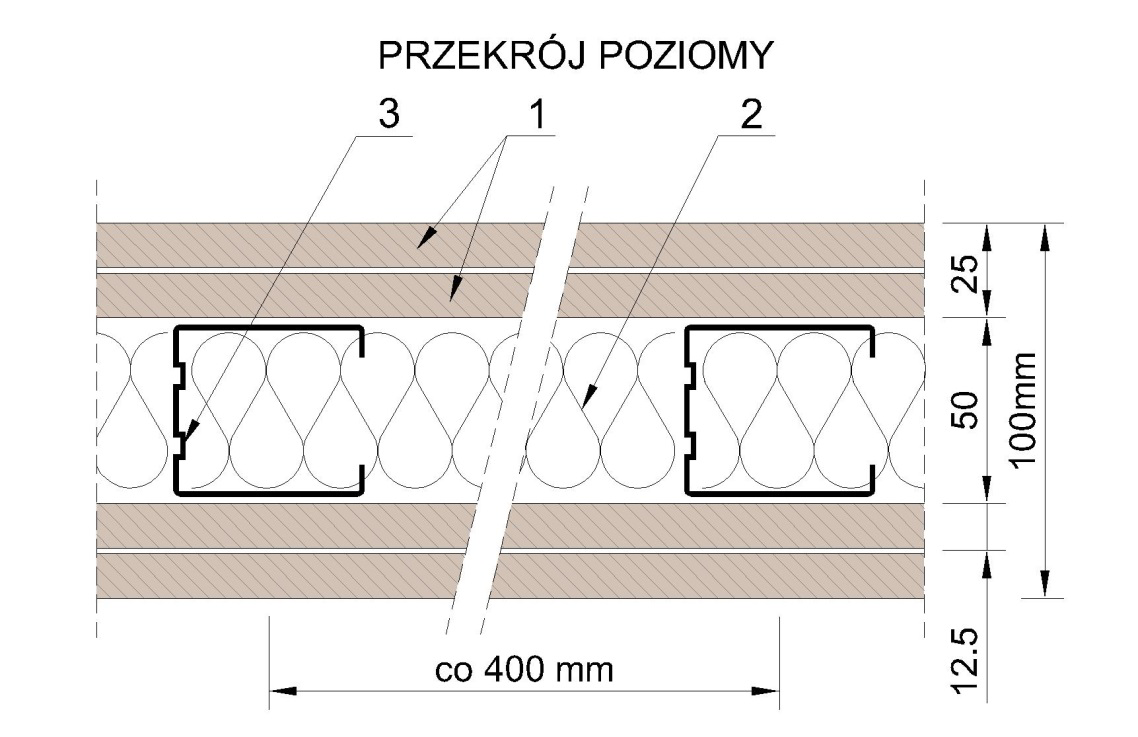

13 Opis techniczny 3. SYSTEMY ŚCIAN SINIAT 3.1. Oznaczenia systemów Nazwy systemów ścian działowych SINIAT powstają w następujący sposób: NIDA ŚCIANA 100 A NAZWA SYSTEMU CAŁKOWITA GRUBOŚĆ TYP KONSTRUKCJI GRUBOŚĆ KONSTRUKCJI ROZSTAW KONSTRUKCJI PRZYKŁADY NIDA ŚCIANA 150 AA* (domyślnie) NIDA ŚCIANA 105 A * oznaczenie AA oznacza konstrukcje zdwojoną, czyli podwójne słupki z profili NIDA C skręcone ze sobą środnikami Wyjaśnienia: NIDA ŚCIANA 100A oznacza ścianę o grubości 100mm na pojedynczej konstrukcji typu A na profilach C50 w rozstawie co 400 mm; Rys. 1 Rysunek ściany NIDA 100A (Opis: 1- Płyta gipsowo-kartonowa NIDA 2x12,5mm, 2- Wypełnienie wełną mineralną, 3- Profil NIDA C50 w rozstawie co 400mm) 12

14 Opis techniczny NIDA ŚCIANA 150AA100 - oznacza ścianę o grubości 150mm na konstrukcji zdwojonej AA (słupki C100 skręcone środnikami) w rozstawie co 600 mm; (uwaga: brak zaznaczonego rozstawu w symbolu ściany oznacza rozstaw domyślny słupków co 600 mm) Rys. 2 Rysunek ściany NIDA 150AA100 (Opis: 1- Płyta gipsowo-kartonowa NIDA 2x12,5mm, 2- Wypełnienie wełną mineralną, 3-2x profil NIDA C100 w rozstawie co 600mm) NIDA ŚCIANA 105A oznacza ścianę o grubości 105mm na konstrukcji pojedynczej C75 w rozstawie co 300 mm. Rys. 3 Rysunek ściany NIDA 105A (Opis: 1- Płyta gipsowo-kartonowa NIDA 1x15mm, 2- Wypełnienie wełną mineralną, 3- Profil NIDA C75 w rozstawie co 300mm) 13

15 Opis techniczny 3.2. ZESTAWIENIE PARAMETRÓW NAJCZĘSCIEJ STOSOWANYCH TYPÓW ŚCIAN Poniższa tabela zawiera parametry techniczne najczęściej stosowanych typów ścian. Kompletne zestawienie systemów ściennych można znaleźć w katalogu pt. Systemy suchej Zabudowy NIDA. Katalog rozwiązań : Nazwa systemu: NIDA Ściana Konstrukcja nośna Opłytowanie NIDA Expert Max. rozstaw profili głównych Max. wysokość zabudowy 1) Izolacyjność akustyczna R W R a1 R a2 [mm] [mm] [db] [db] [db] Klasa odporności ogniowej 2) 75A50 C50/U50 1x12,5mm EI 15 75A C50/U50 1x12,5mm EI 15 75A C50/U50 1x12,5mm EI A75 C75/U75 1x12,5mm EI A C75/U75 1x12,5mm EI A C75/U75 1x12,5mm EI A100 C100/U100 1x12,5mm EI15 125A C100/U100 1x12,5mm EI A C100/U100 1x12,5mm EI A50 C50/U50 2x12,5mm EI A C50/U50 2x12,5mm EI A C50/U50 2x12,5mm EI A75 C75/U75 2x12,5mm EI A C75/U75 2x12,5mm EI A C75/U75 2x12,5mm EI A100 C100/U100 2x12,5mm EI A C100/U100 2x12,5mm A C100/U100 2x12,5mm AA AA xC100/ U100 2xC100/ U100 2x12,5mm x12,5mm ) Maksymalna wysokość wg opinii technicznej ITB 1060/11/R12NK; ITB 1060/14/R64NP, ITB NP-677/A/03/BW/GW. 2) Klasyfikacja ogniowa ITB 1060/14/R64NP, ITB NP-677/A/03/BW/GW, Tab. 1 Zestawienie parametrów technicznych najczęściej stosowanych typów ścian z zastosowaniem płyt NIDA Expert 14

16 Opis techniczny Nazwa systemu: NIDA Ściana Konstrukcja nośna Opłytowanie NIDA Ogień Plus Max. rozstaw profili głównych Max. wysokość zabudowy 1) Izolacyjność akustyczna R W R a1 R a2 [mm] [mm] [db] [db] [db] Klasa odporności ogniowej 2 ) 75A50 C50/U50 1x12,5mm EI 60 75A C50/U50 1x12,5mm EI 60 75A C50/U50 1x12,5mm EI A75 C75/U75 1x12,5mm EI A C75/U75 1x12,5mm EI A C75/U75 1x12,5mm EI A100 C100/U100 1x12,5mm EI A C100/U100 1x12,5mm EI A50 C50/U50 2x12,5mm EI A C50/U50 2x12,5mm EI A C50/U50 2x12,5mm EI A75 C75/U75 2x12,5mm EI A C75/U75 2x12,5mm EI A100 C100/U100 2x12,5mm EI 120 SW C100/U100 2x12,5mm EI 60 SW C100/U100 3x15,0mm EI 120 SW150SW150-2xC100/ 400 U100 2x12,5mm EI 60 SW190SW190-2xC100/ 400 U100 3x15,0m EI 120 1) Maksymalna wysokość wg opinii technicznej ITB 1060/11/R12NK; ITB 1060/14/R64NP, ITB NP-677/A/03/BW/GW. 2) Klasyfikacja ogniowa ITB 1060/14/R64NP, ITB NP-677/A/03/BW/GW. Tab. 2 Zestawienie parametrów technicznych najczęściej stosowanych typów ścian z zastosowaniem płyt NIDA Ogień Plus 15

17 Opis techniczny 4. WARUNKI KLIMATYCZNE MONTAŻU Podczas montażu ścian działowych w systemie suchej zabudowy NIDA należy kierować się poniższymi zasadami: Warunki klimatyczne panujące w pomieszczeniu podczas obróbki płyt gipsowokartonowych powinny mieścić się w przedziale 40-70% wilgotności względnej powietrza, przy temperaturze od + 5 C do +30 C; Szpachlowanie należy przeprowadzać w temperaturze od +5 C (zalecane +10 C) do +25 C w stabilnych warunkach wilgotności i temperatury. Dodatkowo temperatura otoczenia nie może spaść poniżej 0 C podczas kolejnych 48h od momentu szpachlowania; Szczególnie istotne znaczenie ma utrzymanie stabilnych parametrów, zwłaszcza w trakcie szpachlowania oraz w okresie 2-4 tygodni po zakończeniu prac. Gwałtowne zmiany wilgotności i temperatury w tym czasie (związane np. z osuszaniem budynku, spadkiem temperatury nocą w okresie zimowym w nieogrzewanych budynkach, nagłym włączeniem ogrzewania itp.) zwykle powodują powstawanie pęknięć na łączeniach płyt, które mogą ujawnić się w późniejszym okresie (do kilku miesięcy po włączeniu ogrzewania docelowego obiektu); Zalecana maksymalna wilgotność płyt gipsowo-kartonowych (oznaczona metodą suszarkową) wynosi 0,65 %, powyżej tej wartości znacząco wzrasta ryzyko wystąpienia pęknięć w trakcie okresu użytkowania. 5. WYTYCZNE WYKONANIA 5.1. Zasady ogólne Przed rozpoczęciem prac należy przyjąć i w razie konieczności uzgodnić odpowiednie rozwiązania w zależności od szczegółowych wymagań konkretnego projektu takie jak: Rodzaj łączników (dybli lub wkrętów) mocujących profile NIDA U dostosowanych do typu podłoża; Rodzaj połączenia z sąsiednimi przegrodami; w szczególności pod stropem w zależności od strzałki ugięcia; Sposób dodatkowego mocowania wełny mineralnej (w razie konieczności); Rozmieszczenie dylatacji Składowanie i transport Płyty g-k należy przenosić boczną krawędzią pionowo lub przewozić odpowiednio przystosowanym środkiem transportu (wózek widłowy, wózek transportowy): Płyty g-k składujemy na suchym, płaskim podłożu (na paletach lub podkładkach drewnianych rozmieszczonych maksymalnie co 35 cm); Płyty, które podczas magazynowania uległy zawilgoceniu, należy przed montażem całkowicie wysuszyć. W tym celu należy rozłożyć je poziomo na płaskim podłożu z możliwością swobodnego przepływu powietrza; 16

18 Opis techniczny Zalecane jest składowanie płyt min 24h przed rozpoczęciem prac w pomieszczeniu, w którym będą montowane (lub w zbliżonych warunkach wilgotności i temperatury) Konstrukcja Montaż profili obwodowych NIDA U do podłoża Montując profile obwodowe NIDA U należy kierować się następującymi zasadami: Pomiędzy profilami U oraz skrajnymi profilami C a podłożem należy umieścić taśmę uszczelniającą (tzw. akustyczną); Profile obwodowe NIDA U należy zamocować do żelbetu za pomocą kołków rozporowych NIDA min. 6x40; Podczas zamocowania profili NIDA U do innych podłoży należy zastosować odpowiednio dobrane kołki lub łączniki posiadające odpowiednie dopuszczenie do obrotu i stosowania; W ścianach z odpornością ogniową należy zastosować wyłącznie łączniki stalowe; maksymalne rozstawy łączników profili U oraz skrajnych profili C do podłoża wynoszą max 100 cm; Skrajne profile NIDA C należy zamocować do podłoża w min 3 punktach; Pierwszy punkt mocowania należy umieścić maksymalnie 15 cm od krawędzi profili NIDA. 17

19 Opis techniczny Montaż profili NIDA C do podłoża Montując profile NIDA C należy kierować się następującymi zasadami: Profile słupkowe NIDA C należy dociąć na długość mniejszą, o co najmniej 15mm od wysokości pomieszczenia (lub więcej w zależności od strzałki ugięcia); Standardowe rozstawy profili słupkowych NIDA C to 60, 40 lub 30 cm; Profile stalowe należy ciąć nożycami do blachy, cięcie za pomocą narzędzi mechanicznych jest niedopuszczalne; Dopuszczalne jest wydłużenie profili C wykonywane według poniższego schematu; Rys. 4 Schemat wydłużania profili słupkowych NIDA C Schemat wydłużania profili NIDA C przedstawia również rysunek nr 13 znajdujący się na końcu opracowania. Profile wydłużone należy układać naprzemiennie, tzn. tak, aby uniknąć występowania miejsc łączenia na tym samym poziomie w dwóch sąsiednich profilach słupkowych; Długość zakładu lub dodatkowego profilu łączącego powinna wynosić min 50 cm dla profili C50, 75cm dla C75 oraz 100 cm dla C100; Profile zdwojone (ściany typu AA) należy wykonać poprzez skręcenie środnikami standardowych profili NIDA C za pomocą blachowkrętów tzw. pchełek w rozstawie co 500mm. Nie należy lokalizować wkrętów w osi profili tylko naprzemiennie po bokach; Rys. 5 Schemat wykonania ściany działowej na profilach zdwojonych (Opis: 1- Wkręty do blachy 2mm NIDA 3,5x9,5/11mm tzw. pchełki, 2- Profil NIDA C 2 szt.) 18

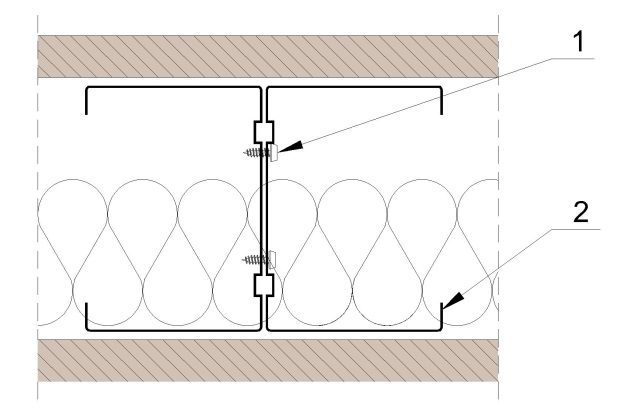

20 Opis techniczny Aby wydłużyć profile zdwojone należy je połączyć według schematu przedstawionego poniżej: Rys. 6 Schemat przedłużenia zdwojonych profili NIDA C Odpowiednio osłonięte przewody instalacji elektrycznej należy prowadzić przez fabrycznie wykonane otwory w profilach NIDA C. Możliwe jest także wykonanie dodatkowych otworów umieszczonych w osi środnika profili, których zasady wykonywania są przedstawione poniżej. Dopuszcza się wykonanie maksymalnie 2 dodatkowych otworów okrągłych w profilach w przypadku ścian z opłytowaniem pojedynczym oraz maksymalnie 3 otwory przy podwójnym opłytowaniu. Typ profili NIDA Szerokość profili NIDA s [mm] Maksymalna średnica dodatkowych otworów d max [mm] Odległość do krawędzi otworu a [mm] NIDA C ,5 NIDA C ,5 NIDA C ,5 Tab. 3 Dopuszczalna średnica dodatkowych otworów pod przewody elektryczne. 19

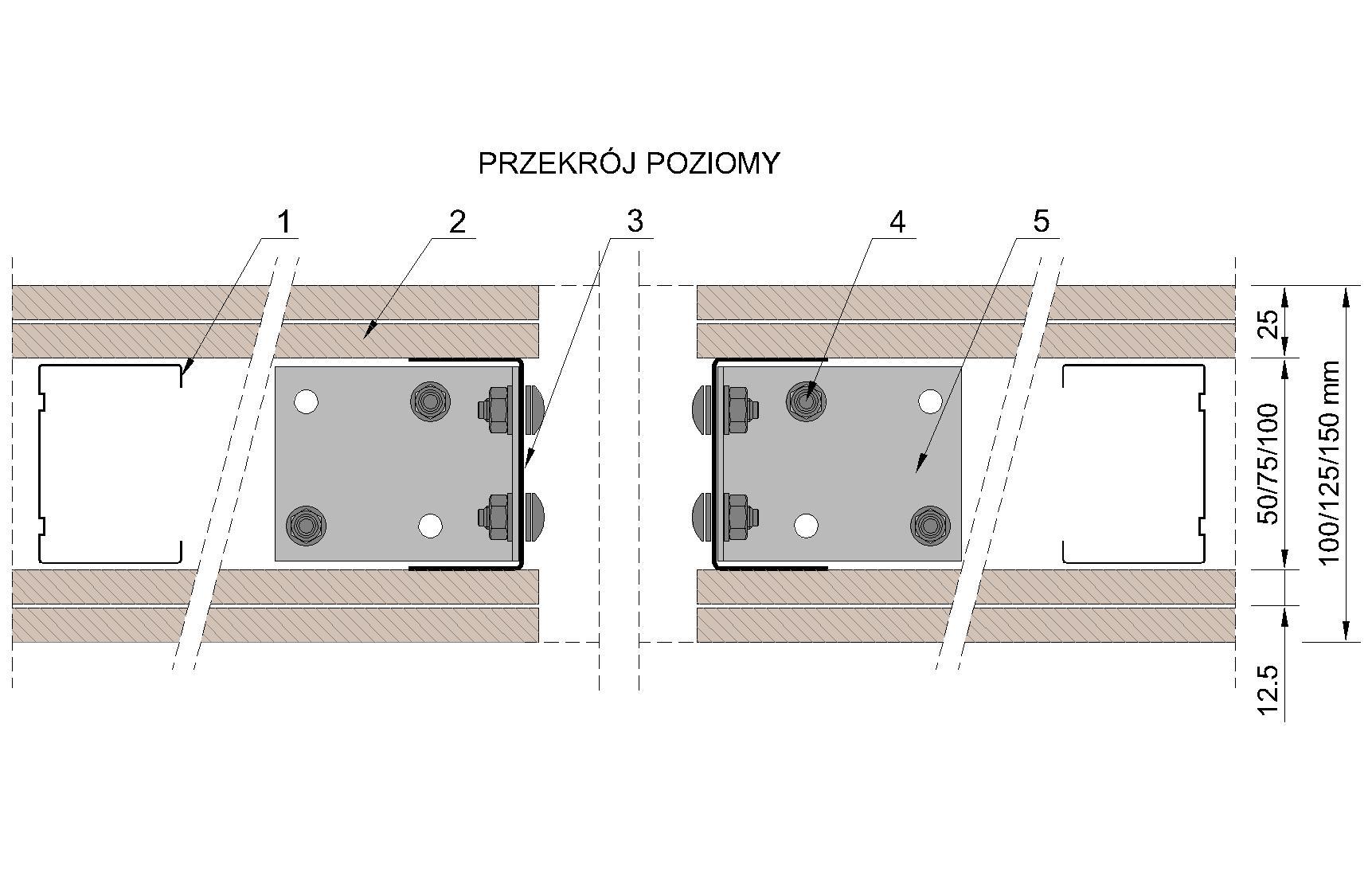

21 Opis techniczny Zasady kształtowania otworów drzwiowych i okiennych Wykonując otwory drzwiowe czy okienne w ścianach działowych należy zadbać o to, aby spełnić poniższe zasady: Otwory okienne i drzwiowe należy wzmocnić profilami ościeżnicowymi (UA lub UAR) zamocowanymi po obu stronach otworu według schematycznego rysunku przedstawionego poniżej: Rys. 7 Przekrój poziomy ściany działowej w miejscu występowania otworu drzwiowego (Opis: 1- Profil słupkowy NIDA C, 2- Płyty gipsowo-kartonowe NIDA, 3- Wzmocnienie otworu za pomocą profili ościeżnicowych NIDA UA lub UAR, 4- Śruba NIDA M8, 5- Kątownik NIDA do profili ościeżnicowych). Schemat oraz zasady wykonywania otworów drzwiowych oraz okiennych można również znaleźć w dokumentacji rysunkowej znajdującej się na końcu opracowania rysunki nr oraz rysunki nr Kątowniki NIDA należy połączyć z profilami NIDA UA/UAR za pomocą śrub NIDA M8 w ilości 1 szt. dla UA 50; 2 szt. dla UA75 lub 100 na połączenie; Profile ościeżnicowe należy zamocować do podłoża za pomocą kołków lub dybli (2 szt. na kątownik); W przypadku otworów drzwiowych o szerokości poniżej 90 cm, wysokości ściany w świetle mniejszej od 260cm i ciężarze skrzydła mniejszym niż 25 kg dopuszczalne jest wykonanie konstrukcji z zastosowaniem profili C (bez użycia profili UA/UAR); Dopuszczalny ciężar skrzydeł drzwiowych wynosi: o Przy zastosowaniu profili UA/UAR50-50 kg; o Przy zastosowaniu profili UA/UAR75-75 kg; o Przy zastosowaniu profili UA/UAR kg. Dla większych obciążeń konstrukcja otworu powinna być zaprojektowana indywidualnie. Dla otworów o szerokości powyżej 120 cm nadproże należy wykonać z profili UA/UAR; 20

22 Opis techniczny Profile ościeżnicowe mogą być przedłużane wg poniższego schematu: Rys. 8 Schemat przedłużenia profili ościeżnicowych NIDA UA lub UAR UWAGA: Dla ścian z odpornością ogniową należy uwzględnić dane producenta drzwi lub okien. W szczególnych przypadkach ich wymagania mogą różnić się od standardowych wytycznych systemu SINIAT. 21

23 Opis techniczny 5.4. Opłytowanie Podczas układania, mocowania i obróbki płyt gipsowo-kartonowych NIDA należy kierować się następującymi zasadami: Płyty gipsowo-kartonowe mogą być zamontowane w układzie pionowym (zalecane) lub poziomym; Połączenia poziome w obrębie sąsiednich pasm każdej z warstw poszycia powinny być przesunięte o min 40 cm; Połączenia pionowe w obrębie sąsiadujących warstw poszycia powinny być przesunięte o szerokość modułu konstrukcji (zwykle co 60 cm); W okładzinach wielowarstwowych warstwy symetryczne po obu stronach ściany powinny być przesunięte według zasad jw.; Minimalna dopuszczalna wysokość pojedynczego odcinka płyt wynosi 40 cm; Spoiny warstw zewnętrznych płyt należy sfazować pod kątem 45-60, na min 2/3 grubości płyty; Maksymalna dopuszczalna szczelina pomiędzy sąsiednimi płytami wynosi 3 mm; Płyty należy mocować do profili NIDA C za pomocą blachowkrętów. Rodzaj blachowkrętów oraz zalecany rozstaw został przedstawiony w tabeli poniżej: Typ opłytowania NIDA Konfiguracja opłytowania Warstwa opłytowania NIDA Typ blachowkrętów NIDA Rozstaw [mm] 1x12,5 mm I warstwa NIDA 3,5x25 mm 250 NIDA Zwykła typ A NIDA Expert typ A NIDA Ogień typ F NIDA Ogień Plus typ DF NIDA Woda typ H2 NIDA Woda/Ogień Plus typ DFH2 NIDA Gięta typ A 2x12,5 mm 3x12,5 mm I warstwa NIDA 3,5x25 mm 750 II warstwa NIDA 3,5x35 mm 250 I warstwa NIDA 3,5x25 mm 750 II warstwa NIDA 3,5x35 mm 750 III warstwa NIDA 3,5x55 mm 250 I warstwa NIDA 3,5x25 mm 510 II warstwa NIDA 3,5x35 mm 510 4x12,5 mm III warstwa NIDA 3,5x55 mm 510 IV warstwa NIDA 4,2x70 mm 250 Tab. 4 Zasady mocowania płyt gipsowo-kartonowych za pomocą blachowkrętów NIDA 22

24 Opis techniczny Typ opłytowania NIDA Konfiguracja opłytowania Warstwa opłytowania NIDA Typ blachowkrętów NIDA Hydro C4 Rozstaw [mm] NIDA Hydro typ GMFH1I 1x12,5 mm 2x12,5 mm I warstwa NIDA 3,5x25 mm 250 I warstwa NIDA 3,5x25 mm 750 II warstwa NIDA 3,5x41 mm 250 Tab. 5 Zasady mocowania płyt gipsowych z włóknami za pomocą blachowkrętów NIDA Hydro C4 Typ opłytowania NIDA Konfiguracja opłytowania Warstwa opłytowania NIDA Typ blachowkrętów NIDA Twarda Rozstaw [mm] NIDA Twarda typ DEFH1IR NIDA Cicha typ DFH1IR 1x12,5 mm 2x12,5 mm I warstwa NIDA 3,9x35 mm 250 I warstwa NIDA 3,9x35 mm 750 II warstwa NIDA 3,9x45 mm 250 Tab. 6 Zasady mocowania płyt gipsowo-wiórowych z włóknami za pomocą blachowkrętów NIDA Twarda Minimalna długość blachowkrętów powinna być dłuższa o min. 10 mm od łącznej grubości opłytowania; Wkręty należy mocować min 15 mm od krawędzi ciętej i 10 mm od krawędzi fabrycznej płyt; Do zamocowania płyt do profili ościeżnicowych należy stosować wkręty do blachy 2mm NIDA z końcówką samonawiercającą; Pomiędzy płytami a podłożem należy zachować szczelinę 5-10 mm Wełna mineralna W systemach Siniat dopuszcza się stosowanie dowolnej wełny mineralnej posiadającej dopuszczenie do obrotu i stosowania w ścianach działowych, o gęstości i grubości dostosowanej do założonej odporności ogniowej i izolacyjności akustycznej przegrody. Poniżej wymieniono typowe grubości wełny mineralnej: 50 mm w profilach C50; 50 lub 75 mm w profilach C75; 50 lub 100 mm w profilach C100. Podczas układania wełny mineralnej należy stosować się do wytycznych producenta. 23

25 Opis techniczny Dopuszcza się stosowanie wzmocnień (o ile producent wełny tego wymaga) zapobiegających osuwaniu się wełny wewnątrz ściany w postaci: Poziomego podparcia z profili U; Haków mocowanych do wewnętrznej płaszczyzny płyty; Dodatkowych wkrętów mocowanych poprzecznie do środnika profili NIDA C. UWAGA: Wełna ułożona pomiędzy słupkami NIDA C nie powinna wystawać poza obrys konstrukcji ściany. Dociskanie wełny podczas montażu opłytowania jest zabronione i może skutkować wybrzuszeniem powierzchni płyt Szpachlowanie (standardy szpachlowania) Rozróżnia się cztery poziomy szpachlowania gipsowego od Q1 do Q4. Poziom Q1 dotyczy powierzchni wykonanych z płyt gipsowo-kartonowych w stosunku, do których nie stosuje się wymagań estetycznych (np. podłoże pod płytki ceramiczne). Poziom Q1 obejmuje: wypełnienie spoin podłużnych i poprzecznych według zasad podanych poniżej, uszczelnienie połączeń z sąsiednimi elementami, główek wkrętów, drobnych ubytków itp. Za pomocą systemowej masy szpachlowej (konstrukcyjnej). Poziom Q2 dotyczy powierzchni wykończonych w taki sposób, aby wyrównana i wygładzona spoina wraz z płytą g-k tworzyła jedną powierzchnię przy standardowym oświetleniu. Przy oświetleniu równoległym do płaszczyzny ściany dopuszczalne jest widoczne odznaczenie spoiny wynikające z odmiennej struktury i chłonności płyt i kartonu oraz zgrubień na łączeniach poprzecznych. Zjawisko to narasta przy zastosowaniu ciemnych kolorów farb z połyskiem. Szpachlowanie przy poziomie Q2 obejmuje: Szpachlowanie podstawowe jak dla poziomu Q1; Powtórne szpachlowanie systemowymi masami szpachlowymi: konstrukcyjne, gdy jest to wymagane oraz finiszowe aż do osiągnięcia płynnego przejścia powierzchni spoiny z powierzchnią płyty. Poziom Q3 dotyczy powierzchni o podwyższonych wymaganiach estetycznych. Niekorzystny efekt występujący przy niesprzyjającym oświetleniu jest minimalny, lecz nie można go całkowicie wykluczyć. Szpachlowanie to obejmuje: Szpachlowanie standardowe jak dla poziomu Q1; Szpachlowanie całopowierzchniowe minimalnej grubości (max 1mm), którego zadaniem jest wyrównanie powierzchni oraz ujednolicenie struktury i chłonności na całej płaszczyzny ściany. Poziom Q4 dotyczy powierzchni o najwyższych wymaganiach estetycznych, z całkowicie wyeliminowanym efektem odznaczania się spoin bez względu na rodzaj oświetlenia. Szpachlowanie obejmuje: Szpachlowanie standardowe jak dla poziomu Q1; Nałożenie na całą powierzchnię płyty tynku cienkowarstwowego lub gładzi gipsowej (grubość warstwy do 3 mm). 24

26 Opis techniczny Szpachlowanie w klasie Q2 określane jest, jako standardowe i spełnia oczekiwania stawiane zwyczajowo wobec wymagań estetycznych powierzchni ścian. Dlatego też, jeśli w specyfikacji technicznej nie podano inaczej, domyślnie przyjmuje się wykończenie powierzchni na poziomie klasy Q2. Ponadto we wszystkich standardach szpachlowania wykonuje się wypełnienie spoin podłużnych i poprzecznych według poniższej zasady: Warstwa wewnętrzna opłytowania: wypełnienie spoin podłużnych i poprzecznych bez taśmy zbrojącej; Warstwa zewnętrzna opłytowania: wypełnienie spoin podłużnych i poprzecznych z taśmą zbrojącą. W poniższej tabeli podano wytyczne stosowania systemowych gipsów i mas szpachlowych Siniat w zależności od rodzaju opłytowania Typ opłytowania Masa konstrukcyjna Masa wykończeniowa NIDA Zwykła NIDA Expert NIDA Ogień NIDA Ogień Plus NIDA Woda NIDA Start / NIDA Planfix Fresh NIDA Finish NIDA Woda Ogień Plus NIDA Gięta NIDA Hydro NIDA Hydromix NIDA Hydromix NIDA Cicha NIDA Twarda NIDA Start/ NIDA Planfix Fresh/ NIDA Pro NIDA Start/ NIDA Planfix Fresh/ NIDA Pro NIDA Finish/ NIDA Pro NIDA Finish / NIDA Pro Tab. 7 Wytyczne stosowania systemowych gipsów i mas szpachlowych SINIAT 25

27 Opis techniczny 6. DOPUSZCZALNE OBCIĄŻENIA ŚCIAN DZIAŁOWYCH Istnieje możliwość mocowania obciążeń do ścian działowych w systemie NIDA w postaci lekkich elementów dekoracyjnych i wyposażenia wnętrz oraz szafek wiszących. Mocując przedmioty na ścianach działowych należy określić rodzaj obciążeń, jakie będą one generowały: Obciążenia ścinające, czyli lekkie elementy dekoracyjne oraz wyposażenia wnętrz; Do przenoszenia obciążeń ścinających (działających w płaszczyźnie ściany) należy użyć kołków wkręcanych tworzywowych lub metalowych (patrz zdjęcie poniżej). Zdj. 1 Kołki wkręcane do mocowania lekkich elementów dekoracyjnych Nośności na ścinanie wyżej wymienionych kołków wkręcanych zestawiono w poniższej tabeli w zależności od ich typu (tworzywowy, metalowy) oraz podłoża, w którym są osadzone (okładzina pojedyncza lub podwójna). Kołek wkręcany Podłoże Dopuszczalna wartość obciążenia F [dan] Tworzywo sztuczne Pojedyncza płyta g-k 1x12,5mm 19,4 Metalowy Pojedyncza płyta g-k 1x12,5mm 20,3 Metalowy Podwójna płyta g-k 2x12,5mm 46,6 Tab. 8 Wartości dopuszczalnych obciążeń ścinających 26

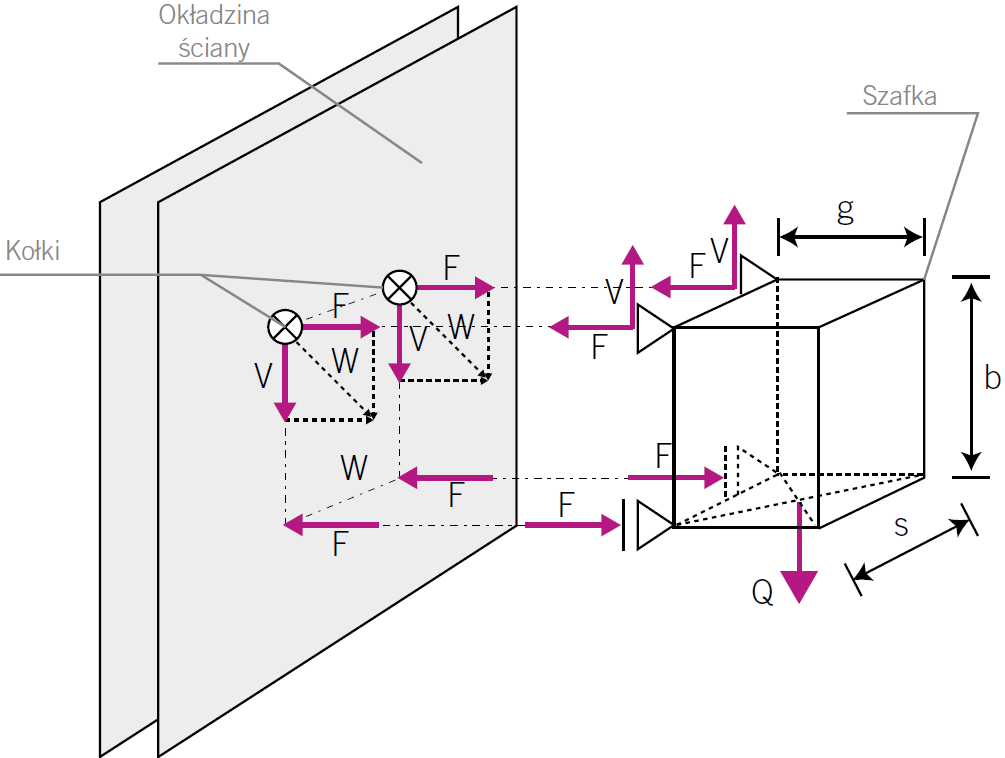

28 Opis techniczny Obciążenia mimośrodowe pochodzące np. od ciężaru zawieszonych szafek przedstawia poniższy schemat: Graniczne obciążenie użytkowe szafek przymocowanych do okładzin ścian działowych z płyt g-k należy obliczyć wg wzorów: o W przypadku ścian z opłytowaniem pojedynczym należy przyjąć mniejszą wartość ze wzorów (1) i (2): o 1, =10,3 [] (1) 1, =24 [] (2) W przypadku ścian z opłytowaniem podwójnym należy przyjąć mniejszą wartość ze wzorów (3) i (4): 2, =24,0 [] (3) 2, =24 [] (4) Gdzie: Q1 g ; Q2 g graniczne obciążenie użytkowe szafek przymocowanych do ścian działowych; n liczba kołków przytwierdzających pojedynczą szafkę do ściany; h wysokość szafki (max 100 cm); g - głębokość szafki (max 60 cm); s- szerokość szafki. UWAGI: Graniczne obciążenia użytkowe Q1 g i Q2 g obliczone na podstawie powyższych kalkulacji to wartości obliczeniowe uwzględniające współczynnik bezpieczeństwa = 3. Graniczne obciążenia użytkowe Q1 g i Q2 g dotyczą pomieszczeń o stałych warunkach cieplno wilgotnościowych. W przypadku obciążeń niestandardowych nieobjętych w/w wytycznymi zaleca się kontakt z Doradcami Technicznymi Siniat w celu indywidualnego zaprojektowania miejscowych wzmocnień ścian. 27

29 Opis techniczny 7. KRZYWOLINIOWE ŚCIANY DZIAŁOWE Wykonanie krzywoliniowych ścian działowych umożliwia zastosowanie płyt gipsowokartonowych NIDA o grubości 6,5mm, 9,5mm i 12,5mm oraz specjalnych profili giętych ściennych NIDA U, które dzięki specjalnym nacięciom umożliwiają wyznaczenie krzywizny ściany działowej. Aby prawidłowo wykonać następującymi zasadami: krzywoliniową ścianę działową należy kierować się Ze względu na sztywność konstrukcji zaleca się stosowanie dwuwarstwowej okładziny z płyt gipsowo-kartonowych NIDA o gr. 6,5mm i 9,5mm; Aby wytyczyć przebieg krzywoliniowej ściany należy w pierwszej kolejności wyznaczyć jej krzywiznę na stropie a następnie zamocować odpowiednio ukształtowany profil gięty ścienny NIDA U wzdłuż wyznaczonej trasy; profil NIDA U należy mocować do stropu w odstępach co max 500mm; Styki sąsiednich mocowanych płyt muszą być przesunięte w stosunku do siebie o min. 400mm; Przy łukach o promieniu mniejszym niż 900 mm, karton płyty g-k należy nawilżyć od strony ściskanej i formować na szablonie. Proces ten należy powtarzać wielokrotnie. Po wyschnięciu kartonu należy zamocować płytę na konstrukcji nośnej; 28

30 Opis techniczny Rozstaw profili słupkowych NIDA C w zależności od zastosowanego opłytowania oraz promieni gięcia płyt zostały przedstawione w tabeli poniżej: Legenda: - gięcie oraz montaż płyt nie możliwy; Min promień gięcia [mm] Płyta prosta Odstęp pomiędzy profilami słupkowymi NIDA C [mm] Płyta 6,5mm Płyta 9,5mm Płyta 12,5mm Płyta Płyta Płyta Płyta uprzednio uprzednio prosta prosta gięta gięta Płyta uprzednio gięta Rozstaw nacięć wykonanych w profilach Giętych NIDA U [mm] Tab. 9 Maksymalne wartości rozstawu słupków w ścianie krzywoliniowej. Zasady montażu płyt giętych w zależności od promienia krzywizny zostały przedstawione w poniższej tabeli: Legenda: Łatwe cięcie i montaż płyt konstrukcji; Przy doginaniu płyty do konstrukcji i jej montażu należy zachować ostrożność; ++ - Zalecane wcześniejsze uformowanie płyt przed montażem na konstrukcji; + - Konieczne wcześniejsze uformowanie płyt przed montażem na konstrukcji; - Gięcie oraz montaż płyt jest nie możliwy; Płyta gr. 6,5mm Płyta gr. 9,5mm Płyta gr. 12,5mm Minimalny promień gięcia [mm] Zwilżona Sucha Zwilżona Sucha Zwilżona Gięta w poprzek Gięta wzdłuż Gięta w poprzek Gięta wzdłuż Gięta w poprzek Gięta wzdłuż Gięta w poprzek Gięta wzdłuż Gięta w poprzek Gięta wzdłuż Sucha Tab. 10 Zasady montażu płyt giętych w zależności od promienia krzywizny UWAGA: Krzywoliniowe ściany działowe nie spełniają wymogów p. poż. 29

31 Opis techniczny 8. DETALE Wszystkie rysunki detali dotyczących ścian działowych suchej zabudowy NIDA zamieszczono w podrozdziale pt. Dokumentacja Rysunkowa Połączenie z podłożem Rysunki nr przedstawiają najczęściej występujące detale połączenia ścian z podłożem. Połączenie na rys. nr jest najmniej korzystne pod względem izolacyjności akustycznej (zwiększone przenoszenie boczne), przez co nie jest zalecane w przypadku ścian o podwyższonych wymaganiach w tym zakresie Połączenie ze stropem lub sufitem Typ połączenia ściany działowej ze stropem lub sufitem zależy od jego projektowanej strzałki ugięcia: Dla ugięcia u 15 mm należy zastosować połączenie standardowe (rysunki nr ); Dla ugięcia 15<u 25 należy zastosować połączenie przesuwne z zastosowaniem standardowych profili NIDA U50, U75, U100, lub z użyciem poziomych pasków płyt (rysunki nr ); Przy ugięciu 25<u 50 należy zastosować połączenia przesuwne z zastosowaniem profili NIDA U50/80, U75/80, U100/80 (rysunki nr ); Przy ugięciu powyżej 50 mm należy zastosować profile specjalne(rysunki nr ): o NIDA U100/120 przy ugięciu do 80 mm; o NIDA U100/150 przy ugięciu do 120 cm. Przy określaniu maksymalnej strzałki ugięcia elementów konstrukcyjnych stropu dopuszcza się uwzględnianie obciążeń pochodzących wyłącznie od obciążeń zmiennych. UWAGA: Powyższa zasada nie dotyczy elementów sprężonych. W tym wypadku max. strzałka ugięcia powinna być określona przez projektanta konstrukcji Dylatacje W ścianach należy przewidzieć dylatacje rozmieszczone co max 15 m w budynkach o konstrukcji masywnej lub co 10 m w budynkach o konstrukcji szkieletowej. Na rys przedstawiono detale dylatacji spełniające wymagania odporności ogniowej. Natomiast na rys. 3.3 przedstawiono detal dylatacji bez wymagań p. poż. z przykładowym zastosowaniem profili dylatacyjnych (niewchodzących w skład systemu NIDA) Połączenia typu T Rysunki nr przedstawiają detale połączeń ścian typu T. Połączenie według rys. nr jest najmniej korzystne pod względem izolacyjności akustycznej (zwiększone przenoszenie boczne) i nie jest zalecane dla ścian o podwyższonych wymaganiach w tym zakresie Połączenia z sufitem podwieszonym Połączenie ścian działowych z sufitem podwieszonym przedstawiono na rys. nr

32 Opis techniczny Połączenie na rys obrazującym zamocowanie ściany działowej do sufitu odwieszonego dopuszczalne jest w następujących przypadkach: Gdy wymagania w zakresie izolacyjności akustycznej są niewielkie; Gdy klasa odporności ogniowej sufitu nie jest niższa od klasy odporności ściany Połączenie z fasadą Rysunki nr przedstawiają przykłady połączeń z aluminiowym słupkiem konstrukcji fasady budynku w zależności od wymagań: Zapewnienia wymaganej izolacyjności akustycznej budynku przy przewężeniu; Zapewnienia odporności ogniowej przy przewężeniu; Zapewnienia stateczności ściany przy braku możliwości zamocowania do fasady. Z uwagi na konieczność dostosowania do specyficznych wymagań konkretnych projektów połączenia z fasadą są zwykle projektowane indywidualnie Połączenia przesuwne z konstrukcją masywną Na rysunkach przedstawiono połączenia ścian z oddylatowanym elementem masywnym (np. słupem żelbetowym). 31

33 Opis techniczny 9. WARUNKI TECHNICZNE UŻYTKOWANIA ŚCIAN 1. Płyty NIDA Expert, NIDA Ogień Plus, NIDA Ogień typ F mogą być stosowane w pomieszczeniach zamkniętych o wilgotności względnej powietrza do 70% oraz temperaturze od 10 do 35 C. 2. Płyty NIDA Woda i NIDA Woda Ogień, NIDA TWARDA, NIDA CICHA mogą być stosowane w pomieszczeniach zamkniętych o wilgotności względnej powietrza do 70 % oraz temperaturze od 10 do 35 o C, oraz okresowo (do 10h na dobę) w pomieszczeniach do wilgotności względnej 85%. 3. Należy unikać zamoczenia płyt bądź bezpośredniego kontaktu z wodą w dowolnej postaci (deszcz, lód, śnieg etc.), pod groźbą ich trwałego uszkodzenia. W przypadku zalania płyt zaleca się ich całkowitą wymianę. Suszenie płyt zamontowanych na konstrukcji jest dopuszczalne jedynie w przypadku niewielkich lokalnych zawilgoceń przy braku widocznych deformacji lub wybrzuszeń. Po wysuszeniu płyt do wilgotności 0,5% należy sprawdzić przyczepność kartonu do rdzenia (poprzez nacięcie krzyżowe i próbę oderwania). W przypadku stwierdzenia spadku przyczepności lub innych widocznych uszkodzeń płyty należy bezwzględnie wymienić. 4. Ściany mogą być obciążone dodatkowymi elementami (półki, szafki etc.) wg zasad podanych w Raporcie z badań ITB NL-3879/A/LL-167/K/06 5. Ściany z odpornością ogniową nie mogą być obciążone żadnymi dodatkowymi elementami z wyjątkiem lekkich obrazów, tablic itp. 6. Ściany mają określone maksymalne rzędne wysokościowe i wytrzymałości na działanie siły poziomej oraz uderzenia mechaniczne, przedstawione w Opiniach Technicznych ITB 1060/11/R12NK, ITB 1060/12/R48NK 7. W ścianach z odpornością ogniową zabrania się wykonywania jakichkolwiek przeróbek, wycinania otworów itp. bez odpowiednich wymaganych przepisami zezwoleń. 8. Powierzchnie z płyt gipsowo-kartonowych nie wymagają żadnej dodatkowej konserwacji w trakcie użytkowania. Mogą być malowane farbami przeznaczonymi do tego typu powierzchni. 9. W razie drobnych uszkodzeń mechanicznych (pęknięcia, obicia, zarysowania) naprawę należy wykonać poprzez przeszpachlowanie: a. Gipsem szpachlowym NIDA Start z zatopieniem taśmy zbrojącej lub gipsem szpachlowym NIDA Planfix Fresh ściany i sufity z płyty gipsowo-kartonowych; b. Do naprawy uszkodzeń płyt Nida Hydro oraz NIDA Twarda należy stosować wyłącznie masę NIDA Hydromix; 10. Personel obsługujący, naprawiający lub konserwujący powinien posiadać niezbędną wiedzę teoretyczną i praktyczną w zakresie użytkowania, naprawy i montażu systemów suchej zabudowy. 32

34 Dokumentacja Rysunkowa 33

35 SPIS RYSUNKÓW Rys Połączenie ściany działowej typu A z podłogą plywającą. Ściana bez wymagań akustycznych. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Połączenie ściany działowej typu A z podłogą plywającą. Ściana bez wymagań akustycznych. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys Połączenie ściany działowej typu A z podłogą plywającą - wersja nr 1. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Połączenie ściany działowej typu A z podłogą plywającą - wersja nr 1. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys Połączenie ściany działowej typu A z podłogą plywającą - wersja nr 2. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Połączenie ściany działowej typu A z podłogą plywającą - wersja nr 2. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys Połączenie ściany działowej typu A ze stropem żelbetowym ugiecie do 15mm. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Połączenie ściany działowej typu A ze stropem żelbetowym ugiecie do 15mm. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys Połączenie ściany działowej typu A z blachą trapezową ugiecie do 15mm. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Połączenie ściany działowej typu A z blachą trapezową ugiecie do 15mm. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys Połączenie ściany działowej typu A ze stropem żelbetowym ugiecie od 15 mm do 25mm. Wersja nr 1 pionowe paski płyt g-k. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Połączenie ściany działowej typu A ze stropem żelbetowym ugiecie od 15 mm do 25mm. Wersja nr 1 pionowe paski płyt g-k. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys Połączenie ściany działowej typu A z blachą trapezową ugiecie od 15 mm do 25mm. Wersja nr 1 pionowe paski płyt g-k. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Połączenie ściany działowej typu A z blachą trapezową ugiecie od 15 mm do 25mm. Wersja nr 1 pionowe paski płyt g-k. Opłytowanie: płyta g-k NIDA 2x12,5mm. 34

36 Rys Połączenie ściany działowej typu A ze stropem żelbetowym ugiecie od 15 mm do 25mm. Wersja nr 2 poziome paski płyt g-k. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Połączenie ściany działowej typu A ze stropem żelbetowym ugiecie od 15 mm do 25mm. Wersja nr 2 poziome paski płyt g-k. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys Połączenie ściany działowej typu A z blachą trapezową ugiecie od 15 mm do 25mm. Wersja nr 2 poziome paski płyt g-k. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Połączenie ściany działowej typu A z blachą trapezową ugiecie od 15 mm do 25mm. Wersja nr 2 poziome paski płyt g-k. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys Połączenie ściany działowej typu A ze stropem żelbetowym ugiecie od 25 mm do 50mm. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Połączenie ściany działowej typu A ze stropem żelbetowym ugiecie od 25 mm do 50mm. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys Połączenie ściany działowej typu A z blachą trapezową ugiecie od 25 mm do 50mm. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Połączenie ściany działowej typu A z blachą trapezową ugiecie od 25 mm do 50mm. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys Połączenie ściany działowej typu A z blachą trapezową ugiecie od 50 mm do 80mm. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys Połączenie ściany działowej typu A z blachą trapezową ugiecie od 80 mm do 120mm. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys. 3.1 Dylatacja z wymaganiami p. poż. w ścianie działowej typu A. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys. 3.2 Dylatacja z wymaganiami p. poż. w ścianie działowej typu A. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys. 3.3 Dylatacja bez wymagań p. poż. w ścianie działowej typu A. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Połączenie typu T ścian działowych typu A wersja nr 1. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys Połączenie typu T ścian działowych typu A wersja nr 2. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Połączenie typu T ścian działowych typu A wersja nr 2. Opłytowanie: płyta g-k NIDA 2x12,5mm. 35

37 Rys Połączenie typu T ścian działowych typu A. Ściany bez wymagań akustycznych. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Połączenie typu T ścian działowych typu A. Ściany bez wymagań akustycznych. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys Połączenie narożnikowe ścian działowych typu A wersja nr 1. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys Połączenie narożnikowe ścian działowych typu A wersja nr 2. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Połączenie narożnikowe ścian działowych typu A wersja nr 2. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys Połączenie narożnikowe ścian działowych typu A. Ściany bez wymagań akustycznych. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Połączenie narożnikowe ścian działowych typu A. Ściany bez wymagań akustycznych. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys Połączenie ściany działowej typu A z sufitem podwieszonym. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Połączenie ściany działowej typu A z sufitem podwieszonym. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys Połączenie ściany działowej typu A z sufitem podwieszonym. Ściany bez wymagań akustycznych. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Połączenie ściany działowej typu A z sufitem podwieszonym. Ściany bez wymagań akustycznych. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys Połączenie ścian działowych typu A z okładziną ścienną kotwioną na klej gipsowy. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Połączenie ścian działowych typu A z okładziną ścienną kotwioną na klej gipsowy. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys Połączenie ścian działowych typu A z okładziną ścienną wersja nr 1. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Połączenie ścian działowych typu A z okładziną ścienną wersja nr 1. Opłytowanie: płyta g-k NIDA 2x12,5mm. 36

38 Rys Połączenie ścian działowych typu A z okładziną ścienną wersja nr 2. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Połączenie ścian działowych typu A z okładziną ścienną wersja nr 2. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys. 8.1 Połączenie ściany działowej typu A ze słupiem fasasdy. Ściana z wymaganiami akustycznymi oraz p. poż. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys. 8.2 Detal przewężenia ściany działowej typu A do ściany NIDA 49A przy fasadzie szklanej. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys. 8.3 Połączenie przesuwne ściany działowej typu A ze słupkiem fasady. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys. 9.1 Połaczenie przesuwne ścian typu A z elementem żelbetowym. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys. 9.2 Połaczenie przesuwne ścian typu A z elementem żelbetowym. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys Przekrój przez otwór drzwiowy w ścianie typu A. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Przekrój przez otwór drzwiowy w ścianie typu A. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys Schemat wykonania otworu drzwiowego w ścianie działowej typu A Rys Przekrój przez otwór okienny w ścianie typu A. Opłytowanie: płyta g-k NIDA 1x12,5mm. Rys Przekrój przez otwór okienny w ścianie typu A. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys Schemat wykonania otworu okiennego w ścianie działowej typu A Rys. 12 Detal wykonanaia krzywoliniowej ściany działowej typu A. Opłytowanie: płyta g-k NIDA 2x12,5mm. Rys. 13 Pzedłużanie profili NIDA C50/ C75/ C100 Rys. 14 Schemat obejścia kanałów wentylacyjnych w ścianach działowych typu A Rys. 15 Wykonanie połączenia ślizgowego płyt g-k ze ścianą masywną 37
