1 Bardo SZLAK MARIANNY KONCEPCJA TRASY Tomasz Zając

2 Wgląd na całą trasę o długości 33,7 km, wzroście wysokości 492 m, spadku wysokości -368 m.

3 Wgląd na początkowy odcinek trasy. Długość trasy przed dojazdem do wsi Byczeń wynosi 6,3 km.

4 Wgląd na środkową część trasy. Odcinek od Grodzi Topola do kładki drewnianej do Błotnicy wynosi 13 km.

5 Wgląd na końcowy odcinek trasy. Odcinek od drogi 46 do końca wynosi 5,8 km. Odcinek w Czechach 2 km.

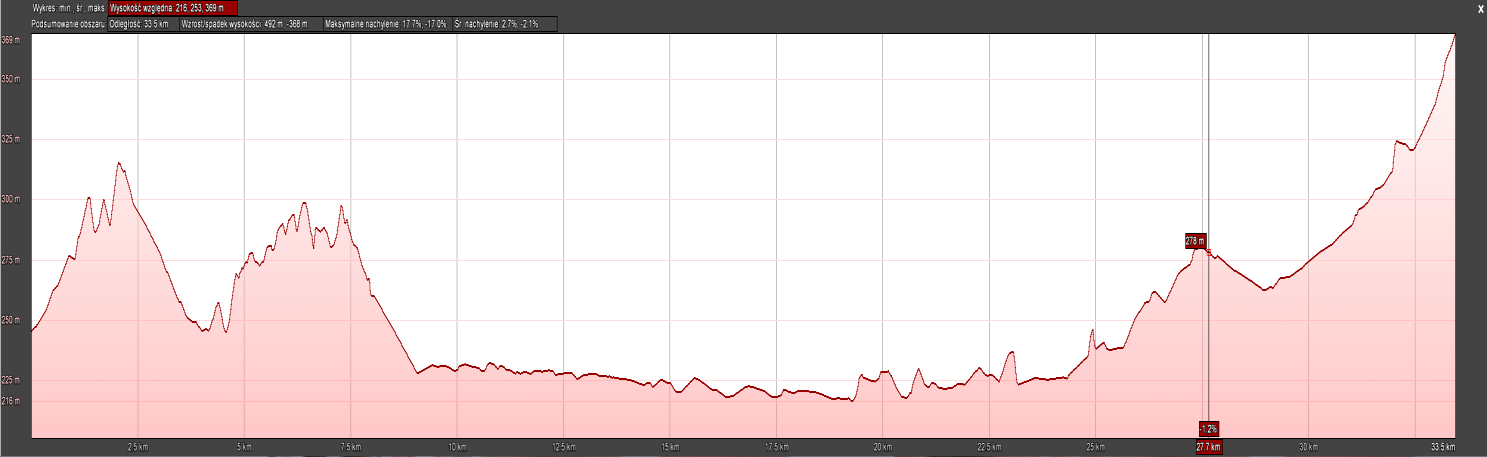

6 Profil wysokościowy trasy kierunkowany od Kamieńca do Pałacu Marianny. Kreska pionowa wyznacza przecięcie szlaku z drogą 46

7 Opis Trasy: Trasa rozpoczyna się na parkingu pod Kościołem Zamkowym. W miejscu startu planowana jest tablica informacyjna. Trasa biegnie parkiem przypałacowym do Mauzoleum, następnie wraca ponownie pod Pałac. Nawracając przy Kościele Zamkowym trasa kieruje się do domu rządcy, przy którym znajduje się staw z fontanną wysoko tryskową. Od domu rządcy trasa biegnie ponownie po parku przypałacowym i wychodzi na ulicę Parkową. Po przekroczeniu drogi nr 382 trasa kieruje się nawierzchnią szutrową do punktu przecięcia z dawną linią kolejową. Na istniejącym nasypie (podbudowa pod most nad torami) planowany jest zestaw obiektowy*. Dojazd i przejazd przez dawne torowisko wymaga znacznych prac ziemnych. Po przekroczeniu torowiska trasa biegnie ubitą drogą glebową i zbliża się ponownie do drogi nr 382. Trasa rowerowa biegnie wałem przeciwpowodziowym, który biegnie równolegle do drogi 382. Trasa rowerowa zjeżdża z wału w miejscu gdzie wał przecięty jest drogą asfaltową do Topoli. Trasa prowadzi asfaltem przez most na w wejściu zbiornika Topola. Trasa skręca w lewo bezpośrednio za grodziami wału przeciwpowodziowego. Drogą polną trasa dociera do kładki drewnianej za Topolą. Przeprowadzając rower przez kładkę i podprowadzając skarpą na szczyt wału kierujemy się pod drodze szutrowej na szczycie wału, aż do zapory wodnej między zbiornikami. Z zapory trasa schodzi na drogę szutrową, którą dociera do ujścia na zbiorniku Kozielno, gdzie również jest tama. Tuż za tamą po drodze betonowej docieramy do betonowego placu. W odległości metrów od placu planowany jest zestaw obiektowy*. Trasa od betonowego placu prowadzi drogą gruntową wzdłuż brzegu zbiornika Kozielno. Trasa ponownie dociera do pierwszego zbiornika. Tym razem bez ponownego wjazdu na wał. Tras biegnie dołem za ciekiem wodnym. Na wysokości kładki schodzącej z wału trasa skręca w lewo na drogę polną dobrze ubitą i utwardzoną. Tą drogą trasa kieruje się do drogi asfaltowej w wioski Błotnica. Trasa biegnie przez całą wioskę Błotnica i wchodzi w linię lasu. Po około metrach od rozpoczęcia lasu po prawej stronie znajduje się plac z altaną myśliwską. W tym miejscu planowany jest zestaw obiektowy*, który w tej lokalizacji wykorzystuje istniejącą już altanę. Następnie trasa asfaltem i pod górę, biegnie przez całą długość lasu. Po wyjechaniu z lasu zostaje 200 metrowa prosta droga polne, która dociera do drogi nr 46. Przecinając drogę 46 kierujemy się drogą polną do Kamienicy. Z drogi polnej należy skręcić w prawo na asfalt, po około 500 metrach skręcić w lewo przez mostek na lokalną drogę między zabudowaniami. Tą drogą trzeba jechać przez całą Kamienicę, dzięki czemu omija się niebezpieczne skrzyżowanie. Po około metrach ponowny przejazd przez mostek na główną drogę, która prowadzi już bezpośrednio do granicy państwa. Przekraczając granicę należy kierować się główną drogą w miejscowości Bila Voda. Droga asfaltowa między zabudowaniami prowadzi bezpośrednio do końca trasy Szlaku Marianny. Koniec jest przy Pałacu Marianny Orańskiej, gdzie zaleca się postawienie tablicy informacyjnej. *Na zestaw obiektowy składają się następujące obiekty: 1. Parking rowerowy 2. Stacja serwisowa 3. Tablica informacyjna 4. Wiata 5. Śmietnik

8 Wykaz obiektów na trasie Szlaku Marianny Orańskiej: NAZWA OBIEKTU ILOŚĆ Tablica informacyjna 5 Śmietnik 3 Stacja serwisowa 3 Wiata 3 Parking rowerowy 5 Znaki szlakowe słupki ilość zostanie wykazana w projekcie

9 Opis obiektów na trasie: Tablica informacyjna Tablica z nadrukiem tekstowo graficznym zawierająca informacje dotyczące szlaku Marianny Orańskiej, jak również informacje opisowe i historyczne dotyczące miejsca, w którym znajduje się tablica. Projekt Tablicy posiada Pan Ziemczonek. Stacja serwisowa: Produkt firmy Ibombo. Jest to samoobsługowa stacja do naprawy i serwisowania rowerów. Stacja bazuje na metalowym stelażu, który pełni jednocześnie funkcję stojaka rowerowego. Stacja wyposażona jest w szereg niezbędnych kluczy i narzędzi do serwisowania, jak również pompki do pompowania kół. Model Stacji serwisowej to PRS LV2. Dokładna specyfikacja produktu: Poniższe zdjęcia z przykładowymi realizacjami produktu: Wiata Budowla zadaszona i bez ścian. Dach opiera się na słupkach, które są zakotwione w podłożu, lub przyśrubowane do fundamentu. Opis wiaty i jej specyfikacja będą się znajdować w projekcie. Śmietnik - Pojemnik na odpady drobne przeznaczony dla turystów znajdujących się na szlaku Marianny Orańskiej

10 Parking rowerowy Jest obiekt przeznaczony do parkowania roweru. Umożliwia bezpieczne zaparkowanie kilku rowerów. Sposób parkowania sprowadza się do umieszczenia jednego z kół roweru w uchwycie, dzięki czemu rower stoi pionowo. Przykłady poglądowe: Znaki szlakowe słupki Znaczna część trasy przebiega terenem otwartym, który nie jest wzbogacony o drzewa, słupy lub latarnie na poboczu. Taka sytuacja wymaga wykonania niezbędnego oznakowania szlakowego za pomocą słupków kotwionych w ziemi. Jako słupek kotwiony rozumie się kotwę metalową wbijaną na minimum 40cm w podłoże, do tej kotwy mocowana jest deska o proporcji wymiarów 3x10x100 (głębokość x szerokość x wysokość). Projekt słupka kotwionego będzie znajdował się w projekcie. Poniższe zdjęcia są poglądowe.

11 Szacunek ilościowy oznakowania szlakowego: Szacunek ilościowy został wykonany na podstawie wytycznych Trasa jest dwukierunkowa Każde skrzyżowanie z inną drogą / ścieżką wyznacza oznacza +1 do szacunkowej puli ilościowej znaków Każdy odcinek prosty bez skrzyżowania oznacza +1 do puli za każde kolejne 500 metrów. Początek i koniec trasy dodaje +1 do puli. Szacunkowa ilość oznakowania: = 206 Podział ilościowy oznakowania na gminy: Gmina Kamieniec: 51x2=102 Gmina Złoty Stok: 9x2=18 Gmina Paczków: 32x2=64 Czechy: 11x2=22 Suma szacunkowa zawiera w sobie również znaki szlakowe umieszczane na słupkach znakowych. Ilość słupków zostanie określona w projekcie

12 Lokalizacje obiektów na mapie: Tablice: Wykaz miejsc wyznaczonych pod tablice: 1. Start trasy w Kamieńcu Ząbkowickim 2. W miejscu wiaty w Byczeniu 3. W miejscu wiaty pod Paczkowem 4. W miejscu wiaty w Błotnicy 5. Koniec Trasy pod Pałacem Marianny (dokładny punkt kotwienia lub fundamentowania zostanie podany w projekcie)

13 Śmietnik: Wykaz miejsc wyznaczonych pod śmietniki: 1. W miejscu wiaty w Byczeniu 2. W miejscu wiaty pod Paczkowem 3. W miejscu wiaty w Błotnicy (dokładny punkt kotwienia lub fundamentowania zostanie podany w projekcie)

14 Stacja serwisowa: Wykaz miejsc wyznaczonych pod stacje naprawcze: 1. W miejscu wiaty w Byczeniu 2. W miejscu wiaty pod Paczkowem 3. W miejscu wiaty w Błotnicy (dokładny punkt kotwienia lub fundamentowania zostanie podany w projekcie)

15 Wiata: Wykaz miejsc wyznaczonych pod wiaty: 1. Dawny nasyp pod budowę mostu przy dawnym torowisku w byczeniu 2. Plac za falochronem przy tamie pod Paczkowem na zbiorniku Kozielno 3. Istniejąca wiata altana myśliwska w Błotnicy (dokładny punkt kotwienia lub fundamentowania zostanie podany w projekcie)

16 Parking rowerowy: Wykaz miejsc wyznaczonych pod parkingi: 1. Start trasy w Kamieńcu Ząbkowickim 2. W miejscu wiaty w Byczeniu 3. W miejscu wiaty pod Paczkowem 4. W miejscu wiaty w Błotnicy 5. Koniec Trasy pod Pałacem Marianny (dokładny punkt kotwienia lub fundamentowania zostanie podany w projekcie)

17 Wykaz długości odcinków Szlaku Marianny Orańskiej: Rowerowy Szlak Marianny Orańskiej ma długość 33,6 km. Odcinek znajdujący się w gminie Kamieniec Ząbkowicki wynosi: 15,2 km. Odcinek znajdujący się w gminie Złoty Stok wynosi: 3,6 km. Odcinek znajdujący się w gminie Paczków wynosi: 12,8 Odcinek znajdujący się w Czechach wynosi: 2km.

18 Mapy poglądowe na odcinki Szlaku Marianny Orańskiej w gminach: Mapa łączna z podziałem:

19 Mapa z odcinkiem w Gminie Kamieniec Ząbkowicki:

20 Mapa z odcinkiem w Gminie Złoty Stok:

21 Mapa z dwoma odcinkami w Gminie Paczków:

22 Mapa z odcinkiem w Czechach:
